【CN109881592A】一种采用单侧支模的梯形排水沟施工方法【专利】

专利名称：一种排水渠
专利类型：实用新型专利
发明人：唐光祝
申请号：CN201720443363.1申请日：20170425
公开号：CN206768771U
公开日：
20171219
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种排水渠，包括若干个并排设置的支撑架，支撑架上安装有若干个用于拼接的水渠本体；水渠本体用于拼接的两端分别设置有若干个安装支耳，安装支耳上设置有安装孔，拼接时相邻两个水渠本体上对应的安装支耳贴合且安装孔连通，使用安装螺钉穿过连通的安装孔将该相邻两个水渠本体连接在一起。

支撑架设置到地面上，用于支撑水渠本体，水渠本体能够拆卸和拼接，施工方便，施工效率高，且不占用过多的土地面积，对耕地破坏小；而且水渠可拆卸的结构，方便调整方向等，使用方便灵活。

申请人：禄劝凡科农业科技发展有限公司
地址：651500 云南省昆明市禄劝彝族苗族自治县县城北部昆明益生药业有限责任公司办公试验用房506号
国籍：CN
代理机构：北京酷爱智慧知识产权代理有限公司
代理人：孟凡臣
更多信息请下载全文后查看。

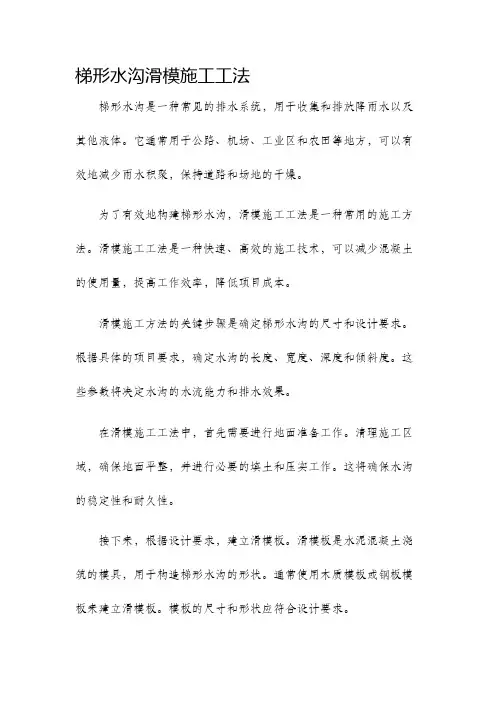

梯形水沟滑模施工工法梯形水沟是一种常见的排水系统，用于收集和排放降雨水以及其他液体。

它通常用于公路、机场、工业区和农田等地方，可以有效地减少雨水积聚，保持道路和场地的干燥。

为了有效地构建梯形水沟，滑模施工工法是一种常用的施工方法。

滑模施工工法是一种快速、高效的施工技术，可以减少混凝土的使用量，提高工作效率，降低项目成本。

滑模施工方法的关键步骤是确定梯形水沟的尺寸和设计要求。

根据具体的项目要求，确定水沟的长度、宽度、深度和倾斜度。

这些参数将决定水沟的水流能力和排水效果。

在滑模施工工法中，首先需要进行地面准备工作。

清理施工区域，确保地面平整，并进行必要的填土和压实工作。

这将确保水沟的稳定性和耐久性。

接下来，根据设计要求，建立滑模板。

滑模板是水泥混凝土浇筑的模具，用于构造梯形水沟的形状。

通常使用木质模板或钢板模板来建立滑模板。

模板的尺寸和形状应符合设计要求。

当滑模板建立完成后，开始进行混凝土浇筑。

使用优质的混凝土材料，按照设计要求逐段进行浇筑。

在浇筑混凝土之前，需要进行充分的抹平和振实工作，以确保混凝土的均匀性和强度。

随着混凝土的浇筑，需要定期检查水沟的质量和尺寸。

特别是水沟的倾斜度和平整度必须符合设计要求。

如发现问题，要及时进行修复，确保最终施工结果的质量。

在混凝土干燥和凝固后，即可移除滑模板。

移除滑模板后，进行最后的表面整理工作。

清除混凝土表面的杂质和不平整，使水沟的表面光滑、结实。

最后一步是对水沟进行养护。

水沟的养护是保证其耐久性和功能性的关键。

根据混凝土的特性和环境条件，进行适当的养护措施。

通常包括喷水养护、覆盖湿布等方法。

总的来说，梯形水沟滑模施工工法是一种高效、经济的施工技术，适用于各种规模和要求的水沟项目。

通过合理的设计和施工过程，可以建造出具有良好功能和稳定性的梯形水沟，为道路和场地的排水提供有效的解决方案。

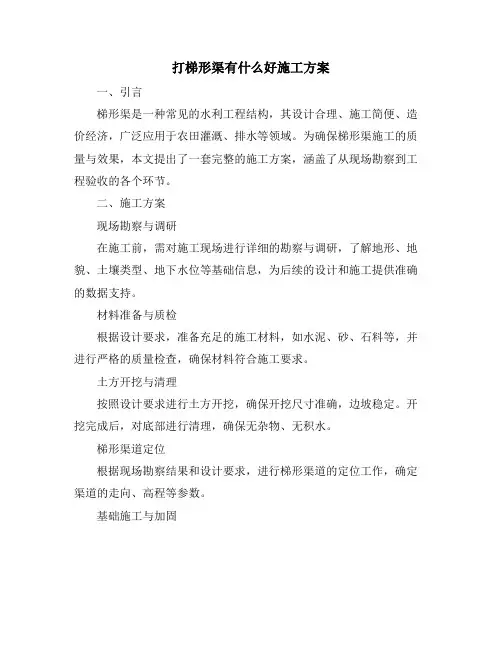

打梯形渠有什么好施工方案一、引言梯形渠是一种常见的水利工程结构，其设计合理、施工简便、造价经济，广泛应用于农田灌溉、排水等领域。

为确保梯形渠施工的质量与效果，本文提出了一套完整的施工方案，涵盖了从现场勘察到工程验收的各个环节。

二、施工方案现场勘察与调研在施工前，需对施工现场进行详细的勘察与调研，了解地形、地貌、土壤类型、地下水位等基础信息，为后续的设计和施工提供准确的数据支持。

材料准备与质检根据设计要求，准备充足的施工材料，如水泥、砂、石料等，并进行严格的质量检查，确保材料符合施工要求。

土方开挖与清理按照设计要求进行土方开挖，确保开挖尺寸准确，边坡稳定。

开挖完成后，对底部进行清理，确保无杂物、无积水。

梯形渠道定位根据现场勘察结果和设计要求，进行梯形渠道的定位工作，确定渠道的走向、高程等参数。

基础施工与加固按照设计要求进行梯形渠的基础施工，如铺设垫层、浇筑基础等。

对于地基较弱的地段，需进行加固处理，如采用桩基、换填等方法。

墙体施工与加固在基础施工完成后，进行墙体施工，按照设计要求浇筑墙体。

对于墙体较薄或易受外力影响的地段，需进行加固处理，如增加钢筋、设置支撑等。

底部侧壁修整墙体施工完成后，对底部和侧壁进行修整，确保表面平整、光滑，无裂缝、无蜂窝等缺陷。

止水处理与防漏在梯形渠的施工过程中，需进行止水处理，如设置止水带、涂抹防水材料等。

同时，对于可能出现的渗漏问题，需进行防漏处理，如设置排水管、注浆封堵等。

引水设施设计与安装根据设计要求，进行引水设施的设计与安装工作，如进水口、出水口、闸门等的设置与安装。

确保引水设施能够正常运行，满足灌溉、排水等需求。

封堵门安装与调试在引水设施安装完成后，进行封堵门的安装与调试工作。

确保封堵门能够紧密关闭，防止水资源的浪费和渠道的损坏。

试运行与效果检查在所有施工工作完成后，进行试运行与效果检查。

对梯形渠的引水、排水等功能进行测试，确保渠道能够正常运行，满足设计要求。

同时，对渠道的外观、质量等进行检查，确保无缺陷、无隐患。

专利名称：一种市政工程用的排水沟结构专利类型：发明专利
发明人：程恭正
申请号：CN201810783568.3
申请日：20180717
公开号：CN109024847A
公开日：
20181218
专利内容由知识产权出版社提供
摘要：本发明公开了一种市政工程用的排水沟结构，包括排水沟主体，排水沟主体中间竖直设置有井室，井室嵌设在道路基层内，道路基层顶部与路面连接，路面上对称设有倾斜面，倾斜面之间水平固定有盖板支座，盖板支座一端与倾斜面底端之间竖直设置有泥沙过滤网，盖板支座另一端固定有卡柱，卡柱底端横置有树叶过滤网，树叶过滤网正上方对应有不锈金属盖板，不锈金属盖板底部对称开设有与卡柱对应的限位槽；本发明通过设置的不锈金属盖板和井室，井室内壁为轻质金属板材，其顶部端口利用不锈金属盖板扣合，取代传统的砂浆混凝土砌筑，避免排水沟易冻裂，内壁毛糙的现象，使用寿命长。

申请人：芜湖芬特勘测服务有限公司
地址：241000 安徽省芜湖市经济技术开发区万春新苑蓝领公寓G2#楼201室(众创空间C13)国籍：CN
代理机构：上海精晟知识产权代理有限公司
代理人：冯子玲
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020826901.7(22)申请日 2020.05.18(73)专利权人 中交二航局第一工程有限公司地址 431400 湖北省武汉市新洲区阳逻街新光村汽渡路(72)发明人 李宁　韩成峰　李辰　刘吉明　唐壹　冯加刚　谢贤举　冯钰　范科林　(74)专利代理机构 武汉维盾知识产权代理事务所(普通合伙) 42244代理人 彭永念(51)Int.Cl.E03F 3/04(2006.01)E03F 3/06(2006.01)(54)实用新型名称一种基于倒梯形状排水沟的混凝土浇筑用工装(57)摘要本实用新型公开了一种基于倒梯形状排水沟的混凝土浇筑用工装，所述工装包括，一对立面梯形构件，其沿所述排水沟的长度方向相对设置，一对所述立面梯形构件均为横截面为倒梯形的钢框架，所述钢框架包括底边和一对对称设置的钢梁，一对所述钢梁贴合所述排水沟的对应侧壁；两对L型角钢，其分别对称设置于一对所述钢框架之间，且所有所述L型角钢的两端均可拆卸连接一对所述钢框架的对应侧壁上，所述钢框架位于同一侧的一对所述L型角钢之间形成限位空间；多个支撑装置，其分散设置在所述里面梯形构件的底部，用于支撑所述立面梯形构件。

本技术方案具有支立牢固、结构刚性足以及结构简单的技术效果，可广泛应用于建筑施工用具技术领域。

权利要求书1页 说明书3页 附图2页CN 213114883 U 2021.05.04C N 213114883U1.一种基于倒梯形状排水沟的混凝土浇筑用工装，其特征在于，所述工装包括，一对立面梯形构件，其沿所述排水沟的长度方向相对设置，一对所述立面梯形构件均为横截面为倒梯形的钢框架，所述钢框架包括底边和一对对称设置的钢梁，一对所述钢梁贴合所述排水沟的对应侧壁；两对L型角钢，其分别对称设置于一对所述钢框架之间，且所有所述L型角钢的两端均可拆卸连接一对所述钢框架的对应侧壁上，所述钢框架位于同一侧的一对所述L型角钢之间形成限位空间；多个支撑装置，其分散设置在所述立面梯形构件的底部，用于支撑所述立面梯形构件。

专利名称：一种梯形排水沟定型模架
专利类型：实用新型专利
发明人：周明仕,徐建伟,刘耀贤,郗志刚,李微,杨长红,杜烨申请号：CN201920568437.3
申请日：20190424
公开号：CN210049365U
公开日：
20200211
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种梯形排水沟定型模架，基板排设在梯形排水沟预制沟的底端，每个基板的顶面两侧均开设有凹槽，每个凹槽中插设竖板，且竖板的底端插设在凹槽中，顶端向外侧倾斜，形成梯形排水沟的沟壁形状；包括定位卡尺、砂浆厚度定位架和模板，砂浆厚度定位架沿基板的排设方向设置在每侧的竖板的顶端，定位卡尺横跨两侧的竖板的顶端，并压设在每侧的砂浆厚度定位架上，且定位卡尺的两端分别与竖板的顶端卡接；模板插设在砂浆厚度定位架中。

本实用新型提供了一种梯形排水沟定型模架，不仅可以保证安装线型直顺，而且可以控制砂浆厚度在设计厚度范围之内，大幅度提高了梯形排水沟预制块构件的质量。

申请人：宁夏路桥工程股份有限公司
地址：750010 宁夏回族自治区银川市金凤区万寿路142号
国籍：CN
代理机构：北京慕达星云知识产权代理事务所(特殊普通合伙)
代理人：姜海荣
更多信息请下载全文后查看。

专利名称：一种排水管道及其施工方法专利类型：发明专利
发明人：林伟,郑益楷,林泽鑫
申请号：CN201910209720.1
申请日：20190319
公开号：CN109778991A
公开日：
20190521
专利内容由知识产权出版社提供
摘要：本发明涉及一种排水管道，其包括若干段依次连接的排水管道和竖直连通于排水管道上的排水井，在排水管道中嵌隔有第一过滤网，第一过滤网的上端部分与排水管道的内侧壁转动连接，第一过滤网的下端部分抵接于排水管道的内侧壁上；在排水井内设有与排水管道连通的竖直延伸的滑槽，在滑槽内放置有浮球，浮球与第一过滤网的下端部分之间连接有连接件；所述排水井的端口处盖合有井盖，井盖上竖直穿设有警示杆，警示杆的下端伸入滑槽内并抵接于浮球上。

本发明通过提供一种排水管道及其施工方法，具有提前作出堵塞预警以及有效缓解排水管道堵塞压力的优点，有利于减少雨水倒灌出路面的可能性。

申请人：广东荣潮拓展建设有限公司
地址：511340 广东省广州市增城区新塘镇荔新十二路96号2幢1405房
国籍：CN
更多信息请下载全文后查看。

专利名称：一种单侧开口排水管及施工结构专利类型：发明专利
发明人：徐加民
申请号：CN201810598046.6
申请日：20180612
公开号：CN108757028A
公开日：
20181106
专利内容由知识产权出版社提供
摘要：一种单侧开口排水管及施工结构，该排水管包括一片式的外缘板和一中部为管体上下两端带侧翼的开放的Ω形管，外缘板下部和Ω形管的下侧翼叠合连为一体，外缘板上部内侧设置一层伸出外缘板顶面的透水材料，透水材料与Ω形管的上侧翼之间形成集水开口，外缘板上部设固定钉孔，管体内为流水区。

本发明可解决现有隧道工程防渗水采取的卷曲防水层包裹不易操作，不易固定，耗费卷材，通过钻孔流入排水不畅，易积水，圆形塑料管需穿透防水层，不易操作，易渗漏，影响隧道防排水效果和隧道环境的是技术问题。

申请人：北京市市政工程设计研究总院有限公司
地址：100082 北京市海淀区西直门北大街32号3号楼
国籍：CN
代理机构：北京万科园知识产权代理有限责任公司
更多信息请下载全文后查看。

专利名称：装配式滑模现浇排水沟施工方法
专利类型：发明专利
发明人：赵立财,刘鹏,陶俊波,张林锋,杨生辉,应亦凡,吴蕴韬,吕家栋
申请号：CN202010098086.1
申请日：20200218
公开号：CN111350259A
公开日：
20200630
专利内容由知识产权出版社提供
摘要：本发明涉及排水沟施工领域，提供了一种装配式滑模现浇排水沟施工方法。

该施工方法包括以下步骤：施工前准备；开挖基坑，并对基坑进行加固处理；架设移动支架，通过外侧吊具和内侧吊具固定外模板和内模板；在内模板和外模板之间绑扎钢筋，并浇筑混凝土；待混凝土成型后，外模板和内模板脱离混凝土；移动支架带动内模板和外模板移动到下一个工作位。

本申请通过架设移动支架倒运模板，减少人力成本，增加工作效率，提高经济效益，且浇筑混凝土过程中，通过移动支架支撑内模板和外模板，增加定位的准确性，两个内模板和外模板同步移动，混凝土均匀成型，确保排水沟符合设计要求，移动支架行走在侧面轨道上，移动过程不受基坑平整度影响，平稳牢靠。

申请人：中铁十九局集团第三工程有限公司
地址：110136 辽宁省沈阳市沈北新区沈北路36号
国籍：CN
代理机构：北京开阳星知识产权代理有限公司
代理人：杨中鹤
更多信息请下载全文后查看。

专利名称：一种排水沟及其制备方法
专利类型：发明专利
发明人：黄贺明,刘福财,王鸣珂,李斌,周思晴,孙俊阳,郭宗林,陈桂祥
申请号：CN201410295878.2
申请日：20140627
公开号：CN105198307A
公开日：
20151230
专利内容由知识产权出版社提供
摘要：本发明公开一种排水沟及其制备方法，用流态超高性能无机粉末混凝土浇筑，所述的流态超高性能无机粉末混凝土包括下述重量份组成的各原料组分：低碱硅酸盐水泥或普通硅酸盐水泥500~650份；硅灰85~120份；Ⅱ级粉煤灰115~145份；矿渣粉175~215份；河砂1050~1250份；高效减水剂26~32份；水130~145份；直镀铜钢纤维100~140份。

本发明表观美观，抗压抗折强度大，重量轻，是普通混凝土砌筑沟或混凝土浇筑沟的重量1/3~1/6，整体是半椭圆结构设计，受侧压力承载高、水力压差大，水流速度快，沟槽底部不易产生沉积。

申请人：黄贺明
地址：518000 广东省深圳市福田区黄埔雅苑乐悠园3A座20A
国籍：CN
代理机构：广州粤高专利商标代理有限公司
更多信息请下载全文后查看。

专利名称：一种排水沟
专利类型：实用新型专利
发明人：刘志刚,黄敏成,朱丽君,唐卉羊,褚丽君申请号：CN201720876603.7
申请日：20170718
公开号：CN206941773U
公开日：
20180130
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种排水设施，特别涉及一种排水沟，包括沟槽，沟槽的槽底埋设有多个吸水喇叭管，多个吸水喇叭管沿沟槽的长度方向布置，沟槽外设有与吸水喇叭管连接的排水管，沟槽的槽底设有与吸水喇叭管相通的凹槽，凹槽上盖有滤板，滤板上设有排水孔。

本实用新型的目的在于提供一种排水沟，具有良好的排水效果。

本实用新型具有以下有益效果：排水沟排水通畅，排水管不易堵塞且便于清掏，排水沟抗渗性能良好，且结构简单，易于建造，适合推广使用。

申请人：江苏远瀚建筑设计有限公司
地址：213000 江苏省常州市天宁区竹林北路256号天宁科技促进中心五楼
国籍：CN
更多信息请下载全文后查看。
