单侧墙体侧模板施工方案

地下室外墙单侧支模工艺方案
本文档旨在提供地下室外墙单侧支模工艺方案。

1. 工艺介绍
单侧支模工艺是指在墙体的一侧设置支撑模板，通过支撑模板的支撑来实现对墙体的施工。

这种工艺常用于地下室外墙的施工，具有简化施工流程和节约材料的优点。

2. 工艺流程
2.1 准备工作：
- 清理施工区域，确保地面坚实平整；
- 准备支撑模板和相关施工工具。

2.2 模板设置：
- 根据设计要求和施工图纸，确定支撑模板的位置和尺寸；
- 使用支撑杆和连接件将支撑模板固定在墙体一侧；
- 调整支撑模板的垂直度和水平度，确保稳定性和准确性。

2.3 混凝土浇筑：
- 根据施工计划和混凝土供应情况，确定浇筑时间；
- 进行混凝土的搅拌、运输和倒入；
- 使用振动棒对混凝土进行振捣，确保混凝土的密实性。

2.4 混凝土养护：
- 在混凝土浇筑完成后，及时进行养护措施；
- 使用覆盖材料或喷淋水对混凝土表面进行保湿；
- 根据养护周期和施工要求，进行持续的养护工作。

3. 安全注意事项
在进行地下室外墙单侧支模工艺时，需要注意以下安全事项：- 工作人员必须佩戴个人防护装备，如安全帽、手套等；
- 确保支撑模板和连接件的质量良好，避免意外事故；
- 严格按照施工计划和操作规程进行作业，避免施工错误带来的风险。

以上为地下室外墙单侧支模工艺方案的基本内容，具体操作细节请根据实际情况进行调整和补充。

地下室外墙单侧支模搭建方案
介绍
本文档旨在提供一种地下室外墙单侧支模搭建方案，以帮助您有效地完成工程。

方案概述
本方案采用以下步骤进行地下室外墙单侧支模搭建：
1. 调查地基：在施工前，需要对地基进行全面调查和评估，保证地基承载能力足够强。

2. 确定支模位置：根据设计图纸确定支模的位置和尺寸，并进行标记。

3. 固定支模支撑：在地基上设置支模支撑，确保支模的稳固性和均衡负载。

4. 安装支模板：将预制的支模板沿墙壁方向依次安装，固定在支模支撑上。

5. 考虑防水措施：对于地下室外墙，建议在支模板安装完成后进行防水处理，以确保墙体的密封性。

6. 完成支模搭建：按照设计要求，完成支模搭建的所有工作，并进行必要的检查和调整。

安全注意事项
进行地下室外墙单侧支模搭建时，请注意以下安全事项：
- 确保支模支撑的稳定性和坚固性。

- 使用适当的个人防护装备，如安全帽、安全鞋等。

- 遵循施工规范和操作规程，减少人员伤害和工程事故的风险。

- 定期检查支模搭建的质量和安全问题，并及时进行修复。

总结
通过本文档提供的地下室外墙单侧支模搭建方案，您可以有效
地进行工程施工。

然而，请记住在施工过程中始终注意安全事项，
并确保按照设计要求完成所有工作。

如有需要，随时请咨询专业人
士的建议和帮助。

以上是地下室外墙单侧支模搭建方案的内容，希望能对您有所
帮助。

侧墙模板施工方案㈠模板方案的选择：依据设计图纸，地下结构侧墙采用单侧支模体系进行施工，模板采用拼装式大模板。

模板体系由H20木工字梁、横向背楞和专用连接件组成；胶合板与竖肋(木工字梁)采用自攻螺丝和地板钉正面连接，竖肋与横肋（双槽钢背楞）采用连接爪连接，在竖肋上两侧对称设置两个吊钩。

两块模板之间采用芯带连接，用芯带销固定，从而保证模板的整体性，使模板受力更加合理、可靠。

木梁直模板为装卸式模板，拼装方便，在一定的范围和程度上能拼装成各种大小的模板。

㈡侧墙模板安装：1、模板拼装：⑴放置背楞：按照图纸所示间距把背楞排放在搭设平台上，在背楞上画上定位线，拉准对角线，让任意两条背楞构成的长方形对角线相等。

（如图）⑵木梁组装：按图纸尺寸，先在背楞两端各放一根木工字梁，画上定位线，拉准对角线，让两根木梁构成的长方形对角线相等，然后用连接爪固定。

这两根木工字梁的同一端连上一根细线，作为基准线，其他木梁都对齐这根基准线排放，并保证与两边的木梁平行，把每根木梁用连接爪固定。

在固定连接爪的时候，将要装吊钩的木梁两侧都要用连接爪，两边的木梁连接爪要固定在木梁内侧，其余的木梁连接爪的方向交错放置。

最后按图纸尺寸装上吊钩。

在选择安装吊钩的木梁时，距吊钩孔距离最近的木梁腹板指接缝＞1.5m；安装吊钩时，要用一块钢板和吊钩夹紧木梁，然后用螺栓固定，钢板的大小尺寸和孔位与吊钩的钢板一样。

⑶铺设面板：①把面板先按照图纸裁好铺到木工字梁上，尺寸有误差时，用手工刨把尺寸找好，将第一块面板四角打引孔，钢钉定位(如图)。

②将此面板引孔定位，打引孔（如图）。

③将引孔前端扩大2－3mm（如图）。

用电钻打自攻螺钉。

将4角处钢钉拆下，打自攻螺钉。

铺第二面板，接缝处抹玻璃胶，粘合，拼缝紧凑（如图）。

以后步骤重复以上步进行操作。

面板全部铺好后，将板面擦干净，去除尘土，将面板表面水分擦干，将调好的原子灰抹于面板螺钉处，刮平。

安装端头木方，如果面板超过了木梁的长度尺寸，就要根据需要尺寸临时增添端头木方。

建筑工程外侧模板施工方案一、总体概况1.1 项目名称：XXX建筑工程外侧模板施工1.2 项目地点：XXX1.3 项目建筑面积：XXX平方米1.4 施工单位：XXX施工队1.5 施工周期：XXX年月日-XXX年月日1.6 施工负责人：XXX1.7 安全负责人：XXX1.8 联系电话：XXX1.9 施工人数：XXX人1.10 施工设备：XXX二、施工前准备2.1 施工方案制定施工单位应根据施工图纸和现场实际情况，制定详细的施工方案，包括施工工艺、施工程序、安全措施等内容，并报相关部门审批。

2.2 施工人员培训施工单位应对施工人员进行安全生产培训，包括安全操作规程、紧急情况处理等内容，确保施工人员具备相关的安全生产知识和技能。

2.3 施工现场布置施工单位应根据施工图纸和工程要求，合理布置施工现场，确保施工区域清晰、明确、安全。

2.4 施工材料采购施工单位应根据施工图纸和工程要求，采购符合标准的施工材料，确保施工质量。

2.5 施工设备调试施工单位应对施工设备进行调试和检查，确保设备正常运行，保障施工进度。

2.6 安全防护措施施工单位应进行施工现场安全检查，消除安全隐患，确保施工安全。

三、施工工艺流程3.1 外模施工在进行外模施工前，应对地基进行检查，确保地基平整、牢固，符合施工要求。

然后按照施工图纸要求，安装外模模板，并做好模板支撑和固定，确保模板系统稳定。

3.2 混凝土浇筑在外模安装完成后，应对混凝土进行配比和搅拌，然后进行浇筑。

浇筑时应注意均匀、连续，避免混凝土堆积或分层，确保混凝土质量。

3.3 模板拆除混凝土达到设计强度后，可以进行模板拆除。

拆除时应注意避免损坏混凝土表面，确保施工质量。

3.4 补修处理如有需要，可以对混凝土表面进行补修处理，确保外观美观、质量良好。

四、安全保障措施4.1 施工现场安全防护施工单位应设置施工警示标识，确保施工现场的清晰、明确。

同时加强对施工现场的巡查，确保施工现场安全。

地下室外墙单侧支模施工方案doc.完整版地下室外墙单侧支模施工方案一、工程概述本工程为地下室外墙单侧支模施工方案，主要包括支模构件的安装、固定、脱模等工作。

二、材料准备1. 支模构件：采用钢模板、钢托板等，数量根据实际需要确定。

2. 螺栓：用于连接支模构件，数量根据实际需要确定。

3. 锚杆：用于固定支模构件，数量根据实际需要确定。

4. 橡胶垫片：用于减震，数量根据实际需要确定。

5. 其他：需要根据实际情况准备相应的工具和辅助材料。

三、施工步骤1. 安装支模构件根据设计要求和施工图纸，确定支模构件的位置和布置方式，将支模构件依次安装在地下室外墙的需要支模的位置上。

2. 连接支模构件通过螺栓将支模构件连接起来，确保支模构件的牢固性和稳定性。

3. 固定支模构件在支模构件连接点和地下室外墙之间，使用锚杆进行固定，确保支模构件与地下室外墙的连接牢固可靠。

4. 调整支模构件根据实际情况，对支模构件进行调整，确保其与地下室外墙的贴合度和垂直度。

5. 安装橡胶垫片在支模构件和地下室外墙之间，安装橡胶垫片，以减少震动和噪音。

6. 完成支模施工经过以上步骤，地下室外墙单侧支模施工工作完成。

四、脱模在地下室外墙单侧支模施工完成后，根据混凝土的强度要求，确定脱模时间，进行脱模工作。

五、安全注意事项1. 施工过程中，工人应穿戴好安全防护装备，严格遵守施工现场的安全规定。

2. 在进行支模构件连接和固定时，应确保每个连接点都牢固可靠，以防意外事故发生。

3. 在进行支模构件调整和脱模时，应注意操作规范，避免损坏支模构件和地下室外墙。

4. 如遇恶劣天气或其他不可抗因素，应采取相应的措施，确保施工安全。

附件：地下室外墙支模施工图纸、施工现场照片法律名词及注释：1. 支模：也称为脚手架模板，用于支撑混凝土结构的施工过程中的模板。

2. 脱模：指混凝土达到一定强度后，将模板拆除的过程。

地下室围护桩偏位处外墙防水及支模施工方案1 编制依据2 工程现场概况8a区(K～R轴线)在斜撑处留置土土方开挖完后，经测量人员将外墙轴线定位，围护桩往内侧偏位较大，造成大面积C25砼传力带无工作面浇筑，且局部围护桩已进入底板范围内，个别围护桩外皮与地下室外墙外边一齐（距离剪力墙0～600mm）。

后期对围护桩下部进行了打凿处理，现场混凝土传力带宽0～300mm，底板可以保证设计尺寸，但由于围护桩与剪力墙之间距离狭小（500～800mm），外墙外侧无法支模及后期防水，回填土更无法施工。

为了保证外墙结尺寸及防水效果，经与业主、监理沟通决定用“预铺反粘”法进行施工，即开凿围护桩保证底板结构尺寸，在围护桩外分层侧砌成240mm砖墙，桩上植筋与砖墙连接。

考虑围护桩与剪力墙之间空间狭小，2：8灰夯实困难，用级配砂石回填。

墙外抹灰当作防水找平层，之后做防水，防水做法同剪力墙外侧防水，外侧完成面作为剪力墙的“外模板”，剪力墙钢筋正常绑扎，剪力墙外侧防裂网按照原设计施工，并保证剪力墙钢筋保护层厚度不变。

剪力墙另一侧单侧支模板，为保证单侧支模板的质量注意加固措施。

地下室顶板模板架体做法不变。

完成后的防水如《图2-1外墙防水构造示意图》。

鉴于地下室周边留置土还有部分没开挖，如发现类似情况，其他区域做法同上。

图2-1 外墙防水构造示意图3 防水导墙砌筑单侧支模用的防水导墙按挡土墙考虑，砌成240mm厚，由于护坡桩存在偏差，防水导墙厚度按照300mm考虑。

自地下室垫层（-6.0 m）到地下室顶板（-1.7m）共计4.3米，砖墙分段砌筑，每段砌筑一米，边砌筑边回填密实，每天砌筑高度以不超过1.8m为宜，雨天施工时，每天砌筑高度不宜超过1.5m。

由于墙体比较高，在墙体中部加设附加筋与围护桩植筋连接。

防水导墙外侧用1：2.5水泥砂浆做20mm厚的防水找平层，防水层外部做防水，待卷材防水施工完成后，就可以进行墙体钢筋的绑扎。

3.1 工艺流程：放线——砌筑——围护桩植筋——墙面抹灰——防水施工——绑扎外墙钢筋——外墙模板支设——浇筑混凝土——养护拆模3.2 主要施工工艺（1）砌筑a）砖墙砌筑前，垫层表面应清扫干净，洒水润湿，先盘墙脚，每次盘脚高度不应超过五皮砖，随盘随靠平，调直。

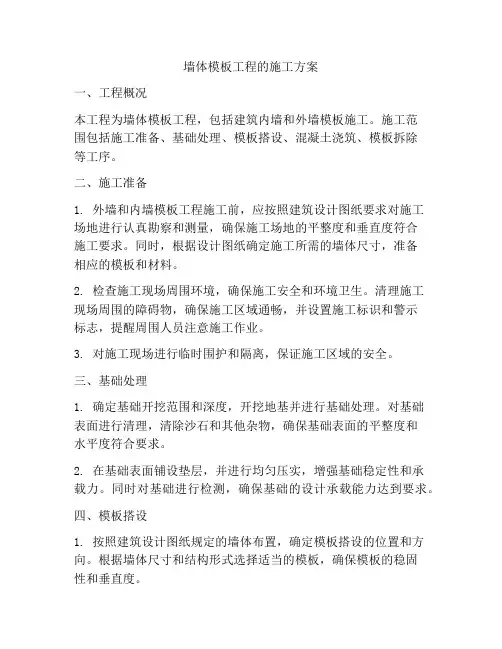

墙体模板工程的施工方案一、工程概况本工程为墙体模板工程，包括建筑内墙和外墙模板施工。

施工范围包括施工准备、基础处理、模板搭设、混凝土浇筑、模板拆除等工序。

二、施工准备1. 外墙和内墙模板工程施工前，应按照建筑设计图纸要求对施工场地进行认真勘察和测量，确保施工场地的平整度和垂直度符合施工要求。

同时，根据设计图纸确定施工所需的墙体尺寸，准备相应的模板和材料。

2. 检查施工现场周围环境，确保施工安全和环境卫生。

清理施工现场周围的障碍物，确保施工区域通畅，并设置施工标识和警示标志，提醒周围人员注意施工作业。

3. 对施工现场进行临时围护和隔离，保证施工区域的安全。

三、基础处理1. 确定基础开挖范围和深度，开挖地基并进行基础处理。

对基础表面进行清理，清除沙石和其他杂物，确保基础表面的平整度和水平度符合要求。

2. 在基础表面铺设垫层，并进行均匀压实，增强基础稳定性和承载力。

同时对基础进行检测，确保基础的设计承载能力达到要求。

四、模板搭设1. 按照建筑设计图纸规定的墙体布置，确定模板搭设的位置和方向。

根据墙体尺寸和结构形式选择适当的模板，确保模板的稳固性和垂直度。

2. 安装模板支撑和固定设备，调整模板位置和垂直度，确保模板的平整度和垂直度符合要求。

同时加强模板连接和支撑构架的稳固性，提高模板的使用寿命和安全性。

五、混凝土浇筑1. 在模板搭设完成后，根据建筑设计要求和施工方案进行混凝土配合和搅拌。

确定混凝土的浇筑方式和流动性，确保混凝土的均匀性和充实性。

2. 按照工艺要求和施工标准进行混凝土浇筑，使用振捣器对混凝土进行振捣，确保混凝土的致密性和抗压强度。

在混凝土浇筑过程中，严格控制浇筑速度，保证混凝土的质量和充实度。

六、模板拆除1. 在混凝土养护完成后，根据工程设计要求和施工标准，确定模板拆除的时间和顺序。

对模板进行检查和清理，确保模板的完整性和可重复使用性。

2. 对模板进行拆卸和清洁，确保模板结构的稳固性和安全性。

超高墙体单侧支模施工工法河北建工集团有限责任公司1、前言城市土地资源珍贵，许多地下工程外墙与用地红线距离较近，同时随着深基坑支护技术的发展，垂直支护被广泛采用，地下工程的外墙施工采用双侧支模无法实现，必须采用单侧支模。

传统的单侧支模工艺是采用钢管搭设排架作为模板的支撑体系，该工艺使用钢管数量大，搭设周期长，一次支模高度较低，且易出现模板上浮、胀模、混凝土墙面平整度、垂直度差等缺陷，施工质量难以保证。

对于高度较大墙体支模，施工难度更大。

河北建工集团有限责任公司在进行北京奥林匹克公园地下空间Ⅱ段工程施工中，完成了《超高墙体单侧支模施工技术应用研究》的课题，该成果2008年1月通过河北省建设厅鉴定，达到国内领先水平，获河北省建设行业科技进步奖。

2007年形成了《超高单侧支模施工工法》河北省省级工法。

该工法有效解决了单侧墙体模板加固的难题，且因无需采用对拉穿墙螺栓，增加了墙体的刚性防水性能，提高了墙体混凝土的观感质量，减少了钢材的浪费，具有明显的经济效益和社会效益。

此工法应用到水厂工程中，节省对拉螺栓的使用，经济环保，同时可提高墙体的防水效果。

2、工法特点2.0.1 单侧支模模架装拆方便，支设速度快，省时省力；2.0.2 有效保证了墙体的垂直度、平整度，克服了常见的胀模、漏浆、错台等质量通病；2.0.3 可一次性支设模板高度7.5米，对于较高墙体可减少水平施工缝的留置数量，利于墙体防水；2.0.4对超高墙体来讲，底部混凝土侧压力很大，模板体系的设计要求非常高，模板的刚度要满足使用要求；2.0.5 不需对拉螺栓，经济环保的同时可提高防水效果。

3、适用范围在保证有操作空间的前提下，在高度7.5m内可适于任何单侧墙体模板，包括地下室（地下空间）外墙模板，污水处理厂池壁模板，道桥边坡护墙模板等与此类同的模板。

正常情况下，最高单侧支架须占用约4m宽的操作空间。

4、工艺原理单侧支模主要是利用型钢三角桁架和预埋件，作为模板的支撑系统，将模板固定牢固。

模板施工方案(单侧)目录第一章、工程概况 (1)1、工程概况 (1)2、编制依据 (1)第二章、施工准备 (1)1、技术准备 (1)3、人员准备 (2)4、作业条件 (2)第三章、施工管理 (3)1、施工部署 (3)2、模板施工管理措施 (3)第四章、模板安装 (4)第五章、安全文明措施 (10)第六章、质量保证措施措施 (12)第七章、成品保护措施 (12)第八章、墙壁单侧支模侧压力计算书 (12)第九章、顶板及梁模板计算书 (16)第一章、工程概况1、工程概况本工程为*****工程。

该工程位于*****。

2、编制依据施工图纸施工组织设计《混凝土结构工程施工及验收规范》（GB50204-2002）《建筑工程模板施工手册》《公司质量/环境职业健康安全管理体系文件》及现场条件《建筑工程施工质量验收统一标准》（GB50300－2013）《建筑施工安全检查标准》（JGJ59-2011）第二章、施工准备1、技术准备1.1组织技术、质量等相关管理人员学习规范、规程、标准；依据图纸设计内容结合工程实际情况编制施工方案。

1.2熟悉图纸和模板的对应，模板安装工人必须熟记各型号模板的安装位置。

1.3模板工程施工前组织技术人员、质量人员、工长针对施工的关键部位、施工难点、质量和安全要求、操作要点及注意事项等进行充分的讨论和研究，反复论证，认真编写技术交底；对各班组长进行全面的交底，各个班组长接受交底后组织操作工人认真学习，并落实到各个施工环节和每个操作工人身上。

2、材料机具准备钢模板，多层板模板,Φ48钢管，桁架，A型、B型卡具，φ14穿墙螺栓，扣件，线坠，撬棍，活动扳手，水平尺，锤子等工具。

模板选用。

选用模板时要逐块进行检查，要求板面局部不平度不大于1mm，板面挠曲矢高不大于0.5mm，板面对角线长度偏差不大于1mm。

钢管选用与加工。

选用Φ48钢管，使用前应安排专人对钢管进行挑选和加工。

除新购置钢管外，已经使用过的钢管，不同程度的存在弯曲或微弯曲，存在弯曲的钢管用做背楞龙骨时，会产生受力不均匀的情况，使个别穿墙螺栓承受过大拉力，加大胀模几率，对存在这样问题的钢管可通过煨弯调直机进行调直。
