某大厦单侧支模施工方案第一节、编制说明及依据 (1)第二节、工程概况 (2)第三节、工作原理 (2)第四节地下室胎模墙及外墙单侧模板施工流程 (2)第五节、模板选型 (3)第六节模板设计原则 (3)第七节外墙内侧单面模板施工 (4)一、墙体模板 (4)二、节点的处理方法 (4)三、支架系统； (5)四、模板拆除 (6)第八节素混凝土墙胎膜施工 (7)一、加固措施： (7)二、墙体定位 (7)三、防爆波电缆井处素胎模做法 (7)四、防水接茬处理 (7)第九节地下室外墙单侧支模受力分析 (9)第十节砼浇筑施工措施 (33)第十一节质量保证措施 (35)一、质量操纵治理措施 (36)二、施工质量操纵： (36)三、模板施工技术措施 (37)第十一节、专项安全施工措施 (37)第十二节、应急救援快速反应措施 (38)第一节、编制说明及依据《混凝土结构工程施工质量验收规范》【GB50204-2002】《建设工程项目治理规范》【GB50326-2001】《建筑施工模板安全技术规范》JGJ162-2008《混凝土结构设计规范》GB50010-2010《建筑结构荷载规范》GB 50009-2020本工程建筑、结构施工图纸和图纸设计说明以及现场专门情形，已施工项目的相关体会。
第二节、工程概况本工程基础底标高为-14.7米，承台、基础梁均上翻，地下室外墙厚400mm,砼强度等级C60P8，负三层3.6m,负二层3.6m、负一层5.4m，外墙模板接触面积约4500㎡。
本工程护坡采纳砼灌注桩，施工完毕后经复核，外墙与基坑槽钢净间距从260—1000mm变化不一，尺寸不能满足正常外墙模板支设要求，外墙模板拟采纳单侧支模。
本工程负三层单面支模工作量较大，单面支模高度最高达到5.85米(相对筏板顶高6.85米)，施工风险较大。
第三节、工作原理1）单侧支模体系简介单侧支模原理模板支撑采纳散拼模板钢管斜撑支架，钢管斜撑支架（或刚性满堂架）为单面墙体模板的直截了当受力支撑系统，当墙体模板采纳单侧支撑架体后，模板无需按常规另行设对拉穿墙螺栓。
地下室外墙单侧支模工艺方案
本文档旨在提供地下室外墙单侧支模工艺方案。
1. 工艺介绍
单侧支模工艺是指在墙体的一侧设置支撑模板，通过支撑模板的支撑来实现对墙体的施工。
这种工艺常用于地下室外墙的施工，具有简化施工流程和节约材料的优点。
2. 工艺流程
2.1 准备工作：
- 清理施工区域，确保地面坚实平整；
- 准备支撑模板和相关施工工具。
2.2 模板设置：
- 根据设计要求和施工图纸，确定支撑模板的位置和尺寸；
- 使用支撑杆和连接件将支撑模板固定在墙体一侧；
- 调整支撑模板的垂直度和水平度，确保稳定性和准确性。
2.3 混凝土浇筑：
- 根据施工计划和混凝土供应情况，确定浇筑时间；
- 进行混凝土的搅拌、运输和倒入；
- 使用振动棒对混凝土进行振捣，确保混凝土的密实性。
2.4 混凝土养护：
- 在混凝土浇筑完成后，及时进行养护措施；
- 使用覆盖材料或喷淋水对混凝土表面进行保湿；
- 根据养护周期和施工要求，进行持续的养护工作。
3. 安全注意事项
在进行地下室外墙单侧支模工艺时，需要注意以下安全事项：- 工作人员必须佩戴个人防护装备，如安全帽、手套等；
- 确保支撑模板和连接件的质量良好，避免意外事故；
- 严格按照施工计划和操作规程进行作业，避免施工错误带来的风险。
以上为地下室外墙单侧支模工艺方案的基本内容，具体操作细节请根据实际情况进行调整和补充。

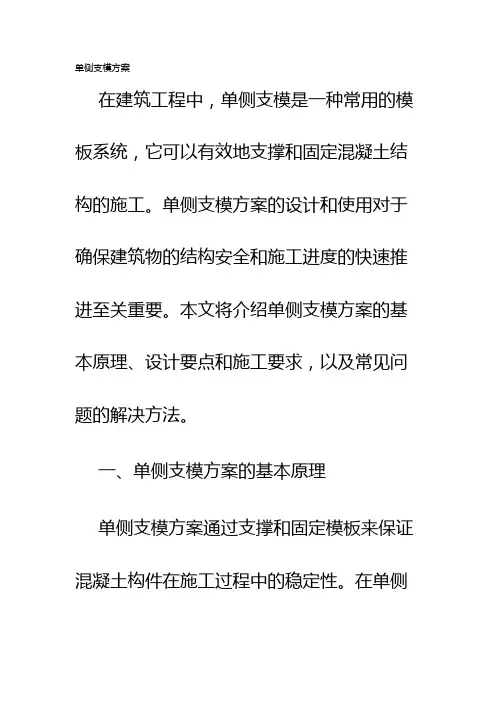

单侧支模方案在建筑工程中，单侧支模是一种常用的模板系统，它可以有效地支撑和固定混凝土结构的施工。
单侧支模方案的设计和使用对于确保建筑物的结构安全和施工进度的快速推进至关重要。
本文将介绍单侧支模方案的基本原理、设计要点和施工要求，以及常见问题的解决方法。
一、单侧支模方案的基本原理单侧支模方案通过支撑和固定模板来保证混凝土构件在施工过程中的稳定性。
在单侧支模方案中，常用的支撑方式包括悬臂支撑和支撑架支撑。
悬臂支撑是指将支撑点设置在模板的一侧，通过张拉杆或者其他方式将模板固定在支撑点上，形成一个悬臂结构来支撑混凝土的施工。
支撑架支撑则是在模板的两侧设置支撑架，通过支撑架对模板进行支撑，来保证混凝土构件的稳定。
二、单侧支模方案的设计要点1. 确定支撑点和支撑方式：根据混凝土构件的形状和大小，确定支撑点的位置和支撑方式。
支撑点的位置需要尽可能靠近模板的顶部和底部，以增加支撑的稳定性。
2. 计算支撑力和支撑间距：根据混凝土构件的荷载和支撑方式，计算支撑力的大小和支撑间距的合理性。
支撑力需要根据模板和支撑点的强度来确定，支撑间距需要根据模板的刚度和施工条件来确定。
3. 选择合适的支撑材料：支撑材料的选择需要考虑材料的强度、刚度和稳定性。
常见的支撑材料包括钢板、钢管、木材等，根据具体情况选择合适的支撑材料。
4. 设计支撑结构：根据支撑点和支撑方式，设计支撑结构的布置和连接方式。
支撑结构的设计需要考虑支撑材料的强度和稳定性，同时要满足施工要求和安全性。
三、单侧支模方案的施工要求1. 模板的安装和固定：在安装模板之前，需要检查模板的完整性和稳定性，确保模板没有破损和变形。
模板的固定可以使用钢丝绳、螺栓等方式来固定，要确保模板的稳固和牢固。
2. 支撑结构的安装和调整：在安装支撑结构之前，需要测量和调整支撑点的位置和支撑间距，以确保支撑的稳定性和合理性。
支撑结构的安装要按照设计要求进行，并且要进行稳定性和连接的检查。
3. 施工过程中的监控和调整：在混凝土浇筑过程中，需要密切监控和调整支撑结构的稳定性和连接状态。
单侧支模安全专项施工方案一、方案简述单侧支模是指仅在一侧设置临时支撑的模板，适用于较矮小的建筑物或短期施工的情况。
单侧支模施工需要严格把控安全风险，确保工人安全。
二、施工前准备1.撤离周围人员：在施工区域设置明显的禁止入内标志，防止他人靠近施工现场。
2.严格训练：所有参与施工的工人必须经过严格的培训，熟悉单侧支模的操作规程和安全事项。
3.质量检查：对需要支撑的结构进行质量检查，确保其承受能力满足要求。
4.确定施工方案：根据具体情况确定合理的单侧支模施工方案，包括支撑点位置、支撑材料等。
三、施工过程管理1.支撑点设置：根据结构要求和施工需要，在支模区域合理设置支撑点，保证支撑的均匀和稳定。
2.模板安装：在支撑点位置安装好钢梁和钢柱，搭设好模板，并进行固定，确保不会移动或倾斜。
3.模板加固：为了增加模板的稳定性，可在模板上加装加固材料，如加固筋等。
4.施工过程监控：设置专人负责监控施工过程中的安全情况，如支模是否倾斜、模板是否安装牢固等。
5.定期检查：定期检查支模设施的使用情况和安全状况，如有损坏或松动现象及时修复或更换。
四、安全措施1.安全警示标志：在施工区域周围设置醒目的安全警示标志，提醒他人注意安全。
2.护栏设置：在支模区域的周围设置牢固的护栏，防止他人误入施工现场。
3.穿戴防护装备：所有参与施工的工人必须穿戴防护头盔、安全带等个人防护装备。
4.施工区域围护：对施工区域进行有效的围护和控制，防止施工设施外的人员靠近和干扰。
5.紧急疏散预案：制定紧急疏散预案并进行演练，确保在紧急情况下能够迅速、有序地疏散工人。
五、风险防控1.高风险区域：对于高风险区域，如支撑点周围、模板上方等，要设立安全警戒区域，禁止工人进入。
2.防风措施：在模板施工过程中，特别是在高风区域，采取防风措施，如设置风挡板、挂设安全网等。
3.防滑处理：在模板上设置防滑设施，如防滑垫、防滑纹槽等，减少工人的滑倒风险。
4.监控设备：可以安装施工现场监控设备，及时发现施工中的安全隐患并采取措施。

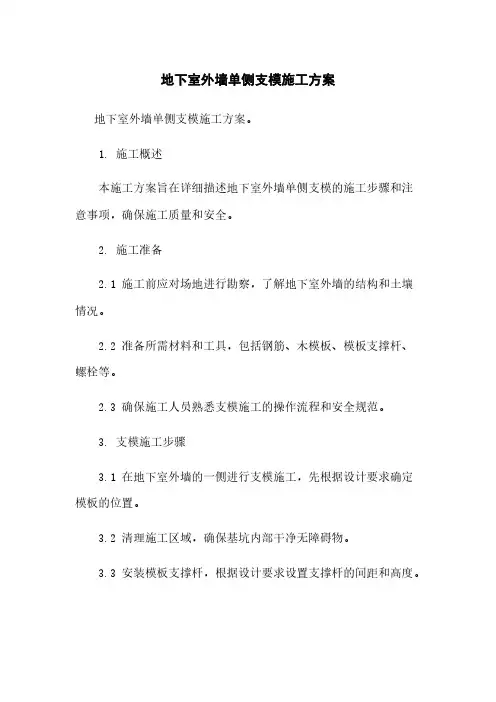

地下室外墙单侧支模施工方案地下室外墙单侧支模施工方案。
1. 施工概述本施工方案旨在详细描述地下室外墙单侧支模的施工步骤和注意事项，确保施工质量和安全。
2. 施工准备2.1 施工前应对场地进行勘察，了解地下室外墙的结构和土壤情况。
2.2 准备所需材料和工具，包括钢筋、木模板、模板支撑杆、螺栓等。
2.3 确保施工人员熟悉支模施工的操作流程和安全规范。
3. 支模施工步骤3.1 在地下室外墙的一侧进行支模施工，先根据设计要求确定模板的位置。
3.2 清理施工区域，确保基坑内部干净无障碍物。
3.3 安装模板支撑杆，根据设计要求设置支撑杆的间距和高度。
3.4 安装木模板，确保模板与地面垂直，并采取必要的支撑措施。
3.5 安装螺栓，将模板固定在基坑内墙上，确保稳固牢固。
3.6 进行模板支撑杆和螺栓的检查，确保施工质量和安全。
3.7 模板安装完成后，开始进行混凝土浇筑工作。
4. 施工质量控制4.1 混凝土浇筑前，要检查木模板的固定情况，确保不会移动和变形。
4.2 浇筑混凝土时，要注意浇筑均匀，避免出现渗漏和空洞。
4.3 浇筑完成后，对浇筑部位进行检查，确定没有缺陷和裂缝。
4.4 混凝土养护期间，要采取相应的措施保证养护质量。
附件：1. 支模施工图纸2. 施工安全规范法律名词及注释：1. 土木工程法：土木工程法是指关于土壤、岩石和其他材料的工程特性以及涉及构造物建设和土地开发所用到的设计、施工、检验等技术规范和法规。
2. 基坑工程：基坑工程是指为建造地下构筑物而在地表或地下开挖形成的有一定深度的坑，通常需要进行土方开挖、支护和排水等工作。
地下室外墙单侧支模施工方案。
1. 施工概述本施工方案的目的是详细描述地下室外墙单侧支模的施工步骤和注意事项，确保施工质量和安全。
2. 施工准备2.1 施工前进行场地勘察，了解地下室外墙的结构和土壤情况。
2.2 准备所需材料和工具，包括钢筋、木模板、模板支撑杆、螺栓等。
2.3 施工人员要熟悉支模施工的操作流程和安全规范。
地下室外墙单侧支模施工方案doc.完整版地下室外墙单侧支模施工方案一、工程概述本工程为地下室外墙单侧支模施工方案，主要包括支模构件的安装、固定、脱模等工作。
二、材料准备1. 支模构件：采用钢模板、钢托板等，数量根据实际需要确定。
2. 螺栓：用于连接支模构件，数量根据实际需要确定。
3. 锚杆：用于固定支模构件，数量根据实际需要确定。
4. 橡胶垫片：用于减震，数量根据实际需要确定。
5. 其他：需要根据实际情况准备相应的工具和辅助材料。
三、施工步骤1. 安装支模构件根据设计要求和施工图纸，确定支模构件的位置和布置方式，将支模构件依次安装在地下室外墙的需要支模的位置上。
2. 连接支模构件通过螺栓将支模构件连接起来，确保支模构件的牢固性和稳定性。
3. 固定支模构件在支模构件连接点和地下室外墙之间，使用锚杆进行固定，确保支模构件与地下室外墙的连接牢固可靠。
4. 调整支模构件根据实际情况，对支模构件进行调整，确保其与地下室外墙的贴合度和垂直度。
5. 安装橡胶垫片在支模构件和地下室外墙之间，安装橡胶垫片，以减少震动和噪音。
6. 完成支模施工经过以上步骤，地下室外墙单侧支模施工工作完成。
四、脱模在地下室外墙单侧支模施工完成后，根据混凝土的强度要求，确定脱模时间，进行脱模工作。
五、安全注意事项1. 施工过程中，工人应穿戴好安全防护装备，严格遵守施工现场的安全规定。
2. 在进行支模构件连接和固定时，应确保每个连接点都牢固可靠，以防意外事故发生。
3. 在进行支模构件调整和脱模时，应注意操作规范，避免损坏支模构件和地下室外墙。
4. 如遇恶劣天气或其他不可抗因素，应采取相应的措施，确保施工安全。
附件：地下室外墙支模施工图纸、施工现场照片法律名词及注释：1. 支模：也称为脚手架模板，用于支撑混凝土结构的施工过程中的模板。
2. 脱模：指混凝土达到一定强度后，将模板拆除的过程。
XX项目单面支模安全专项施工方案项目效果图编制：审核：审批：目录一、工程概况 (1)二、编制依据 (1)三、单侧支模设计 (2)四、施工准备及计划 (2)1、技术准备 (2)2、现场准备 (2)3、劳动力计划 (2)4、材料计划 (3)五、单侧支模施工 (3)1、施工原理 (3)2、施工部署 (4)3、工艺流程 (6)4、操作要点 (6)5、地锚系统安装 (6)6、安装模板体系 (9)7、安装单侧支架 (11)8、支撑系统拆除 (16)9、单侧模板施工缝留设位置 (17)六、质量保证措施 (17)七、模板施工安全技术措施 (18)八、文明、环保施工措施 (20)九、应急救援预案 (22)十、计算书及附图 (27)1、面板、木梁、背楞验算 (27)2、单侧支架计算书 (30)一、工程概况1、工程概况（只需写明项目地点、周边情况及交通情况，建筑面积，楼栋组成，建筑层数及高度，有误特殊建筑构造）。
2、结构设计概况（写明编制范围、施工部位现场工况、对选用的支模体系进行说明，并根据87号文判断，是否需要进行专家论证。
3、单侧支模的情况本工程基坑支护采用支护桩+锚索+腰梁进行基坑支护，为垂直放坡，基坑边缘距地下室外墙距离非常近，无法进行双面支模，故采用单面支模体系，并采用工具书定型模板体系进行施工。
（根据项目实际情况填写）4、施工重点、难点及措施（根据项目实际情况填写，没有则不要）二、编制依据三、单侧支模设计本工程基本单元的模板宽3.66m*4.65m;3.66m*5.87m;3.66*7.65m三种规格。
面板采用18mm厚多层板，竖肋为200×80×27木工字梁，木工字梁水平间距为260mm。
横肋采用双12#槽钢，横背楞最大间距1200mm。
在单块模板中，多层板与竖肋(木工字梁)采用钉子连接，竖肋与横肋（双槽钢背楞）采用连接爪连接，在竖肋上两侧对称设置吊钩。
两块模板之间采用芯带连接，用芯带销插紧，保证模板的整体性，使模板受力合理、可靠。
单侧支模施工方案1、工程概况本工程有地下室外墙距基坑围护边仅有100mm，无施工操作面，故采用单侧支模的方式，即：外侧砌筑砖胎模，内侧单侧支模。
9#楼北侧车库外板墙单支模处地下室层高3350mm计算模板支撑系统。
2单侧模板设计单侧支模处外模采用200mm厚砖胎模，紧贴围护坝体砌筑，采用30厚1：2.5水泥砂浆粉刷，粉刷完成后做SBC聚乙烯丙纶防水卷材及保护层；内模采用1.8厚竹胶合板模板，内龙骨采用100*50mm木枋，竖向布置，间距200mm；水平外龙骨采用2A （48*3.0）钢管，第一道主龙骨距底边300mm，以上间距450mm一道；采用A12@450mm 螺杆，螺杆为一端丝牙，一端焊4厚50X50钢板，为定模板外侧的单侧受拉螺杆，螺杆长300mm。
内侧用垫块控制钢筋保护层厚度，所用垫块必须具备足够的强度支撑模板。
3、内排架设计（1）内排架支撑系统采用直径48mm壁厚3.0mm钢管，立杆间距为800X800mm,横向和纵向水平杆间距为800X800mm，水平杆端部与外水平龙骨相交处用可调节顶撑顶紧，基础底板向上200mm设置扫地杆；在基础底板内预埋地锚钢管，间距1000X1000mm，第一道离墙根300mm后连续4排，锚入基础底板400mm，上露300mm。
（地锚钢管需对端焊钢板封堵处理）（2）上下各设四道斜撑，分别支撑在设有螺杆处，同时对基础向上2m范围加固，分别在从下往上5道水平杆间设置4道附加水平杆，在倒数第二道和第三道锚杆处反向设置拉杆。
4、施工流程施工流程为：弹墙身线→砌筑外墙外砖胎膜→卷材防水及保护层→钢筋绑扎→钢筋隐检→弹满堂支架立杆定位线→安装外墙内侧模板→安装满堂支撑架→调整固定→预检→调整→终检合格5、施工技术要点（1）外墙模板支设过程中，应严格控制底口模板，严防跑模，在靠墙排地锚钢管处可用短方木锲塞紧，防止底口跑模、漏浆，起到对下口第三次保护。
模板上口可留设拉筋，与围护坝体拉结。
杭州明珠国际商务中心B6楼地下室外墙单侧支模专项施1123456、78、混凝土结构工程施工质量验收规范（GB50204-2002）9、明珠国际商务中心地下室基坑围护设计方案10、本工程地下室设计图纸及图纸会审、设计变更、设计交底、联系单和其他文件11、国家及浙江省的有关标准图集12、国家及浙江省的有关规范、规程和标准13、杭州市现行的有关文明施工和安全生产相关规定14、高博恒睿安全计算软件二、前言工程概况（一）工程基本情况杭政储出（2007）46号地块（暂名杭州明珠国际商务中心B6号楼）位于杭州市钱江新4366积资开发（二）三轴0.000B6楼南侧为地下三层,层高至下而上分别为4.20m、4.8m、4.6m，地下室外墙厚度分别为450mm、400mm、350mm；北侧为地下二层,层高至下而上分别为4.2m、4.98m，地下室外墙厚度为450mm、400mm，外墙配筋详见结构图各外墙剖面。
由于地处钱江新城，为最大限度利用土地资源，B6楼地下室外墙边线与用地红线距离较小，其中东侧距红线1.0m，西侧距红线1.4m，南侧距红线2.3m，北侧距红线2.4m（具体详见基坑总平面图）。
加上围护体系尺寸影响，地下室外墙外边至围护桩内侧的理论净尺寸仅0.2m，此空间仅可满足外墙外防水找平及防水层粘贴，无法按照常规方法对外墙进行双面支模并加固施工，所以只能采用室内单侧支模方案。
11.11.21.31.42、支模体系方案选择2.1方案选择原则:a、遵循经济、便于就地取材的原则；b、遵循结构体系与临时围护体系分离的原则；c、遵循形成独立受力体系与支撑体系的原则；d、遵循便于施工与质量控制的原则；2.2方案选择结构竖向构件的模板体系加固一般依赖于穿透构件的螺杆和围合于构件外围的抱箍来实现。
由于本工程地下室外墙外侧距离很小，无法进行双面支模，只能单侧支模。
按照常规，单面模板加固可采用对拉螺杆与围护桩竖向钢筋焊接的方法，其效果与普通双面支模体系中的对拉螺杆效果一致。

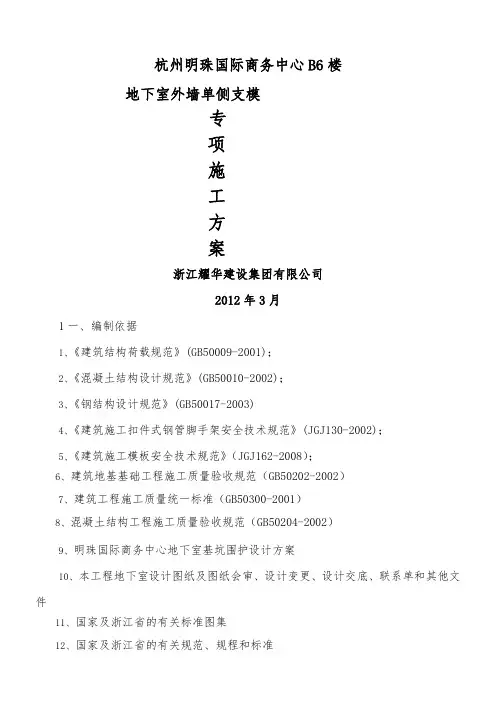

杭州明珠国际商务中心 B6 楼地下室外墙单侧支模专项施工方案浙江耀华建设集团有限公司2012年3月1一、编制依据1、《建筑结构荷载规范》(GB50009-2001)；2、《混凝土结构设计规范》(GB50010-2002)；3、《钢结构设计规范》(GB50017-2003)4、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2002)；5、《建筑施工模板安全技术规范》（JGJ162-2008）；6、建筑地基基础工程施工质量验收规范（GB50202-2002）7、建筑工程施工质量统一标准（GB50300-2001）8、混凝土结构工程施工质量验收规范（GB50204-2002）9、明珠国际商务中心地下室基坑围护设计方案10、本工程地下室设计图纸及图纸会审、设计变更、设计交底、联系单和其他文件11、国家及浙江省的有关标准图集12、国家及浙江省的有关规范、规程和标准13、杭州市现行的有关文明施工和安全生产相关规定14、高博恒睿安全计算软件二、前言工程概况（一）工程基本情况杭政储出（2007）46号地块（暂名杭州明珠国际商务中心B6号楼）位于杭州市钱江新城开发区，地块北面为五星路，西面为清江路，南临钱塘江，东接新建建筑物。
工程总用地面积4366㎡，总建筑面积25422m2㎡，包括1幢10层小高层和两层（局部三层）地下室，地上建筑面积14595㎡m2，地下建筑面积10827㎡m2，建筑高度49米。
由杭州金基房地产开发有限公司投资开发，杭州绿城建设管理有限公司代建，浙江省建筑设计研究院设计，中国建筑西南勘察设计研究院有限公司勘察，浙江中兴工程建设监理有限责任公司监理，浙江耀华建设集团工程有限公司总承包。
工程质量、安全由杭州市质量安全监督总站监督。
（二）、工程设计概况本工程设计使用年限50年，建筑结构安全等级二级，建筑耐火等级一级，结构体系采用框架-核心筒结构，建筑抗震重要性类别为丙类，抗震等级为剪力墙二级，框架三级，设防裂度均为六度。

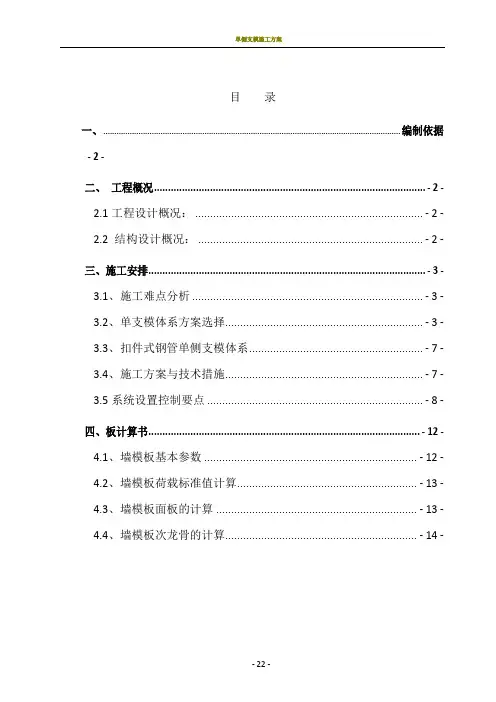

目录一、编制依据........................................ 错误!未定义书签。
二、工程概况........................................ 错误!未定义书签。
工程设计概况：................................ 错误!未定义书签。
结构设计概况：............................... 错误!未定义书签。
三、施工部署......................................... 错误!未定义书签。
、施工难点分析................................ 错误!未定义书签。
、单支模体系方案选择.......................... 错误!未定义书签。
、扣件式钢管单侧支模体系...................... 错误!未定义书签。
、施工方案与技术措施.......................... 错误!未定义书签。
系统设置控制要点.............................. 错误!未定义书签。
四、板计算书......................................... 错误!未定义书签。
、墙模板基本参数.............................. 错误!未定义书签。
、墙模板荷载标准值计算........................ 错误!未定义书签。
、墙模板面板的计算............................ 错误!未定义书签。
、墙模板内龙骨的计算.......................... 错误!未定义书签。
一、编制依据二、工程概况工程设计概况：结构设计概况：三、施工安排、施工难点分析地下室外墙宽度300mm、墙体高度5000mm，混凝土在浇筑过程中产生的侧压力较大，因此模板支撑体系必须有足够的强度、刚度和稳定性；外墙结构下口距离护坡桩80mm，上口距离护坡桩约为300mm，按照现场实施情况，无法满足双面支模空间要求，故只能采用单面支模体系；根据图纸要求，地下室外墙抗渗要求较高，外墙水平施工缝一般留置在距筏板顶部300mm高度的墙体上，为减少墙体施工缝，常规要求外墙宜与梁、板混凝土整体浇筑。
地下室施工工期紧张，单侧支模长度约，工程量较大。
单侧支模施工前，外墙防水层施工困难，在护坡桩表面找平后，应采用满粘法先施工外墙防水，将防水层直接粘贴在找平层上，防水收头先粘贴至护坡桩顶面600mm位置，采用多层板及砂石覆盖保护，待外墙浇筑且拆模完成后，将该部位防水收头再卷至外墙上。
、单支模体系方案选择方案选择原则:a、遵循安全、经济、便于就地取材的原则；b、遵循结构体系与临时围护体系安全原则；c、遵循形成独立受力体系与支撑体系的原则；d、遵循便于施工与质量控制的原则；方案选择由于本工程采用单侧支模体系,需要单侧支模板的部位如下图所示。
根据计算内容本工程模板支撑体系采用15mm多层板作为面板，次龙骨采用40*80*3mm 方钢管，主龙骨采用Φ48*双钢管，螺栓采用Φ14mm对拉，3型卡固定。
为保证模板稳定及刚度，对拉螺旋需与墙体分布筋点焊，纵横向间距450mm一道。
支撑体系（斜撑）采用Φ48*钢管，间距450mm设置，并采用斜拉杆与斜撑连接，在每个斜撑与斜拉杆交接部位均设置水平杆件。
支撑地锚共设置4道，采用Φ20mm圆钢。
顶板模板部分，顶板模板：、顶板模板架体搭设：顶板支撑体系采用满堂碗扣式钢管脚手架支撑体系，搭设前将基底清理干净，在纵横向立杆下铺设脚手板，立杆横、纵距，步距，扫地杆起步350mm,立杆选用进行支设，不足处用、、的立杆进行调节，小于的用底托和顶托进行调节，集中商业-1层层高为6m （高跨）,顶板下立杆采用2400+2400+600mm的立杆组合，在梁底使用2400+1800+600mm 的立杆组合，调整保证下部自由端不得大于350mm，上部自由端不得大于500mm，且U 托深入立杆不得小于150mm，当超出范围时额外附加钢管进行拉结。
下部设通长垫脚手板，上部采用U托控制标高。
模板支撑架四周从底到顶连续设置竖向剪刀撑，中间纵横向由底至顶连续设置竖向剪刀撑，其间距小于等于，剪刀撑的斜杆与地面夹角应在45°-60°之间，斜杆应每步与立杆扣接。
水平方向在架体上、中、下位置设置横向剪刀撑，架体上部水平剪刀撑紧贴顶部水平拉杆、下部水平剪刀撑紧贴底部扫地杆、中部水平剪刀设置在上下水平剪刀撑的中心部位。
、主次龙骨安装：顶板模板主龙骨采用双40×80方木，间距同顶板模架立杆横距；次龙骨采用40×80方木，间距200mm。
要求次龙骨摆放时间距均匀，不得出先次龙骨间距不均匀，顶板次龙骨空白现象。
、多层板安装面板采用12mm厚多层板，尽量使用整块多层板。
多层板拼装时必须保证在拼缝处安装方木，且将多层板与方木钉紧，钉子间距不得大于300mm。
同时在顶板模板与墙、梁交界处设置40*80mm压边方木。
梁模板：工艺流程：调整梁底标高→安装梁底龙骨、模板→安装梁钢筋→安装梁侧模板→调整板底标高→安装主次龙骨→安装楼板模板→校正标高→办预检、调整梁底标高：根据钢管上所抄标高，通过调整梁底U托高度调整模板标高，U脱标高为：梁底设计标高—多层板厚度-次龙骨厚底-主龙骨厚底，调整梁底标高后两标高极差不得大于3mm。
、安装梁底龙骨、模板：梁底主龙骨为φ48*钢管，间距同沿着梁长方向的立杆间距，主龙骨从梁头起步不得大于150mm,次龙骨采用40*80mm方木，梁底设置3根次龙骨，在梁底两侧各设置一根作为压边方木，梁中设置一根，梁底设置3根承重立杆。
、安装梁侧模板：梁侧模板采用12mm厚多层板拼接，采取梁侧板包底板的方式，要求侧板探出底板85mm，使侧板探出部分与底板压边35*85mm方木钉在一起，以保证梁底模的稳定性。
同时采取顶板模板压梁侧模的方式，使侧模压边40*80mm方木与顶板模板钉在一起。
梁侧边龙骨采用30*80mm方木，间距200mm设置一道，梁侧模采用双钢管用直径16的穿墙对拉螺栓进行拉结。
具体位置及尺寸见附图。
在模板支设完成且验收后，经同意方可浇筑混凝土。
浇筑前应对施工人员进行技术交底，明确浇筑部位及方法。
在浇筑第一车混凝土时应严格按照交底要求实施，必须分层浇筑，每层浇筑厚度不得超过600mm，且应安排专人随时注意支撑体系位移情况，如有移动应立即停止浇筑并对模板进行加固。
单侧支模平面示意图总结以往施工经验并结合本工程实际，按照以上模板设计方案内容。
此方案的主要优点在于：(1)、就地取材，所采用的材料均为当前建筑工程中常用的材料，其材料性能、使用效果均有实践证明；(2)、施工工艺简单，对施工人员的技术要求一般，施工过程便于检查与验收；（3）、墙体产生的侧向压力通过连接墙板主龙骨与地面地锚的钢筋传递至筏板。
、扣件式钢管单侧支模体系系统组成与材料选择扣件式钢管单侧支模体系由模板部分、支撑部分与锚固部分组成。
模板部分包括面板、次龙骨、主龙骨、对拉螺栓组成，支撑部分包括斜撑、斜拉杆与水平杆组成，锚固部分包括圆钢地锚、基坑上口预埋地锚及扣件组成。
模板部分：面板采用15mm厚多层板，次龙骨选用40*80mm方钢管，间距200mm设置一道，主龙骨为双钢管间距450mm水平向设置，止水螺杆长度根据支模长度设置。
支撑部分：竖撑、斜撑与连杆均采用φ48*钢管，纵横向间距均为450mm；斜撑支撑角度不宜大于45°。
按照设计要求，沿筏板顶面上返4m范围内斜撑均应采用整体钢管，禁止采用钢管对接设置。
斜撑顶部及斜拉杆顶部必须与主龙骨采用U托顶紧，禁止滑动或位移，斜撑下口与圆钢地锚杆连接，采用扣件固定锁死，根部撑于基础筏板上。
水平杆沿斜撑与斜拉杆交点通常设置，采用转接扣件连接牢固。
由于本次单侧支模与顶板一起浇筑，故在加固时可以将单侧支模的架体与顶板的满堂脚手架进行连接，使得满堂脚手架与整个单侧支模的架体连为一个整体，并且共同与地锚进行拉结，更加增加了架体的稳定性。
锚固部分：用于地锚的钢筋必须严格按照方案要求设置，预埋位置及尺寸必须准确。
斜撑根部与地锚连接的扣件空隙必须采用木楔塞紧，并确保斜撑直顶在筏板上。
、施工方案与技术措施地下室外墙施工地下室外墙混凝土浇筑，下部4m范围内墙体浇筑宽度约为350mm，顶部2m范围内浇筑厚度约为450-550mm，浇筑高度5000㎜。
、基坑护坡粉刷50厚1:3水泥砂浆压光，保证防水粘贴。
施工流程及要点施工准备--基坑壁粉刷--防水层施工--底板混凝土浇筑--预留预埋地锚--设置焊接单侧螺杆、面板拼装--安装次龙骨、主龙骨--调整至设计尺寸--安装斜撑、斜拉杆--安装水平杆--加固--混凝土浇捣在单侧支模施工前，所进场周转材料及主体结构材料均应合格且经验收通过，否则禁止施工。
依据现场护坡桩施工情况，在防水施工前需对护坡桩表面进行抹灰处理，采用1:3水泥砂浆施工，确保无棱角及凸出物，并对抹灰层进行压光处理。
防水施工需符合方案要求，搭接宽度均为100mm，甩茬错开约，防水收头应施工至冠梁顶部且向平面施工至600mm位置，采用多层板及砂石保护，防止破坏。
为保证单侧支模钢筋的牢固，在墙体钢筋绑扎完成后，采用Φ14mm螺栓与墙体分布筋点焊处理，间距450mm一道，模板配板及开孔严格按照螺栓位置及间距施工，并在内侧钢筋设置保护层垫块。
在配板完成后进行合模施工，为保证钢筋的位置准确，必须将钢筋保护层垫块与模板内侧顶紧，安排专人在基坑上口随时观察钢筋垂直度及位置。
次龙骨安装间距200mm一道，第一道次龙骨外侧应与模板便于平齐，沿模板高度方向设置，龙骨顶部应高处模板顶部150mm，底部与筏板顶紧，要求间距设置均匀，竖直。
主龙骨采用双钢管，沿模板长度方向水平向设置。
主龙骨起步200mm，采用防水导墙螺栓孔与模板连接，向上间距450mm一道。
要求龙骨设置均匀，在龙骨对接连接处及相邻墙体龙骨必须每根顶紧。
斜撑、斜拉杆、水平杆件均采用钢管设置，先应安装斜撑，按照方案设计要求，墙体4m以下部位均应采用整体钢管设置，斜撑顶部用U托与每道主龙骨顶紧，U托伸出钢管长度不得大于100mm，斜撑根部采用转扣与所对应地锚连接并用木楔楔紧。
斜拉杆设置应严格按照方案要求施工，模板根部的一道斜拉杆应与底部斜撑采用扣件连接，防止模板上浮，其余应沿斜拉杆布置纵向为450mm，横向为900mm。
为保证模板顶部不发生位移，在基坑上部设置地锚，与模板外侧主次龙骨采用Φ14mm 钢丝绳拉结，间距450mm设置一道。
在浇筑混凝土过程中，严格控制打灰速度、时间及分层浇筑厚度，应待上层混凝土初凝前，再进行下一层混凝土的浇筑，并且振捣棒要插入上层混凝土50mm，保证振捣密实、均匀。
