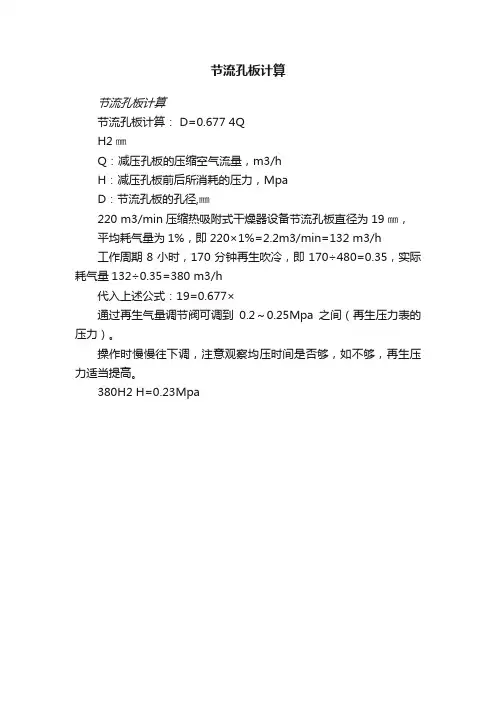

节流孔板孔径及壁厚计算

节流孔板的原理管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是：流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。

该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。

1汽蚀现象节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。

流束的最小横断面出现在实际缩口的下游，称为缩流断面。

在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。

当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大内部紊流和能量消耗的结果。

如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。

如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。

如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。

由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化（见图2）。

流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。

我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。

闪蒸和空化的主要区别在于汽泡是否破裂。

存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷表面磨损相当厉害，其表现为冲刷面有平滑抛光的外形。

闪蒸也产生噪音和振动，但其声级值一般为80 dB以下，不超出规范规定的许可范围。

空化则不然，汽泡破裂和高速冲击会引起严重的噪音，管道振动大，在流道表面极微小的面积上，冲击力形成的压力可高达几百甚至上千兆帕，冲击频率可达每秒几万次，在短时间内就可能引起冲刷面的严重损坏，其表现为冲刷面会产生类似于煤渣的粗糟表面。

附录C 限流孔板计算限流孔板计算见《限流孔板计算表》，计算说明如下：1 输入数据介质相态：根据介质情况填写相应字母。

G—气体L—气体G/L—气体/液体正常流量：根据物料和热量平衡数据表填写。

孔板前流体正常温度：根据物料和热量平衡数据表填写孔板前流体正常温度。

计算临界限流压力的公式选择说明：根据流体情况填写相应数字。

1—饱和蒸汽2—过热蒸汽及多原子气体3—空气及双原子气体孔板流量系数：由本附录“限流孔板C-Re-d/D关系图”查取。

孔板作用：根据孔板作用填写相应数字：1－降压作用 2－限流作用孔数：根据情况填写相应数字：1－单孔 2－多孔板数：根据情况填写相应数字： 1－单板 2－多板2 计算数据2.1孔板前压力孔板前压力（P1）根据管道压力降计算结果填写。

2.2 孔板后压力a. 气体、蒸汽：根据管道压力降计算得出的孔板后压力（P2）、计算的临界限流压力（Pc），取两者中的较大值。

推荐的临界限流压力值计算如下：饱和蒸汽：Pc=0.58P1过热蒸汽及多原子气体：Pc=0.55P1空气及双原子气体：Pc=0.53P1b.液体：根据压力降计算结果填写。

2.3 孔板压差孔板压差为ΔP= P1-P2，式中：ΔP—通过孔板的压降，MPa P1—孔板前压力，MPa(A)P2—孔板后压力，MPa(A)2.4 计算孔径a. 气体、蒸汽单板孔板]1)())[(1)((1078.43122126120kk P P P P k kZT M P C Wd k+--••••=式中： W —流体流量，kg/hC —孔板流量系数d 0—孔板孔径，m D —管道内径，mP 1—孔板前压力，MPa （A ） P 2—孔板后压力，MPa （A ） M —分子量 Z —压缩系数。

T —孔板前流体温度，K k —绝热指数，k=Cp/Cv Cp —流体定压热容，kJ/(kg ·K)Cv —流体定容热容，kJ/(kg ·K)b. 液体单板孔板1000/1045.128620γ•∆••=P C Qd式中： Q —液体流量，m 3/h ΔP —通过孔板的压降，MPaγ—液体密度，kg/m 3c.气-液两相流孔板分别按气、液流量用各自公式计算气相和液相孔板孔径，然后按下式计算两相流孔板孔径：22V L d d d +=式中： d —两相流孔板孔径，m d L —液相孔板孔径，md V —气相孔板孔径，md.限流作用的孔板按上述公式计算孔板的孔径，然后根据值和k 值，查本附录“γc -k-d 0/D 关系表”求取临界流率压力比（γc ），当每块孔板前后压力比P 2/P 1≤γc 时，可使液体流量限制在一定数值，说明计算有d 0有效，否则需调整压降或管径，重新计算。

管路限流孔板的计算限流孔板作为节流元件，由于具有结构简单、易加工、制造成本低、安装方便等优点，在满足工艺要求的前提下，使用限流孔板代替调节阀来限定流量或降低压力，将会大大地降低投资和操作维修费用。

特点1．可以限定流量。

2．可以降低压力。

3．可同时限流降压。

流体为气体时，如果只是为了限定流量，对下游的压力没有要求，单段限流孔板即可满足要求。

但如果在限定流量的同时还要限制孔板下游侧压力，单段限流孔板就满足不了这一要求，因为单段限流孔板不大可能在限定流量的同时还限制下游的压力，这时就应采用多段限流孔板来实现。

工作原理孔板可以作为节流元件用来限定流量和降低压力。

当孔板前后存在一定压差，流体流经孔板，对于一定的孔径，流经孔板的流量随着压差增大而增大。

但当压差超过某一数值(称为临界压差)时，流体通过孔板缩孔处的流速达到音速，这时，无论压差如何增加，流经孔板的流量将维持在一定数值而不再增加。

限流孔板就是根据这一原理来限定流体的流量和降低压力的。

规格DN10～1000目的：化工厂、石油化工厂装置管路的限流孔板设置在管道上，用于限制流体的流量或降低流体的压力。

使用范围：管路的限流孔板应用于以下几个方面：限流孔板为一同心锐孔板，用于限制流体的流量或降低流体的压力。

流体通过孔板就会产生压力降，通过孔板的流量则随压力降的增大而增大。

但当压力降超过一定数值，即超过临界压力降时，不论出口压力如何降低，流量将维持一定的数值而不再增加。

限流孔板就是根据这个原理用来限制流体的流量或降低流体的压力。

1．工艺物料需要降压且精度要求不高。

2．在管道中阀门上、下游需要有较大压降时，为减少流体对阀门的冲蚀，当经孔板节流不会产生气相时，可在阀门上游串联孔板。

3．流体需要小流量且连续流通的地方，如泵的冲洗管道、热备用泵的旁路管道（低流量保护管道）、分析取样管等场所。

4．需要降压以减少噪声或磨损的地方，如放空系统。

（《工艺系统工程设计技术规定》HG/T20570.15-1995）分类及选型要点 1． 分类限流孔板按孔板上开孔数分为单孔板和多孔板；按板数可分为单板和多板。

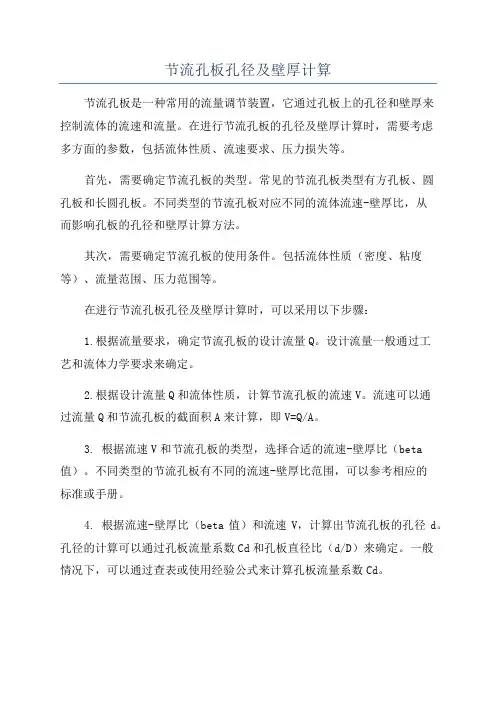

节流孔板孔径及壁厚计算节流孔板是一种常用的流量调节装置，它通过孔板上的孔径和壁厚来控制流体的流速和流量。

在进行节流孔板的孔径及壁厚计算时，需要考虑多方面的参数，包括流体性质、流速要求、压力损失等。

首先，需要确定节流孔板的类型。

常见的节流孔板类型有方孔板、圆孔板和长圆孔板。

不同类型的节流孔板对应不同的流体流速-壁厚比，从而影响孔板的孔径和壁厚计算方法。

其次，需要确定节流孔板的使用条件。

包括流体性质（密度、粘度等）、流量范围、压力范围等。

在进行节流孔板孔径及壁厚计算时，可以采用以下步骤：1.根据流量要求，确定节流孔板的设计流量Q。

设计流量一般通过工艺和流体力学要求来确定。

2.根据设计流量Q和流体性质，计算节流孔板的流速V。

流速可以通过流量Q和节流孔板的截面积A来计算，即V=Q/A。

3. 根据流速V和节流孔板的类型，选择合适的流速-壁厚比（beta 值）。

不同类型的节流孔板有不同的流速-壁厚比范围，可以参考相应的标准或手册。

4. 根据流速-壁厚比（beta值）和流速V，计算出节流孔板的孔径d。

孔径的计算可以通过孔板流量系数Cd和孔板直径比（d/D）来确定。

一般情况下，可以通过查表或使用经验公式来计算孔板流量系数Cd。

5.得到孔径d后，可以选择合适的孔板厚度。

孔板的厚度可以根据孔径和流体压力来确定。

一般情况下，孔板的厚度应保证足够的强度和稳定性，同时要满足流体流过孔板时的扩张和收缩。

需要注意的是，以上步骤只是一个大致的计算过程，实际设计中还需考虑到孔板材料的选取、边缘修整、孔板上游和下游补偿孔等因素。

综上所述，节流孔板的孔径和壁厚计算是一个复杂的过程，需要综合考虑多个因素。

在实际设计中，可以参考相关的标准或手册，或者借助流量计算软件进行计算。

同时，需要根据实际情况进行验证和调整，以保证节流孔板的可靠性和精度。

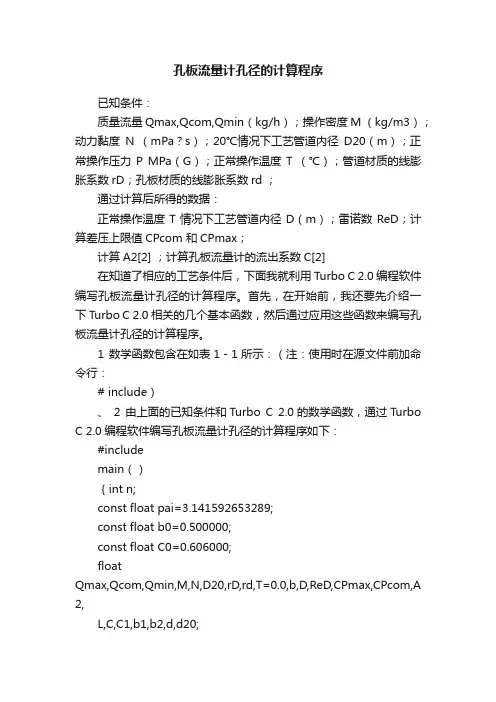

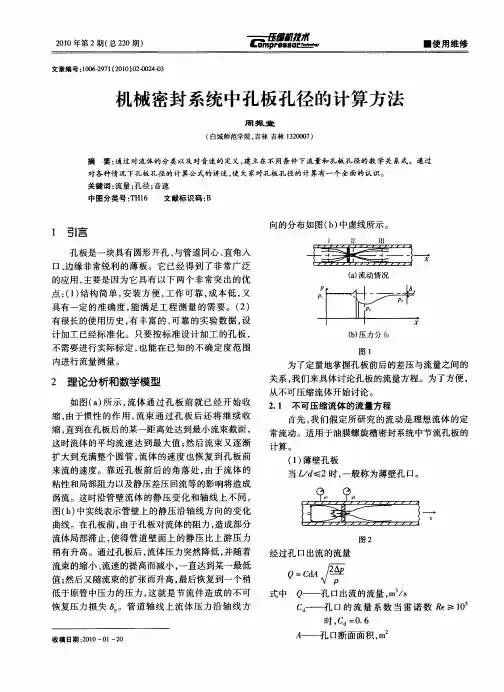

孔板流量计孔径的计算程序已知条件：质量流量Qmax,Qcom,Qmin（kg/h）；操作密度M （kg/m3）；动力黏度N （mPa？s）；20℃情况下工艺管道内径D20（m）；正常操作压力P MPa（G）；正常操作温度T （℃）；管道材质的线膨胀系数rD；孔板材质的线膨胀系数rd ；通过计算后所得的数据：正常操作温度T情况下工艺管道内径D（m）；雷诺数ReD；计算差压上限值CPcom 和CPmax；计算A2[2] ；计算孔板流量计的流出系数C[2]在知道了相应的工艺条件后，下面我就利用Turbo C 2.0编程软件编写孔板流量计孔径的计算程序。

首先，在开始前，我还要先介绍一下Turbo C 2.0相关的几个基本函数，然后通过应用这些函数来编写孔板流量计孔径的计算程序。

1 数学函数包含在如表1－1所示：（注：使用时在源文件前加命令行：# include）、2 由上面的已知条件和Turbo C 2.0的数学函数，通过Turbo C 2.0编程软件编写孔板流量计孔径的计算程序如下：#includemain（）｛int n;const float pai=3.141592653289;const float b0=0.500000;const float C0=0.606000;floatQmax,Qcom,Qmin,M,N,D20,rD,rd,T=0.0,b,D,ReD,CPmax,CPcom,A 2,L,C,C1,b1,b2,d,d20;printf（"Qmax,Qcom,Qmin,M,N,D20,rD,rd,T=\n"）;scanf（"%f%f%f%f%e%f%e%e%f",&Qmax,&Qcom,&Qmin,&M,&N,& D20,&rD,&rd,&T）;/＊输入已知的工艺参数＊/D=D20＊（1+rD＊（T-20））;ReD=4＊Qcom/（3600＊pai＊N＊D）;CPcom=pow（4＊Qcom＊sqrt（1-pow（b0,4））/（3600＊pai＊b0＊b0＊D＊D＊C0）,2）＊1/（2＊M）;CPmax=CPcom＊pow（（Qmax/Qcom）,2）;A2=4＊Qcom/（3600＊pai＊D＊D＊sqrt（2＊25e3＊M））;printf（"CPcom=%6.10f\n",CPcom）;printf（"CPmax=%6.10f\n",CPmax）;if（ReD>2e5）/＊利用Turbo C的if判断语句对雷诺数进行判断计算＊/｛b=pow（1+pow（（0.60/A2）,2）,-0.25）;｝if（ReD<2e5）｛b=pow（1+pow（（0.60/A2+0.06）,2）,-0.25）;｝L=0.0254/D;C=0.5961+0.0261＊pow（b,2）-0.216＊pow（b,8）+0.000521＊pow（（（pow（10,6）＊b）/ReD）,0.7）+（（0.0188+0.0063＊pow（（19000＊b/ReD）,0.8）））＊pow（b,3.5）＊pow（（pow（10,6）/ReD）,0.3）+（0.043+0.080＊exp（-10＊L）-0.123＊exp（-7＊L））＊（1-0.11＊pow（（19000＊b/ReD）,0.8））＊（pow（b,4）/（1-pow（b,4）））-0.031＊（2＊L/（1-b）-0.8＊pow（2＊L/（1-b）,1.1））＊pow（b,1.3）;b1=pow（1+pow（（C/A2）,2）,-0.25）;C1=0.5961+0.0261＊pow（b1,2）-0.216＊pow（b1,8）+0.000521＊pow（（（pow（10,6）＊b1）/ReD）,0.7）+（（0.0188+0.0063＊pow（（19000＊b1/ReD）,0.8）））＊pow（b1,3.5）＊pow（（pow（10,6）/ReD）,0.3）+ （0.043+0.080＊exp（-10＊L）-0.123＊exp（-7＊L））＊（1-0.11＊pow（（19000＊b1/ReD）,0.8））＊（pow（b1,4）/（1-pow（b1,4）））-0.031＊（2＊L/（1-b1）-0.8＊pow（2＊L/（1-b1）,1.1））＊pow（b1,1.3）;b2=pow（1+pow（（C1/A2）,2）,-0.25）;for（n=2;fabs（b2-b1）>1.0e-10;n++）/＊利用Turbo C的for循环语句进行迭代计算＊/｛b=b1;C=0.5961+0.0261＊pow（b,2）-0.216＊pow（b,8）+0.000521＊pow（（（pow（10,6）＊b）/ReD）,0.7）+（（0.0188+0.0063＊pow（（19000＊b/ReD）,0.8）））＊pow（b,3.5）＊pow（（pow（10,6）/ReD）,0.3）+（0.043+0.080＊exp（-10＊L）-0.123＊exp（-7＊L））＊（1-0.11＊pow（（19000＊b/ReD）,0.8））＊（pow（b,4）/（1-pow（b,4）））-0.031＊（2＊L/（1-b）-0.8＊pow（2＊L/（1-b）,1.1））＊pow（b,1.3）;b1=pow（1+pow（（C/A2）,2）,-0.25）;C1=0.5961+0.0261＊pow（b1,2）-0.216＊pow（b1,8）+0.000521＊pow（（（pow（10,6）＊b1）/ReD）,0.7）+（（0.0188+0.0063＊pow（（19000＊b1/ReD）,0.8）））＊pow（b1,3.5）＊pow（（pow（10,6）/ReD）,0.3）+（0.043+0.080＊exp（-10＊L）-0.123＊exp（-7＊L））＊（1-0.11＊pow（（19000＊b1/ReD）,0.8））＊（pow（b1,4）/（1-pow（b1,4）））-0.031＊（2＊L/（1-b1）-0.8＊pow（2＊L/（1-b1）,1.1））＊pow（b1,1.3）;b2=pow（1+pow（（C1/A2）,2）,-0.25）;｝printf（"C1=%6.10f\n",C1）; /＊输出计算孔板流量计的流出系数C1＊/printf（"b2=%6.10f\n\n",b2）; /＊输出计算孔板流量计的直径比b2＊/d=D＊b2;d20=d/（1+rd＊（T-20））;printf（"d20=%6.10f\n\n",d20）;/＊输出计算孔板流量计在20℃情况下孔板节流孔直径d20＊/｝以上就是计算孔板流量计孔径的计算程序。

节流孔板的原理管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是：流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。

该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。

1汽蚀现象节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。

流束的最小横断面出现在实际缩口的下游，称为缩流断面。

在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。

当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大内部紊流和能量消耗的结果。

如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。

如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。

如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴,高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。

由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化（见图2）。

流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。

我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。

闪蒸和空化的主要区别在于汽泡是否破裂。

存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷表面磨损相当厉害，其表现为冲刷面有平滑抛光的外形。

闪蒸也产生噪音和振动，但其声级值一般为80dB以下，不超出规范规定的许可范围。

空化则不然，汽泡破裂和高速冲击会引起严重的噪音，管道振动大，在流道表面极微小的面积上，冲击力形成的压力可高达几百甚至上千兆帕，冲击频率可达每秒几万次，在短时间内就可能引起冲刷面的严重损坏，其表现为冲刷面会产生类似于煤渣的粗糟表面。

节流孔板的原理管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是：流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。

该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。

1汽蚀现象节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。

流束的最小横断面出现在实际缩口的下游，称为缩流断面。

在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。

当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大部紊流和能量消耗的结果。

如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。

如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。

如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。

由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化（见图2）。

流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。

我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。

闪蒸和空化的主要区别在于汽泡是否破裂。

存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷表面磨损相当厉害，其表现为冲刷面有平滑抛光的外形。

闪蒸也产生噪音和振动，但其声级值一般为80 dB以下，不超出规规定的许可围。

空化则不然，汽泡破裂和高速冲击会引起严重的噪音，管道振动大，在流道表面极微小的面积上，冲击力形成的压力可高达几百甚至上千兆帕，冲击频率可达每秒几万次，在短时间就可能引起冲刷面的严重损坏，其表现为冲刷面会产生类似于煤渣的粗糟表面。

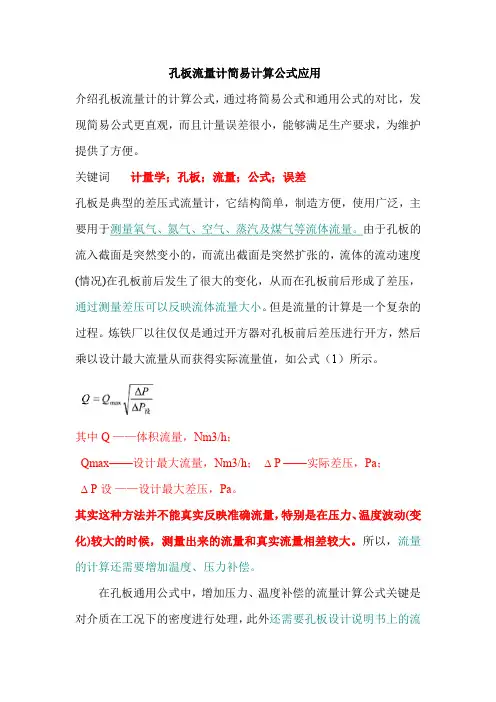

孔板流量计简易计算公式应用介绍孔板流量计的计算公式，通过将简易公式和通用公式的对比，发现简易公式更直观，而且计量误差很小，能够满足生产要求，为维护提供了方便。

关键词计量学；孔板；流量；公式；误差孔板是典型的差压式流量计，它结构简单，制造方便，使用广泛，主要用于测量氧气、氮气、空气、蒸汽及煤气等流体流量。

由于孔板的流入截面是突然变小的，而流出截面是突然扩张的，流体的流动速度(情况)在孔板前后发生了很大的变化，从而在孔板前后形成了差压，通过测量差压可以反映流体流量大小。

但是流量的计算是一个复杂的过程。

炼铁厂以往仅仅是通过开方器对孔板前后差压进行开方，然后乘以设计最大流量从而获得实际流量值，如公式（1）所示。

其中Q ——体积流量，Nm3/h；Qmax——设计最大流量，Nm3/h；∆ P ——实际差压，Pa；∆ P设——设计最大差压，Pa。

其实这种方法并不能真实反映准确流量，特别是在压力、温度波动(变化)较大的时候，测量出来的流量和真实流量相差较大。

所以，流量的计算还需要增加温度、压力补偿。

在孔板通用公式中，增加压力、温度补偿的流量计算公式关键是对介质在工况下的密度进行处理，此外还需要孔板设计说明书上的流量系数、孔板开孔直径、膨胀系数、工况密度等参数，公式比较复杂；经过大量的数据统计获得的简易公式则简单得多，只要有孔板的设计最大流量、设计差压和设计压力，即可准确获得实际流量值。

1、孔板流量计计算公式；1.1 通用计算公式：其中Q----体积流量，Nm3/h； K----系数；d----工况下节流件开孔直径，mm；ε----膨胀系数；α----流量系数；∆ P----实际差压，Pa；ρ----介质工况密度，kg/m3。

公式（2）中的介质工况密度ρ和温度、压力有关，根据克拉珀龙方程，有（3）P ----压力，单位Pa；V ----体积，单位m3；T ----绝对温度，K；n ----物质的量；R ----气体常数。

节流孔板的原理及限流计算节流孔板的原理管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是:流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。

该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。

1汽蚀现象节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。

流束的最小横断面出现在实际缩口的下游，称为缩流断面。

在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。

当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大内部紊流和能量消耗的结果。

如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。

如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。

如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。

由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化(见图2)。

流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。

我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。

闪蒸和空化的主要区别在于汽泡是否破裂。

存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷表面磨损相当厉害，其表现为冲刷面有平滑抛光的外形。

闪蒸也产生噪音和振动，但其声级值一般为80 dB以下，不超出规范规定的许可范围。

空化则不然，汽泡破裂和高速冲击会引起严重的噪音，管道振动大，在流道表面极微小的面积上，冲击力形成的压力可高达几百甚至上千兆帕，冲击频率可达每秒几万次，在短时间内就可能引起冲刷面的严重损坏，其表现为冲刷面会产生类似于煤渣的粗糟表面。
