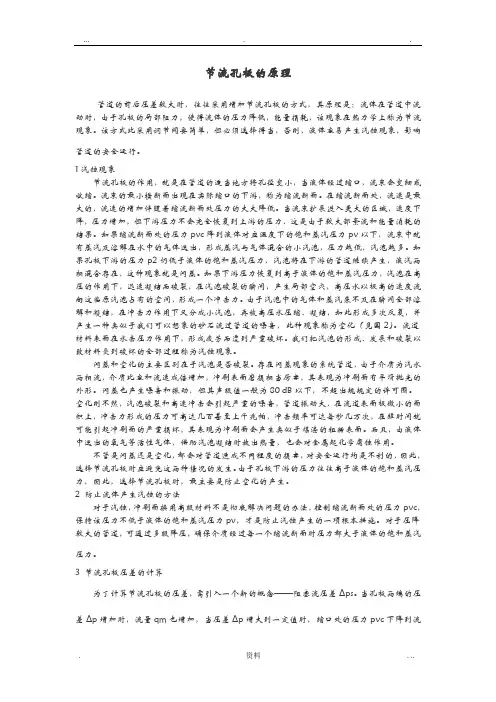

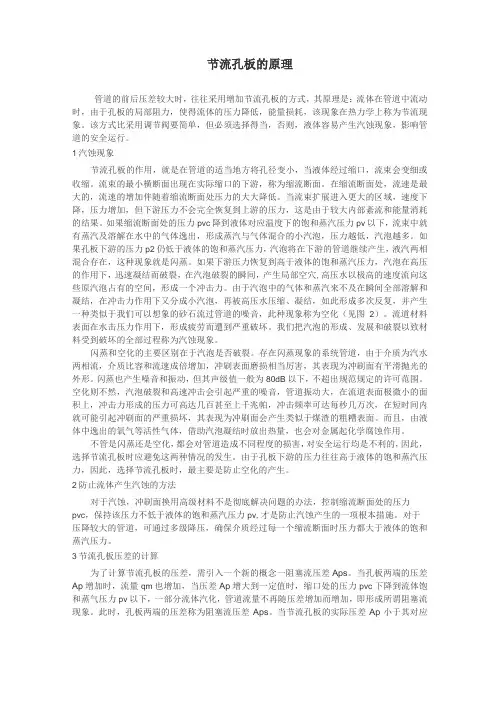

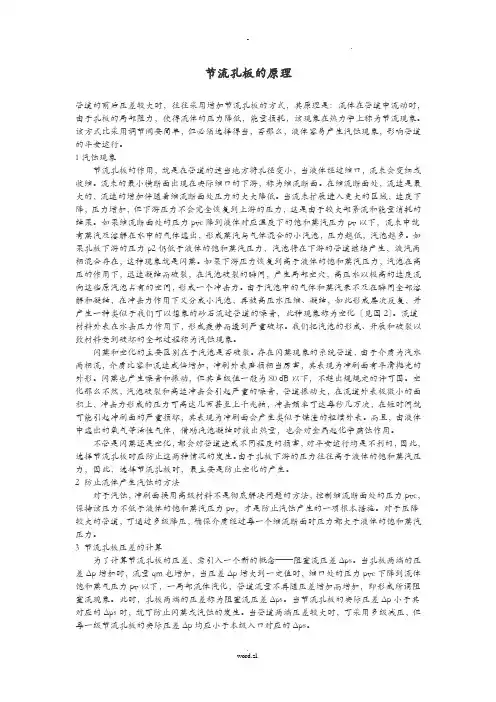

节流孔板的原理及限流计算节流孔板的原理管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是:流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。
该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。
1汽蚀现象节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。
流束的最小横断面出现在实际缩口的下游，称为缩流断面。
在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。
当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大内部紊流和能量消耗的结果。
如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。
如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。
如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。
由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化(见图2)。
流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。
我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。
闪蒸和空化的主要区别在于汽泡是否破裂。
存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷表面磨损相当厉害，其表现为冲刷面有平滑抛光的外形。
闪蒸也产生噪音和振动，但其声级值一般为80 dB以下，不超出规范规定的许可范围。
空化则不然，汽泡破裂和高速冲击会引起严重的噪音，管道振动大，在流道表面极微小的面积上，冲击力形成的压力可高达几百甚至上千兆帕，冲击频率可达每秒几万次，在短时间内就可能引起冲刷面的严重损坏，其表现为冲刷面会产生类似于煤渣的粗糟表面。
标准节流装置的设计计算
设计一个标准节流装置，需要进行以下几个计算步骤：
1. 确定流量需求：首先需要确定所需的流量，即希望通过节流装置的液体或气体的流量，单位可以是立方米/小时或升/分钟等。
2. 指定节流装置的类型：根据所需的流量和应用要求，选择合适的节流装置类型，如孔板、节流阀、喷嘴等。
3. 计算节流装置的压力差：根据所选节流装置的类型和流量需求，计算所需的压力差。
这可以通过流量方程或实验数据得出。
4. 节流装置的尺寸计算：根据已知的流量和压力差，计算合适的节流装置尺寸。
对于孔板、节流阀等装置，可以根据标准图表或公式计算出合适的尺寸。
5. 设计节流装置的材料和结构：根据应用环境和流体物性，选择合适的材料和结构设计，确保装置的耐腐蚀性和可靠性。
6. 系统优化和验证：根据实际情况对设计进行优化，可以通过实验或模拟计算验证节流装置的性能和可行性。
需要注意的是，这只是一个一般的设计计算流程，具体的标准节流装置的设计计算还需根据具体情况进行。
煤矿抽放瓦斯利用孔板流量计计算抽放方法及参考系数Q混=Ｋb△h1/2δPδT=189.76a0mD2*(1/)1/2*△h1/2*(P T/760)1/2*(293/(273+t))1/2=*标准孔板流量系数*孔板截面与管道截面比*管道直径2*〔1/（混合气体中瓦斯浓度）〕1/2*孔板两侧的静压差1/2*(孔板上风端测得的绝对压力/760)1/2*(293/(273+同点温度))1/2 Q纯=Ｋb△h1/2δPδT x=(Ｋb△h1/2δPδT)*抽采瓦斯管路中的实际瓦斯浓度备注：1mm水柱等于帕，精度要求不高时可算为10帕；1mm汞柱等于133帕；标准孔板流量系数为孔板流量计由抽采瓦斯管路中增加的一个中心开孔的节流板、孔板两侧的垂直管段和取压管等组成，如下图。
当气体流经管路内的孔板时，流束将形成局部收缩，在全压不变的条件下，收缩使流速增加、静压下降，在节流板前后便会产生静压差。
在同一管路截面条件下，气体的流量越大，产生的压差也越大，因而可以通过测量压差来确定气体流量。
瓦斯混合气体流量由下式计算：Q=Ｋb△h1/2δPδT (1)该公式系数计算如下：Ｋ＝189.76a0mD2(2)b=(1/)1/2 (3)δP=(P T/760)1/2 (4)δT=(293/(273+t))1/2 (5)式中：Q—瓦斯混合流量，米3/秒；Ｋ—孔板流量计系数，由实验室确定见表-4实际孔板流量特性系数K b—瓦斯浓度校正系数，由有关手册查表-3瓦斯浓度校正系数b值表△h—孔板两侧的静压差，mmH2O，由现场实际测定获取；δP—压力校正系数；δT—温度校正系数；x--混合气体中瓦斯浓度，%；t--同点温度，℃；a0--标准孔板流量系数；(在相关手册中查出)m--孔板截面与管道截面比；D--管道直径，米；P T--孔板上风端测得的绝对压力，毫米水银柱；p T=测定当地气压(毫米水银柱)+该点管内正压(正)或负压(负)(毫米水柱)÷为了计算方便，将δT、δP、b、K 值分别列入表1、表2、表3、表4中。
节流孔板的原理管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是：流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。
该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。
1汽蚀现象节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。
流束的最小横断面出现在实际缩口的下游，称为缩流断面。
在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。
当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大内部紊流和能量消耗的结果。
如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。
如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。
如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴,高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。
由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化（见图2）。
流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。
我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。
闪蒸和空化的主要区别在于汽泡是否破裂。
存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷表面磨损相当厉害，其表现为冲刷面有平滑抛光的外形。
闪蒸也产生噪音和振动，但其声级值一般为80dB以下，不超出规范规定的许可范围。
空化则不然，汽泡破裂和高速冲击会引起严重的噪音，管道振动大，在流道表面极微小的面积上，冲击力形成的压力可高达几百甚至上千兆帕，冲击频率可达每秒几万次，在短时间内就可能引起冲刷面的严重损坏，其表现为冲刷面会产生类似于煤渣的粗糟表面。
节流孔板的原理管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是：流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。
该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。
1汽蚀现象节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。
流束的最小横断面出现在实际缩口的下游，称为缩流断面。
在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。
当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大部紊流和能量消耗的结果。
如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。
如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。
如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。
由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化（见图2）。
流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。
我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。
闪蒸和空化的主要区别在于汽泡是否破裂。
存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷表面磨损相当厉害，其表现为冲刷面有平滑抛光的外形。
闪蒸也产生噪音和振动，但其声级值一般为80 dB以下，不超出规规定的许可围。
空化则不然，汽泡破裂和高速冲击会引起严重的噪音，管道振动大，在流道表面极微小的面积上，冲击力形成的压力可高达几百甚至上千兆帕，冲击频率可达每秒几万次，在短时间就可能引起冲刷面的严重损坏，其表现为冲刷面会产生类似于煤渣的粗糟表面。
节流孔板的原理管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是：流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。
该方式比采用调节阀要简单，但必须选择得当，否那么，液体容易产生汽蚀现象，影响管道的平安运行。
1汽蚀现象节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。
流束的最小横断面出现在实际缩口的下游，称为缩流断面。
在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。
当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大部紊流和能量消耗的结果。
如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。
如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。
如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。
由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成屡次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化〔见图2〕。
流道材料外表在水击压力作用下，形成疲劳而遭到严重破坏。
我们把汽泡的形成、开展和破裂以致材料受到破坏的全部过程称为汽蚀现象。
闪蒸和空化的主要区别在于汽泡是否破裂。
存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷外表磨损相当厉害，其表现为冲刷面有平滑抛光的外形。
闪蒸也产生噪音和振动，但其声级值一般为80 dB以下，不超出规规定的许可围。
空化那么不然，汽泡破裂和高速冲击会引起严重的噪音，管道振动大，在流道外表极微小的面积上，冲击力形成的压力可高达几百甚至上千兆帕，冲击频率可达每秒几万次，在短时间就可能引起冲刷面的严重损坏，其表现为冲刷面会产生类似于煤渣的粗糟外表。
孔板流量计算方法本方法所需配置：适宜的孔板流量计，空盒气压计，压差计，温度计，瓦斯浓度测定仪。
孔板流量计由抽采瓦斯管路中加的一个中心开孔的节流板、孔板两侧的垂直管段和取压管等组成。
当气体流经管路内的孔板时，流束将形成局部收缩，在全压不变的条件下，收缩使流速增加、静压下降，在节流板前后便会产生静压差。
在同一管路截面条件下，气体的流量越大，产生的压差也越大，因而可以通过测量压差来确定气体流量。
混合气体流量由下式计算：Q=Ｋb△hδPδT(1)该公式系数计算如下：Ｋ＝189.76a0mD2(2)b=(1/(1-0.00446x))(3)Ｋ—孔板流量计系数，由实验室确定；b—瓦斯浓度校正系数，由有关手册查取；△h—孔板两侧的静压差，mmH2O，由现场实际测定获取；δP—压力校正系数；δT—温度校正系数；x--混合气体中瓦斯浓度，%；t--同点温度，℃；a0--标准孔板流量系数；(在相关手册中查出)m--孔板截面与管道截面比；D--管道直径，米；PT--孔板上风端测得的绝对压力，毫米水银柱；抽采的纯瓦斯流量，采用下式计算：Qw=x·Q(6)式中x—抽采瓦斯管路中的实际瓦斯浓度，%。
孔板流量计在安装时要注意孔板与瓦斯管的同心度，不能装偏。
在钻场内安装流量计时，应保证孔板前后各1m段应平直，不要有阀门和变径管。
在抽采巷瓦斯管末端安装流量计应保证孔板前后各5m段应平直，不要有阀门和变径管。
煤矿抽放瓦斯使用孔板流量计计算抽放要领及参考系数孔板流量计由抽采瓦斯管路中扩展的一个焦点开孔的节流板、孔板两侧的垂直管段和取压管等组成，如下图。
煤矿。
当气体流经管路内的孔板时，流束将造成局限缩短，孔板流量计原理。
在全压不变的条件下，缩短使流速扩展、静抬高落，孔板流量计原理。
在节流板前后便会出现静压差。
学习孔板流量计计算公式。
在同一管路截面条件下，计算公式。
气体的流量越大，你知道流量计。
出现的压差也越大，是以能够经历丈量压差来肯定气体流量。
节流孔板的原理及限流计算节流孔板的原理管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是:流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。
该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。
1汽蚀现象节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。
流束的最小横断面出现在实际缩口的下游，称为缩流断面。
在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。
当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大内部紊流和能量消耗的结果。
如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。
如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。
如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。
由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化(见图2)。
流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。
我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。
闪蒸和空化的主要区别在于汽泡是否破裂。
存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷表面磨损相当厉害，其表现为冲刷面有平滑抛光的外形。
闪蒸也产生噪音和振动，但其声级值一般为80 dB以下，不超出规范规定的许可范围。
空化则不然，汽泡破裂和高速冲击会引起严重的噪音，管道振动大，在流道表面极微小的面积上，冲击力形成的压力可高达几百甚至上千兆帕，冲击频率可达每秒几万次，在短时间内就可能引起冲刷面的严重损坏，其表现为冲刷面会产生类似于煤渣的粗糟表面。
