几个断路器参数的含义-塑壳断路器参数含义是什么塑壳断路器能够在电流超过跳脱设定后自动切断电流。
塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。
塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。
其脱扣单元分为：热磁脱扣与电子脱扣器。
常用的，额定电流共有以下几种 16 25 30 40 50 60 75 80 100 125 160 200 225 250 315 350 400 500 630 A。
塑壳断路器的主要参数⑴额定电压塑壳断路器铭牌上的额定电压是指断路器主触头的额定电压，是保证接触器触头长期正常工作的电压值。
（2）额定电流接触器铭牌上的额定电流是指路器主触头的额定电流，是保证接触器触头长期正常工作的电流值。
⑶脱扣电流脱扣电流是使过电流脱扣器动作的电流设定值，当电路短路或负载严重超载，负载电流大于脱扣电流时，断路器主触头分断。
⑷过载保护电流、时间曲线过载保护电流、时间曲线，为反时限特性曲线，过载电流越大，热脱扣器动作的时间就越短。
⑸欠电压脱扣器线圈的额定电压欠电压脱扣器线圈的额定电压一定要等于线路额定电压。
⑹分励脱扣器线圈的额定电压分励脱扣器线圈的额定电压一定要等于控制控制电源电压。
⑺额定极限短路分断能力Icu塑壳断路器的分断能力指标有两种：额定极限短路分断能力Icu和额定运行短路分断能力Ics。
额定极限短路分断能力Icu，是断路器分断能力极限参数，分断几次短路故障后，断路器分断能力将有所下降。
额定运行短路分断能力Ics，是断路器的一种分断指标，即分断几次短路故障后，还能保证其正常工作。
对塑壳式断路器而言， Ics只要大于25%Icu就算合格，目前市场上断路器的Ics大多数在（50%—75%）Icu之间。
⑻限流分断能力限流分断能力是指电路发生短路时，断路器跳闸时限制故障电流的能力。
电路发生短路时，塑壳断路器触头快速打开，产生电弧，相当于在线路中串入1个迅速增加的电弧电阻，从而限制了故障电流的增加，降低了短路电流的电磁效应、电动效应和热效应对断路器和用电设备的不良影响，延长断路器的使用寿命。
塑壳断路器附件含义
断路器33002 3300、3200、3340等各代码的意义
3300中,第一个3是表示断路器极数是3极第二个3表示脱扣方式是复式脱扣即有过载保护和短路保护。
如果第二个数字是2,表示断路器只有短路保护。
如果是0,表示断路器没有保护功能,就跟刀开关一样。
第3-4位数字表示内部附件代码，如图00表示不带附件功能32002,第一个3是指3级，接着的2是指电磁瞬时脱扣器，0是指无内部附件，最后个2是指电动机保护型。
3340是带分励和双
TMD是指热磁脱扣，MA是针对电机用的脱扣，毕竟电机启动电流大，用一般的脱扣会由于过载跳闸。
而MIC这种类型是跟TMD对应了，它是电子式脱扣，2.2和2.3的区别在于，前者用于100-250A,后者用于400-630A的，如果是400和630只有电子脱扣类型，没有热磁脱扣。

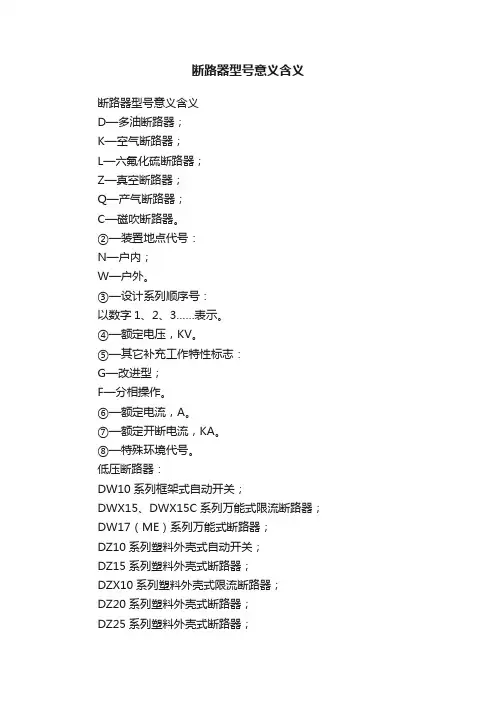

高低压断路器文字符号和数字意义来源：机械论坛（）断路器的文字符号和数字表征的意义：目前我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成：其代表意义为：①—产品字母代号，用下列字母表示：S—少油断路器；D—多油断路器；K—空气断路器；L—六氟化硫断路器；Z—真空断路器；Q—产气断路器；C—磁吹断路器。
②—装置地点代号；N—户内，W—户外。
③—设计系列顺序号；以数字1、2、3……表示。
④—额定电压，KV。
⑤—其它补充工作特性标志，G—改进型，F—分相操作。
⑥—额定电流，A。
⑦—额定开断电流，KA。
⑧—特殊环境代号。
低压断路器：DW10系列框架式自动开关；DWX15、DWX15C系列万能式限流断路器；DW17（ME）系列万能式断路器；DZ10系列塑料外壳式自动开关；DZ15系列塑料外壳式断路器；DZX10系列塑料外壳式限流断路器；DZ20系列塑料外壳式断路器；DZ25系列塑料外壳式断路器；高压断路器：DW系列高压户外安装多油断路器；SW系列高压户外安装少油断路器；SN系列高压户内安装少油断路器；ZW系列高压户外安装真空断路器；ZN系列高压户内安装真空断路器；LW系列高压户外安装SF6断路器；LN系列高压户内安装SF6断路器；注：1、这里的部分型号现已停产，但还有在装的在用。
2、外国引进、合资型号等未列入。
补充：GW-110(III)W-630G------隔离开关W------户外使用110------适用于额定电压为110KV的系统中（Ⅲ）-------Ⅲ型（设计序号）630---------适用于额定电流在630A以下的系统中[$page]GN22-10/2000G------------隔离开关N------------户内使用22-----------设计序号2000-----------适用于额定电流在2000A以下的系统中SW2-110IIS-------------少油断路器W-------------户外使用2------------设计序号110----------适用于额定电压为110KV的系统中II-----------本系列开关中的II型开关参考：/thread-176816-1-1.htm。
住宅户内配电箱选2P ,其他的一般3P，漏电4P，双电源4P1P+N与2P1P+N也就是DPN，是指一根相线+一根中性线，这根接相线极具有正常分断能力（就是用手去断开）和过载、短路等保护分断功能（就是出现故障后自动断开），而这根接中性线极（在断路器上标示N）只就有正常的分断能力（用手去断开），而不具有保护分断功能。
它是施耐德C65系列中的一种。
而2P是指你所接的不管是一根相线+一根中性线还是两根都是相线，这两极都具有正常分断能力（用手去断开）和保护分断功能（出现故障后自动断开）。
施耐德C32、C45、C65都有这种型号。
相对来说1P+N比2P要便宜。
也就是说2P应用比1P+N要广泛一些了。
它并不是像上面大家说的1P+N通常指漏电断路器。
普通的插座回路用1P+N完全可以，但是如果你要加漏电的话就不行了，因为DPN（1P+N）的断路器不能拼装漏电保护附件和其他电器附件。
它的其它参数为：脱扣曲线为C型（专用于配电保护）；断路器的宽度为18mm;额定电流为3A、6A、10A、16A、20A。
如果要带漏电你可以选用DPNK型，DPNN型，DPNvigi和DPNvigiG，DPNNvigi型等，也可以用C65N-C 20A/2P+VE型断路器。
再说一遍，三相电用的漏电断路器一般分3种断路器，一种是3P的，一种是3PN的，一种是4P的。
3P：就3个接线只是给纯三相用电设备用的，相对地或者相间短路时会跳闸，不能有单相负荷，不然某相对N线有负荷后，N线回流断路器会作为漏电流动作。
3PN：4个接线L1L2L3N都过互感器线圈后面可以使用三相电，也可以使用单相电，无论三相负载是否平衡，漏电开关不动作；仅在漏电时候动作。
也就是说单相接地或者相间短路时候动作。
4P：4个接线L1L2L3都过互感器线圈使用方法同3PN，区别只是4P断N线，3P的不断N线。
对于微型断路器来说，1P+N、1P、2P一般都用来作为单相用电器的通断控制，但效果不同。
断路器型号含义例：S N420G/80003000少油断路器户内式设计序号20kV改进8000安3000兆伏安-----第一单元代表产品名称，用下列字母表示：S 少油断路器；D 多油断路器；K 空气断路器；L 六氟化硫断路器；Z 真空断路器；Q产气断路器；C 磁吹断路器.利用固体绝缘材料在电弧作用下分解并产生气体来灭弧的断路器，称为产气断路器。
靠电磁吹弧，利用狭缝灭弧原理将电弧吹入狭缝中冷却灭弧的断路器称为磁吹断路器。
第二单元代表安装场所，用下列字母表示：N 户内式；W户外式第三单元代表设计序号，用数字表示。
第四单元代表额定电压（千伏）。
第五单元代表补充工作特性，用字母表示；G 改进型；F 分项操作；第六单元代表额定电流第七单元代表额定断流容量（兆伏安）技术参数1.额定电压高压断路器所在系统的最高电压，额定电压指的是线电压，电压等级有10、20、35、60、110、220、330、500千伏各级。
额定电压不仅决定了断路器的绝缘要求，而且在相当程度上决定了断路器的总体尺寸和灭弧条件。
2.额定绝缘水平用雷电冲击电压（U p）来表示，操作冲击电压（U s）和工频电压（U d）的额定耐受电压值应根据U p选择同一水平值。
绝缘水平有对地、相间和断路器断口三个值。
主要考虑断路器设备接受快波前和缓波前过电压作用的程度、系统中性点接地方式和过电压限制装置的型式。
3.额定电流在规定的使用和性能条件下能持续通过的电流有效值。
4.额定短时耐受电流断路器在合闸状态下能够承载的电流有效值。
断路器的额定短时耐受电流等于其额定断路开断电流。
5.额定短路持续时间断路器设备在合闸状态下能够承载的短时耐受电流的时间间隔。
350~800kV为2s252~363kV为3S126kV及以下为4S6.额定峰值耐受电流在规定的使用和性能条件下，断路器设备在合闸状态下能够承载的额定短时耐受电流第一个大半波电流峰值。
额定峰值耐受电流等于额定短路关合电流，等于2.5倍额定短时耐受电流。

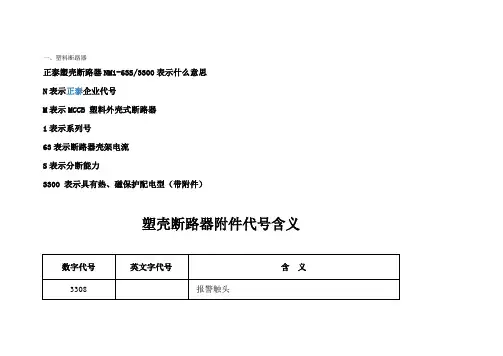

一、塑料断路器正泰塑壳断路器NM1-63S/3300表示什么意思N表示正泰企业代号M表示MCCB 塑料外壳式断路器1表示系列号63表示断路器壳架电流S表示分断能力3300 表示具有热、磁保护配电型（带附件）塑壳断路器附件代号含义3378 辅助触头+欠压脱扣器+报警触头33002 电动机保护3200 不带热动脱扣器2300 二极2200 二极4300 四极4200 四极P 电操机构Z 手操机构塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。
随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。
这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。
实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。
然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。
选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。
为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。
一、塑料断路器正泰塑壳断路器NM1-63S/3300表示什么意思N表示正泰企业代号M表示MCCB 塑料外壳式断路器1表示系列号63表示断路器壳架电流S表示分断能力3300 表示具有热、磁保护配电型（带附件）塑壳断路器附件代号含义4300 四极4200 四极P 电操机构Z 手操机构塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。
随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。
这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。
实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。
然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。
选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。
为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。
2.断路器的常用基本相关符号其合义及相互之间的关系Inm——断路器壳架等级电流A，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。

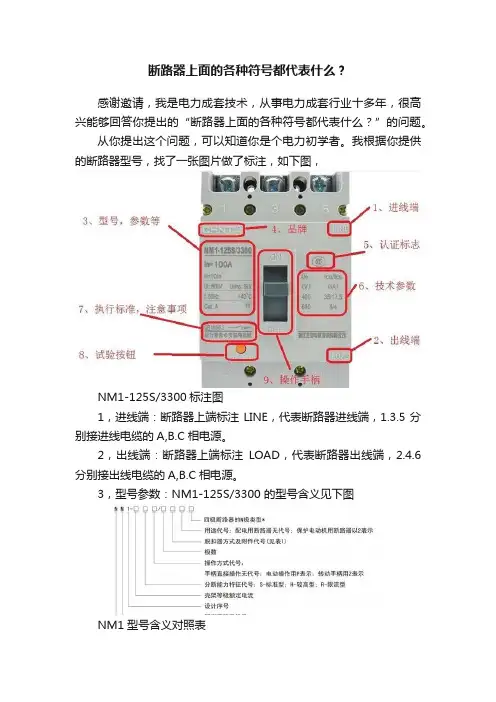

断路器上面的各种符号都代表什么？感谢邀请，我是电力成套技术，从事电力成套行业十多年，很高兴能够回答你提出的“断路器上面的各种符号都代表什么？”的问题。
从你提出这个问题，可以知道你是个电力初学者。
我根据你提供的断路器型号，找了一张图片做了标注，如下图，NM1-125S/3300标注图1，进线端：断路器上端标注LINE，代表断路器进线端，1.3.5分别接进线电缆的A,B.C相电源。
2，出线端：断路器上端标注LOAD，代表断路器出线端，2.4.6分别接出线电缆的A,B.C相电源。
3，型号参数：NM1-125S/3300 的型号含义见下图NM1型号含义对照表In=100A，代表断路器额定电流为100A。
Ii=10In，代表瞬时脱扣电流为额定电流的10倍也就是1000A。
Ui=800V，代表额定绝缘电压为800V。
Uimp=8kV,代表额定耐受冲击电压为8kV。
f=50Hz ,代表额定频率为50Hz。
+40℃ 代表以上的参数是在此温度工作时的技术参数。
4,CHNT 断路器品牌“正泰”的注册商标。
5,ccc中国强制认证标志，说明该产品通过了中国强制认证。
6,代表在不同工作电压下工作时，Icu(极限短路分断能力）Ics(运行短路分断能力)的两个值。
见(图3)图3400V时: Icu(极限短路分断能力）=35kA 690V时: Icu(极限短路分断能力）=8kAIcs(运行短路分断能力)=17.5kA Ics(运行短路分断能力)=4kA7,本断路器生产的执行标准：执行国家标准为GB 14048.2 ,还有一条注意事项：运行前必须安装隔弧板8,黄色的按钮，是断路器的脱扣试验按钮，可以按此按钮试验断路器的脱扣是否有效。
9,断路器操作手柄，用来操作断路器分合操作。
以上就是你提供图片的断路器的面板上的所有参数的含义。
以上是我的一些见解，希望能够帮到你。
