家装过程中电线接头处理方式图解大全

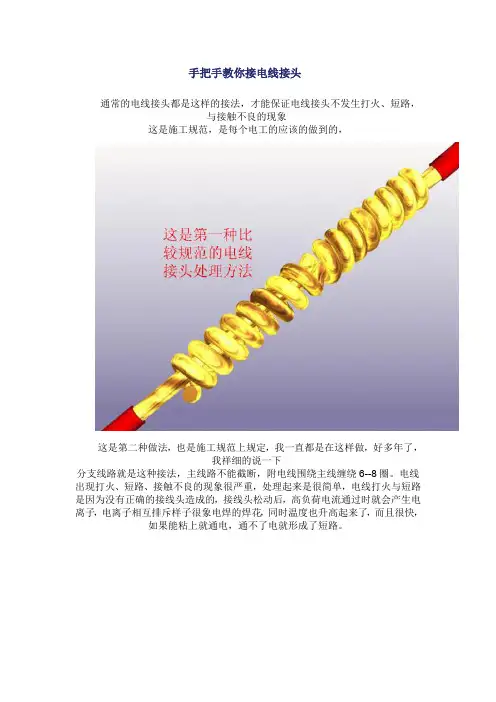

手把手教你接电线接头通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象这是施工规范，是每个电工的应该的做到的，这是第二种做法，也是施工规范上规定，我一直都是在这样做，好多年了，我祥细的说一下分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕6--8圈。

电线出现打火、短路、接触不良的现象很严重，处理起来是很简单，电线打火与短路是因为没有正确的接线头造成的，接线头松动后，高负荷电流通过时就会产生电离子，电离子相互排斥样子很象电焊的焊花，同时温度也升高起来了，而且很快，如果能粘上就通电，通不了电就形成了短路。

现在接线头如果说究的话，电线应该用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要，特别是现在很多吊顶材料用了木方做龙骨，更需要这样做，我在做工的时候都用它了，（吊顶内）。

每一根电线的末端都要做这样的处理，这样有效的避免触电的危险，也是从细微处看工人的做工是否专业电线的打火，短路，接触不良，等等的故障不止是在接头上，还有一处是在接线盒内，有很多的现象是新房子水电都没有问题，装修结束后问题就现来了，再说一下电线盒内线头接法。

看着乱其实是有规律的，红的是火线，篮的是零线，花的是地线，套线帽是一次性，有的工人打开后把线接好用胶布简单的处理一下就完事了，这是不正确的上属电线盒内的接头处理是这样的这是线路中有外接电源时的接法，通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象，分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕6--8圈。

所以大家注意地线的重要性，在拉插座的同时不要忘了地线，在电器件内有连线、短路、机壳带电时地线就可以把电源传下去，输入给大地扩散出去，达到保护人和机器安全的，在这它的最大作用是导线。

家装电线安装方法1、一般用于插座的为单芯线2.5平方电线，3匹以上空调用单芯线4平方电线，单芯线6平方电线用于总进线，双色线用于接地线。

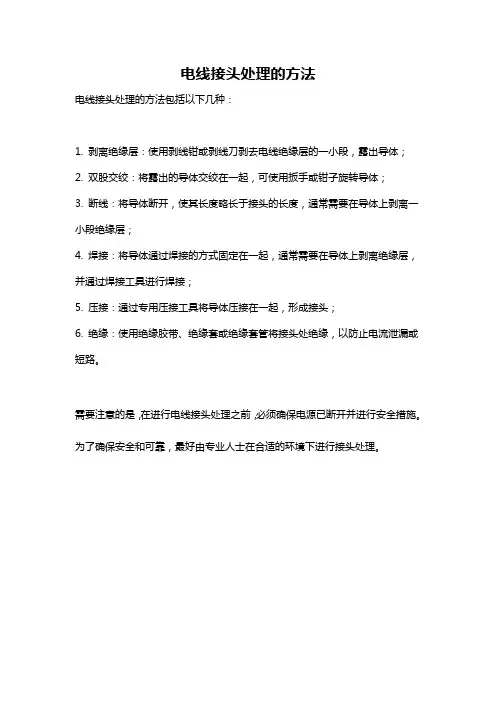

电线接头处理的方法
电线接头处理的方法包括以下几种：
1. 剥离绝缘层：使用剥线钳或剥线刀剥去电线绝缘层的一小段，露出导体；
2. 双股交绞：将露出的导体交绞在一起，可使用扳手或钳子旋转导体；
3. 断线：将导体断开，使其长度略长于接头的长度，通常需要在导体上剥离一小段绝缘层；
4. 焊接：将导体通过焊接的方式固定在一起，通常需要在导体上剥离绝缘层，并通过焊接工具进行焊接；
5. 压接：通过专用压接工具将导体压接在一起，形成接头；
6. 绝缘：使用绝缘胶带、绝缘套或绝缘套管将接头处绝缘，以防止电流泄漏或短路。

需要注意的是，在进行电线接头处理之前，必须确保电源已断开并进行安全措施。

为了确保安全和可靠，最好由专业人士在合适的环境下进行接头处理。

电线接头（连接）办法之五兆芳芳创作一、导线连接的根本要求导线连接是电任务业的一项根本工序，也是一项十分重要的工序.导线连接的质量直接关系到整个线路能否平安可靠地长期运行.对导线连接的根本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐化耐氧化、电气绝缘性能好.二、经常使用连接办法需连接的导线种类和连接形式不合，其连接的办法也不合.经常使用的连接办法有绞合连接、紧压连接、焊接等.连接前应小心地剥除导线连接部位的绝缘层，注意不成损伤其芯线.1．绞合连接绞合连接是指将需连接导线的芯线直接紧密绞合在一起.铜导线经常使用绞合连接.（1）单股铜导线的直接连接.小截面单股铜导线连接办法如图446所示，先将两导线的芯线线头作X形穿插，再将它们相互环抱纠缠2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头便可.图446大截面单股铜导线连接办法如图447所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密环抱纠缠，环抱纠缠长度为导线直径的10倍左右，然后将被连接导线的芯线线头辨别折回，再将两端的环抱纠缠裸铜线持续环抱纠缠5～6圈后剪去多余线头便可.图447不合截面单股铜导线连接办法如图448所示，先将细导线的芯线在粗导线的芯线上紧密环抱纠缠 5～6圈，然后将粗导线芯线的线头折回紧压在环抱纠缠层上，再用细导线芯线在其上持续环抱纠缠3～4圈后剪去多余线头便可.（2）单股铜导线的分支连接.单股铜导线的T字分支连接如图449所示，将支路芯线的线头紧密环抱纠缠在干路芯线上5～8圈后剪去多余线头便可.对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环抱结，再紧密环抱纠缠5～8圈后剪去多余线头便可.单股铜导线的十字分支连接如图450所示，将上下支路芯线的线头紧密环抱纠缠在干路芯线上5～8圈后剪去多余线头便可.可以将上下支路芯线的线头向一个标的目的环抱纠缠[见图450(a)]，也可以向左右两个标的目的环抱纠缠[见图 450(b)].图450（3）多股铜导线的直接连接.多股铜导线的直接连接如图451所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理.接着将两伞状芯线相对着相互拔出后捏平芯线，然后将每一边的芯线线头分作3组，先将某一边的第1组线头翘起并紧密环抱纠缠在芯线上，再将第2组线头翘起并紧密环抱纠缠在芯线上，最后将第3组线头翘起并紧密环抱纠缠在芯线上.以同样办法环抱纠缠另一边的线头.图451（4）多股铜导线的分支连接.多股铜导线的T字分支连接有两种办法，一种办法如图452所示，将支路芯线90°折弯后与干路芯线并行[见图452(a)]，然后将线头折回并紧密环抱纠缠在芯线上便可[见图 452(b)].图452另一种办法如图453所示，将支路芯线靠近绝缘层的约1/8芯线绞合拧紧，其余7/8芯线分为两组[见图453(a)]，一组拔出干路芯线当中，另一组放在干路芯线前面，并朝右边按图453(b)所示标的目的环抱纠缠 4～5圈.再将拔出干路芯线当中的那一组朝左边按图453(c)所示标的目的环抱纠缠4～5圈，连接好的导线如图453(d)所示.图453（5）单股铜导线与多股铜导线的连接.单股铜导线与多股铜导线的连接办法如图454所示，先将多股导线的芯线绞合拧紧成单股状，再将其紧密环抱纠缠在单股导线的芯线上5～8圈，最后将单股芯线线头折回并压紧在环抱纠缠部位便可.（6）同一标的目的的导线的连接.当需要连接的导线来自同一标的目的时，可以采取图455所示的办法.对于单股导线，可将一根导线的芯线紧密环抱纠缠在其他导线的芯线上，再将其他芯线的线头折回压紧便可.对于多股导线，可将两根导线的芯线相互穿插，然后绞合拧紧便可.对于单股导线与多股导线的连接，可将多股导线的芯线紧密环抱纠缠在单股导线的芯线上，再将单股芯线的线头折回压紧便可.图454图455（7）双芯或多芯电线电缆的连接.双芯护套线、三芯护套线或电缆、多芯电缆在连接时，应注意尽可能将各芯线的连接点相互错开位置，可以更好地避免线间漏电或短路.图456(a)所示为双芯护套线的连接情况，图 456(b)所示为三芯护套线的连接情况，图456(c)所示为四芯电力电缆的连接情况.图456铝导线虽然也可采取绞合连接，但铝芯线的概略极易氧化，日久将造成线路毛病，因此铝导线通常采取紧压连接. 2．紧压连接紧压连接是指用铜或铝套管套在被连接的芯线上，再用压接钳或压接模具压紧套管使芯线保持连接.铜导线（一般是较粗的铜导线）和铝导线都可以采取紧压连接，铜导线的连接应采取铜套管，铝导线的连接应采取铝套管.紧压连接前应先清除导线芯线概略和压接套管内壁上的氧化层和粘污物，以确保接触良好.（1）铜导线或铝导线的紧压连接.压接套管截面有圆形和椭圆形两种，如图457所示.圆截面套管内可以穿入一根导线，椭圆截面套管内可以并排穿入两根导线.圆截面套管使用时，将需要连接的两根导线的芯线辨别从左右两端拔出套管相等长度，以保持两根芯线的线头的连接点位于套管内的中间，如图458(a)所示.然后用压接钳或压接模具压紧套管，一般情况下只要在每端压一个坑便可满足接触电阻的要求.在对机械强度有要求的场合，可在每端压两个坑，如图458(b)所示.对于较粗的导线或机械强度要求较高的场合，可适当增加压坑的数目.椭圆截面套管使用时，将需要连接的两根导线的芯线辨别从左右两端相对拔出并穿出套管少许，如图459(a)所示，然后压紧套管便可，如图459(b)所示.椭圆截面套管不但可用于导线的直线压接，并且可用于同一标的目的导线的压接，如图459(c)所示；还可用于导线的T字分支压接或十字分支压接，如图459(d)和图459(e)所示.图459（2）铜导线与铝导线之间的紧压连接.当需要将铜导线与铝导线进行连接时，必须采纳避免电化腐化的措施.因为铜和铝的尺度电极电位不一样，如果将铜导线与铝导线直接绞接或压接，在其接触面将产生电化腐化，引起接触电阻增大而过热，造成线路毛病.经常使用的避免电化腐化的连接办法有两种.一种办法是采取铜铝连接套管.铜铝连接套管的一端是铜质，另一端是铝质，如图460(a)所示.使用时将铜导线的芯线拔出套管的铜端，将铝导线的芯线拔出套管的铝端，然后压紧套管便可，如图460(b)所示.图460另一种办法是将铜导线镀锡后采取铝套管连接.由于锡与铝的尺度电极电位相差较小，在铜与铝之间夹垫一层锡也可以避免电化腐化.具体做法是先在铜导线的芯线上镀上一层锡，再将镀锡铜芯线拔出铝套管的一端，铝导线的芯线拔出该套管的另一端，最后压紧套管便可，如图461所示. 3．焊接焊接是指将金属（焊锡等焊料或导线自己）熔化融合而使导线连接.电工技巧中导线连接的焊接种类有锡焊、电阻焊、电弧焊、气焊、钎焊等.图461（1）铜导线接头的锡焊.较细的铜导线接头可用大功率（例如 150W）电烙铁进行焊接.焊接前应先清除铜芯线接头部位的氧化层和黏污物.为增加连接可靠性和机械强度，可将待连接的两根芯线先行绞合，再涂上无酸助焊剂，用电烙铁蘸焊锡进行焊接便可，如图462所示.焊接中应使焊锡充分熔融渗入导线接头裂缝中，焊接完成的接点应牢固滑腻.图462较粗（一般指截面16mm2以上）的铜导线接头可用浇焊法连接.浇焊前同样应先清除铜芯线接头部位的氧化层和黏污物，涂上无酸助焊剂，并将线头绞合.将焊锡放在化锡锅内加热熔化，当熔化的焊锡概略呈磷黄色说明锡液已达合适要求的低温，便可进行浇焊.浇焊时将导线接头置于化锡锅上方，用耐低温勺子盛上锡液从导线接头上面浇下，如图463所示.刚开始浇焊时因导线接头温度较低，锡液在接头部位不会很好渗入，应频频浇焊，直至完全焊牢为止.浇焊的接头概略也应光亮平滑.（2）铝导线接头的焊接.铝导线接头的焊接一般采取电阻焊或气焊.电阻焊是指用低电压大电流通过铝导线的连接处，利用其接触电阻产生的低温高热将导线的铝芯线熔接在一起.电阻焊应使用特殊的降压变压器（1kVA、初级220V、次级6～12V），配以专用焊钳和碳棒电极，如图464所示.气焊是指利用气焊枪的低温火焰，将铝芯线的连接点加热，使待连接的铝芯线相互熔融连接.气焊前应将待连接的铝芯线绞合，或用铝丝或铁丝绑扎固定，如图465所示.图465三、导线连接处的绝缘处理为了进行连接，导线连接处的绝缘层已被去除.导线连接完成后，必须对所有绝缘层已被去除的部位进行绝缘处理，以恢复导线的绝缘性能，恢复后的绝缘强度应不低于导线原有的绝缘强度.导线连接处的绝缘处理通常采取绝缘胶带进行缠裹包扎.一般电工经常使用的绝缘带有黄蜡带、涤纶薄膜带、黑胶布带、塑料胶带、橡胶胶带等.绝缘胶带的宽度经常使用20mm的，使用较为便利.1．一般导线接头的绝缘处理一字形连接的导线接头可按图466 所示进行绝缘处理，先包缠一层黄蜡带，再包缠一层黑胶布带.将黄蜡带从接头左边绝缘完好的绝缘层上开始包缠，包缠两圈落后入剥除了绝缘层的芯线部分[见图 466(a)].包缠时黄蜡带应与导线成55°左右倾斜角，每圈压叠带宽的1/2[见图466(b)]，直至包缠到接头右边两圈距离的完好绝缘层处.然后将黑胶布带接在黄蜡带的尾端，按另一斜叠标的目的从右向左包缠[见图466(c)、图466(d)]，仍每圈压叠带宽的1/2，直至将黄蜡带完全包缠住.包缠处理中应用力拉紧胶带，注意不成稀疏，更不克不及露出芯线，以确保绝缘质量和用电平安.对于220V线路，也可不必黄蜡带，只用黑胶布带或塑料胶带包缠两层.在湿润场合应使用聚氯乙烯绝缘胶带或涤纶绝缘胶带.图4662．T字分支接头的绝缘处理导线分支接头的绝缘处理根本办法同上，T字分支接头的包缠标的目的如图467所示，走一个T字形的来回，使每根导线上都包缠两层绝缘胶带，每根导线都应包缠到完好绝缘层的两倍胶带宽度处.图4673．十字分支接头的绝缘处理对导线的十字分支接头进行绝缘处理时，包缠标的目的如图468所示，走一个十字形的来回，使每根导线上都包缠两层绝缘胶带，每根导线也都应包缠到完好绝缘层的两倍胶带宽度处.图468。

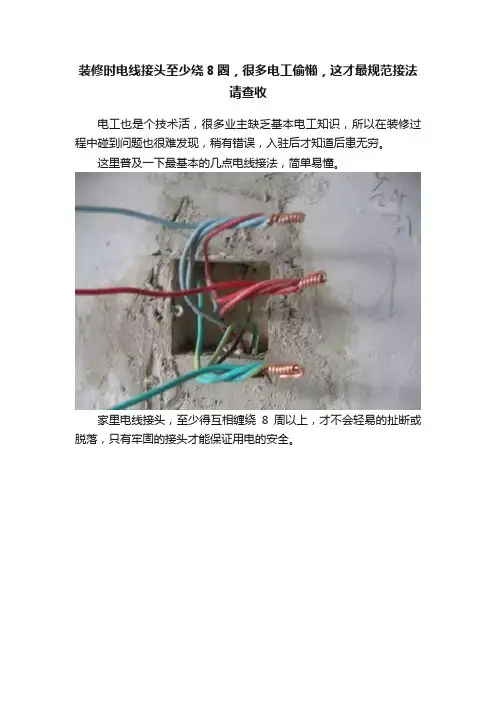

装修时电线接头至少绕8圈，很多电工偷懒，这才最规范接法
请查收
电工也是个技术活，很多业主缺乏基本电工知识，所以在装修过程中碰到问题也很难发现，稍有错误，入驻后才知道后患无穷。

这里普及一下最基本的几点电线接法，简单易懂。

家里电线接头，至少得互相缠绕8周以上，才不会轻易的扯断或脱落，只有牢固的接头才能保证用电的安全。

同时，在缠绕完成后，最好打个结。

再接线头处涂上一层锡，这样可以避免发热和脱落。

之后外面再用防火胶布缠绕，这样能有效防止电线打火把外缘的绝层烧焦，防止接线处短路。

在水电布管时，尽量能走直线就走直线，不要出现无意义的直角弯，虽然现在很多装修公司讲究“横平竖直”，但纯粹是为了好看规范化，而且还多浪费材料。

强弱电必须分离，距离大于50厘米最佳，否则一旦间漏电，弱电所连接的设备，全部烧坏。

如要穿墙走线的话，适当增大直角弯半径，延长线材的使用寿命。

这些都是电工最基本的规范做法，在家庭装修过程中，尽量要求电工按照这个做法执行。

如何正确处理电线接头？教你3种实用技巧电线是家庭装修中不可或缺的基础材料，电线的连接方式直接影响到电路的安全和稳定。

如果电线接头处理不当，可能会导致火灾、触电等严重后果。

因此，我们需要掌握一些电线接头的技巧，保证电线的连接牢固、可靠、美观。

本文将介绍3种常用的电线接头技巧，分别是：直接缠绕法压接法线夹法直接缠绕法直接缠绕法是最简单也最常见的一种电线接头方法，适用于截面较小的单股铜导线或多股铜导线的连接。

直接缠绕法的步骤如下：1. 先将两根待连接的电线剥去绝缘层，露出约2厘米左右的芯线。

2. 将两根芯线的线头作X形交叉，然后相互缠绕2~3圈，再扳直两根线头。

3. 将每个线头在另一根芯线上紧贴并绕6~8圈，然后用钢丝钳切去余下的芯线，并钳平芯线末端。

4. 用绝缘胶布或防火胶布将缠绕处包裹好，注意要包裹紧密，不留空隙。

直接缠绕法的优点是操作简单，不需要专用工具，但缺点是连接处容易松动，导致接触不良或短路。

因此，这种方法只适用于临时性或低压低流量的电路连接，不适用于高压高流量或长期使用的电路连接。

压接法压接法是一种更为专业和规范的电线接头方法，适用于截面较大的单股铜导线或多股铜导线的连接。

压接法需要使用专用的压接套管和压接钳来进行操作。

压接套管有圆形和椭圆形两种，圆形套管内可以穿入一根导线，椭圆形套管内可以并排穿入两根导线。

压接钳有不同型号和规格，要根据压接套管和导线的大小选择合适的压接钳。

压接法的步骤如下：1. 先将两根待连接的电线剥去绝缘层，露出约3厘米左右的芯线。

2. 选好合适的压接套管，并清除套管内壁和芯线表面上的氧化层和污物，涂上中性凡士林。

3. 将两根芯线相对插入并穿出压接套管，使两根芯线各自伸出套管25~30毫米。

4. 用压接钳在套管上均匀地压出几个凹坑，使套管紧紧地固定在芯线上。

室内电路通常压4个凹坑，室外电路通常压6个凹坑。

5. 用绝缘胶布或防火胶布将压接处包裹好，注意要包裹紧密，不留空隙。

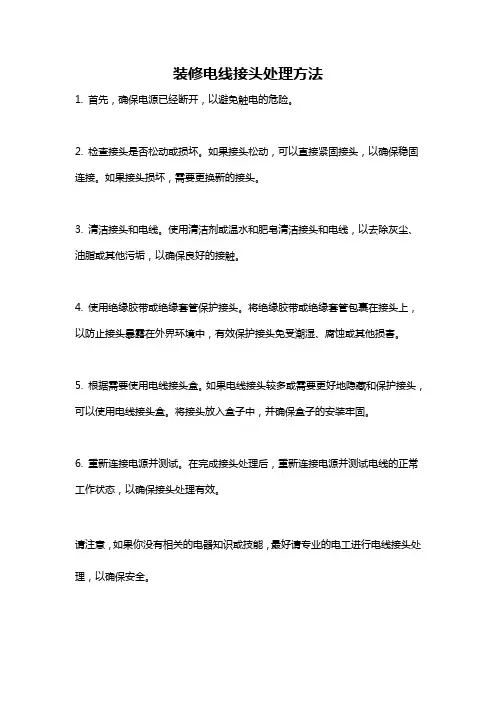

装修电线接头处理方法
1. 首先，确保电源已经断开，以避免触电的危险。

2. 检查接头是否松动或损坏。

如果接头松动，可以直接紧固接头，以确保稳固连接。

如果接头损坏，需要更换新的接头。

3. 清洁接头和电线。

使用清洁剂或温水和肥皂清洁接头和电线，以去除灰尘、油脂或其他污垢，以确保良好的接触。

4. 使用绝缘胶带或绝缘套管保护接头。

将绝缘胶带或绝缘套管包裹在接头上，以防止接头暴露在外界环境中，有效保护接头免受潮湿、腐蚀或其他损害。

5. 根据需要使用电线接头盒。

如果电线接头较多或需要更好地隐藏和保护接头，可以使用电线接头盒。

将接头放入盒子中，并确保盒子的安装牢固。

6. 重新连接电源并测试。

在完成接头处理后，重新连接电源并测试电线的正常工作状态，以确保接头处理有效。

请注意，如果你没有相关的电器知识或技能，最好请专业的电工进行电线接头处理，以确保安全。

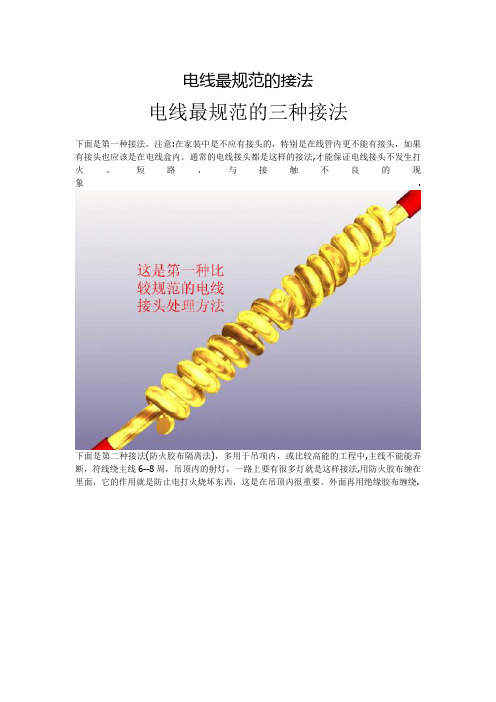

电线最规范的接法电线最规范的三种接法下面是第一种接法。

注意:在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。

通常的电线接头都是这样的接法,才能保证电线接头不发生打火、短路，与接触不良的现象.下面是第二种接法(防火胶布隔离法)，多用于吊项内，或比较高能的工程中,主线不能能弄断，符线绕主线6--8周，吊顶内的射灯，一路上要有很多灯就是这样接法,用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要。

外面再用绝缘胶布缠绕.下面是第三种接法，就是压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做,压线冒的压线钳来压线，把压电线用的专用钳子,套在压线冒上，用力压紧就行了.另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线.我们见过很多电线的事故发生,有一部分是电线超负荷的使用造成的,另一部分是电线的接头松动造成的.电线线盒内的接头不付合规范,电线不受负载情况下，没有一点事，只要一推上电闸就会跳闸，并且电线的接线盒内就会"啪啪”几声的冒火，后再出现跳闸声，这种现象全部是由于,电线的接头不规范，电压在受负载的情况下,接触不良造成的. 下面是第一种接法。

注意：在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。

通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。

导线的几种连接方法1．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层，如图3—1所示.用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，如图3—1b)所示，斜切入绝缘层，然后以250度角倾斜推削,如图3-1c)所示。

最后将剖开的绝缘层折叠,齐根剖削如图3—1d）所示。

剖削绝缘时不要削伤线芯。

2．单股铜芯导线的直线连接和T形分支连接（1）单股铜芯导线的直线连接先将两线头剖削出一定长度的线芯,清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2～3圈，再扳直线头，如3—2b）示。

电缆接头做法图解与电缆接头规范要求-电气技术电缆接头做法图解电缆接头又称电缆头。

电缆线路两末端的接头称为终端头，中间的接头称为中间接头，终端头和中间接头又统称为电缆头。

电缆铺设好后，为了使其成为一个连续的线路，各段线必须连接为一个整体，这些连接点就称为电缆接头。

电缆接头是用来锁紧和固定进出线，起到防水防尘防震动的作用。

电缆头一般是在电缆敷设就位后在现场进行制作，它的要紧的作用：使线路通畅，使电缆保持密封，并保证电缆接头处的绝缘等级，使其安全可靠地运行。

若是密封不良，不仅会漏油造成油浸纸干枯，而且潮气也会侵入电缆内部，使纸绝缘性能下落。

电缆头制作的方法很多，但目前大多使用的是热缩式和冷缩式两种方法。

冷缩式电缆头与热缩式电缆头比较，具有制作简便；受人为阻碍因素小，冷缩电缆附件会随着电缆的热胀冷缩而和电缆保持同步呼吸作用，使电缆和附件始终保持良好的结合状态等优点，但成本高。

而热缩式电缆头与冷缩式电缆头相比要紧优点只是成本低，因此，目前在10KV以上领域，广泛使用冷缩式电缆头。

低压电缆接头做法图解1、能够参阅我国修建工业出版社的《修建施工设备图集电气》图集。

2、《修建施工设备图集电气》中有关接法图如下：3、电线接线要格外留心：绕线的圈数非常多于5圈，一同联络本地质监有些恳求，绝缘层是用接线帽，仍是用搪锡外包绝缘胶带。

装接E1同轴电缆的接头并测试介绍装接E1同轴电缆的接头并测试的方法。

19.1.1 装接同轴电缆的直式BNC公接头介绍直式BNC公接头与同轴电缆的装配步骤。

工具、仪表和材料剥线钳压线钳（包括2.5mm钳口）同轴电缆，组件如图19-1所示直式BNC公接头，组件如图19-1所示图19-1 BNC接头与同轴电缆操作步骤依照同轴线材的不同，按照图示尺寸将同轴电缆剥开，露出同轴电缆外导体、同轴电缆绝缘和同轴电缆内导体，如图19-2所示。

其中常用电缆保留的外导体长度"L1"、保留的绝缘长度"L2"和护套剥开长度"L3"的推举长度如表19-1所示。

家装电源线接法和其它常用连接方法图解大全一、家装电源线接法L表示相线（俗称火线），N表示中性线（通称零线）。

根据规定，相线选用红、黄、绿三种颜色的导线，中性线选用蓝颜色的导线。

以插座面对自己，右侧的插孔为相线（火线），左侧的插孔为零线。

三孔插座最上端的为电器保护接地线（俗称地线，采用黄、绿相间色标示）。

室内装修的电路安装规定是:左零右火中间地(插座上).(面对着自己,插头上正相反).用字母表示是L--- 火线, N---零线. 接地符号.用颜色表示是红---火线, 兰---零线, 黄绿双色线---接地.在用电过程中，人们虽注意到电源线材料截面积的大小对电气的安全使用有影响，但往往对接头使用绝缘胶布不够重视。

现在电源线路走线越来越复杂，走木地板下、墙中、隔板中及潮湿的地下或水中的均有，如果绝缘胶布使用不当，会产生漏电，危及人身安全或者引起火灾。

那么，如何正确使用绝缘胶布呢？电源线接头分为“十”字接法、“－”字接法、“丁”字接法等等。

接头应缠牢，光滑无刺。

在线头断开前，应先用钢丝钳丝轻压一下，再缠绕至口处，然后左右摆动，线头就会很地服贴地在接头处断开。

如果接头在干燥处，应先用绝缘黑布裹两层，再裹塑料胶带（也叫ＰＶＣ胶粘带）两层，再用J-10绝缘自粘带拉长２００％左右裹二三层，最后裹两层塑料胶带。

因为直接使用塑料胶带缺点多多：塑料胶带时间一长易生胶错位、胶开；电器负荷重时，接头发热，塑料胶带易熔化收缩；电源接头在接线盒内相互压，接头有毛刺时，很容易戳空塑料胶带等，这些隐患直接危及人身安全，引起线路适中，造成火灾。

而使用绝缘黑胶布就不会出现以上情况，它具有一定的强度、柔性，能长期紧裹着接头处，受时间及温度影响而干固定型，不会脱落，并且阻燃。

再者，用绝缘黑胶布裹后再裹胶带能防潮、防锈。

当然，绝缘自粘带也有缺陷，它虽防水性能好但易破，所以最后需裹上两层塑料胶带作保护层，接头与接头的绝缘自粘带相互不粘，性能更好。

电缆接头的方法1：去掉绝缘层，不得损坏导体。

2：三根导线长短错开
3：刮净导体绝缘漆膜
4：保证接头不存有油、水和其它污物。

1：把接头分为数股（不少于六股）均匀分
开。

2：把两个接头交叉在一起。

交叉长度以两
端线头与绝缘层对齐为宜。

1：把各股紧合一起，从中部分出一股向
一端缠绕,使各股一次缠绕完毕。

2：另一端以同样方法进行。

3：用手钳把接头缠紧，有条件时把接头
挂锡，使效果更佳。

1：先用普通塑料绝缘胶带对缠绕部分包扎两层，包扎要紧。

2：亚敏粘胶带（黑色）包扎三层，每包扎一层用手挤压一次，保证包扎质量。

3：最后用塑料绝缘胶带包扎两层即可。

1：先整理好小接头，用亚敏胶粘带包扎五层，（不得少于四层），并要包住电缆护套部分25mm以上。

2：用塑料绝缘胶带包扎三层，两端超过前一层5mm以上.最好在用50mm宽，长度适当的自行车内胎，锉净两面，涂上胶水，在接头外面缠绕一层，起保护作用。

采用电弧焊接头更佳也可采用套管冷压接头方法
在包扎第一层黑胶布时，不得让铜丝头漏
出或扎透胶布
请你注意1：包扎接头前需要检查电机的绝缘，符合说明书要求方可接线，接头包好后必须在室温水中浸泡十二小时后，测量绝缘，达到要求后方可下井。

2：两种胶带均有弹性，包扎时应拉紧，最后一层包完后原处绕几圈，防止长时间后脱开。

3：每个接头在包扎中，当胶带缠绕到两端头时,后缠绕层必须超出前层5mm以上。

4：包扎三根单蕊引导线时，把亚敏胶带卷成三角形状垫入空隙处,以防水渗入。

电线接头接法图示一、导线连接的基本要求导线连接是电工作业的一项基本工序，也是一项十分重要的工序。

导线连接的质量直接关系到整个线路能否安全可靠地长期运行。

对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。

需连接的导线种类和连接形式不同，其连接的方法也不同。

常用的连接方法有绞合连接、紧压连接、焊接等。

连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。

绞合连接是指将需连接导线的芯线直接紧密绞合在一起。

铜导线常用绞合连接。

（1）、单股铜导线的直接连接。

小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。

图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。

图2不同截面单股铜导线连接方法如图4-48所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。

（2）、单股铜导线的分支连接。

单股铜导线的T字分支连接如图4-49所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。

对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。

单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。

可以将上下支路芯线的线头向一个方向缠绕[见图5(左)]，也可以向左右两个方向缠绕[见图5(右)]。

图5（3）、多股铜导线的直接连接。

多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。

家用电线接线方法图解
大家都知道电路改造是装修中重要的隐藏工程，因此电线肯定要做好，做规范，容不得半点马虎。

今日我们就来和大家电线连接方法，不懂的伴侣们可以看看。

这里我们给大家供应了3种方法，大家可以依据自身的状况进行选择。

一、螺线法
1、先将软线拧成单股导线，再缠到单股硬线上，绕7~8圈左右（视自身状况定）
2、最终将单股硬导线向后弯曲，压紧以防止脱落
下面给大家供应了一张螺线法的图片，大家看了会更加明白
螺线法是比较规范的电线接头处理方法，要知道在装修的时候线管之间是不能有接头的（有也应当在电线盒里），所以用这种方法来处理接口，才能保证电线不会有打火、短路等现象产生。

二、压线帽连接法
这种方法比较平安，但是它需要用到专业的工具——压线帽和压线钳操作特别简洁，只要把电线绕到压线帽上，然后用压线钳拧紧就OK 了。

说道这里有的伴侣可能要问：用多大的压线帽合适？这其实要依据被压线的线径大小和数量打算。

三、防火胶布隔离法
这个方法多用在吊顶或串灯，操作起来同样不难，用副线绕主线8圈左右，然后用防火胶布缠好即可，如图
使用防火胶布主要是为了防止电打火的时候将外层的绝缘层烧坏，为了保险，最好在外层另外包裹几层绝缘胶布。

以上就是我们总结的3种方法，当然了现在有特地的接线端子，便利、快捷、平安。

觉得上面的方法效率慢的伴侣们，可以考虑接线端子。

19种电线接头正确处理方法，做电工不会接线怎么行？你接对
了吗？
电工接线是电力技术人员必备的基础技能，相信很多的电工师傅都很赞同，的确，如果一个电工师傅不会接线，那就很尴尬了，但是话说回来了，电工接线就是简单的把线绕在一起吗？包起来就可以正常使用吗？肯定不是，对于电线接头的连接，电工老师傅都知道，是有一定的标准规范的，例如：T形接法，插花接发，硬线和硬线的对接，软线和软线的对接等等，这些都是电工入门的基础技能，虽然对于老电工而言很简单，但是对于刚入门学习电工的师傅而言就不同了，非常容易弄混乱，甚至记不住，那么我们今天就重点来看一下电功接线常用的19种方法：。

家装电线接头处理
家庭装修电源线接头一般都在接线盒里，如插座、开关的盒子里。

假如许多线需要在一个地方接头，可以预先在墙上开口埋上一个接线盒，(和插座、开关的盒子一样)特地在这里面接线，最终给上面上一块白板即可。

这样既不破坏整个墙面的美观，又给以后的检修带来便利，很有用的。

特殊要留意的是，接线头千万不能留在穿线管里，那样既不便于检修，还会存在平安隐患。

这是第一种电线接头法。

防火胶布隔离法，多用于吊项内，或比较高能的工程中。

现在接线头假如说究的话，电线应当用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要。

其次种
是压线冒接线法，这种方法是最规范和最有用的，但是它需要专用工具来做，压线冒的压线钳来压线，后面我
就给大家说压线钳的做法。

第三种
是搪锡法，这种多用与电脑的微机房，其目的是不让电线的接头产生松动，在家中不常用，也没有这个必要。

电线的打火，短路，接触不良，等等的故障不止是在接头上，还有一处是在接线盒内，有许多的现象是新居子水电都没有问题，装修结束
后问题就现来了，问题出在没有安规范处理电线的接线头。

一、单股铜芯导线的直线连接①先将两导线芯线线头成X形相交。

②互相绞合2～3圈后扳直两线头。

③将每个线头在另一芯线上紧贴并绕6圈，用钢丝钳切去余下的芯线，并钳平芯线末端。

二、单股铜芯导线的T字形连接①将支路芯线的线头与干线芯线十字相交，在支路芯线根部留出5mm，然后顺时针方向缠绕6～8圈后，用钢丝钳切去余下的芯线，并钳平芯线末端。

②小截面的芯线可以不打结。

三、双股线的对接将两根双芯线线头剖削成图示中的形式。

连接时，将两根待连接的线头中颜色一致的芯线按小截面直线连接方式连接。

用相同的方法将另一颜色的芯线连接在一起。

四、7股铜芯线的直线连接方法①先将剥去绝缘层的芯线头散开并拉直，再把靠近绝缘层1/3线段的芯线绞紧，然后把余下的2/3芯线头按图示分散成伞状，并将每根芯线拉直。

②把两伞骨状线端隔根对叉，必须相对插到底。

③捏平叉入后的两侧所有芯线，并应理直每股芯线和使每股芯线的间隔均匀；同时用钢丝钳钳紧叉口处消除空隙。

④先在一端把邻近两股芯线在距叉口中线约3根单股芯线直径宽度处折起，并形成90°。

⑤接着把这两股芯线按顺时针方向紧缠2圈后，再折回90°并平卧在折起前的轴线位置上。

⑥接着把处于紧挨平卧前邻近的2根芯线折成90°，并按步骤⑤方法加工。

⑦把余下的3根芯线按步骤⑤方法缠绕至第2圈时，把前4根芯线在根部分别切断，并钳平；接着把3根芯线缠足3圈，然后剪去余端，钳平切口不留毛刺⑧另一侧按步骤④～⑦方法进行加工。

五、7股铜芯线的T字形连接方法①将分支芯线散开并拉直，再把紧靠绝缘层1/8线段的芯线绞紧，把剩余7/8的芯线分成两组，一组4根，另一组3根，排齐。

用旋凿把干线的芯线撬开分为两组，再把支线中4根芯线的一组插入干线芯线中间，而把3根芯线的一组放在干线芯线的前面。

②把3根线芯的一组在干线右边按顺时针方向紧紧缠绕3~4圈，并钳平线端；把4根芯线的一组在干线的左边按逆时针方向缠绕4~5圈。

家装电路施工详解（详细图解，绝对有用）1顶上是二级吊顶，我们就以他为例，说一下顶内的电线做法2提醒大家一下确每一根电线都要串线管保护筒灯的尾端是用蛇皮管保护的，因为他要弯曲与移位的需要。

3通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象4这是第二种做法，也是施工规范上规定，我一直都是在这样做，好多年了，我祥细的说一下分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕6--8圈。

电线出现打火、短路、接触不良的现象很严重，处理起来是很简单，电线打火与短路是因为没有正确的接线头造成的，接线头松动后，高负荷电流通过时就会产生电离子，电离子相互排斥样子很象电焊的焊花，同时温度也升高起来了，而且很快，如果能粘上就通电，通不了电就形成了短路。

5现在接线头如果说究的话，电线应该用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要，特别是现在很多吊顶材料用了木方做龙骨，更需要这样做，我在做工的时候都用它了，（吊顶内）。

的做工是否专业7电线的打火，短路，接触不良，等等的故障不止是在接头上，还有一处是在接线盒内，有很多的现象是新房子水电都没有问题，装修结束后问题就现来了，再说一下电线盒内线头接法。

看着乱其实是有规律的，红的是火线，篮的是零线，花的是地线，套线帽是一次性，有的工人打开后把线接好用胶布简单的处理一下就完事了，这是不正确的。

8上属电线盒内的接头处理是这样的9这是线路中有外接电源时的接法，通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象，分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕6--8圈。

10所以大家注意地线的重要性，在拉插座的同时不要忘了地线11在电器件内有连线、短路、机壳带电时地线就可以把电源传下去，输入给大地扩散出去，达到保护人和机器安全的，在这它的最大作用是导线。

12做电工包括；强电，弱电，电工结束后一定要有，强电布置造图一份，弱电布置图一份，工程费清单一份，保修证书一份；下面是强电改造图。
