解析直驱电机转台技术

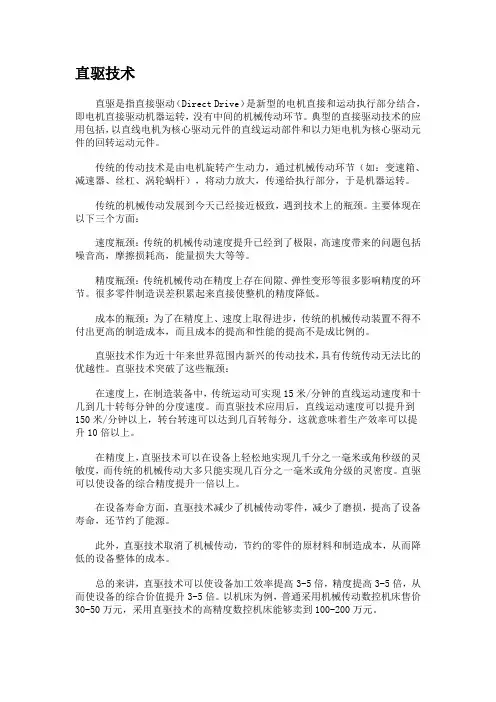

直驱技术直驱是指直接驱动（Direct Drive）是新型的电机直接和运动执行部分结合，即电机直接驱动机器运转，没有中间的机械传动环节。

典型的直接驱动技术的应用包括，以直线电机为核心驱动元件的直线运动部件和以力矩电机为核心驱动元件的回转运动元件。

传统的传动技术是由电机旋转产生动力，通过机械传动环节（如：变速箱、减速器、丝杠、涡轮蜗杆），将动力放大，传递给执行部分，于是机器运转。

传统的机械传动发展到今天已经接近极致，遇到技术上的瓶颈。

主要体现在以下三个方面：速度瓶颈：传统的机械传动速度提升已经到了极限，高速度带来的问题包括噪音高，摩擦损耗高，能量损失大等等。

精度瓶颈：传统机械传动在精度上存在间隙、弹性变形等很多影响精度的环节。

很多零件制造误差积累起来直接使整机的精度降低。

成本的瓶颈：为了在精度上、速度上取得进步，传统的机械传动装置不得不付出更高的制造成本，而且成本的提高和性能的提高不是成比例的。

直驱技术作为近十年来世界范围内新兴的传动技术，具有传统传动无法比的优越性。

直驱技术突破了这些瓶颈：在速度上，在制造装备中，传统运动可实现15米/分钟的直线运动速度和十几到几十转每分钟的分度速度。

而直驱技术应用后，直线运动速度可以提升到150米/分钟以上，转台转速可以达到几百转每分。

这就意味着生产效率可以提升10倍以上。

在精度上，直驱技术可以在设备上轻松地实现几千分之一毫米或角秒级的灵敏度，而传统的机械传动大多只能实现几百分之一毫米或角分级的灵密度。

直驱可以使设备的综合精度提升一倍以上。

在设备寿命方面，直驱技术减少了机械传动零件，减少了磨损，提高了设备寿命，还节约了能源。

此外，直驱技术取消了机械传动，节约的零件的原材料和制造成本，从而降低的设备整体的成本。

总的来讲，直驱技术可以使设备加工效率提高3-5倍，精度提高3-5倍，从而使设备的综合价值提升3-5倍。

以机床为例，普通采用机械传动数控机床售价30-50万元，采用直驱技术的高精度数控机床能够卖到100-200万元。

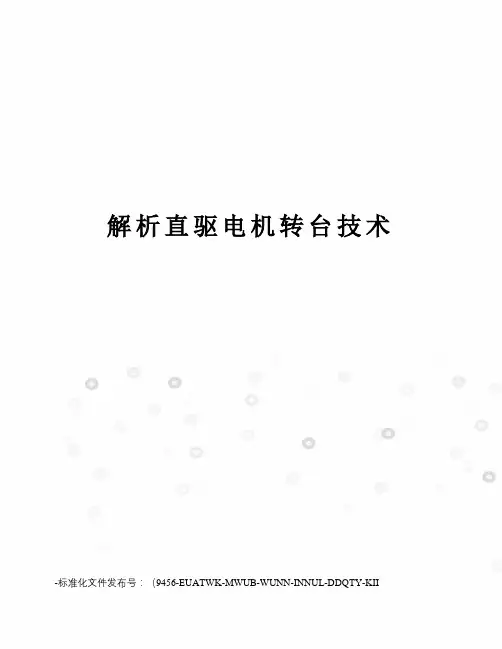

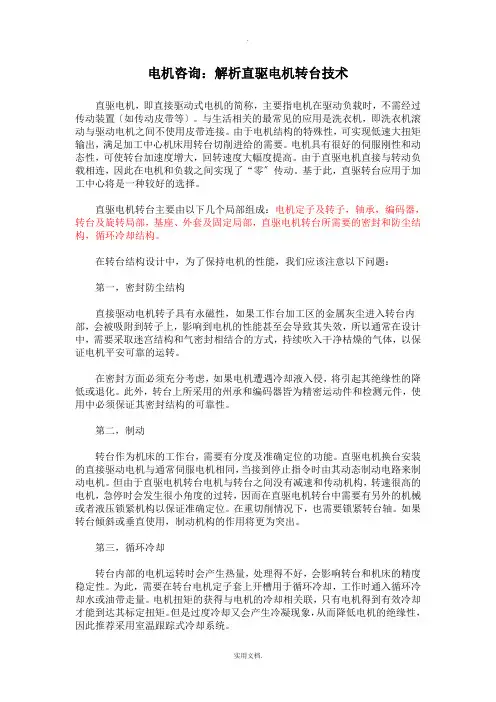

解析直驱电机转台技术-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII电机咨询：解析直驱电机转台技术直驱电机，即直接驱动式电机的简称，主要指电机在驱动负载时，不需经过传动装置（如传动皮带等）。

与生活相关的最常见的应用是洗衣机，即洗衣机滚动与驱动电机之间不使用皮带连接。

由于电机结构的特殊性，可实现低速大扭矩输出，满足加工中心机床用转台切削进给的需要。

电机具有很好的伺服刚性和动态性，可使转台加速度增大，回转速度大幅度提高。

由于直驱电机直接与转动负载相连，因此在电机和负载之间实现了“零”传动。

基于此，直驱转台应用于加工中心将是一种较好的选择。

直驱电机转台主要由以下几个部分组成：电机定子及转子，轴承，编码器，转台及旋转部分，基座、外套及固定部分，直驱电机转台所需要的密封和防尘结构，循环冷却结构。

在转台结构设计中，为了保持电机的性能，我们应该注意以下问题：第一，密封防尘结构直接驱动电机转子具有永磁性，如果工作台加工区的金属灰尘进入转台内部，会被吸附到转子上，影响到电机的性能甚至会导致其失效，所以通常在设计中，需要采取迷宫结构和气密封相结合的方式，持续吹入干净干燥的气体，以保证电机安全可靠的运转。

在密封方面必须充分考虑，如果电机遭遇冷却液入侵，将引起其绝缘性的降低或退化。

此外，转台上所采用的州承和编码器皆为精密运动件和检测元件，使用中必须保证其密封结构的可靠性。

第二，制动转台作为机床的工作台，需要有分度及准确定位的功能。

直驱电机换台安装的直接驱动电机与通常伺服电机相同，当接到停止指令时由其动态制动电路来制动电机。

但由于直驱电机转台电机与转台之间没有减速和传动机构，转速很高的电机，急停时会发生很小角度的过转，因而在直驱电机转台中需要有另外的机械或者液压锁紧机构以保证准确定位。

在重切削情况下，也需要锁紧转台轴。

如果转台倾斜或垂直使用，制动机构的作用将更为突出。

第三，循环冷却转台内部的电机运转时会产生热量，处理得不好，会影响转台和机床的精度稳定性。

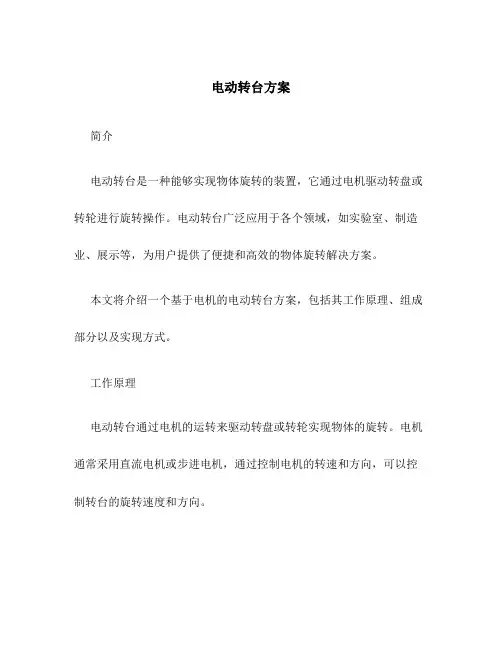

电动转台方案简介电动转台是一种能够实现物体旋转的装置，它通过电机驱动转盘或转轮进行旋转操作。

电动转台广泛应用于各个领域，如实验室、制造业、展示等，为用户提供了便捷和高效的物体旋转解决方案。

本文将介绍一个基于电机的电动转台方案，包括其工作原理、组成部分以及实现方式。

工作原理电动转台通过电机的运转来驱动转盘或转轮实现物体的旋转。

电机通常采用直流电机或步进电机，通过控制电机的转速和方向，可以控制转台的旋转速度和方向。

电机电机是电动转台的核心组件。

常见的电机类型包括直流电机和步进电机。

直流电机通常具有较高的转速和转矩，适用于需要高速旋转的场景。

而步进电机由于具有离散的旋转角度，适用于需要较高精度定位的场景。

控制器控制器用于控制电机的转速和方向。

它通常包括一个微处理器和相关的电路元件。

用户可以通过控制器来实现电动转台的功能设置和动作控制。

传动装置传动装置用于传递电动转台的动力，使转盘或转轮旋转。

常见的传动装置有齿轮传动、带传动和轴传动等。

托盘或夹具用于放置待旋转的物体。

它通常具有一定的固定性，以确保物体在旋转过程中保持稳定。

实现方式步骤一：选购电机和控制器根据需求选择合适的电机和控制器。

如果需要高精度定位，可以考虑使用步进电机，并选择具有相应控制功能的控制器。

步骤二：设计传动装置根据电动转台的转速和转矩需求，设计合适的传动装置。

可以选择合适的齿轮、皮带或轴等进行传动。

步骤三：安装电机和传动装置将选购的电机和传动装置安装到转台的结构中。

确保电机和传动装置的固定稳定。

步骤四：连接控制器将控制器与电机连接起来，并确保电路连接正确。

根据需要进行相应的设置和调试。

步骤五：安装托盘或夹具根据需要选择合适的托盘或夹具，并将其安装在转台上。

确保夹具的固定性和稳定性。

步骤六：测试和调试完成安装后，进行测试和调试。

测试转台是否可以正常运转，检查转速和转向是否符合要求。

步骤七：使用和维护完成调试后，电动转台即可投入使用。

在使用过程中，需要定期检查电机和传动装置的运行状态，并进行必要的维护和保养。

直驱电机的构造和原理直驱电机是一种采用直接驱动方式的电机，即电机转子直接连接到负载，无需传递装置或齿轮箱。

这种构造可以减少能量的损耗和噪音，并提高驱动系统的效率和动态性能。

本文将详细介绍直驱电机的构造和原理。

一、直驱电机的构造直驱电机的主要构造包括转子、定子、磁场系统和传感器系统。

1. 转子：直驱电机的转子通常采用永磁材料制成，具有高磁导率和高磁能积，以实现高效能的转换和传递。

2. 定子：直驱电机的定子是由绕组和铁芯组成的。

绕组是由导电材料绕成的线圈，通常通过电流激励产生磁场，与转子的磁场相互作用，产生电磁力。

铁芯的作用是引导磁场，提高磁场的强度和稳定性。

3. 磁场系统：直驱电机的磁场系统提供转子和定子之间的磁场相互作用，使得电机产生旋转力矩。

磁场系统通常由永磁体和定子绕组或永磁体组成。

4. 传感器系统：直驱电机的传感器系统用于检测电机的位置和转速，以提供精确的电机控制和调节。

常用的传感器包括霍尔传感器、光电编码器和磁性编码器等。

二、直驱电机的工作原理直驱电机的工作原理基于电磁感应和洛伦兹力的相互作用。

1. 电磁感应：当定子绕组通电时，产生的磁场与转子的磁场相互作用，产生电磁感应力。

根据法拉第电磁感应定律，电流在闭合线路中产生的磁场会引起电压的变化，从而产生感应电动势。

2. 洛伦兹力：当电流通过定子绕组时，根据洛伦兹力定律，定子绕组所受的磁场力将产生一个转矩，使得转子开始转动。

转子的转动会引发磁场变化，进而产生感应电动势，从而导致电流变化，使得磁场力作用在转矩上。

直驱电机的工作原理可用下面的三个步骤来表示：（1）电流通过定子绕组产生磁场力；（2）磁场力导致转子开始转动；（3）转子的转动引发磁场变化，产生感应电动势，进一步加强磁场力。

三、直驱电机的优势和应用直驱电机具有以下几个优势：1. 高效能：直驱电机采用直接传动方式，无需传动装置或齿轮箱，避免了能量转化的损耗，提高了动力的传递效率。

2. 高精度：直驱电机的转矩和转速可以直接由控制系统精确控制，可实现高精度定位和运动控制。

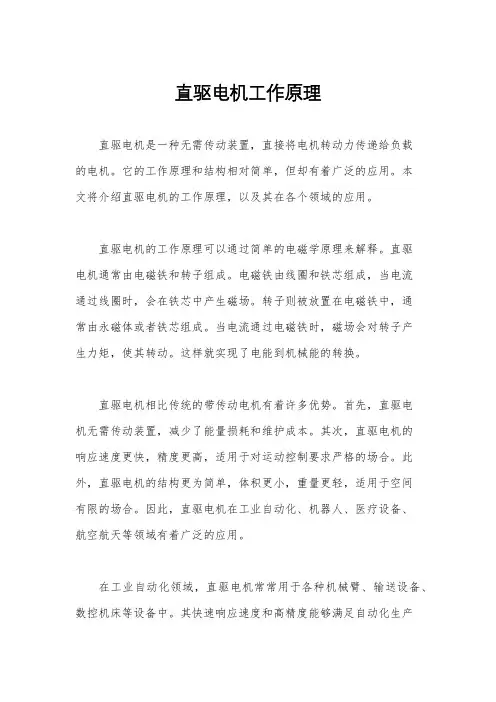

直驱电机工作原理直驱电机是一种无需传动装置，直接将电机转动力传递给负载的电机。

它的工作原理和结构相对简单，但却有着广泛的应用。

本文将介绍直驱电机的工作原理，以及其在各个领域的应用。

直驱电机的工作原理可以通过简单的电磁学原理来解释。

直驱电机通常由电磁铁和转子组成。

电磁铁由线圈和铁芯组成，当电流通过线圈时，会在铁芯中产生磁场。

转子则被放置在电磁铁中，通常由永磁体或者铁芯组成。

当电流通过电磁铁时，磁场会对转子产生力矩，使其转动。

这样就实现了电能到机械能的转换。

直驱电机相比传统的带传动电机有着许多优势。

首先，直驱电机无需传动装置，减少了能量损耗和维护成本。

其次，直驱电机的响应速度更快，精度更高，适用于对运动控制要求严格的场合。

此外，直驱电机的结构更为简单，体积更小，重量更轻，适用于空间有限的场合。

因此，直驱电机在工业自动化、机器人、医疗设备、航空航天等领域有着广泛的应用。

在工业自动化领域，直驱电机常常用于各种机械臂、输送设备、数控机床等设备中。

其快速响应速度和高精度能够满足自动化生产线对于精准控制的要求。

在机器人领域，直驱电机被广泛应用于各种关节和执行器中，使机器人具有更高的灵活性和精度。

在医疗设备领域，直驱电机被用于各种手术机器人、影像设备等，保证了医疗设备的安全性和精准性。

在航空航天领域，直驱电机被用于飞机的襟翼、襟翼执行器、舵机等，提高了飞机的性能和安全性。

总之，直驱电机是一种应用广泛的电机，其工作原理简单而高效。

它在工业自动化、机器人、医疗设备、航空航天等领域有着重要的应用，为现代科技的发展做出了重要贡献。

希望本文能够帮助读者更好地理解直驱电机的工作原理和应用。

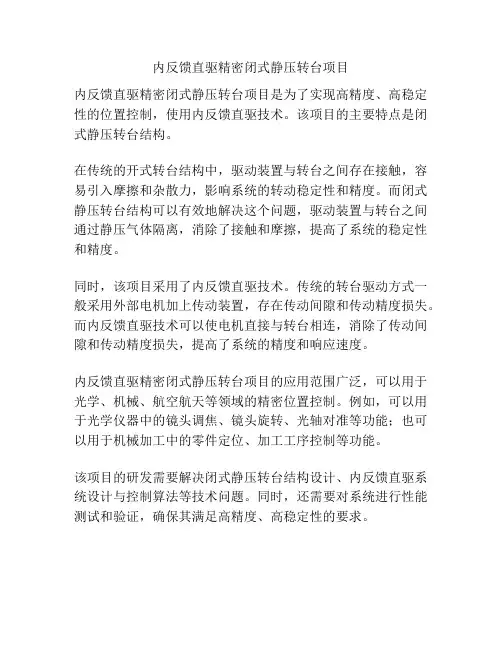

内反馈直驱精密闭式静压转台项目
内反馈直驱精密闭式静压转台项目是为了实现高精度、高稳定性的位置控制，使用内反馈直驱技术。

该项目的主要特点是闭式静压转台结构。

在传统的开式转台结构中，驱动装置与转台之间存在接触，容易引入摩擦和杂散力，影响系统的转动稳定性和精度。

而闭式静压转台结构可以有效地解决这个问题，驱动装置与转台之间通过静压气体隔离，消除了接触和摩擦，提高了系统的稳定性和精度。

同时，该项目采用了内反馈直驱技术。

传统的转台驱动方式一般采用外部电机加上传动装置，存在传动间隙和传动精度损失。

而内反馈直驱技术可以使电机直接与转台相连，消除了传动间隙和传动精度损失，提高了系统的精度和响应速度。

内反馈直驱精密闭式静压转台项目的应用范围广泛，可以用于光学、机械、航空航天等领域的精密位置控制。

例如，可以用于光学仪器中的镜头调焦、镜头旋转、光轴对准等功能；也可以用于机械加工中的零件定位、加工工序控制等功能。

该项目的研发需要解决闭式静压转台结构设计、内反馈直驱系统设计与控制算法等技术问题。

同时，还需要对系统进行性能测试和验证，确保其满足高精度、高稳定性的要求。

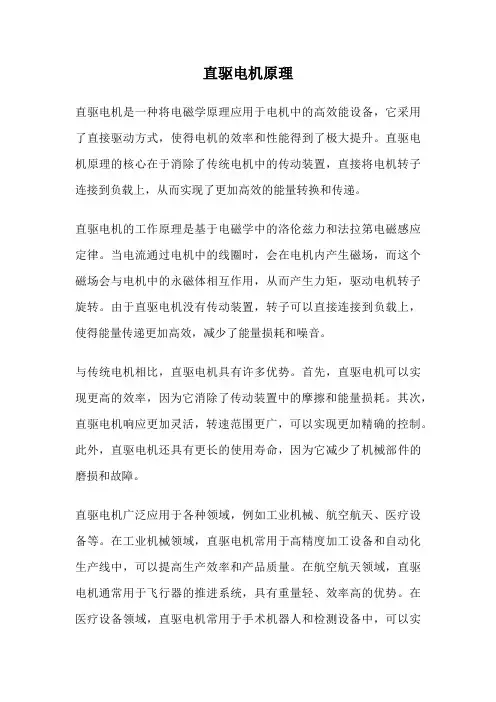

直驱电机原理
直驱电机是一种将电磁学原理应用于电机中的高效能设备，它采用了直接驱动方式，使得电机的效率和性能得到了极大提升。

直驱电机原理的核心在于消除了传统电机中的传动装置，直接将电机转子连接到负载上，从而实现了更加高效的能量转换和传递。

直驱电机的工作原理是基于电磁学中的洛伦兹力和法拉第电磁感应定律。

当电流通过电机中的线圈时，会在电机内产生磁场，而这个磁场会与电机中的永磁体相互作用，从而产生力矩，驱动电机转子旋转。

由于直驱电机没有传动装置，转子可以直接连接到负载上，使得能量传递更加高效，减少了能量损耗和噪音。

与传统电机相比，直驱电机具有许多优势。

首先，直驱电机可以实现更高的效率，因为它消除了传动装置中的摩擦和能量损耗。

其次，直驱电机响应更加灵活，转速范围更广，可以实现更加精确的控制。

此外，直驱电机还具有更长的使用寿命，因为它减少了机械部件的磨损和故障。

直驱电机广泛应用于各种领域，例如工业机械、航空航天、医疗设备等。

在工业机械领域，直驱电机常用于高精度加工设备和自动化生产线中，可以提高生产效率和产品质量。

在航空航天领域，直驱电机通常用于飞行器的推进系统，具有重量轻、效率高的优势。

在医疗设备领域，直驱电机常用于手术机器人和检测设备中，可以实
现更加精准的操作和测量。

总的来说，直驱电机原理的核心在于消除传统电机中的传动装置，实现了更加高效的能量转换和传递。

直驱电机具有高效率、灵活性和可靠性的优势，被广泛应用于各种领域，推动了现代工业技术的发展和进步。

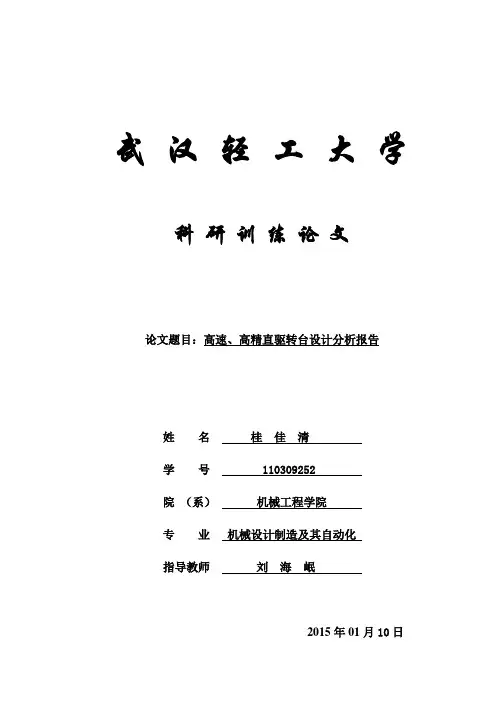

武汉轻工大学科研训练论文论文题目：高速、高精直驱转台设计分析报告姓名桂佳清学号 110309252院（系）机械工程学院专业机械设计制造及其自动化指导教师刘海岷2015年01月10日高速高精直驱转台设计分析报告桂佳清机械工程学院摘要：随着国防、航空、高铁、汽车和模具等重要装备制造行业需求量的大幅增长，中国数控机床也取得了快速发展，数控机床技术在高速化、复合化、精密化、多轴化等方面取得了显著进步和一系列突破。

先进数控机床技术的发展离不开先进功能部件的支持，为我国机床附件尤其是机床核心部件数控转台的发展提供了广阔的发展空间。

关键词：直驱；转台；机床附件0 引言进入二十一世纪以来，尤其是随着国家“高档数控机床与基础制造装备”专项的启动，极大地推动了机械装备工业的发展，“高速、精密、复合、智能化”的机床发展进程得到了进一步加速。

作为数控机床的功能附件的数控转台，同样受到了重视，高速直驱数控转台、高精度数控转台、大型重载数控转台、浸油式数控转台等几种数控转台直接列入了国家重大专项的开发计划之内[1]。

数控转台是多轴联动数控机床的重要部件之一。

传统驱动方式的数控转台因为机械传动链的存在而引起弹性变形、摩擦和反向间隙等一系列问题。

直接驱动数控转台不仅有效地解决了上述问题,而且具有转矩高、响应速度快和定位精度高等性能优势。

近年来,直接驱动数控转台部件是多轴联动高档数控机床领域研究的热点。

就是以直接驱动数控转台永磁环形力矩电机及其控制策略为研究对象,针对其关键技术问题展开工作的[2,3]。

电机具有很好的伺服刚性和动态性，可使转台加速度增大，回转速度大幅度提高。

由于直驱电机直接与转动负载相连，因此在电机和负载之间实现了“零”传动。

基于此，直驱转台应用于加工中心将是一种较好的选择[4]。

1 直驱转台技术的发展状况与可行分析1.1直驱转台发展现状采用直驱技术制造回转功能部件目前已经成为国际机床产业的发展趋势。

直驱转台技术即采用大推力力矩电机或直线电机替代原有的包括齿轮传动、蜗轮蜗杆传动、滚珠丝杠传动，即用电气传动替代机械传动。

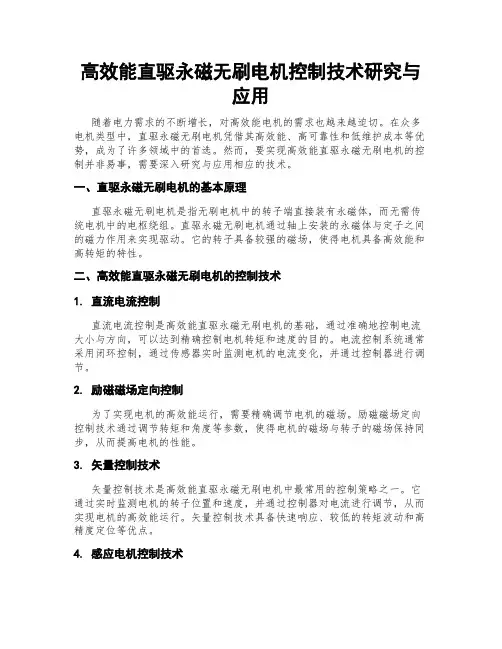

高效能直驱永磁无刷电机控制技术研究与应用随着电力需求的不断增长，对高效能电机的需求也越来越迫切。

在众多电机类型中，直驱永磁无刷电机凭借其高效能、高可靠性和低维护成本等优势，成为了许多领域中的首选。

然而，要实现高效能直驱永磁无刷电机的控制并非易事，需要深入研究与应用相应的技术。

一、直驱永磁无刷电机的基本原理直驱永磁无刷电机是指无刷电机中的转子端直接装有永磁体，而无需传统电机中的电枢绕组。

直驱永磁无刷电机通过轴上安装的永磁体与定子之间的磁力作用来实现驱动。

它的转子具备较强的磁场，使得电机具备高效能和高转矩的特性。

二、高效能直驱永磁无刷电机的控制技术1. 直流电流控制直流电流控制是高效能直驱永磁无刷电机的基础，通过准确地控制电流大小与方向，可以达到精确控制电机转矩和速度的目的。

电流控制系统通常采用闭环控制，通过传感器实时监测电机的电流变化，并通过控制器进行调节。

2. 励磁磁场定向控制为了实现电机的高效能运行，需要精确调节电机的磁场。

励磁磁场定向控制技术通过调节转矩和角度等参数，使得电机的磁场与转子的磁场保持同步，从而提高电机的性能。

3. 矢量控制技术矢量控制技术是高效能直驱永磁无刷电机中最常用的控制策略之一。

它通过实时监测电机的转子位置和速度，并通过控制器对电流进行调节，从而实现电机的高效能运行。

矢量控制技术具备快速响应、较低的转矩波动和高精度定位等优点。

4. 感应电机控制技术感应电机控制技术是在高效能直驱永磁无刷电机中的一种比较新颖的控制方法。

它通过感应电机的转子感应电流来操控电机的转动。

感应电机控制技术具备响应速度快、工作可靠和节能等优势。

三、高效能直驱永磁无刷电机的应用1. 机械行业高效能直驱永磁无刷电机在机械行业中的应用非常广泛。

例如，它可以被用于各类机床的主轴驱动，实现高精度切削和定位；还可以被用于机器人的关节驱动，实现精确灵活的动作。

2. 汽车工业高效能直驱永磁无刷电机在汽车工业领域中也有广泛应用。
