中建八局施工质量标准化图册（土建、安装、样板）第一部分土建1. 钢筋直螺纹连接一、操作要点1、钢筋下料要求端部平整，不得有马蹄形或挠曲，不得用气割下料，可现场用砂轮锯或无齿锯下料。
2、加工钢筋螺纹时，应采用水溶性切削润滑液；不得用机油润滑液或不加润滑液套丝。
3、自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批,随机抽检10％,当合格率小于95%时,应加倍抽检,复检中合格率仍小于95%时,应对全部丝头进行逐个检验。
合格者方可使用。
4、加工的钢筋丝头的直径和长度应用螺纹量规检查，已检验合格的丝头，应戴上保护帽加以保护。
标准型接头的丝头有效螺纹长度应不小于1/2 连接套筒长度，且允许误差为+2P.5、钢筋规格与连接套筒的规格一致,钢筋螺纹的型式、螺距、螺纹外经应与连接套筒匹配。
并确保钢筋连接套筒的丝扣干净、完好无损。
6、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成后，应使两个丝头在套筒中央位置互相顶紧，两端外露丝扣不超过2 个完整丝扣。
7、为了防止接头漏拧，每个接头拧紧之后，一定要在接头上做红漆标记，不合格的做白色标记以便检查。
二、质量效果2. 墙柱板钢筋定位一、操作要点1、据图纸及规范要求，绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工图，由技术负责人审核后加工制作或购置成品。
2、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位。
墙体钢筋与梯形筋的梯档筋需绑扎固定，竖向梯形筋设置间距不大于2 米且每段墙不少于2 个，梯形筋位置宜避开钢筋搭接长度范围内。
3、墙体钢筋网片绑扎完毕后，即可加设水泥撑和保护层垫块，水泥撑与墙体钢筋用绑丝绑牢，间距不宜超过80cm,梅花形布置（或设水平梯子筋，间距不大于2 米且每段墙不少于2 个）；保护层垫块均匀固定在钢筋网片上，间距不超过100cm。
4、框架柱钢筋绑扎关键在于控制纵向主筋垂直和相对位置，在高出楼板顶面5cm 处和50cm 处分别加设一道钢筋定位框，在箍筋绑扎前利用定距框来限制立筋位置，定距框与脚手架间临时进行固定，保证定距框水平及与柱边线对应。
中建八局施工质量标准化图册（土建、安装、样板）素材：筑龙施工编辑整理转载请注明“来自：筑龙施工”一外墙渗漏防治措施1.外墙抹灰前，墙身上各种进户管线、空调管孔、水落管固定件、避雷引下线和空调支架等，应按设计要求安装完毕，并按外保温系统厚度留出间隙。
上述内容均应进行专项检查验收，并形成隐蔽工程验收记录。
2.穿过外墙的管道应采用套管，套管应内高外低，坡度不应小于5%，套管周边应用中性硅酮耐候密封胶封闭。
3.外墙对拉螺栓孔、脚手架拉结点及脚手架眼等应进行可靠封堵。
封堵脚手架眼和孔洞时，应清理干净，浇水湿润，然后采用干硬性细石混凝土封堵严密。
穿墙螺栓孔宜先用聚氨酯发泡剂发泡嵌填，然后用防水膨胀干硬性水泥砂浆填塞, 填塞深度不小于50mm，封堵后孔洞外侧表面应进行三遍防水处理，并形成隐蔽工程验收记录。
4.外墙外保温工程施工前墙体表面必须进行整体抹灰找平（现场聚氨酯发泡外墙外保温系统可不抹灰，但需做好界面处理）。
填充墙与混凝土交接处应按要求钉挂热镀锌电焊钢丝防裂网，网孔尺寸不应大于20mmх20mm，其钢丝直径不宜小于1.2mm，钢丝网应用钢钉或射钉加铁片固定，间距不大于300mm。
防裂网与各类基层搭接宽度不应小于100mm。
在外墙表面做甩浆结合层和浇水湿润后方可进行外墙抹灰。
5.外墙找平层抹灰砂浆应采用掺防水剂的微膨胀防水砂浆，抹灰找平层厚度大于或等于35mm时应采取挂网、分层抹灰等防裂防空鼓的加强措施。
6.凸出外墙面的挑檐、雨蓬、空调隔板等应与墙体同时浇筑，板面设置不小于2%的排水坡度，并按设计要求做好防水处理，当设计无要求时，板面应增加不少于一道柔性防水层，防水阴角处理及泛水高度等应满足规范要求，杜绝阴角处向室内渗漏。
7.凸出墙面有排水要求的部位底部应做滴水线，不得出现爬水和排水不畅现象。
滴水线应优先采用成品滴水线条（槽），若采用鹰嘴或大斜面滴水线，大斜面坡度不应小于10%。
8.外墙外保温工程施工前，应在施工现场采用相同的材料和工艺制作样板墙面,经建设、监理、施工总承包单位检查符合要求，报工程所在地质量监督机构确认后方可进行施工。
第一部分土建钢筋直螺纹连接1、钢筋下料要求端部平整,不得有马蹄形或挠曲,不得用气割下料,可现场用砂轮锯或无齿锯下料。
２、加工钢筋螺纹时，应采用水溶性切削润滑液;不得用机油润滑液或不加润滑液套丝。
3、自检合格的丝头,应由质检员随机抽样进行检验,以一个工作班加工的丝头为一个验收批,随机抽检１0％,当合格率小于95%时,应加倍抽检，复检中合格率仍小于95％时，应对全部丝头进行逐个检验。
合格者方可使用。
4、加工的钢筋丝头的直径和长度应用螺纹量规检查，已检验合格的丝头,应戴上保护帽加以保护。
标准型接头的丝头有效螺纹长度应不小于1／2 连接套筒长度,且允许误差为＋2P。
5、钢筋规格与连接套筒的规格一致,钢筋螺纹的型式、螺距、螺纹外经应与连接套筒匹配.并确保钢筋连接套筒的丝扣干净、完好无损。
６、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成后,应使两个丝头在套筒中央位置互相顶紧,两端外露丝扣不超过 2 个完整丝扣。
7、为了防止接头漏拧,每个接头拧紧之后，一定要在接头上做红漆标记,不合格的做白色标记以便检查。
墙柱板钢筋定位1、据图纸及规范要求，绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工图,由技术负责人审核后加工制作或购置成品。
2、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位．墙体钢筋与梯形筋的梯档筋需绑扎固定,竖向梯形筋设置间距不大于 2 米且每段墙不少于 2 个,梯形筋位置宜避开钢筋搭接长度范围内。
3、墙体钢筋网片绑扎完毕后,即可加设水泥撑和保护层垫块,水泥撑与墙体钢筋用绑丝绑牢,间距不宜超过８0cm，梅花形布置（或设水平梯子筋,间距不大于2米且每段墙不少于２个);保护层垫块均匀固定在钢筋网片上，间距不超过100cm．4、框架柱钢筋绑扎关键在于控制纵向主筋垂直和相对位置,在高出楼板顶面5cm 处和50cm 处分别加设一道钢筋定位框,在箍筋绑扎前利用定距框来限制立筋位置，定距框与脚手架间临时进行固定,保证定距框水平及与柱边线对应．5、现浇板底层钢筋铺设完放置马镫,其间距不大于5００mm，与上层板筋绑扎牢固.剪力墙钢筋定位柱板钢筋定位构造柱钢筋预留1、构造柱预留筋制作弯锚满足图纸和规范要求;构造柱顶部连接预埋钢板(与钢筋）焊接质量保证。

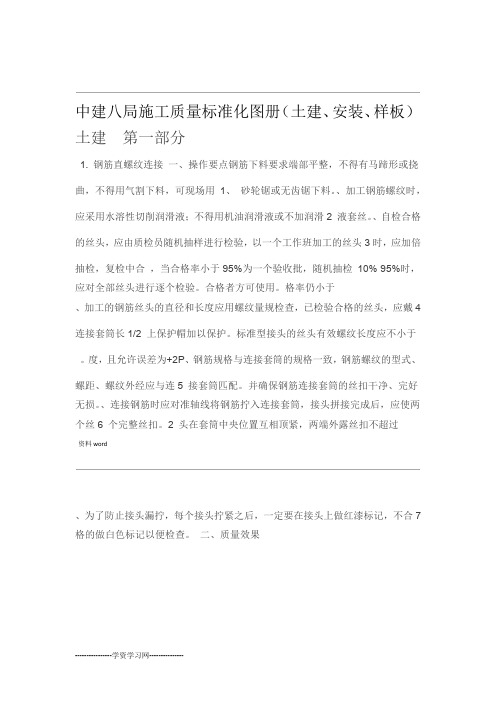

中建八局施工质量标准化图册（土建、安装、样板）土建第一部分1. 钢筋直螺纹连接一、操作要点钢筋下料要求端部平整，不得有马蹄形或挠曲，不得用气割下料，可现场用1、砂轮锯或无齿锯下料。
、加工钢筋螺纹时，应采用水溶性切削润滑液；不得用机油润滑液或不加润滑2 液套丝。
、自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头3时，应加倍抽检，复检中合，当合格率小于95%为一个验收批，随机抽检10% 95%时，应对全部丝头进行逐个检验。
合格者方可使用。
格率仍小于、加工的钢筋丝头的直径和长度应用螺纹量规检查，已检验合格的丝头，应戴4连接套筒长1/2 上保护帽加以保护。
标准型接头的丝头有效螺纹长度应不小于。
度，且允许误差为+2P、钢筋规格与连接套筒的规格一致，钢筋螺纹的型式、螺距、螺纹外经应与连5 接套筒匹配。
并确保钢筋连接套筒的丝扣干净、完好无损。
、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成后，应使两个丝6 个完整丝扣。
2 头在套筒中央位置互相顶紧，两端外露丝扣不超过资料word、为了防止接头漏拧，每个接头拧紧之后，一定要在接头上做红漆标记，不合7 格的做白色标记以便检查。
二、质量效果资料word资料word墙柱板钢筋定位2.一、操作要点绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工1、据图纸及规范要求，图，由技术负责人审核后加工制作或购置成品。
、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位。
墙体钢筋与梯形筋的梯2个，梯2 米且每段墙不少于档筋需绑扎固定，竖向梯形筋设置间距不大于 2形筋位置宜避开钢筋搭接长度范围内。
、墙体钢筋网片绑扎完毕后，即可加设水泥撑和保护层垫块，水泥撑与墙体钢3，梅花形布置（或设水平梯子筋，间距不大80cm筋用绑丝绑牢，间距不宜超过资料word个）；保护层垫块均匀固定在钢筋网片上，间距不2 于2 米且每段墙不少于100cm。
超过4、框架柱钢筋绑扎关键在于控制纵向主筋垂直和相对位置，在高出楼板顶面在箍筋绑扎前利用定距框来限制处分别加设一道钢筋定位框，处和5cm 50cm立筋位置，定距框与脚手架间临时进行固定，保证定距框水平及与柱边线对应。
施工现场安全设施标准化图集中国建筑第八工程局有限公司编制说明为贯彻落实“安全第一、预防为主、综合治理”的方针，秉承“中国建筑，和谐环境为本；生命至上，安全运营第一”的理念，实现施工现场安全设施规范化、标准化、同质化，推动施工现场趋向于“本质安全”，全面提升安全生产管理水平，预防事故的发生，依据国家相关法律法规、标准规范，结合总公司、局各项管理制度及现场实际情况，特编制《中国建筑第八工程局有限公司施工现场安全设施标准化图集》。
本图集主要内容是：1、高处作业；2、脚手架；3、施工用电；4、起重设备；5、施工机具；6、消防；7、其它一、《图集》编写原则及要求：1、《图集》编写在满足遵守国家法律、法规、行业及地方规范、标准要求时，力求做到简单实用、便于维护、可周转、工具化。
2、《图集》编写时充分考虑到项目成本，在符合国家规范要求的前提下确定了两种或多种实施方案，供项目选择。
3、《图集》编写时充分考虑到地域差别，各地选材及要求不同，确定了最低标准。
4、《图集》编写图文并茂，突出细部节点，便于操作实施。
二、《图集》推广使用要求1、本图集作为企业内部最低标准推广使用，1-6章为强制性条文、7章为推荐性条文。
2、项目安全设施当地方建设主管部门有标准、有要求时，优先采用地方标准；当地方无要求时，按该标准执行。
3、图集所选用防护实施的材料必须满足刚度、厚度及侧向冲击力等规范要求。
4、本标准自发布之日起执行三、编制依据：《中华人民共和国安全生产法》《危险性较大的分部分项工程安全管理办法》建筑［2009］87 号《建筑起重机械安全监督管理规定》建设部166 号令《建筑施工特种作业人员管理规定》建质［2008］75 号《建筑施工个人劳动防护用品使用管理暂行规定》建质［2007］255 号《建筑施工安全检查标准》JGJ59-2011《施工现场临时用电安全技术规范》JGJ 46-2005《建筑施工高处作业安全技术规范》JGJ 80-91《建筑施工扣件式脚手架安全技术规范》JGJ130-2011《龙门架及井字架物料提升机安全技术规范》JGJ 88-2010《施工现场机械设备检查技术规程》JGJ 160-2008《建筑机械使用安全技术规程》JGJ 33-2001《建筑施工门式钢管脚手架安全技术规范》JGJ 128-2010《建筑施工工具式脚手架安全技术规范》JGJ202-2010《施工现场临时建筑物技术规范》JGJ/T188-2009《建筑施工现场环境与卫生标准》JGJ/146-2004《建设工程施工现场消防安全技术规范》GB50720-2011中国建筑股份有限公司《项目管理手册》、《安全生产管理手册》中国建筑《施工现场安全防护标准图册（试行）》本《图集》由局安全管理部负责修订解释，执行过程中如有意见或建议，请寄送中国建筑第八工程局有限公司安全生产管理部（地址：上海市浦东新区世纪大道1568号中建大厦26楼；邮政编码200122）。
中建八局施工质量标准化图册(土建、安装、样板）第一部分土建1。
钢筋直螺纹连接一、操作要点1、钢筋下料要求端部平整,不得有马蹄形或挠曲，不得用气割下料，可现场用砂轮锯或无齿锯下料。
2、加工钢筋螺纹时，应采用水溶性切削润滑液；不得用机油润滑液或不加润滑液套丝。
3、自检合格的丝头,应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批,随机抽检10%，当合格率小于95％时,应加倍抽检，复检中合格率仍小于95％时，应对全部丝头进行逐个检验.合格者方可使用。
4、加工的钢筋丝头的直径和长度应用螺纹量规检查，已检验合格的丝头，应戴上保护帽加以保护.标准型接头的丝头有效螺纹长度应不小于1/2 连接套筒长度,且允许误差为+2P.5、钢筋规格与连接套筒的规格一致，钢筋螺纹的型式、螺距、螺纹外经应与连接套筒匹配。
并确保钢筋连接套筒的丝扣干净、完好无损。
6、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成后，应使两个丝头在套筒中央位置互相顶紧，两端外露丝扣不超过2 个完整丝扣。
7、为了防止接头漏拧,每个接头拧紧之后,一定要在接头上做红漆标记,不合格的做白色标记以便检查。
二、质量效果2. 墙柱板钢筋定位一、操作要点1、据图纸及规范要求，绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工图，由技术负责人审核后加工制作或购置成品。
2、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位。
墙体钢筋与梯形筋的梯档筋需绑扎固定,竖向梯形筋设置间距不大于2 米且每段墙不少于2 个，梯形筋位置宜避开钢筋搭接长度范围内。
3、墙体钢筋网片绑扎完毕后，即可加设水泥撑和保护层垫块,水泥撑与墙体钢筋用绑丝绑牢，间距不宜超过80cm，梅花形布置(或设水平梯子筋,间距不大于2 米且每段墙不少于2 个）;保护层垫块均匀固定在钢筋网片上，间距不超过100cm.4、框架柱钢筋绑扎关键在于控制纵向主筋垂直和相对位置，在高出楼板顶面5cm 处和50cm 处分别加设一道钢筋定位框，在箍筋绑扎前利用定距框来限制立筋位置，定距框与脚手架间临时进行固定，保证定距框水平及与柱边线对应。
第一部分土建1。
钢筋直螺纹连接一、操作要点1、钢筋下料要求端部平整,不得有马蹄形或挠曲,不得用气割下料，可现场用砂轮锯或无齿锯下料。
2、加工钢筋螺纹时，应采用水溶性切削润滑液;不得用机油润滑液或不加润滑液套丝.3、自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批,随机抽检10％，当合格率小于95％时，应加倍抽检，复检中合格率仍小于95%时，应对全部丝头进行逐个检验。
合格者方可使用。
4、加工的钢筋丝头的直径和长度应用螺纹量规检查,已检验合格的丝头，应戴上保护帽加以保护。
标准型接头的丝头有效螺纹长度应不小于1/2 连接套筒长度,且允许误差为+2P。
5、钢筋规格与连接套筒的规格一致，钢筋螺纹的型式、螺距、螺纹外经应与连接套筒匹配。
并确保钢筋连接套筒的丝扣干净、完好无损.6、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成后，应使两个丝头在套筒中央位置互相顶紧，两端外露丝扣不超过 2 个完整丝扣。
7、为了防止接头漏拧，每个接头拧紧之后,一定要在接头上做红漆标记，不合格的做白色标记以便检查。
二、质量效果2。
墙柱板钢筋定位一、操作要点1、据图纸及规范要求，绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工图，由技术负责人审核后加工制作或购置成品。
2、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位.墙体钢筋与梯形筋的梯档筋需绑扎固定,竖向梯形筋设置间距不大于 2 米且每段墙不少于 2 个,梯形筋位置宜避开钢筋搭接长度范围内.3、墙体钢筋网片绑扎完毕后,即可加设水泥撑和保护层垫块,水泥撑与墙体钢筋用绑丝绑牢，间距不宜超过80cm,梅花形布置(或设水平梯子筋，间距不大于 2 米且每段墙不少于 2 个）;保护层垫块均匀固定在钢筋网片上，间距不超过100cm。
4、框架柱钢筋绑扎关键在于控制纵向主筋垂直和相对位置，在高出楼板顶面5cm 处和50cm 处分别加设一道钢筋定位框，在箍筋绑扎前利用定距框来限制立筋位置，定距框与脚手架间临时进行固定，保证定距框水平及与柱边线对应。
中建八局施工质量标准化图册（土建、安装、样板）第一部分土建1. 钢筋直螺纹连接一、操作要点1、钢筋下料要求端部平整，不得有马蹄形或挠曲，不得用气割下料，可现场用砂轮锯或无齿锯下料。
2、加工钢筋螺纹时，应采用水溶性切削润滑液；不得用机油润滑液或不加润滑液套丝。
3、自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批，随机抽检10%，当合格率小于95%时，应加倍抽检，复检中合格率仍小于95%时，应对全部丝头进行逐个检验。
合格者方可使用。
4、加工的钢筋丝头的直径和长度应用螺纹量规检查，已检验合格的丝头，应戴上保护帽加以保护。
标准型接头的丝头有效螺纹长度应不小于1/2 连接套筒长度，且允许误差为+2P。
5、钢筋规格与连接套筒的规格一致，钢筋螺纹的型式、螺距、螺纹外经应与连接套筒匹配。
并确保钢筋连接套筒的丝扣干净、完好无损。
6、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成后，应使两个丝头在套筒中央位置互相顶紧，两端外露丝扣不超过 2 个完整丝扣。
7、为了防止接头漏拧，每个接头拧紧之后，一定要在接头上做红漆标记，不合格的做白色标记以便检查。
二、质量效果2. 墙柱板钢筋定位一、操作要点1、据图纸及规范要求，绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工图，由技术负责人审核后加工制作或购置成品。
2、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位。
墙体钢筋与梯形筋的梯档筋需绑扎固定，竖向梯形筋设置间距不大于 2 米且每段墙不少于 2 个，梯形筋位置宜避开钢筋搭接长度范围内。
3、墙体钢筋网片绑扎完毕后，即可加设水泥撑和保护层垫块，水泥撑与墙体钢筋用绑丝绑牢，间距不宜超过80cm，梅花形布置（或设水平梯子筋，间距不大于 2 米且每段墙不少于 2 个）；保护层垫块均匀固定在钢筋网片上，间距不超过100cm。
4、框架柱钢筋绑扎关键在于控制纵向主筋垂直和相对位置，在高出楼板顶面5cm 处和50cm 处分别加设一道钢筋定位框，在箍筋绑扎前利用定距框来限制立筋位置，定距框与脚手架间临时进行固定，保证定距框水平及与柱边线对应。
施工现场安全设施标准化图集中国建筑第八工程局有限公司上海公司编制说明结合局总部的标准管理年的要求，根据施工现场实际需要，对施工现场常用安全设施实行规范化、标准化、同质化，有利于统一公司施工现场形象、便于设施材料周转使用及维护，并起到降低工程成本的目的，依据国家相关法律法规、标准规范，结合总公司、局各项管理制度及现场实际情况，特编制《中国建筑第八工程局有限公司上海公司施工现场安全设施标准化图集》。
此图集作为2012年公司发布的标准化图集的升级和补充。
本图集主要内容是：1、高处作业防护；2、临时用电；3、起重机械；4、防护棚；5、施工机具；6、消防；7、其它8、附录一、《图集》编写原则及要求：1、必须满足遵守国家法律、法规、行业及地方规范、标准要求；2、力求做到简单实用、便于维护、可周转、工具化。
3、《图集》编写图文并茂，突出细部节点，便于操作实施。
二、《图集》推广使用要求1、本图集作为上海公司内部最低标准推广使用，应用在上海公司所有工程项目，努力推动上海公司安全标准化水平的提高；2、当本手册内容与地方建设主管部门标准、要求相抵触时，应向公司安全管理部汇报，达成最佳方案；3、图集所选用防护采用材料必须是符合国标要求，加工制作质量应满足安全要求（刚度、厚度及侧向冲击力等规范要求）；4、上海公司所属项目及人员应及时将设施使用意见反映到公司，以便本图集的优化改进；4、本图集也将根据公司发展，不断进行补充和升版；5、本标准自发布之日起执行。
本《图集》由安全管理部负责修订解释，执行过程中如有意见或建议，请与安全管理部联系。
安全管理部二O一三年十一月目录一、高处作业防护1.1隔离、防护1.1.1区域隔离 (04)1.1.2临边防护 (05)1.1.3楼梯临边防护 (06)1.2洞口防护1.2.1电梯井防护 (07)二、临时用电2.1配电箱防护 (08)三、起重机械3.1塔机防爬装置 (09)3.2施工电梯、物料提升机安全通道 (10)3.3施工电梯、物料提升机楼层平台防护门 (11)四、防护棚4.1木工车间 (12)4.2钢筋加工棚 (13)4.3套丝机防护棚 (14)4.4Y型机械防护棚 (15)4.5临时用房防护棚………............…...……..…..……..16五、施工机具5.1电焊机防护笼 (17)5.2气瓶推车 (18)5.3台钻托盘 (19)5.4套丝机托盘 (20)5.5切割机防护罩 (21)六、消防6.1危险品仓库 (22)七、其它7.1吸烟室、茶水亭 (23)7.2镝灯架 (24)八、附录8.1安全标准化管理要求 (25)8.2安全标准化设施管理流程 (26)1.1.1区域隔离围栏图例1.1.1围栏立杆说明：适用范围：施工区与生活区、办公区的区域隔离。
