1 水平洞口防护1.1 边长在25~200mm（含200mm）的水平洞口防护采用洞口楔紧木枋（立放），上盖18mm厚木胶合板用铁钉钉牢，面层刷红白相间的警示油漆间距20cm角度45°。

25 ～200 1 1100100100 10025 ～200 25 ～200100 100平面图1-1剖面三维效果图1.2 边长在200~500mm(含500mm)的水平洞口防护采用洞口上部盖18mm厚木胶合板用Ф8膨胀螺栓固定，面层刷红白相间的警示油漆间距20cm角度45°。

1.3 边长在500~1500mm （含1500mm ）的水平洞口防护采用洞口上部铺设木枋（立放）@400mm ，上盖18mm 厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm 厚木胶合板封严，面层刷红白相间的警示油漆间距20cm 角度45°。

洞口周边设置交圈的钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm 红白相间油漆，并在最上一道水平杆处悬挂“当心坠落”的警示标志，所有水平杆控制伸出立杆外侧100mm 。

100 500 ～ 1500100300 300 100100 400 400 400 400 100 100500～1500 300 300 100 1001 1500～1500 100 100 300 300 木枋侧面与地面之间的缝隙封严 平面图 1-1剖面 三维效果图 200500 500 1001.4 边长在1500mm以上的水平洞口防护洞口周边设置交圈的φ48钢管防护栏杆，立杆间距不大于1800mm，防护栏杆下部设置200mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，必须刷间距为400mm红白相间的警示油漆，防护栏杆外立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标志。

所有水平杆控制伸出立杆外侧100mm。

2 楼梯口、楼梯临边防护楼梯口和楼梯临边，应在1.2m、0.6m高处及底部设置三道防护栏杆，杆件内侧挂密目式安全立网。

施工现场管理标准化图集——20xx年7月20日——1目录施工现场安全生产标准化 (6)第一章、施工 (6)第一节工地大门 (6)第二节围墙 (7)第三节门卫室 (9)第四节七牌二图 (10)第五节自动冲洗槽 (10)第六节危险源动态管理牌 (13)第七节综合仓库 (14)第八节塔吊 (15)第九节总配电室 (16)第二章、生活区 (17)第一节宿舍 (18)第二节食堂 (19)第三节浴室 (20)第四节厕所 (22)第五节职工服务部 (23)第六节晾衣区 (23)第七节盥洗槽 (24)第八节隔油池 (25)施工现场安全生产标准化 (26)第一章、概述 (26)第二章、临边、洞口防护 (27)第一节洞口防护 (27)第二节临边防护 (33)第三章、安全通道 (41)第四章、电梯、加工区防护 (44)第一节电梯井、竖向洞口防护 (44)第三节加工棚、防护棚 (49)第五章、外脚手架 (53)第一节综合管理规定 (53)第二节落地式脚手架 (54)第三节悬挑脚手架 (56)第五节卸料平台 (63)前言为规范施工现场的管理，保障施工现场安全生产、文明施工的规范运作，特根据公司实际情况及相关规范编写了《建筑施工现场管理标准化图册》。

此图册共分为施工现场文明施工标准化、施工现场安全生产标准化二个部分，体现了法律法规、标准规范的最新要求，明确了安全管理的基本要求，统一了施工现场安全生产、文明施工的做法，但由于水平有限，如有不妥之处，敬请提出宝贵意见。

xxxx邯郸分公司20xx年7月施工现场安全生产标准化第一章、施工现场布置基本思路：组织有序、环保节能、便于施工、规范管理、安全美观。

施工现场必须严格按照公司要求进行布置，实行封闭式管理。

所有防护措施必须确保职工安全，在满足施工要求的情况下尽量减少硬地化，采用绿绿化等措施美化施工环境，减少扬尘，现场布置应尽量采用工具化、定型化设施，提高周转次数，降低施工能耗。

第一节工地大门1、大门：采用门楼式大门，用5号角钢做框架，外罩1.5mm厚钢板，规格为2000*8000mm，门扇刷白漆，并喷“xxxx”四个大字，字体大小为900*1000mm，平均分布在两扇门上。

项⽬施⼯现场安全⽂明标准化图集项⽬施⼯现场安全⽂明标准化图集⽬录⼀、项⽬部办公区1、⼤门和门卫室 (3)2、施⼯围挡、围墙 (7)3、五牌⼀图、宣传栏 (8)4、项⽬部办公楼、办公室 (9)5、会议室、医务室 (11)6、员⼯学校、学习娱乐室 (12)7、绿化设施、停车场 (13)⼆、项⽬部⽣活区1、施⼯⼈员宿舍 (14)2、⾷堂、餐厅 (15)3、浴室、卫⽣间 (17)4、晒⾐棚、晒⾐架及洗⾐房 (18)5、吸烟室、饮⽔休息室 (19)6、化粪池、隔油池……………………………………………………20 三、项⽬部⽣产区1、施⼯道路 (23)2、排⽔设施 (26)3、洗车设施 (26)4、材料堆放、材料标识 (27)5、⽔泥库、搅拌站、配合⽐标识 (30)6、现场加⼯棚 (31)7、常⽤消防器材、消防设施、消防标识、动⽕证明 (33)8、重⼤危险源公⽰牌、危险源告知牌 (35)9、施⼯现场安全提⽰、警⽰标志 (36)10、环境保护（扬尘、噪⾳控制等） (37)四、安全⽣产1、安全教育 (39)2、安全防护⽤品（安全帽、安全⽹、安全带、钢管、扣件等材料要求）..403、临时⽤电 (43)4、临边、洞⼝防护 (49)5、施⼯机具、设备设施防护 (61)⼀、⽂明施⼯1、⼤门和门卫室1.1砖结构⼤门(1)门柱采⽤砌体砌筑，表⾯抹灰后刷涂料。

门扇采⽤Φ50钢管、1.5厚钢板焊接⽽成，表⾯刷防锈漆两道，⾯漆⼀道。

(2)有门楼式⼤门横梁采⽤L40⾓钢及1厚钢板制作成格构形式，⾓钢全部焊接成整体。

门楼应具有⾜够的承载⼒以抵抗风、雪等荷载。

(3)门轴预埋铁件必须在砖柱砌筑时预埋，并具有⾜够的锚固⼒。

门中间地⾯应设门挡。

(4)门扇转动范围内地⾯必须硬化，表⾯要平整。

(5)门柱和门扇颜⾊由企业⾃定，但每个企业必须统⼀。

(6)门扇也可采⽤⾃动伸缩门或⾃动升降栏杆。

(未标单位：mm)1.2钢结构⼤门(1)该⼤门门楼采⽤⾓钢和铁⽪制成须经过承载⼒和稳定性验算，确保安全。

建筑施工现场安全文明施工标准图集
目录
1、木工棚、钢筋棚做法示意图13、电梯井防护图

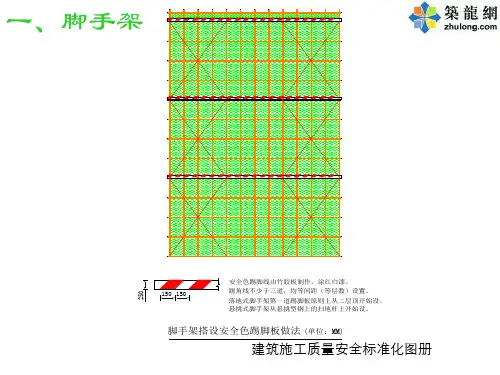

2、合灰机、搅拌机防护棚做法示意图14、脚手架搭设安全色踢脚板做法
3、安全通道示意图（多层24m以下）15、脚手架内平网设置
4、安全通道示意图（高层24m以上）16、脚手架外排阳角处做法示意图
5、配电箱防雨棚做法示意图Ⅰ17、型钢悬挑双斜支撑系统示意图
6、配电箱防雨棚做法示意图Ⅱ18、落地式接料平台
7、总分箱护栏及地面硬化图19、悬挑式钢平台
8、总分箱护栏及硬化地面尺寸图20、接料平台防护门正立面图
9、楼梯、楼层和阳台临边防护示意图21、接料平台防护门侧面图
10、屋面和楼层临边防护图22、接料平台平面图
11、基坑周边防护栏杆示意图23、限重牌示意图
12、洞口防护图24、轮子锯钢丝网防护板示意图。

前言随着公司经营规模的不断扩大，行业竞争的日趋激烈和业主需求的不断提高，项目管理跨度和难度也在不断加大。

因此，严格落实标准化管理的重要性日益凸显。

为了全面提升项目管理水平，更好地维护企业品牌、提升企业形象。

公司对企业内部和行业上标准化管理进行了重新梳理和优化，利用BIM技术编制了本图册，以期实现施工生产行为规范化、安全管理科学化、安全防护标准化、场容场貌秩序化、施工质量样板化。

本图集主要内容包括：文明施工、安全防护、脚手架及模板支撑体系、大型机械、施工机具、临时用电、消防设施、绿色施工、安全体验区、质量样板区十个章节。

本图册为施工现场安全和质量管理标准化的企业标准，适用于各工程公司、项目部，请各级单位认真贯彻执行。

本图册凝聚了公司和行业内项目标准化管理先进做法，实施过程中发现更先进、更合理做法，恳请各级单位提出宝贵意见和建议，以便进一步修改和完善。

实施本图册时，除遵守本图册有关要求外，还应符合相关法律法规、标准规范和规范性文件要求，若工程项目所在地相关标准高于此图册时，以地方标准为准。

本图册由公司安全设备部和技术质量部负责解释。

本图册在编写过程中得到了集团公司总部和各工程公司大力支持和帮助，在此一并表示感谢！编制委员会二Ο一八年一月编制委员会主编：王邦国副主编：温鹤华史立平委员：施树林王赛丁玺涵张桢陈元国曹兆华生加旺傅海荣孙国兵谢广财丁园园姜宏祝马建忠李铁桥徐仁贵王平马和春张生杨国庆徐仁华胡国平审定委员会主任：刘厚纯副主任：徐仁忠杨静委员：王建国杭小建马军陈春红吉春勤吉久平王勇批准：大门文明施工图1.1说明：1、主大门采用有门楼式，其余大门提倡采用无门楼式，在工程需要突出显示企业形象时采用有门楼式。

2、门体材质为金属管与薄铁板焊接而成，门柱材质为角钢钢架。

3、具体尺寸详见《CI 形象识别手册》，6m 宽门体为对开门，8m 宽门体为四扇折叠门；无门楼式门柱总高度2.66m （用于2.1m 高围墙）或3.06m （用于2.5m 高围墙），门柱截面尺寸建议为0.8m ×0.8m （用于6m 门体）、1m ×1m （用于8m 门体）；有门楼式门柱截面尺寸建议为1m ×1m ，总高度为6.5m ，其中门楣高度为1.5m ，门柱高度为5m 。

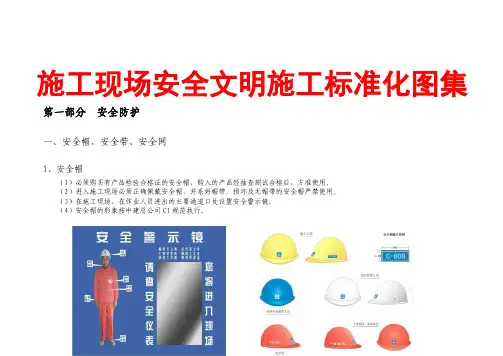

施工现场安全文明施工标准化图集第一部分安全防护一、安全帽、安全带、安全网1、安全帽（1）必须购买有产品检验合格证的安全帽，购入的产品经抽查测试合格后，方准使用。

（2）进入施工现场必须正确佩戴安全帽，并系好帽带。

损坏及无帽带的安全帽严禁使用。

（3）在施工现场，在作业人员进出的主要通道口处设置安全警示镜。

（4）安全帽的形象按中建总公司CI规范执行。

2、安全带安全带应高挂低用，不得擅自接长使用，不准将绳打结使用，也不准将钩直接挂在安全绳上使用，应挂在连接环上用。

安全带的种类安全带的使用3、安全网现场采购的安全网应能提供特种劳动防护用品安全标志、产品合格证、生产许可证、销售单位相关资料等凭证材料。

现场抽样合格后方可使用。

二、洞口防护1、水平洞口（1）边长在500mm（含500mm)以下的水平洞口防护采用旧木板、模板封闭，板下木枋顶紧洞口边，面层刷黑黄相间的警示油漆间距20cm角度45°。

（2）边长在500～1500mm（含1500mm)的水平洞口防护采用洞口上部铺木枋（立放）@400mm，上盖18mm厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm厚木胶合板封严，面层刷黑黄相间的警示油漆间距20cm角度45°。

洞口周边设置交圈的φ48钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm黑黄相间油漆，并在最上一道水平杠处悬挂“当心坠落”警示标志。

所有水平杆控制伸出立杆外侧100mm。

（3）边长在1500mm以上的水平洞口防护洞口周边设置交圈的φ48钢管防护栏杆，立杆间距不大于1800mm，防护栏杆下部设置200mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，刷间距为400mm黑黄相间的警示油漆，防护栏杆外立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标志。

2、电梯井门洞及水平防护1、电梯井门洞安装高度不低于1500mm的立式钢筋防护门，钢筋直径为φ14～φ16，竖向钢筋间距不大于150mm；2、底部安装200mm高、1mm厚钢板,刷黑黄相间警示油漆间距400mm；3、钢筋防护门的四个角焊接5mm厚150×150mm钢板,φ8膨胀螺栓与电梯井墙体固定；4、电梯井洞口防护门均刷中建蓝油漆，并挂设安全警告标语；如防护门设置为可开式，必须上锁并设置专人管理；5、封闭式电梯井井道内搭设满堂操作架，架体步距≤1800mm，在作业层下一步挂设安全平网，作业层以下每隔10米设置硬质全封闭,±0.000处为第一层全封闭层；每2层全封闭层中间设置1道安全平网；或不搭设满堂架，在结构上预埋钢筋，插入钢管形成钢管网，铺设木方，上钉18mm厚木胶合板，按3层不超过10米进行硬封闭，硬封闭之间设置一道软防护，电梯井门洞处设置挡脚板，层层安装高立式钢筋防护门；在室内电梯安装移交防护时，必须每层按要求设置防护门；6、敞开式电梯井井道内采用在结构上预埋钢管，间距为500mm，铺设木方间距为500mm，上钉18mm厚木胶合板，四周设置挡脚板，高度不超过200mm，层层设置硬防护，四周搭设临边防护；7、在主体施工时，必须设置电梯井操作平台，可采用型钢加工制作，也可采用钢管制作或采用随楼层整体提升。
