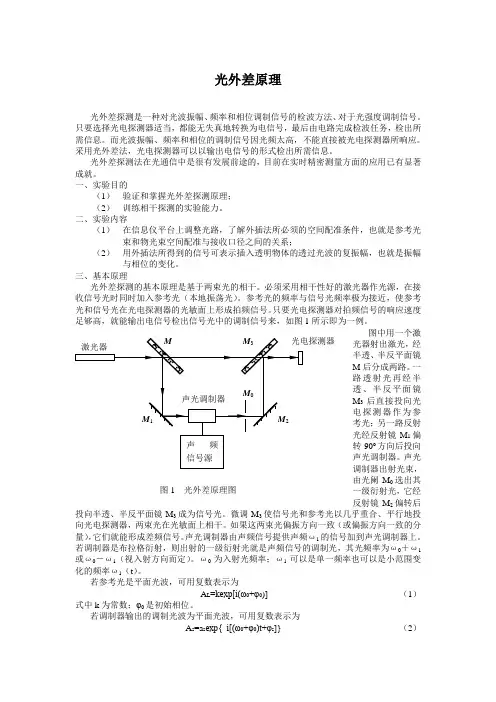

光外差原理光外差原理光外差探测是一种对光波振幅、频率和相位调制信号的检波方法、对于光强度调制信号。
只要选择光电探测器适当，都能无失真地转换为电信号，最后由电路完成检波任务，检出所需信息。
而光波振幅、频率和相位的调制信号因光频太高，不能直接被光电探测器所响应。
采用光外差法，光电探测器可以以输出电信号的形式检出所需信息。
光外差探测法在光通信中是很有发展前途的，目前在实时精密测量方面的应用已有显著成就。
一、实验目的（1）验证和掌握光外差探测原理；（2）训练相干探测的实验能力。
二、实验内容（1）在信息仪平台上调整光路，了解外差法所必须的空间配准条件，也就是参考光束和物光束空间配准与接收口径之间的关系；（2）用外插法所得到的信号可表示插入透明物体的透过光波的复振幅，也就是振幅与相位的变化。
三、基本原理光外差探测的基本原理是基于两束光的相干。
必须采用相干性好的激光器作光源，在接收信号光时同时加入参考光（本地振荡光）。
参考光的频率与信号光频率极为接近，使参考光和信号光在光电探测器的光敏面上形成拍频信号。
只要光电探测器对拍频信号的响应速度足够高，就能输出电信号检出信号光中的调制信号来，如图1所示即为一例。
图中用一个激光器射出激光，经半透、半反平面镜M 后分成两路。
一路透射光再经半透、半反平面镜M 3后直接投向光电探测器作为参考光；另一路反射光经反射镜M 1偏转90o 方向后投向声光调制器。
声光调制器出射光束，由光阑M 0选出其一级衍射光，它经反射镜M 2偏转后投向半透、半反平面镜M 3成为信号光。
微调M 3使信号光和参考光以几乎重合、平行地投向光电探测器，两束光在光敏面上相干。
如果这两束光偏振方向一致（或偏振方向一致的分量），它们就能形成差频信号。
声光调制器由声频信号提供声频ω1的信号加到声光调制器上。
若调制器是布拉格衍射，则出射的一级衍射光就是声频信号的调制光，其光频率为ω0＋ω1或ω0－ω1（视入射方向而定）。

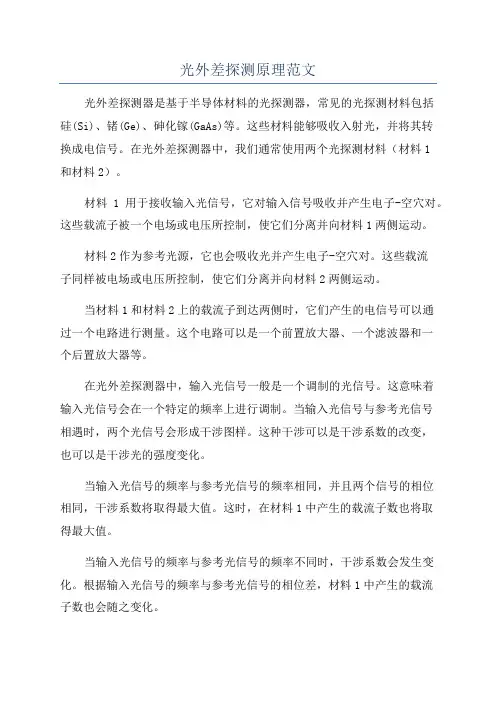

光外差探测原理范文光外差探测器是基于半导体材料的光探测器，常见的光探测材料包括硅(Si)、锗(Ge)、砷化镓(GaAs)等。
这些材料能够吸收入射光，并将其转换成电信号。
在光外差探测器中，我们通常使用两个光探测材料（材料1和材料2）。
材料1用于接收输入光信号，它对输入信号吸收并产生电子-空穴对。
这些载流子被一个电场或电压所控制，使它们分离并向材料1两侧运动。
材料2作为参考光源，它也会吸收光并产生电子-空穴对。
这些载流子同样被电场或电压所控制，使它们分离并向材料2两侧运动。
当材料1和材料2上的载流子到达两侧时，它们产生的电信号可以通过一个电路进行测量。
这个电路可以是一个前置放大器、一个滤波器和一个后置放大器等。
在光外差探测器中，输入光信号一般是一个调制的光信号。
这意味着输入光信号会在一个特定的频率上进行调制。
当输入光信号与参考光信号相遇时，两个光信号会形成干涉图样。
这种干涉可以是干涉系数的改变，也可以是干涉光的强度变化。
当输入光信号的频率与参考光信号的频率相同，并且两个信号的相位相同，干涉系数将取得最大值。
这时，在材料1中产生的载流子数也将取得最大值。
当输入光信号的频率与参考光信号的频率不同时，干涉系数会发生变化。
根据输入光信号的频率与参考光信号的相位差，材料1中产生的载流子数也会随之变化。
通过测量在电路中产生的电信号，我们可以从中获得输入光信号的频率和相位信息。
这个电信号可以是一个交流信号。
为了获得一个稳定的交流信号，我们需要通过前置放大器和后置放大器将电信号进行放大。
滤波器可以用来滤除其它频率成分，并提取出感兴趣的频率。
光外差探测器的原理允许我们通过改变参考光的频率来测量输入光信号的频率和相位信息。
根据这种原理，我们可以进行光通信系统中的频率调制解调，或者进行光谱分析中的频谱测量。
这使得光外差探测器成为一种重要的光学检测技术。
综上所述，光外差探测器是利用外差原理将光信号转换成电信号的一种技术。
它利用两个光探测材料接收输入光信号和参考光信号，并通过测量在电路中产生的电信号获得输入光信号的频率和相位信息。
光电检测技术与应⽤课后答案第2章1、简述光电效应的⼯作原理。
什么是暗电流？什么是亮电流？P11答：暗电流指的是在⽆光照时，由外电压作⽤下P-N结内流过的单向电流；光照时，光⽣载流⼦迅速增加，阻值急剧减少，在外场作⽤下，光⽣载流⼦沿⼀定⽅向运动，形成亮电流。
2、简述光⽣伏特效应的⼯作原理。
为什么光伏效应器件⽐光电导效应器件有更快的响应速度？P15答：（1）光⽣伏特效应的⼯作基础是内光电效应.当⽤适当波长的光照射PN结时，由于内建场的作⽤（不加外电场），光⽣电⼦拉向n区，光⽣空⽳拉向p区，相当于PN结上加⼀个正电压。
（2）光⽣伏效应中，与光照相联系的是少数载流⼦的⾏为，因为少数载流⼦的寿命通常很短，所以以光伏效应为基础的检测器件⽐以光电导效应为基础的检测器件有更快的响应速度。
3、简述光热效应⼯作原理。
热电检测器件有哪些特点？P15、P17第3章2、对于同⼀种型号的光敏电阻来讲，在不同光照度和不同环境温度下，其光电导灵敏度与时间常数是否相同？为什么？如果照度相同⽽温度不同时情况⼜会如何？3、为什么结型光电器件在正向偏置时，没有明显的光电效应？它必须在哪种偏置状态？为什么？答：因为p-n结在外加正向偏压时，即使没有光照，电流也随着电压指数级在增加，所以有光照时，光电效应不明显。
p-n结必须在反向偏压的状态下，有明显的光电效应产⽣，这是因为p-n结在反偏电压下产⽣的电流要饱和，所以光照增加时，得到的光⽣电流就会明显增加。
5、光电导器件响应时间（频率特性）受哪些因素限制？光伏器件与光电导器件⼯作频率哪个⾼？实际使⽤时如何改善其⼯作频率响应？6、硅光电池的开路电压为什么随着温度的升⾼⽽下降？影响光电倍增管⼯作的环境因素有哪些？如何减少这些因素的影响？答：温度升⾼时，半导体的导电性将发⽣⼀定的变化，即少数载流⼦浓度随着温度的升⾼⽽指数式增⼤，相对来说多数载流⼦所占据的⽐例即越来越⼩，这就使得多数载流⼦往对⽅扩散的作⽤减弱，从⽽起阻挡作⽤的p-n结势垒⾼度也就降低。

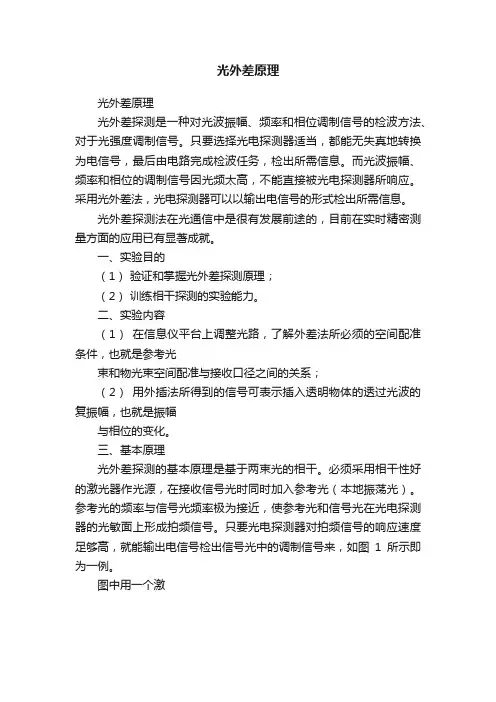

光外差原理光外差探测是一种对光波振幅、频率和相位调制信号的检波方法、对于光强度调制信号。
只要选择光电探测器适当，都能无失真地转换为电信号，最后由电路完成检波任务，检出所需信息。
而光波振幅、频率和相位的调制信号因光频太高，不能直接被光电探测器所响应。
采用光外差法，光电探测器可以以输出电信号的形式检出所需信息。
光外差探测法在光通信中是很有发展前途的，目前在实时精密测量方面的应用已有显著成就。
一、实验目的（1） 验证和掌握光外差探测原理；（2） 训练相干探测的实验能力。
二、实验内容（1） 在信息仪平台上调整光路，了解外插法所必须的空间配准条件，也就是参考光束和物光束空间配准与接收口径之间的关系；（2） 用外插法所得到的信号可表示插入透明物体的透过光波的复振幅，也就是振幅与相位的变化。
三、基本原理光外差探测的基本原理是基于两束光的相干。
必须采用相干性好的激光器作光源，在接收信号光时同时加入参考光（本地振荡光）。
参考光的频率与信号光频率极为接近，使参考光和信号光在光电探测器的光敏面上形成拍频信号。
只要光电探测器对拍频信号的响应速度足够高，就能输出电信号检出信号光中的调制信号来，如图1所示即为一例。
图中用一个激光器射出激光，经半透、半反平面镜M 后分成两路。
一路透射光再经半透、半反平面镜M 3后直接投向光电探测器作为参考光；另一路反射光经反射镜M 1偏转90o 方向后投向声光调制器。
声光调制器出射光束，由光阑M 0选出其一级衍射光，它经反射镜M 2偏转后投向半透、半反平面镜M 3成为信号光。
微调M 3使信号光和参考光以几乎重合、平行地投向光电探测器，两束光在光敏面上相干。
如果这两束光偏振方向一致（或偏振方向一致的分量），它们就能形成差频信号。
声光调制器由声频信号提供声频ω1的信号加到声光调制器上。
若调制器是布拉格衍射，则出射的一级衍射光就是声频信号的调制光，其光频率为ω0＋ω1或ω0－ω1（视入射方向而定）。
简述光外差检测的原理光外差检测是一种光学检测方法，利用两束光的干涉来检测样品的光学特性。
其原理基于干涉的原理，即当两束光相互干涉时，它们的振幅和相位会相应地叠加。
光外差检测的原理类似于常见的干涉仪原理，但它在干涉光的辐射和检测上有一定的差异。
首先，光外差检测需要两束光，分别称为“信号光”和“参考光”。
信号光是经过样品后的光线，而参考光是未经过样品的光线。
其次，这两束光线需要经过光学调制器。
光学调制器可以对两束光的幅度和相位进行调节，以实现干涉条件。
光外差检测的步骤如下：1. 通过光源产生两束光，信号光和参考光。
2. 信号光通过样品，与样品发生相互作用后传播出来。
3. 参考光未经过样品，直接传播出来。
4. 信号光与参考光在光学调制器处重合，通过调节光学调制器的幅度和相位，使得两束光在某个点或一些点上干涉。
5. 干涉后的光经过一个光探测器进行检测并转换为电信号。
6. 收集和分析电信号，通过计算得到样品的光学特性。
光外差检测的原理可以用以下几个方面解释：1. 干涉效应：两束光重合后，它们的振幅和相位会发生干涉现象。
具体来说，相位差为0或整数倍的情况下，它们的振幅叠加，而相位差为半波长的情况下，它们的振幅相互抵消，形成干涉极大和干涉极小。
2. 光学调制器：光学调制器可以调节信号光和参考光的幅度和相位。
通过调整光学调制器，可以使得两束光在某个点或一些点上干涉，从而实现对样品的检测。
3. 光探测器：光探测器可以将干涉后的光转换为电信号。
光探测器通常采用光电二极管、光电倍增管或光敏电阻等器件，能够将光信号转换为电信号。
通过以上原理和步骤，光外差检测可以应用在许多领域，例如生物医学、环境监测、材料科学等。
它可以用来监测样品的光学特性，如吸收、反射、透射、色散等，且具有灵敏度高、分辨率好、实时性强等优点。
需要注意的是，光外差检测也存在一些问题和限制。
由于干涉效应的存在，光外差检测对样品的尺寸和形态要求较高，需要与样品表面有一定的接触或临近，对样品形态和尺寸有一定的限制。
光外差检测必须满足的条件光外差检测必须满足的条件在光学技术领域，光外差检测是一种常用的方法，用于测量光场的相位差。
这种技术在不同领域都有着广泛的应用，比如光学成像、光通信、激光雷达等。
然而，要想得到准确可靠的测量结果，光外差检测必须满足一定的条件，才能保证其有效性和精准度。
以下是光外差检测必须满足的四个条件：条件一：稳定的光源光源的稳定性对于光外差检测至关重要。
光源的波长和强度必须保持稳定，以确保测量结果的准确性。
光源的频率稳定性也是十分重要的，任何频率的波动都会对测量结果产生影响。
选择合适的光源并对其进行稳定性测试是光外差检测的第一步。
条件二：稳定的光路光路的稳定性同样是影响光外差检测准确性的重要因素。
光路中的任何微小变化都可能导致相位差的变化，从而影响测量结果。
必须确保光路的稳定性，采取适当的措施来避免振动、温度变化和光学元件的微小移动。
光路的安装和调节也必须十分精准，以确保光线的传输和反射都能够保持在设计好的轨迹上。
条件三：高精度的检测装置光外差检测所使用的检测装置必须具有高精度，以满足对光场相位差的准确测量。
这包括光学元件的精度、探测器的灵敏度和响应速度等方面。
特别是在高精度测量中，需要选择具有高线性度和低噪声的检测器，并且保持其在整个测量过程中的稳定性和可靠性。
条件四：准确的数据处理和分析算法准确的数据处理和分析算法是保证光外差检测准确性的关键。
在得到测量数据后，需要对其进行合理的处理和分析，以提取出所需的相位差信息。
正确选择和应用适当的算法对于保证测量结果的可靠性和准确性至关重要。
光外差检测必须满足稳定的光源、稳定的光路、高精度的检测装置和准确的数据处理和分析算法这四个条件。
只有在满足了这些条件的前提下，光外差检测才能够得到准确、可靠的测量结果，为光学技术领域的应用提供了有力支持。
个人观点和理解光外差检测作为一种重要的光学测量技术，在科学研究和工程应用中有着广泛的应用前景。
通过本文的探讨，我对光外差检测有了更深入的了解，知道了它必须满足的条件以及实现高精度测量的关键技术要点。
