1 单项电机（双电容）正反转简易接线图
人们往往把单项电机的正反转接线搞的很复杂，其实电机在出厂前已经按相关标准做好了接线图。

分别是：Z2W2 U2 V2下层是：U1 V1 Z1W1 内部图线如下：
对应的倒顺开关图如下：
或盐池，那上面连小草也长不出来的。

人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。

在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。

2
简单的倒顺接线图如下：
或盐池，那上面连小草也长不出来的。

人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。

在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。

3
注：配接倒顺开关时，应该把原电机的“连接片”去除
或盐池，那上面连小草也长不出来的。

人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。

在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。

4
单项电机正反转接线图。

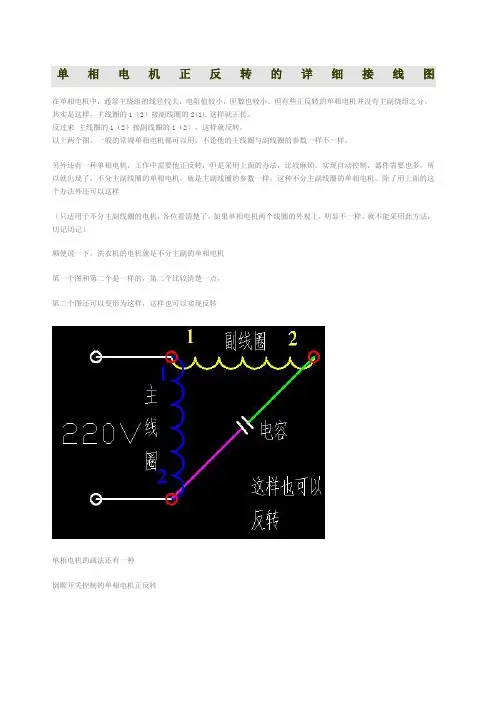

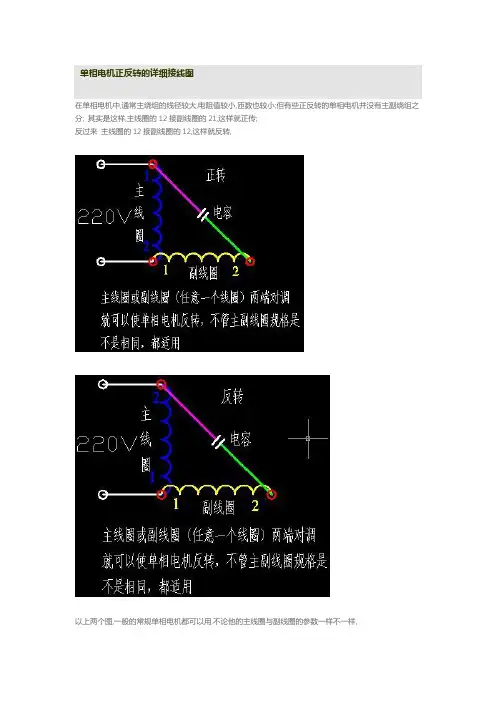

单相电机正反转的详细接线图在单相电机中，通常主绕组的线径较大，电阻值较小，匝数也较小。

但有些正反转的单相电机并没有主副绕组之分。

其实是这样，主线圈的1（2）接副线圈的2(1),这样就正传。

反过来主线圈的1（2）接副线圈的1（2），这样就反转，以上两个图，一般的常规单相电机都可以用，不论他的主线圈与副线圈的参数一样不一样，另外还有一种单相电机，工作中需要他正反转，但是采用上面的办法，比较麻烦，实现自动控制，器件需要也多，所以就出现了，不分主副线圈的单相电机，就是主副线圈的参数一样，这种不分主副线圈的单相电机，除了用上面的这个办法外还可以这样（只适用于不分主副线圈的电机，各位看清楚了。

如果单相电机两个线圈的外观上，明显不一样，就不能采用此方法，切记切记）顺便说一下，洗衣机的电机就是不分主副的单相电机第一个图和第二个是一样的，第二个比较清楚一点，第二个图还可以变形为这样，这样也可以实现反转单相电机的画法还有一种倒顺开关控制的单相电机正反转落地扇电机接线图来个用接触器控制的，单相电机正反转，在KM1的下方红线和粉线互换，或者蓝线和黄线互换，电机就可以反转了KM1和KM2的二次线路就用三相电机的普通正反转互锁电路就行了单相电容电机接法单相电动机有三个抽头，首先用万用表电阻挡测量三个线头之间的电阻值，电阻最大的两个线头之间并联电容，另一个线头（公共端）接电源的一端。

然后用万用表的电阻挡测量公共端与接电容两端的线头之间的电阻，阻值稍大的一端接电源的另一端，绝对一次性接正转，若要想改变方向，将接电容一端的电源线改接为另一端即可.三个出线的单相电机主绕组、副绕组容易判断：1、先两两测出三条线的阻值，记住最大值的两条线及其阻值，第三条线就是主、副的连接点；2、分别测出接点与两端的阻值（这两个阻值之和必须等于上述的最大值）。

其中阻值较小的是主绕组，阻值较大的是副绕组。

一般对于单相电容启动交流电机，与电容串联的那个绕组接头就是副绕组。

交流单相电动机(电容)及正反转接线(图)江苏省泗阳县李口中学沈正中220V交流单相电机一般都有两个绕组，其中阻值大的是启动绕组（也叫副绕组），阻值小的是运行绕组（也叫主绕组），如果两绕组阻值相同，则不用区分启动绕组和运行绕组，任一组都可作启动绕组或运行绕组。

用万用表找到引出端测量电阻就可以发现了：对于起动绕组与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。

一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。

电阻最大的是两线圈的串联阻值，最小的是运行绕组，连接电源，阻值在中间的就是启动绕组，串联电容后连接电源。

起动方式一般都是分相起动式，可分为以下几种：第一种，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇，空调风扇电动机，洗衣机等电动机，如图1所示。

图1电容运转型接线电路第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开，不参与运行工作，而电动机以运行绕组线圈继续动作，图2电容起动型接线电路如图2所示。

第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

而运行电容串接到起动绕组参与运行工作。

这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方，如图3所示。

带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。

电容值：双值电容电机，起动电容容量大，运行电容图3电容启动运转型接线电路(双值电容器) 容量小，耐压一般大于400V。

正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。

一般洗衣机用得到这种电机。

单相电机正反转的详细接线图在单相电机中,通常主绕组的线径较大,电阻值较小,匝数也较小;但有些正反转的单相电机并没有主副绕组之分; 其实是这样,主线圈的12接副线圈的21,这样就正传;反过来主线圈的12接副线圈的12,这样就反转,以上两个图,一般的常规单相电机都可以用,不论他的主线圈与副线圈的参数一样不一样,另外还有一种单相电机,工作中需要他正反转,但是采用上面的办法,比较麻烦,实现自动控制,器件需要也多,所以就出现了,不分主副线圈的单相电机,就是主副线圈的参数一样,这种不分主副线圈的单相电机,除了用上面的这个办法外还可以这样只适用于不分主副线圈的电机,各位看清楚了;如果单相电机两个线圈的外观上,明显不一样,就不能采用此方法,切记切记顺便说一下,洗衣机的电机就是不分主副的单相电机第一个图和第二个是一样的,第二个比较清楚一点,第二个图还可以变形为这样,这样也可以实现反转单相电机的画法还有一种倒顺开关控制的单相电机正反转落地扇电机接线图来个用接触器控制的,单相电机正反转,在KM1的下方红线和粉线互换,或者蓝线和黄线互换,电机就可以反转了KM1和KM2的二次线路就用三相电机的普通正反转互锁电路就行了单相电容电机接法单相电动机有三个抽头,首先用万用表电阻挡测量三个线头之间的电阻值,电阻最大的两个线头之间并联电容,另一个线头公共端接电源的一端;然后用万用表的电阻挡测量公共端与接电容两端的线头之间的电阻,阻值稍大的一端接电源的另一端,绝对一次性接正转,若要想改变方向,将接电容一端的电源线改接为另一端即可.三个出线的单相电机主绕组、副绕组容易判断：1、先两两测出三条线的阻值,记住最大值的两条线及其阻值,第三条线就是主、副的连接点；2、分别测出接点与两端的阻值这两个阻值之和必须等于上述的最大值;其中阻值较小的是主绕组,阻值较大的是副绕组;一般对于单相电容启动交流电机,与电容串联的那个绕组接头就是副绕组;设副绕组电阻为R1,主绕组电阻为R2, 则R1>R2;主绕组功率大,电阻小用万用表测量比较三个端子中每次两个端子之间的电阻值,先寻找火线通过电容连接的副绕组接头端子：其和另外两个端子之间电阻有最大值R1串联R2,和第二大值R1剩下二个端子中找到有最小阻值R2和第二小阻值R1的那个即为接零线的端子,也就是主绕组和副绕组的公共端子单相电机为什么有三根线启动电容和电机怎么接线如果电机本身没有接线图示,只能用万能表了,用电阻档测量出三组电阻数,最大的一组的两个端子为启动和工作绕组的串联,中间大小的一组为工作绕组的两个端子,较小的一组为启动绕组的两面个端子,把工作绕组和220VAC并联,启动绕组和电容串联后和电源并联;。

单相电机正反转的详细接线图之老阳三干创作在单相电机中,通常主绕组的线径较大,电阻值较小,匝数也较小.但有些正反转的单相电机并没有主副绕组之分.其实是这样,主线圈的1（2）接副线圈的2(1),这样就正传.反过来主线圈的1（2）接副线圈的1（2）,这样就反转,以上两个图,一般的常规单相电机都可以用,不管他的主线圈与副线圈的参数一样不一样,另外还有一种单相电机,任务中需要他正反转,但是采取上面的办法,比较麻烦,实现自动控制,器件需要也多,所以就出现了,不分主副线圈的单相电机,就是主副线圈的参数一样,这种不分主副线圈的单相电机,除了用上面的这个办法外还可以这样（只适用于不分主副线圈的电机,列位看清楚了.如果单相电机两个线圈的外不雅上,明显不一样,就不克不及采取此办法,切记切记）顺便说一下,洗衣机的电机就是不分主副的单相电机第一个图和第二个是一样的,第二个比较清楚一点,第二个图还可以变形为这样,这样也可以实现反转单相电机的画法还有一种倒顺开关控制的单相电机正反转落地扇电机接线图来个用接触器控制的,单相电机正反转,在KM1的下方红线和粉线互换,或者蓝线和黄线互换,电机就可以反转了KM1和KM2的二次线路就用三相电机的普通正反转互锁电路就行了单相电容电机接法单相电动机有三个抽头,首先用万用表电阻挡丈量三个线头之间的电阻值,电阻最大的两个线头之间并联电容,另一个线头（公共端）接电源的一端.然后用万用表的电阻挡丈量公共端与接电容两端的线头之间的电阻,阻值稍大的一端接电源的另一端,绝对一次性接正转,若要想改动标的目的,将接电容一端的电源线改接为另一端即可.三个出线的单相电机主绕组、副绕组容易判断：1、先两两测出三条线的阻值,记住最大值的两条线及其阻值,第三条线就是主、副的连接点；2、辨别测出接点与两端的阻值（这两个阻值之和必须等于上述的最大值）.其中阻值较小的是主绕组,阻值较大的是副绕组.一般对于单相电容启动交流电机,与电容串联的那个绕组接头就是副绕组.设副绕组电阻为R1,主绕组电阻为R2,则 R1>R2.（主绕组功率大,电阻小）用万用表丈量比较三个端子中每次两个端子之间的电阻值,先寻找火线通过电容连接的副绕组接头端子：其和另外两个端子之间电阻有最大值（R1串联R2）,和第二大值R1）剩下二个端子中找到有最小阻值R2和第二小阻值R1的那个即为接零线的端子,也就是主绕组和副绕组的公共端子单相电机为什么有三根线启动电容和电机怎么接线?如果电机自己没有接线图示,只能用万能表了,用电阻档丈量出三组电阻数,最大的一组的两个端子为启动和任务绕组的串联,中间大小的一组为任务绕组的两个端子,较小的一组为启动绕组的两面个端子,把任务绕组和220VAC并联,启动绕组和电容串联后和电源并联.。
