沥青路面施工检测用表

沥青混凝土路面厚度检测规范《公路工程质量检验评定标准》（JTG80(1）—2004) 《公路路基路面现场测试规程》(JTG-E ６0－200８）路面厚度总厚度≤60ｍm 时,允许偏差分别为—5ｍｍ和-10mm;总厚度〉60mm 时，允许偏差分别为-８％和－１５%的总厚度,Ｈ为总厚度(m ｍ）.前一数值为代表值,后一数值为合格值要求.按双车道每2００m 检测一个点进行。

检测方法：采用10０m ｍ取芯机取芯（如仅测厚度，可采用50mm 取芯机取芯）,必须取至芯样底部,取出芯样后用正十字形标记在芯样表面标记,并从正十字开标记端部测量该芯样的4个厚度,取平均值为该芯样厚度(精确至1mm ）。

芯样检测完成后的数值处理按以下附录进行。

附录Ｈ 路面结构层厚度评定H.0。

1 评定路段内路面结构层厚度按代表值和单个合格值的允许偏差进行评定. H 。

0。

2 按规定频率,采用挖验或钻取芯样测定厚度。

H.０。

3 厚度代表值为厚度的算术平均值的下置信界限值，即：式中：X L ——厚度代表值（算术平均值的下置信界限）; X ——厚度平均值; S —-标准差； ｎ——检测点数;ｔα—-t 分布表中随测点数和保证率(或置信度α)而变的系数,可查附表B 。

采用的保证率：高速、一级公路：基层、底基层为９9％，面层为９5％。

其他公路:基层、底基层为95%,面层为90％。

Ｈ。

0。

４ 当厚度代表值大于等于设计厚度减去代表值允许偏差时，则按单个检查值的偏差不超过单点合格值来计算合格率;当厚度代表值小于设计厚度减去代表值允许偏差时,相应分项工程评为不合格。

代表值和单点合格值的允许偏差见第7章各节实测项目表。

H 。

０．5 沥青面层一般按沥青铺筑层总厚度进行评定,高速公路和一级公路分2~3层铺筑时，还应进行上面层厚度检查和评定。

附表B tn S nt X X L α-=。

JJ1401路基路面厚度试验检测记录表（挖坑或钻芯法）试验：复核：日期：年月日JJ1402b 路基路面压实度试验检测记录表（环刀法）试验：复核：日期：年月日JJ1402a 路基路面压实度试验检测记录表（灌砂法）试验：复核：日期：年月日JJ1402c 沥青路面压实度试验检测记录表（表干法）试验：复核：日期：年月日JJ1402d 沥青路面压实度试验检测记录表（水中重法）试验：复核：日期：年月日JJ1402e 沥青路面压实度试验检测记录表（蜡封法）试验：复核：日期：年月日JJ1403路基路面平整度试验检测记录表（三米直尺法）试验：复核：日期：年月日JJ1404土基回弹模量试验检测记录表(承载板法)试验：复核：日期：年月日第页，共页JJ1405路基路面弯沉检测记录表（贝克曼梁法）试验：复核：日期：年月日第页，共页JJ1406a 路面构造深度试验检测记录表（手工铺砂法）试验：复核：日期：年月日第页，共页JJ1406b 路面构造深度试验检测记录表（电动铺砂仪法）试验：复核：日期：年月日第页，共页JJ1407路面摩擦系数试验检测记录表（摆式仪法）试验：复核：日期：年月日第页，共页JJ1408沥青路面渗水系数试验检测记录表第页，共页JJ1410a 路基路面宽度试验检测记录表试验：复核：日期：年月日第页，共页JJ1410b路基路面高程试验检测记录表第页，共页JJ1410c 路基路面横坡度试验检测记录表试验：复核：日期：年月日第页，共页JJ1412土基现场CBR值试验检测记录表水泥混凝土试件抗压强度试验记录承包单位: 合同号:监理单位: 共页第页. .。

沥青混凝土路面施工检测用表
日照市农村公路改造工程领导小组办公室监制
日照市农村公路改造工程
沥青路面检验汇总表
承包单位：
检验人: 监理: 年月日
日照市农村公路改造工程
沥青路面回弹弯沉值测定记录表
承包单位：检测使用汽车型号轮胎气压(Mp a)
沥青面层压实度检验记录(核子仪法) 承包单位：
沥青路面纵断面高程检验表承包单位：
日照市农村公路改造工程
沥青路面宽度及中心线检验表承包单位：
日照市农村公路改造工程
沥青路面横坡度检验表承包单位：
日照市农村公路改造工程
沥青面层平整度检验表承包单位：
日照市农村公路改造工程
沥青面层厚度检验表承包单位：
日照市农村公路改造工程
沥青物性试验表（1）承包单位：
监理单位：
日照市农村公路改造工程
沥青物性试验表（2）承包单位：
监理单位：
日照市农村公路改造工程
沥青混合料中沥青含量试验记录表承包单位：
日照市农村公路改造工程
沥青混合料生产检验结果报告表承包单位：
试验人监理: 年月日。

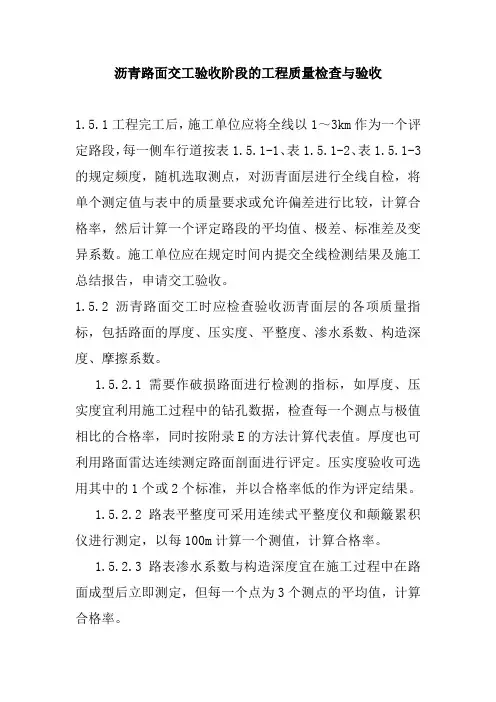

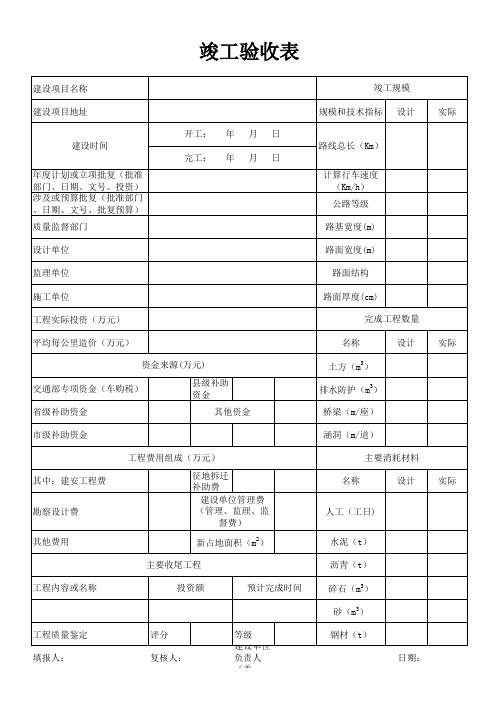

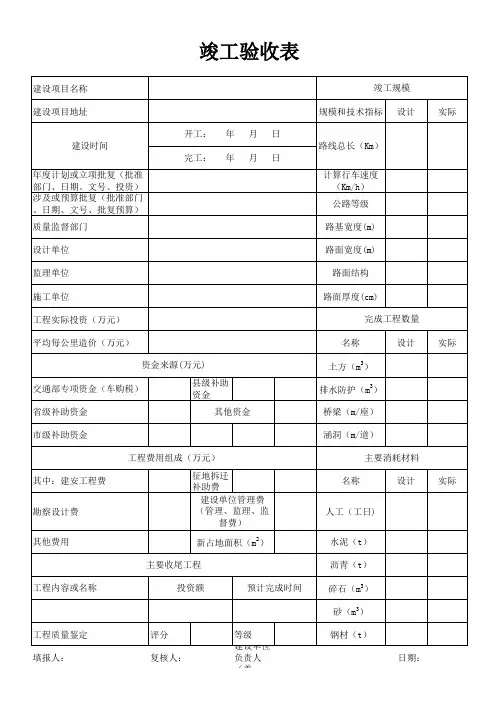

沥青路面交工验收阶段的工程质量检查与验收1.5.1工程完工后，施工单位应将全线以1～3km作为一个评定路段，每一侧车行道按表1.5.1-1、表1.5.1-2、表1.5.1-3的规定频度，随机选取测点，对沥青面层进行全线自检，将单个测定值与表中的质量要求或允许偏差进行比较，计算合格率，然后计算一个评定路段的平均值、极差、标准差及变异系数。

施工单位应在规定时间内提交全线检测结果及施工总结报告，申请交工验收。

1.5.2沥青路面交工时应检查验收沥青面层的各项质量指标，包括路面的厚度、压实度、平整度、渗水系数、构造深度、摩擦系数。

1.5.2.1 需要作破损路面进行检测的指标，如厚度、压实度宜利用施工过程中的钻孔数据，检查每一个测点与极值相比的合格率，同时按附录E的方法计算代表值。

厚度也可利用路面雷达连续测定路面剖面进行评定。

压实度验收可选用其中的1个或2个标准，并以合格率低的作为评定结果。

1.5.2.2 路表平整度可采用连续式平整度仪和颠簸累积仪进行测定，以每100m计算一个测值，计算合格率。

1.5.2.3 路表渗水系数与构造深度宜在施工过程中在路面成型后立即测定，但每一个点为3个测点的平均值，计算合格率。

1.5.2.4交工验收时可采用连续式摩擦系数测定车在行车道实测路表横向摩擦系数，如实记录测点数据。

1.5.2.5 交工验收时可选择贝克曼梁或连续式弯沉仪实测路面的回弹弯沉或总弯沉，如实记录测点数据(含测定时的气候条件、测定车数据等)，测定时间宜在公路的最不利使用条件下(指春融期或雨季)进行。

公路热拌沥青混合料路面交工检查与验收质量标准表1.5.1-1检查项目检查频度（每一侧车行道）质量要求或允许偏差试验方法高速公路、一级公路其他等级公路外观随时表面平整密实，不得有明显轮迹、裂缝、推挤、油盯、油包等缺陷，且无明显离析目测面层总厚度①代表值每1km 5点设计值的-5％设计值的-8％T 0912极值每1km 5点设计值-10％设计值的-15％T 0912上面代表值每1km 5点设计值的-10％－T 0912层厚度①极值每1km 5点设计值-20％－T 0912压实度②代表值每1km 5点实验室标准密度的96％(98％)最大理论密度的92％(94％)试验段密度的98％(99％)T 0924极值(最小值)每1km 5点比代表值放宽1％(每km)或2％(全部)T 0924路表平整度标准差σ全线连续 1.2mm 2.5mm T 0932 IRI 全线连续 2.0m/km 4.2m/km T 0933 最大间隙每1kml0处，各连续10杆－5mm T 0931路表渗水系数不大于每1km不少于5点，每点3处取平均值评定300mL/min(普通沥青路面)200mL/min(SMA路面)－T 0971宽度有侧石每1km 2O个断面±20mm ±30mm T 0911无侧石每1km 2O个断面不小于设计宽度不小于设计宽度T 0911纵断面高程每1km 2O个断面±l5mm ±20mm T 0911中线偏位每1km 2O个断面±20mm ±3Omm T 0911横坡度每1km 2O个断面±0.3％±0.5％ T 0911弯沉回弹弯沉全线每20m l点符合设计对交工验收的要求符合设计对交工验收的要求T 0951总弯沉全线每5m l点符合设计对交工验收的要求－T 0952构造深度每1km 5点符合设计对交工验收的要求－T0961/62/63摩擦系数摆值每1km 5点符合设计对交工验收的要求－T 0964横向力系数全线连续符合设计对交工验收的要求－T 0965注:①高速公路、一级公路面层除验收总厚度外，尚须验收上面层厚度，代表值的计算方法按附录E进行；②与表1.4.5-1注②同；公路沥青表面处治及贯入式路面交工检查与验收质量标准表1.5.1-2路面类型检查项目检查频度（每一侧车行道）质量要求或允许偏差试验方法沥青表面处治外观全线密实，不松散目测厚度①代表值每200m每车道1点-5mm T 0921极值每200m每车道l点-10mm T 0921路表平整度标准差全线每车道连续 4.5mm T 0932IRI 全线每车道连续7.5m/km T 0933最大间隙每1km10处，各连续l0尺10mm T 0931 宽度有侧石每1km 2O个断面±3cm T 0911无侧石每1km 2O个断面不小于设计宽度T 0911 纵断面高程每1km 2O个断面±20mm T 0911 横坡度每1km 2O个断面±0.5％T 0911 沥青用量每1km l点±0.5％T 0722 矿料用量每1km l点±5％T 0722沥青贯入式路面外观全线密实，不松散目测厚度①代表值每200m 1点-5mm或－8％T 0921极值每200m l点15mm T 0921 路表平整度标准差全线连续 3.5mm T 0932IRI 全线连续 5.8m/km T 0933最大间隙每1km10处，各连续l0尺8mm T 0931 宽度有侧石每1km 2O个断面±30mm T 0911无侧石每1km 2O个断面不小于设计宽度T 0911 纵断面高程每1km 2O个断面±20mm T 0911 横坡度每1km 2O个断面±0.5％T 0911 沥青用量每1km l点±0.5％T 0722 矿料用量每1km l点±5％T 0722公路沥青路面稀浆封层交工检查与验收质量标准表1.5.1-3检查项目检查频度质量要求或允许偏差试验方（每一幅车行道）高速公路、一级公路其他等级公路法平均厚度每1公里3点－10％－10％挖小坑量测，取平均渗水系数每1km 3处10mL/min 10mL/min T 0971路表构造深度每1km 5点符合设计要求－T 0961T 0962路面摩擦系数摆值每1km 5点符合设计要求－T 0964横向力系数全线连续符合设计要求－T 09651.5.3工程交工时应对全线宽度、纵断面高程、横坡度、中线偏位等进行实测，以每个桩号的测定结果评定合格率，最后提出实际的竣工图。

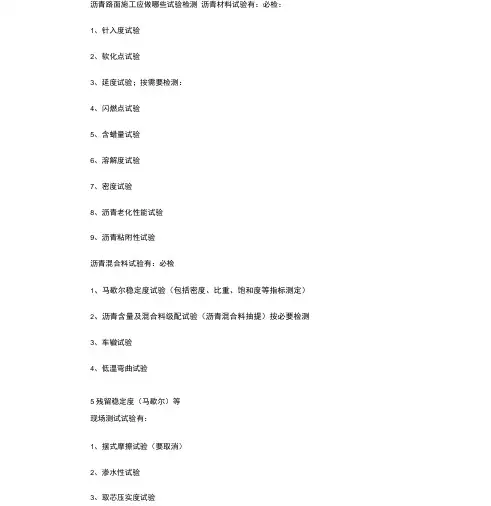

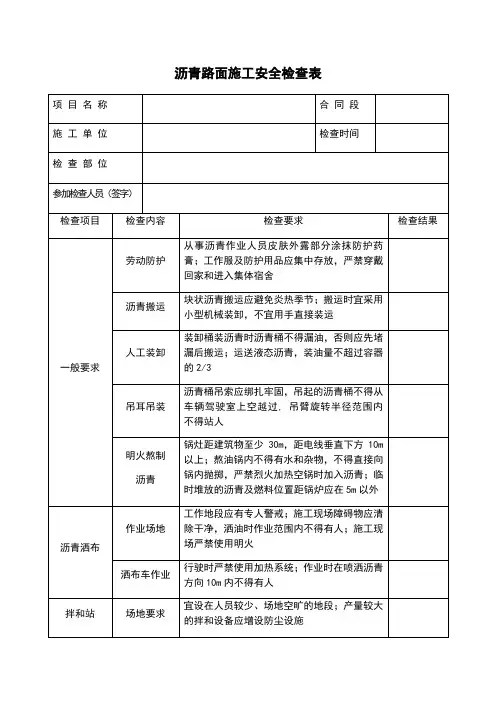

沥青路面施工应做哪些试验检测沥青材料试验有：必检：1、针入度试验2、软化点试验3、延度试验；按需要检测：4、闪燃点试验5、含蜡量试验6、溶解度试验7、密度试验8、沥青老化性能试验9、沥青粘附性试验沥青混合料试验有：必检1、马歇尔稳定度试验（包括密度、比重、饱和度等指标测定）2、沥青含量及混合料级配试验（沥青混合料抽提）按必要检测3、车辙试验4、低温弯曲试验5 残留稳定度（马歇尔）等现场测试试验有：1、摆式摩擦试验（要取消）2、渗水性试验3、取芯压实度试验4、构造深度试验5 平整度试验6 弯沉试验施工前做：目标配合比，施工配合比，集料压碎值，沥青粘附性，沥青物理性能（三大指标）等施工中做：沥青混合料筛分，马歇尔，抽提等施工后：压实度，渗水，平整度，弯沉值等以上是必须要做的，其他的看要求而定集料压碎值，沥青粘附性，沥青物理性能（三大指标）每一批次一次沥青混合料筛分，马歇尔，抽提施工中每天要做检查项目" 检查频度（每一侧车行道）"面层总厚度代表值200 米 1 点极值200 米 1 点上面层厚度代表值200 米 1 点极值200 米 1 点压实度代表值200 米 1 点极值200 米 1 点八、、路表平整度标准差（平整度仪100 米 1 点IRI 每1km5 点三米直尺200 米 1 点，各连续10 杆宽度有侧石50 米1个断面，1车道1点纵断面高程50米 1 个断面（1 边一起测， 1 次 3 点（左、中、右）横坡度50 米 1 个断面弯沉回弹弯沉全线20 米 1 点构造深度200 米 1 点摩擦系数200 米 1 点。
