子系统划分与UC矩阵

管理信息系统实验报告学号：姓名：班级：实验目的：1 、了解MIS的规划步骤，学会使用U/C矩阵；2、掌握利用U/C矩阵实现子系统的划分方法。

实验内容：1、利用U/C矩阵实现子系统的划分要求：参照“子系统划分.ppt”文档中提示的方法，在下面的“UC矩阵”中进行表上作业，实现子系统的划分。

实验目的：1 掌握组织结构图的绘制方法；2 掌握业务流程图的绘制方法。

实验内容：1 制一个你所熟悉的组织（如企业、学校）的组织结构图。

2、 试根据下述业务过程画出物资订货的业务流程图：采购员从仓库收到缺货通知单以后，查阅订货合同单，若已订货，向供货单位发出催货请求，否则，填写订货单交供货单位，供货单位发出货物后，立即向采购员发出取货通知。

3、某工厂成品库管理的业务过程如下：成品库保管员按车间送来的入库单登记库存台帐。

发货时，发货员根据销售科送来的发货通知单将成品出库，并发货，同时填写三份出库单，其中一份交给成品库保管员，由他按此出库单登记库存台帐，出库单的另外两联分别送销售科和会计科。

试按此业务过程画出业务流程图。

实验3 系统分析II实验目的：1 掌握数据流程图的绘制；2 掌握判断树和判断表的使用。

实验内容：1、某仓库管理系统按以下步骤进行信息处理（1）保管员根据当日的出库单和入库单通过出入库处理去修改库存台帐；（2）统计打印程序根据库存台帐输出库存日报表；（3）在输入查询条件后，查询程序到库存台帐去查找，显示出查询结果。

试按上述过程画出数据流程图。

2、某银行储蓄所存（取）款过程如下：储户将填好的存（取）单及存折送交分类处理处。

分类处理处按三种不同情况分别处理。

如果存折不符或存（取）单不合格，则将存折及存（取）单直接退还储户重新填写；如果是存款，则将存折及存款单送交存款处处理。

存款处理处取出底帐登记后，将存折退还给储户；如果是取款，则将存折及取款单送交取款处，改服务台取出底帐及现金，记帐后将存折与现金退给储户。

系统的结构化分析与设计⽅法1、结构化⽅法的主要思想：（1）软件是有组织、有结构的逻辑实体，其结构为⾃顶向下的形式（2）软件由程序和数据组成，其结构呈现三层组织形式，即系统、⼦系统、功能模块/数据体（3）软件结构中的各部分既独⽴⼜关联2、结构化⽅法的特点：（1）抽象性：抽象描述系统的本质内容（2）结构化、模块化、层次化：分⽽治之，由分到合（3）分析与设计线索：⾯向过程（处理） – 过程驱动⾯向数据 – 数据驱动3、总体规划：为所规划的软件系统作出⼀个战略的、宏观的、全局的技术⽅案构建宏观结构模型，为后期的分析与设计奠定基础三个⼯作内容：（1）需求调查（2）结构模型建⽴（3）总体规划⽂档撰写4、过程与数据间的关系建⽴ – U/C矩阵（1）过程（处理）对数据的操作可以分为2类： Use – 使⽤，包括Select、Insert、Delete、Update Create – 建⽴，即创建数据（2）U/C 矩阵⼆维矩阵表横向业务 – 过程；纵向 – 主题数据库（3）U/C矩阵的作⽤为⼦系统划分提供帮助5、⼦系统规划：（1）建⽴U/C矩阵（2）整理成“基本U/C矩阵” 在原始的U/C矩阵基础上，反复调换列，使得尽可能多的“C”标记处于矩阵的对⾓线附近（3）⼦系统划分按照“职能域”对U/C矩阵进⾏划分（4）⼦系统定义含业务过程和主题数据库6、⽤传统结构化和oo的观点看待系统的⽐较：1）传统⽅法：系统是处理的集合，处理与数据实体的交互，处理接受输⼊并产⽣输出2）OO⽅法：系统是交互对象的集合，对象与⼈或其他对象交互，对象发送和响应信息7、结构化分析：分析基础：总体规划说明书；分析每个业务过程的详细流程；分析每个主题数据库的数据结构；建⽴分析模型：系统业务流程图、详细的数据流图、数据字典；结构化系统分析结果：系统分析说明书8、系统流程图：对不同计算机程序、⽂件、数据库和相关⼿⼯过程设计的表达；主要从较⾼的层次描述系统的相对独⽴的⼦系统和程序模块；⽤图形化的⽅式描述了对⼦系统的组织；可以表明系统业务类：Batch(批处理) Real time(实时处理)9、10、基于数据流的系统分析 -- 数据流图数据流图：⽤处理、外部实体、数据流以及数据存储来表⽰系统需求的图表DFD的特点：图形元素少且符号简单易懂；较充分表达系统的主要需求：输⼊、输出、处理和数据存储；最终⽤户、管理⼈员和系统开发⼈员只需稍加培训即可读懂DFD图，⽅便交流。

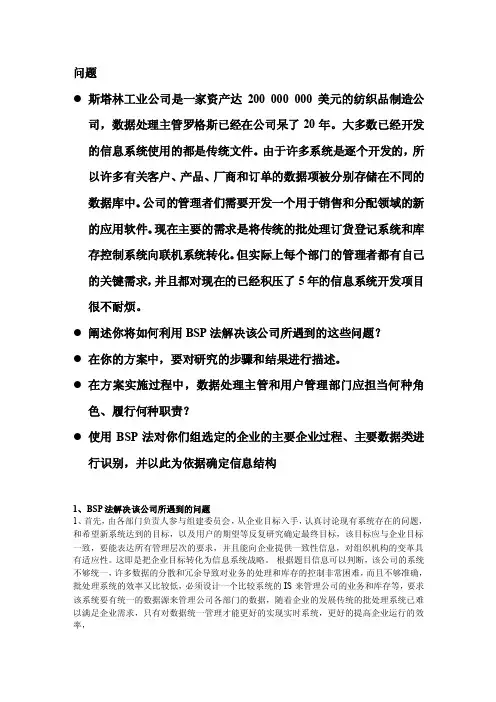

问题●斯塔林工业公司是一家资产达200 000 000美元的纺织品制造公司，数据处理主管罗格斯已经在公司呆了20年。

大多数已经开发的信息系统使用的都是传统文件。

由于许多系统是逐个开发的，所以许多有关客户、产品、厂商和订单的数据项被分别存储在不同的数据库中。

公司的管理者们需要开发一个用于销售和分配领域的新的应用软件。

现在主要的需求是将传统的批处理订货登记系统和库存控制系统向联机系统转化。

但实际上每个部门的管理者都有自己的关键需求，并且都对现在的已经积压了5年的信息系统开发项目很不耐烦。

●阐述你将如何利用BSP法解决该公司所遇到的这些问题？●在你的方案中，要对研究的步骤和结果进行描述。

●在方案实施过程中，数据处理主管和用户管理部门应担当何种角色、履行何种职责？●使用BSP法对你们组选定的企业的主要企业过程、主要数据类进行识别，并以此为依据确定信息结构1、BSP法解决该公司所遇到的问题1、首先，由各部门负责人参与组建委员会，从企业目标入手，认真讨论现有系统存在的问题，和希望新系统达到的目标，以及用户的期望等反复研究确定最终目标，该目标应与企业目标一致，要能表达所有管理层次的要求，并且能向企业提供一致性信息，对组织机构的变革具有适应性。

这即是把企业目标转化为信息系统战略。

根据题目信息可以判断，该公司的系统不够统一，许多数据的分散和冗余导致对业务的处理和库存的控制非常困难，而且不够准确，批处理系统的效率又比较低，必须设计一个比较系统的IS来管理公司的业务和库存等，要求该系统要有统一的数据源来管理公司各部门的数据，随着企业的发展传统的批处理系统已难以满足企业需求，只有对数据统一管理才能更好的实现实时系统，更好的提高企业运行的效率，2.然后，根据分析目标确定出未来信息系统的总体结构，明确系统的子系统组成和开发子系统的先后顺序。

对数据进行统一规划、管理和控制，明确各子系统之间的数据交换关系，保证信息的一致性。

3、BSP法设计的新系统能保证信息系统独立于企业的组织机构，使信息系统具有对环境变更的适应性。

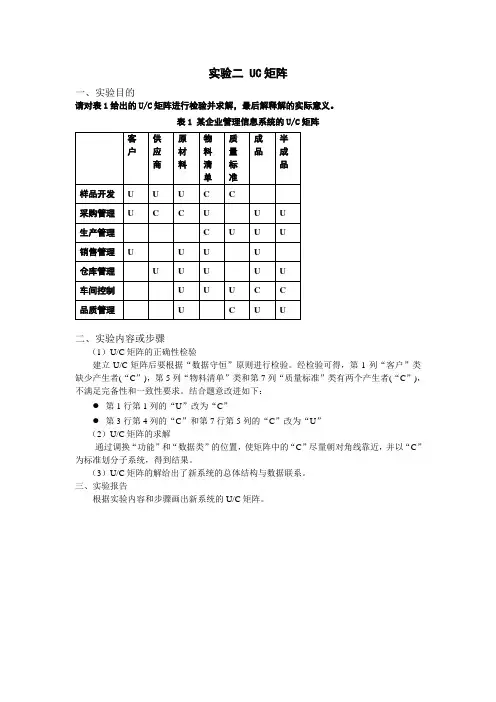

实验二 UC矩阵一、实验目的请对表1给出的U/C矩阵进行检验并求解，最后解释解的实际意义。

表1 某企业管理信息系统的U/C矩阵客户供应商原材料物料清单质量标准成品半成品样品开发U U U C C采购管理U C C U U U生产管理 C U U U销售管理U U U U仓库管理U U U U U车间控制U U U C C品质管理U C U U二、实验内容或步骤（1）U/C矩阵的正确性检验建立U/C矩阵后要根据“数据守恒”原则进行检验。

经检验可得，第1列“客户”类缺少产生者(“C”)，第5列“物料清单”类和第7列“质量标准”类有两个产生者(“C”)，不满足完备性和一致性要求。

结合题意改进如下：●第1行第1列的“U”改为“C”●第3行第4列的“C”和第7行第5列的“C”改为“U”（2）U/C矩阵的求解通过调换“功能”和“数据类”的位置，使矩阵中的“C”尽量朝对角线靠近，并以“C”为标准划分子系统，得到结果。

（3）U/C矩阵的解给出了新系统的总体结构与数据联系。

三、实验报告根据实验内容和步骤画出新系统的U/C矩阵。

客户物料清单 质量标准 供应商 原材料 成品半成品 样品开发 C C C U U 采购管理 U U C C U U 生产管理 U U U U 销售管理 U U U U 仓库管理 U U U U U 车间控制 U U U C C 品质管理UUUU二、实验内容或步骤（1）U/C 矩阵的正确性检验建立U/C 矩阵后要根据“数据守恒”原则进行检验。

经检验可得，第1列“客户”类缺少产生者(“C ”)，第5列“物料清单”类和第7列“质量标准”类有两个产生者(“C ”)，不满足完备性和一致性要求。

结合题意改进如下：● 第1行第1列的“U ”改为“C ”● 第3行第4列的“C ”和第7行第5列的“C ”改为“U ” （2）U/C 矩阵的求解通过调换“功能”和“数据类”的位置，使矩阵中的“C ”尽量朝对角线靠近，并以“C ”为标准划分子系统，得到结果。

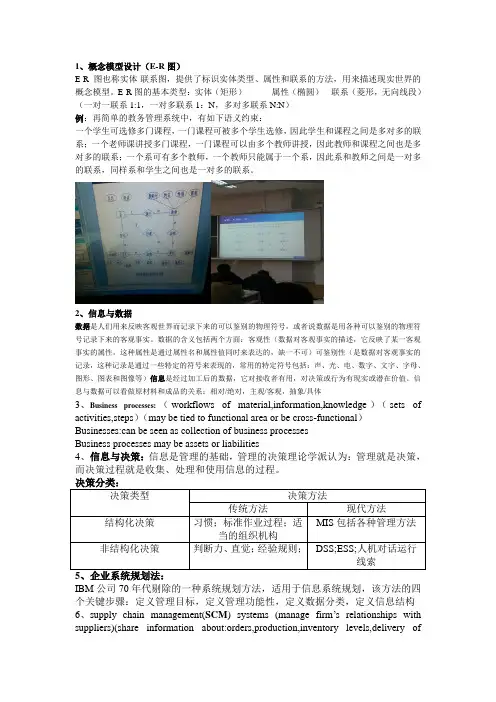

1、概念模型设计（E-R图）E-R图也称实体-联系图，提供了标识实体类型、属性和联系的方法，用来描述现实世界的概念模型。

E-R图的基本类型：实体（矩形）属性（椭圆）联系（菱形，无向线段）（一对一联系1:1，一对多联系1：N，多对多联系N:N）例：再简单的教务管理系统中，有如下语义约束：一个学生可选修多门课程，一门课程可被多个学生选修，因此学生和课程之间是多对多的联系；一个老师课讲授多门课程，一门课程可以由多个教师讲授，因此教师和课程之间也是多对多的联系；一个系可有多个教师，一个教师只能属于一个系，因此系和教师之间是一对多的联系，同样系和学生之间也是一对多的联系。

2、信息与数据数据是人们用来反映客观世界而记录下来的可以鉴别的物理符号，或者说数据是用各种可以鉴别的物理符号记录下来的客观事实。

数据的含义包括两个方面：客观性（数据对客观事实的描述，它反映了某一客观事实的属性，这种属性是通过属性名和属性值同时来表达的，缺一不可）可鉴别性（是数据对客观事实的记录，这种记录是通过一些特定的符号来表现的，常用的特定符号包括：声、光、电、数字、文字、字母、图形、图表和图像等）信息是经过加工后的数据，它对接收者有用，对决策或行为有现实或潜在价值。

信息与数据可以看做原材料和成品的关系：相对/绝对，主观/客观，抽象/具体3、Business processes:（workflows of material,information,knowledge）（sets of activities,steps）（may be tied to functional area or be cross-functional）Businesses:can be seen as collection of business processesBusiness processes may be assets or liabilities4、信息与决策：信息是管理的基础，管理的决策理论学派认为：管理就是决策，而决策过程就是收集、处理和使用信息的过程。

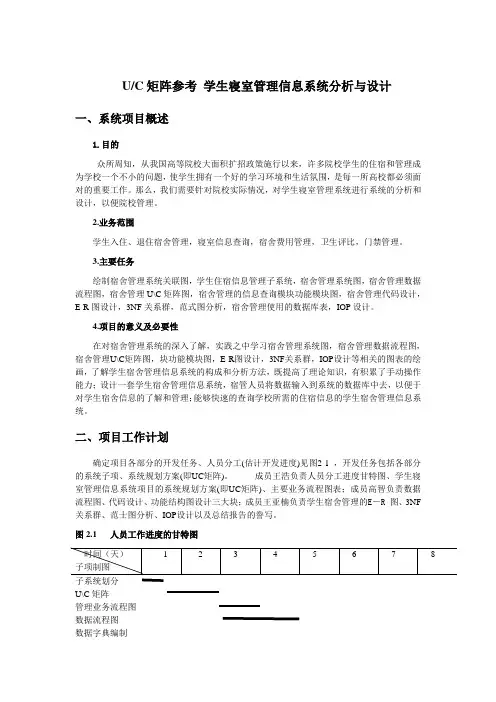

U/C矩阵参考学生寝室管理信息系统分析与设计一、系统项目概述1.目的众所周知，从我国高等院校大面积扩招政策施行以来，许多院校学生的住宿和管理成为学校一个不小的问题，使学生拥有一个好的学习环境和生活氛围，是每一所高校都必须面对的重要工作。

那么，我们需要针对院校实际情况，对学生寝室管理系统进行系统的分析和设计，以便院校管理。

2.业务范围学生入住、退住宿舍管理，寝室信息查询，宿舍费用管理，卫生评比，门禁管理。

3.主要任务绘制宿舍管理系统关联图，学生住宿信息管理子系统，宿舍管理系统图，宿舍管理数据流程图，宿舍管理U\C矩阵图，宿舍管理的信息查询模块功能模块图，宿舍管理代码设计，E-R图设计，3NF关系群，范式图分析，宿舍管理使用的数据库表，IOP设计。

4.项目的意义及必要性在对宿舍管理系统的深入了解，实践之中学习宿舍管理系统图，宿舍管理数据流程图，宿舍管理U\C矩阵图，块功能模块图，E-R图设计，3NF关系群，IOP设计等相关的图表的绘画，了解学生宿舍管理信息系统的构成和分析方法，既提高了理论知识，有积累了手动操作能力；设计一套学生宿舍管理信息系统，宿管人员将数据输入到系统的数据库中去，以便于对学生宿舍信息的了解和管理；能够快速的查询学校所需的住宿信息的学生宿舍管理信息系统。

二、项目工作计划确定项目各部分的开发任务、人员分工(估计开发进度)见图2-1 ，开发任务包括各部分的系统子项、系统规划方案(即UC矩阵)。

成员王浩负责人员分工进度甘特图、学生寝室管理信息系统项目的系统规划方案(即UC矩阵)、主要业务流程图表；成员高智负责数据流程图、代码设计、功能结构图设计三大块；成员王亚楠负责学生宿舍管理的E－R 图、3NF 关系群、范士图分析、IOP设计以及总结报告的誊写。

图2.1 人员工作进度的甘特图U\C矩阵管理业务流程图数据流程图数据字典编制决策树代码设计结构功能图E-R图3NF关系群范式图分析IOP设计报告誊写三、管理业务流程分析可行性分析：该项目从技术上、成本上和运行上是可以实施的。

沈阳铁路局学习中心说明：①阶段测试作业必须由学生书写完成，打印复印不计成绩。

②学生应按有关课程的教学要求，在规定的交纳日期前交纳作业。

③任课教师评定考试成绩后，将成绩与评语反馈给学生本人。

④每一次阶段测试作业成绩记为本学期课程总成绩的20%。

第一部分:一、填空题1。

系统效率主要反映在系统对处理请求的(响应时间)和（单位时间)内处理的业务量方面.2。

系统的通用性是指统一软件系统在不同使用单位的(可应用程度）。

3.系统设计阶段的主要任务是(提出系统的实施方案）。

4。

模块具有输入和输出、逻辑功能、（运行程序)、(内部数据）4种基本属性.5。

层次图用来描述系统的层次结构,主要反映（系统模块之间)的调用关系。

6.系统的基本逻辑模型总体上看，都可将（其数据信息流）归纳为变换流。

7.（事务分析)是根据事务流类型结构的数据流程图导出结构图的一种方法。

8.系统流程设计包括(系统信息流程设计）、(系统处理流程设计）和（程序结构设计).9。

系统信息流程图是以(新系统的数据流程图）为依据绘制的.10.程序流程图的主要优点是（对控制流程的描述直观），便于掌握。

11.人机对话是指（人与计算机）进行信息交流。

12.输出设计的目的是能满足用户对系统（输出信息）的需求.13.（输出报告）是系统设计的主要内容之一，它定义了系统的输出。

14。

（数据库设计）是在选定的数据库管理系统基础上建立数据库的过程。

15。

概念模型的设计主要依据是系统分析的(数据流程图）和(数据字典)。

16.网络拓扑结构一般分为（总线）型、（星)型、(环）型。

17。

建立系统实施环境主要是为实现（管理信息系统)而建立的一个物理基础.18.（系统运行的可靠性）是衡量系统质量的首要指标。

19.系统测试的方法主要包括（静态测试法）和(动态测试法）两种。

20。

（联合调试）是对若干个程序后某一子系统的调试。

21。

系统使用与维护说明书主要是面向（用户)服务的。

22.信息系统与其他任何系统一样，需要进行科学的（组织与管理）.23.各种规章制度制定后必须保证有效的(实施和检查)，并进行教育和督促。

3．5实验题
（2）参考本章例子，设计一个例子，说明U/C矩阵的模块划分的方法
图1既是初始的矩阵图，数据类和企业过程是随机排列的，U、C在矩阵中的排列也是分散的。

我们以调换企业过程和数据类的顺序的方法尽量使UC集中到对角线上排列，既是调换矩阵的行列顺序，使得C尽量地靠近对角线，如图2所示；沿着对角线划分模块，即将C和与之紧密联系的U画在一个框中，这些框便构成了系统的功能模块，这些小模块就是一个个小系统。

图2 调整行列并形成模块
图2既是划分好的模块，从上往下依次是经营计划子系统、产品研发子系统、生产制造计划子系统、销售子系统、财务子系统和人事档案子系统。

系统可行性分析uc矩阵UC矩阵，即可行性矩阵，用于评估系统开发或改进项目的可行性。

它主要以用户需求和给定的约束条件为基础，综合考虑经济、技术和操作等多方面因素，以判断系统开发或改进项目的可行性。

下面将从四个主要方面进行可行性分析：技术可行性、经济可行性、操作可行性和进度可行性。

一、技术可行性：技术可行性是系统开发或改进项目最基本的一项可行性，它评估系统在技术层面上是否可行。

要综合考虑技术人员的能力、技术支持的可行性和技术风险的控制等方面。

技术人员的能力是判断项目是否能够成功的关键要素之一，即团队是否具备开发所需的技术和经验。

在UC矩阵中，可以分析技术人员的实际工作经历、培训和认证情况，以确定开发团队是否能够胜任项目。

技术支持的可行性是判断系统在开发和运维过程中是否能够得到合理的技术支持。

可以考虑技术支持供应商的信誉度、技术能力、服务水平等因素。

技术风险是指系统在开发和运营过程中可能面临的技术挑战和困难。

例如，是否存在无法实现的技术要求、技术限制或技术不成熟的问题。

在UC矩阵中，可以对系统的技术架构、解决方案和技术选型进行分析和评估。

二、经济可行性：经济可行性是系统开发或改进项目在经济层面上是否可行的评估。

主要考虑项目的投资和回报、成本效益以及风险分析等方面。

投资和回报是评估项目经济可行性的核心指标之一。

在UC矩阵中，可以对项目投资的金额、回报的周期和金额进行分析和评估，以确定项目是否具有经济可行性。

成本效益分析是评估项目实施后所带来的经济效益和成本之间的关系。

可以综合考虑项目的投资、维护和运营成本，与项目实施后的经济效益进行对比，从而评估项目的经济可行性。

风险分析是评估项目在经济层面上可能面临的风险和不确定性。

在UC矩阵中，可以分析项目的市场风险、技术风险、竞争风险等因素，从而评估项目的经济可行性。

三、操作可行性：操作可行性是评估系统开发或改进项目在操作层面上是否可行的评估。

主要考虑系统的可操作性、用户接受度以及对现有业务流程和人员的影响等因素。
