城市绿化工程施工规范是指在城市绿化工程中，为了保证施工质量、提高绿化效果、节约绿化建设资金、保护生态环境等方面，对施工全过程进行规范和指导的文件。
本文将对城市绿化工程施工规范进行详细介绍。
一、施工准备阶段1. 设计文件：绿化工程施工前，应根据城市规划和绿化设计要求，编制详细的绿化工程施工图纸和技术文件。
2. 施工方案：根据设计文件，制定合理的施工方案，包括施工工艺、施工进度、施工人员组织、质量保证措施等。
3. 施工材料：选择符合设计要求的植物材料，要求植物材料具有优良的品种、健康的生长状况、无病虫害等。
4. 施工工具：准备齐全、适用的施工工具和设备，确保施工顺利进行。
二、施工阶段1. 土地整理：根据设计要求进行土地整理，包括土地翻耕、施肥、排水等，为植物生长创造良好的土壤条件。
2. 植物种植：按照设计要求进行植物种植，注意植物的株距、行距、栽植深度等，确保植物成活。
3. 地形处理：根据设计要求进行地形处理，包括挖填、坡度调整、景观塑造等，使绿化区域形成优美的地形景观。
4. 绿化设施施工：施工绿化所需的设施，如路灯、座椅、垃圾桶、灌溉系统等，要求设施与绿化环境协调，美观实用。
5. 绿化小品施工：根据设计要求进行绿化小品施工，如喷泉、雕塑、观景台等，注重小品与周围环境的和谐统一。
三、施工验收阶段1. 施工单位自检：施工完成后，施工单位应进行自检，确保施工质量符合规范要求。
2. 监理单位验收：监理单位对施工质量进行验收，主要包括植物成活率、地形处理、绿化设施等方面。
3. 建设单位验收：建设单位对施工质量进行最终验收，确保绿化工程达到设计要求和预期效果。
四、施工后期养护管理1. 浇水：新植植物需充分浇水，确保植物成活。
此后，根据植物生长状况和天气条件，适时浇水。
2. 修剪：对绿化植物进行定期修剪，保持植物形态美观，促进植物健康成长。
3. 施肥：根据植物生长需求，定期施肥，提高植物生长速度和观赏价值。
4. 病虫害防治：加强病虫害监测，及时采取防治措施，防止病虫害蔓延。
第一章总则第一条为加强绿化工程的管理，提高绿化工程质量，美化城市环境，根据《中华人民共和国城市绿化条例》及相关法律法规，制定本规范。
第二条本规范适用于城市新建、改建、扩建的绿化工程，包括公共绿地、居住区绿地、单位绿地、道路绿地、防护绿地等。
第三条绿化工程应当遵循生态、环保、节约、美观的原则，注重绿化效果与城市功能的有机结合。
第四条绿化工程的设计、施工、监理、验收等环节，应严格执行本规范。
第二章绿化工程设计第五条绿化工程设计应符合以下要求：（一）符合国家和地方相关法律法规、标准规范的要求；（二）充分考虑地形、气候、土壤等自然条件，选择适宜的植物种类；（三）注重植物多样性，提高绿化工程生态效益；（四）合理规划植物配置，形成层次分明、景观优美的绿化空间；（五）合理设置园林小品、休息设施等，提高绿化工程的使用功能；（六）充分考虑景观与周边环境的协调，打造城市特色景观。
第六条绿化工程设计应包括以下内容：（一）设计说明书：包括设计依据、设计原则、设计规模、设计范围、设计标准等；（二）植物配置图：包括植物种类、数量、分布、种植方式等；（三）绿化工程平面图：包括绿化工程范围、地形地貌、建筑物、道路等；（四）绿化工程剖面图：包括绿化工程剖面、植物层次、土壤层等；（五）绿化工程效果图：包括绿化工程整体效果、局部效果等。
第三章绿化工程施工第七条绿化工程施工应遵循以下原则：（一）确保工程质量，保证绿化效果；（二）遵循施工顺序，合理组织施工；（三）保护生态环境，减少施工对周边环境的影响；（四）加强施工现场管理，确保施工安全。
第八条绿化工程施工主要包括以下环节：（一）施工准备：包括施工图纸会审、施工方案编制、施工人员培训、材料设备采购等；（二）土壤改良：根据土壤状况，进行土壤改良，提高土壤肥力；（三）植物种植：按照设计要求，进行植物种植，包括种植穴挖掘、土壤回填、植物栽植等；（四）园林小品施工：按照设计要求，进行园林小品施工，包括休息设施、雕塑、喷泉等；（五）绿化工程验收：按照国家及地方相关标准，对绿化工程进行验收。

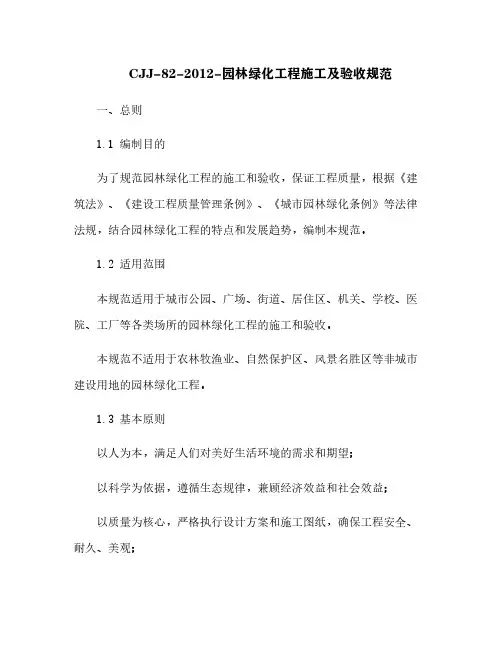

CJJ-82-2012-园林绿化工程施工及验收规范一、总则1.1 编制目的为了规范园林绿化工程的施工和验收，保证工程质量，根据《建筑法》、《建设工程质量管理条例》、《城市园林绿化条例》等法律法规，结合园林绿化工程的特点和发展趋势，编制本规范。
1.2 适用范围本规范适用于城市公园、广场、街道、居住区、机关、学校、医院、工厂等各类场所的园林绿化工程的施工和验收。
本规范不适用于农林牧渔业、自然保护区、风景名胜区等非城市建设用地的园林绿化工程。
1.3 基本原则以人为本，满足人们对美好生活环境的需求和期望；以科学为依据，遵循生态规律，兼顾经济效益和社会效益；以质量为核心，严格执行设计方案和施工图纸，确保工程安全、耐久、美观；以创新为动力，不断提高技术水平和管理水平，推动园林绿化事业的发展。
1.4 参考标准GB/T 15780-1995 园林植物命名原则GB/T 17619-1998 园林植物分类与代码GB/T 17620-1998 园林植物检验方法GB/T 17621-1998 园林植物质量分级GB/T 17622-1998 园林植物包装与运输GB/T 17623-1998 园林植物种植与养护GB/T 17624-1998 园林植物繁育与保护GB/T 17625-1998 园林植物疾病与害虫防治GB/T 17626-1998 园林植物有害生物检测方法GB/T 17627-1998 园林植物有害生物防治药剂GB/T 17628-1998 园林植物有害生物防治器具...八、附件----序号----附件名称----附件内容--------:--:----:--:----:--:--------1----园林绿化工程施工合同----规定了甲方（业主）和乙方（承包商）之间的权利和义务，以及工程的范围、质量、进度、费用、安全、保修等事项--------2----园林绿化工程施工图纸----包括平面图、剖面图、节点图、植物配置图、材料清单等，是施工的依据和标准--------3----园林绿化工程施工日志----记录了工程的施工过程、人员、设备、材料、质量、安全、环境等情况，是工程的历史资料和证据--------4----园林绿化工程施工验收单----记录了工程的验收结果、意见、建议等，是工程的结算和移交的依据--------5----园林绿化工程施工质量保证书----承诺了工程的质量水平和保修期限，是业主维权和追责的依据--------专属名词----注释--------:--:----:--:--------CJJ-82-2012-园林绿化工程施工及验收规范----本规范的正式名称，是国家建设部于2012年颁布的行业标准，编号为C JJ 82-2012--------园林绿化工程----指在城市建设用地内，为了美化环境、改善生态、提高人居质量而进行的植物种植、养护、管理等活动，以及与之配套的土壤改良、灌溉排水、照明音响、雕塑喷泉等设施的建设和维护--------施工方案----指在施工前，根据设计方案和施工图纸，结合现场条件和施工资源，制定的具体的施工步骤、方法、措施和要求，以保证施工顺利进行和达到预期效果--------验收标准----指在验收前，根据设计方案和施工图纸，结合相关法规和标准，制定的具体的验收项目、内容、方法和要求，以保证验收公正合理和符合规范--------困难----解决办法--------:--:----:--:--------植物供应不足或不符合质量要求----及时与供应商沟通协调，寻找替代品种或调整植物配置方案，必要时更换供应商或延期施工--------植物运输过程中受到损伤或死亡----采取适当的包装和运输方式，加强对植物的检查和保护，发现异常情况及时处理或更换--------植物种植后出现萎缩或死亡----分析原因，可能是土壤不适宜、水分不足或过多、光照不足或过强、温度不适宜、疾病或害虫侵害等，采取相应的改良土壤、灌溉排水、遮阳遮风、调温调湿、防治病虫等措施，必要时更换植物--------植物养护管理不到位或不规范----制定合理的养----困难----解决办法--------:--:----:--:--------植物养护管理不到位或不规范----制定合理的养护计划和标准，加强对养护人员的培训和监督，定期对植物进行修剪、施肥、浇水、除草、防治病虫等工作，及时发现和解决问题--------验收过程中出现争议或纠纷----遵守合同约定和验收标准，按照规范程序进行验收，保留相关证据和资料，如有异议，及时提出并寻求协商或仲裁，避免诉诸法律----。
庭院景观绿化工程施工规范随着城市化进程的加快和人们生活品质的提高，庭院景观绿化已经成为了现代社会中不可或缺的一部分。
庭院景观绿化工程的施工规范对于提升庭院绿地质量、改善生活环境、促进生态平衡都起着至关重要的作用。
本文将从施工前的准备工作、施工中的各项步骤、施工后的维护等方面详细介绍庭院景观绿化工程的施工规范。
一、施工前的准备工作1.项目规划：在进行庭院景观绿化工程之前，必须进行详细的项目规划。
规划应考虑到庭院的面积、地形、植被种类、光照等情况，以确保绿化工程的顺利进行。
2.选材购买：根据项目规划确定需要的植被种类和绿化材料，进行选材购买。
购买的植被种类应符合当地气候条件，选择健康、适应力强的植被。
3.施工人员培训：在开始施工前，应对施工人员进行专业培训，使其了解绿化工程的施工要求、安全注意事项等。
4.场地清理：在进行绿化工程之前，必须对场地进行清理。
清理工作包括清除垃圾、杂草、破损树木等。
5.测量定位：根据项目规划确定绿化区域的具体位置和面积，进行测量定位。
确保绿化工程的准确施工。
二、施工中的各项步骤1.土壤改良：在开始种植植物之前，必须对土壤进行改良。
根据土壤性质，进行施加有机肥料、营养素等，保证植物的生长。
2.植被种植：根据项目规划确定植被种类和分布，进行种植。
在种植植物时，应注意植物的根系，确保良好的土壤通气性。
3.铺设草坪：对于需要铺设草坪的绿化区域，应进行铺设草皮。
在铺设草坪时，应保证草皮的整齐、紧密，避免出现空隙。
4.灌溉施肥：进行植物种植后，必须进行灌溉施肥。
及时给植物补充水分、养分，确保植物的生长健康。
5.景观照明：对于需要设置景观照明的绿化区域，应进行景观照明的设置。
合理设置照明灯具，增加绿化区域的美观性。
6.设施配套：根据项目规划确定需要设置的配套设施，如长椅、花架等。
设置设施时，应考虑到周围环境的协调性和美观性。
三、施工后的维护1.定期修剪：定期对绿化区域的植物进行修剪。
修剪可以促进植物的生长、美化景观、避免野草的生长。

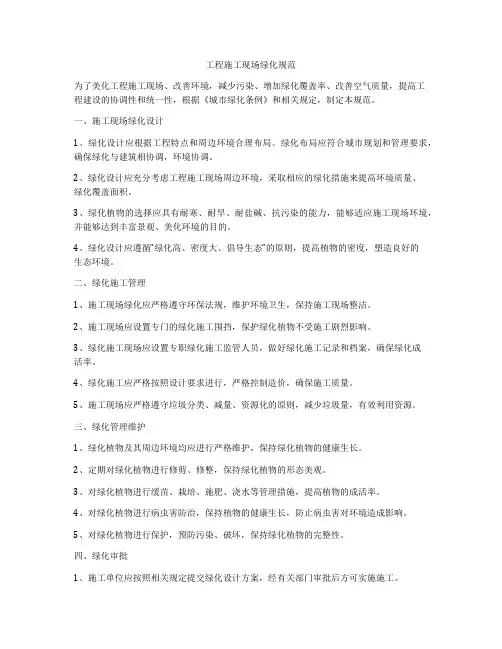

工程施工现场绿化规范为了美化工程施工现场、改善环境，减少污染、增加绿化覆盖率、改善空气质量，提高工程建设的协调性和统一性，根据《城市绿化条例》和相关规定，制定本规范。
一、施工现场绿化设计1、绿化设计应根据工程特点和周边环境合理布局。
绿化布局应符合城市规划和管理要求，确保绿化与建筑相协调，环境协调。
2、绿化设计应充分考虑工程施工现场周边环境，采取相应的绿化措施来提高环境质量、绿化覆盖面积。
3、绿化植物的选择应具有耐寒、耐旱、耐盐碱、抗污染的能力，能够适应施工现场环境，并能够达到丰富景观、美化环境的目的。
4、绿化设计应遵循“绿化高、密度大、倡导生态”的原则，提高植物的密度，塑造良好的生态环境。
二、绿化施工管理1、施工现场绿化应严格遵守环保法规，维护环境卫生，保持施工现场整洁。
2、施工现场应设置专门的绿化施工围挡，保护绿化植物不受施工剧烈影响。
3、绿化施工现场应设置专职绿化施工监管人员，做好绿化施工记录和档案，确保绿化成活率。
4、绿化施工应严格按照设计要求进行，严格控制造价，确保施工质量。
5、施工现场应严格遵守垃圾分类、减量、资源化的原则，减少垃圾量，有效利用资源。
三、绿化管理维护1、绿化植物及其周边环境均应进行严格维护，保持绿化植物的健康生长。
2、定期对绿化植物进行修剪、修整，保持绿化植物的形态美观。
3、对绿化植物进行缓苗、栽培、施肥、浇水等管理措施，提高植物的成活率。
4、对绿化植物进行病虫害防治，保持植物的健康生长，防止病虫害对环境造成影响。
5、对绿化植物进行保护，预防污染、破坏，保持绿化植物的完整性。
四、绿化审批1、施工单位应按照相关规定提交绿化设计方案，经有关部门审批后方可实施施工。
2、绿化设计图纸应清晰、准确、完整，包括植物种类、数量、位置、密度等内容。
3、绿化施工单位应向相关部门申请绿化施工许可证，并在施工前进行备档。
五、绿化考核及奖惩1、施工单位应定期对现场绿化进行考核，如发现问题应及时整改，并按照规定设置相应的惩罚措施。
绿化工程施工及验收规范绿化工程施工及验收规范一、施工规范：1.绿化材料选择：选择无病虫害的健康苗木，保证其生长能力和装饰效果。
2.土壤改良：根据绿化植物的品种和要求，进行土壤改良和调整土壤结构，以保证植物的生长和发展。
3.栽植方法：根据植物的基本要求，采用适当的栽植方法，保证植物的生长和根系的牢固。
4.灌溉管理：在植物栽植后及时进行灌溉，保持土壤的湿度以促进植物生长。
5.养护管理：保持植物周围的环境整洁干净，定期修剪、除草和施肥，维护绿化植物的健康和美观。
二、验收规范：1.绿化植物数量：验收时根据设计要求检查绿化植物的数量是否符合合同约定。
2.绿化植物质量：验收时检查绿化植物的质量是否符合合同约定，如是否有病虫害等问题。
3.绿化工程效果：验收时根据设计图纸和合同要求检查绿化工程的效果是否与预期相符，如园林景观是否美观，绿化植物是否生长良好等。
4.绿化设施：验收时检查绿化设施的安装是否符合设计要求，如喷泉、照明、路灯等设施的正常运行。
5.绿化保养：验收时检查绿化工程的保养情况，如是否及时进行植物修剪、除草、施肥等养护工作。
三、其他注意事项：1.绿化施工过程中要遵守环境保护法律法规，杜绝乱倒废弃物，保持工地整洁。
2.绿化施工过程中要保护周边的建筑、设施和道路，避免对周围环境造成危害。
3.绿化工程施工过程中要注意安全，合理安排和使用施工机械和设备，防止事故发生。
4.绿化工程施工完成后要对施工场地进行清理，及时清除施工垃圾和杂物。
总之，绿化工程的施工和验收需要按照规范进行，保证绿化植物的质量和效果，以创造美观、健康、环保的生活环境。
同时，施工过程中要注重环境保护和安全，保护周边的建筑和设施，尽量避免对周围环境造成破坏和危害。
本工程工程量较大，施工环境宽敞，地质情况复杂，工程项目较多，为加强全面施工生产管理，实现工期目标，公司组织并成立了以有多年丰富施工组织管理经验的项目经理为首的项目管理班子，并做好如下施工生产部署工作。
（一）施工总体部署1、确定工程整体施工顺序确定施工顺序，首先要确定施工范围、掌握施工内容、分解施工任务、确定施工班组，然后根据工程工期要求、工程特点、施工难度、各部位主要施工方法确定主要施工顺序和各分项工程的工期计划。
本工程整体施工顺序的原则为：先土方施工后绿化，先乔木后灌木地被及草坪等。
1.1技术交底各单位工程、分项工程开展施工前，严格按有关技术程序组织三级技术交底。
第一级由项目部总工程师组织，邀请设计单位工程师、监理单位工程师向项目经理部施工员、技术员进行设计交底和施工技术交底；第二级由项目经理部项目负责人和技术员向班组交底，做到项目部全体人员均熟悉本工程的技术要点、设计意图和施工技术规范的内容，第三级由施工班组长向具体施工小队长、主要技术工进行技术交底。
1.2测量放线复核工作开工前，组织技术人员、放线员进行现场实地现场勘查，复核设计主要控制轴线和高程。
我项目部与业主、设计单位做好测量控制点的交接，按规范进行复测，立即建立测量控制网，测量各主要施工项目的位置和标高，为大面积开展施工奠定基础。
1.3研究分析、确定施工方法施工前由项目负责人、技术员、施工员、班组长就即将施工的分项工程施工方法进行研究、分析、敲定，老工艺做到精品，新工艺力争做到一次达到合格标准。
保证施工过程不返工、不返修，以保证工程进度目标。
1.4根据施工流程部署，编制详细的施工进度总计划，再根据施工进度总计划分别编制更加详细的月进度计划、周进度计划。
1.5根据施工进度计划，编制科学、准确的劳动力、施工机械、主要材料进场计划，并在施工过程中，根据施工进展、天气情况、季节、业主需求及时调整计划。
1.6根据劳动力、施工机械设备、主要材料进场计划，编制科学的、准确的资金使用计划。
绿化工程施工图纸教学一、前言随着城市化进程的不断加快，城市绿化工程也越来越受到人们的关注。
绿化工程施工图纸是绿化工程建设的重要依据和指导文件，它直接影响到工程施工的质量和效益。
因此，掌握绿化工程施工图纸的绘制方法和要点非常重要。
本文将从绿化工程施工图纸的概念、种类、绘制要求、常见问题及解决方法等方面详细介绍，希望能对广大读者有所帮助。
二、绿化工程施工图纸的概念绿化工程施工图纸是根据设计方案和规范要求编制的工程图纸，用于指导绿化工程施工的具体操作。
它是工程建设的依据之一，包含了工程的结构、尺寸、材料、配置等重要信息。
绿化工程施工图纸必须准确、清晰、完整，与设计方案相符，才能确保工程的顺利施工。
三、绿化工程施工图纸的种类绿化工程施工图纸主要包括平面图、剖面图、节点图和细部图等几个方面。
平面图是绿化工程的总体布局图，展示了植被、道路、广场等的布置和样式；剖面图是对绿化工程的纵断面布置进行展示，包括不同结构层次的交叉示意图；节点图是绿化工程中特定结构节点的展示图，例如喷泉、人行桥等；细部图是对绿化工程中细节设计的展示，如石材铺装、灯具配置等。
四、绿化工程施工图纸的绘制要求1、准确性绿化工程施工图纸必须准确反映设计方案的要求，包括尺寸、布局、材料等关键信息。
任何错误或遗漏都会影响工程的质量和进度，因此一定要认真绘制，审核无误后再提交施工。
2、清晰性绿化工程施工图纸必须具有清晰性，图面简洁明了，字迹工整，线条清晰。
不同部分要采用不同线型，不同颜色，以便施工人员直观地理解和操作。
同时，要避免图纸上出现模糊、混乱、重复等现象。
3、完整性绿化工程施工图纸必须完整，包含所有相关信息和图形。
不得有缺失或错误，所有图纸要相互协调，专业部门要各自完成相关内容，相互审核后再整合在一起，以确保图纸的完整性。
4、符合规范绿化工程施工图纸必须符合相关规范和标准要求，包括结构、尺寸、符号、图例等方面。
各种符号、图例都要使用统一的标准，以便施工方便理解和操作。
绿化施工图纸规范-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII景观设计制图规范主编：校对：审定：编者单位：编制日期：制图规范目录第一章：总则第二章：制图规范一.一般规定1.图幅、比例 (2)2.图层 (3)3.图线、图例 (4)4.文字标注 (5)5.尺寸标注 (6)6.常用符号 (7)二.专项规定 (12)1.总图 (13)2.放线索引图 (13)3.竖向 (14)4.道路铺装 (14)5.绿化植栽 (15)6.小品 (15)7.水电 (16)三.材料名称标注 (16)四.图纸编排及装订 (18)第三章：作图软件规范设置第四章：图纸内容及要求一.方案设计图(一)方案设计展板(二)方案设计图册(三)方案设计幻灯演示文件二.扩大初步设计图第五章：附图第一章总则1.为了统一我公司制图规则，保证制图质量，提高制图效率，做到图面清晰、简明、规范、美观，符合我公司设计、审算、施工、存档的要求，制定本标准。
2.本标准以国家现行制图标准为依据，结合我公司的制图风格及经验编制而成。
3.本标准适用于春雨计算机制图。
4.图纸必须以mm为单位按实际尺寸精确绘制；图面总体布局均衡、整齐、清晰、美观。
第二章制图规范第二章(一) 一般规定第一节图幅、比例一.图纸幅面：1.图框位置：春雨04/e春雨/文件/天下图框2.图纸加长规定：图纸的短边一般不应加长，长边可加长，但应符合表1的规定。
3.图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。
一般A0~A3图纸宜横式使用；必要时，也可立式使用。
4.一个工程设计中，使用的图纸一般不宜多于两种幅面，不含目录及表格所使用的幅面。
5.为方便出图，每张图纸图框下应标明图幅、比例；图纸文件名应按如下格式保存：“图号/图名/图幅-比例”，例如：“JS2廊架施工设计A2-30”。
二.比例：1.绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从表2中选用，并优先选用表中常用比例。
2.一张图纸内，应以一种比例为主，且单张图纸内所用比例不宜超过3种。
3.比例符号“：”应选用中文半角状态输入。
第二节图层1.要求图层清晰，图层名能贴切表达该层的内容、功用、材质等特性。
2.0层不做为绘图层；当使用自动标注后，AutoCAD会自动生成一个名为Defpoints的层，此层不得做为绘图层。
255号色不做为绘图颜色。
3.所有图内元素的颜色、线型均应随层，不宜直接给某个图元指定颜色、线型。
若出彩图，图层颜色不应用浅色线，如黄色。
4.出图前，图层应清理干净，所有图层全部打开。
5.轴线层：图层名为“轴线”，线型ACAD-ISO 04w100，颜色红色。
6.填充层：图层名“填充”，线型Continuous，颜色红色。
考虑到出图效果，当填充图案为点时，颜色宜选用白色。
7.标注分文字标注和尺寸标注，文字标注层（文字、符号）图层名“标注文字”，尺寸标注层图层名“标注尺寸”，线型Continuous，颜色白色。
8.放线网格层：图层名“网格”；线型均为Continuous,颜色为灰色。
9.等高线层：图层名“等高线”。
线型均为ACAD-ISO 02w100，颜色均为红色。
10.原有建筑、原有道路、原有植物均应单独建层，图层名分别为“原有建筑”、“原有道路”、“原有植物”，线型Continuous，“原有建筑”除建筑首层外墙线外宜为红色，“原有植物”颜色宜为红色。
11.植物视项目的复杂程度，一般应建立：落乔、常绿、花灌木、植物球、色带（含篱带、花带）等层，颜色自定，建议不要用同种颜色。
12.其它层：图层名、颜色自定，线型Continuous（表示虚线时除外）。
第三节图线、图例一.图线1.出图打印时线宽规定：红色0.12mm，白色0.18mm，其它0.30mm。
各图根据需要设置颜色。
需要粗线时使用polyline线改变线宽。
2.图线不得与文字、数字或符号重叠、混淆；图中不能出现重叠线、未闭合线。
3.分图线用虚线，线型ACAD-ISO 02w100，线宽1mm。
4.市政红线用点画线，线型ACAD-ISO 04w100，线宽1mm。
5.钢筋纵断面宜按其直径确定线宽，横断面圆点直径可适当加大；地平线用0.5mm线宽；轮廓线用0.3mm线宽。
6.点画线与点画线交接或点画线与其它图线交接时，应是线段交接。
7.虚线与虚线交接或虚线与其它图线交接时，应是线段交接。
虚线为实线的延长线时，不得与实线连接。
二.图例：1.图框栏内图例及标注文字宜置于图面右上角，图例标注文字字体及字高均同图框中“图例”二字。
2.图面中图例宜置于填充层。
3.图例线应间隔均匀，疏密适度，做到图例正确，表示清楚。
4.园林及小品填充图例参照《房屋建筑制图统一标准》GB/T 50001—2001 “8 常用建筑材料图例”有关规定。
5.块料面层（石材、面砖等）应按比例绘出排砖大样；整体面层（涂料、水磨石、水刷石、砂浆抹面等）若有分格缝、条，应绘出分格线。
第四节文字标注一.文字标注设置：标注文字均使用hztxt，Text Style中Style Name设定为“MT**”，**为出图比例，例如：插入图框比例为30，则Style Name设定为“MT30”。
字宽高比为，字高为插入图框比例的5倍。
二．一般规定：1.设计内容标注文字高5mm，尽可能对齐标注。
2.尺寸标注数字高5mm。
3.图名标注文字高6mm，比例数字高5mm，两项间隔敲3个空格键（6mm 字高状态下），标注下画双线，双线间隔1mm，不加粗。
见“图1”。
4.说明文字高6mm，首行为“说明：”。
特殊情况下，局部的附加说明文字高5mm，首字为“注：”。
5.放线网格标注数字高4mm。
6.等高线标注数字高5mm，坡度、坡长标注数字高5mm。
三.特殊规定：1.楼号、户型、分区、市政路等环境标注文字使用方黑体字。
2.楼号标注文字字高7mm，户型标注文字高7mm。
3.分区标注文字高8mm，市政路及周边环境的标注文字高8mm。
第五节尺寸标注一.尺寸标注设置：1.Dimension Style中Name设定为MT**，**为出图比例。
例如插入图框比例为30，则Name设定为“MT30”。
2.尺寸线超出标记（Dimension Line---Extension）1、基线间距（Dimension Line---Spacing）6，尺寸界线超出尺寸线（Extension Line---Extension）1、起点偏移（Extension Line---Origin Offset）1；斜线（Architectural Tick）大小，点（Dot）大小，箭头（Closed Filled）大小2；文字高度（Height）3，偏移尺寸线（Gap）1。
二.一般规定：1.尺寸标注要按一定规律统一风格，做到整齐清晰，不能漏标，杜绝错标。
2.通常横向尺寸置于单体下方，纵向尺寸置于单体左方；局部小尺寸可依图面灵活布置。
单方向标注不清时，可双方向补充标注。
3.单体平立面图标注三道尺寸线，由内而外分别为：细部尺寸、轴线间尺寸、外包总尺寸；三道尺寸线间间距应相等。
4.图面上的尺寸单位，除标高、坡长以米为单位外，其它均须以毫米为单位。
5.图面本身的任何图线均不得用作尺寸线；尺寸宜标注在图样轮廓以外，不宜与图线、文字及符号等相交。
6.平面中需标示标高时，需在标高数字前注明其属性，如：常水位，池底等。
7.立面图需用标高配合尺寸标注标示。
小品有代表性的标高均应标注。
小品施工图标高若能与建筑图标高统一，则使用建筑标高并在说明中说明；小品施工图标高若不能与建筑图标高统一（不易确定），则使用本图独立的相对标高系统，并在说明中指出：“本图所标注的±为相对标高，相当于小品所在位置地面铺装完成后的标高”。
第六节常用符号一.剖切符号（置于标注文字层）：1.剖视剖切符号：（1）当需要表示剖切面的图形及沿投射方向上的可视图形时，使用剖视剖切符号。
（2）剖视剖切符号应由剖切位置线及剖视方向线组成，用L形折线表示，线宽0.5mm，剖切位置线长8mm，剖视方向线长6mm。
（3）剖视剖切符号的编号文字高6mm，宜使用阿拉伯数字，按顺序由左至右、由下至上连续编排，注写在剖视方向线内侧。
（4）特殊情况下可使用转折剖，但应使其不与其它图线或符号混淆。
（5）剖视剖切符号宜注在平面图上。
见“图2”。
2.断面剖切符号：（1）当仅需表示剖切面的图形时，使用断面剖切符号。
（2）断面剖切符号只用剖切位置线表示，线宽0.5mm，线长8mm。
（3）断面剖切符号的编号文字高6mm，宜使用阿拉伯数字，按顺序（由左至右，由下至上）连续编排；编号所在的一侧为该断面的剖视方向。
见“图3”。
3.剖面图或断面图，若与被剖切图样不在同一张图内，可在剖切位置线的另一侧注明其所在图纸的图号，也可以在图上集中说明。
二.索引符号与详图符号（置于标注文字层）：1.索引符号：（1）图样中的某一局部或构件，如需另见详图，应以索引符号索引。
索引符号由直径12mm的圆和水平直径组成，索引编号文字高3.5mm，当为同专业间索引时应使用阿拉伯数字，当为不同专业之间索引时应使用大写英文字母。
见“图4”。
（2）节点详图力求在本图中表达完整，尽量减少不同图号之间的索引。
（3）具体规定：①索引出的详图，如与被索引的图样同在一张图纸内，应在索引符号的上半圆中注明该详图的编号，并在下半圆中间画一段水平线，线宽0.5mm，长4mm。
见“图4①”。
②索引出的详图，如与被索引的图样不在同一张图纸内，应在索引符号的上半圆中注明该详图的编号，在下半圆中注明该详图所在图纸的图号（字高3.5mm）。
见“图4②”。
③索引出的详图，如整张图纸均为同一个索引编号下的详图，应在索引符号的上半圆中间画一段水平线，线宽0.5mm，长4mm；在下半圆中注明该详图所在图纸的图号。
见“图4③”。
④索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图集的编号。
见“图4④”。
⑤索引符号水平直径的延长线上可加文字标注，文字标注多于一行时，应分别置于延长线上下两侧。
见“图4⑤”。
⑥被索引范围：宜用适当大小的虚线圆在被索引图样上圈出该范围，以索引符号索引。
（4）索引符号如用于剖视详图，应在被剖切的部位绘制剖切位置线，并以引出线引出索引符号，引出线所在的一侧为投射方向。
剖视索引符号的编写同前边的规定；剖切位置线与引出线平行取齐，间距1mm。
见“图5”。
2.详图符号：（1）详图的位置和编号应以详图符号表示。
详图符号为内外同心圆，置于详图图名标注文字的首位，内圆直径10mm，外圆直径12mm，圆内文字高6mm，当为同专业间索引出的详图时应使用阿拉伯数字，当为不同专业之间索引出的详图时应使用大写英文字母（即与索引编号对应）。
