电热水器工作原理图

电热水器工作原理
电热水器是一种利用电能将冷水加热变成热水的设备。

它的工作原理如下:
1. 输水系统: 当冷水进入热水器的水箱时，通过输水系统进入
加热元件的周围。

2. 加热元件: 电热水器的加热元件通常由一个或多个加热管组成。

这些加热管内部通有电流，当电流通过时，导体会产生电阻加热。

加热管的表面通常有一层保护层，以防止电流直接接触水而导致短路或其他安全问题。

3. 温控系统: 电热水器通常配备了温控系统，用于控制加热元
件的工作。

温控器可以根据水温的设定值来调节加热元件的加热功率。

当水温低于设定值时，温控器会使加热元件开始工作，将电能转换为热能，加热水箱内的水。

4. 保温层: 电热水器通常采用了保温层来减少热量的散失。

保
温层位于电热水器的外壳和内胆之间，能够有效地保持热水的温度。

这样可以减少冷水再次加热的次数，提高能源利用效率。

5. 排水系统: 当热水不再需要时，通过排水系统将热水从热水
器中排出，使热水箱中的水保持在一定的水位。

综上所述，电热水器通过加热元件将电能转换为热能，使冷水加热成热水。

温控系统可根据需要自动启动或停止加热，以保持水的温度在一定范围内。

同时，保温层减少热量散失，提高
能源利用效率。

电热水器以其高效、方便的优点被广泛应用于家庭和商业场所。

电热水器细解一、电热水器的架构原理1电热水器产品结构简图:❹井売❷輝湍烬❸內服❹内粗涂廉❺濫控管❺上凑加跆欝❼債特❾岀水管❿谴水暂❽排污口❻节跖水專2、电热水器产品工作原理:储水式电热水器贮满水通电后，电热水器内的电热管将电热水器内胆内的水加热，当加热到所设定的温度时电路自动断开，电热管停止加热，整机处于保温状态。

当内胆内水温降低到某一温度时，电热管再次通电加热，这种状态循环往复，以便电热水器始终有热水可用。

主要可分为水路和电路两部分：1、水路部分：进水通过安全阀单向（只能进水，不能出水）进入水箱内胆，下方进水口靠近水箱底部，其进水口上方有一挡板，使进入的冷水存在底部，防止冷水冲入上部影响热水水温，出水10A/250V-黄/绿电热管—0—加热指示 口在内胆上部，热水比冷水轻，在水的上部分，热水出水口也在 此处，所以出水总是热的，要使热水流出，必须进入冷水，增加 内胆内水压，热水才能被挤流出。

关闭进水口，即使内胆存满热 水也不会流出。

流出的高温热水，通过调节混水阀，使之出水温 度适合使用要求。

2、电路部分：电路的主要作用是对冷水加热至设定温度。

电热水器的加热通过电热管来进行，温度的设定则通过调节温控 器进行，电热水器将电能转换成热能，传给被加热的媒体（水） 水达到预定温度时，温控器会自动断电，停止加热。

一段时间后， 当水温比设定温度下降 5C 左右时，温控器会重新工作，继续恢 复加热至设定温度，如此反复工作。

电气原理图见图。

热断路器电源插头温控器二、电热水器零部件工作原理1.内胆：内胆是热水器的核心部件，直接影响热水器的安全性能、使用性能和工作寿命。

2.镁棒主要作用在于保护电热棒，电加热棒在加热时容易与水里面的矿物质发生反应，从而减少加热棒的使用寿命。

工作原理：由于镁的活性大于加热棒的铁或铜，因此通过镁棒的作用，使水里面的矿物质先与镁棒反应。

镁是电化学序列中电位最低的金属，生理上无毒。

因此，用来制成镁棒保护内胆非常理想。

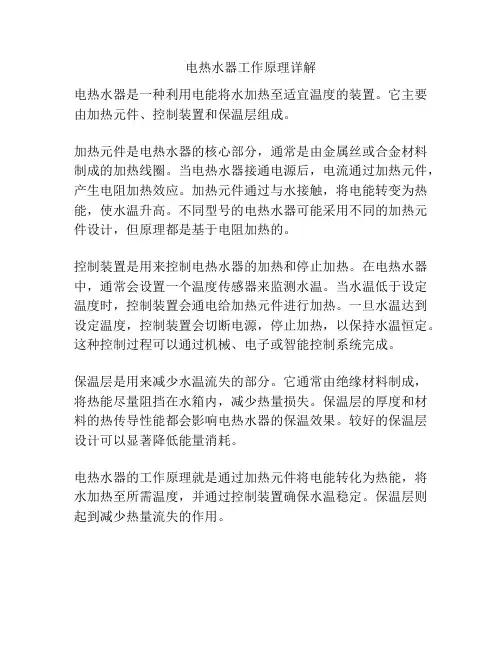

电热水器工作原理详解
电热水器是一种利用电能将水加热至适宜温度的装置。

它主要由加热元件、控制装置和保温层组成。

加热元件是电热水器的核心部分，通常是由金属丝或合金材料制成的加热线圈。

当电热水器接通电源后，电流通过加热元件，产生电阻加热效应。

加热元件通过与水接触，将电能转变为热能，使水温升高。

不同型号的电热水器可能采用不同的加热元件设计，但原理都是基于电阻加热的。

控制装置是用来控制电热水器的加热和停止加热。

在电热水器中，通常会设置一个温度传感器来监测水温。

当水温低于设定温度时，控制装置会通电给加热元件进行加热。

一旦水温达到设定温度，控制装置会切断电源，停止加热，以保持水温恒定。

这种控制过程可以通过机械、电子或智能控制系统完成。

保温层是用来减少水温流失的部分。

它通常由绝缘材料制成，将热能尽量阻挡在水箱内，减少热量损失。

保温层的厚度和材料的热传导性能都会影响电热水器的保温效果。

较好的保温层设计可以显著降低能量消耗。

电热水器的工作原理就是通过加热元件将电能转化为热能，将水加热至所需温度，并通过控制装置确保水温稳定。

保温层则起到减少热量流失的作用。

电热水器工作原理图解
电热水器是利用电能将水加热至一定温度的设备，它主要由以下几个部分组成：
1. 水箱：用来储存水的容器，通常位于设备的顶部或底部。

2. 加热元件：通常由一根或多根发热丝或加热管组成，位于水箱内部。

当电流通过加热元件时，加热元件发热，将水加热。

3. 温控装置：用来控制水箱内水的温度。

通常采用温度感应器和控制电路组成。

当水温达到设置的温度时，温控装置会切断加热元件的电流，以防止水温超过设定值。

4. 排水装置：用来排出冷水和热水的管路系统，通常包括进水管、出水管和排水管。

进水管将冷水引入水箱，出水管将加热后的热水引出，而排水管则用于排放废水。

电热水器的工作原理如下：
1. 进水阶段：当电热水器开始工作时，冷水从进水管进入水箱。

进水管通常设置有阀门，用于调节和控制进水量。

2. 加热阶段：当水箱内的水温低于设定温度时，温控装置会发出信号，打开加热元件的电路。

此时，电流通过加热元件，加热元件发热，将水加热。

3. 保温阶段：当水温达到设定温度后，温控装置会切断加热元
件的电流。

此时，加热元件停止发热，但水箱内的水仍会保持一段时间的温度。

4. 排水阶段：当用户需要使用热水时，通过操作开关或旋钮等，打开出水管的阀门。

热水从出水管流出，冷水通过进水管进入水箱，重新进行加热。

整个过程中，温控装置不断监测水的温度，以确保水的温度保持在设定的范围内。

这样，电热水器就能不断地提供热水供用户使用。

电热水器工作原理图解
电热水器是一种利用电能将水加热的设备，其工作原理如下：
1. 水箱：电热水器通常由具有一定容量的水箱构成，水箱内装有水。

2. 电加热元件：电热水器内部有一组电加热元件，通常是使用电阻丝制造而成的加热管。

这些电加热元件通过连接电源提供电能。

3. 温控器：电热水器上安装有一个温控器，用于控制水的温度。

温控器可以设置水的温度，当温度低于设定值时，温控器会向电加热元件发送信号，使其加热水。

4. 热水出口：电热水器设有一个热水出口，用于将加热后的热水供应给用户。

工作过程如下：
1. 当用户需要热水时，打开热水龙头。

2. 温控器感知到水温低于设定值，向电加热元件发送信号。

3. 电加热元件开始加热水箱内的水。

电阻丝受到电流作用，发热并将热量传递给水。

4. 水开始加热，温度逐渐升高。

5. 温控器实时监测水温，当水温接近设定值时，温控器会发送信号停止加热。

6. 用户可以从热水出口处取得经过加热的热水供应。

需要注意的是，电热水器的加热过程会消耗较大的电能，因此在使用时需要注意节能。

此外，为了安全起见，电热水器通常会配备过热保护装置，当水温超过一定温度时会自动断电，以防止发生意外。

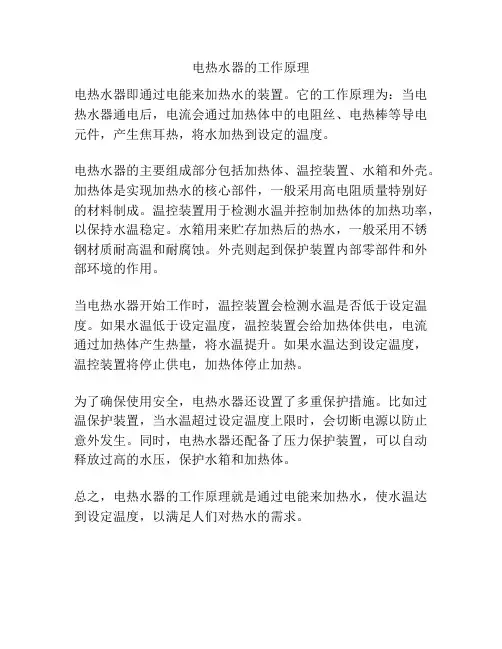

电热水器的工作原理
电热水器即通过电能来加热水的装置。

它的工作原理为：当电热水器通电后，电流会通过加热体中的电阻丝、电热棒等导电元件，产生焦耳热，将水加热到设定的温度。

电热水器的主要组成部分包括加热体、温控装置、水箱和外壳。

加热体是实现加热水的核心部件，一般采用高电阻质量特别好的材料制成。

温控装置用于检测水温并控制加热体的加热功率，以保持水温稳定。

水箱用来贮存加热后的热水，一般采用不锈钢材质耐高温和耐腐蚀。

外壳则起到保护装置内部零部件和外部环境的作用。

当电热水器开始工作时，温控装置会检测水温是否低于设定温度。

如果水温低于设定温度，温控装置会给加热体供电，电流通过加热体产生热量，将水温提升。

如果水温达到设定温度，温控装置将停止供电，加热体停止加热。

为了确保使用安全，电热水器还设置了多重保护措施。

比如过温保护装置，当水温超过设定温度上限时，会切断电源以防止意外发生。

同时，电热水器还配备了压力保护装置，可以自动释放过高的水压，保护水箱和加热体。

总之，电热水器的工作原理就是通过电能来加热水，使水温达到设定温度，以满足人们对热水的需求。

万和热水器原理图
万和热水器是一种常见的家用电器，其工作原理如下：
1. 电源供电：万和热水器通过接入电源进行工作。

电源供电后，电流通过线路进入热水器主控板。

2. 主控板控制：主控板是热水器的核心部件，负责控制整个热水器的工作。

主控板接收电流后，根据设定的温度和操作模式，发送相应的控制信号给其他组件。

3. 温度传感器：温度传感器安装在热水器内部，用于实时检测水温。

温度传感器将温度信号发送给主控板，主控板根据温度信号决定是否启动加热装置。

4. 加热装置：加热装置通常采用发热管或电热膜等形式，通过电流加热水体。

当主控板接收到需要加热的信号后，会将电流传输到加热装置，使其发热。

5. 安全装置：为了保证热水器的使用安全，万和热水器配备了多种安全装置。

例如，过热保护装置可在水温过高时自动切断电源，以防止热水器发生故障或意外。

漏电保护装置可检测到漏电情况并切断电源，以避免触电事故的发生。

6. 出水阀门：热水器的出水阀门用于控制热水的流量和出水温度。

用户可以通过旋转阀门来调节热水的温度和压力。

7. 水箱：热水器通过水箱来存储和加热水体。

水箱通常由耐高温材料制成，具有较好的保温性能。

加热装置将热量传递给水箱，使水温升高。

8. 水管与喷头：热水器的水管用于将热水输送到使用点，例如浴室或厨房的水龙头。

使用者打开水龙头后，热水经过水管进入喷头，提供给用户使用。

注意：以上文中描述的内容为独立句子，没有标题相同的文字。

电热水器原理图、电路原理分析（1）万和DSZF38-B型储水式电热水器原理图海尔大海象FCD-H65B型电热水器工作原理海尔大海象FCD-H65B型电热水器工作原理如图所示（虚线框内是PCB元件板）。

AC220V电源经由漏电保护器KDLS( 30A/15mA)一双向控制流量开关（二次控制）在无放水的情况下LSIB、LS2B的触点闭合一防干烧温度控制器(BT)一手动设定温控器(MT)的闭合触点，使电加热器(EL)得电加热。

同时，流量开关指示灯（兼电源指示灯）、加热指示灯点亮。

在通电的情况下，只要从电热水容器内放水，就必然会从进水管补水，否则水管没有水压，水也不会流动。

只要有水流动，安装在进水管的流量监控装置必然会因水流而动作，导致其触点闭合。

由于其触点容量较小，不能直接闭合、断开电加热器的工作电流，故用了LSIA和LS2A两只继电器进行二次控制。

放水时流量开关LS闭合，Rl提供的电流经LS闭合触点直接回到电源负极，VT1、VT2截止．LSIA、LS2A继电器不能吸合，其常开触点仍然处于断开状态。

爱拓升牌STR-30T-5型快热式电热水器控制电路原理分析该型热水器由电源继电器控制板和显示控制板两部分组成（见附图）。

其中，电源继电器板采用3×2.5平方毫米的护套软线；电源变压器采用工频变压器和7805三端稳压电路：电加热管的通断采用额定电流为30A的继电器控制，具有足够的裕量，所以有较高的工作可靠性。

其简要控制原理如下。

主控制电路采用S3F9454BZZ-DK94(U2)，该型单片机除应用在电热水器上作控制芯片外，还常应用于电磁炉等其他家用电器中作为主控芯片。

S3F9454BZZ-DK94集成电路具有自动检测电路功能；电路工作状态显示及功率控制显示功能；同时具备故障自检功能。

采取2 0脚双列直插式扁平封装形式。

工作电压供电为5V。

1．该型电热水器的简要工作原理海尔FCD-JTHC50-Ⅲ型储水式电热水器电路原理分析未接通电源之前，先向胆内注水，打开自来水阀，冷水进入内胆，随内胆水位上升，胆内的空气经出水管排出，当喷头有水源源不断地流出时，表示胆内已注满水。

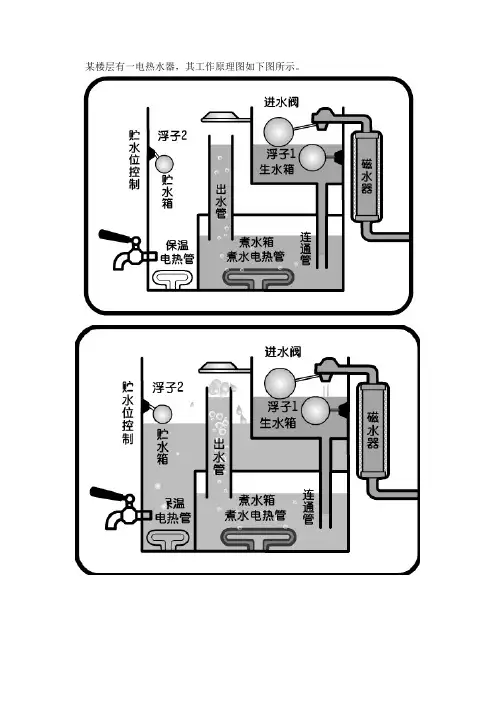

某楼层有一电热水器，其工作原理图如下图所示。

其中，（如未特别说明，0水位位于煮水箱底面）K1——出水阀门，开为1，闭为0K2——进水阀门，开为1，闭为0Q k1——K1打开时的出水流量Q k2——K2打开时的进水流量Q1——贮水箱的出水流量Q2——生水箱的进水流量Q3——生水箱的出水流量Q4——贮水箱的进水流量S1——生水箱的横截面积S2——连通管的横截面积S3——煮水箱横截面积S4——出水管的横截面积S5——整个大水箱的横截面积H2(t)——生水箱的水位，0水位位于生水箱底面H3(t)——煮水箱的水位H4(t)——出水管内的水柱长度H5(t)——贮水箱的水位h0——煮水箱的高度h1——最底部到生水箱下端面的高度h2——所设定的高度，到此高度时K2关闭h3——出水管下端面到最底部的距离h4——出水管的高度h5——所设定的高度，到此高度时煮水箱停止加热h6——阀门K1到最底部的距离工作原理：电开水器采用沸腾式煮水原理，接通水源、电源，生水经磁水器磁化后，经过进水阀K2以流量Q2进入生水箱，煮水箱水位上升，进入出水管，当生水箱水位上升至h2时，浮子1浮起，K2关断，进水管停止进水，同时连接浮子1的煮水电路启动，煮水电热管通电发热，生水升温，当生水沸腾瞬间，出水管液面恰与出水管顶部齐平。

水沸腾时，煮水箱内的空气继续受热膨胀，产生蒸气压力，将开水经出水管压离煮水箱，以流量Q4进入贮水箱。

煮水箱水位下降，当煮水箱水位H3(t)降低至h3以下时，煮水箱内空气进入出水管，在出水管中形成悬空的水柱。

在煮水箱内空气压力的作用下，管中水柱最终被全部压离出水管，此过程中出水管流量仍记为Q4，此时煮水箱中的气压被释放，生水再次充入煮水箱。

开水器工作中不断重复上述过程，直到贮水箱水位H5(t)升至设计高度h5为止。

此时浮子2浮起，电路受控，煮水暂停，保温电热管发热，开水器进入保温状态。

电热水器工作原理电热水器按储水方式可分为即热式和容积式（又称储水式或储热式）两种；容积式是电热水器的主要形式，按安装方式的不同，可进一步区分为立式、横式及落地式，按承压与否，又可区分为简易式（敞开式）和承压式（封闭式），按容积大小又可区分为大容积与小容积式。

即热式电热水器一般需20、甚至30安培以上的电流，即开即热，水温恒定，制热效率高，安装空间小。

内部低压处理的优质即热式电热水器，可以在安装的时候增加分流器，可为多个龙头供水，功率较高的产品安装在浴室，即能用于淋浴，也能用于洗漱，一般家庭使用节能又环保。

根据市场的需求，即热式电热水器又进一步分化为淋浴型和厨用型（多称为小厨宝）。

储热式电热水器又分为敞开式和封闭式两类。

早期的储热式电热水器多为敞开式或开口式的，其结构简单，体积不大，靠吊在高处的压力喷淋，水流量较小，但价格较低，适合于人口少，家境不很富裕，仅做洗浴使用的家庭购买。

敞开式电热水器由于没有对内胆设计承压性能，故不能向其他管路多处供水，功能有限。

封闭式电热水器的内胆是密封的，水箱内水压很大，其内胆可耐压，故可多路供水，既可用于淋浴，也可用于盆浴，还可用于洗衣、洗菜，价格相对较贵，一般在千元左右。

储热式电热水器可自动恒温保温，停电时可照样供应热水。

目前国内市场上的电热水器主要是封闭储热式电热水器，它不必分室安装，不产生有害气体，干净卫生，且可方便地调温。

封闭储热式电热水器的工作原理非常简单，它们使用一根电加热管，通电之后给水提供热量。

内胆储存热水并承载压力0.6MPa （约6kg/cm2），外壳保温。

产品间的区别首先体现在加热管上，有浸没型的，即直接与要加热的水接触，也有隔离型的。

加热管有1.2、1.5及2.5KW等功率可供选择。

加热管由一个温控器来控制，能设定所需温度并保持内胆中的水温恒定，且在40℃～75℃范围内可调。

定时产品系列的时间控制系统能带来最大限度的能源节省，再配以分时电表，可节省大量电费。

热水器工作原理图解
热水器是一种常见的家用设备，它通过一系列的工作原理来提供热水。

首先，让我们来看看热水器的内部结构。

热水器通常由以下几个主要部件组成：加热元件、水箱、水储罐和控制系统。

加热元件是热水器的核心部分，它负责将冷水加热到适宜的温度。

在加热元件内部，有一个盘管或者发热管，由电能或者燃气供能。

当热水器启动时，加热元件开始工作，将能量传递给经过的水分子，使其温度逐渐升高。

水箱是存放冷水的部分。

初始阶段，水箱中的冷水流入加热元件内部，经过加热后再流出。

有些热水器设计了外露的水箱，使用户能够直接看到水位，方便控制和维护。

水储罐是存放加热后热水的部分。

热水通过管道从加热元件进入水储罐，当用户需要热水时，可以通过水龙头等出水设备取出。

水储罐通常具有一定的隔热设计，以减少热量的散失，提高热水保温效果。

控制系统是热水器的智能化部分，负责监控和调整热水器的工作状态。

控制系统通常包括温度传感器、测水位传感器和热水控制器等。

温度传感器负责检测水温，测水位传感器用于监测水箱和水储罐的水位情况。

热水控制器根据传感器的反馈信息，自动调节加热元件的状态，保持水温在设定范围内。

总结起来，热水器通过加热元件将冷水加热变为热水，并存放在水储罐中。

用户根据需要，通过控制系统取出所需的热水。

这样，热水器就能够为我们提供温暖的热水，满足我们日常生活和洗浴的需求。

电热水器工作原理许多人都有一颗好奇的心，他们总是对自己觉得很新奇的事物充满兴趣，随着电热水器在我们的日常生活中普及率的不断上升，有的朋友急切的想要知道电热水器的工作原理，并试图自己亲手制作。

（点击此处浏览更多热水器信息）电热水器的工作原理电热水器是经过温控器的通与断完成加热与不加热的，普通概念的保温，就是短时间的加热。

加热时，依然用的是热水器的额定功率。

电路接通后，假如水温低于50℃（大多数品牌设定的临界温度），温控器自动接通，热水器开端加热，水温抵达热水器预置的温度（大多数品牌为75℃～85℃）时，温控器断开，热水器中止加热。

（点击此处浏览更多热水器信息）所谓的保温，是完整靠热水器的保温层来完成的，随着水温的不时降落，直到低于50℃时，热水器再次开端加热。

如此循环往复，完成了所谓的保温。

保温灯量时，热水器是不耗电的，接近于理论上的零功率、零电耗。

加热时，热水器运用的是额定功率。

要理解热水器保温时的均匀功耗，看看国度规范就能够了。

大致数值是，即使不用一滴热水，热水器仅仅“保温”的电耗在2度左右/24小时。

（点击此处浏览更多热水器信息）电热水器的正确使用办法。

1．运用电热水器时，接通电源，指示灯亮，表示正在电加热，当水温到达设定值后，指示灯熄灭，表示切断电源。

这样指示灯时亮、时熄表示正在自动保温。

2．电热水器(贮水式)要先注满水，再通电加热，经预热后即可运用。

如遇到水源压力降落或忽然停水，最好关闭电源。

3. 电热水器都配有水龙头，并带有回流安装，通常用"蓝色"表示冷水，用"红色"表示热水。

运用时，旋开"红色，"水龙头，就有热水流出，此时如水温过高，可同时旋开"蓝色"水龙头，并调理出水量大小，即可得到适温的热水。

4．电热水器的温度调理器上，都有水温标志刻度，如用"I"、"Ⅱ"、"Ⅲ"或标示英文、阿拉伯数字表示水温低、中、高的调理位置，把温度调理旋钮对准某个标志，热水器的水温就会坚持在该档指示所设定的温度。

电热水器构造原理图解电热水器是一种常见的家用热水设备，它通过电能将水加热至设定温度，为人们提供热水。

在日常生活中，电热水器扮演着重要的角色，为人们提供了便利和舒适。

那么，电热水器的构造原理是怎样的呢？接下来，我们将通过图解的方式来详细介绍电热水器的构造原理。

首先，我们来看一下电热水器的整体构造。

电热水器通常由外壳、内胆、加热元件、温控元件、排水装置等部件组成。

外壳是整个电热水器的保护罩，起到保护内部结构和安全作用。

内胆是装水的部分，通常由不锈钢或者玻璃钢制成，具有一定的保温性能。

加热元件是电热水器的核心部件，它通过电能将水加热至设定温度。

温控元件则用来控制加热元件的工作，保证水温在设定范围内。

排水装置用来排放冷水或者清洗内胆。

接着，我们来详细介绍一下加热元件的构造原理。

加热元件通常采用电热管或者发热体，它们通过电流产生热量，将水加热。

电热管是由绝缘材料包裹的金属发热丝，在通电后会产生热量，将水加热。

而发热体则是一种具有较高电阻的材料，通电后会产生热量，将水加热。

这些加热元件通常被安装在内胆底部或者侧面，将热量传递给水。

然后，让我们来了解一下温控元件的构造原理。

温控元件通常采用温度传感器和控制器组成。

温度传感器可以感知到水温的变化，将信号传递给控制器。

控制器根据传感器信号来控制加热元件的工作，保证水温在设定范围内。

当水温低于设定温度时，控制器会通电给加热元件；当水温达到设定温度时，控制器会断电，停止加热。

最后，我们来了解一下电热水器的工作原理。

当电热水器通电后，温控元件感知到水温，控制加热元件开始工作。

加热元件产生热量，将水加热至设定温度。

当水温达到设定温度时，温控元件停止加热，保持水温稳定。

当用户需要热水时，打开水龙头，冷水进入内胆被加热，用户就可以得到热水了。

通过以上的图解和介绍，我们对电热水器的构造原理有了更深入的了解。

电热水器的构造原理是相对简单的，但是其中涉及到的加热元件、温控元件等部件的设计和制造都需要精湛的技术和严格的质量控制。

电热水器工作原理图电热水器是家庭生活中常见的热水供应设备，它通过电能转化为热能，将冷水加热至设定温度，为人们提供舒适的热水。

下面我们来看一下电热水器的工作原理图及其工作原理。

1. 电热水器结构。

电热水器通常由水箱、加热元件、温控装置、保温层等部分组成。

水箱是储存水的地方，加热元件是将电能转化为热能的部分，温控装置用来控制加热元件的工作，保温层则是为了保持热水的温度不至于过快散失。

2. 电热水器工作原理。

当使用热水时，通过水龙头打开，冷水进入水箱。

此时，温控装置感知到水温降低，会启动加热元件。

加热元件开始工作，将电能转化为热能，加热水箱内的水。

当水温达到设定温度后，温控装置会停止加热元件的工作，保持水温在设定温度范围内。

当热水使用完毕后，温控装置会再次感知到水温降低，重新启动加热元件，使水温恢复到设定温度。

3. 电热水器工作原理图。

电热水器工作原理图主要包括水箱、加热元件、温控装置和保温层。

水箱通常位于电热水器的底部，用来储存冷水和热水。

加热元件安装在水箱内部，负责将电能转化为热能，加热水箱内的水。

温控装置则安装在水箱外部，用来感知水温并控制加热元件的工作。

保温层则包裹在水箱外部，起到保温的作用，减少热水散失。

4. 电热水器工作原理图解析。

在电热水器工作原理图中，水箱是整个系统的储水部分，加热元件是将电能转化为热能的关键部分，温控装置是控制加热元件工作的核心部件，保温层则是保持热水温度的重要组成部分。

这些部件共同协作，使得电热水器能够稳定、高效地工作，为人们提供舒适的热水。

总结：电热水器通过水箱、加热元件、温控装置和保温层等部分的协作，将电能转化为热能，为人们提供舒适的热水。

了解电热水器的工作原理图和工作原理，有助于我们更好地使用和维护电热水器，延长其使用寿命，提高热水的利用效率。

希望本文能对你有所帮助，谢谢阅读！。
