暖通空调工程施工方案(通用版)

暖通空调设备安装施工方案一、方案背景随着社会经济的发展和人们生活水平的提高，暖通空调设备成为现代建筑中不可或缺的一部分。

暖通空调设备的安装施工方案对于确保室内舒适度和节能环保具有重要意义。

本文档旨在提供一套完整的暖通空调设备安装施工方案，确保设备能够有效运行并满足用户的需求。

二、施工准备在开始安装施工之前，我们需要进行以下准备工作：1. 设计方案确认确认暖通空调设备的设计方案，包括设备类型、数量、布局等。

2. 施工人员培训确保施工人员具备相应的专业知识和技能，能够熟练操作安装工具。

3. 施工材料准备准备好所需的施工材料，包括管道、电缆、支架等。

4. 安装工具准备准备好安装所需的工具，例如扳手、电钻、焊接设备等。

三、施工步骤暖通空调设备的安装施工包括以下步骤：1. 室内外机位置确认根据设计方案，确定室内和室外机的安装位置。

2. 冷媒管道安装首先安装冷媒管道。

根据室内外机之间的距离，选择合适的管道，确保管道的弯曲和连接处密封可靠。

3. 室内机安装将室内机安装在预先确定的位置上，确保室内机与冷媒管道连接紧密，并且安装稳固。

4. 室外机安装将室外机安装在预先确定的位置上，确保室外机与冷媒管道连接紧密，并且安装稳固。

5. 电气连接根据设计方案，进行室内外机的电气连接。

确保连接线路的安全可靠，并进行必要的绝缘处理。

6. 控制系统安装安装暖通空调设备的控制系统，包括温控器、电控柜等。

7. 管道隔热处理对于暖通空调设备的管道进行隔热处理，以减少能量的损失和节约能源。

8. 系统调试完成设备安装后，进行系统调试，确保设备能够正常运行并满足用户的需求。

9. 施工清理完成施工任务后，对施工现场进行清理，清除垃圾和杂物。

四、安全注意事项在进行暖通空调设备安装施工时，必须注意以下安全事项：•确保施工区域安全，防止坠落和触电等事故的发生。

•使用合适的个人防护装备，如安全帽、安全鞋、防护手套等。

•确保电气设备和工具的安全可靠，避免电击和火灾等危险。

暖通施工方案暖通施工方案一、工程概述：本暖通工程主要包括建筑物供暖、通风、空调系统的安装和调试工作。

根据建筑物的设计要求和使用需求，我们将按照相关标准和规范进行施工和调试工作，以确保工程质量和安全性。

二、供暖系统：1. 本工程将采用集中供暖系统，供暖方式为水暖。

采暖锅炉将安装在供暖机房，通过管道输送热水至各个供暖终端。

2. 供暖终端采用散热器，根据建筑物的结构和面积进行布置，并按照设计要求进行装配和调试工作。

同时，将安装相关阀门和控制装置，以实现温度的自动调节和控制。

3. 供暖系统还将设置相关的监测装置，用于监测温度和供暖效果，以确保供暖系统的正常运行。

三、通风系统：1. 本工程将采用机械通风系统，以保证室内空气的新鲜和清洁。

通风设备将安装在通风机房，通过管道将空气输送至各个通风口。

2. 通风口将根据建筑物的功能和使用需求进行设置，并按照设计要求进行布置和调试工作。

同时，还将安装相关的过滤装置，以提高空气的质量。

3. 通风系统还将设置相关的监测装置，用于监测室内空气的质量和通风效果，以确保通风系统的正常运行。

四、空调系统：1. 本工程将采用中央空调系统，以提供室内的舒适温度和湿度。

空调设备将安装在机房，通过管道和风管将冷（热）空气输送至各个区域。

2. 空调出风口和回风口将根据建筑物的布局和使用需求进行设置，并按照设计要求进行布置和调试工作。

同时，还将设置相关的温湿度控制装置，以实现温湿度的自动调节和控制。

3. 空调系统还将设置相关的监测装置，用于监测室内温湿度和空调效果，以确保空调系统的正常运行。

以上是本暖通施工方案的基本内容和要点。

我们将按照相关规范和标准进行施工和调试工作，以确保工程质量和安全性。

在施工过程中，我们将严格遵守相关安全规定，确保工人和设备的安全。

同时，我们将确保施工进度和质量的控制，保证工程按时完成，并达到设计要求和使用需求。

暖通空调工程冬季施工方案(完整版)暖通空调工程冬季施工方案（完整版）1. 前言：1.1 目的1.2 背景1.3 参考文献2. 工程准备：2.1 工程概述2.2 工程范围2.3 设计要求2.4 施工图纸2.5 材料清单3. 施工流程：3.1 施工准备3.2 施工顺序3.2.1 安装暖通设备 3.2.2 安装空调设备 3.3 操作规范3.4 安全措施4. 工程质量控制：4.1 材料验收4.2 安装质量检查4.3 质量整改措施5. 工程进度控制：5.1 施工计划5.2 进度监控5.3 延期处理6. 工程验收及收尾：6.1 工程验收准备6.2 验收标准6.3 项目交接6.4 结算与收款7. 附件：7.1 设计图纸7.2 合同文件7.3 报价单注释：1. 暖通空调工程：指在建筑物内进行暖通空调设备安装和管道铺设等工程。

2. 施工图纸：暖通空调工程的施工详图，包括设备布局、管道走向等内容。

3. 材料清单：列出所需材料的名称、规格、数量等详细信息。

4. 安装质量检查：对暖通空调设备的安装进行质量检查和评估。

5. 质量整改措施：按照检查结果对安装质量不达标部分进行整改的措施和要求。

6. 进度监控：对工程进度的实时监控和调整，确保施工进度按计划进行。

7. 验收标准：对暖通空调工程验收的质量、安全等方面的具体要求。

8. 结算与收款：按照工程质量和进度完成情况进行结算和收款的具体流程和要求。

------------------------------------------------------------------------暖通空调工程冬季施工方案（详尽版）1. 引言：1.1 目的本文档旨在提供暖通空调工程在冬季施工的详细流程和要求，保证工程进度和质量的顺利进行。

1.2 背景冬季是暖通空调工程的高峰施工期之一，需要特别关注气候条件和安全措施。

1.3 参考文献本文档参考了相关法律法规、工程设计图纸和施工规范。

2. 工程准备：2.1 工程概述概括介绍暖通空调工程的性质、目标和范围，明确项目的整体要求。

暖通空调施工工法暖通空调施工工法是指在建筑物内安装、调试和维护暖通空调设备的一系列工作规范和操作方法。

本文将介绍暖通空调施工工法的主要步骤和注意事项，以确保工程质量和安全。

一、工程准备在进行暖通空调施工之前，需要进行以下准备工作：1. 工程测量：对施工所需的各种尺寸进行测量，并制定详细的工程设计图纸。

2. 设备选型：根据建筑物的用途和需求，选择适合的暖通空调设备，并确认设备的数量和规格。

3. 材料采购：根据设计图纸和设备选型确认所需的材料清单，并按照标准进行采购。

二、施工步骤1. 安装管道系统：根据设计图纸的要求，进行管道系统的安装。

这包括冷水管道、热水管道、风管和排水管道等。

在安装过程中，要确保管道的连接牢固，且绝缘措施到位，防止热量或冷量的损失。

2. 安装空调设备：根据设计图纸的布局，安装空调设备，包括制冷机组、风机盘管和送风口等。

在安装过程中，需要严格按照设备的安装要求进行操作，确保设备的稳定性和正常运行。

3. 系统调试：完成设备的安装后，需进行系统的调试工作。

这包括检查冷水和热水系统的水流情况、检测风管系统的风压和风速等。

通过调试，能够及时发现并解决系统中的问题，确保系统的运行效果。

4. 维护保养：在施工工程完成后，需要进行系统的维护保养工作。

这包括定期清洗设备、更换滤芯、检查管道和电气线路等。

通过维护保养，可以延长设备的使用寿命，提高系统的运行效率。

三、施工注意事项1. 安全第一：在施工过程中，要始终将安全放在首位。

工人要穿戴好相应的安全装备，遵守相关安全操作规范，确保自身和他人的安全。

2. 质量控制：在施工过程中，要严格按照设计图纸和相关标准进行操作。

工程质量的控制包括材料的选择质量、施工工艺的正确性以及设备调试的合规性等。

3. 工期管理：暖通空调施工一般需要与建筑施工同步进行，因此需要合理安排施工进度，确保施工工期的完成。

4. 环境保护：在进行施工工作时，要注意环境保护。

需要对噪音、粉尘等污染物进行控制，确保施工过程对周围环境的影响最小化。

暖通空调工程施工方案1、暖通空调系统简介1.1采暖系统本工程在门厅等大空间区域采用低温热水地板辐射采暖系统，其余区域均由空调系统进行供热。

1.2空调系统本工程餐厅等大空间采用集中全空气空调系统，办公及服务区域采用风机盘管加新风空调系统。

1.3通风系统本工程卫生间、设备房等房间设机械排风系统，食堂区域设平时排风系统及事故排风系统。

2、地板辐射施工方法铺设绝热板之前，根据房间形状和面积大小，合理下料裁板；将保温板按先里后外顺序铺设在找平层上，多层绝热层错缝铺设，结合处严密，铺设平整，不应凹凸不平或起包。

集配装置在安装前进行水压试验，在分水器之前的供水连接管道上，顺水流方向安装阀门、过滤器，在集水器之后的回水连接管上，安装泄水管，分、集水器上均设置阀门。

加热管切割使用专用工具，切割后切口平整，埋设于填充层内的加热管不应有接头，管道敷设排列整齐，转弯处弯曲半径一致，用专用固定卡将加热管固定在铺设于绝热层上的网格上。

管道安装完成后，用洁净水对管道进行冲洗；冲洗完成后，在浇筑混凝土填充层之前和浇筑混凝土填充层之后，分别进行水压试验，水压试验分层、分段、分回路进行。

3、支吊架选择与安装支（吊）架安装是风管系统安装的第一道工序。

支（吊）架的形式根据风管安装的部位、风管截面的大小及工程的具体情况选择，符合设计图纸或国家标准图集的要求。

对于相同管径的支、吊、托架等距离排列，但不能将支、吊、托架设置在风口、风阀、检视门及测定孔等部位，否则将影响系统的使用效果，适当错开一定的距离。

支架的固定方式根据实际情况确定，一般常采用埋入墙内、水泥砂浆锚固、在钢筋混凝土内预埋钢板上焊接锚固、膨胀螺栓锚固等。

4、通风系统风管及部件安装4.1风管安装施工现场已满足安装条件时，将预制加工的风管、管件，按照安装的顺序和不同的系统运至施工现场，再将风管和管件按照加工时的编号组对，复核无误后即可进行连接和安装。

风管安装前，检查吊架、托架等固定件的位置是否正确，是否安装牢固。

暖通工程专项施工技术方案暖通工程专项施工技术方案1.通风空调工程风系统本工程的通风空调风系统包括空调送回风系统、空调新风系统、正压送风系统、排风系统、通风系统、防排烟系统和排油烟系统等。

与消防有关的部分由业主指定的消防专业施工。

风系统的安装包括风管制作、安装、阀部件制作、安装、风管支吊架制作、安装和风管保温等工作。

2.施工工艺流程通风空调工程风系统的主要施工工艺流程如下：交工验收系统调试、运行配合装饰风口安装与土建配合预埋风管及部件制作设备安装及单体调试风管漏风检验风管及部件安装风管及管防腐和保温。

3.管道选材及连接方式系统类别管材管径/厚度连接方式1 补给水管、接驳系统的排水管、溢水管及通气管镀锌钢管50≤DN≤100 丝扣连接DN≤50 无缝钢管 6MPa 法兰焊接或卡箍连接空调冷热水管、采暖热水管、凝结水管铜管无缝钢管6MPa 焊接或焊接法兰连接冷媒管铜管无缝钢管 6MPa 焊接或焊接法兰连接空调、通风、排烟风管镀锌钢板 DN≥125 按规范要求pvc管——粘接连接4.风管选材与制作安装工艺流程风管的加工及制作应按流水作业法进行分工。

在加工场安排对风管加工技术精通的技术工人，专门从事风管的加工制作。

技术员对加工人员进行制作交底，风管加工工人按要求制作风管及风管支架并检验直到合格，并对已做好符合要求的风管及支架标识进行保存。

由技术员向专门风管安装的技术工人进行风管安装技术交底，按施工图及已标识制作完成的风管及支架进行安装，安装完成当日进行检查。

当一部分安装完成后，由技术管理人员会同业主代表、监理单位进行验收，并用相应表格记录。

风管的用料规格应根据施工规范及图纸要求，本工程风管用料规格见下表：系统类别截面/风管长边尺寸（mm）截面尺寸≤5m 截面尺寸＞5m新风管板材 A6酚醛彩钢保温复合风管厚2mm镀锌板厚2mm镀锌板厚5mm镀锌板备注风管制作安装的工艺流程如下：施工准备检查放线风管制作支吊架制作风管制组装风管部件吊装阀件柔性管风管与设备接口风管调整风管保温。

可编辑修改精选全文完整版数据中心暖通空调工程施工方案目录1暖通空调系统工程系统概述 (2)2暖通空调工程水系统施工方法 (3)1）空调水系统施工工艺流程 (3)2）空调水系统主要施工方法 (4)3）阀门安装 (9)4）管道补偿器选型及安装 (11)5）水压试验 (13)3空调及通风排烟风系统施工方法 (19)1）共板法兰风管制作 (19)2）风管安装 (22)3）风管部件安装 (27)4）风管严密性测试 (29)5）防腐与保温 (29)4设备安装 (31)1）设备安装工程概述 (31)2）设备安装施工程序 (32)3）风机盘管的安装 (39)4）水泵安装 (40)5）卧式热水罐安装 (44)6）冷却塔安装 (48)7）空调机组的安装 (49)5暖通空调系统调试 (52)1）调试准备工作 (52)2）空调风系统调试 (55)3）水系统调试 (59)4）楼控系统调试 (63)5）空调调试常见问题及解决措施 (68)1暖通空调系统工程系统概述本工程由IDC 机房楼、呼叫中心楼、通信枢纽楼和动力中心楼组成，IDC 机房楼设置水冷集中空调系统，标准达到黄金级数据机房要求，并在数据机房配置双冷源机房专用空调，系统冷源、水泵、冷却塔、水管路等均互为备份；呼叫中心设置水冷式舒适性集中空调系统、数据机房设置风冷式精密空调系统及各小房间多联机系统；通信枢纽楼通信数据机房采用风冷式精密空调系统，大厅等设置多联机变频空调系统；各栋均根据功能和空间布置安设机械排风及事故通风系统，并根据防火分区的划分，设置排烟系统和正压送风系统。

2暖通空调工程水系统施工方法1）空调水系统施工工艺流程空调水系统施工流程图图纸深化设计预留预埋绘制系统分解图施工材料采购管道预制支架预制干管安装立管安装支管安装支架安装管道试压管道冲洗二次防腐保温管道刷油防腐调试2）空调水系统主要施工方法（1）管材选用和连接方式水管管道材料及连接方式管道使用位置规格管材选用连接方式空调冷热水管、冷却水管DN≤50 焊接钢管丝扣连接DN＞50 无缝钢管焊接连接空调凝结水管镀锌钢管或PVC管丝扣连接（2）管道安装的注意事项A、在经过建筑的沉降缝位置，必须使用不锈钢金属软管；管道穿越外墙、内墙、楼板和屋面必须选择相应类型的套管；B、对于使用补偿器的管道，必须按照指导图纸（该指导包括用于伸缩接头的固定装置和导管以及用于阻止型钢摆动防止弯曲的支架）的要求，在伸缩的起始点安装一个固定装置和导管；C、对于空调末端设备的凝结水管的，必须设置水封；D、管道与设备连接必须加装相应规格的软接头；E、管道要保持适当的坡度，便于排水和通气；F、管道分支或汇合时只可以使用三通，禁止使用四通；G、所有水管在安装前，需将管内外污垢、铁锈、杂物清除干净，安装中的敞口应临时封堵。

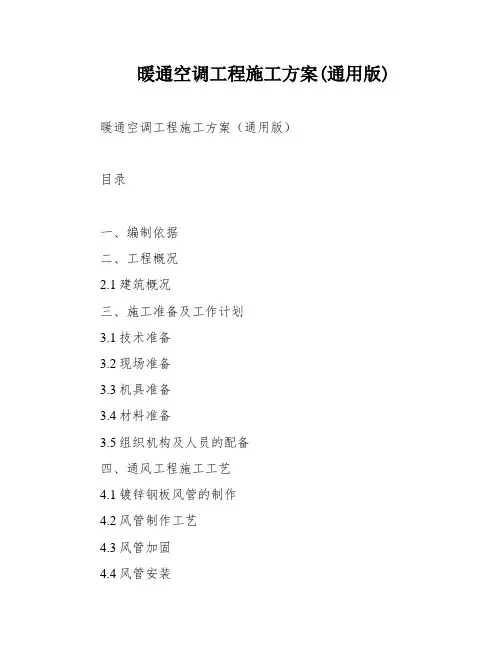

暖通空调工程施工方案(通用版) 暖通空调工程施工方案（通用版）目录一、编制依据二、工程概况2.1建筑概况三、施工准备及工作计划3.1技术准备3.2现场准备3.3机具准备3.4材料准备3.5组织机构及人员的配备四、通风工程施工工艺4.1镀锌钢板风管的制作4.2风管制作工艺4.3风管加固4.4风管安装五、通风空调设备安装5.1材料设备检查5.2安装前的准备工作与安装要求5.3风机安装本文是一份暖通空调工程施工方案，旨在为施工人员提供指导。

下面将对每一部分进行详细说明。

一、编制依据本方案的编制依据包括项目合同、工程设计文件、相关标准及规范等。

二、工程概况本工程是一座建筑物的暖通空调工程，包括通风工程和空调设备安装。

2.1建筑概况建筑物位于XX地区，总建筑面积为XXX平方米。

本工程的通风系统包括送风系统和排风系统，空调系统包括冷水机组和风机盘管。

三、施工准备及工作计划3.1技术准备施工人员应具备相关的专业知识和技能，并经过相关培训和考试合格。

3.2现场准备施工现场应具备必要的施工条件，包括场地平整、供电供水等设施完备。

3.3机具准备施工所需机具应具备相应的安全保障措施，并经过检查合格。

3.4材料准备施工所需材料应符合相关标准和规范，并经过检查合格。

3.5组织机构及人员的配备施工组织机构应合理，人员配备应充足，确保施工进度和质量。

四、通风工程施工工艺4.1镀锌钢板风管的制作镀锌钢板风管的制作应符合相关标准和规范，确保风管质量。

4.2风管制作工艺风管制作应按照设计要求进行，包括切割、弯曲、连接等工艺。

4.3风管加固风管加固应符合相关标准和规范，确保风管的稳定性和安全性。

4.4风管安装风管安装应按照设计要求进行，包括位置、高度、角度等要求。

五、通风空调设备安装5.1材料设备检查安装前应对材料和设备进行检查，确保符合相关标准和规范。

5.2安装前的准备工作与安装要求安装前应进行必要的准备工作，包括场地清理、设备组装等。

暖通空调施工方案通风空调工程施工方案1 工艺流程1.1 通风工程施工工艺流程2 风管制作2.1 材料要求（1）所使用板材、型钢材料应具有出厂合格证书或质量鉴定文件。

（2）制作风管及配件的镀锌钢板厚度应符合施工验收规范规定。

风管板材厚度（3）风管法兰规格按下表选取。

矩形风管法兰及螺栓规格2.2 操作工艺 （1）工艺流程（2）板材下料后在轧口之前，必须用倒角机或剪刀进行倒角工作。

（3）板材剪切必须进行下料的复核，以免有误，按划线形状用机械剪刀和手工剪刀进行剪切。

（4）剪切时，手严禁伸入机械压板空隙中。

上刀架不准放置工具等物品，调整板料时，脚不能放在踏板上。

使用固定式震动剪两手要扶稳钢板，手离开刀口不得小于5cm ，用力均匀适当。

领料展开下剪切倒角 咬口制风管折成型方法兰下料焊接 冲孔打眼找平找打孔打划线下圆法兰卷圆铆法兰翻边检验（5）金属薄板制作的风管采用咬口连接、铆钉连接、焊接等不同方法。

咬口连接类型可采用平咬口和角咬口，咬口宽度和留量根据板材厚度而定。

咬口宽度（mm）方法而定，可选用：对接焊、搭接焊、角缝、搭接角缝等几种形式。

铆钉连接时，必须使铆钉中心线垂直于板面，铆钉头应把板材压紧，使板缝密合而且铆钉排列整齐、均匀。

板材之间铆接一般中间可不加垫料，设计有规定时，按设计要求进行。

（6）咬口连接根据使用范围选择咬口形式。

（7）咬口时手指距滚轮护壳不小于50mm，手不准放在咬口机轨道上，扶稳板料。

（8）咬口后的板料将画好的折方线放在折方机上，置于下模的中心线。

操作时使机械上刀片中心线与下模中心线重合，折成所需要的角度。

（9）折方时应互相配合并与折方机保持一定距离，以免被翻转的钢板或配件碰伤。

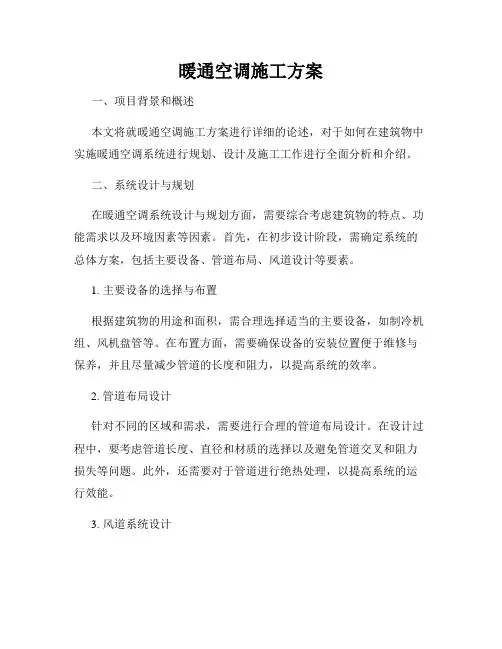

暖通空调施工方案一、项目背景和概述本文将就暖通空调施工方案进行详细的论述，对于如何在建筑物中实施暖通空调系统进行规划、设计及施工工作进行全面分析和介绍。

二、系统设计与规划在暖通空调系统设计与规划方面，需要综合考虑建筑物的特点、功能需求以及环境因素等因素。

首先，在初步设计阶段，需确定系统的总体方案，包括主要设备、管道布局、风道设计等要素。

1. 主要设备的选择与布置根据建筑物的用途和面积，需合理选择适当的主要设备，如制冷机组、风机盘管等。

在布置方面，需要确保设备的安装位置便于维修与保养，并且尽量减少管道的长度和阻力，以提高系统的效率。

2. 管道布局设计针对不同的区域和需求，需要进行合理的管道布局设计。

在设计过程中，要考虑管道长度、直径和材质的选择以及避免管道交叉和阻力损失等问题。

此外，还需要对于管道进行绝热处理，以提高系统的运行效能。

3. 风道系统设计针对建筑物的空间布局和需求，应合理规划风道系统。

包括确定风口位置、尺寸、数量以及风道的截面积、长度等参数。

在设计过程中，要考虑风道的布置与绝热处理，以减少风阻和能耗。

三、施工实施与监控在施工实施过程中，需要遵守相应的施工规范和安全操作规程。

施工人员应具备相关专业知识，并进行必要的培训与资质认证。

同时，需要注意施工节点的协调与管理，确保按时完成施工任务。

1. 项目管理与人员配备对于大型暖通空调工程，需进行项目管理并合理安排人员配备。

包括项目启动会、施工计划编制、材料采购与供应等方面。

同时，需要指派专人负责现场施工管理，确保施工进度和质量。

2. 施工监控和质量控制在施工过程中，需要对各项施工工艺进行监控和质量把关。

通过现场测量、检验以及相关设备的调试与运行，确保系统的稳定运行和满足设计要求。

四、竣工验收与运维在施工完成后，需进行竣工验收并确保系统正常运行。

同时，进行运维工作，包括日常维护、设备检修以及能耗监控等。

1. 竣工验收与报告编制根据相关标准和规范，进行暖通空调系统的竣工验收。

第1篇本工程为某办公楼暖通安装工程，主要包括采暖、通风、空调三个系统。

工程范围为办公楼内所有区域的暖通设备安装及调试。

二、编制依据1. 设计图纸：包括暖通系统施工图纸、设备清单、材料清单等。

2. 国家及行业相关规范、标准：如《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）、《通风与空调工程施工质量验收规范》（GB50243-2002）等。

3. 施工现场实际情况：如场地条件、施工环境等。

三、施工准备1. 施工技术准备：组织技术人员熟悉图纸、规范，了解工程特点，制定施工方案。

2. 施工现场条件准备：清理施工现场，确保施工环境安全、整洁。

3. 人员准备：组织施工队伍，明确施工人员职责，进行技术交底。

4. 施工材料准备：按照设计要求，提前采购、检验材料，确保材料质量。

5. 主要工机具准备：准备足够的施工工具和设备，确保施工顺利进行。

四、施工方法及工艺1. 采暖系统施工：（1）管道安装：按照设计要求，进行管道安装，确保管道安装位置准确、牢固。

（2）阀门安装：安装阀门，确保阀门启闭灵活、严密。

（3）散热器安装：按照设计要求，安装散热器，确保散热器安装位置合理、牢固。

2. 通风系统施工：（1）风管安装：按照设计要求，进行风管安装，确保风管安装位置准确、牢固。

（2）通风设备安装：安装通风设备，确保设备启闭灵活、运行稳定。

（3）风道连接：进行风道连接，确保连接严密、无泄漏。

3. 空调系统施工：（1）空调设备安装：按照设计要求，安装空调设备，确保设备安装位置合理、牢固。

（2）管道安装：安装空调管道，确保管道安装位置准确、牢固。

（3）阀门安装：安装阀门，确保阀门启闭灵活、严密。

五、质量控制1. 材料质量：严格按照设计要求，对材料进行检验，确保材料质量合格。

2. 施工质量：严格按照规范、标准进行施工，确保施工质量符合要求。

3. 系统调试：对系统进行调试，确保系统运行稳定、安全。

六、安全措施1. 施工现场安全：制定施工现场安全管理制度，确保施工现场安全。

暖通工程施工方案一、空调风系统安装施工工艺1、风管安装（1）风管的安装作业流程：熟悉现场→了解图纸→吊架预→标明支吊架安装位置→安装支吊架→安装风管→安装收尾、整改问题（2）根据现场安装条件确定风管支吊架形式，标明支吊架安装位置，量取支吊架尺寸。

（3）按相关规范要求，制作风管支吊架，在已确定好的位置安装支吊架。

（4）加工好的管段应存放在地面无水的室内，将管段竖起靠拢摆放，并在外围用绳子围绕固定。

将成型风管运至安装现场，被折叠打包的风管在送达现场后应立即打开。

（5）在风管安装、搬运过程中，做好对成品的保护作业，保证安装后风管完好无损。

准备好接口以便现场组装。

洁净的作业表面管道可使风管的安装节省时间并少麻烦。

仅需的准备作业只是清扫一下地面。

不要将管放在粗糙的作业表面上以免损坏或弄脏其表面。

在吊装之前尽量将风管组装好。

为了保证接缝的紧密，在安装之前最好将管段雄口朝下暂时堆积起来，以利于组装。

此工序最多连接3个管段。

水平组装风管时，各管段往一处倾斜，以便在一侧装订和粘贴胶带。

把胶带粘贴到一段风管上，将此风管作为供悬挂用的十字突出部，用滑轮把各管段拉到一起，然后装订粘贴在一起，完成连接。

在某些情况下，可将梯形吊架的一头固定，这样用最少的人力就可以完成大量的安装作业。

（6）现场组装清洁管段表面→切开接口角→翻开折边→修齐对角→连接，组装的管段数最多为3段。

（7）每日安装作业结束后，对现场进行清理，保证现场清洁。

（8）安装全部完成后，对风管系统进行全部检查，查看风管有无损坏，对损坏风管按要求进行修补，对风管支吊架进行调整，保证支吊架满足相关规范要求。

2、零部件制作和装配（1）系统表面无裂逢和穿孔。

任何表面玻璃纤维的破损都应修补。

（2）因系统有很多地方使用密封材料过多，应注意检查，特别是转弯包扎的地方，以及胶带重叠的区域的检查，以确定制作或修补完好。

（3）系统所有接点紧密，没有凸起，胶带密封的部分安装合格。

（4）所有弯折处无堵塞现象，迂回管制作和安装要正确。

目录一、施工组织设计 (3)1、施工组织设计或施工方案 (3)（1）预留预埋方案 (3)（2）空调水系统安装 (3)（3）管道的试压与冲洗 (13)（4）空调水管道保温 (13)（5）专项施工方案 (16)（6）风管及部件安装 (19)（7）主机安装要求 (20)2、施工进度计划及保证措施 (24)（1）施工进度计划 (24)（2）季度计划保证措施 (24)（3）强化进度计划管理 (25)3、项目经理和主要技术、管理人员配备 (26)（1）项目组织机构的构成 (26)（2）项目管理组织机构 (26)4、保证质量体系及措施 (30)（1）质量目标 (30)（2）质量保证体系 (30)（3）质量保证措施 (30)5、安全施工措施 (37)（1）安全施工目标 (37)（2）确保安全施工的技术组织措施 (37)（3）安全管理 (37)（4）具体安全措施 (41)6、文明施工现场措施 (44)（1）文明施工管理组织 (44)（2）文明施工现场管理措施 (45)7、主要机具、设备的配置 (48)8、主要劳动力安排 (49)9、与建设单位、总承包方的配合及后期服务承诺 (50)（1）与业主的协调配合 (51)（2）与建设单位的协调配合 (51)（3）与有关施工单位的协调配合 (51)（4）接受社会监督，共创优质工程 (52)（5）服务承诺 (52)10、合理化建议编制 (55)一、施工组织设计或施工方案1、施工方案根据施工图纸、施工规范及本次招标范围内各专业工艺的特点分别编制了通风系统安装、空调水系统安装、设备安装、管道冲洗等各种施工方案。

（1）、预留预埋方案预留套管、预埋件、预留洞是确保后期专业安装顺利展开，保证工程质量，减少开洞剃凿的关键，因此为确保该工程的质量、工期必须重视该项工作。

（1）、管道穿墙、楼板管的预埋①、预埋施工安排：1）根据所穿构筑物的厚度及管径尺寸按专业规范确定套管规格、长度。

2）根据土建结构图、建筑图、本专业施工图、各专业确认的综合平面布置图，专业技术人员采用AUTOCAD绘制系统套管预留详图，报设计、监理、总包等单位审批。

暖通空调喷淋系统工程本工程暖通空调工程主要集中在地下车库，以及喷淋系统；各住宅地下室主要采用自然通风系统。

一、空调通风系统空调通风系统分布较广，施工组织必须与土建工程和其他配套工程密切配合进行，根据每层建筑的工程进展来安排通风空调工程施工。

具体实施方案为：1）风管制作在测量准确的基础上，绘制风管加工草图。

风管预制：采用全自动风管加工流水线加工，并配套预制风管支、托、吊架。

风管、水管穿墙套管制作、预埋紧密配合土建工程同步进行；2）设备安装利用施工电梯将空调机逐台吊入各施工层面；冷冻机房的冷水机组、循环泵厂家运输至施工现场后,利用卷扬机拖至设备基础定位安装。

施工过程中，结合现场实际情况,制定具体的运输方案,报建设单位与现场监理批准后实施。

3）制冷管道系统制冷管道施工先各大楼平行施工，然后进行机房、外管施工。

具体按照各楼管道井f各楼楼层f机房f外管顺序施工。

机房和外管的施工结合土建可及时调整其开工时间或顺序。

4）施工作业要求空调通风系统安装充分考虑风管预制的生产顺序，紧密结合土建实际进度，按照从下至上的作业原则，与甲供设备到货情况相协调。

施工分为四个专业作业层：通风空调设备安装；风管设备安装；水管系统安装；保温安装施工。

多专业施工时，风管安装在前（风管设计中末标明标高的按基本靠近梁板留保温、操作位置布置），水管安装在后。

所有管道定位执行三靠原则：靠顶，靠边，靠角，以保证其他专业的各类管线敷设井然有主要施工方法1、空调通风系统设备运输安装地下层设备材料运输：用自制拖排将冷冻机房设备、空调机组、排风机组等大型设备从卸车地运至机房和设备基础旁。

楼层的设备、大规格的消声器、静压箱、消声管件、水管材料运输，利用施工电梯或自制吊篮逐台运至各施工层面。

2、设备安装通风空调系统的设备安装均采用隔振处理：设备进出口接管应安装软管接头以尽可能减少噪声污染。

冷冻机组、冷冻水泵、冷却水泵、空调器等均要求有严格的隔振措施，隔振后的振动传递率不应大于2%，设备安装应按设计要求及设备厂家的提供的技术要求施工。
