1、开利空调系统介绍讲课教案

  • 格式：ppt
  • 大小：6.25 MB
  • 文档页数：84

下载文档原格式

  / 84

合集下载

开利空调系统介绍专业教育

开利空调系统介绍专业教育
Controls
Easy Operation, Quick Installation & Startup that Saves Money!
学习幻灯
1
30GTN控制硬件介绍
学习幻灯
2
控制模 块
•主板（1块） •压缩机扩展板（1块） •电子膨胀阀板（1块） •用户操作面板（1块）
学习幻灯
3
MBB板（Man Base Board）
学习幻灯
5
exb
EXV板（Expansion Valve Board）
• 电子膨胀阀驱动板，接受来自MBB板 的信号，驱动电子膨胀阀；
• 该板需加载控制程序； • 该板的地址通过4位DIP开关设定，必
须全部保持在ON位置； • 每块EXD板可控制两个电子膨胀阀 （每个回路一个）；
学习幻灯
6
Байду номын сангаас
MSD板（Scrolling Marquee Display ）
• 机组的控制主板，机组的主控程序 存于此板；
• 该板通过LEN与其他模块进行通讯， 收集机组运行信息并发出机组运行 指令；
• 该板中的控制程序可需根据不同机 组型号进行加载；
• 该板的地址必须通过跳线设定到1；
学习幻灯
4
cxb
CXB板（Compressor Expansion Board）
• 压缩机扩展板，使用于30GTN150-210 机组或30GTN080-130机组的额外卸载电 磁阀控制； • 该板需加载控制程序； •该板的地址通过4位DIP开关设定，必须 全部保持在ON位置；
• 压缩机故障反馈分别连接到 MBB板CXB板。其中A1压缩机为 MBB J9-11,12；A2为MBB J95,12；A3为CXB J5-11,12；A4为 CXB J5-5,12；B1为MBB J98,12；B2为MBB J9-2,12；B3为 CXB J5-8,12。

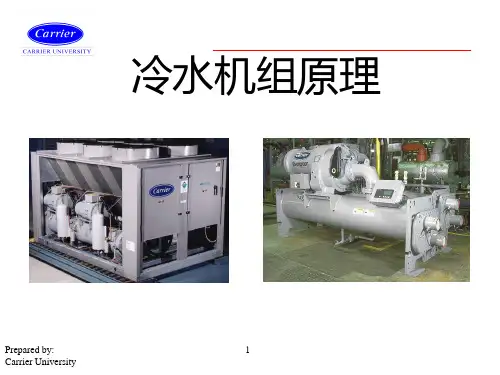

开利冷水机组原理PPT课件

开利冷水机组原理PPT课件

9
Carrier University
确定水的流量
• 例题： • 100冷吨、10F温升的蒸发器、10F降温的冷却塔的机
组需要多少水量？ • 冷冻水 GPM=（24 X tons）/Rise
=（24 X 100）/10
=240GPM • 冷凝水 GPM=（28.8 X tons）/ Drop
=（28.8 X 100）/10
多的细节，可参阅课程CSD401。
从P-H图上看到这个过程增加了工质的焓值。过
• 我们从液体工质离开冷凝器（D点）开始循环。
热的蒸汽在C离开压缩机。
液体经过膨胀阀进入蒸发器，经过膨胀阀时部 • 过热蒸汽由C进入冷凝器，在那里与从冷却塔来
分液体变成了气体（闪蒸气）。闪蒸气体冷却
的冷却水接触。工质将热量传给冷却水使水温
• 机组可以工厂整装的，也可以现场 拼装。
• 循环水泵使冷冻水在蒸发器中循环， 将温度由54F降至44F并送至建筑负 荷。
• 在制冷循环中，机组的作功（压缩 热）加上蒸发器中吸收的热量一起 从冷凝器中排走。
• 冷却水泵使水从冷凝器中带走热量， 并由冷却塔将热量释放。在设计条 件下，进入冷凝器的水温85F，出 水温95F。
• 冷却塔释放热量给大气将水温由 95F降到85F。
• 现在让我们看机组是如何分类的。
Prepared by:
4
Carrier University
基本的冷水机组
商用冷水机组类型 风冷或水冷往复式，螺杆式，离心式或吸收式
Prepared by:
5
Carrier University
冷水机组分类
• 机组可以按排热方式分类，也可以 • 各种型号的机组的大致容量如下：

开利一拖多培训资料

开利一拖多培训资料

230V ～
注：
1） 以下任何情况都必须重新进行设置 ： ） *一拖一变为一拖多时； 或 一拖多变为一拖一时； *实验室测试前； *组装机组时，用新的主控板； *维修时，更换主控板； *机组型号变更； *有电加热选配件；
2）管道机用房间温控器连接到主控板上，通电后进行设置; 4）机组为一拖多时，＃23项设置为“2”；机组为一拖一时，＃23项设置为“1”； 5）红色格内参数必须重点注意确认，根据实际要求，务必正确选择代码，谨防出错。 6） 每一项参数设置完毕 ， 千万记住必须按下 “ FAN” 键发射信号 ， 才能使主板接受到 ； ） ” 也还是必须按下“摆风 摆风”键发射信号 即使线控器显示就是正确的代码设置 ， 也还是必须按下 摆风 键发射信号 ；
GMC
一拖多
培训资料
上海通惠-开利空调设备有限公司轻商产品技术部 上海通惠 开利空调设备有限公司轻商产品技术部 2004 年 11 月 25 日
1
一拖多产品培训资料
一拖多 控制系统简介 低静压管道机09、12、18、24作为一拖多的室内机，采 用GMC控制，室内机PCB同一拖一内机是同一物料，极具 智能化的高可靠性的控制，具故障监测功能，不仅具有 微型遥控器简单容易操作的标准配置，但是，必须作一 拖多设置而已。 配合一拖多外机板，最多可做一拖三产品。
25
一拖多产品培训资料
一拖三室外机电气线路图 适用机型：38GL3M36H(9+9+18)38GL3M48M(9+9+24) （适用机型：38GL3M36H(9+9+18)38GL3M48M(9+9+24)
26
一拖多产品培训资料
一拖三室外机电气线路图 适用机型：38GL3M48 (12+12+12)38GL3M48L(12+9+24) GL3M48K(12+12+12)38GL3M48 适用机型：38GL3M48 (12+12+12)38GL3M48 (12+9+24)

开利控制产品基础培训

开利控制产品基础培训
能够将数据由 BACnet/IP 路由至 BACnet/Ethernet 网络，以便兼容较早的 BACnet 系统。
支持 I-VU/IP，I-VU/485 直接与开利 I-VU 控制系统及开利冷机进行通讯，而 无须协议转换器。
控制器上包括了一个扩展口，用于 MEx 系列的 I/O 扩展控制器，及早期的
FCU联网控制
开利CAR-950风机盘管控制系统图
FCU联网控制
温控面板与控制器分体式设计
FCU联网控制
风格多样的温控面板
FCU联网控制
产品功能： 现场控制功能，可以现场测量、显示、控制室内温度； 远程控制功能，通过系统软件可以远程控制开关机、运行档位、温度设置等； 远程锁定功能，可以远程设定上下限温度（限制在节能设置的范围）； 远程定时开关，通过系统软件设置运行时间； 可编程分段设置温度控制，根据用户作息时间及生活规律，设定不同时间段不 同的温度； 计费功能：支持时间型计费功能以及欠费切断等
冷机系统集成控制网关路由器
SIM 系列集成控制网关路由器是一款基于 32 位微处理器的超高性能及高速 BACnet 路由的 多功能控制器，同时具有直接数字控制、路由及 网关集成功能。SIM 最多可连接 6 台 MEx 系列的 输入/输出扩展控制器，对设备进行直接监视及控 制，是目前先进的以太网网络层应用型控制器。 另外可连接 ME/M 系列、SE 系列及 ZN 系列控制 器至管理层网络(即以太网)。支持 I-VU/IP、I-VU/485、BACnet / IP、BACnet / Ethernet、 BACnet / ARCnet 156 Kbps、BACnet / MS/TP、BACnet/PTP 通讯协议。SIM 可直接 与开利 I-VU 控制系统及开利冷机进行通讯，而无须协议转换器。同时，SIM 也可用于 Modbus RTU 或 BACnet / MS/TP 系统的集成网关。 主要特点： 支持常规 HVAC 多设备集中控制能力。

开利冷水机组培训教材 ppt课件

开利冷水机组培训教材 ppt课件

主要的竞争对手.
小于250冷吨
250冷吨及以上
(以多压缩机为主)
(以单压缩机为主)
开利 30HXY/30HXC 大金 RUC 日立 CUW/ZUW 约克 YEWS/YBWC 麦奎 WES/WFS/WGS
开利 30HXC250-400 约克 YS 特灵 RTHD 麦奎 PES/PFS 顿汉布什 WCFX
4
市场分析 - 市场生产厂商简介
主要竞争对手
领先品牌 地区品牌
开利 约克 特灵
西亚特 LG 劳特斯 王牌 双良 清华同方 东元 企鹅 海尔
麦克维尔 大金 日立 顿汉布什
富田 艾斯特 亚太 西屋康达 能博士 恒星 新晃 冰轮 美的
内部资料 严禁外传
自有品牌
CUW
多压缩机单螺杆机组
ZUW
多压缩机单螺杆机组
R22 R134a
内部资料 严禁外传
39-472Ton 100-300Ton
Daikin包含2个系列, 分别为R22和R134a, 其中R22为主打, 而ZUW侧重在效 率.主要优势集中在100冷吨和中国南区市场
单螺杆需要配置两个星轮, 运动部件多, 另外星轮需要定期更换,增加了维 护工作量和成本.
30HXC螺场分析
中国市场容量 产品应用领域 市场生产厂商简介
ppt课件
2
市场分析 中国市场
内部资料 严禁外传
ppt课件
($)
3
市场分析 应用领域
内部资料 严禁外传
ppt课件
螺杆冷水机组,其冷 量和效率介于活塞 和离心之间,运行可 靠, 主要应用于中 型和小型商业及工 业项目应用
ppt课件
11
市场分析 - 市场生产厂商简介

开利楼宇自动控制系统PPT课件

开利楼宇自动控制系统PPT课件
local Manufacturer local Manufacturer
Product Sales
Y Y Y Y Y Y Y
Y Y Y Y
Y & Strong Y & Strong
System
Y & Strong Y & Strong Y & Strong Y & Strong Y & Strong
10
三. 方案报价
11
方案报价 组成
常规的楼宇自控系统方案报价由下列内容组成：
• 监控点表（可能设计院或业主已提供，如果没有需自己做） 技术支持
• 方案描述
公司标准版
• 报价设备清单
公司标准版
• 系统结构图（如有必要）
销售及技术支持
• 控制原理图（如有必要）
销售及技术支持
• 产品样本，认证证书
公司标准版
Company
Revenue within 500-700 mil RMB Revenue within 300-500 mil RMB Revenue within 150-300 mil RMB Revenue within 50-150 mil RMB Revenue within 20-50 mil. RMB
开利楼宇控制集成系统
1
一.开利控制业务 综述
1.产品销售和系统解决方案销售模式 2.WebCTRL楼宇自控系统和iVu空调自控系统 3.业务发展策略
2
What is our Offerings 我们提供的产品及服务
Product Sales 系统产品销售
HVAC Professional Control 暖通空调控系统 Based on i-Vu Control

开利制冷机结构原理 PPT

开利制冷机结构原理 PPT
开利制冷机结构原理
19XL/XR结构原理
❖ 制冷原理 ❖ 冷量范围 ❖ 机组结构 ❖ 系统循环 ❖ 线性浮阀控制 ❖ 压缩机组件
目录
空调系统介绍
空调 区域
空调主机
冷
空气 冻 蒸发
处理 水
器
设备 循
环
冷
媒 冷凝
循
器
环
压缩机
冷
却
水 冷却
水
塔
循
环
室外 环境
高温高 压液体
制冷原理图
高温高 压气体
低温低 压液体
润滑油回收分两种方法： 第一种是高负载情况下通过引射器将压缩机吸气时积累在导 叶罩壳底部的润滑油回收到油箱。 第二种是低负载情况下先将聚集在蒸发器制冷剂页面上的润 滑油吸入导叶罩壳，再通过第一种方法回收。
浮阀室结构
冷凝器制冷剂
滤网
浮腔
节流孔
排气口高压气体
蒸发器制冷剂
线性浮阀控制
全负荷
部分负荷
• 建立液封，消除蒸气旁通导致效率降低 • 相比固定节流方式保证良好的部分负荷性能 • 简单但经济的设计
吸取循环水中的热量之后，制冷剂蒸气被吸入压缩机压缩，压缩后制冷剂 温度升高，从压缩机排出温度可达37到40℃，进入冷凝器进行冷凝。
温度相对较低的冷却水（18～32℃）流经冷凝器铜管，带走气态制冷剂的 热量，使之冷凝成液态。液体制冷剂由限流孔进入闪蒸过冷室。由于闪蒸 过冷室压力较低，部分液体制冷剂闪蒸为气体，吸取热量后使剩余的液态 制冷剂进一步冷却。闪蒸制冷剂气体在冷却水的铜管外再凝结成液体，流 至过冷室与蒸发器之间的浮阀室。
低负荷
线性浮阀实物图
线性浮阀实物图
压缩机实物图
压缩机剖面图

《开利_冷水机组原理》

《开利_冷水机组原理》
· 气态工质现在从B进入压缩机。压缩机作功提高 工质的压力和温度。这个功叫做压缩热（H.C. ），从P-H图上看到这个过程增加了工质的焓值 。过热的蒸汽在C离开压缩机。
· 过热蒸汽由C进入冷凝器，在那里与从冷却塔来 的冷却水接触。工质将热量传给冷却水使水温 由85F升至95F。在这个过程中工质先降低过热 度，再冷凝由C返回D 。
· 方程将变为： Tons X 14400Btuh =500 X GPM X Drop Tons X 28.8=GPM X Drop 冷凝器GPM=(28.8 X Tons)/Drop
· 注意：老式的机组没有那么好的效率，一般认为冷负 荷经压缩机将有25%的增加。这种情况下方程变为： 蒸发器GPM=[（24 X1.25） X Tons]/Drop =(30 X Tons)/Drop
=（24 X 100）/10 =240GPM · 冷凝水 GPM=（28.8 X tons）/ Drop =（28.8 X 100）/10 =288GPM · 数据24和28.8的由来： · 机组冷量以冷吨来计算。根据定义，一个冷吨是24 小时内制一吨冰所需的冷量。 · 1ton=（2000 lbs X 144Btu/lb）/24hrs 1ton=12000Btu/h · 传入传出水的热量如下计算： 热量Btuh =500 X GPM X Rise 由于1ton=12000Btu/h Tons X 12000Btu/h =500 X GPM X Rise Tons (12000/500)=GPM X Rise Tons X 24=GPM X Rise Tons =(GPM X Rise)/24 GPM=(24 X Tons)/Rise
· 例： 100ton的机组10F的冷冻水温升和10F的冷却水温 降

开利空调培训

开利空调培训

Carrier机组简介
•压缩机关键部件设计制造共享UTC航空发动机设计制造领域顶尖技术。 •开利最新的超高效传热管进一步降低了传热热阻，提高了换热性能。新型换热器设计减少了制 冷剂的充注量，降低费用。 •开利专利的线性浮阀节流系统，根据机组的工况变化调节通过节流阀的制冷剂的流量，自然建 立液封，避免工况变化时冷凝器中气体串入蒸发器，保证机组部分负荷性能。 •高效电机采用液态制冷剂喷淋冷却，运行温度较低，运行效率更高，不仅充分降低制冷剂和润 滑油大量泄漏的风险，而且不对机房大量散热，完全节省对机房增加冷却装置的初投资和运行 费用。 •独特的管板双槽孔设计，有效改善铜管与管板结合的紧密程度，大大减少泄漏的机会。 •专为HFC-134a无氯制冷剂设计(HFC-134a对大气臭氧层完全没有破坏作用， •机组正压设计，结构紧凑，与负压设计的机组相比，体积减小超过35%。体积减小意味着减少 机房占用面积，同时正压设计无需额外添置负压机组必需的抽气回收装置。 •软停机功能：在机组接受停机指令后，待运行电流下降至预设值后，电机才停止运行，有效延 长接触器的使用寿命。
状态页
•压缩状态 •热交换状态 •电源状态
设定点页 •基本需求限制 •冷水出水温度设定点 •冷水进水温度设定点
日程表 •OCCPC01S -本地模式时间日程表
服务页 •警告历史记录
优先控制
• 可以避免由于超出电机电流极限，超出制冷剂低温极限，电机高 温安全极限，压缩机高扬程（喘振防护）及冷凝器高压极限等而引 起的安全关机。 • 在各种情况下，19XR机组导叶控制为两个阶段：
19XR系统循环
•系统循环分为制冷循环、冷却循环及润滑循环。 •制冷循环：“四大件”制冷循环。气流量由导叶的开启度而定 •冷却循环：通过来自冷凝器筒身底部的过冷液态制冷剂来冷却电机、润滑油及变频器。冷却后 的制冷剂返回到蒸发器。 •润滑循环：润滑油由油泵压进过滤器组件去除杂质，送至油冷却器，冷却到适当的温度，然后 分两路分别润滑高低速轴承。润滑后的冷冻油返回油箱。

CCN开利空调控制网络系统介绍.

CCN开利空调控制网络系统介绍.

• 联动控制多达8台 冷水机组 • 根据负荷变化自 动启停机组 • 相关设备连锁运 行
总 线
CCN
• 优化系统效率
CSM冷水机组管理系统
CSM冷水机组典型系统：
T1 供水温度
冷水机组3
冷水机组1
冷水机组2
旁通阀
ΔP 负载 负载
水泵 回水温度
负载回水 温度
T2
压差传感器
T3
通用控制模块
CSM 冷水机组管理模块
CARRIER SIDE
Alarm e-mail
Modem/Cable
Customer’s Office
Modem
Service Technician
Modem/Cable
Internet (Local ISP Dialup Network)
1) 开利用户监控中心对远程机组进行运行参数 分析，定时数据检查，向用户及时预告潜在问 题。
SUNSHIEL D OA T OUTSIDE WALL RA T RF-S/S RARH
EXHAUST AIR
NC
R F
RETURN AIR
NO MAD
FS
MAT C H C SFS SF-S/S SA T
OUTSIDEC
S F
SPT
SUPPLY AIR
CHWR
CCV
HWR
HCV
CCN的概述
全球主要用户
• 科研教育：麻省理工学院MIT、普林斯顿大学 Princeton University • 交通运输：美国波士顿洛根机场Logan Airport • 医疗卫生：纽约医疗中心NYU Medical Center • 文化艺术：罗马西斯廷教堂The Sistine Chapel • 购物娱乐：迪士尼游乐园 • Disney World, in Florida 弗罗里达Disney • Disney Land, in Los Angels 洛杉矶Disney

1、开利空调系统介绍

1、开利空调系统介绍
较高的表面温度
15
辐射
16
蒸发
17
对流影响蒸发
空气 不流动
18
对流越强，蒸发越快
空气 流动
19
湿度影响蒸发
湿度大, 蒸发减慢 湿度小, 蒸发加快
20
第三部分
空调系统的基本知识
21
空调系统的本质
水泵将水从低处抽 到高处。
空调将热量从低温 环境“抽”到高温 环境。
Q1+W=Q2热负荷 Q1 室内环境温度T1
全空气系统 冷水系统 空气-水系统 直膨系统
35
1、全空气系统
（制冷模式下）经过冷却和除湿的空气被送到空调区 域以吸收热量和水份
空调区域需要保持舒适性：温度24oC，相对湿度50% 送风温度：10-12oC
36
1、全空气系统
盘管的表面比空气温度低 盘管冷却空气的同时对空气除湿 水份被排走，热量由盘管经由介质带走
51
水泵的术语
流量：
- 体积流量表达为升/秒
压头：
- 压力通常用水柱高度表示，一般 是用米做单位
Feet Pressure
52
课程内容
46
2、冷水系统
热量通过冷水管路传递给制冷设备 在制热模式下，由锅炉提供热水给盘管
水管 锅炉
47
3、空气-水系统
在冷水系统中，没有新风，由此想到空气-水系统 在冷水系统的基础上，采用独立新风系统为房间提供
新风
48
3、空气-水系统
49
第四部分
水泵与应用
50
课程内容
术语 确定水泵压头 水泵性能曲线 水泵选择 水泵串、并联特性
热量通过冷却塔转移到室外空气中
冷却水泵

开利GMC培训资料

开利GMC培训资料
?图形化的监控界面?同时监控多台机组?可以屏蔽故障和强制输出?对机组进行遥控操作?配置机组参数?图形化界面辅助配置接线?在线帮助?自动根据产品载入相应程序dstdealerservicetool监控软件系统配置contd44gmc控制器在轻商产品的应用培训资料使用dst配置机组系统配置contd45gmc控制器在轻商产品的应用培训资料服务级contd使用dst配置机组系统配置contd46gmc控制器在轻商产品的应用培训资料dstpc转换器rs485rs232a平台和d平台使用同样的通讯板服务级contd系统配置contd47gmc控制器在轻商产品的应用培训资料小管道机42cxacxh低静压管道机48gmc控制器在轻商产品的应用培训资料gmc控制系统简介42cx系列38glyl一拖多内机命名定义使用gmc内机定义49gmc控制器在轻商产品的应用培训资料电气参数
2
GMC控制器在轻商产品的应用培训资料
GMC介绍 (phase-in cont’d) 1:1 & 一拖多室内机组
名 义 Capacity (kW)
Cool
2.3 2.7 3.3 4.1 4.5 5.4 7.0 7.8 11.4 13.0
Heat
2.3 3.0 3.6 4.4 4.9 6.6 8.0 8.8 11.4 13.2
L
N
R
L
N
R
L1 L2 L3
N
R
38BCS
38BCS
38GL / GLS ( 9 )
10
GMC控制器在轻商产品的应用培训资料
系统配线 (cont’d)
热泵系统 (1:1)
HMC007-009N PHQ007-009N VMC009N SMC009N HMC012-014N PHQ012-014N VMC012-014N L KMC012N L Power Supply 3 x 1,5 (H07 RN-F) N 38BH HMC018-024N PHQ018-024N VMC018-048N SMC018-024-028-036-048-060N KMC018-024-028-036-048-060N R Power 3 x 2,5-4-6 Supply (H07 RN-F) C Y O W2 S Y N N Y O W2 Power Supply 3 x 2,5 (H07 RN-F) N 38BH HMC024N PHQ024N VMC024-048N SMC024-028-036-048-060N KMC024-028-036-048-060N R Power 5 x 2,5 Supply (H07 RN-F) C Y O W2 S Y L N N Y O W2 Power Supply 3 x 2,5 (H07 RN-F) 4 x 2,5 (A07 RN-F) O W2 38BH N Y O W2 * * SMC012N N N Y O W2
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空气 流动
18
湿度影响蒸发
湿度大, 蒸发减慢 湿度小, 蒸发加快
19
第三部分
空调系统的基本知识
20
空调系统的本质
• 水泵将水从低处抽 到高处。
• 空调将热量从低温 环境“抽”到高温 环境。
• Q1+W=Q2热负荷Q1
室内环境温度T1
蒸发温度Te
排热量Q2
冷凝温度Tc 室外环境温度T2
电功W
21
37OC
通过: • 传导 • 对流 • 辐射
• 蒸发
7
传导
8
环境（空气）温度影响热传导
24°C
温控器
9
衣着会影响热传导
-12°C
10
对流
11
对流 (密度)
12
人体向外界辐射热量
较低的表面温度
13
外界向人体辐射热量
较高的表面温度
14
辐射
15
蒸发
16
对流影响蒸发
空气 不流动
17
对流越强，蒸发越快
28
室内空气循环
• 二氧化碳等从身体器官进入血液中 • 热量和粉尘从人员、设备、环境等进入空气中 • 空调系统任务就是：将热量移走
灯光 人员
热量
环境
设备
29
室内空气循环
• 血液流动的动力来自心脏 • 空气流动的动力来自风机 • 风机曲线与风机定律
30
室内空气循环
• 在每一段血管中驱动血液流动的是血压 • 在每一段风管中驱动空气流动的是静压 • 动压+静压=全压 • 风管尺寸的计算和阻力的确定
• 冷却除湿的空气经过风管系统传 送到空调区域
• 风管需要绝热 • 送风的动力是风机 • 送风口需要散流器以保证
舒适性
37
1、全空气系统
• 回风口：以排除空调区域的热空气 • 回风管：输送热空气以便再次冷却 • 回风风机：必要时安装 • 当热空气再次回到盘管时，空气的循环就完成了
38
1、全空气系统
45
2、冷水系统
• 热量通过冷水管路传递给制冷设备 • 在制热模式下，由锅炉提供热水给盘管
水管 锅炉
46
3、空气-水系统
• 在冷水系统中，没有新风，由此想到空气-水系统 • 在冷水系统的基础上，采用独立新风系统为房间提供
新风
47
3、空气-水系统
48
第四部分
水泵与应用
49
课程内容
• 术语 • 确定水泵压头 • 水泵性能曲线 • 水泵选择 • 水泵串、并联特性
电功W
22
完整的空调系统
• 室内空气循环 • 室外空气循环
➢ 冷冻水循环
➢ 冷却水水循环
空调主机
➢ 冷媒循环
空调 区域
空气 处理 设备
蒸发 器
冷凝 器
Байду номын сангаас
压缩机
冷却 塔
室外 环境
23
舒适空调的七个指标
• 干球温度 • 相对湿度 • 气流速度 • 空气洁净度 • 噪音 • 异味 • 辐射
24
一、室内空气循环
31
室内空气循环
• 空调区域的送风与回风情况
32
二、其它循环
• 冷冻水循环与冷却水循环 • 室外空气循环 • 冷媒循环（制冷循环）
33
三、空调系统的分类
• 根据供应到空调区域的可控流体种类，可以划 分几种典型的类别：
– 全空气系统 – 冷水系统 – 空气-水系统 – 直膨系统
34
1、全空气系统
• （制冷模式下）经过冷却和除湿的空气被送到空调区 域以吸收热量和水份
• 空调区域需要保持舒适性：温度24oC，相对湿度50% • 送风温度：10-12oC
35
1、全空气系统
• 盘管的表面比空气温度低 • 盘管冷却空气的同时对空气除湿 • 水份被排走，热量由盘管经由介质带走
盘管
36
1、全空气系统
• 过滤器：去除空气中的粉尘和悬浮物 • 风阀：控制排风的排量和新风的引入量 • 新风：保证空气品质，去除异味 • AHU：盘管、过滤器和风机通常做在一起，称为空气处理
设备AHU
39
1、全空气系统
• AHU中盘管的冷源是某种形式的冷水机组 • 热量是从盘管转移到制冷设备的
40
1、全空气系统
• 冷水机组上通过冷凝器连接冷却水管、冷却水泵和冷 却塔
– 例如： 在金属木棍的一端用火焰加热
• 辐射：
– 在不同温度的物体之间，甚至在真空中， 能量以波的形式传递。
– 例如：太阳光照射在物体上
• 对流：
– 由于密度差异能量在流体内流动.
4
– 例如：冷空气下降，热空气上升
第二部分
影响传热的因素
5
影响传热的因 素
人体会产生 热量
6
多余的热量需向体外排放
完整的空调系统
• T1 T11：室内空气到 冷冻水
• T11 Te：冷冻水到冷媒
• Te Tc：制冷循环
• Tc T22：冷媒到冷却
水
热负荷Q1
室内环境温度T1
• T22 T2：冷却水到室
冷冻水温度T11
外空气
蒸发温度Te
• Q1+W=Q2
排热量Q2
冷凝温度Tc 冷却水温度T22 室外环境温度T2
1、开利空调系统介绍
第一部分
传热的基本概念
2
传热
• 定义:
无论是在两物体之间还是在同一物体内，只要存在温差，
热能就会从一个区域传到另一个区域
第一区域 高温
热量总是往“低”处流 ，即从高温到低温
第二区域 低温
3
传热方式
热传递有三种方式：
• 传导：
– 在两物体之间或同一物体内，能量通过 分子运动传递。
• 热量通过冷却塔转移到室外空气中
冷却水泵
冷却塔
41
1、全空气系统
• 在制热模式下，最常见的方法是通过锅炉引入热水到盘管 中，热量由锅炉热水提供或者作为补充
锅炉 42
1、全空气系统
• 集中式空气处理设备 – 盘管 – 风机 – 过滤器 – 排风风阀 – 新风风阀
• 送风风管与散流器 • 回风风管与回风口、（回风风机） • 冷媒管路或水管系统 • 制冷设备 • 排热设备
43
• 供热设备（锅炉）
2、冷水系统
• 冷水作为可控流体通向空调区域
• 每一个空调空间需要一个小型空气处理设备
• 空气处理设备由以下部件组成：
– 盘管 – 风机 – 过滤器
小型空气 处理设备
水 44
2、冷水系统
• 风机驱动回风通过盘管 • 空气通过盘管时将热量传递给冷水（大约7oC） • 空气通过盘管后被冷却并除湿 • 冷空气进入空调空间与房间空气混合并吸收热量
空调 区域1
送风风管
空调 区域2
回风风管
空气 处理 设备
25
室内空气循环
• 动脉血管将富含氧气的血液输送到身体需要的地方 • 送风风管将处理的空气输送到需要调节空气的区域
26
室内空气循环
• 静脉血管将释放氧气的血液输送回心脏 • 回风风管将污染的空气输送回空气处理设备进行处理
27
室内空气循环
• 肺对使用过的血液进行处理 • 过滤器和盘管对污染的空气进行处理
50
水泵的术语
• 流量：
- 体积流量表达为升/秒
