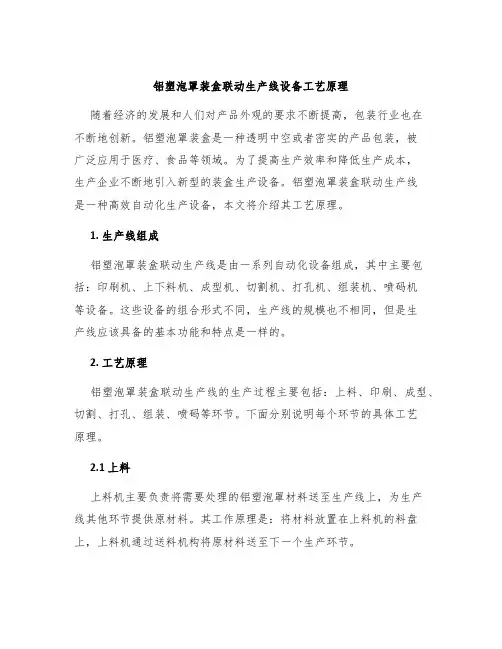

铝塑泡罩装盒联动生产线设备工艺原理随着经济的发展和人们对产品外观的要求不断提高，包装行业也在不断地创新。
铝塑泡罩装盒是一种透明中空或者密实的产品包装，被广泛应用于医疗、食品等领域。
为了提高生产效率和降低生产成本，生产企业不断地引入新型的装盒生产设备。
铝塑泡罩装盒联动生产线是一种高效自动化生产设备，本文将介绍其工艺原理。
1. 生产线组成铝塑泡罩装盒联动生产线是由一系列自动化设备组成，其中主要包括：印刷机、上下料机、成型机、切割机、打孔机、组装机、喷码机等设备。
这些设备的组合形式不同，生产线的规模也不相同，但是生产线应该具备的基本功能和特点是一样的。
2. 工艺原理铝塑泡罩装盒联动生产线的生产过程主要包括：上料、印刷、成型、切割、打孔、组装、喷码等环节。
下面分别说明每个环节的具体工艺原理。
2.1 上料上料机主要负责将需要处理的铝塑泡罩材料送至生产线上，为生产线其他环节提供原材料。
其工作原理是：将材料放置在上料机的料盘上，上料机通过送料机构将原材料送至下一个生产环节。
2.2 印刷印刷机主要是为铝塑泡罩装盒制作标识、图案等图样。
其工作原理是：将铝塑泡罩材料通过送料机构送至印刷机，通过机械转动的方式将图案等印刷到材料表面上。
2.3 成型成型机主要是把印刷好的铝塑泡罩材料进行加热、吹气等系列处理工艺，使其转变为一种中空或关闭式的的塑料封装盒。
其工作原理是：将印刷好的铝塑泡罩材料通过送料机构送至成型机，通过机械转动的方式将其接入到成型机的模具中进行加热、吹气等生产过程。
2.4 切割切割机主要是为成型好的铝塑泡罩材料进行碎片切割、自动堆积等处理工艺。
其工作原理是：将成型好的铝塑泡罩材料通过送料机构送至切割机，通过机械转动的方式将其进行粉碎切割等处理工艺。
2.5 打孔打孔机主要为铝塑泡罩材料提供通气孔或水泄孔等功能。
其工作原理是：将生产好的铝塑泡罩材料通过送料机构送至打孔机，通过机械转动的方式将其打孔等处理工艺。
2.6 组装组装机主要是为印刷、加工好的铝塑泡罩材料进行接口拼接、组装等处理工艺。
全自动高速滚板式泡罩包装机设备工艺原理前言随着包装行业的不断发展，各种包装机设备也不断涌现。
其中一种常用的包装机设备就是滚板式泡罩包装机，该设备广泛应用于电子、食品、医药等行业。
本文将详细介绍全自动高速滚板式泡罩包装机设备的工艺原理。
首先，我们需要了解滚板式泡罩包装机的基本构造和工作原理。
设备构造全自动高速滚板式泡罩包装机设备由送罩机、吸塑机、热封机、三元料架、送料机等多个部分组成。
送罩机送罩机主要用于将制成好的罩送到下一步的流水线上。
送罩机采用齿轮传动，驱动送罩皮带运动。
送罩机可以根据行业要求进行改进，提高自动化程度和生产效率。
吸塑机吸塑机主要完成将塑料片吸附在模具上，并通过加热和压力塑形成为塑料罩。
具体过程如下：1.将制成好的塑料片（通常为PS、PP等）按照产品要求放置在吸塑模具上；2.启动吸气器将塑料片吸附在模具上；3.启动加热器对塑料片进行加热；4.启动压力机对塑料片进行压力塑形；5.关闭加热器和压力机，将吸塑模具推出。
热封机热封机主要用于将吸纳的材料进行封口，形成完整的泡罩。
具体过程如下：1.将封口部位的两层塑料通过加热和压力进行热封；2.将热封模具拉出，完成一次封口。
三元料架三元料架主要承载制成好的罩、产品和底托，将它们整合在一起，以便下一步的包装。
三元料架可以通过自由配置达到最佳生产效率。
送料机送料机主要负责将产品输送至流水线，配合整套设备完成自动化高效的生产。
供电方式可以是单相/三相电、气动等。
工艺原理全自动高速滚板式泡罩包装机设备的工艺原理详细分为五个步骤，分别是：送料、塑形、入罩、封口和出料。
产品将经由送料机运输到滚板式泡罩包装机的进料区，自动装载到三元料架上。
此时，操作员需要在同一三元料架中装入塑形好的泡罩和对应的底托。
塑形随着送罩机的启动，包括了泡罩、底托及贴合的产品同时整合在三元料架上并送上吸塑机。
塑形完成后，吸塑机将模具退回初始位置。
入罩三元料架中塑形完成的产品加上已经成型的塑料罩从吸塑机排出。

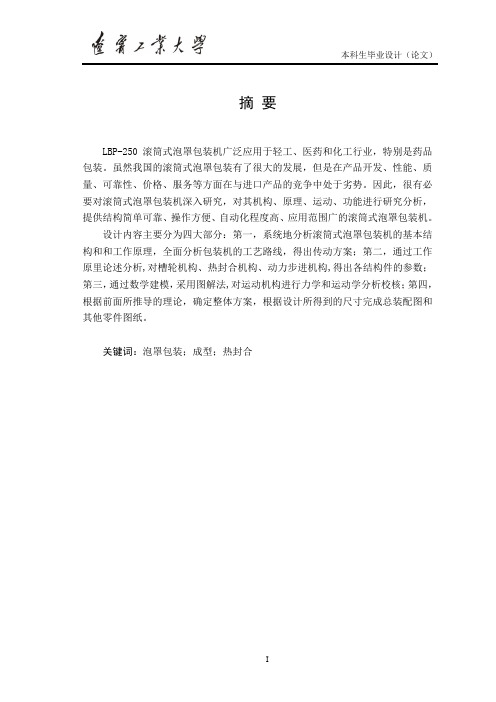

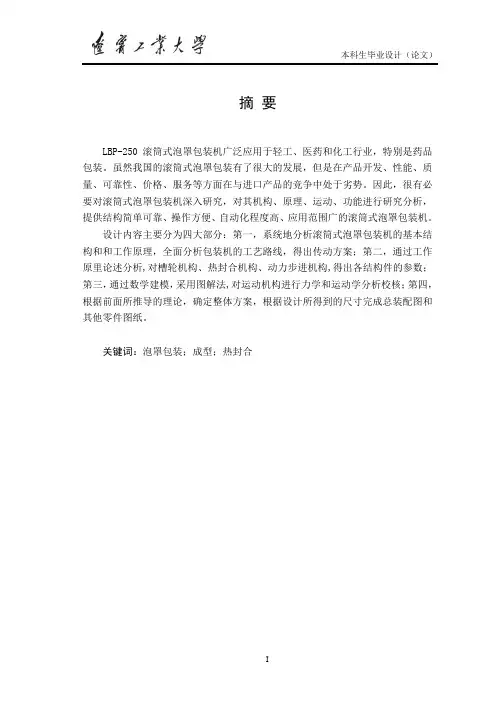

摘要LBP-250滚筒式泡罩包装机广泛应用于轻工、医药和化工行业，特别是药品包装。
虽然我国的滚筒式泡罩包装有了很大的发展，但是在产品开发、性能、质量、可靠性、价格、服务等方面在与进口产品的竞争中处于劣势。
因此，很有必要对滚筒式泡罩包装机深入研究，对其机构、原理、运动、功能进行研究分析，提供结构简单可靠、操作方便、自动化程度高、应用范围广的滚筒式泡罩包装机。
设计内容主要分为四大部分：第一，系统地分析滚筒式泡罩包装机的基本结构和和工作原理，全面分析包装机的工艺路线，得出传动方案；第二，通过工作原里论述分析,对槽轮机构、热封合机构、动力步进机构,得出各结构件的参数；第三，通过数学建模，采用图解法,对运动机构进行力学和运动学分析校核；第四，根据前面所推导的理论，确定整体方案，根据设计所得到的尺寸完成总装配图和其他零件图纸。
关键词：泡罩包装；成型；热封合AbstractLBP-250 flat blister packaging machine is widely used in light industry, medicine and chemical industries, especially pharmaceutical packaging. Although China's Flat blister packaging has a great development, it is disadvantage in the competition in product development, performance, quality, reliability, price, service and other areas in and imported products. Therefore, it is necessary to Flat blister packagingmachine-depth study of its institutions, principles, sports, research and analysis functions, to provide simple and reliable, easy to operate, a high degree of automation and wide application of the Flat blister packaging machine.The design elements are divided into four parts: First, the systematic analysis of Flat blister packaging machine and the basic structure and working principle, a comprehensive analysis of the packaging machine line that drive the plan; Second, through the work of the exposition, Analysis of the reducer, the institutions of heat-seal gathers, power step, electrical control design, that the structure of theparameters ;Third, through mathematical modeling, using graphic method, sports bodies and the mechanics of kinematics Checking; Fourth, according to previously deduced theory, determine the overall plan, according to the size of the design be completed by the general assembly and other parts drawings.Key words：Blister packaging; Plastic molding;Hot sealing目录第1章绪论 (1)1.1 概述 (1)1.2 研究意义 (1)第2章LBP-250泡罩包装机的方案设计 (2)2.1 设计任务分析 (2)2.1.1设计参数 (2)2.1.2工艺路线 (2)2.1.3主要参数的确定 (2)2.2 功能分析 (3)2.2.1总功能的确定 (3)2.2.2设计任务抽象化 (3)2.2.3功能分解 (3)2.2.4功能结构确定 (4)2.3 功能分解 (4)2.3.1分功能原理解 (4)2.3.2系统方案求解 (4)2.4 方案评价 (5)2.5 系统方案原理图 (5)第3章传动系统设计计算 (8)3.1 电动机选择 (8)3.2 传动比分配 (8)3.3 各轴功率、转速及转矩设计计算 (8)3.4 传动零件的设计计算 (10)3.4.1 带传动设计计算 (10)3.4.2 齿轮传动设计计算 (12)3.4.3 链传动设计计算 (15)3.4.4 轴的设计计算 (16)3.4.6滚动轴承寿命计算 (20)第4章执行系统设计计算 (21)4.1 成型机构运动与动力分析 (21)4.2 封合机构运动与动力分析 (21)4.3 辊式泡罩包装机的工作循环图 (22)4.4 典型零部件结构设计 (23)4.4.1成型辊结构设计 (23)4.4.2封合辊结构设计 (23)第5章控制系统设计 (25)5.1 选择控制器 (25)5.2 选择PLC (25)5.3 选择传感器 (26)5.4程序流程 (27)5.5硬件电路的设计 (28)毕业论文总结 (30)参考文献 (30)致谢 (32)附录Ⅰ（英文原文） (33)附录Ⅱ（中文翻译） (37)附录Ⅲ程序清单 (39)第1章绪论1.1概述本次毕业设计的题目是LBP-250泡罩包装机成型热封系统设计，这个题目是在九天制药及春光包装机械有限公司参观后决定的。
泡罩包装设备的主要工作机构分析摘要：泡罩包装是固体制剂的主流包装形式。
尽管泡罩包装设备有多种类型，但工艺流程基本相同。
按工艺操作顺序介绍了泡罩包装设备的主要工作机构，包括加热装置、成型装置、热封装置、打字压印装置、冲切装置。
关键词：泡罩包装；工作机构；分析0引言泡罩包装目前已成为固体制剂包装的主流。
泡罩包装设备按自动化程度可分为全自动泡罩包装机、自动泡罩包装机及半自动泡罩包装机；按成型与热封结构型式可分为辊筒式泡罩包装机、平板式泡罩包装机和辊板式泡罩包装机。
尽管泡罩包装设备型式较多，完成工艺操作的方法也各不相同，但它们的工艺流程却基本相同。
其基本工艺流程为：薄膜放卷—加热—泡罩成型—药品充填—铝箔热封—批号打印—板块冲裁—包装。
本文将对完成泡罩包装工艺过程的主要工作机构进行介绍和分析。
1加热装置分析泡罩包装设备的加热装置的作用是将药用薄膜加热软化至可塑状态，以便在成型模具上通过一定方式形成泡罩。
图1为辊筒式泡罩包装机的两种加热形式简图，即辐射加热和接触加热，或者称为外加热和内加热。
外加热多采用石英玻璃加热管作为加热元件，数支加热管组成一个与成型模辊同心的弧形加热面，通电后产生远红外线，对绕在成型模辊面上的塑膜进行烘烤加热。
内加热是将管状加热元件均匀置于加热辊体内，辊体与成型模辊接触且与成型模辊同步转动，通电后辊体变热，对绕在成型模辊面上的塑膜直接接触加热。
图2为平板式和辊板式泡罩包装机的加热装置结构简图，由上、下加热板构成，采用板式接触间歇加热方式，加热器有管状和片状两种，置于加热板中间。
加热时，上、下加热板必须保持水平位置，以保证成型均匀性。
加热板运动有多种形式：上板运动有直动式和翻转式；下板运动一般为直动式；上、下板一起运动为直动式。
图2（a）即为上板直动式，图2（b）为上板翻转式。
加热板上下运动是由气缸带动的。
工作时加热板一般不动，在两板之间有0.5～0.8mm的间隙，塑膜从间隙通过，这样能避免热量损失，保证成型良好。
药品泡罩板装盒机设备工艺原理随着现代医药工业的不断发展，药品包装作为医药产品质量的重要保障之一，越来越得到人们的关注。
泡罩板是一种常用于医药盒装的材料，它具有优良的防潮、防氧化、保湿、保香等性能，能够有效保护药品质量，延长药品保质期。
药品泡罩板装盒机则是一种自动化的药品包装设备，它能够将泡罩板切割、成型、装入药品盒，有效提高药品包装的生产效率和质量。
本文将介绍药品泡罩板装盒机设备的工艺原理。
一、药品泡罩板简介泡罩板又称泡沫包装板，是一种由聚乙烯或聚苯乙烯等泡沫材料发泡加工而成的板材，具有轻质、柔软、防震、耐摔等特点，广泛应用于电子、仪器、医药等行业的包装中。
药品泡罩板则是特指用于医药包装的泡罩板，它一般采用合格的、无色透明的聚苯乙烯或聚乙烯发泡材料，不含对药品有害的有机物或重金属，具有良好的物理、化学和生物稳定性。
二、药品泡罩板装盒机设备工艺原理药品泡罩板装盒机是一种多功能的自动化药品包装设备，它可以实现泡罩板的切割、贴合、热压成型、剪裁、计量和装盒等多种功能。
药品泡罩板装盒机大致分为以下几个步骤：1.泡罩板切割药品泡罩板装盒机首先要进行泡罩板的切割操作。
泡罩板主要采用钢模切割方式进行切割，即制作成型钢模，以模切的方式对泡罩板进行切割。
此过程一般由上下二个模仁构成，实现上下四个方向的切割，尺寸误差可控制在±1毫米以内。
2.泡罩板贴合贴合是指将切好的泡罩板与药品包装盒的各个面板贴合在一起，使泡罩板与包装盒密合。
泡罩板贴合一般采用热熔胶贴合或胶带贴合，热熔胶贴合可以使泡罩板具有更好的粘度和稳定性，形成更牢固的贴合。
胶带贴合则需要提前粘贴相应长度的胶带，再将切好的泡罩板贴合在胶带上，使其牢固不易剥离。
3.热压成型泡罩板贴合后，需要进一步进行热压成型，使泡罩板始终保持紧密贴合。
热压成型的温度和时间需要严格控制，一般控制在120℃左右，热压时间一般在3-5秒之间。
可以根据不同的压力和温度来实现不同尺寸、形状的成型。

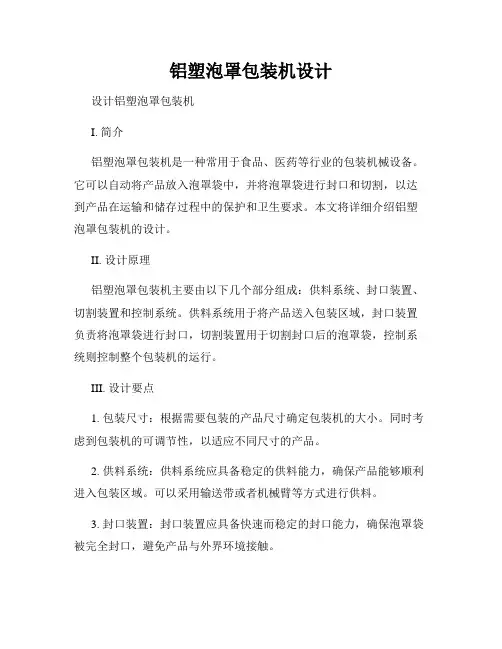

铝塑泡罩包装机设计设计铝塑泡罩包装机I. 简介铝塑泡罩包装机是一种常用于食品、医药等行业的包装机械设备。
它可以自动将产品放入泡罩袋中，并将泡罩袋进行封口和切割，以达到产品在运输和储存过程中的保护和卫生要求。
本文将详细介绍铝塑泡罩包装机的设计。
II. 设计原理铝塑泡罩包装机主要由以下几个部分组成：供料系统、封口装置、切割装置和控制系统。
供料系统用于将产品送入包装区域，封口装置负责将泡罩袋进行封口，切割装置用于切割封口后的泡罩袋，控制系统则控制整个包装机的运行。
III. 设计要点1. 包装尺寸：根据需要包装的产品尺寸确定包装机的大小。
同时考虑到包装机的可调节性，以适应不同尺寸的产品。
2. 供料系统：供料系统应具备稳定的供料能力，确保产品能够顺利进入包装区域。
可以采用输送带或者机械臂等方式进行供料。
3. 封口装置：封口装置应具备快速而稳定的封口能力，确保泡罩袋被完全封口，避免产品与外界环境接触。
4. 切割装置：切割装置应具备准确的切割能力，确保切割后的泡罩袋整齐美观，并且不损坏产品。
5. 控制系统：控制系统应具备灵活可靠的控制能力，可以实现自动化操作，并且能够监测和调整包装过程中的参数，以确保包装的质量。
IV. 设计流程1. 确定需求：了解用户所需的包装尺寸、产能要求等，确定设计参数。
2. 设计供料系统：根据产品的形状和尺寸，设计适合的供料系统，确保产品能够顺利进入包装区域。
3. 设计封口装置：选择合适的封口方式，例如热封或冷封，设计封口装置，确保泡罩袋的牢固封口。
4. 设计切割装置：根据封口后的泡罩袋形状，设计准确的切割装置，确保切割后的泡罩袋整齐美观。
5. 设计控制系统：选择合适的控制器和传感器，设计控制系统，实现自动化操作和参数监测功能。
6. 进行模拟与优化：使用计算机模拟软件对设计进行验证，并通过优化设计参数，提高包装机的性能。
7. 制造与调试：根据设计图纸进行包装机的制造和组装，并进行调试、测试，确保包装机的正常运行。
泡罩装盒包装机组合自动生产线设备工艺原理引言随着社会的发展，生产效率日益成为企业竞争力的重要因素之一。
在包装行业中，机械化生产线是提高包装效率的有效手段。
泡罩装盒包装机组合自动生产线设备是一种高效、容错率低、能够适应不同尺寸产品包装的自动化生产设备。
本文旨在介绍泡罩装盒包装机组合自动生产线设备的工艺原理，以帮助广大读者更好地理解和应用该设备。
泡罩装盒包装机组合自动生产线设备泡罩装盒包装机组合自动生产线设备是一种自动化包装生产设备，由主机、转盘、输送机、机械手臂、配料装置、自动控制系统等组成。
该设备主要由以下几部分组成：1.主机主机是泡罩装盒包装机组合自动生产线设备的核心部分，是完成自动包装生产的基础。
主机包括唛头输送机、监控系统、罩杯加热系统和罩盒成型系统等。
唛头输送机主要是将待包装的产品从生产线上运输到包装生产线上。
监控系统实现对设备运行情况的监控，以及系统故障的报警、诊断、处理等。
罩杯加热系统用于加热塑料罩杯，使其软化后能够顺利贴合于产品表面。
罩盒成型系统则是用于将热塑材料加工成为规定尺寸的罩杯和盒子。
2.转盘转盘是自动包装生产过程中的重要组成部分，用于将待包装产品转移到下一个工位。
转盘由机械构件、运动部件和控制系统三部分组成。
机械构件的作用是转移待包装产品，运动部件的作用是将产品保持在适当的位置，控制系统的作用则是控制转盘的转速和停留时间。
3.机械手臂机械手臂是自动包装生产的重要组成部分，用于完成从待包装产品采集到包装压制的整个过程。
机械手臂通常包括采样抓手、放置抓手和夹紧器等部件。
采样抓手用于从待包装产品堆中提取一个产品并放在下个工位上;放置抓手用于坐放塑料罩杯或罩盒等用于包装的物品。
夹紧器用于将产品和包装物紧密嵌合在一起。
4.配料装置配料装置是自动包装生产中的重要组成部分，用于配制包装材料，包括热塑材料、胶水等。
配料装置通常由供料系统和配料系统两部分组成。
供料系统用于输送包装材料，配料系统用于将这些材料按照预定的质量和比例进行混合。
全自动铝塑泡罩包装机设备工艺原理概述全自动铝塑泡罩包装机是一种用于药品、医疗器械、保健品等领域的包装设备。
它采用先进的自动化技术，可以实现从填充、封口、切割、冷却到自动送料等整个包装流程的自动化运行。
本文将介绍全自动铝塑泡罩包装机设备的工艺原理、工作原理以及使用注意事项等相关内容。
工艺原理全自动铝塑泡罩包装机的工艺原理可以分为四个步骤：塑料加热成形、填充、封口、切割。
塑料加热成形首先，塑料片材经过卷扬器、气动放料机的输送输送至热压格，并被快速加热至熔融状态，使其变得容易塑性变形。
经过气动供料装置的压制，将塑料片材快速漏斗形变，形成泡罩形状。
填充填充是将已经制造好的药品装填进包装泡罩中。
过程中需要在产品腔加压，以减小泡罩内残留的空气，避免泡罩与药品之间存在空气气泡。
一般采用真空充填的方式，通过减低药品腔压力的方式，使药品的气泡和热胀冷缩多余气体被吸出，药品产生负压，使泡罩服贴于药品表面。
封口在完成填充后，需要进行封口。
通常情况下，铝箔和聚酰胺膜同时经高温冲压而成的泡罩上面为铝箔材质，下面为聚酰胺材质。
经过封口器的下压，使聚酰胺膜与铝箔热压在一起。
此时，铝箔材质形成气密性，聚酰胺材质则促使热塑性材料在泡罩的热压状态下得到成型，形态稳定不变形。
封口后，全自动铝塑泡罩包装机会完成自动切割操作。
切割在完成封口后，全自动铝塑泡罩包装机会完成自动切割操作。
在切割过程中，需要控制泡罩的长度和宽度，以确保包装规格的一致性。
工作原理全自动铝塑泡罩包装机的工作原理是利用控制系统对整个工作流程进行控制。
首先，用户需要将药品放置在填充区，并调整好各种参数，然后按下开关，设备就会进入自动工作状态。
整个过程细节如下：1.开始：设备开始启动，各个机构处于初始位置。
2.塑料片材传送：塑料片材经过卷扬器、气动放料机的输送输送至热压格。
3.塑料加热成型：快速加热至熔融状态，塑料变得容易塑性变形，并通过气动供料装置的压制，将塑料片材快速漏斗形变，形成泡罩形状。

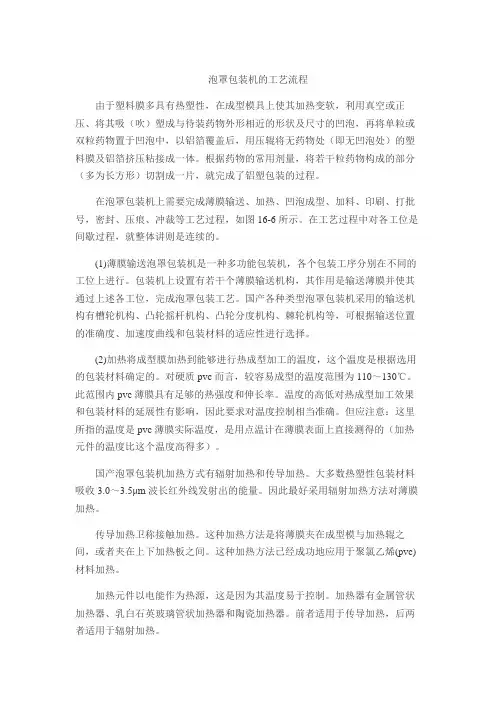

泡罩包装机的工艺流程由于塑料膜多具有热塑性，在成型模具上使其加热变软，利用真空或正压、将其吸（吹）塑成与待装药物外形相近的形状及尺寸的凹泡，再将单粒或双粒药物置于凹泡中，以铝箔覆盖后，用压辊将无药物处（即无凹泡处）的塑料膜及铝箔挤压粘接成一体。
根据药物的常用剂量，将若干粒药物构成的部分（多为长方形）切割成一片，就完成了铝塑包装的过程。
在泡罩包装机上需要完成薄膜输送、加热、凹泡成型、加料、印刷、打批号，密封、压痕、冲裁等工艺过程，如图16-6所示。
在工艺过程中对各工位是间歇过程，就整体讲则是连续的。
(1)薄膜输送泡罩包装机是一种多功能包装机，各个包装工序分别在不同的工位上进行。
包装机上设置有若干个薄膜输送机构，其作用是输送薄膜并使其通过上述各工位，完成泡罩包装工艺。
国产各种类型泡罩包装机采用的输送机构有槽轮机构、凸轮摇杆机构、凸轮分度机构、棘轮机构等，可根据输送位置的准确度、加速度曲线和包装材料的适应性进行选择。
(2)加热将成型膜加热到能够进行热成型加工的温度，这个温度是根据选用的包装材料确定的。
对硬质pvc而言，较容易成型的温度范围为110～130℃。
此范围内pvc薄膜具有足够的热强度和伸长率。
温度的高低对热成型加工效果和包装材料的延展性有影响，因此要求对温度控制相当准确。
但应注意：这里所指的温度是pvc薄膜实际温度，是用点温计在薄膜表面上直接测得的（加热元件的温度比这个温度高得多）。
国产泡罩包装机加热方式有辐射加热和传导加热。
大多数热塑性包装材料吸收3.0～3.5μm波长红外线发射出的能量。
因此最好采用辐射加热方法对薄膜加热。
传导加热卫称接触加热。
这种加热方法是将薄膜夹在成型模与加热辊之间，或者夹在上下加热板之间。
这种加热方法已经成功地应用于聚氯乙烯(pvc)材料加热。
加热元件以电能作为热源，这是因为其温度易于控制。
加热器有金属管状加热器、乳白石英玻璃管状加热器和陶瓷加热器。
前者适用于传导加热，后两者适用于辐射加热。
泡罩包装机结构组成泡罩包装机是一种用于药品、食品和其他产品的包装设备。
它可以将产品放置在泡罩薄膜中，并通过热压封口的方式完成包装过程。
以下是泡罩包装机的结构组成：1. 送料机构：送料机构负责将待包装的产品输送到泡罩包装机的进料口。
它通常由一个输送带或输送泵组成，确保产品按需进入包装机。
2. 加热装置：加热装置用于将泡罩薄膜加热，使其软化并具有可塑性。
该装置通常由一组电热元件组成，可以调节温度以适应不同材料的泡罩薄膜。
3. 泡罩模具：泡罩模具是用于制作泡罩的部件。
它通常由金属或硬质材料制成，并具有与所需包装产品形状相匹配的凹槽。
泡罩模具的质量和精度直接影响包装效果。
4. 冷却机构：冷却机构用于将经过加热和成型后的泡罩迅速冷却，使其硬化并定型。
该机构通常由一个水冷系统或风冷系统组成。
5. 包膜成型机构：包膜成型机构将泡罩薄膜覆盖在产品上，并将其热压封口。
该机构通常由一个热压头组成，可以调节温度和压力以获得最佳的封口效果。
6. 封口机构：封口机构用于将泡罩的封口边缘进行热压封合。
该机构通常由一个封口热压头组成，可以调节温度和压力以确保封口的密封性和强度。
7. 输送机构：输送机构用于将包装好的产品从泡罩包装机中输送到输出端。
它通常由一个输送带或输送泵组成，确保包装好的产品按需输出。
8. 控制装置：控制装置用于控制泡罩包装机的操作过程。
它通常由一个PLC（可编程逻辑控制器）或类似的控制系统组成，可以设置操作参数、监控设备状态并控制各个机构的动作。
控制装置还可以包括触摸屏或显示屏，方便操作人员进行参数设置和监控。
总之，泡罩包装机的结构组成包括送料机构、加热装置、泡罩模具、冷却机构、包膜成型机构、封口机构、输送机构和控制装置等部分。
这些部分协同工作，实现将产品放置在泡罩薄膜中，通过热压封口的方式完成包装过程的功能。
