第三章 流水施工方法
1
本章内容
第一节 流水施工原理 第二节 流水施工的组织方法
2
第一节 流水施工原理
3
4
流水施工
流水施工是一种施工组织方式，它使各个施工 过程按一定时间间隔依次投入施工，各个施工过 程陆续开工，陆续完工，使同一施工过程的施工 班组保持连续、均衡施工，不同施工过程尽可能 平行搭接施工，同时前后施工过程的最后一个施 工段都能紧密衔接，使得工程资源供应呈现一定 规律的均衡性。
15
搭接施工
施工 过程
基槽 挖土 浇砼 垫层 砌砖 基础
回填土
12
1
34
2 1
施
56
3
2 1
工
78
4 3
2 1
进 度 （天）
9 10 11 12 13 14 15 16 17 18 19
4
3
4
2
3
4
人
60 40
60
40 50 40
40 50 40
40
30
30
30
20 10
10
0
劳动力动态16曲线
时间
21
22
三 流水施工的表示方式 1、流水施工横道计划图
横坐标表示作业时间； 纵坐标表示施工的施工过 程或施工段编号；呈梯形 分布的水平线段表示流水 施工的开展情况，水平线 上方填写的是施工段编号 或施工过程。
23
2 流水施工斜线计划图 横坐标表示作业时
间；纵坐标表示施工过
程或施工段编号; n条斜
11
依次施工（按施工段）
施工
施 工 进 度 （天）
过程 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28

流水施工原理

流水施工原理

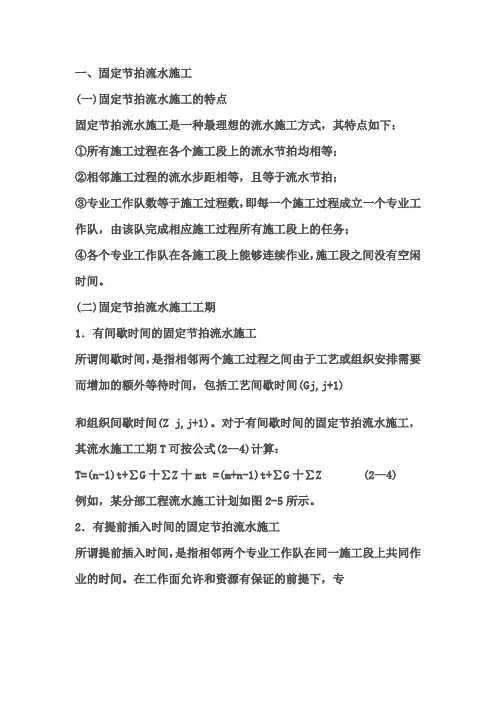

一、固定节拍流水施工(一)固定节拍流水施工的特点固定节拍流水施工是一种最理想的流水施工方式，其特点如下：①所有施工过程在各个施工段上的流水节拍均相等；②相邻施工过程的流水步距相等，且等于流水节拍；③专业工作队数等于施工过程数，即每一个施工过程成立一个专业工作队，由该队完成相应施工过程所有施工段上的任务；④各个专业工作队在各施工段上能够连续作业，施工段之间没有空闲时间。

(二)固定节拍流水施工工期1．有间歇时间的固定节拍流水施工所谓间歇时间，是指相邻两个施工过程之间由于工艺或组织安排需要而增加的额外等待时间，包括工艺间歇时间(Gj,j+1)和组织间歇时间(Z j,j+1)。

对于有间歇时间的固定节拍流水施工，其流水施工工期T可按公式(2—4)计算：T=(n-1)t+∑G十∑Z十mt =(m+n-1)t+∑G十∑Z (2—4)例如，某分部工程流水施工计划如图2-5所示。

2．有提前插入时间的固定节拍流水施工所谓提前插入时间，是指相邻两个专业工作队在同一施工段上共同作业的时间。

在工作面允许和资源有保证的前提下，专业工作队提前插入施工，可以缩短流水施工工期。

对于有提前插入时间的固定节拍流水施工，其流水施工工期T可按公式(2—5)计算：T= (m+n-1)t+∑G十∑Z-∑C (2—5)式中符号如前所述。

例如，某分部工程流水施工计划如图2-6所示二、成倍节拍流水施工在通常情况下，组织固定节拍的流水施工是比较困难的。

因为在任一施工段上，不同的施工过程，其复杂程度不同，影响流水节拍的因素也各不相同，很难使得各个施工过程的流水节拍都彼此相等。

但是，如果施工段划分得合适，保持同一施工过程各施工段的流水节拍相等是不难实现的。

使某些施工过程的流水节拍成为其他施工过程流水节拍的倍数，即形成成倍节拍流水施工。

成倍节拍流水施工包括一般的成倍节拍流水施工和加快的成倍节拍流水施工。

为了缩短流水施工工期，一般均采用加快的成倍节拍流水施工方式。

第三章流水施工原理及应用

第三章流水施工原理及应用
[例2-5] 某分部工程无节奏流水施工进度计划（横线图）如 图2-11
所示。
流水施工概述
流水施工与其他施工组织方式的比较
施工过程
施工进度/d
1
2
3
4
5
6
7
8
9
10
11
基槽挖土
1
段
3
段
2
段
混凝土垫层
1
2
3
钢筋混凝土基础
1
3
2
墙基础（素混凝土）
1
2
3
基槽回填土
1
2
3
图2-5 搭接施工
流水施工方式
有节奏流水施工--全等节拍流水施工
①②③④
施工过程
A
3
2
1
4
B
2
3
2
3
C
1
3
2
3
D
2
4
3
2
无节奏流水施工
例题（Ａ）
解题步骤： （一）累加数列
A：．．3 ．．5 ．．6 B：．．2 ．．5 ．．7 C：．．1 ．．4 ．．6 D：．．2 ．．6 ．．9
．．10 ．．10 ．．9 ．．11
无节奏流水施工
例题（Ａ）
解题步骤：
（二）计算流水步距（错位相减取大差）
– 无间歇全等节拍流水施工是指各个施工过程之间没
有技术和组织间歇时间，且流水节拍均相等的一种 流水施工方式。
1．无间歇全等节拍流水施工的特征
（1）同一施工过程流水节拍相等，不同施工过程流水节
拍也相等，即 t1=t2=…=tn=常数 。
（2）施工过程之间的流水步距相等，且等于流水节拍，

第三章 建筑流水施工

第三章 建筑流水施工

10
15
20
25
平行施工进度（天） 30 35 40 45 50 55
60
65
70
75
80
56 32
劳动力数量 需求动态矩形图
特点： 1、由于充分地利用工作面，争取了时间，所以缩短 了工期。 2、工作队不能实现专业化施工，不利于改进工人的 操作方法和施工机具，不利于提高工程质量和劳动生 产率。 3、工作队及工人不能连续作业。 4、单位时间内投入的资源量成倍增加，不利于资源 供应的组织工作。 5、施工现场的组织、管理比较复杂。 由于平行施工，全部施工任务在各施工段上同时开 完工的方式，其充分利用了工作面,工期短。但单位时 间里需要的劳动力、资源成倍增加，经济效果不好 。 ★ ★适用于要求工期紧和大规模的建筑群。
第 三章
建筑工程流水施工
主要内容
3.1 3.2 3.3
流水施工的基本概念 有节奏流水施工 非节奏流水施工
工业生产的实践证明，流水作业法是组织生产的 有效方法。流水作业法的原理同样也适用于土木工程 的施工。因为：土木工程的流水施工与一般工业生产 流水线作业十分相似。但又有不同，不同的是：在工 业生产中的流水作业中，专业生产者是固定的，而产 品或中间产品是流动的，在流水线上由前个工序流向 后一个工序；在土木施工中，产品或中间产品是固定 不动的，而专业施工队是流动的，他们由前一施工段 流向后一施工段。
（二）流水强度
某施工过程在单位时间内所完成的工程量，称 为该施工过程的流水强度。可有以下两式求得。
①机械操作流水强度
Vi
R
i 1
x
i
Si
Vi 某施工过程i的机械操作流水强度。 --Ri 投入施工过程i 的某种施工机械台数； ----投入施工过程i的某种施工机械产量定额； S i x ---投入施工过程i的施工机械种类数。 ②人工操作流水强度 Vii的人工操作流水强度 Ri S i ---某施工过程 V --i 投入施工过程i 的专业工作队工人数； --投入施工过程i的专业工作队平均产量定额； R i

流水施工及答案

流水施工及答案

第三章流水施工原理一、单项选择题1.流水作业是施工现场控制施工进度的一种经济效益很好的方法, 相比之下在施工现场应用最普遍的流水形式是( A) 。

A. 非节奏流水B. 加快成倍节拍流水C. 固定节拍流水D. 一般成倍节拍流水2. 流水施工组织方式是施工中常采用的方式, 因为(C) 。

A. 它的工期最短B. 现场组织、管理简单C. 能够实现专业工作队连续施工D. 单位时间投入劳动力、资源量最少3. 在组织流水施工时,( B) 称为流水步距。

A. 某施工专业队在某一施工段的持续工作时间B. 相邻两个专业工作队在同一施工段开始施工的最小间隔时间C. 某施工专业队在单位时间内完成的工程量D. 某施工专业队在某一施工段进行施工的活动空间4. 下面所表示流水施工参数正确的一组是(A ) 。

A. 施工过程数、施工段数、流水节拍、流水步距B. 施工队数、流水步距、流水节拍、施工段数C. 搭接时间、工作面、流水节拍、施工工期D. 搭接时间、间歇时间、施工队数、流水节拍5. 在组织施工的方式中, 占用工期最长的组织方式是(A) 施工。

A. 依次B. 平行C. 流水D. 搭接6. 每个专业工作队在各个施工段上完成其专业施工过程所必需的持续时间是指(C〉。

A. 流水强度B. 时间定额C. 流水节拍D. 流水步距7. 某专业工种所必须具备的活动空间指的是流水施工空间参数中的(B〉。

A. 施工过程B. 工作面C. 施工段D. 施工层8. 有节奏的流水施工是指在组织流水施工时, 每一个施工过程的各个施工段上的（B）都各自相等。

A. 流水强度B. 流水节拍C. 流水步距D. 工作队组数9．固定节拍流水施工属于(B )。

A. 无节奏流水施工B. 异节奏流水施工C. 等节奏流水施工D. 异步距流水施工10. 在流水施工中, 不同施工过程在同一施工段上流水节拍之间成比例关系, 这种流水施工称为(B) 。

A. 等节奏流水施工B. 等步距异节奏流水施工C. 异步距异节奏流水施工D. 无节奏流水施工11. 某二层现浇钢筋混凝土建筑结构的施工,其主体工程由支模板、绑钢筋和浇混凝土3 个施工过程组成,每个施工过程在施工段上的延续时间均为5 天, 划分为3 个施工段,则总工期为( B ) 天。

建筑施工组织(危道军主编)第三章流水施工原理

建筑施工组织(危道军主编)第三章流水施工原理
2、流水强度
流水强度:是指某施工过程在单位时间内所完成的工程量，一 般以Vi表示。 （1）机械施工过程的流水强度按下式计算： x Vi= Σ Ri Si i=1 式中Ri——投入施工过程i的某种施工机械台数； Si——投入施工过程i的某种施工机械产量定额； x——投入施工过程i的施工机械种类数。 （2）人工施工过程的流水强度 Vi=Ri Si 式中Ri——投入施工过程i的工作队人数； Si——投入施工过程i的工作队平均产量定额
第三章 流水施工原理
第一节 流水施工的基本概念 第二节 有节奏流水施工 第三节 无节奏流水施工 第四节 流水施工实例
退
本章学习要求
掌握流水施工的原理， 掌握流水施工的原理，有节奏流 水施工和 无节奏流水施工的计算。
学习内容
流水施工的基本概念
3.1.1.5组织流水施工的条件
（1）划分分部分项工程 （2）划分施工段 （3）每个施工过程组织独立的施工队组 （4）主要施工过程必须连续、均衡地施工 （5）不同的施工过程尽可能组织平行搭接施 工
3.1.2流水施工参数
基本参数：工艺参数 空间参数 时间参数 3.1.2.1工艺参数 3.1.2.2空间参数 3.1.2.3时间参数
2、施工段数和施工层数
施工段 施工层
把平面上划分的若干个劳 动量大致相等的施工区段 称为施工段，用符 号m表 示。
把建筑物垂直方向划 分的施工区段称为施工 层，用符号r表示。
(3)划分施工段的基本要求
1）施工段的数目要合理。 2）各施工段的劳动量（或工程量）要大致相 等（相差宜在15%以内）， 3）要有足够的工作面。 4）要有利于结构的整体性。 5）以主导施工过程为依据进行划分 6）当组织流水施工对象有层间关系，分层分 段施工时，应使各施工队组能连续施工。

施工组织学第3章流水施工原理

施工组织学第3章流水施工原理
流水节拍的确定由两种方法： （a）根据投入的资源来确定； （b）根据工期要求确定。
根据资源确定的流水节拍计算公式为：
K=
Qm SR
=
Pm R
Qm —— 某施工段的工程量； S —— 每一工日（或台班）
的 计划产量； R —— 施工人数（或机械台数） Pm—— 某施工段所需要的劳动量
（或机械台班量）。
流水施工参数
基本参数：工艺参数、时间参数、空间参数
• 工艺参数：施工过程数 n 和 流水强度 V • 时间参数：流水节拍 K、流水步距 B、间
歇时间 Z • 空间参数：工作面 A、施工段数 m
第3章 流水施工原理 —— 3.1 流水施工的基本概念
3.1.3 组织流水施工的基本要点
1) 划分施工段； 2) 划分施工过程； 3) 每个施工过程交给一个独立的作业队去完成； 4) 主要施工过程保持连续、均衡的施工； 5) 不同施工过程之间尽可能组织搭接施工。
3.1.2.2 时间参数
• 时间参数：在组织流水施工时，用以表达流 水施工在时间排列上所处状态的参数 。 包括：
• 1、流水节拍 K • 2、流水步距 B • 3、间歇时间 Z
3.1.2.2 时间参数
（1）流水节拍 K
是指一个施工过程在一个施 工段上的持续时间；
流水节拍决定着施工的速度和 节奏性，它的大小关系着劳 动力、机械、设备和材料供 应量的大小。
• 2、不同施工过程之间的流水节拍也不尽 相同；
• 3、各施工作业队能够在施工段上连续作 业，但有的施工段之间可能有空闲时间。
3.2.3.2 组织示例
某工程分为A、B、C、D四个施工过程， 工程分为四个施工段，流水节拍如下表所 示，试组织流水施工。

施工组织学第3章流水施工原理

施工组织学第3章流水施工原理

02
流水施工的基本参数
指在组织流水施工时，所划分的施工段落或施工单元的数量。
施工过程数
流水强度
流水节拍
指在单位时间内，完成某施工过程所需完成的工程量或作业量。
指在组织流水施工时，某个施工过程在一个工作段内完成所需的时间。
03
02
01
工艺参数
指相邻两个施工过程之间，在保证工程质量和安全的前提下，可以同时进行的最大时间间隔。
详细描述
多层民用建筑的流水施工组织
VS
连续、高效
详细描述
道路工程的流水施工组织要求连续、高效地进行施工作业。通过对道路工程进行分段、分工序的流水施工，能够提高施工效率，缩短工期，保证工程质量。同时，这种流水施工方式还能够减少对周边环境的影响，降低工程成本。
总结词
道路工程的流水施工组织
复杂、技术性强
总结词
高效、快速
详细描述
单层工业厂房的流水施工组织通常采用标准化的施工流程和工艺，通过合理安排各专业工种的作业顺序，实现高效、快速的施工目标。这种流水施工方式能够提高施工效率，缩短工期，降低成本。
单层工业厂房的流水施工组织
精细、规范
总结词
多层民用建筑的流水施工组织注重精细化和规范化，对每个施工环节都有严格的质量控制和安全规范。通过合理安排施工人员、材料和设备，确保施工过程的顺利进行，提高工程质量，降低安全风险。
桥梁工程的流水施工组织具有复杂和技术性强的特点。由于桥梁结构的多样性和施工环境的特殊性，需要对施工过程进行全面规划和技术支持。通过合理的流水施工组织，能够确保桥梁工程的施工质量和安全，同时提高施工效率，降低成本。
总结词
详细描述
桥梁工程的流水施工组织
谢谢观看

第三章流水施工

第三章流水施工

班组连续、均衡地施工，不同的施工班组尽可能平行搭接的组织方式。
第三章流水施工
３.流水施工
流水施工的优点：
（１）时间较短； （２）工作面和劳动力利用充分； （３）专业班组连续、均衡施工，效率高、
质量好，有利于提高施工管理水平。
流水施工的缺点：
不能体现那些工作是关键工作，不能分 清主此.
第三章流水施工
使用不集中。 （2）依次施工的缺点：
工期长、效率低；劳动力、工作面利 用不充分。 （3）适用：工期不紧张、工程规模小、工
作面有限 、劳动力不足时。
第三章流水施工
２.平行施工
各个施工对象同时开工、同时竣工的组织方式。
第三章流水施工
２.平行施工
（1）平行施工的优点： 工期最短；劳动力、工作面利用充分。
第三章流水施工
砌 筑 安 的装 分类 类施 工 过 程
按在项目生产 中的作用划分
按工艺性质划分
按复杂程度划分
第三章流水施工
主导施工过程 穿插施工过程 连续施工过程 间断施工过程 简单施工过程 复杂施工过程
2、流水强度(V)
某施工过程在单位时间内所完成的工 程量，称为该施工过程的流水强度。可分 为机械操作流水强度和人工操作流水强度。
流水施工的技术经济效果
（1）由于流水施工的连续性，减少了专业工作队 的间歇作业时间，达到了缩短工期的目的；
（2）有利于劳动组织的改善及操作方法的改进， 从而提高了劳动生产率；
（3）专业化的生产可提高生产工人的技术水平， 使工程质量相应提高；
（4）工人技术水平和劳动生产率的提高，可减少 用工量和施工临时设施的建造量，从而降低 工程成本；
每班 人数ຫໍສະໝຸດ 1030 20 10每天 班数

第三章 土木工程流水施工原理

第三章 土木工程流水施工原理

砌筑砖基 40 m3 1 m3/工日 40 工日 40 1 瓦工
回填土 140 m3 7 m3/工日 20 工日 20 1 灰土工
1．顺序施工 (依次施工) 一栋栋地进行
栋号
一 二 三 四
施工进度
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
挖垫砌 填 挖垫砌 填 挖垫砌 填 挖垫砌 填
3．流水施工
栋 号1
施工进度 234
一挖 垫 砌 填
二
挖 垫砌填
三
挖 垫砌填
四
挖 垫砌
人数
110
90
80
30 50
60
劳动力动态曲线
(1)工期：T＝7d (2) 特点：
1) 工期较短； 2) 资源投入较均匀； 填 3) 各工作队连续作业； 4) 能连续、均衡地生
产。
20 (3)实质：充分利用时
时间 间和空间。
人数
160
120
80
80
3) 仓库等临时设施增 加,费用高。
劳动力动态曲线
(3) 适用于：工期极紧时
时间
的人海战术。
平行施工组织方式的含义
平行施工组织方式是同时组织几个相同的工 作队，在同一时间、不同的空间上进行施工。
通常在拟建工程任务十分紧迫、工作面允许 以及资源保证供应的条件下才采用。
这种方式的优点在于工作面利用比较充分、 工期比较短；而缺点是，投入劳动力成倍增 加，机械设备、材料供应过于集中，导致临 时设施、仓库增加，从技术经济上看效果并 不理想。
单位工程流水施工也称为综合流水施工。 它是在一个单位工程内部、各分部工程之 间组织起来的流水施工。
在项目施工进度计划表上，它是若干组分 部工程的进度指示线段，并由此构成一张 单位工程施工进度计划。

《建筑施工组织与管理》第三章 建筑工程流水施工讲课教案

《建筑施工组织与管理》第三章 建筑工程流水施工讲课教案

（2）划分施工段应遵循的原则。 ①施工段的划分应有利于结构的整体性。
②主要施工过程在各施工段的工程量应尽量接近；同一专业工作队各个 施工段上所消耗的劳动量应尽可能大致相等或相近；同一专业工作队 在各施工段上的劳动量相差幅度不宜超过10％～15％。
③施工段的划分段数应尽量合理，否则会造成人员搭配不当而影响工期
在无节奏流水施工中，通常采用累加数列错位相减取大差法计算流 水步距。
第三章 建筑工程流水施工
第一节建筑工程流水施工概述
一、施工组织的基本要求 二、几种不同的施工组织方式及其特点 1、依次施工的含义及其特点 2. 平行施工的含义及其特点 3．流水施工的含义及其特点 流水施工是指各专业队按照施工顺序依次完成各个施工对象的施工 过程，所有的施工过程按一定的时间间隔依次投入施工，各个施工过程 陆续开工，陆续竣工，同时保证使同一施工过程的施工班组保持施工在 时间和空间上连续、均衡和有节奏地进行，使相邻两专业队尽可能最大 限度地平行搭接施工的组织方式。 流水施工方式具有以下特点： （1）科学地利用了工作面，合理地利用了时间，有效地缩短了工期 （2）工作队及其工人实现了专业化施工，有利于改进工人的操作技 术，保证工程质量，有利于提高技术水平和劳动生产率； （3）专业工作队及其工人能够连续作业，同时使相邻两个专业工作 队之间能够实现最大限度地合理搭接； （4）单位时间内（如每天）投入的资源量较为均衡，有利于资源的 供应； （5）为现场文明施工和科学管理创造了有利条件。
过程在同一施工段上的流水节拍彼此不完全相等，但均为某一常数的 整数倍，但其值不一定互为倍数关系，而是流水节拍之间存在一个最 大公约数，即tj=bj×k。
（2）流水步距彼此相等，且等于各个流水节拍的最大公约数，即 Kb=最大公约数{t1,t2,…,tn }

第三章 流水施工的基本原理

第三章 流水施工的基本原理

◆ 制备类和运输类施工过程一般不占有施工对象的空间，不影响项目总工期， 在进度表上不反映；只有当它们占有施工对象的空间并影响项目总工期时，才 列入项目施工进度计划中。
（二）流水强度 每一施工过程在单位时间内所完成的工程量（如浇捣混凝土 施工过程，每工作班能浇筑多少立方米混凝土）叫流水强度， 又称流水能力或生产能力。
某工程由支模板、绑钢筋和浇混凝土3个分项工程组成，它 在平面上划分为6个施工段，上述3个分项工程在各个施工段上 的流水节拍依次为6 d、4 d和2 d。试编制工期最短的流水施工 方案。
2.不等节拍流水施工 （1）不等节拍流水施工特点 ① 同一施工过程流水节拍相等，不同施工过程流水节拍不一 定相等； ② 相邻施工过程的流水步距，工期不一定相等； ③ 每个专业队都能够连续施工，施工段可能有空闲时间； ④ 专业工作队数等于施工过程数。 （2）流水步距及工期的确定方法 不等节拍流水施工的流水步距和工期计算方法详 见应用案例3-2。
1.机械施工过程的流水强度 机械施工过程的流水强度按下式计算：
式中:
Vi—— 流水强度； Rj—— 某种施工机台数； Sj—— 该种施工机械台班产量； x —— 用于同一施工过程的主导施工机械种数。

2.人工操作流水强度

式中Vi—— 某施工过程的人工操作流水强度； R—— 投入施工过程的专业工作队工人数； S—— 投入施工过程的专业工作队平均产量定额。
工程施工中，可以采用依次施工(亦称顺序施工法)、平 行施工和流水施工等组织方式。对于相同的施工对象，当采 用不同的作业组织方法时，其效果也各不相同。
拟兴建四幢相同结构的建筑物，其编号分别为Ⅰ、Ⅱ、Ⅲ、Ⅳ， 它们的基础工程量都相等，而且都是由基槽挖土、混凝土垫层、砌 筑基础和基槽回填土四个施工过程组成， 每栋房屋基础工程施工 指标见表3-1。

《流水施工基本原理》课件

《流水施工基本原理》课件

中，为全球工程建设做出了贡献。
谢谢
THANKS
流水施工理论的发展
流水施工理论的形成
流水施工理论的形成始于20世纪初，其基本原理是将工程项目划分为若干个施工段，每 个施工段由一组专业的施工队伍负责完成，从而实现了连续、均衡、有节奏的施工。
流水施工理论的完善
随着工程实践的不断深入，流水施工理论也在不断完善。例如，引入了流水施工组织设计 、流水施工进度计划、流水施工质量控制等方面的内容，进一步提高了流水施工的理论水 平和实践效果。
。
02
流水施工实践的创新
在实践中，一些施工企业不断探索和创新流水施工的组织方式。例如，
引入了BIM技术、智能建造等先进技术手段，进一步提高了流水施工的
信息化、智能化水平。
03
Байду номын сангаас
流水施工实践的国际化
随着全球化的发展，流水施工实践也开始走向国际化。一些大型施工企
业开始涉足国际工程市场，将流水施工的组织方式应用到国际工程项目
CHAPTER
流水施工在建筑施工中的应用
流水施工在建筑施工中是一种高效、 科学的施工组织方式，通过合理地划 分施工段和施工过程，实现各工种、 各专业之间的协同作业。
流水施工能够充分利用施工机械和劳 动力资源，减少窝工和资源浪费。
流水施工能够提高施工效率，缩短建 设周期，降低工程成本，提高工程质 量。
流水施工能够实现连续作业，减少施 工过程中的停顿和等待时间，提高施 工进度和稳定性。
流水施工在道路桥梁工程中的应用
流水施工在道路桥梁工程中同 样适用，通过将整个工程划分 为若干个独立的施工段，组织 不同的施工队伍进行分段施工
。
流水施工能够提高道路桥梁工 程的施工效率，缩短建设周期 ，降低工程成本。

第三章 流水施工原理

第三章 流水施工原理

第三章流水施工原理§3.1 流水施工的基本概念一、流水施工定义：类似于其它产业生产产品通过流水线作业可提高生产率，建筑施工也渴求采用流水作业以提高效率，不同之处是建筑产品的固定性决定了它的流水作业特点、人流产品不流，这样可充分利用时间和空间（工作面）、连续、均衡、有节奏地进行施工，从而提高生产率、缩短工期、降低成本。

（一）施工组织方式组织m幢同类型房屋或将同一幢房屋分成若干个施工区段进行施工时，组织施工的方法有以下3种：依次施工（顺序施工）；平行施工；流水施工流水施工优点：（1）缩短工期；（2）工作班组专业化、提高效率；（3）总的节约了投资成本。

Δ提倡采用流水思想组织施工1、依次施工组织方式定义特点2、平行施工组织方式定义特点3、流水施工组织方式定义特点（二）流水施工的技术经济效果（三）组织流水施工的条件1、划分施工过程2、划分施工段3、每个施工过程组织独立的施工队组4、主要施工过程必须连续、均衡地施工5、不同的施工过程尽可能组织平行搭接施工二、流水施工参数（一）工艺参数1、施工过程数（n）含义：指在组织流水施工时，用以表达流水施工在工艺上开展层次的有关过程称施工过程，施工过程数目记为n。

划分方法一个工程项目若干专业工程若干分部工程若干施工过程（又称分项工程或工序）。

划分目的为便于对工程施工进行具体的安排和进行相应的资源调配。

其划分与下列因素有关：⑴施工计划的性质与作用⑵施工方案及工程结构⑶劳动组织及劳动量大小④施工过程内容和工作范围举例：某砖混结构教学楼①基础阶段②主体结构阶段③屋面工程④装修阶段⑤零星工程：房卫、电气安装、……台阶、花池……。

2、流水强度⑴机械施工过程的流水强度⑵人工施工过程的流水强度（二）空间参数1、工作面2、施工段数和施工层数Δ两步法①书上原则根据结构划；②m与n关系有时满足①不一定满足②，允许这样。

（如工种多n大，但工程量、建筑面积小，m不可能过大，否则无意义。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1）不分施工层时， T=（m+n-1）t+ ΣZi.i+1 - ΣCi.i+1 式中 T——流水施工总工期 m——施工段数； n——施工过程数； t——流水节拍。 Zi.i+1——i，i+1两施工过程之间的技术与组织间歇时间。 Ci.i+1——i，i+1两施工过程之间的平行搭接时间。
2）分施工层时， T=（m.r+n-1）t + ΣZ1 – ΣC1
某工程分两层叠制构件，有三个主要施工过程，节拍为： 扎筋3d，支模3d，浇混凝土6d。要求层间技术间歇不少于 2d；且支模后需经3天检查验收，方可浇混凝土。其中浇 混凝土有2个施工队同时施工。
某分部工程划分为A、B、C、D四个施工过程，每个施工 过程分三个施工段，各施工过程的流水节拍均为4天，
某工程有A,B,C,D四个施工过程，分三个施工段，各施工 过程的流水节拍都为3天，其中施工过程A与B有二天的技 术间歇，施工过程D与C有一天的搭接，
异节奏流水施工
异步距异节拍流水施工 (不等节拍流水)
有节奏流水：是指同一施工过程在各施工段上的流水节 拍都相等的一种流水施工方式 。
有节奏流水分为：等节奏流水和异节奏流水。
等节奏流水施工
等节奏流水：是指同一施工过程在各施工段上的流水节拍都相等， 但不同施工过程之间的流水节拍也相等的一种流水施工方式 。
施工过程 每段劳动量 施工人数 流水节拍
挖槽
40工日
40
1天
打灰土垫层 18工日
18
1天
砌砖基
5500工工日日
50
1天
回填土
15工日
15
1天
3)确定流水步距k：取k = t = 1
4)计算工期Tp： TP＝（r m + n－1）k＋∑Z1－∑C ＝（1×4＋4－1）×1＋2－0＝9（d）
5)画施工进度表：
间歇时间tj
工作1完成后几 天开始做工作2ຫໍສະໝຸດ 工作1完成前几 天开始干工作2
搭接时间td
流水施工的基本组织方式
施工过程N 节拍t 步距k 施工段M
同一N在所有的M 上的t都相等
有节奏流水施工
等节奏流水施工(全等节奏流水)
等步距异节拍流水施工 (成倍节拍流水)
流水施工
同一N在所有的M上 的t不完全相等
无节奏流水施工
某工程可以分为四个施工过程，四个施工段，
各施工过程在各施工段上的流水节拍如下表所
示，施工
段
施工 过程
ⅠⅡⅢⅣ
A
5
4
2
3
B
4
1
3
2
C
3
5
2
3
D
1
2
2
3
某工程分两层叠制构件，有三个主要施工过程，节拍为： 扎筋3d，支模3d，浇混凝土6d。要求层间技术间歇不少 于2d；且支模后需经3天检查验收，方可浇混凝土。
2、等节奏流水施工段数目m的确定。
1)无层间关系时，施工段数m按划分施工段的基本要求确定即可 2)有层间关系时：
ΣZ1 Z2 m=n+ +
kk
式中 m——施工段数 n——施工过程数
ΣZ1——一个楼层内各施工过程间技术、组织间歇时间之和； Z2——楼层间技术、组织间歇时间； k——流水步距。
3、流水施工工期计算
1、等节奏流水施工的特征 2、等节奏流水施工段数目m的确定。 3、流水施工工期计算 4、例题
1、等节奏流水施工的特征
(1)各施工过程在各施工段上的流水节拍彼此相等。 (2)流水步距彼此相等，而且等于流水节拍值。 (3)各专业工作队在各施工段上能够连续作业，施工
段之间没有空闲时间。 (4)施工班组数n1等于施工过程数n。
施工组织方式
依次施工
流水施工
平行施工
工艺参数
时间参数
空间参数
M<N 工期长工作队有间歇 不允许 施工过程N M=节N拍工t 期较短步工距作k 队连续 工期理T 想
M>N 工期短工作队局部间歇 允许
有几个 做一个工作
开始工作1后几
工程总
工作要做 需要的时但间M不能天开过始做大工作2
需要时间
施工段M
把工程分 为几部分
某基础工程的数据如下。若每个施工过程 的作业人数最多可供应55人，砌砖基后需间 歇2d再回填。试组织全等节拍流水。
施工过程 挖槽
打灰土垫层
砌砖基 回填土
工程量
800m3 280 m3 240 m3 420 m3
产量定额
5 m3/工日 4 m3/工日 1.2 m3/工日 7 m3/工日
劳动量
160 工日 70 工日 200 工日 60 工日
施工过程
施 123
工
进
度
4 5678 9
挖槽
①②③④
打灰土垫层
①②③④
砌砖基
①②③④
回填土
①②③ ④
异节奏流水施工
异节奏流水：是指同一施工过程在各施工段上的流水节拍都相等， 但不同施工过程之间的流水节拍不完全相等的一种 流水施工方式 。
异节奏流水分为：等步距异节拍流水施工(成倍节拍流水)和异步距异节 拍流水施工
某工程有Ⅰ、Ⅱ、Ⅲ三个施工过程，分六个施工段，各 施工过程在各施工段上的流水节拍都为2天，
某工程由A、B、C三个施工过程组成，分六段施工，流水 节拍分别为tA=6天 、tB=4天、tC=2天，其中A有3个施工 队同时施工、B有2个施工队同时施工。
某工程分为四段，有甲、乙、丙三个施工过程。其 在各段上的流水节拍分别为：
甲－－3 2 2 4 乙――1 3 2 2 丙――3 2 3 2
某工程由A、B、C三个施工过程组成，分六段施工，流水 节拍分别为tA=6天 、tB=4天、tC=2天，
式中 ΣZ1—— 同一施工层中技术与组织间歇时间之和； ΣC1—— 同一施工层中平行搭接时间之和。 其他符号含义同前。
1．无层间关系
4、例题
某分部工程由四个分项工程所组成，流水节拍均为２ 天，过程之间无技术、组织间歇时间。试确定流水步距， 计算工期并绘流水施工进度表。
流水施工进度计划表
1
2
3
4
1
某工程有A,B,C,D四个施工过程，分三个施工段，各施工 过程的流水节拍都为3天，其中施工过程A与B有二天的技 术间歇，施工过程D与C有一天的搭接，
某工程划分为A、B、C、D四个施工过程，分三个施工段
组织施工，各施工过程的流水节拍分别为tA=3天，tB=4 天，tC=5天、tD=3天；施工过程B完成后有2天的技术间
2
3
4
1
2
3
4
1
2
3
4
K (n 1)K
T1 mt mK
工期T (m n 1)K =（4+4-1）×2=14
无层间关系
某分部工程划分为A、B、C、D、四个施工过程，每个施 工过程划分为三个施工段，其流水节拍均为4天，其中施工 过程A与B之间有2天的搭接时间，施工过程C与D之间有1天 的间歇时间。试组织等节奏流水，绘制进度计划并计算流水 施工工期。
歇时间，施工过程D与C搭接1天。
某工程有A、B、C、D、E五个施工过程，平面上划分成四个 施工段，每个施工过程在各个施工段上的流水节拍如表 所 示。规定B完成后有2天的技术间歇时间，D 完成后有1天的 组织间歇时间，A与B之间有1天的平行搭接时间，
等节奏流水施工
等节奏流水：是指同一施工过程在各施工段上的 流水节拍都相等，并且不同施工过程之间的流水 节拍也相等的一种流水施工方式。即各施工过程 的流水节拍均为常数，故也称为全等节拍流水或 固定节拍流水。
流水施工进度计划表
施工
施
工
进
度 （天）
过程
1
2
3
4
5
6
7
8
9
1 0
1 1
1 2
1 3
1 4
1 5
1 6
1 7
1 8
1 9
2 0
2 1
2 2
2 3
A
td
B
C
tj
D
某工程由A、B、C、D四个施工过程组成，划 分两个施工层组织流水施工，各施工过程的流水 节拍均为2天，其中，施工过程B与C之间有2天的 技术间歇时间，层间技术间歇为2天。为了保证施 工队组连续作业，试确定施工段数，计算工期， 绘制流水施工进度表。
〖解〗
1)确定段数m：无层间关系，m＜、＝、＞n均可；
本工程考虑其它因素，取m = 4，则每段劳动量见下表。
2)确定流水节拍t：
砌砖基劳动量最大，人员供应最紧，为主要施工过程。
t砌＝P砌/R砌＝50/55＝0.91，取t砌＝1（d），
则R砌＝P砌/ t砌＝50/1＝50（人）。
令其它施工过程的节拍均为1，并配备人数：Rx=Px/1，见下表。
