发电部培训专题1发电机氢气系统简介说明：1.1发电机由于存在着损耗的原因，会导致发电机本体及线圈发热，如果不及时将这些热量及时释放掉，将会导致发电机绝缘老化，影响发电机使用寿命，甚至引发其它恶性的电气事故的发生。
因此大、小发电机都有自己的一套冷却装置。
1.2大型发电机是一种高电压、大电流的电气设备，因此对于它的冷却方式的选择，是确保发电机安全运行的一项重要手段，发电机根据容量等技术参数选择不同的冷却方式，如空冷、氢冷、水氢氢、双水内冷等。
在这些方式中，双水内冷冷却效果是最好的，但由于双水内冷存在着连接部件漏水这一难以解决的问题，在我国80年代投产的多台引进的捷克机组中多次发生此类事故，所以目前我国发电机至今仍多采用的是氢气冷却这种方式，我厂发电机用的是水－氢－氢冷却方式。
1.3之所以目前多采用氢气冷却的原因是氢气有着以下优点：a.氢气比重比较小，相对于其它气体来说它的阻力损耗比较小。
b.氢气是不助燃的气体。
c.氢气比热较其它气体来说大一些。
d.氢气化学价比较稳定。
1.4但用氢气冷却这种方式也存在很大的缺点：a.它是可燃物，使的生产危险点控制更加严格。
b.它需要专用的密封装置，增加了系统的复杂性。
2主要技术参数2.1发电机内额定运行参数：a.氢气压力：0.414MPa.b.氢气温度：不大于46℃c.氢气纯度：大于98%d.氢气耗量：小于13～19立方米/天e.氢气含氧量：小于2%f.氢气含水量：不大于25克/立方米2.2对供给发电机的氢气要求a.供氢气压力不高于3.2MPa.(g)b.供氢气纯度不低于99.5%c.氢气露点温度.≤–21℃2.3置换时的损耗值：3氢气系统设备的组成、功能及原理简介：3.1氢气干燥器装置：a.氢气干燥器是用来除去发电机内氢气中的水份而设的；当发电机中的氢气含水量过高将会对发电机造成多方面的不良影响，我厂在发电机外设置专用的氢气干燥器，它的进氢管路接至转子风扇的高压侧，它的回氢管路接至风扇的低压侧，从而使机内部分氢气不断地流进干燥器内得到干燥。
引言概述:发电机氢冷系统是一种常见的发电机冷却技术，通过使用氢气来冷却发电机内部的线圈，以提高发电机的效率和可靠性。
本文将介绍发电机氢冷系统的工作原理、组成结构以及优势。
正文内容:一、工作原理1.1氢气冷却的原理氢气具有很高的热导率和低的密度，使其成为一种理想的冷却介质。
当氢气进入发电机内部的线圈时，它会带走线圈产生的热量，使线圈保持在合适的温度范围内，避免过热导致断电和损坏。
1.2冷却系统的工作原理发电机氢冷系统主要由氢气供应系统、冷却系统和循环系统组成。
氢气在供应系统中被压缩和过滤，然后通过冷却系统进入发电机内部。
冷却系统通过散热器将热量排出，然后再将冷却过的氢气重新循环到发电机内部，形成一个闭环循环。
二、组成结构2.1氢气供应系统氢气供应系统包括氢气储气罐、压缩机和过滤系统。
储气罐用于储存氢气，压缩机将氢气压缩到适当的压力，过滤系统则用于除去杂质和水分。
2.2冷却系统冷却系统包括冷却器和散热器。
冷却器是用于将氢气冷却的装置，通常采用氢气与液体或气体之间的热交换原理。
散热器是用于将冷却后的氢气中的热量转移到周围环境中的设备。
2.3循环系统循环系统主要是用于将冷却过的氢气重新循环到发电机内部。
它包括循环管道、泵和阀门等设备，以确保氢气能够顺畅地流动，并且氢气的压力和温度保持在合适的范围内。
三、优势3.1高热导率和低密度氢气具有比空气更高的热导率和更低的密度，能够更有效地带走发电机产生的热量，并且减少发电机的整体重量。
3.2良好的散热性能由于发电机氢冷系统中的氢气能够快速冷却发电机内部的线圈，因此可以显著提高发电机的散热性能，降低温升。
3.3高可靠性和安全性氢气是一种非常稳定和可靠的冷却介质，它不会产生腐蚀和污染问题，并且能够有效地防止发电机内部的线圈过热和烧毁。
3.4节能环保相对于传统的水冷或风冷系统，发电机氢冷系统能够更好地节约能源和资源，同时还能减少对环境的影响。
3.5适用于高功率发电机由于氢气具有优良的散热性能和热导率，因此适用于高功率发电机的冷却需求，能够保持发电机的高效运行。

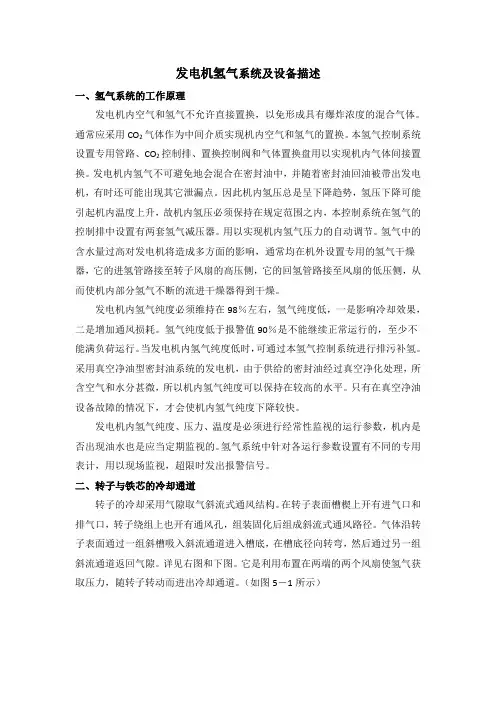

发电机氢气系统及设备描述一、氢气系统的工作原理发电机内空气和氢气不允许直接置换，以免形成具有爆炸浓度的混合气体。
通常应采用CO2气体作为中间介质实现机内空气和氢气的置换。
本氢气控制系统设置专用管路、CO2控制排、置换控制阀和气体置换盘用以实现机内气体间接置换。
发电机内氢气不可避免地会混合在密封油中，并随着密封油回油被带出发电机，有时还可能出现其它泄漏点。
因此机内氢压总是呈下降趋势，氢压下降可能引起机内温度上升，故机内氢压必须保持在规定范围之内，本控制系统在氢气的控制排中设置有两套氢气减压器。
用以实现机内氢气压力的自动调节。
氢气中的含水量过高对发电机将造成多方面的影响，通常均在机外设置专用的氢气干燥器，它的进氢管路接至转子风扇的高压侧，它的回氢管路接至风扇的低压侧，从而使机内部分氢气不断的流进干燥器得到干燥。
发电机内氢气纯度必须维持在98％左右，氢气纯度低，一是影响冷却效果，二是增加通风损耗。
氢气纯度低于报警值90％是不能继续正常运行的，至少不能满负荷运行。
当发电机内氢气纯度低时，可通过本氢气控制系统进行排污补氢。
采用真空净油型密封油系统的发电机，由于供给的密封油经过真空净化处理，所含空气和水分甚微，所以机内氢气纯度可以保持在较高的水平。
只有在真空净油设备故障的情况下，才会使机内氢气纯度下降较快。
发电机内氢气纯度、压力、温度是必须进行经常性监视的运行参数，机内是否出现油水也是应当定期监视的。
氢气系统中针对各运行参数设置有不同的专用表计，用以现场监视，超限时发出报警信号。
二、转子与铁芯的冷却通道转子的冷却采用气隙取气斜流式通风结构。
在转子表面槽楔上开有进气口和排气口，转子绕组上也开有通风孔，组装固化后组成斜流式通风路径。
气体沿转子表面通过一组斜槽吸入斜流通道进入槽底，在槽底径向转弯，然后通过另一组斜流通道返回气隙。
详见右图和下图。
它是利用布置在两端的两个风扇使氢气获取压力，随转子转动而进出冷却通道。

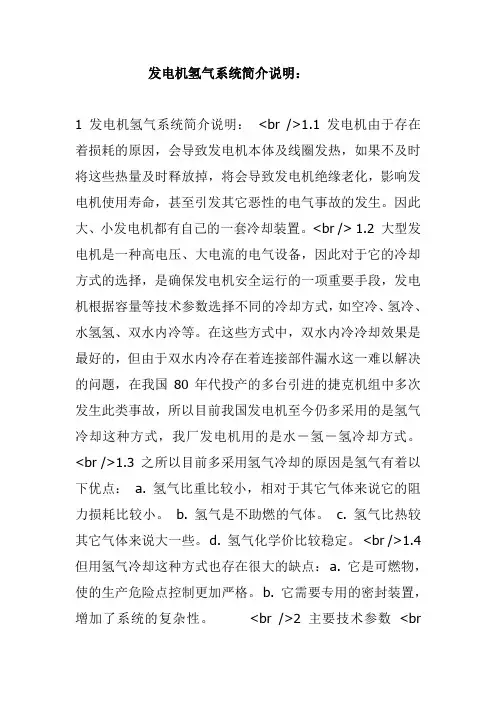

发电机氢气系统简介说明：1 发电机氢气系统简介说明：<br />1.1 发电机由于存在着损耗的原因，会导致发电机本体及线圈发热，如果不及时将这些热量及时释放掉，将会导致发电机绝缘老化，影响发电机使用寿命，甚至引发其它恶性的电气事故的发生。
因此大、小发电机都有自己的一套冷却装置。
<br /> 1.2 大型发电机是一种高电压、大电流的电气设备，因此对于它的冷却方式的选择，是确保发电机安全运行的一项重要手段，发电机根据容量等技术参数选择不同的冷却方式，如空冷、氢冷、水氢氢、双水内冷等。
在这些方式中，双水内冷冷却效果是最好的，但由于双水内冷存在着连接部件漏水这一难以解决的问题，在我国80年代投产的多台引进的捷克机组中多次发生此类事故，所以目前我国发电机至今仍多采用的是氢气冷却这种方式，我厂发电机用的是水－氢－氢冷却方式。
<br />1.3 之所以目前多采用氢气冷却的原因是氢气有着以下优点： a. 氢气比重比较小，相对于其它气体来说它的阻力损耗比较小。
b. 氢气是不助燃的气体。
c. 氢气比热较其它气体来说大一些。
d. 氢气化学价比较稳定。
<br />1.4 但用氢气冷却这种方式也存在很大的缺点：a. 它是可燃物，使的生产危险点控制更加严格。
b. 它需要专用的密封装置，增加了系统的复杂性。
<br />2 主要技术参数<br/>2.1 发电机内额定运行参数：a. 氢气压力：0.414MPa. b. 氢气温度：不大于46℃ c. 氢气纯度：大于98% d. 氢气耗量：小于13～19立方米/天 e. 氢气含氧量：小于2% f. 氢气含水量：不大于25克/立方米<br />2.2 对供给发电机的氢气要求 a. 供氢气压力不高于 3.2MPa.(g) b. 供氢气纯度不低于99.5% c. 氢气露点温度.≤–21℃<br />2.3 置换时的损耗值：序号内容单位数值备注 1 发电机充氢容积立方米117 2 驱赶机内空气时耗用二氧化碳立方米300 CO2纯度98%以上<br />3 驱赶机内二氧化碳时耗用的氢气立方米300 4 机内氢压升至额定值用氢量立方米375 3 氢气系统设备的组成、功能及原理简介：<br />3.1 氢气干燥器装置： a. 氢气干燥器是用来除去发电机内氢气中的水份而设的；当发电机中的氢气含水量过高将会对发电机造成多方面的不良影响，我厂在发电机外设置专用的氢气干燥器，它的进氢管路接至转子风扇的高压侧，它的回氢管路接至风扇的低压侧，从而使机内部分氢气不断地流进干燥器内得到干燥。

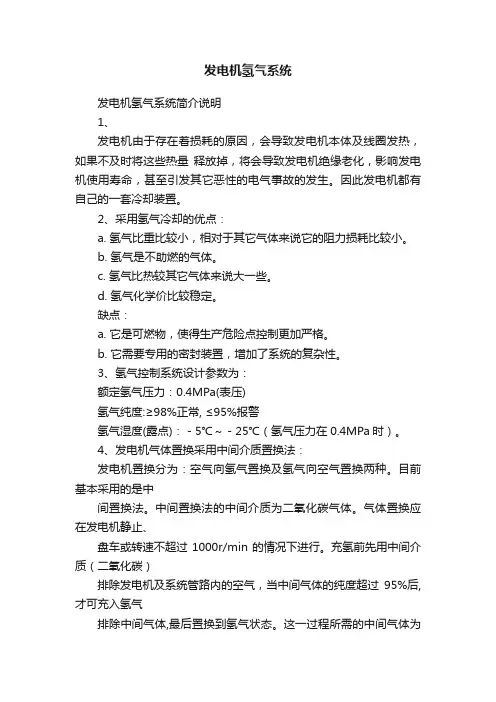

发电机氢气系统发电机氢气系统简介说明1、发电机由于存在着损耗的原因，会导致发电机本体及线圈发热，如果不及时将这些热量释放掉，将会导致发电机绝缘老化，影响发电机使用寿命，甚至引发其它恶性的电气事故的发生。
因此发电机都有自己的一套冷却装置。
2、采用氢气冷却的优点：a. 氢气比重比较小，相对于其它气体来说它的阻力损耗比较小。
b. 氢气是不助燃的气体。
c. 氢气比热较其它气体来说大一些。
d. 氢气化学价比较稳定。
缺点：a. 它是可燃物，使得生产危险点控制更加严格。
b. 它需要专用的密封装置，增加了系统的复杂性。
3、氢气控制系统设计参数为：额定氢气压力：0.4MPa(表压)氢气纯度:≥98%正常, ≤95%报警氢气湿度(露点)：－5℃～－25℃（氢气压力在0.4MPa时）。
4、发电机气体置换采用中间介质置换法：发电机置换分为：空气向氢气置换及氢气向空气置换两种。
目前基本采用的是中间置换法。
中间置换法的中间介质为二氧化碳气体。
气体置换应在发电机静止、盘车或转速不超过1000r/min的情况下进行。
充氢前先用中间介质（二氧化碳）排除发电机及系统管路内的空气，当中间气体的纯度超过95%后, 才可充入氢气排除中间气体,最后置换到氢气状态。
这一过程所需的中间气体为发电机和管道容积的1.5倍，所需氢气约为发电机和管道容积2~3倍。
发电机由充氢状态置换到空气状态时，其过程与上述类似，先向发电机引入中间气体排除氢气，使中间气体含量超过95%, 方可引进空气排除中间气体。
当中间气体含量低于15%以后，可停止排气。
此过程所需气体为发电机和管道容积的1.5~2倍。
5、气体置换作业时几点注意事项：1）密封油系统必须保证供油的可靠性，且油/气压差维持在0.056MPa左右。
2）发电机转子处于静止状态。
(盘车状态也可进行气体置换，但耗气量将大幅增加)。
3）氢气置换时必须注意浮子油箱油位及发电机油水检测器油位。
严防发电机内进油和跑氢事故的发生。
发电机氢冷系统介绍（二）引言：发电机氢冷系统是一种高效、可靠的发电机冷却技术，它通过运用氢气作为冷却介质，在发电过程中实现对发电机的高效冷却。
本文将介绍发电机氢冷系统的原理和工作方式，并详细讨论其在能源领域的应用。
正文1. 原理及工作方式a) 氢气的导热性能：氢气具有非常高的导热性能，远远超过空气和水。
这使得发电机氢冷系统能够高效地将热量从发电机传递到冷却系统中。
b) 氢气的化学稳定性：氢气不会引起腐蚀或氧化，这使得氢冷系统能够保持发电机内部的稳定和可靠性。
c) 工作方式：发电机氢冷系统包括氢气供应系统、冷却系统和排气系统。
氢气通过进气管道进入发电机，并通过冷却系统吸收热量，然后排出冷却剂。
2. 应用领域a) 火力发电站：发电机氢冷系统广泛应用于火力发电站中，可以有效降低发电机的温度，提高发电机的效率和寿命。
b) 核电站：在核电站中，发电机氢冷系统是必不可少的，它可以在核反应堆事故发生时起到冷却和保护的作用。
c) 风力发电站：氢冷系统也可以应用于风力发电站中，提高风力发电机组的效率和可靠性。
d) 水力发电站：通过发电机氢冷系统，水力发电站可以有效冷却发电机，提高发电效率。
e) 运输领域：发电机氢冷系统也逐渐应用于船舶、飞机等运输领域，以提高动力设备的冷却效果和性能。
3. 氢冷系统的优势a) 高效冷却：相较于传统的空气冷却和水冷却系统，发电机氢冷系统能够以更高的效率将热量带走，提高发电机的工作效率。
b) 低噪音：由于氢气的导热性能和化学性质，发电机氢冷系统能够保持发电机的低噪音运行。
c) 环保：使用氢气作为冷却介质时，不会产生温室气体和其他有害物质，符合环保要求。
d) 可靠性高：氢气的化学稳定性和导热性能使发电机氢冷系统具有高可靠性，能够长时间稳定运行。
4. 维护和安全性a) 维护工作：发电机氢冷系统需要定期维护，包括氢气供应系统的检查和冷却系统的清洗，以确保系统的正常运行。
b) 安全性：氢气是易燃易爆的，在使用发电机氢冷系统时需要严格按照安全操作规程，确保系统安全可靠。
发电机氢气系统技术规范
发电机氢冷系统的功能是用于冷却发电机的定子铁芯和转子，并采用二氧化碳作为置换介质。
发电机氢冷系统采用闭式氢气循环系统，热氢通过发电机的氢气冷却器由冷却水冷却。
运行经验表明，发电机通风损耗的大小取决于冷却介质的质量，质量越轻，损耗越小，氢气在气体中密度最小，有利于降低损耗；另外氢气的传热系数是空气的5倍，换热能力好；氢气的绝缘性能好，控制技术相对较为成熟。
但是最大的缺点是一旦于空气混合后在一定比例内（4%～74%）具有强烈的爆炸特性，所以发电机外壳都设计成防爆型，气体置换采用CO2作为中间介质。
对发电机氢冷系统的基本性能要求：①氢冷却器冷却水直接冷却的冷氢温度一般不超过46℃。
氢冷却器冷却水进水设计温度38℃；②氢气纯度不低于95%时，应能在额定条件下发出额定功率。
但计算和测定效率时的基准氢气的纯度应为98%；③机壳和端盖，应能承受压力为0.8MPa历时15分钟的水压试验，以保证运行时内部氢爆不危及人身安全；④氢气冷却器工作水压为0.35MPa以上时，试验水压不低于工作水压的2倍；⑤冷却器应按单边承受0.8MPa压力设计；⑥发电机氢冷系统及氢气控制装置的所有管道、阀门、有关的设备装置及其正反法兰附件材质均为1Cr18Ni9Ti，氢系统密封阀均为无填料密封阀。
氢气系统主要设计参数
图5－5氢气系统主要设计参数
二、气体置换数据表
图5－5气体置换数据表
三、机氢气系统主要运行参数
图5－5机氢气系统主要运行参数
图5－5 气体置换过程中所需气体容积、时间见下表
四、系统图：
图5－5系统图。
第十二章发电机氢气系统第一节氢气控制系统一、作用用以置换发电机内气体，有控制地向发电机内输送氢气，保持机内氢气压力稳定，监视机内有关氢压、温度及纯度以及液体的泄漏干燥机内氢气。
二、主要技术参数1、发电机内：额定氢压：0.414Mpa允许最大氢压：0.42Mpa氢气纯度：＞96%氢气湿度：＜1g/m³（标准大气压下）2、发电机及氢气管路系统（不包括制氢站储氢设备及氢母管）漏气量＜19m³/24h。

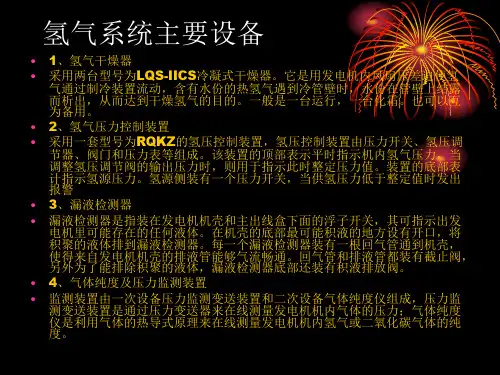

三、系统设备介绍1、供气装置（气体控制站）：氢气供气装置提供必须的阀门，压力表，调节器和其它设备将氢气送进发电机，它还提供用以自动调节机内氢气压力或手动调节的阀门，或者是借助于压力调节器手动调节机内所需氢气压力值。
二氧化碳供气装置在气体置换期间将二氧化碳充入发电机。
氢气是通过设置在发电机内顶部汇流管道进入发电机内，并均匀地分布到各地方；二氧化碳是通过发电机底部管道进入发电机并均匀分布到各地方。
2、氢气干燥器：本系统配置冷凝式氢气干燥器，正常时，一台运行，一台备用，用以干燥发电机内氢气。
干燥器内氢气流动是靠发电机转子上的风扇前后压力进行的。
3、液体检漏器（液位信号器）：液体检漏器是指装在发电机壳和主出线盒下面的浮子控制开关，它可指示出发电机内可能存在的冷却器泄漏或冷凝成的液体以及由于调整不当而进入机内的密封油，在机壳的底部，每端机壳端环上设有开口，将收集起的液体排到液体检漏器。
每个检漏器装有一根回气管通到机壳，使得来自发电机机壳的排水管不能通大气；回气管和水管都装有截止阀，另外，为了能排除积聚的液体，检漏器底部还装有排放阀。
4、氢气纯度检测设备：在发电机里，氢气纯度由纯度差压变送器，氢气压力变送器等氢气测量组件测定。
用一负荷非常小，以至运转速度几乎不变的感应马达，驱动纯度风机使从发电机内抽出的气体循环流动，因此，纯度风机产生的压力直接反映出取样气体的密度。
氢气纯度差压变送器测出纯度风机产生的压力。
纯度指示器刻度分为三段，刻度中心附近一点标着“100%空气”这一点用来校准没有从发电机排出气体时的指示器的指示，刻度盘的远端范围内的刻度显示出二氧化碳和其它气体的混合气体中二氧化碳所占的百分比。
在二氧化碳充入发电机置换气体期间看这部分刻度，刻度盘近端范围内的刻度指示出氢气和其它混合气体所占百分比，正常运行中判断发电机内氢气纯度看这部分的刻度。
氢气监测系统有二个组件开关，当纯度下降或超过规定的极限时，开关动作发出“氢气纯度低或高”的报警信号。
5、发电机风扇差压监视设备：差压变送器直接连到发电机机壳，并通过安装在发电机转子上的风扇变送出变化压力。
氢气监测系统输出发电机风扇差压信号到氢控柜里的指示器。
6、氢气压力监测设备：氢气压力由变送器直接连到发电机机壳，并变送出发电机里的压力。
氢气监测系统不仅把经变送器的压力信号用作纯度监测中的密度补偿，而且为下面设备提供电气信号：1）发电机氢控柜内氢气压力指示器；2）和氢控柜内氢气压力指示器具有类似表盘的远程指示器；3）在发电机氢控柜里，氢气压力高和压力低的报警开关，当机内氢气压力超过或下降到规定的极限时，高或低压力报警开关给出显示。
7、氢气温度报警（冷氢温度）：发电机里设有氢气温度开关，用以使发电机内冷氢温度变得过高时能有一个报警源。
8、供氢压力开关所用的表计：发电机装有由一个压力开关，氢气调节器和二个压力表组成的氢压控制装置。
该装置的顶部表计指示机内氢气压力和调氢压力控制装置中的调节器的整定点。
底部表计指示来自供氢系统的有效压力。
氢气压力监控总管供氢侧装有一个压力开关，当供氢压力低时发出报警。
在这点上压力下降可能意味着供氢有效压力低或者供氢系统里调节器压力调得太低。
第二节氢气的置换一、气体置换的总则1、当发电机用空气冷却或中间介质气体运行时，不得带负荷。
2、氢气是相当活泼的气体，如遇下列情况之一，会发生爆炸或者有着火危险。
⑴在发电机壳内，当氢气纯度降至5%~76%时。
⑵在发电机壳内，当含氧量超过2%时。
⑶轴承回油管或在油箱中油的含氧量超过5%时。
⑷在距离漏氢地点5米以内遇有火源或电火花时。
3、在置换气体过程中，发电机必须用二氧化碳作为中间介质，严禁空气与氢气直接接触置换。
4、开启二氧化碳瓶门时，应缓慢进行，如发生冻结闭塞现象，可用热水烘暖。
为缩短气体置换时间，必要时可用数个二氧化碳瓶同时供给。
注意二氧化碳瓶表面的结霜情况，一般升到离瓶底0.5米以上时，应及时调换新瓶，瓶内压力不应全部放尽。
5、气体置换过程应在低风压运行方式下，并尽可能在发电机静止或盘车时进行，若为条件所迫，亦可在发电机转速＜100r/mm时进行，整个置换过程，应严密监视发电机风压、风温、密封油压、油温、油流。
6、当氢气系统严密性不佳时，不可置换至氢气运行，严禁拆除密封瓦进行。
二、氢气的置换：1、中间介质置换法：即利用二氧化碳驱赶发电机内空气（或氢气），然后又利用氢气（或空气）驱赶发电机内的二氧化碳，但发电机内在气体置换过程中空、氢不直接接触，因而不会形成具有爆炸浓度的空气、氢气混合物，这种方法是传统的置换方法。
充氢时，先利用二氧化碳驱赶发电机内的空气，待机内二氧化碳含量超过85%以后，再充入氢气驱赶二氧化碳，最后置换到氢气状态。
排氢时，先向发电机内引入二氧化碳，用以驱赶机内的氢气，当二氧化碳含量超过95%以后，才可以引进压缩空气驱赶二氧化碳，当二氧化碳含量低于15%以后，可以终止向发电机内送入压缩空气。
2、采用中间介质置换法应注意的事项：⑴氢气、压缩空气、中间气体均需从气体控制站上专设的入口引入，不允许弄错。
⑵适当控制气体的流动速度，以免因气流速度太快而使管路变径处出现高热点。
⑶整个置换过程中发电机内保持一定的压力（0.02~0.03Mpa之间）。
⑷现场，特别是排空管口附近杜绝明火。
⑸取样地点正确。
全面置换过程中气体排出管路及气体不易流通的死区，特别是氢气干燥器，密封油箱和发电机下液体检漏器等处，应勤排放，最后均应取样化验，各处都要符合要求。
三、氢气系统的运行和维护及注意事项：1、发电机运行时补氢：发电机运行时补氢的原因一是氢气泄漏，这就需要补氢以维持氢气压力；二是空气（或其它气体）的渗入，因此要求补氢以维持氢气的纯度。
对于双流环密封瓦密封系统，氢侧密封油和空侧密封油之间不能互换，但是，由于两个油源之间压力上的微小变化，将在一般较长的时间间隙内在双流密封瓦处发生一些油量交换；进入空气侧油系统中的氢气由排烟风机排除，进入氢侧油箱内的空气，通过过量的补氢来补偿。
另外由于氢侧油泵的故障停用时，空侧密封油中的空气也会渗入机内，影响机内氢气的纯度，所以，也应通过过量的补氢来补偿，以保持发电机内氢气的压力及纯度。
2、当发电机内充满氢气时，必须有油密封，油压应保持大于氢压0.084Mpa。
3、向发电机氢气冷却器开始通冷却水时，发电机进风温度必须大于30℃，还应注意防止氢压突然发生过大变化。
当机组甩负荷后，必须关小氢气冷却器调整门，必要时全部关闭，以防氢温、氢压急剧下降。
4、汽轮发电机润滑油系统及发电机密封油系统的排烟机，在发电机内有氢气时，应保持投入运行，禁止停用。
如必须进行短时间停用，应将油箱顶部盖板气孔打开，（同时就采取防止杂物落入油箱内的措施）。
5、禁止在运行现场（安全距离范围内）吸烟，必须进行焊接工作时，应严格按“消防规程”有关规定执行。
6、在运行中，当浮子式检漏计报警并放油时，应注意调整发电机运行方式和密封油压；如果浮子式检漏计报警并放水时，应适当提高风温、风压，并检查氢气干燥器的运行以及氢气冷却器或定子冷却水系统是否有泄漏，如有泄漏，应通知检修人员处理。
四、氢气系统信号的运行：发电机在正常运行时，一旦位于氢、油、水系统监视装置（俗称氢控柜）顶部的报警器发出报警，运行人员应立即到氢控柜前，通过柜上的光字牌确定哪部分发生故障，以便及时解决。
1、氢气纯度高或低：氢气纯度低报警信号由氢气纯度监视装置发出，该信号表明发电机内的氢气纯度低于设定的极限。
引起氢气纯度低报警的原因通常是密封油平衡阀调节不当或氢侧油路故障，氢气纯度高报警信号也由氢纯度监测装置发出，该信号表明纯度计的指针已达到100%或以上，这种情况表明检测回路故障，或者是纯度风机停了。
2、氢气压力高或低：当发电机内氢压比额定氢压高出0.035Mpa时，位于氢控柜内的压力报警组件将发出氢气压力高报警信号，一旦信号发出，应彻底检查供氢系统。
当发电机内的氢压比额定氢压低0.007Mpa时位于氢控柜人的同一压力报警组件将发了氢气压力低报警信号。
引起氢压低的原因之一是氢气发生泄漏；另外，若发电机负荷突然大幅度降低，通往氢冷却器的冷却水而未减少，致使机内氢温迅速下降，也将导致机内氢压下降。
一旦发生氢压低报警信号，也应彻底检查氢气系统。
3、供氢压力低：该信号由装在氢压控制装置上的压力开关发出，当该点的氢压下降到仅比机内额定氢压高0.1Mpa时，压力开关动作。
该报警信号发出以后，应立即检查供气装置。
4、液体检漏器液位高：液体检漏器液位高报警信号表示发电机底部的一系列液体检漏器中至少有一只已经进水或进油，该信号上装在液体检漏器上的浮子开关发出。
本氢冷系统共装有四只液体检漏器。
这些液体检漏器的开关为并联布线，共用一只报警器，故只要一只检漏器进油或进水，报警器就会发出报警。
一旦报警发出，就应检查所有的液体检漏器。
通过打开检漏器底部的排主阀确定哪只检漏器积液，其到底是水还是油，这样就可以大致确定发电机内部的故障。
通常漏油来自密封瓦，而水来自氢冷却器或定子绕组。
5、氢气温度高：氢气温度高报警信号表明发电机内氢气温度过高。
该信号由温度开关发出，开关触点应整定在比氢气的最高运行温度略高几度的位置上。
最高运行温度是指发电机满负荷而冷却水又处最高设计温度时的氢气温度（指冷氢）。
氢气温度高通常是由于发电机过负荷，氢气纯度低或冷却器进水温度高等原因造成的。
第十五节发电机氢气冷却系统1．发电机氢气系统的概述：发电机的转子、定子铁芯均为氢气冷却。
运行经验表明，发电机通风损耗的大小取决于冷却介质的质量，质量越轻，损耗越小，氢气在气体中密度最小，有利于降低损耗；另外氢气的传热系数是空气的1.51倍，换热能力好；氢气的绝缘性能好，控制技术相对较为成熟。
但是最大的缺点是一旦于空气混合后在一定比例内具有强烈的爆炸特性，所以发电机外壳都设计成防爆型，气体置换采用CO2。
2.转子与铁芯的氢气冷却流程：转子的冷却采用气隙取气斜流式通风结构。
在转子表面槽楔上开有进气口和排气口，转子绕组上也开有通风孔，组装固化后组成斜流式通风路径。
气体沿转子表面通过一组斜槽吸入斜流失通道进入槽底，在槽底径向转弯，然后通过另一组斜流失通道返回气隙。
详见右图和下图。
