10.2.2.1 暖风、通风与空调系统示意图电源、搭铁、鼓风机控制、串行数据和日照传感器执行器传感器压缩机控制装置后暖风、通风与空调系统10.3.2.1 暖风、通风与空调系统示意图电源、搭铁、鼓风机控制和子系统参考执行器压缩机控制和温度传感器后暖风、通风与空调系统11.1.2.1 数据通信示意图低速 GMLAN高速 GMLAN通信启用和线性互联网总线 (LIN)11.1.2.2 车身控制系统示意图电源、搭铁和电源分布和电源模式的参考子系统参考（第 1 页，共 3 页）子系统参考（第 2 页，共 3 页）子系统参考（第 3 页，共 3 页）11.2.2.1 点烟器/电源插座示意图直流电源交流电源 (KV1)11.3.2.1 线束布线图车身线束布线- 左后乘客舱图标(1) JX405(2) X405前地板控制台线束布线图标(1) J371（不带KA1 或ULD）(2) X240(3) X340(4) J377(5) J373(6) J379（不带ULD）(7) J375方向盘线束布线图标(1) J297(2) J295 (UK3)(3) J291 (UK3)仪表板线束布线–发动机舱图标(1) 仪表板(2) X111转向柱线束布线图标(1) 转向柱总成(2) J293(3) J271(4) J253(5) X201(6) X211驾驶员车门线束布线图标(1) J577（不带AXE）(2) X553(3) X500(4) J555(5) J575(6) X555车顶控制台线束布线图标(1) X343(2) J328(3) J364 (C3U)左后车门线束布线图标(1) J711(2) X700乘客车门线束布线图标(1) X666(2) J602(3) J600（不带AXE）(4) J666（不带AXE）(5) J602(6) X664(7) X600右后车门线束布线图标(1) X800(2) J800发动机线束接头布线–后图标(1) J117（TSH 或T26）(2) J112(3) J141(4) J143(5) J132(6) J133(7) J140(8) J131(9) J144发动机线束接头布线–前图标(1) J134(2) J143(3) J133(4) J132(5) J117（TSH 或T26）驾驶员座椅线束布线(AG3)图标(1) J357（KA1 或KB6）(2) J355 (A45)(3) J353 (KA1)(4) J354 (AG3)(5) X315(6) X333(7) J358 (KB6)(8) J359 (KB6)(9) J350 (AG3)驾驶员座椅线束布线（不带AG3）图标(1) J355 (AH5)(2) J353 (KA1)(3) J357 (KA1)(4) X315(5) X333乘客座椅线束布线图标(1) X314(2) J342（KA1 不带A45）(3) J344（AAQ 或KB6）(4) J346 (AAQ)(5) X332(6) J349 (KB6)(7) J347 (KB6)车身线束布线–右后乘客舱图标(1) X452(2) X420(3) X422车身线束布线–前排乘客图标(1) X202(2) X340(3) X200(4) X600(5) X252(6) J323(7) X314(8) X324(9) X332(10) J325 (KB6)(11) J308(12) J304(13) X800(14) J313(15) X325 (UE1)(16) X325(17) X700(18) J333(19) J319(20) J321（DD8 带UVC）(21) X305(22) J315（C25 不带X88）(23) X333(24) X315(25) X209 (V92)(26) X500(27) J302(28) J311(29) J320 (V92)(30) JX205后保险杠线束布线图标(1) X440（UD7 或X88）(2) J444 (UD7)(3) J440 (UD7)尾灯线束布线(X88)图标(1) X451(2) J493(3) J495(4) J490(5) J488(6) X450前蒙皮线束布线(X88)图标(1) X151(2) X150(3) X122(4) J120(5) J122(6) X123车顶内衬线束布线图标(1) X398 (C3U)(2) J326(3) J339(4) J348(5) X420(6) X422(7) X216 (U42)(8) X343后排第 2 排座椅区域地板线束布线图标(1) X324(2) 直插式保险丝OnStar (UE1)(3) X325 (UE1)仪表板线束布线–乘客舱图标(1) X203(2) J216(3) JX205(4) J219（U42 或UQS）(5) X216 (U42)(6) J273 (RCA)(7) J215(8) J213(9) J202(10) J206 (CJ2)(11) X252(12) X200(13) X214(14) X240(15) X202(16) J208(17) J214(18) J211(19) J220(20) X201(21) J221(22) J251(23) X205前端照明灯线束布线图标(1) J122(2) J120(3) J126 (Z88)(4) X120(5) X151(6) X107 (W49)(7) X108 (W49)(8) J121（W49 带TSH 或T26）(9) J123（W49 带TSH 或T26）(10) X150雾灯加长件线束布线图标(1) 前保险杠蒙皮(2) J104（不带X88）(3) X108 (W49)(4) X107 (W49)(5) J113（不带X88）车身线束布线–靠近举升门图标(1) X901(2) X903(3) X450（W49 或X88）(4) X442 (V92)(5) X405(6) X440（UD7 或X88）(7) X451（W49 或X88）举升门线束布线图标(1) X903(2) X902 (UVC)(3) X901(4) X911(5) X931（W49 或Z88）(6) J911 (Z88)(7) J915(8) X940(9) J905 (TB5)(10) X933(11) J907 (TB5)(12) J913(13) X920（W49 或Z88）(14) J903 (Z88)发动机舱线束布线图标(1) X100(2) X161(3) X160(4) X111(5) J115（TSH 或T26）11.3.2.2 电气示意图符号 电压指示灯一般图标符号说明蓄电池电压点火开关 – OFF 位置点火开关 – Accessory 位置点火开关 – Run 位置点火开关 – Start 位置 符号说明主要部件列表图标示意图上的图标用于链接至“主要电气部件列表”。

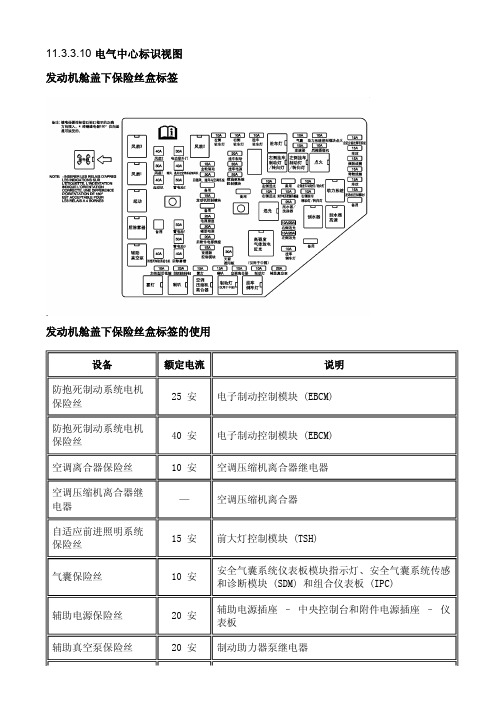

七、别克轿车主要线束布置图主要线束的布置如图9-1-87~图9-1-122所示。
图9-1-87 发动机舱左侧、支柱塔处线束布置1-两孔连接器（Two Stage Orifice Connector）2-C101连接器图9-1-88 发动机的上部右侧线束布置1-点火控制模块连接器C1 2-点火控制模块连接器C2 3-C102（至喷油器线束的在线连接器）图9-1-89 车辆的右前侧线束布置1-C142（至大灯总成的在线连接器）2-右侧中继灯连接器图9-1-90 车辆的左前侧线束布置1-左侧中继灯连接器2-前部灯线束图9-1-91 发动机舱的前面线束布置1-C105（冷却风扇跨接片）2-C105（发动机线束）3-RH发动机冷却风扇电动机4-LH发动机冷却风扇电动机图9-1-92 发动机舱的左侧线束布置1-C111 2-驻车空挡位置（PNP）开关3-驻车空挡位置（PNP）开关连接器C1 4- 驻车空挡位置（PNP）开关连接器C2 5-EBCM/EBTCM连接器6-C101 7-G119 8-A/C压力传感器连接器9-C171 10-G113 11-G113（自蓄电池）12-G117图9-1-93 发动机舱的右前侧线束布置1-C120图9-1-94 前大灯线束布置1-C141（LH）、C142（RH，图中未画出）2-位置灯3-转向灯4-角灯5-大灯（远光）6-大灯（近光）图9-1-95 右前轮处的线束布置1-右前轮速传感器2-C172（至发动机线束的在线连接器）图9-1-96 发动机舱的前右侧线束布置1-蓄电池2-发动机罩内辅助接线盒（UAMJB）3-G100（蓄电池搭铁）4-蓄电池负极接线柱图9-1-97 转向柱下方的线束布置1-制动灯开关连接器C1（IP线束）2-制动灯开关连接器C2（IP线束）3-C216（至SIR 系统IP组件的在线连接器）4-C201（至转向柱，IP线束的在线连接器）5-C215（至SIR 系统转向盘组件，IP线束的在线连接器）6-C215（至SIR系统转向盘组件，转向盘线束的在线连接器）7-C201（至转向盘线束的在线连接器）8-G203；9-制动灯开关连接器C2（转向柱线束）图9-1-98 仪表板的中央线束布置1-C242图9-1-99 仪表板的右侧后部线束布置1-收音机2-天线引线3-C290图9-1-100 前中央控制台线束布置1-收音机控制开关（后）2-收音机控制开关（后）连接器3-后加热器-A/C控制模块4-后加热器-A/C控制模块连接器图9-1-101 左前门（右前门与此相似）的线束布置1-电动车窗开关连接器2-电动外侧后视镜连接器3-P301 4-C301 5-LF收音机扬声器6-电动车窗开关连接器7-电动门锁电动机连接器8-外侧后视镜开关连接器9-电动车窗调节电动机连接器10-电动门锁开关连接器11-电动外侧后视镜开关连接器图9-1-102 乘员舱的右侧线束布置1-C352 2-P372 3-C302图9-1-103 前乘客舱左侧线束布置1-C311 2-车身主线束3-C312图9-1-104 后车门的线束布置1-电动车窗开关连接器2-点烟器连接器3-P701 4-C351 5-电动车窗调节器电动机连接器6-电动门锁电动机连接器7-电动车门微开开关连接器图9-1-105 左后轮（右后轮与此相似）处的线束布置1-P371（LH）及P372（RH）2-后轮速传感器3-C371（LH）及C372（RH）图9-1-106 车顶（乘员舱内部）的线束布置1-后视镜连接器2-阅读灯/门控灯连接器3-C390 4-顶灯连接器图9-1-107 后舱盖的内侧线束布置1-C915（至倒车灯的在线连接器）2-后舱盖释放执行元件电磁线圈连接器3-P430 4-P932 5-C410（至车身主线束的在线连接器）6-后舱盖微开开关连接器图9-1-108 左后舱（轮罩）处的线束布置1-G401（LH后架搭铁）2-P425（EV AP罐进口电磁阀连接器）3-C401图9-1-109 座舱内的线束布置1-C405（主体）2-燃油送进装置总成3-C405（燃油箱）4-燃油箱5-P375图9-1-110 车顶（乘员舱的内侧）线束布置1-C420图9-1-111 车辆的前部线束布置1-G101 2-角灯连接器（LH）3-C141 4-雾灯连接器（LH）5-外界空气温度表传感器连接器6-RH雾灯连接器7-喇叭连接器8-C142 9-角灯连接器（RH）10-UAMJB 连接器C3图9-1-112 发动机舱的前左侧线束布置1-G111图9-1-113 左发动机舱隔板上部的线束布置1-P101 2-G201图9-1-114 仪表板下、转向柱的右侧线束布置1-仪表板线束2-G203（收音机和IP电气搭铁）图9-1-115 乘员舱的左侧线束布置1-C301 2-C311 3-P371 4-C351 5-G301图9-1-116 左后车窗包裹架处的线束布置1-后窗除雾器连接器C1 2-G401 3-主线束图9-1-117 左后包裹架的下方线束布置1-C395（至电动天线的在线连接器）2-C410（至后舱盖锁释放电磁线圈的在线连接器）3-C402（至尾灯线束的在线连接器）4-G402 5-C390（至收音机天线的在线连接器）图9-1-118 右后窗包裹架处的线束布置1-C395（至电动天线组件的在线连接器）2-C399（至收音机天线的在线连接器）3-右后收音机扬声器连接器具4-C420（至中央高位安装制动灯的在线连接器）5-G402 6-C390（至车顶灯后侧部门控灯线束的在线连接器）图9-1-119 右侧隔板、IP下方的线束布置1-P100图9-1-120 后舱盖的线束布置1-C915（至后舱盖的在线连接器）2-P915 3-后舱盖图9-1-121 风窗的底部/发动机舱的顶部线束布置1-风窗刮水器电动机2-P103 3-P101图9-1-122 车辆的后部线束布置1-C401（LH）及C402（RH）2-尾灯/制动灯3-P401（LH）及C402（RH）。
6.4.3.1 发动机控制系统部件视图
图标
(1) 蒸发排放碳罐－车辆下部、右后轮后部
(2) 数据链接插头(DLC)
(3) 故障指示灯(MIL)
(4) 保险丝板-2
(5) 车速传感器(VSS)
(6) 主继电器
(7) 燃油泵继电器
(8) 发动机控制模块(ECM)
(9) 冷却风扇继电器－高速
(10) 空调压缩机继电器
(11) 冷却风扇继电器－低速
(12) 冷却风扇控制继电器
(13) 曲轴位置(CKP)传感器
(14) 氧传感器(O2S)
(15) 后加热型氧传感器(HO2S2)
(16) 凸轮轴位置(CMP)传感器
(17) 空气滤清器
(18) 进气温度(IAT)传感器
(19) 主节气门怠速执行器(MTIA)
(20) 进气歧管绝对压力(MAP)传感器
(21) 喷油器-4
(22) 可变几何形状进气系统(VGIS)电磁阀
(23) 蒸发排放(EVAP)控制清污电磁阀
(24) 发动机冷却液温度(ECT)传感器
(25) 爆震传感器
(26) 点火线圈
(27) 排气再循环(EGR)阀
(28) 发动机机油压力开关。
规格紧固件紧固规格应用规格公制英制数据链路连接器螺钉 2.5 牛米 22 英寸磅力车身控制系统示意图（模块电源，搭铁，参考电源分布示意图和电源模式）诊断起点 - 数据通信查阅“诊断系统检查 - 车辆”，开始系统诊断。
“诊断系统检查 - 车辆”将提供以下信息：● 不进行通信的控制模块的识别● 对所存储的故障诊断码 (DTC) 及其状态的识别使用“诊断系统检查 - 车辆”将确定开始车辆诊断的正确程序。
在进行系统故障诊断码或症状诊断之前必须执行这些操作。
控制模块 U 代码列表这个列表包括所有模块与 U 代码故障诊断码有关的数据通信及其说明，按字母顺序排列。
并非所有故障诊断码适用于所有车辆。
控制模块 U 代码列表DTC故障诊断码说明U0001 00高速 CAN 总线故障U0002 00高速 CAN 总线U0020 00低速 CAN 总线U0073 00控制模块通信总线 A 关闭U0073 71电子控制单元 HS 总线关闭U0073 72电子控制单元 LS 总线关闭U0074 00控制模块通信总线 B 关闭U0075 00控制模块通信总线“C”关闭U0100 00与发动机控制模块/动力系统控制模块 (ECM/PCM) 失去通信U0100 75与发动机/动力系统控制模块 (ECM) 失去通信U0100 7F与发动机/动力系统控制模块 (ECM) 失去通信U0101 00与变速器控制模块 (TCM) 失去通信U0101 75与变速器控制模块 (TCM) 失去通信U0102 00与分动箱控制模块失去通信U0104 00与巡航控制模块失去通信U0104 7F与巡航控制模块失去通信U0106 00与预热塞控制模块失去通信U0109 00与燃油泵控制模块失去通信U010F 00与空调控制模块失去通信U0111 00与蓄电池能量控制模块失去通信U0117 00与电子动力输出控制模块失去通信U0121 00与电子制动控制模块 (EBCM) 失去通信U0122 00与车辆稳定性控制模块失去通信U0123 00与横向偏摆率传感器模块失去通信U0128 00与驻车制动控制模块失去通信U0129 00与制动系统控制模块失去通信U0131 00与动力转向控制模块失去通信U0132 00与行驶平顺性控制模块失去通信U0134 00与后动力转向控制模块失去通信U0136 00与后差速器控制模块失去通信U0137 00与挂车制动控制模块失去通信U0140 00与车身控制模块失去通信U0141 00与车身控制模块 A 失去通信U0144 00与车身控制模块“D”失去通信U0146 00与网关A失去通信U0151 00与安全气囊传感和诊断模块 (SDM) 失去通信U0151 71与安全气囊传感和诊断模块 (SDM) 失去通信 - 接收到无效串行数据U0151 7F与安全气囊传感和诊断模块 (SDM) 失去通信 - 异常U0155 00与仪表板组合仪表 (IPC) 控制模块失去通信U0156 00与信息中心 A（驾驶员信息中心）失去通信U0158 00与抬头显示器失去通信U0159 00与驻车辅助模块（RPA） 失去通信U0160 00与音频警报控制模块失去通信U0164 00与暖风、通风与空调系统控制模块失去通信U0165 00与后暖风、通风与空调系统控制模块失去通信U0168 00与车辆安全控制模块失去通信U0170 00与安全气囊系统传感器 A（乘客感知系统）失去通信U0172 00与翻车传感器失去通信U0173 00与“安全气囊系统传感器 D” 失去通信U0181 00与前照灯高度调节控制模块失去通信U0184 00与收音机失去通信U0186 00与音频放大器失去通信U0191 00与电视失去通信U0194 00与数字式收音机 (DRR) 失去通信U0196 00与后音响控制模块失去通信U0198 00与远程通信控制模块失去通信U0199 00与车门控制模块 A（驾驶员侧车门模块）失去通信U0200 00与车门控制模块 B（乘客侧车门模块）失去通信U0208 00与座椅控制模块 A（驾驶员座椅模块/座椅位置记忆模块）失去通信U0209 00与座椅控制模块 B（加热型/通风型座椅模块）失去通信U0210 00与座椅控制模块 C（后排加热型座椅模块）失去通信U0214 00与遥控功能执行器失去通信U0230 00与后门模块失去通信U0232 00与左侧物体检测模块 (SOD) 失去通信U0233 00与右侧物体检测模块 (SOD) 失去通信U0236 00与转向柱锁模块 (CLM) 失去通信U023A 00与车辆摄像机控制模块（车道偏离警告）失去通信U0241 00与前照灯控制模块 A 失去通信U0249 00与后娱乐系统控制模块 B 失去通信U0255 00与前显示屏接口模块失去通信U0256 00与前控制接口模块失去通信U0257 00与前控制/显示屏接口模块失去通信U0293 00与 HP2 动力系统控制模块失去通信U180F控制模块通信总线 B 关闭U1000Class 2 数据链路故障U1016与发动机控制模块/动力传动系统控制模块失去通信U1017与发动机控制系统失去通信U1024与变速器控制模块失去通信U1026与分动箱控制模块失去通信U1040与电子制动控制模块失去通信U1064与车身控制模块/仪表板集成模块失去通信U1088与安全气囊传感和诊断模块失去通信U1096与仪表板组合仪表失去通信U1098与辅助信息中心失去通信U1099与抬头显示器失去通信U1100与“驾驶员信息和显示控制系统”失去通信U1128与收音机失去通信U1129与放大器失去通信U1133与迷你换碟机失去通信U1137与卫星数字音频接收系统 (DRR) 失去通信U1153与温度控制面板失去通信U1164与驾驶员侧车门开关失去通信U1165与乘客侧车门开关失去通信U1176与遥控功能执行器失去通信U1177与可折叠车顶控制器失去通信U1193与遥控门锁接收器失去通信U1255与 Class 2 失去通信U1300Class 2 数据链路低电平U1301Class 2 数据链路高电平U1305Class 2 数据链路高电平或低电平U1500 01设备之间的专用总线 1 对蓄电池短路U1500 02设备之间的专用总线 1 对搭铁短路U1511 00设备间专用总线与设备 1 失去通信U1512 00设备间专用总线与设备 2 失去通信U1513 00LIN 总线 1 和设备 3 失去通信U1650 00底盘系统专用总线控制器U1651 00底盘系统专用总线传感器U180F 00控制模块通信总线 B 关闭U1802 00与燃油泵控制模块失去通信U1812 00蓄电池能量控制模块总线 B 高速通信启用电路电压过低U1813 00蓄电池能量控制模块总线 B 高速通信启用电路电压过高U1814 00动力系统高速通信启用电路U1815 00在总线 B 上与驱动电机控制模块 A 失去通信U1816 00在总线 B 上与驱动电机控制模块 B 失去通信U1817 00在总线 B 上与混合动力动力系统控制模块失去通信U1818 00在总线 B 上与发动机控制模块/动力系统控制模块失去通信U1820 00在总线 B 上与制动系统控制模块失去通信U1821 00在总线 B 上与直流-直流转换器控制模块 A 失去通信U1822 00在总线 B 上与主动前轮转向系统 (AFS) 失去通信U1823 00在总线 B 上与防抱死制动系统 (ABS) 控制模块失去通信U1824 00与行驶平顺性控制模块失去通信U1825 00与座椅控制模块 (CAN) 失去通信U1826 71在总线“B”上与多轴加速度传感器模块失去通信 - 接收到无效串行数据U1826 72在总线“B”上与多轴加速度传感器模块失去通信 - 活动计数器不正确/未更新U1826 7F在总线“B”上与多轴加速度传感器模块失去通信 - 异常U1827 71在总线“B”上与方向盘转角传感器模块失去通信 - 串行数据无效U1827 72在总线“B”上与方向盘转角传感器模块失去通信 - 活动计数器不正确/未更新U1827 74在总线“B”上与方向盘转角传感器模块失去通信 - 信号保护计算值不正确U1827 7F在总线“B”上与方向盘转角传感器模块失去通信 - 异常U182A 00在总线 B 上与蓄电池能量控制模块失去通信U1842 00在总线 B 上与电子制动控制模块与发动机控制模块失去通信U1843 00在总线 B 上与电子制动控制模块与混合动力发动机控制模块失去通信U1862 00蓄电池能量控制模块与通信网关模块失去通信U1863 00起动机/发电机控制模块与车身控制模块失去通信U1865 00油加热器与发动机控制模块失去通信U1866 00蓄电池能量控制模块与车身控制模块失去通信U186A 00与分动箱控制模块失去通信U186B 00与变速器控制模块失去通信U1875 00驱动电机 A 控制模块与蓄电池能量控制模块失去通信U1876 00驱动电机 A 控制模块与发动机控制模块 (ECM)/动力系统控制模块 (PCM) 失去通信U1878 00驱动电机 B 控制模块与蓄电池能量控制模块失去通信U1879 00驱动电机 B 控制模块与发动机控制模块 (ECM)/动力系统控制模块 (PCM) 失去通信U1885 00蓄电池能量控制模块与 HP2 动力系统控制模块失去通信U1886 00蓄电池能量控制模块与发动机控制模块 (ECM) 失去通信U1888 00与蓄电池组失去通信U1897 00起动机/发电机控制模块与蓄电池能量控制模块失去通信U1899 00起动机/发电机控制模块与发动机控制模块/动力系统控制模块失去通信U189A 00直流-直流转换器控制模块 A 与 HP2 动力系统控制模块失去通信U2099 00高速通信启用电路U209A 00高速通信启用电路电压过低U209D 00蓄电池能量控制模块高速通信启用电路电压过高U2100 00控制器局域网 (CAN) 总线通信U2100 47控制器局域网 (CAN) 总线通信U2102 00总线上控制器比编程的少U2103 00总线上控制器比编程的少U2105 00与发动机控制模块失去通信U2106 00与变速器控制模块失去通信U2107 00与车身控制模块失去通信U2108 00与防抱死制动系统/牵引力控制系统失去通信U2109 00与动力系统控制模块失去通信U2110 00与底盘多个控制系统失去通信U2111 00与转向系统控制模块失去通信U2112 00与电子悬架控制 (ESC) 失去通信U2113 00与传感和诊断模块 (SDM) 失去通信U2114 00与乘客感知系统或儿童座椅位置传感器失去通信U2115 00与（安全气囊控制系统）失去通信U2116 00与组合仪表失去通信U2117 00与信息显示器失去通信U2118 00与抬头显示器 (HUD)失去通信U2119 00与日间行车灯控制模块失去通信U2120 00与自动前照灯高度调节控制模块失去通信U2121 00与收音机显示屏失去通信U2122 00与收音机失去通信U2123 00与换碟机 (CDX) 失去通信U2124 00与音频放大器失去通信U2125 00与远程通信单元失去通信U2126 00与移动通信控制系统失去通信U2127 00与前暖风、通风与空调系统控制模块失去通信U2128 00与后暖风、通风与空调系统控制模块失去通信U2129 00与遥控功能执行器 (RFA) 失去通信U2130 00与驾驶员侧车门模块 (DDM) 失去通信U2131 00与驾驶员座椅模块 (DSM) 失去通信U2132 00与乘客侧车门模块 (PDM) 失去通信U2133 00与乘客侧座椅模块 (PSM) 失去通信U2134 00与后车门模块 (RDM) 失去通信U2135 00与后集成模块 (RIM) 失去通信U2136 00与后视镜位置记忆模块 (MMM) 失去通信U2137 00与车辆防盗系统 (VTD) 失去通信U2138 00与转向柱锁模块 (CLM) 失去通信U2139 00与转向柱集成模块 (CIM) 失去通信U2140 00与发动机舱盖下电气中心 (UEC) 失去通信U2141 00与后电气中心失去通信U2142 00与横向偏摆率传感器 (YRS) 失去通信U2143 00与方向盘转角传感器 (SAS) 失去通信U2144 00与距离传感巡航控制模块失去通信U2145 00与驻车辅助系统 (PAS) 失去通信U2146 00与换档杆模块 (SLM) 失去通信U2147 00与辅助加热器系统 (AHS) 失去通信U2148 00与天窗模块 (SRM) 失去通信U2149 00与轮胎气压监测 (TPM) 系统失去通信U2150 00导航电子控制单元 (ECU) 网关通信U2151 00导航电子控制单元 (ECU) 通信U2152 00导航总线请求电路低电平U2153 00导航电子控制单元 (ECU) - 车辆信息通信系统 (VICS) 通信电路U2160 00与转向控制系统传感器失去通信U2161 00与仪表板集成模块 (DIM) 失去通信U2162 00与仪表板集成模块 (IPM) 失去通信U2163 00与左后车门模块 (LRDM) 失去通信U2164 00与右后车门模块 (RRDM) 失去通信U2165 00与驾驶员侧车门开关 (DDS) 失去通信U2166 00与驾驶员位置模块 (DPM) 失去通信U2167 00与遥控门锁接收器 (RCDLR) 失去通信U2168 00与左侧物体检测模块 (SOD) 失去通信U2169 00与右侧物体检测模块 (SOD) 失去通信U2170 00与四轮驱动 (4WD) 离合器失去通信U2171 00与后排座椅娱乐系统 (RSE) 失去通信U2172 00与数字式收音机 (DRR) 失去通信U2173 00与被动式进入和被动式起动系统失去通信U2174 00与驻车加热器系统失去通信U2175 00与专用车辆模块失去通信U2176 00与动力输出 (PTO) 控制模块失去通信U2177 00 与巡航控制模块失去通信U2178 00与挂车接口模块失去通信U2179 00与电视模块失去通信U2180 00与可折叠车顶控制模块失去通信U2181 00与活动车顶模块失去通信DTC B1000诊断说明● 在使用本诊断程序前，执行“诊断系统检查 - 车辆”。
