无钥匙进入与点火PEPS培训教程

7 无钥匙进入及点火PEPS培训教程在现代汽车技术中，7 无钥匙进入及点火 PEPS（Passive Entry Passive Start）系统为驾驶者带来了极大的便利和舒适体验。

这一系统省去了传统钥匙插入和转动的繁琐操作，让车辆的进入和启动变得更加便捷和智能。

接下来，让我们深入了解 7 无钥匙进入及点火 PEPS 系统的工作原理、功能特点以及使用注意事项。

一、7 无钥匙进入及点火 PEPS 系统的工作原理7 无钥匙进入及点火PEPS 系统主要由控制模块、钥匙、低频天线、高频接收器以及相关的执行机构组成。

当车主携带合法钥匙靠近车辆时，车辆周围布置的低频天线会向周围发送低频信号。

钥匙接收到低频信号后，会被激活并向车辆发送包含其身份信息的高频信号。

车辆上的高频接收器接收到钥匙的高频信号后，将其传递给控制模块进行验证。

控制模块会将接收到的钥匙身份信息与预先存储在车辆系统中的信息进行比对。

如果验证通过，控制模块将向相关的执行机构发送指令，如解锁车门、允许点火等操作。

二、7 无钥匙进入及点火 PEPS 系统的功能特点1、无钥匙进入车主只需携带钥匙靠近车辆，车门即可自动解锁。

无需再从口袋或包中取出钥匙进行操作，大大提高了便利性。

2、无钥匙点火在车内，只要钥匙在有效范围内，按下点火按钮即可启动车辆，无需插入钥匙。

3、智能防盗由于钥匙与车辆之间的通信采用了加密技术，大大提高了车辆的防盗性能。

只有合法的钥匙才能与车辆进行通信并实现相应的操作。

4、记忆功能系统可以记忆不同钥匙对应的个性化设置，如座椅位置、后视镜角度、音响设置等。

当使用不同钥匙进入车辆时，系统会自动调整到对应的设置。

5、远程控制一些车型的 7 无钥匙进入及点火 PEPS 系统还支持通过手机 APP 等方式进行远程控制，如远程解锁、启动车辆预热等功能。

三、7 无钥匙进入及点火 PEPS 系统的使用注意事项1、钥匙电池钥匙内的电池需要定期更换，以确保系统的正常工作。

第22单元汽车电子与电器系统及检修无钥匙进入及启动系统A6单元目标 了解无钥匙进入系统的组成熟悉无钥匙进入系统的工作原理熟悉无钥匙进入系统的操作方法单元目录概述系统的组成 系统的操作 系统诊断 单元总结概述无钥匙进入系统并非取消了车钥匙，而是具有只要携带钥匙在身，不必使用钥匙就可以开闭车门及启动发动机的功能。

相比于遥控钥匙控制的门禁系统，无钥匙进入系统具有以下两个明显的优势：不必使用钥匙，只需随身携带，开门、上锁方便快捷采用双向通信认证，在抗干扰和防盗方面更加安全无钥匙进入系统的全称为无钥匙进入及启动系统，称之为PEPS （Passive Entry Passive Start）系统。

主要由以下部件组成：车身控制模块(BCM)PEPS系统控制模块带UID(User Identification Device)的遥控钥匙遥控接收器RFA天线车门开锁开关；车门上锁开关；门锁电机；备用天线；车身控制模块车身控制模块（以下简称BCM）（图21 1）是一个多功能控制模块，一般安装在驾驶室内仪表台的下方。

车身控制模块在PEPS系统中的作用有两方面：验证启动信息确定和执行遥控钥匙的请求信号无钥匙进入系统模块Array PEPS系统模块一般安装在驾驶室内仪表台内部，其主要作用是识别遥控钥匙的位置，并控制相关门锁电机打开相应的车门锁栓遥控钥匙遥控钥匙是一个多功能遥控器，Array主要功能包括三部分：遥控上锁或开锁。

接收天线发出的钥匙身份识别请求信号，并发射反馈信号。

内含阻断式防盗芯片，可以在钥匙电量不足的情况下利用备用天线启动车辆。

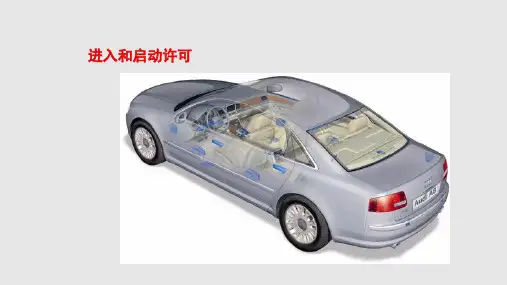

PEPS系统共有六个发射天线，车外天线和车内天线各有三个。

车外天线包括左侧车门天线、右侧车门天线和后保险杠天线；车内天线包括前控制台天线、后控制台天线和后备箱内部天线。

遥控接收器（以下简称RFA ）一般位于驾驶室内前挡风玻璃上方或顶棚上，其主要功能就是接收遥控钥匙发来的无线电信号，并对无线电信号进行处理后，以数据信息的方式通过车载网络传送给BCM。

PEPS系统介绍目录PEPS系统介绍 (1)1、什么是PEPS (2)2、传统PEPS (2)2.1PEPS系统架构图 (2)2.2PEPS硬件框图 (3)2.3PEPS控制器MCU选型参考(NXP) (3)2.4低频驱动器LF Driver(NXP) (4)2.5超高频接收器UHF Receiver (4)2.6钥匙端应用芯片 (5)3、PEPS系统功能 (6)3.1PE功能（无钥匙进入） (6)3.2PS功能（无钥匙启动） (6)3.3RKE功能 (8)3.4启动开关LED指示 (8)3.5远程功能 (8)3.6报警提示 (9)4、数字钥匙系统（BLE+NFC+UWB） (9)4.0.1数字钥匙系统性能参数 (10)4.0.2数字钥匙整车布置 (11)4.1NFC系统 (11)4.2BLE系统 (14)4.3UWB系统 (16)1、什么是PEPS无钥匙进入及启动系统简称PEPS（Passive Entry Passive Start）系统，由控制器、智能钥匙中的射频（RF）发射器和汽车端的接收器、LF驱动天线、启动开关等组成。

当钥匙在有效范围内，车主拉动车门或按下一键启动开关，相应的模块会发送终端信号来唤醒主控制器，开始整个通信过程。

整个过程无需使用钥匙，即可打开车门或者启动发动机。

2、传统PEPS2.1PEPS系统架构图PEPS系统组件：1、PEPS系统控制器：负责功能逻辑处理，钥匙定位，LF天线驱动，RF信号接收，ESCL控制2、电子钥匙：负责发送遥控命令、发送位置信号3、LF天线：负责发送LF信号（125KHz/134KHz）4、启动开关：负责触发启动点火信号，IMMO认证5、门把手：负责触发解闭锁信号、发送LF信号6、ESCL:锁止方向盘管柱，防盗2.2PEPS硬件框图2.3PEPS 控制器MCU 选型参考(NXP)MCU 选型参考较多，以下仅为NXP 品牌选型参考；非收了NXP 广告费，只是懒得整理更多2.4低频驱动器LF Driver(NXP)LF Driver主要品牌有NXP、ATMEL、TI等方案，以下为NXP品牌选型参考，其他品牌未有整2.5超高频接收器UHF ReceiverUHF receiver常见品牌较多，如TI、NXP、INFINEON、ATMEL等，以下为NXP品牌列举，其他品牌未有整理，不列出，常见ATMEL ATA5781;INFINEON TDA5235等。

科鲁兹无钥匙进入和启动_PEPS_系统及故障案例分析维修技巧Service Technic科鲁兹无钥匙进入和启动(PEPS)系统及故障案例分析文/河南郑州刘勤中技术的发展推动了产品的更新，汽袋或钱包中取出。

只要拉动驾驶位的门把和客户记录。

目前这一功能已经可以使车进入系统由原先的机械钥匙已发展为遥手即可激活车内无线射频识别收发器中的用，中高级轿车的顶级配置也大都采用了控系统，随着无线射频识别技术的广泛运唤醒模式。

此时无线射频识别收发器会扫无钥匙进入系统，并且市场销售和客户反用和汽车市场的需求，遥控进入系统被无描周围区域，以识别、寻找钥匙或智能馈都非常好，它所带来的便利和安全已经钥匙进入系统替代已经成为必然趋势。

卡中嵌入的无线射频识别芯片的特定ID代被用户接受和认可。

无线射频识别技术在汽车中最早的应用是码。

一旦找到，安全算法会确定该芯片是一、普通遥控门锁系统199<3-1994年的汽车电子发动机防盗技否合法并决定是否打开车门，便捷功能由在介绍无钥匙进入系统之前，为对术。

200<3年在恩智浦半导体(当时为飞利此开始。

一旦车主身份得到确认，系统会比普通遥控门锁系统和PEPS系统的区浦半导体)的领导下，现在汽车中集成无验证钥匙是否在车内，如果在的话，只需别，先简单说明一下普通遥控门锁系统的线射频识别技术的主要应用是“无钥匙进按一下仪表板上的按钮即可启动车辆。

用工作原理。

入”。

“无钥匙进入”要求驾驶者在汽车户还可通过嵌入式计算机内存和无线通信遥控门锁系统主要有以下部件组附近即可，而不必将钥匙链或智能卡从口的结合，在钥匙或卡中存储服务、维修成：遥控门锁发射器、遥控门锁接收图1 门锁执行器控制电路48·July栏目编辑：梁成江 zyg@motorchina4>#ff66ff'>图 2 行李厢释放控制电路器(代号K77)、车身控制模块BCM(代号1.当按下车门锁止或车门解锁按钮以后，首先进行身份验证，验证通过后驱K9)，还有相应的4个车门的中央门锁执时，钥匙内的遥控门锁发射器发出相应动与之直接相连的相应车门的中央门锁执行器、油箱盖释放执行器和行李厢盖释放信号，遥控门锁接收器(代号K77)负责接行器，油箱盖释放执行器，如图1所示。

汽车维修2020.2无钥匙进入及起动PEPS系统常见故障分析习健伟卢强配置无钥匙进入及起动PEPS （Passive Entry Passive Start ）系统的汽车，当钥匙在有效范围内，车主拉动车门或按下一键起动开关，无需使用钥匙，即可打开车门或者起动发动机。

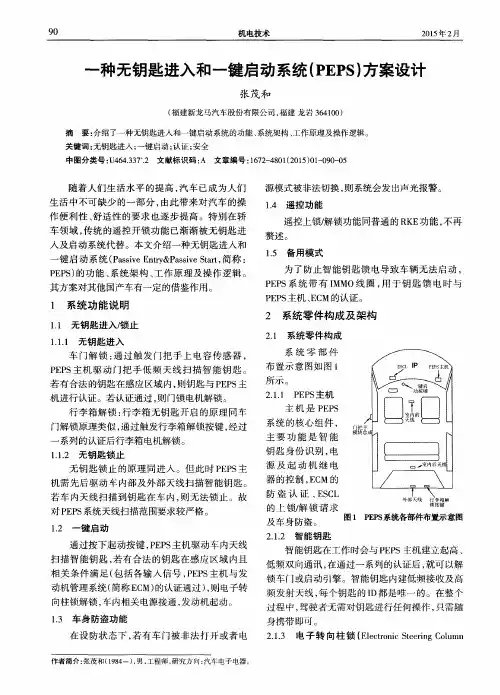

一、PEPS 系统概述PEPS 系统一般由PEPS 控制器（PSE ）、智能钥匙（ID ）、一键起动开关、车内低频天线（LF ）、备用天线、门把手天线（HSU ）、电子转向柱锁（ESCL ）等组成。

1.PEPS 控制器（PSE ）PEPS 控制器简称PSE ，它是PEPS 系统的控制中枢，负责与其它系统信息交互，并执行相关动作。

同时PEPS 控制器还是电源管理系统，负责整车电源状态管理，整车的ACC 、ON 电源都来自PEPS 。

2.智能钥匙（ID ）智能钥匙是PEPS 系统负责人机交互的工具，它通过门把手低频天线、后保低频天线与PEPS 控制器进行低频交互，实现无钥匙进入车辆。

同时，通过车内低频天线与PEPS 控制器进行低频交互，确认钥匙的位置及合法性，为无钥匙起动做准备。

3.一键起动开关一键起动开关也是PEPS 系统负责人机交互的工具，车主通过按动它向PEPS 系统发出电源切换、发动机起动、关闭请求信号。

4.车内低频天线（LF ）车内低频天线是PEPS 系统车内低频信号发射工具，通过低频天线可以探测车内是否存在智能钥匙。

5.备用天线备用天线用于在智能钥匙没有电量时，将钥匙放在天线旁边，进行无源近场低频通讯，达到钥匙认证的目的。

6.门把手天线（HSU ）门把手天线用以在车主按下门把手按钮时，产生低频信号，搜寻信号范围内的智能钥匙，从而达到钥匙身份认证目的。

7.电子转向柱锁（ESCL ）电子转向柱锁功能与普通点火锁锁止功能类似，用以车辆停车后，对车辆转向管柱进行锁止，提升车辆防盗性能。

二、PEPS 系统主要功能及工作原理1.无钥匙进入功能（PE ）：开锁功能当门把手被按下时，门把手天线触发钥匙与PEPS 控制器进行认证，如果认证成功，智能钥匙进入性能即可实现，同时PEPS 控制器就会向车身控制器发送开锁请求，车门即开锁。

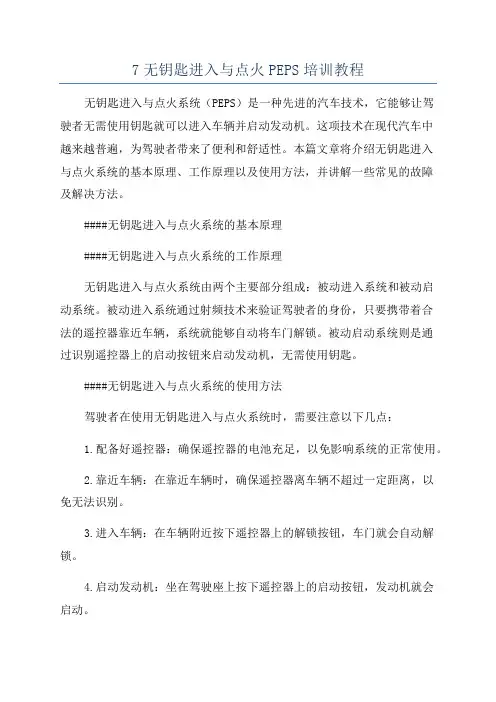

7无钥匙进入与点火PEPS培训教程无钥匙进入与点火系统（PEPS）是一种先进的汽车技术，它能够让驾驶者无需使用钥匙就可以进入车辆并启动发动机。

这项技术在现代汽车中越来越普遍，为驾驶者带来了便利和舒适性。

本篇文章将介绍无钥匙进入与点火系统的基本原理、工作原理以及使用方法，并讲解一些常见的故障及解决方法。

####无钥匙进入与点火系统的基本原理####无钥匙进入与点火系统的工作原理无钥匙进入与点火系统由两个主要部分组成：被动进入系统和被动启动系统。

被动进入系统通过射频技术来验证驾驶者的身份，只要携带着合法的遥控器靠近车辆，系统就能够自动将车门解锁。

被动启动系统则是通过识别遥控器上的启动按钮来启动发动机，无需使用钥匙。

####无钥匙进入与点火系统的使用方法驾驶者在使用无钥匙进入与点火系统时，需要注意以下几点：1.配备好遥控器：确保遥控器的电池充足，以免影响系统的正常使用。

2.靠近车辆：在靠近车辆时，确保遥控器离车辆不超过一定距离，以免无法识别。

3.进入车辆：在车辆附近按下遥控器上的解锁按钮，车门就会自动解锁。

4.启动发动机：坐在驾驶座上按下遥控器上的启动按钮，发动机就会启动。

####无钥匙进入与点火系统的常见故障及解决方法1.遥控器无法识别：可能是遥控器电池不足或遥控器与车辆的射频通信受阻，此时需要更换遥控器电池或将遥控器靠近车辆重新尝试。

2.车门无法解锁：可能是车辆内部的接收器故障或射频通信异常，此时需要进行系统诊断并及时更换故障部件。

3.发动机无法启动：可能是车辆的启动系统故障或遥控器与启动系统不匹配，此时需要检查车辆的起动系统并重新配置遥控器。

总的来说，无钥匙进入与点火系统使驾驶者的驾驶体验更加便捷和舒适，但也需要注意系统的正常使用和可能出现的故障。

通过了解系统的工作原理和常见故障及解决方法，可以更好地使用和维护无钥匙进入与点火系统。

希望本篇文章对您有所帮助，感谢阅读！。

「技术解析」PEPS：无钥匙进入及启动系统汽车，无钥匙进入和启动系统无钥匙进入及启动系统简称PEPS（Passive Entry Passive Start）系统.功能· 传统遥控钥匙（RKE）系统的全部功能，如遥控解闭锁及遥控升降窗等;· 无钥匙解锁，按下门把手请求开关或触碰门把手感应区域，车门自动解锁;· 车主只需按动按键或旋转旋钮即可启动发动机。

今天飞哥不谈五花八门的车型与体验，只聊一些轻度的汽车工程知识。

系统概述及总成PEPS，它采用先进的RFID（无线射频识别）技术，实现无需按动遥控器即可进入车内以及一键启动发动机等功能。

PEPS具有更加智能化的门禁管理,更高的防盗性能，已经成为汽车电子防盗系统应用的主流。

进入车辆/开锁功能PEPS的组成部件1、门把手大多数车型的门把手无钥匙开关是按钮式，少数为电容触摸式。

从使用体验上来看，肯定是电容式更优雅从容，但零件成本也更高。

2、低频天线由于低频信号传输距离短，因此通过布置多个天线来覆盖四门+后备箱/后举门，确保车主无论开哪个门都能实现无钥匙开关。

3、车钥匙车钥匙一般能接受低频触发信号，同时传输高频解锁信号。

4、RFR高频接收器接收钥匙发出的高频解锁信号，并发送信息给车锁模块。

PEPS的工作逻辑先解释一个技术细节：为什么触发信号用低频，解锁信号用高频？低频信号：短距离传输，承载信息量少。

即使不考虑车锁配对的信息量，如果把低频信号用于解锁信号，无钥匙进入没问题，但失去了长距离遥控解锁的能力。

高频信号：长距离传输，承载信息量大。

高信息承载量让高频信息成为越来越复杂的解锁代码的载体。

同时，长距离传输的特性也让遥控解锁成为了可能。

1. 车主携带钥匙来到车边，通过拉门把手或按压按钮，告诉车我要开锁/点火。

此时门把手/按钮发送启动信号给低频天线；2. 低频天线发出低频触发信号；3. 车钥匙接收了低频触发信号，于是发出高频解锁信号；4. RFR接收高频解锁信号，通知整车解锁/点火。

汽车⽆钥匙开门和⽆钥匙启动系统（PEPS）汽车⽆钥匙开门和⽆钥匙启动系统(PEPS)摘要：⽬前随着PEPS的出现，彻底改变了汽车安防的应⽤前景，给⽤户带来了全新的舒适和便利的体验；车主在整个驾车过程中都完全不需要使⽤钥匙，只是随⾝携带。

⽬前TI的⽅案在很多车型中⼤量的应⽤，⽬前采⽤的AES加密算法的平台。

本设计运⽤TI最新的CRAIDAES产品RF430F51xx设计为钥匙端，TRF4140作为汽车的基站端。

当车主进⼊车⼦附件的有效范围内，车⼦会⾃动检测钥匙并进⾏⾝份识别，合法⾝份就会打开车门或者后备箱；当车主进⼊车内，只需要按引擎启动按钮，车⼦会⾃动检测钥匙的位置，判别钥匙是否在车内，如果在车内，就可以成功发动引擎。

通过PEPS，低频和超⾼频的通讯，双重的认证，⼤⼤提⾼车辆的安全性。

关键词：PEPS, TRF4140, RF430F51xx, CC1101Q1, TMS570, CAN, LIN1、TI的PEPS 市场情况TI的RFID产品在汽车领域了四代产品在很多汽车⼚商中得到很⼤的应⽤，从下⾯的图⽚可以看出已经在很多车型中得到⼤量的应⽤，TI MCU-RF会继续在该领域进⾏持续的投⼊，⽬前的市场情况如下：超过20年的在RFID领域的成功应⽤已有4代PE产品投放到市场2012年出货量：超过１千万的PEPS器件在市场中应⽤；最优性能的AES产品系列2、设计⽅案系统框图和⼯作过程描述：考核PEPS系统好坏的主要两⼤参数：车内外的区域检测精度和钥匙端的功耗；下⾯我们会介绍TI在这些⽅⾯的优势：钥匙端我们参⽤是TI 低功耗的MSP430F5172和TI⾼性能的低频前端(MRF26)封装在⼀起, 低频驱动采⽤是最新的四路驱动的射频IC---TRF4140构成；基本框架如下图所⽰：当车钥匙靠近感应区域时，只要触及车门把⼿，这是就会触发TRF4140发送低频信号，如果这个信号与RF430中的wake pattern值⼀致，RF430F51xx将会被唤醒。

无匙启动正确起步方法
无匙启动车辆是一种使用无线信号来启动车辆引擎的技术。

以下是正确的无匙启动车辆的方法：
1. 确保车钥匙电池有足够的电量。

当车钥匙电池电量低时，无匙启动可能无法正常工作。

2. 靠近车辆。

无匙启动需要车钥匙与车辆之间的无线信号。

3. 按下车钥匙上的按钮。

大多数无匙启动车辆都有一个按钮，用于启动或停止引擎。

按下此按钮即可启动车辆。

4. 等待车辆启动。

一旦你按下按钮，车辆应该能够启动。

几秒钟后，引擎会自动启动。

5. 在车钥匙离开车辆前将车辆关掉。

一旦你完成了无匙启动，你可以将车辆关掉，方法是按下车钥匙上的按钮。

请注意，无匙启动的车辆可能还有其他特殊要求或步骤，具体取决于车辆的品牌和型号。

因此，请在使用之前查阅您的车辆所有者手册，了解详细的操作步骤。
