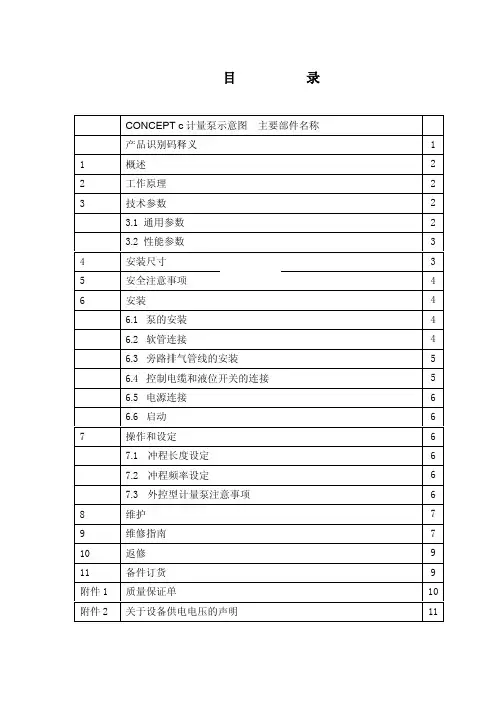

c计量泵示意图

c计量泵示意图

-5-
6.5 电源连接
Ø 将电源插头插到电源插座上 注意 一定要保证电源电压同计量泵标牌上的识别码的电压等级一致 如遇 到电感性负载与计量泵并行接入电源的情况 则需要使用与电源隔离的开关 触点 例如继电器或接触器
6.6 启动 Ø 对于外部控制型的计量泵 如果激活了外控锁定 为了使其引液 必要时
要取消外控锁定 将冲程长度调节钮 2 设定到 100% 冲程频率选择开关 1 设定到
Ø 旋松排气阀约一圈 Ø 启动泵并运行 直到在排液管线或排气阀处可看到液体出现 Ø 对于没有排气阀的泵 可松开泵头的排液管线或使用多功能阀 Ø 泵启动正常后 关闭排气阀 10 或重新装好注射阀上的输送管线
7 操作和设定
7.1 冲程长度设定 通过冲程长度调节钮 2 进行设定
7.2 冲程频率设定
冲程频率通过频率选择开关 1 设定
允许环境温度 -10 +45
电源 230V 50/60Hz -10% +6%
115V 50/60Hz -10% +6%
输入功率
冲程频率
输入功率
90 冲程/分钟
12W
120 冲程/分钟
16W
180 冲程/分钟
24W
防护等级 IP65
绝缘等级 F
外部触点控制 选购 无源触点脉冲信号
脉宽 20ms
触点负载 5V 0.5mA
CONCEPT c 系列电磁驱动隔膜式计量泵的额定排量在 0.7-23L/h 范围内 相 应的最大输出压力为 16-1.5 bar 泵的出口排量可以根据冲程长度调节钮和冲程频 率选择开关调节 LED 发光二极管指示各种运行状态和报警
3 技术参数
3.1 通用参数
重复计量精度 -5 +15%

脉冲式 GLM 机械隔膜计量泵 安装、操作和维护手册说明书

脉冲式 GLM 机械隔膜计量泵 安装、操作和维护手册说明书

PULSA GLM ®机械隔膜计量泵服务手册编号: IOM-GLM-DM7-003 安装、操作和维护手册适用型号：GLM7Pulsafeeder工厂服务政策如果您的Pulsafeeder泵存在任何问题，请首先查看操作和维护手册中的故障排除指南。

如果该问题在手册中未涉及或者无法解决，请联系您当地的Pulsafeeder授权销售代表，或联系我们的技术服务部，以获取进一步的帮助。

届时将由经过专业培训的技术人员为您诊断故障，并提供解决方案。

解决方案可能包括购买更换部件或将设备返还工厂以供检测和维修。

所有退修品都需具有Pulsafeeder出具的退修品作业和管理号码。

Pulsafeeder技术人员对原部件检查完毕后，将对保修品进行维修所购买的部件费用存入用户名下。

作为故障部件返还的保修部件，如果经测试后运行良好，那么该部件将被送还给发送方，运费由其承担。

电子部件的更换均不接受信用担保。

对于保修范围外的任何维修和改动，需要收取基准费用和更换零部件的相关费用。

安全注意事项：1. 对该设备进行安装或维护之前，请阅读并理解所有相关说明和文件。

2. 请遵守所有特殊说明、备注和注意事项。

3. 在安装、调节和维护过程中，请小心操作并运用良好的常识进行判断。

4. 请确保在设备安装、维护和操作过程中，遵守您所在公司和工厂的所有安全及工作程序和标准。

©2014 Pulsafeeder公司版权所有。

保留所有权利。

本文件信息可能随时更改，恕不另行通知。

未经Pulsafeeder 公司书面授权，除了用于购买方的个人用途以外，严禁对该刊物的任何内容进行复制，严禁在可检索的系统中存放，严禁以任何形式或任何电子或机械途径，包括影印和录音等方式进行传播。

目录1.引言 (4)2.操作原理 (4)2.1 泵头组件 (5)2.2 控制组件 (5)2.3 齿轮减速组件 (5)3.设备检查 (6)4.存储 (6)5.安装 (6)5.1 场地 (6)5.2 管道系统 (7)5.3 入口压力要求 (7)5.4 出口压力要求 (8)6.设备启动 (9)6.1 紧固件检查 (9)6.2 输出调节 (9)6.3 泵头灌注和维护 (10)6.4 泵头灌注 (11)6.5 校准 (13)7.维护 (14)7.1 隔膜拆卸和重新安装 (16)7.2 隔膜轴封 (18)7.3 止回阀 (19)7.4 塑料连接器式止回阀的拆卸与安装 (20)7.5 金属螺栓紧固式止回阀的拆卸与安装 (21)7.6 马达的拆卸与安装 (23)8.备件 (24)8.1 KOPkit方案 (24)8.2 订购KOPkits或备件 (24)8.3 备件包编号： (25)9.编码识别 (25)10. 故障排除 (26)11. 管道附件 (28)12. 外形尺寸图 (29)13. 零件图和零件清单 (31)31. 引言GLM® DM7计量泵是一种容积式、机械操作的往复式隔膜泵。

米顿罗G系列M型隔膜计量泵使用说明书GM_HC.339-0080-000.02_2013.RevG

米顿罗G系列M型隔膜计量泵使用说明书GM_HC.339-0080-000.02_2013.RevG

2.2 泵的保存
临时性保存 ( 少于六个月 )
在原来包装内部加 一 层保护，从而与外界环境隔离 。 如在潮湿气候条件下，校长期保存程
序进行 。 长期性保存(长于六个月 ) 设备保存的基本条件是防止内、外部零件的腐蚀 。 此类腐蚀是由昼夜变化、季节变化所造
成的 。 阻止由于此类变化引起的水蒸汽和其他有害 气 体的产生是不现实的，所以必须保护设备
吸程
最大吸程 2m 水柱
3
第 2 节安装
2 . 1 开箱
当承运人接受泵时，泵就将从工厂或代理商的仓库运往用户 。一 切在运输过程中发生的损
坏，客户都应立即通知承运人并要求索赔 。
在正式接收前，仔细检查运输包装，确认在运输过程中没有发生损坏 ， 打开包装，确认所 有物品包括 附件都完好，数量正确，并与装箱单核对无误 。
图 11 GM0002 -GM0010 高粘度液力端
囱 12
GM0025- GM0050 PVC , PVDF
&混合物液力端
图 13 GM0025 -G M0050 不锈钢和浆料液力端 图 14 GM0025-G M0050 高粘度液力端 图 15
图
GM 0090-GM0500 中间段 16 GM0090-G M0500 PVC , PVDF
维修或更换将以现场服务或设备返广两种形式进行 I 视具体情况而定 。
自
第 1 节说明
川综述
录
'A
1. 2
工作原理
句， ， 缸句‘ d
1.3性能参数 第 2 节安装
2. 1 开箱
A丛寸
A"丁 A寸 U，、dp3roforor00
2 .2
2.3
2.5

胜瑞兰计量泵样本-产品介绍

胜瑞兰计量泵样本-产品介绍

316SS
316SS
F316S 316SS
316S
PTFE 覆氟橡胶
316S
附件
S
S
S
标准配置电机性能参数
提供系统所需附件如：过滤器、校正柱、缓冲器、安全 供电电源:380V-50Hz-三相/220V-50Hz-单相
阀或背压阀等,其中安全阀为必选项.
防护等级: IP55 另有防爆型电机, 异电压/不同频率电机可选择. 所有电
备件与附件
维修备件包 维修备件包含所有设备易损件，可以帮助用户缩短设备维修时间，以
最快速度恢复生产。如果采用维修备件包进行预防性维护，可以保证设备长期稳定运行。
背压阀 安装背压阀可以避免计量泵进出口之间压差过小导致的虹吸现象，从而保证
计量泵的计量精度。通常出厂设定压力为0.2MPa。
安全阀 安全阀可以避免系统超压导致的设备损坏或管路损坏。一旦管路阀门关闭或堵塞，
PVC/PVDF: 1" NPT F 316SS: 1" NPT M PVC/PVDF/316SS 入口: 1-1/2" NPT 出口: 1" NPT
PVC/PVDF: 1-1/2" NPT F
316SS: 1-1/2" NPT M 请咨询工厂
液力端
编码 描述
连接
P
PVC 液力端
S
316 液力端
F
PVC
PVD F
316S S
MC0750~1200
PVC D1） S1）
PVD F
D1）
S1）
316S S D1）
S1）
MC0170~0430
PVC
PVD F
316S S

计量泵使用说明书

计量泵使用说明书
(二 )隔 膜泵工作原理
:
电动机经联轴器与蜗杆联接 ,并 带动蜗轮 、N轴 (偏 心轮 )运 转 ,N轴 (偏 心轮 ) 通过连杆带动柱塞作往复运动 。当柱塞 向后移动时,液 压腔 内产 生负压 ,使 膜片向后挠 曲变形 ,介 质腔也产生负压 ,此 时出 口单向阀关闭,进 口单向阀打开 ,介 质从进 口管路 进入介质腔 内,柱 塞至后止点时,吸 液过程结束 ;当 柱塞向前移动时 ,液 压腔中的液压 油推动膜片向前挠 曲变形 ,介 质腔容积减小 ,压 力加大 ,使 进 口单 向阀关闭,出 口单向 阀打开 ,介 质排出介质腔进入出口管路 ,柱 塞连续往复运动 ,泵 即可连续输送介质 。当 转动计量泵上部的调节手柄时 ,N形 曲轴可上下移动 ,使 安装于曲轴上 的滑块偏心量发 生变化 ,可 在 0~100%范 围内无级调节计量泵流量 。 在运行过程中,当 液压腔 内压力高于额定值时,泄 压阀起跳 ,释 放出来的液压油通 过回油管进入油池 ;当 液压腔 内的液压油不足时 ,补 油阀自动开启 ,油 池 内的液压油通 过补油管进入液压腔 。液压腔 内压力始终保持平衡是膜片使用寿命长的重要因素之一 。 二 阀组内的排气 阀可使液压腔 内少量空气排出,避 免气阻现象 ,`确 保正常运行 。在 排气过程中,可 能会有极少量液压油经回油管一起排出,这 是正常现象 。每台计量泵在 出厂前 ,内 循环压力平衡系统 已调至理想状态 ,使 用中一般不必再调整 。
按以下步骤操作 :装 要泵头 ,拧 下整个油杯 (原 结构 )或 二 阀组 (新 结构 ),用 手盘动计 量泵 ,使 柱塞缓慢前后运动 ,通 过接板上 的小孔加入液压油 ,直 到加满并无气泡冒出为 止 ,然 后装上 油杯 ,在 油杯 内加满油 ,启 动泵 ,再 按下阀杆数次 ,排 净油腔 内的残余空 气 ,泵 即可恢复正常状态 。

隔膜计量泵说明书

隔膜计量泵说明书
k
nn
凯程计量泵 KAICHENG METERING PUMP
nn
用户使用手册
隔膜式计量泵分册
nn
nn 在使用本产品前请仔细阅读本手册，本将其放在设备附近以备将来参阅。
nn nn
k 凯程系列产品 KAICHENG SERIES PRODUCTS
m 复性精度可达 1%。 m 三、 技术数据 c 3.1 隔膜式计量泵有关参数表（详见产品样本宣传手册） c 说明:1.表内数值为系统数据,实际应按名牌标注为准。 kk 2.流量也可根据缸数、泵速决定。
3.管系通径取决于泵的流量，具体根据吸入阀的口径；出口管 系通径应大于出口阀口径的 1.2 倍，最少同出口阀相等，以减少阻 力。
5.1.4 泵若长期停用时，应将泵缸内介质排放干净，如腐蚀性较
强的液体，应在停机前用清水运转 5 分钟，冲洗缸内残留液体，以
防停机后造成腐蚀。 5.2 维修保养解拆及装配顺序
5.2.1 液缸部件的拆卸： 1、首先拆下与单向阀联接的管路及附件；
n 2、拆下泵头，旋出膜片（此时最好与厂家沟通技术），再将 n 液缸头部联接从传动箱上拆下来； ..c 3、按以下次序全部拆出挺杆总成各零部件：a.卸下弹簧座 c 肖子；依次取出弹簧座、弹簧、挺杆；如复合轴承磨需更换的拆下，
用同型号的换上。B.拆下吸排阀（法兰）；依次取下阀套、限位片、
p 阀座、阀球。 mmp --8--
nn nn
k 凯程系列产品 KAICHENG SERIES PRODUCTS
5.2.2 传动箱的拆卸:1、放掉箱体内润滑油；2、拆下电机、电 机座，拉出联轴节、轴承压板等，揪出蜗杆组件；3、拆下调节器总 成，再从总成内拆出调节手轮、调节顶杆等；4、卸下主轴的两端盖， 即可从箱中取出蜗轮、偏心轮和主轴。

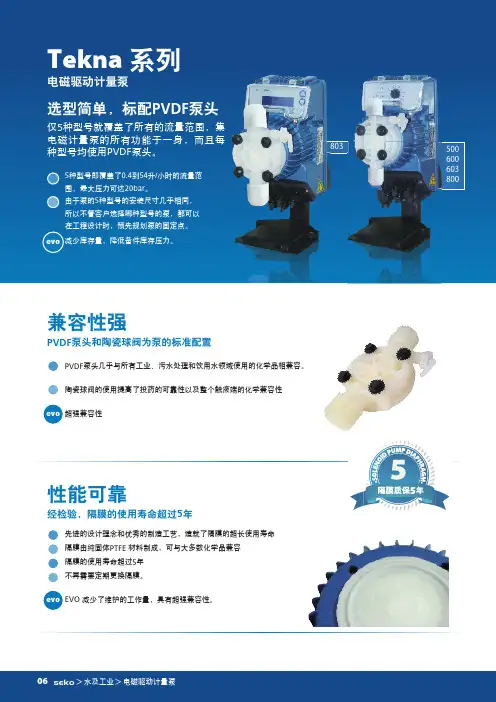

2015意大利SEKO赛高电磁泵样本

evo 减少库存量，降低备件库存压力。
803
500
600
603
800
兼容性强
PVDF泵头和陶瓷球阀为泵的标准配置
pvDF泵头几乎与所有工业、污水处理和饮用水领域使用的化学品相兼容。 陶瓷球阀的使用提高了投药的可靠性以及整个触液端的化学兼容性
evo 超强兼容性
性能可靠
经检验，隔膜的使用寿命超过5年
先进的设计理念和优秀的制造工艺，造就了隔膜的超长使用寿命 隔膜由纯固体pTFE 材料制成，可与大多数化学品兼容 隔膜的使用寿命超过5年 不再需要定期更换隔膜。
evo EvO 减少了维护的工作量，具有超强兼容性。
06 seko ＞水及工业＞电磁驱动计量泵
计量泵技术之革命
程序菜单之新理念。旦选定一个功能，泵仅显示需要 设定的参数，此参数与设定的功能有关。
pvDF泵头和陶瓷球阀为泵的标准配置。在1Βιβλιοθήκη 0到240伏电压范围内泵都能稳定工作。
投药稳定性强
在100到240伏电压范围内泵都能稳定工作
4 / 6 吸入 4 / 7 排出
120
20
8
7
0.97
12
4
0.42
10
5
0.52
603
4/6
160
20
8
6
0.63
2
8
0.83
16
7
0.38
10
10
0.55
800
4/6
300
40
5
15
0.83
1
18
1.00
5
20
1.11
4
25
1.39
803 2

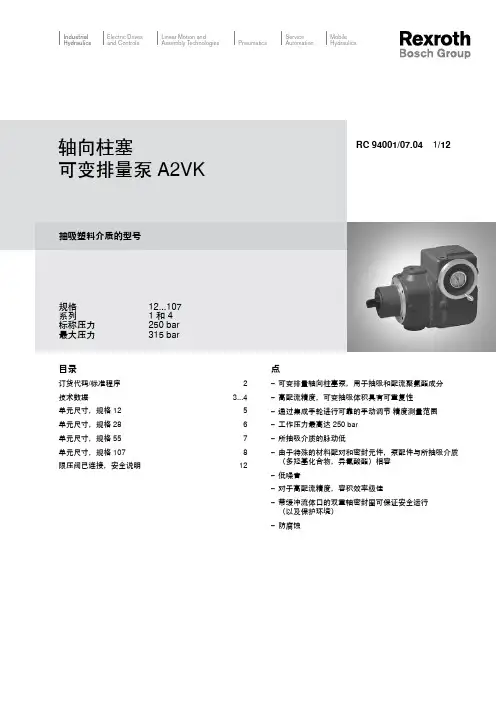

A2VK计量泵


=N
=NTH_
12
28
55
Us
10.6
12.7
16
N
70
70
80
kg
19
36
64
107 13.4 120 117
油路图
闭环
)
9
;
<
<
; (
;
开环
)
9
;
<
<
<
<
:
<
;
< :
;
RC 94001/07.04 A2VK
尺寸，规格 12

9 )
<
;
3...4
– 高配流精度，可变抽吸体积具有可重复性
5
– 通过集成手轮进行可靠的手动调节 精度测量范围
6
– 工作压力最高达 250 bar
7
– 所抽吸介质的脉动低
8
– 由于特殊的材料配对和密封元件，泵配件与所抽吸介质
12
（多羟基化合物，异氰酸酯）相容
– 低噪音
– 对于高配流精度，容积效率极佳
– 带缓冲流体口的双重轴密封圈可保证安全运行 （以及保护环境）
首选安装位置: 传动轴水平
仅当调节心轴的安装角度与水平方向成 –30° 至 +30° 时， 才能保证 手轮中的调节显示工作。
闭环: 泄漏流体压力 p最大绝对___________________________ 10 bar 最大间歇性累积压力 A + B p最大__________________ 250 bar
A2VK RC 94001/07.04
术数据
值表
规格 排量 流量1） 速度为 n

电磁泵计量泵操作指导手册

8 维护
CONCEPT 计量泵的维护 应严格检查如下内容 泵头螺丝 牢固连接 排出管线 牢固连接 泵头和吸入阀 牢固连接 背板上的的漏液孔 有滴水表明隔膜可能破损
9 维修指南
故障防范 为了及时修复小的故障 我们建议客户库存一套备件-包括隔膜 阀 阀球和 密封 请向我司查询订货信息
- 故障现象 泵在满冲程且排气后也吸不上液体 可能的原因 在阀内的液体产生了结晶和沉淀 采取措施 从计量药桶中取下吸入管并冲洗液体端 如果不奏效 可拆卸并清洗阀 吸入阀和排出阀的阀座可用一个直径 3mm 的铳子将其压出
- 故障现象 报警指示器亮红灯 可能的原因 药液缺乏 采取措施 向计量药桶中加药液 事故信号自然消失
- 故障现象 报警指示器亮橙灯 可能原因 连接了外部电缆 但频率选择开关没有设定到位置 采取措施 如果需要外部控制模式 设定频率选择开关到位置 如不需要外部控制 不要连接外部电缆
9
- 故障现象 泵头漏液 可能原因 计量隔膜排放单元泄漏 采取措施 对角上紧液体端的螺丝 如果液体还在泄漏 这表 明隔膜已损坏需要更换 更换隔膜 在计量泵工作时 用旋钮 2 将冲程长度调整到 0% 松开螺丝 15 将液体端 12 和螺丝一 起从背板 13 和泵壳体 8 拉出来大约 5mm 这样 旋转液体端时不会 遇到螺丝的妨碍 用左手托着壳体 8 右手逆时针方向轻轻晃动液体端 12 和背板 13 之间的隔膜 13a 逆时针方向从驱动轴 13b 上将螺丝 15 松开 将液体端和螺丝从隔 膜上拉出来 把整个 组件从驱动轴上旋下 来 将新的隔膜上到驱动 轴上 13b 检查一 下螺纹情况 将隔膜 13a 从驱动 轴(13)上拆卸下来 将新隔膜 13a 旋到 驱动轴上 上紧并检 查锣扣的转动状态 再次将隔膜从驱动轴上拆卸下来 将背板安装到壳体上 将隔膜放入背板 在轴上 旋上两圈

JM样本说明书070329

JM系列机械隔膜计量泵1.产品概述凯泉牌JM系列机械隔膜计量泵是可按各种工艺流程的需要，流量可在0-100%范围内无级调节定量输送不含固体颗粒的腐蚀性和非腐蚀性液体的一种往复式特殊容积泵。

产品执行GB/T7782-1996计量泵标准。

附图（1） B1-阀座；B2-阀套；B3-O型圈或垫；B4-阀球；B5-隔膜片；B6-Yx密封圈；B7-缸盖；B8-压阀螺母；B9-接管螺母；A10-电机；A11-蜗杆；A12-蜗轮；A13-凸轮轴；A14-调节架；A15-锁紧螺钉；A16-调节螺杆；A17润滑油JM系列机械隔膜计量泵产品广泛应用于石油、化工、水处理、环保、食品、轻工、造纸、制药、印染、冶金、矿山等各行业。

1.1主要参数●额定流量39-1150L/h，最高额定压力0.5-1MPa。

●输送液体温度-30—50℃(不锈钢为100℃)。

●液体粘度: 0.3-8002mm/S。

●计量精度≤±2%。

1.2工作原理电机通过直联的蜗轮蜗杆减速，带动凸轮(轴) 上的球轴承旋转，推动调节架（十字头）带动隔膜作往复运动，改变泵腔容积，在泵进出口阀作用下，吸排液体。

在泵工作或停止时，通过调节螺杆改变隔膜的有效行程，使泵流量在0-100%范围内改变。

1.3特点●经济型泵，最优性价比。

●结构简单，方便维修。

●偏心凸轮机构驱动，机构紧凑，设备安装空间小。

●油浸润滑，只需定期更换润滑油，润滑系统无需专门维护。

●双凸轮球轴承推动，工作平稳。

●泵运行或停止状态均可调节流量。

●新型聚四氟乙烯与橡胶复合材料隔膜片，耐腐蚀、寿命长、适合输送各种腐蚀性、危险性液体。

●多种可选用的过流材料，还可按使用要求定制其它特殊材料，以适用输送各种腐蚀性和非腐蚀性液体。

注：标准过流材料Ⅰ●完全不泄露，安全性高，可输送各种易燃、易爆、剧毒、放射性、强刺激性、强腐蚀性液体。

●高精度单向止回阀结构，具有计量精确、结构紧凑、密封性好、寿命长、互换性强、成本低、安装方便等诸多优点。
