屏蔽泵工作原理
屏蔽泵是一种常用的离心泵，它通过旋转叶轮产生离心力，将液体从吸入口吸
入并通过排出口排出。
屏蔽泵的工作原理主要包括以下几个方面：
1. 叶轮的旋转：屏蔽泵的核心部件是叶轮，它通常由叶片和轮盘组成。
当机电
启动时，通过传动装置将动力传递给叶轮，使其开始旋转。
2. 离心力的产生：叶轮的旋转产生离心力，离心力的大小与叶轮的转速和叶片
的形状有关。
离心力使得液体在叶轮内部产生压力增加，从而推动液体流动。
3. 吸入过程：当叶轮旋转时，液体从吸入口进入泵的进口。
在进口处，通常设
置有一个吸入管和一个吸入室，液体通过吸入管进入吸入室。
4. 排出过程：液体从吸入室进入叶轮，受到离心力的作用，液体被推向叶轮的
出口。
在出口处，通常设置有一个排出管和一个排出室，液体通过排出管从排出室流出。
5. 密封系统：屏蔽泵的另一个重要组成部份是密封系统，它用于防止液体从泵
的进口和出口处泄漏。
常见的密封系统包括填料密封和机械密封。
6. 控制系统：屏蔽泵通常配备有一个控制系统，用于监测和控制泵的运行状态。
控制系统可以监测泵的转速、温度、压力等参数，并根据设定值对泵的运行进行调节。
屏蔽泵的工作原理可以简单总结为：通过叶轮的旋转产生离心力，推动液体从
吸入口进入泵的进口，然后通过叶轮的作用被推向泵的出口，最后通过密封系统防止泄漏。
控制系统可以对泵的运行进行监测和调节。
需要注意的是，以上是普通屏蔽泵的工作原理，具体的屏蔽泵型号和设计可能
会有所不同，因此在实际应用中，需要根据具体的产品说明书和操作手册进行操作和维护。
屏蔽泵故障分析及处理〔一〕屏蔽泵的结构形式。
根据工艺设计要求，天然气处理装置屏蔽泵主要有卧式根本型〔见图一〕和立式逆向循环型〔见图二〕两种。
根本型主要用于输送不易产生气蚀的液相介质〔如：稳定油、污水等〕，逆向循环型用于输送易产生气蚀的气相介质〔如：液化气、轻烃等〕。
图一：卧式根本型屏蔽泵结构图〔B型〕图二：立式逆向循环型屏蔽泵结构图〔N型〕〔二〕屏蔽泵的工作原理。
屏蔽电泵就是一种离心泵，因此它的工作原理也与离心泵相同。
接通电源后，叶轮随泵轴旋转，液体一方面随叶轮作圆周运动，一方面在离心力的作用下自叶轮中心向外周抛出，液体从叶轮获得压力能和速度能，当液体流经蜗壳到排出口时，局部速度能也变为压力能。
在液体自叶轮抛出时，叶轮中心局部造成低压区，与吸入液面的压力形成压力差，于是液体不断的被吸入，并以一定的压力排出。
根本型屏蔽泵循环液的循环路线：输送的液体的一局部从泵的排出口循环管后端盖后侧轴承与后侧轴套之间的间隙定子屏蔽套与转子屏蔽套之间的间隙前侧轴承与前侧轴套之间的间隙叶轮的平衡孔叶轮的吸入口。
逆向循环屏蔽泵循环液的流动路线：循环液从叶轮的排出口通过前端盖的小孔定子屏蔽套与转子屏蔽套之间的间隙后侧轴承与后侧轴套之间的间隙后端盖回到进液罐。
二、屏蔽泵故障原因分析屏蔽泵在使用过程中出现的主要故障表现在外输泵轴承破裂、屏蔽套损坏；稳定塔回流泵轴承破碎，定子屏蔽套受损；乙二醇水循环泵推力盘损坏；液化气装车泵轴承损坏等。
这些故障不仅给生产运行带来操作上的困难，更带来经济上的损失，从泵的运行控制、工艺参数、工艺流程等方面进行深入分析，造成屏蔽泵故障原因主要在以下几个方面：〔一〕凝析油外输泵故障原因分析。
生产装置外输泵1号泵运行一段时间后出现外输流量显示为零，现场泵轴承显示器显示值异常，立即停泵拆卸后发现泵轴承破裂、屏蔽套损坏。
故障原因由于控制系统故障导致凝析油外输泵入口紧急关断阀掉电关闭，泵抽空，泵轴承出现干磨，轴承损坏。
屏蔽泵工作原理屏蔽泵是一种常用的离心泵，广泛应用于工业生产中的液体输送和循环系统中。
它的工作原理是通过离心力将液体从低压区域抽入泵体，然后通过旋转的叶轮将液体加速并压入高压区域，最后将液体排出泵体。
屏蔽泵主要由泵体、叶轮、轴和密封装置等组成。
泵体是整个泵的主体部分，通常由铸铁或不锈钢制成，具有良好的耐腐蚀性能。
叶轮是泵的核心部件，它通过旋转产生离心力，将液体抽入泵体并加速压入高压区域。
轴连接叶轮和电机，传递电机的动力给叶轮，使其旋转。
密封装置用于防止泵体内的液体泄漏到外部环境中。
屏蔽泵的工作过程如下：当电机启动时，轴带动叶轮旋转。
叶轮的旋转产生离心力，将液体从进口处抽入泵体。
随着叶轮的旋转，液体被加速并压入高压区域。
最后，液体通过出口处排出泵体，完成整个泵的工作过程。
屏蔽泵具有以下特点：1. 高效率：屏蔽泵采用离心力将液体加速压入高压区域，具有较高的输送效率。
2. 低噪音：屏蔽泵的结构紧凑，叶轮经过精确的动平衡处理，使得泵的运行过程中噪音较低。
3. 可靠性高：屏蔽泵的密封装置采用先进的技术，能够有效防止液体泄漏，提高泵的可靠性和使用寿命。
4. 适用范围广：屏蔽泵适用于输送各种液体，包括清水、污水、化学液体等，广泛应用于工业领域。
5. 维护方便：屏蔽泵的结构简单，维护方便，更换零部件也相对容易。
需要注意的是，在使用屏蔽泵时，应根据具体的工作条件选择合适的泵型和材质，以确保泵的正常运行和使用寿命。
此外，还应定期检查泵的密封装置，确保其正常工作，避免液体泄漏。
总之，屏蔽泵是一种常用的离心泵，通过离心力将液体加速压入高压区域，具有高效率、低噪音、可靠性高、适用范围广和维护方便等特点。
在工业生产中，屏蔽泵被广泛应用于液体输送和循环系统中，为生产提供了重要的支持。
屏蔽泵的工作原理和优缺点
屏蔽泵是一种用于输送流体的设备，其工作原理是通过电动机驱动叶轮旋转，将泵的进口处产生的负压加上叶轮的离心力，使流体被吸入泵内并通过泵的出口处排出。
屏蔽泵的优点：
1. 高效能：由于屏蔽泵的设计特点，能够实现较高的效率，将输入的电能转化为流体压力能。
2. 低噪音：屏蔽泵的结构紧凑，能够有效减少机械振动和噪音的产生，工作时噪音相对较低。
3. 节能经济：由于屏蔽泵的高效能，能够减少能源的消耗，从而降低运行成本。
4. 安装方便：屏蔽泵结构紧凑，占地面积小，安装灵活，不需要额外的设备支持。
屏蔽泵的缺点：
1. 不能输送高粘度液体：由于屏蔽泵的结构特点，不适合输送高粘度液体，否则容易导致泵的堵塞和运行不稳定。
2. 对介质要求较高：屏蔽泵对输送介质的要求较高，不能输送带有颗粒或固体颗粒悬浮物的液体。
3. 故障维修困难：屏蔽泵的内部结构较为复杂，故障发生时需要专业人员进行维修，维修困难度较大。
综上所述，屏蔽泵具有高效能、低噪音、节能经济和安装方便等优点，但在输送高粘度液体、对输送介质要求较高和故障维修困难方面存在一定的缺点。
逆循环型（N 、NW 、NWE ）大连环友屏蔽泵有限公司2008屏蔽泵的结构、原理及应用为了节省费用和改善环境，制造无密封泵的设想在1900年就产生了。
1948年，美国化工泵公司(CHEMPUMP)研制出成功适用的屏蔽电泵，这种屏蔽电泵的结构至今仍然是各国制造屏蔽电泵的基础。
大连环友屏蔽泵有限公司的前身大连屏蔽电泵厂成立于1958 年，自1974 年开始专业生产屏蔽电泵，至今已有30 年的历史，是国内最早开始专业生产屏蔽电泵的厂家,1985 年引进日本的屏蔽电泵生产技术与设备，并成功的消化吸收，达到了日本JIS 标准。
建立了一整套先进的屏蔽电泵设计、生产、检验体系，产品遍布全国31 个省、市、自治区，并部分远销国外，成为中国屏蔽电泵行业的先导企业。
1995 年 1 月大连屏蔽电泵厂与（株）日本帝国电机制作所合资，成立大连帝国屏蔽电泵有限公司，中日双方共同开发中国的屏蔽电泵市场。
2002 年 1 月大连屏蔽电泵厂终止与日方合资经营体制，出让资产股权，保留技术股权，重新以大连屏蔽电泵厂的身份继续驰骋国内市场。
为了节省费用和改善环境，制造无密封泵的设想在1900年就产生了。
1948年，美国化工泵公司(CHEMPUMP)研制出成功适用的屏蔽电泵，这种屏蔽电泵的结构至今仍然是各国制造屏蔽电泵的基础。
大连环友屏蔽泵有限公司的前身大连屏蔽电泵厂成立于1958 年，自1974 年开始专业生产屏蔽电泵，至今已有30 年的历史，是国内最早开始专业生产屏蔽电泵的厂家,1985 年引进日本的屏蔽电泵生产技术与设备，并成功的消化吸收，达到了日本JIS 标准。
建立了一整套先进的屏蔽电泵设计、生产、检验体系，产品遍布全国31 个省、市、自治区，并部分远销国外，成为中国屏蔽电泵行业的先导企业。
1995 年 1 月大连屏蔽电泵厂与（株）日本帝国电机制作所合资，成立大连帝国屏蔽电泵有限公司，中日双方共同开发中国的屏蔽电泵市场。
2002 年 1 月大连屏蔽电泵厂终止与日方合资经营体制，出让资产股权，保留技术股权，重新以大连屏蔽电泵厂的身份继续驰骋国内市场。

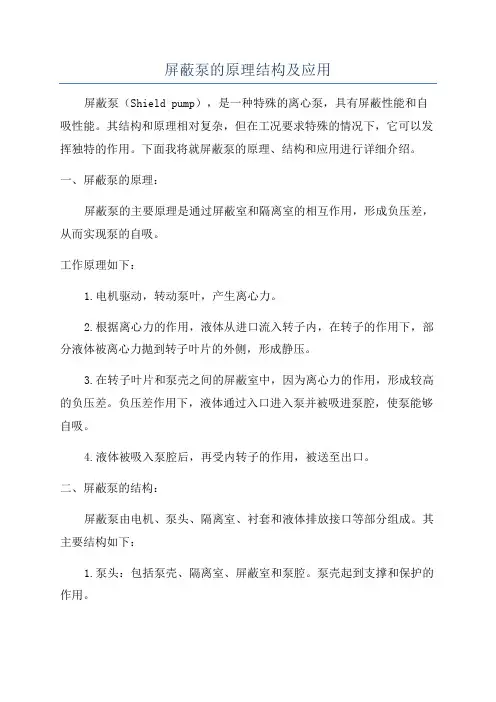

屏蔽泵的原理结构及应用屏蔽泵（Shield pump），是一种特殊的离心泵，具有屏蔽性能和自吸性能。
其结构和原理相对复杂，但在工况要求特殊的情况下，它可以发挥独特的作用。
下面我将就屏蔽泵的原理、结构和应用进行详细介绍。
一、屏蔽泵的原理：屏蔽泵的主要原理是通过屏蔽室和隔离室的相互作用，形成负压差，从而实现泵的自吸。
工作原理如下：1.电机驱动，转动泵叶，产生离心力。
2.根据离心力的作用，液体从进口流入转子内，在转子的作用下，部分液体被离心力抛到转子叶片的外侧，形成静压。
3.在转子叶片和泵壳之间的屏蔽室中，因为离心力的作用，形成较高的负压差。
负压差作用下，液体通过入口进入泵并被吸进泵腔，使泵能够自吸。
4.液体被吸入泵腔后，再受内转子的作用，被送至出口。
二、屏蔽泵的结构：屏蔽泵由电机、泵头、隔离室、衬套和液体排放接口等部分组成。
其主要结构如下：1.泵头：包括泵壳、隔离室、屏蔽室和泵腔。
泵壳起到支撑和保护的作用。
2.隔离室：位于泵头内部，起到隔离泵腔和电机的作用。
隔离室内部还设有泵腔和屏蔽室之间的液体传输通道。
3.刹车、导流器：在泵运行过程中起到导流和减速的作用，以提高泵的效率。
4.电机：驱动泵腔进行工作。
5.衬套：使用特殊材料制作，起到保护泵腔和降低泵腔与液体接触的摩擦作用。
6.液体排放接口：将通过泵的作用而产生的液体送至指定位置。
三、屏蔽泵的应用：屏蔽泵由于具有特殊的结构和工作原理，因此在一些特殊的工况下被广泛应用。
1.化工行业：根据不同的化学介质特性，选择不同的材料制作的屏蔽泵，可用于输送化学品，如酸、碱、腐蚀性液体等。
2.造船行业：屏蔽泵的自吸性能较强，可以用于泵取海水和排水，如船舶泵房、消防泵房等。
3.石油化工行业：由于屏蔽泵具有较高的负压差，可将原料液体从较低的罐中吸出，并输送到较高的装置中。
4.制药行业：屏蔽泵具有洁净性能，可用于输送各种医药液体。
5.冶金行业：屏蔽泵可用于输送金属浆料、矿浆和水泥液等。
屏蔽泵工作原理一、引言屏蔽泵作为一种特殊类型的泵，其工作原理与常见的泵有所不同。
它通过屏蔽电动机和泵的合二为一，实现了高效、无泄漏的输送。
本文将详细解析屏蔽泵的工作原理，帮助读者更好地了解这一技术。
二、正文结构特点屏蔽泵主要由屏蔽电动机和泵组成，二者紧密结合在一起。
屏蔽电动机的转子与泵的叶轮直接相连，实现高速旋转。
屏蔽电动机的定子和转子都被屏蔽套包围，形成一个封闭的循环系统，以输送介质作为冷却液，有效地防止了介质泄漏。
叶轮在封闭的循环系统中旋转，从而实现介质的输送。
工作原理当电动机通电后，其转子开始旋转，通过联轴器或齿轮将动力传递给泵的叶轮。
叶轮的高速旋转导致泵内介质压力和速度增加，从而克服出口阻力，实现介质的输送。
在封闭的循环系统中，介质同时作为冷却液带走屏蔽电动机产生的热量，保持电动机的正常运行。
优势特点高效性：由于屏蔽套的封闭设计，避免了介质的泄漏，提高了输送效率。
安全性：介质在封闭系统中循环，不会外泄，提高了设备和操作的安全性。
可靠性：由于结构紧凑、维护简便，屏蔽泵具有较高的可靠性。
应用领域广泛应用于化工、石油、制药等行业的流程输送系统。
在某些需要高安全性和高效率的场合，如核设施、高压反应器等，屏蔽泵也得到广泛应用。
使用注意事项为保证正常运行，需定期检查屏蔽套和轴承等关键部件的磨损情况。
为防止过热，应确保冷却系统正常运行，并根据实际需要调整流量和压力。
维护保养根据实际使用情况，定期更换轴承和密封件，保证泵的正常运行。
对电动机进行定期检查和维护，确保其安全、高效的运行。
未来发展随着技术的不断进步和工业应用的拓展，屏蔽泵在材料、结构、智能化等方面仍有较大的发展空间。
未来，更高性能、更智能化的屏蔽泵将会不断涌现，为工业生产提供更多的可能性。
三、结论屏蔽泵以其独特的结构和高效的工作原理，在许多工业领域中发挥着重要作用。
通过深入了解其工作原理和应用特点，我们可以更好地利用这一技术，提高工业生产的效率和安全性。
逆循环型（N 、NW 、NWE ）大连环友屏蔽泵有限公司2008屏蔽泵的结构、原理及应用为了节省费用和改善环境，制造无密封泵的设想在1900年就产生了。
1948年，美国化工泵公司(CHEMPUMP)研制出成功适用的屏蔽电泵，这种屏蔽电泵的结构至今仍然是各国制造屏蔽电泵的基础。
大连环友屏蔽泵有限公司的前身大连屏蔽电泵厂成立于1958 年，自1974 年开始专业生产屏蔽电泵，至今已有30 年的历史，是国内最早开始专业生产屏蔽电泵的厂家,1985 年引进日本的屏蔽电泵生产技术与设备，并成功的消化吸收，达到了日本JIS 标准。
建立了一整套先进的屏蔽电泵设计、生产、检验体系，产品遍布全国31 个省、市、自治区，并部分远销国外，成为中国屏蔽电泵行业的先导企业。
1995 年 1 月大连屏蔽电泵厂与（株）日本帝国电机制作所合资，成立大连帝国屏蔽电泵有限公司，中日双方共同开发中国的屏蔽电泵市场。
2002 年 1 月大连屏蔽电泵厂终止与日方合资经营体制，出让资产股权，保留技术股权，重新以大连屏蔽电泵厂的身份继续驰骋国内市场。
为了节省费用和改善环境，制造无密封泵的设想在1900年就产生了。
1948年，美国化工泵公司(CHEMPUMP)研制出成功适用的屏蔽电泵，这种屏蔽电泵的结构至今仍然是各国制造屏蔽电泵的基础。
大连环友屏蔽泵有限公司的前身大连屏蔽电泵厂成立于1958 年，自1974 年开始专业生产屏蔽电泵，至今已有30 年的历史，是国内最早开始专业生产屏蔽电泵的厂家,1985 年引进日本的屏蔽电泵生产技术与设备，并成功的消化吸收，达到了日本JIS 标准。
建立了一整套先进的屏蔽电泵设计、生产、检验体系，产品遍布全国31 个省、市、自治区，并部分远销国外，成为中国屏蔽电泵行业的先导企业。
1995 年 1 月大连屏蔽电泵厂与（株）日本帝国电机制作所合资，成立大连帝国屏蔽电泵有限公司，中日双方共同开发中国的屏蔽电泵市场。
2002 年 1 月大连屏蔽电泵厂终止与日方合资经营体制，出让资产股权，保留技术股权，重新以大连屏蔽电泵厂的身份继续驰骋国内市场。
