冲压工艺基础知识介绍

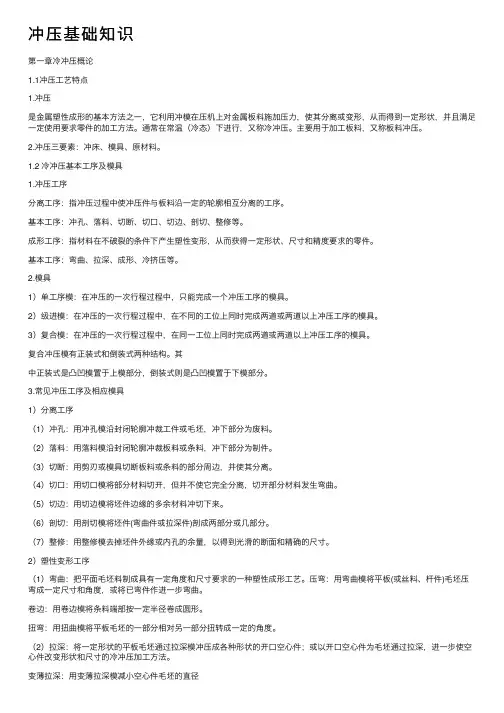

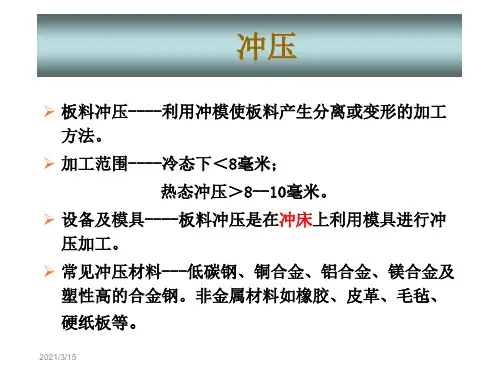

冲压基础知识第⼀章冷冲压概论1.1冲压⼯艺特点1.冲压是⾦属塑性成形的基本⽅法之⼀，它利⽤冲模在压机上对⾦属板料施加压⼒，使其分离或变形，从⽽得到⼀定形状，并且满⾜⼀定使⽤要求零件的加⼯⽅法。

通常在常温（冷态）下进⾏，⼜称冷冲压。

主要⽤于加⼯板料，⼜称板料冲压。

2.冲压三要素：冲床、模具、原材料。

1.2 冷冲压基本⼯序及模具1.冲压⼯序分离⼯序：指冲压过程中使冲压件与板料沿⼀定的轮廓相互分离的⼯序。

基本⼯序：冲孔、落料、切断、切⼝、切边、剖切、整修等。

成形⼯序：指材料在不破裂的条件下产⽣塑性变形，从⽽获得⼀定形状、尺⼨和精度要求的零件。

基本⼯序：弯曲、拉深、成形、冷挤压等。

2.模具1）单⼯序模：在冲压的⼀次⾏程过程中，只能完成⼀个冲压⼯序的模具。

2）级进模：在冲压的⼀次⾏程过程中，在不同的⼯位上同时完成两道或两道以上冲压⼯序的模具。

3）复合模：在冲压的⼀次⾏程过程中，在同⼀⼯位上同时完成两道或两道以上冲压⼯序的模具。

复合冲压模有正装式和倒装式两种结构。

其中正装式是凸凹模置于上模部分，倒装式则是凸凹模置于下模部分。

3.常见冲压⼯序及相应模具1）分离⼯序（1）冲孔：⽤冲孔模沿封闭轮廓冲裁⼯件或⽑坯，冲下部分为废料。

（2）落料：⽤落料模沿封闭轮廓冲裁板料或条料，冲下部分为制件。

（3）切断：⽤剪刃或模具切断板料或条料的部分周边，并使其分离。

（4）切⼝：⽤切⼝模将部分材料切开，但并不使它完全分离，切开部分材料发⽣弯曲。

（5）切边：⽤切边模将坯件边缘的多余材料冲切下来。

（6）剖切：⽤剖切模将坯件(弯曲件或拉深件)剖成两部分或⼏部分。

（7）整修：⽤整修模去掉坯件外缘或内孔的余量，以得到光滑的断⾯和精确的尺⼨。

2）塑性变形⼯序（1）弯曲：把平⾯⽑坯料制成具有⼀定⾓度和尺⼨要求的⼀种塑性成形⼯艺。

压弯：⽤弯曲模将平板(或丝料、杆件)⽑坯压弯成⼀定尺⼨和⾓度，或将已弯件作进⼀步弯曲。

卷边：⽤卷边模将条料端部按⼀定半径卷成圆形。

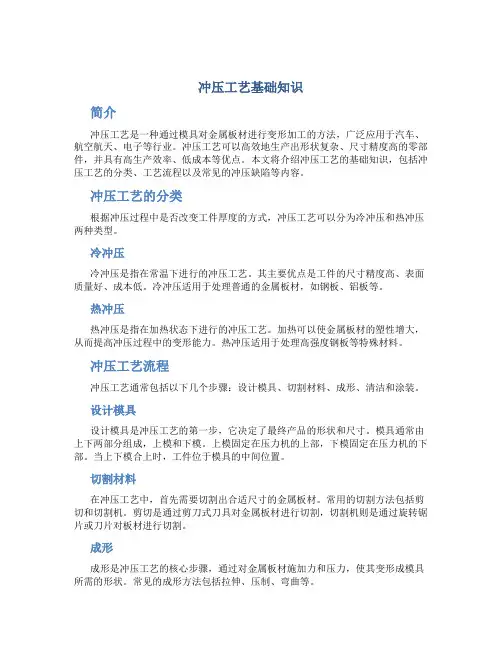

冲压工艺基础知识简介冲压工艺是一种通过模具对金属板材进行变形加工的方法，广泛应用于汽车、航空航天、电子等行业。

冲压工艺可以高效地生产出形状复杂、尺寸精度高的零部件，并具有高生产效率、低成本等优点。

本文将介绍冲压工艺的基础知识，包括冲压工艺的分类、工艺流程以及常见的冲压缺陷等内容。

冲压工艺的分类根据冲压过程中是否改变工件厚度的方式，冲压工艺可以分为冷冲压和热冲压两种类型。

冷冲压冷冲压是指在常温下进行的冲压工艺。

其主要优点是工件的尺寸精度高、表面质量好、成本低。

冷冲压适用于处理普通的金属板材，如钢板、铝板等。

热冲压热冲压是指在加热状态下进行的冲压工艺。

加热可以使金属板材的塑性增大，从而提高冲压过程中的变形能力。

热冲压适用于处理高强度钢板等特殊材料。

冲压工艺流程冲压工艺通常包括以下几个步骤：设计模具、切割材料、成形、清洁和涂装。

设计模具设计模具是冲压工艺的第一步，它决定了最终产品的形状和尺寸。

模具通常由上下两部分组成，上模和下模。

上模固定在压力机的上部，下模固定在压力机的下部。

当上下模合上时，工件位于模具的中间位置。

切割材料在冲压工艺中，首先需要切割出合适尺寸的金属板材。

常用的切割方法包括剪切和切割机。

剪切是通过剪刀式刀具对金属板材进行切割，切割机则是通过旋转锯片或刀片对板材进行切割。

成形成形是冲压工艺的核心步骤，通过对金属板材施加力和压力，使其变形成模具所需的形状。

常见的成形方法包括拉伸、压制、弯曲等。

清洁和涂装在完成成形后，工件通常需要进行清洁和涂装，以提高表面质量和防止腐蚀。

清洁可以通过酸洗、脱脂等方法实现，涂装可以采用喷涂、电镀等方式进行。

常见的冲压缺陷在冲压过程中，常常会出现一些缺陷问题，影响产品的质量和可靠性。

以下是几种常见的冲压缺陷：凹陷凹陷是指在冲压过程中出现的凹痕或凹洞。

凹陷通常是由于材料的屈服限制或模具设计不当引起的。

裂纹裂纹是指在冲压过程中出现的裂痕或断裂。

裂纹通常是由于过大的应力或材料的疲劳引起的。

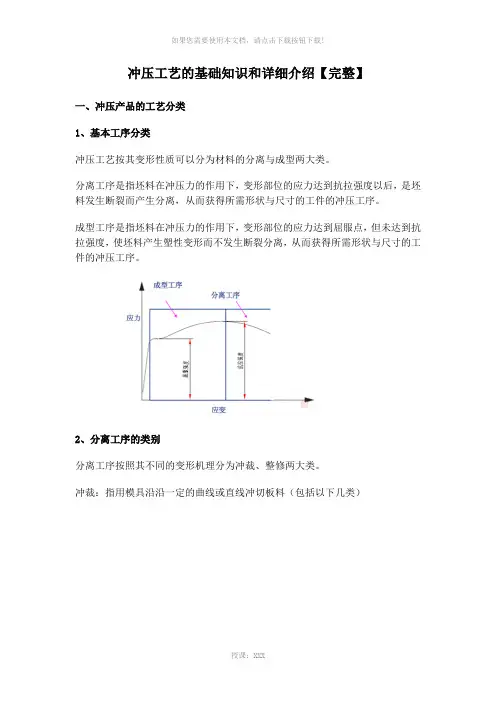

冲压工艺的基础知识和详细介绍【完整】一、冲压产品的工艺分类1、基本工序分类冲压工艺按其变形性质可以分为材料的分离与成型两大类。

分离工序是指坯料在冲压力的作用下，变形部位的应力达到抗拉强度以后，是坯料发生断裂而产生分离，从而获得所需形状与尺寸的工件的冲压工序。

成型工序是指坯料在冲压力的作用下，变形部位的应力达到屈服点，但未达到抗拉强度，使坯料产生塑性变形而不发生断裂分离，从而获得所需形状与尺寸的工件的冲压工序。

2、分离工序的类别分离工序按照其不同的变形机理分为冲裁、整修两大类。

冲裁：指用模具沿沿一定的曲线或直线冲切板料（包括以下几类）整修是对冲裁件的断面部分进行再加工的分离加工方法，整修变形是一种切削机理，其工件的尺寸精度和断面质量比冲裁件好。

3.成型工序的类别成型工序较多，包括：弯曲、拉深、翻边、胀形和挤压工艺等。

（具体如下：）二、冲裁1、冲裁产品的形态与成型过程介绍冲裁产品的形态。

冲裁产品的的断面分为：塌角、光亮带、断裂带、毛刺，这四种形态是在产品冲裁过程中于不同的阶段，不同的部位、不同的应力作用下产生的。

如上图，1塌角 :高度约等于8%T至15%T ；2.光亮带 :高度约等于15%T至55%T ；3.断裂带 :高度约等于35%T至75%T ；4.毛刺 :高度约等于5%T至10%T1）弹性变形阶段受力分析：刃口部分材料受剪切力，力的大小小于弹性极限，若力消失,则材料恢复原始状态。

状态描述：凸模施加压力于材料，材料略挤入凹模刃口。

2）塑性变形阶段受力分析:材料受力由边及中心，逐渐超过弹性极限状态描述：凸模进一步深入材料,在本阶段冲裁件产生塌角以及光亮带3）剪裂阶段受力分析:材料靠近凹模刃口的部分应力首先达到材料的抗剪切强度，使凹模刃口旁边的材料产生的裂纹增大。

而此时凸模刃口部分材料还处于塑性变形阶段,随着冲头的进一步深入材料，冲头附近材料也达到剪切强度，也产生裂纹，再往后两裂纹重合，材料分离。

状态描述：材料分离,上下裂纹重合时相互撕扯产生毛刺三、与产品设计相关的冲裁工艺要点及设计举例1、冲裁产品的分类、作用及结构冲孔 piercing作用 1.作为一般过孔使用(要求较低)；2.作为自攻牙底孔使用(产品设计要求光亮带比例较高)；3.作为高精度转轴孔使用(要求无毛刺,少断裂带)（采用机械去毛刺的方式或模具倒面的方式）注意：设计冲孔时,由于受到凸模强度的限制, 孔的尺寸不宜太小（一般大于0.5T）落料 stamping作用 1.作为一般外形使用(要求较低)；2.作为对接接头激光焊接装配使用(无毛刺、大的光亮带、小的断裂带间隙)；3、作为软饰支架使用(要求卷边或者去毛刺)注意：1、产品设计时应该使冲裁件各直线或曲线的连接处有适当的圆角.（否则凹模应力集中，容易损坏）；2、考虑到模具线切割的加工工艺，冲裁零件或者落料零件的最小R角不要小于R0.2。

冲压基础知识一、冲模有关术语1.1、冲压工序术语1、下料：将材料沿封闭轮廓分离的一种冲压工序，被分离的材料成为工件或工程料片。

2、冲孔：将废料沿封闭轮廓从材料或工程料片上分离的一种冲压工序，在材料或工程料片上获得所需要的孔。

3、切舌：将材料沿敞开轮廓局部而不是全部分离的一种冲压工序，被局部分离的材料，具有工件所要求的一定位置，不在位于分离前所处的平面上。

4、切断：将材料沿敞开轮廓分离的一种冲压工序，被分离的材料成为工件或工程料片，即无废料下料。

5、切边：利用冲模修切工程料片的边缘，使之具有一定直径、一定高度或一定外形尺寸的一种冲压工序。

包括平面切边和旋切。

6、冲裁：利用冲模使部分材料或工程料片与另一部份材料、工件或工程料片分离的一种冲压工序。

包括下料、冲孔、切舌、切断、切边等工序。

7、折弯：利用压力迫使材料产生塑性变形，从而被弯成有一定曲率、一定角度形状的一种冲压工序。

8、压平：利用压力迫使材料产生塑性变形，从而使折弯的竖边反方向打平到折弯前的平行平面上，形成双层材料从而去除了锐边。

9、成形：依靠材料流动而不是依靠材料分离使工程料片改变材料形状和尺寸的冲压工序的统称。

10、半剪：用冲子挤入工程料片的一面，迫使材料流入对面凹坑以形成凸成的一种冲压工序。

11、压线：强行局部排挤材料，在工程料片上面挤出一条沟槽，以利于折弯、成形确保工程料片精度的一种冲压工序。

12、压毛边：强行局部排挤材料，从而使工程料片冲裁毛刺去除的一种冲压工序。

13、抽牙：沿内孔周围将材料翻成侧立凸起的一种冲压工序。

14、抽凸：强行局部材料参与变形，而其他材料不产生明显的塑性流动，从而成形出低浅的凸包的一种冲压工序。

15、铆合：使两部分材料结合成一个整体的一种冲压工序。

（它包括工件自铆和多个工件对铆）16、压印：强行局部排挤材料，在工序件表面形成浅凹花纹、图案、文字或符号等一种冲压工序，被压印表面的背面并无对应浅凹和凸起。

17、整形：依靠材料流动，少量改变（工序件）形状和尺寸，以保证工件精度的一种冲压工序。
