冲压工艺的基础知识和详细介绍【完整】一、冲压产品的工艺分类1、基本工序分类冲压工艺按其变形性质可以分为材料的分离与成型两大类。
分离工序是指坯料在冲压力的作用下，变形部位的应力达到抗拉强度以后，是坯料发生断裂而产生分离，从而获得所需形状与尺寸的工件的冲压工序。
成型工序是指坯料在冲压力的作用下，变形部位的应力达到屈服点，但未达到抗拉强度，使坯料产生塑性变形而不发生断裂分离，从而获得所需形状与尺寸的工件的冲压工序。
2、分离工序的类别分离工序按照其不同的变形机理分为冲裁、整修两大类。
冲裁：指用模具沿沿一定的曲线或直线冲切板料（包括以下几类）整修是对冲裁件的断面部分进行再加工的分离加工方法，整修变形是一种切削机理，其工件的尺寸精度和断面质量比冲裁件好。
3.成型工序的类别成型工序较多，包括：弯曲、拉深、翻边、胀形和挤压工艺等。
（具体如下：）二、冲裁1、冲裁产品的形态与成型过程介绍冲裁产品的形态。
冲裁产品的的断面分为：塌角、光亮带、断裂带、毛刺，这四种形态是在产品冲裁过程中于不同的阶段，不同的部位、不同的应力作用下产生的。
如上图，1塌角 :高度约等于8%T至15%T ；2.光亮带 :高度约等于15%T至55%T ；3.断裂带 :高度约等于35%T至75%T ；4.毛刺 :高度约等于5%T至10%T1）弹性变形阶段受力分析：刃口部分材料受剪切力，力的大小小于弹性极限，若力消失,则材料恢复原始状态。
状态描述：凸模施加压力于材料，材料略挤入凹模刃口。
2）塑性变形阶段受力分析:材料受力由边及中心，逐渐超过弹性极限状态描述：凸模进一步深入材料,在本阶段冲裁件产生塌角以及光亮带3）剪裂阶段受力分析:材料靠近凹模刃口的部分应力首先达到材料的抗剪切强度，使凹模刃口旁边的材料产生的裂纹增大。
而此时凸模刃口部分材料还处于塑性变形阶段,随着冲头的进一步深入材料，冲头附近材料也达到剪切强度，也产生裂纹，再往后两裂纹重合，材料分离。
状态描述：材料分离,上下裂纹重合时相互撕扯产生毛刺三、与产品设计相关的冲裁工艺要点及设计举例1、冲裁产品的分类、作用及结构冲孔 piercing作用 1.作为一般过孔使用(要求较低)；2.作为自攻牙底孔使用(产品设计要求光亮带比例较高)；3.作为高精度转轴孔使用(要求无毛刺,少断裂带)（采用机械去毛刺的方式或模具倒面的方式）注意：设计冲孔时,由于受到凸模强度的限制, 孔的尺寸不宜太小（一般大于0.5T）落料 stamping作用 1.作为一般外形使用(要求较低)；2.作为对接接头激光焊接装配使用(无毛刺、大的光亮带、小的断裂带间隙)；3、作为软饰支架使用(要求卷边或者去毛刺)注意：1、产品设计时应该使冲裁件各直线或曲线的连接处有适当的圆角.（否则凹模应力集中，容易损坏）；2、考虑到模具线切割的加工工艺，冲裁零件或者落料零件的最小R角不要小于R0.2。

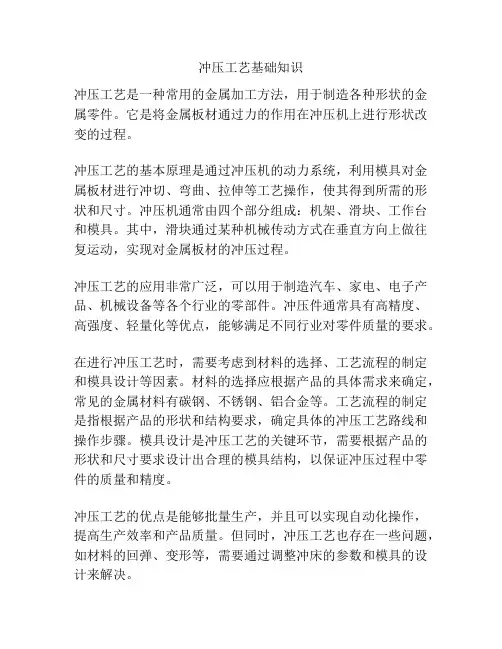

冲压工艺基础知识冲压工艺是一种常用的金属加工方法，用于制造各种形状的金属零件。
它是将金属板材通过力的作用在冲压机上进行形状改变的过程。
冲压工艺的基本原理是通过冲压机的动力系统，利用模具对金属板材进行冲切、弯曲、拉伸等工艺操作，使其得到所需的形状和尺寸。
冲压机通常由四个部分组成：机架、滑块、工作台和模具。
其中，滑块通过某种机械传动方式在垂直方向上做往复运动，实现对金属板材的冲压过程。
冲压工艺的应用非常广泛，可以用于制造汽车、家电、电子产品、机械设备等各个行业的零部件。
冲压件通常具有高精度、高强度、轻量化等优点，能够满足不同行业对零件质量的要求。
在进行冲压工艺时，需要考虑到材料的选择、工艺流程的制定和模具设计等因素。
材料的选择应根据产品的具体需求来确定，常见的金属材料有碳钢、不锈钢、铝合金等。
工艺流程的制定是指根据产品的形状和结构要求，确定具体的冲压工艺路线和操作步骤。
模具设计是冲压工艺的关键环节，需要根据产品的形状和尺寸要求设计出合理的模具结构，以保证冲压过程中零件的质量和精度。
冲压工艺的优点是能够批量生产，并且可以实现自动化操作，提高生产效率和产品质量。
但同时，冲压工艺也存在一些问题，如材料的回弹、变形等，需要通过调整冲床的参数和模具的设计来解决。
总的来说，冲压工艺是一种重要的金属加工方法，广泛应用于工业生产中。
通过合理的材料选择、工艺流程设计和模具设计，可以实现高效、高质量的零件生产，满足不同行业对产品的需求。
冲压工艺是一种重要的金属加工方法，它的应用范围非常广泛。
下面，我们将继续探讨冲压工艺的相关知识。
首先，冲压工艺中的模具设计至关重要。
模具是冲压工艺中的关键设备，它直接影响到产品的质量和成本。
模具设计需要考虑到产品的形状和尺寸要求，并通过分析材料的性能和工艺的要求，确定合适的模具材料和结构。
模具的设计要考虑到冲切、弯曲、拉伸等不同工艺操作的要求，以及材料的变形和回弹问题。
同时，模具的寿命和维护也是一个需要重点关注的问题。

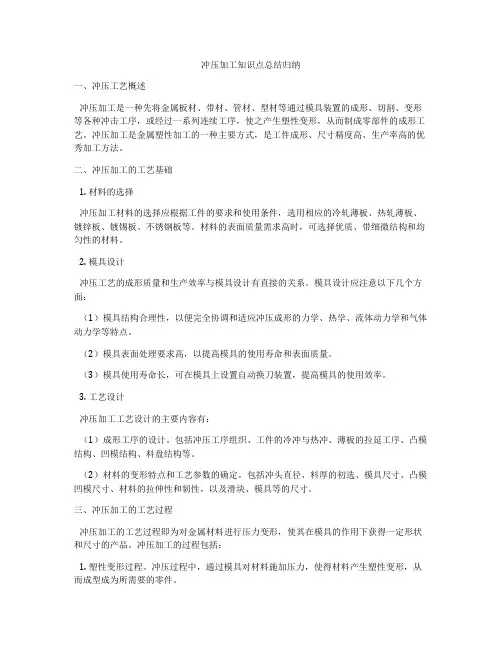

冲压加工知识点总结归纳一、冲压工艺概述冲压加工是一种先将金属板材、带材、管材、型材等通过模具装置的成形、切割、变形等各种冲击工序，或经过一系列连续工序，使之产生塑性变形，从而制成零部件的成形工艺。
冲压加工是金属塑性加工的一种主要方式，是工件成形、尺寸精度高、生产率高的优秀加工方法。
二、冲压加工的工艺基础1. 材料的选择冲压加工材料的选择应根据工件的要求和使用条件，选用相应的冷轧薄板、热轧薄板、镀锌板、镀锡板、不锈钢板等。
材料的表面质量需求高时，可选择优质、带细微结构和均匀性的材料。
2. 模具设计冲压工艺的成形质量和生产效率与模具设计有直接的关系。
模具设计应注意以下几个方面：（1）模具结构合理性，以便完全协调和适应冲压成形的力学、热学、流体动力学和气体动力学等特点。
（2）模具表面处理要求高，以提高模具的使用寿命和表面质量。
（3）模具使用寿命长，可在模具上设置自动换刀装置，提高模具的使用效率。
3. 工艺设计冲压加工工艺设计的主要内容有：（1）成形工序的设计。
包括冲压工序组织、工件的冷冲与热冲、薄板的拉延工序、凸模结构、凹模结构、料盘结构等。
（2）材料的变形特点和工艺参数的确定。
包括冲头直径、料厚的初选、模具尺寸、凸模凹模尺寸、材料的拉伸性和韧性，以及滑块、模具等的尺寸。
三、冲压加工的工艺过程冲压加工的工艺过程即为对金属材料进行压力变形，使其在模具的作用下获得一定形状和尺寸的产品。
冲压加工的过程包括：1. 塑性变形过程。
冲压过程中，通过模具对材料施加压力，使得材料产生塑性变形，从而成型成为所需要的零件。
2. 塑性变形规律。
材料在冲压过程中，会因为受到应力和应变的作用，产生弹性变形、屈服和硬化等塑性变形现象。
3. 模具的作用。
模具是冲压加工中重要的工装，它通过与工件接触，施加变形力，在一定程度上控制着工件的形状和尺寸。
四、冲压加工的工艺参数在冲压加工过程中，需要控制和调节的主要工艺参数有：1. 冲头尺寸。

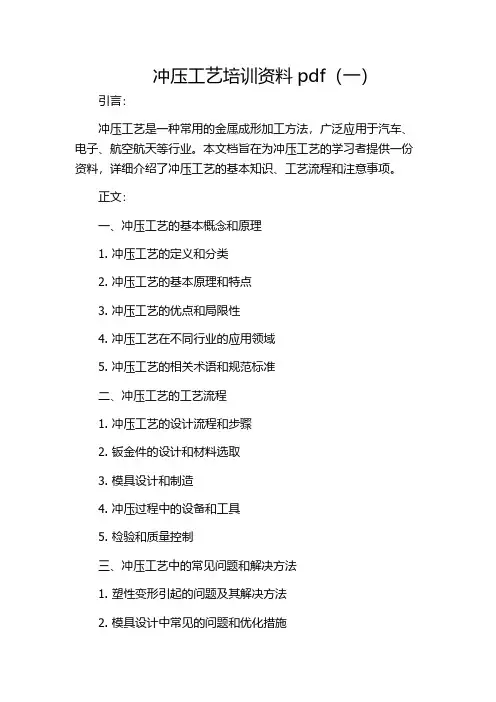

冲压工艺培训资料pdf（一）引言：
冲压工艺是一种常用的金属成形加工方法，广泛应用于汽车、电子、航空航天等行业。
本文档旨在为冲压工艺的学习者提供一份资料，详细介绍了冲压工艺的基本知识、工艺流程和注意事项。
正文：
一、冲压工艺的基本概念和原理
1. 冲压工艺的定义和分类
2. 冲压工艺的基本原理和特点
3. 冲压工艺的优点和局限性
4. 冲压工艺在不同行业的应用领域
5. 冲压工艺的相关术语和规范标准
二、冲压工艺的工艺流程
1. 冲压工艺的设计流程和步骤
2. 钣金件的设计和材料选取
3. 模具设计和制造
4. 冲压过程中的设备和工具
5. 检验和质量控制
三、冲压工艺中的常见问题和解决方法
1. 塑性变形引起的问题及其解决方法
2. 模具设计中常见的问题和优化措施
3. 设备故障和维修方法
4. 冲压件的缺陷和质量问题处理
5. 工艺参数调整和优化技巧
四、冲压工艺中的安全注意事项
1. 冲压工艺中的危险源和防护措施
2. 安全操作规程和个人防护要求
3. 应急处理和事故预防措施
4. 与其他工艺相结合时的安全问题
5. 安全文化建设和培训措施
五、冲压工艺的发展趋势和未来展望
1. 冲压工艺的自动化和智能化发展
2. 新材料在冲压工艺中的应用
3. 环保和节能要求对冲压工艺的影响
4. 冲压工艺与数字化制造的集成
5. 冲压工艺的品质管理和过程优化
总结：
本文档全面介绍了冲压工艺的基本概念、工艺流程、问题解决方法、安全注意事项和未来发展趋势。
希望通过这份资料的学习，读者能够更好地掌握冲压工艺的技术和应用，为工作和研究提供有力的支持。
冲压工艺技术培训资料一、冲压工艺概述冲压工艺是一种利用冲压设备对金属板材进行加工的工艺方法，通过将金属板材置于冲压机上，在冲压模具的作用下，使板材发生塑性变形，从而获得所需形状的工件。
冲压工艺广泛应用于汽车制造、家电制造、航空航天等领域，是制造业中重要的加工工艺之一。
二、冲压工艺的基本原理1. 板材的拉伸和压缩变形在冲压过程中，冲压模具对金属板材施加的力的方式主要有两种：一种是拉伸变形，另一种是压缩变形。
拉伸变形是指板材在受到拉力的作用下产生塑性变形，而压缩变形是指板材在受到挤压力的作用下产生塑性变形。
通常情况下，冲压工艺中既包含了拉伸变形，也包含了压缩变形。
2. 冲压模具的设计与制造冲压模具是冲压工艺中非常重要的一部分，其设计和制造的精度和质量直接影响工件的成型质量。
冲压模具通常由上模、下模和模具座组成，通过上下模的相互配合和运动，使金属板材发生塑性变形，从而形成所需的工件。
3. 材料的选择与工艺参数的确定在冲压工艺中，材料的选择和工艺参数的确定是至关重要的环节。
合适的材料能够保证工件在冲压过程中的成形质量和性能，而合理的工艺参数则能够确保冲压过程的稳定性和高效性。
三、冲压工艺的主要优势1. 高效生产冲压工艺在批量生产方面具有明显的优势，可以在短时间内快速完成大批量的工件生产，提高生产效率。
2. 成本较低相比其他加工工艺，冲压工艺在材料利用率和加工效率上具有较高的优势，可以降低生产成本。
3. 工件精度高冲压工艺能够保证工件的成型精度和表面质量，满足高精度工件的生产需求。
4. 可塑性强冲压工艺对于金属板材的塑性变形能力较强，适用于各种形状和尺寸的工件生产。
四、冲压工艺的主要应用领域1. 汽车制造冲压工艺在汽车制造中具有广泛应用，包括车身板件、底盘件、内饰件等的生产。
2. 家电制造家电制造中的各类金属外壳、零部件等都可以通过冲压工艺进行生产。
3. 电子产品制造手机壳、笔记本电脑外壳、各类电子设备的金属零部件等都是冲压工艺的典型应用。

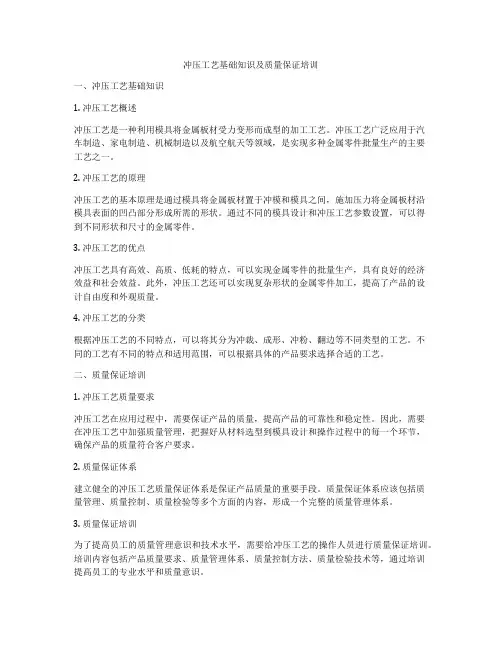

冲压工艺基础知识及质量保证培训一、冲压工艺基础知识1. 冲压工艺概述冲压工艺是一种利用模具将金属板材受力变形而成型的加工工艺。
冲压工艺广泛应用于汽车制造、家电制造、机械制造以及航空航天等领域，是实现多种金属零件批量生产的主要工艺之一。
2. 冲压工艺的原理冲压工艺的基本原理是通过模具将金属板材置于冲模和模具之间，施加压力将金属板材沿模具表面的凹凸部分形成所需的形状。
通过不同的模具设计和冲压工艺参数设置，可以得到不同形状和尺寸的金属零件。
3. 冲压工艺的优点冲压工艺具有高效、高质、低耗的特点，可以实现金属零件的批量生产，具有良好的经济效益和社会效益。
此外，冲压工艺还可以实现复杂形状的金属零件加工，提高了产品的设计自由度和外观质量。
4. 冲压工艺的分类根据冲压工艺的不同特点，可以将其分为冲裁、成形、冲粉、翻边等不同类型的工艺。
不同的工艺有不同的特点和适用范围，可以根据具体的产品要求选择合适的工艺。
二、质量保证培训1. 冲压工艺质量要求冲压工艺在应用过程中，需要保证产品的质量，提高产品的可靠性和稳定性。
因此，需要在冲压工艺中加强质量管理，把握好从材料选型到模具设计和操作过程中的每一个环节，确保产品的质量符合客户要求。
2. 质量保证体系建立健全的冲压工艺质量保证体系是保证产品质量的重要手段。
质量保证体系应该包括质量管理、质量控制、质量检验等多个方面的内容，形成一个完整的质量管理体系。
3. 质量保证培训为了提高员工的质量管理意识和技术水平，需要给冲压工艺的操作人员进行质量保证培训。
培训内容包括产品质量要求、质量管理体系、质量控制方法、质量检验技术等，通过培训提高员工的专业水平和质量意识。
4. 质量保证实施在冲压工艺的实施过程中，需要严格执行质量保证体系，确保各项管理制度得到有效执行。
此外，需要加强对不良品和质量问题的分析和处理，及时找出问题的原因和解决方案，及时采取有效的措施做好产品的质量保证。
三、总结冲压工艺作为一种重要的金属加工工艺，在工业生产中具有重要的地位和作用。
冲压工艺基础知识简介冲压工艺是一种通过模具对金属板材进行变形加工的方法，广泛应用于汽车、航空航天、电子等行业。
冲压工艺可以高效地生产出形状复杂、尺寸精度高的零部件，并具有高生产效率、低成本等优点。
本文将介绍冲压工艺的基础知识，包括冲压工艺的分类、工艺流程以及常见的冲压缺陷等内容。
冲压工艺的分类根据冲压过程中是否改变工件厚度的方式，冲压工艺可以分为冷冲压和热冲压两种类型。
冷冲压冷冲压是指在常温下进行的冲压工艺。
其主要优点是工件的尺寸精度高、表面质量好、成本低。
冷冲压适用于处理普通的金属板材，如钢板、铝板等。
热冲压热冲压是指在加热状态下进行的冲压工艺。
加热可以使金属板材的塑性增大，从而提高冲压过程中的变形能力。
热冲压适用于处理高强度钢板等特殊材料。
冲压工艺流程冲压工艺通常包括以下几个步骤：设计模具、切割材料、成形、清洁和涂装。
设计模具设计模具是冲压工艺的第一步，它决定了最终产品的形状和尺寸。
模具通常由上下两部分组成，上模和下模。
上模固定在压力机的上部，下模固定在压力机的下部。
当上下模合上时，工件位于模具的中间位置。
切割材料在冲压工艺中，首先需要切割出合适尺寸的金属板材。
常用的切割方法包括剪切和切割机。
剪切是通过剪刀式刀具对金属板材进行切割，切割机则是通过旋转锯片或刀片对板材进行切割。
成形成形是冲压工艺的核心步骤，通过对金属板材施加力和压力，使其变形成模具所需的形状。
常见的成形方法包括拉伸、压制、弯曲等。
清洁和涂装在完成成形后，工件通常需要进行清洁和涂装，以提高表面质量和防止腐蚀。
清洁可以通过酸洗、脱脂等方法实现，涂装可以采用喷涂、电镀等方式进行。
常见的冲压缺陷在冲压过程中，常常会出现一些缺陷问题，影响产品的质量和可靠性。
以下是几种常见的冲压缺陷：凹陷凹陷是指在冲压过程中出现的凹痕或凹洞。
凹陷通常是由于材料的屈服限制或模具设计不当引起的。
裂纹裂纹是指在冲压过程中出现的裂痕或断裂。
裂纹通常是由于过大的应力或材料的疲劳引起的。
