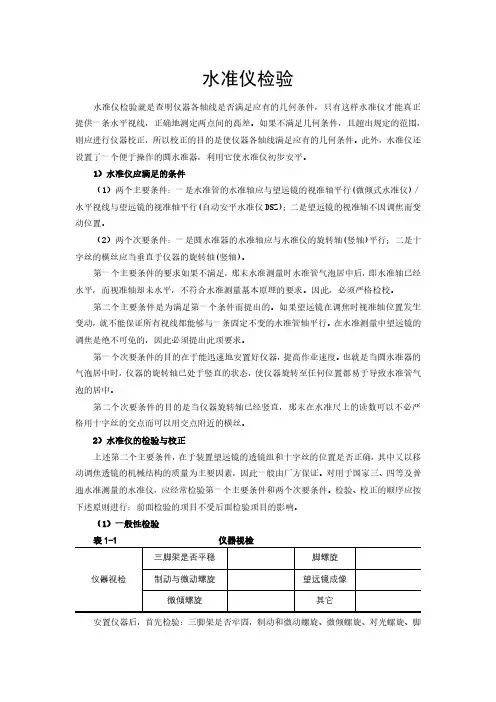

水准仪检验
- 格式:ppt
- 大小:2.18 MB
- 文档页数:14
水准仪的检验与校正实验报告水准仪的检验与校正实验报告一、引言水准仪是一种用于测量物体水平度的仪器。
在工程测量和建筑设计中,水准仪的准确性至关重要。
为了保证测量结果的准确性,本实验旨在对水准仪进行检验与校正。
二、实验目的1. 学习水准仪的基本原理和使用方法;2. 检验水准仪的准确性;3. 校正水准仪的误差。
三、实验仪器和材料1. 水准仪:型号XYZ-123;2. 校正板;3. 支架;4. 水平仪;5. 直尺;6. 笔记本电脑。
四、实验步骤1. 检查水准仪的外观和零件是否完好,并确保水准仪处于水平状态;2. 将水准仪放置在支架上,并使用水平仪进行校正;3. 将校正板放置在水准仪的工作台上,并调整水准仪的仪器高度,使其与校正板平行;4. 使用直尺测量校正板上的标记点与水准仪读数之间的差异;5. 记录每个标记点的读数和差异;6. 将读数差异转换为实际高度差;7. 分析差异的原因,并根据分析结果进行水准仪的校正。
五、实验结果与分析在本实验中,我们进行了对水准仪的检验与校正。
通过测量校正板上的标记点与水准仪的读数差异,我们得到了以下实验结果:标记点1:读数差异为0.2mm,对应实际高度差为0.4mm;标记点2:读数差异为0.1mm,对应实际高度差为0.2mm;标记点3:读数差异为0.3mm,对应实际高度差为0.6mm。
通过分析差异的原因,我们发现水准仪可能存在以下误差:1. 仪器本身的制造误差;2. 支架的不稳定性;3. 读数的误差。
为了校正水准仪的误差,我们可以采取以下措施:1. 调整水准仪的仪器高度,使其与校正板平行;2. 使用更精确的支架;3. 提高读数的准确性。
六、结论通过本实验,我们对水准仪进行了检验与校正。
根据实验结果和分析,我们得出以下结论:1. 水准仪存在一定的误差,需要进行校正;2. 校正水准仪的方法包括调整仪器高度、更换支架和提高读数准确性;3. 校正后的水准仪能够提供更准确的测量结果。

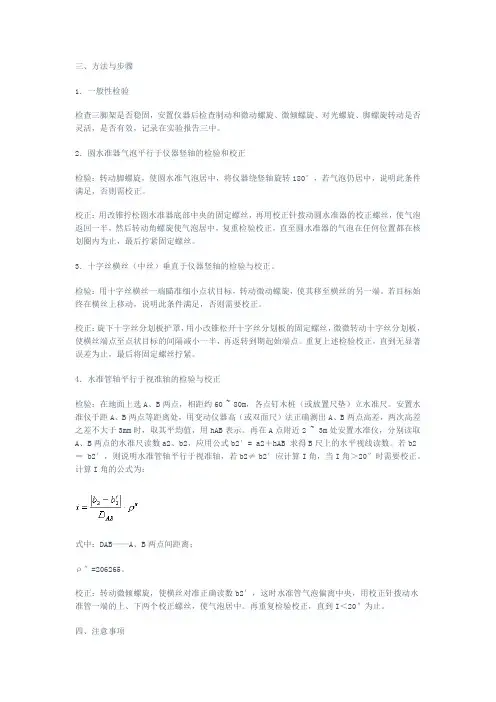

三、方法与步骤1.一般性检验检查三脚架是否稳固,安置仪器后检查制动和微动螺旋、微倾螺旋、对光螺旋、脚螺旋转动是否灵活,是否有效,记录在实验报告三中。
2.圆水准器气泡平行于仪器竖轴的检验和校正检验:转动脚螺旋,使圆水准气泡居中,将仪器绕竖轴旋转180°,若气泡仍居中,说明此条件满足,否则需校正。
校正:用改锥拧松圆水准器底部中央的固定螺丝,再用校正针拨动圆水准器的校正螺丝,使气泡返回一半,然后转动角螺旋使气泡居中,复重检验校正,直至圆水准器的气泡在任何位置都在核划圈内为止,最后拧紧固定螺丝。
3.十字丝横丝(中丝)垂直于仪器竖轴的检验与校正。
检验:用十字丝横丝一端瞄准细小点状目标,转动微动螺旋,使其移至横丝的另一端。
若目标始终在横丝上移动,说明此条件满足,否则需要校正。
校正:旋下十字丝分划板护罩,用小改锥松开十字丝分划板的固定螺丝,微微转动十字丝分划板,使横丝端点至点状目标的间隔减小一半,再返转到期起始端点。
重复上述检验校正,直到无显著误差为止,最后将固定螺丝拧紧。
4.水准管轴平行于视准轴的检验与校正检验:在地面上选A、B两点,相距约60 ~ 80m,各点钉木桩(或放置尺垫)立水准尺。
安置水准仪于距A、B两点等距离处,用变动仪器高(或双面尺)法正确测出A、B两点高差,两次高差之差不大于3mm时,取其平均值,用hAB表示。
再在A点附近2 ~ 3m处安置水准仪,分别读取A、B两点的水准尺读数a2、b2,应用公式b2′= a2+hAB 求得B尺上的水平视线读数。
若b2=b2′,则说明水准管轴平行于视准轴,若b2≠ b2′应计算I角,当I角>20″时需要校正。
计算I角的公式为:式中:DAB——A、B两点间距离;ρ″=206265。
校正:转动微倾螺旋,使横丝对准正确读数b2′,这时水准管气泡偏离中央,用校正针拨动水准管一端的上、下两个校正螺丝,使气泡居中。
再重复检验校正,直到I<20″为止。
四、注意事项1.要按照实验步骤进行检验,确认检验无误后才能进行校正。
水准仪的检查及校正1.仪器的外观检查望远镜旋转是否灵活、均匀;制动、微动螺旋及脚螺旋是否可靠,望远镜视场中的十字丝及目标能否调清晰,三脚架是否牢固。
2.圆水准器轴平行于仪器竖轴的检验与校正检查方法:摆好仪器把圆水准气泡调居中,就转动仪器180度后,看圆水准气泡是否还居中,居中是好不居中就要校正校正方法:就是架好仪器后,把圆水准气泡调居中,就转动仪器180度这时圆水准气泡肯定不居中,就先稍松圆水准器底部中央的固定螺丝,再拨动圆水准器的校正螺丝,使气泡往中心移动原本偏离的一半,然后就用角螺旋调气泡居中,然后就转180度,看圆水准气泡是否还居中,不居中就要重复划线部分,直至怎么转都居中。
3.十字丝横丝垂直于仪器竖轴的检验与校正检查方法:架好仪器后调好仪器后,用十字丝交点瞄准明显一点目标,转动微调螺旋,使十字丝左右移动,若目标点始终不离开横丝,说明是好的,否则就要校正校正方法:旋下十字丝分划板护罩,用螺丝刀松开十字丝分划板的固定螺丝,转动分划板,使目标与横丝重合,如此反复检校,直至满足要求为止,最后将固定螺丝旋紧,并旋上护罩。
4.管水准器轴平行于视准轴的检验与校正(也就是常说的i角)检查方法:就是在相距80米的A、B两点,等距中间架好仪器后分别读数a1、b1;然后在距A点附近3米处架好仪器后,再分别读取a2、b2;然后计算两点高差h1=a1-b1(这个在中为正确高差),h2=a2-b2(这个存在一定误差的),计算高差之差,△h=h2-h1,计算i角公式:i=△h×p(一个常数)÷S(AB间距)=△h×206265÷80, 式中p=206265,若i﹥20时就要校正校正方法:旋转微倾螺旋,将十字丝横丝对到A点尺正确读数a2’=a2-△h,这时原来居中的管水准气泡会偏离中央位置,在保持读数不变的条件下,用校正针拨动管水准器上、下两个校正螺丝,使偏离的管水准气泡居中;注意:拨动上、下两校正螺丝前,应先稍旋松左右两个校正螺丝,且上、下两个校正螺丝在校正时应遵循“先松后紧”的规则,也就是要抬高管水准器的一端,应先松开上面的校正螺丝,让出了一定空隙,然后再旋进下面的校正螺丝,校正完毕,再旋紧,如此反复验校,直至i≤20为止。
以下为水准仪的检验与校正:一、目的和要求(1)了解微倾式水准仪各轴线应满足的条件。
(2)掌握水准仪检验和校正的方法。
(3)要求校正后,i角值不超过20″,其它条件校正到无明显偏差为止。
二、仪器和工具水准仪1台,水准尺2支,尺垫2个,钢尺1把,校正针1根,小螺丝旋具1个,记录板1块。
三、方法与步骤1.圆水准器轴平行于仪器竖轴的检验与校正(1)检验转动脚螺旋,使圆水准器气泡居中,将仪器绕竖轴旋转180?。
如果气泡仍居中,则条件满足;如果气泡偏出分划圈外,则需校正。
(2)校正先转动脚螺旋,使气泡移动偏歪值的一半,然后稍旋松圆水准器底部中央固定螺钉,用校正针拨动圆水准器校正螺钉,使气泡居中。
如此反复检校,直到圆水准器转到任何位置时,气泡都在分划圈内为止。
最后旋紧固定螺钉。
2.十字丝中丝垂直于仪器竖轴的检验与校正(1)检验严格置平水准仪,用十字丝交点瞄准一明显的点状目标M,旋紧水平制动螺旋,转动水平微动螺旋。
如果该点始终在中丝上移动,说明此条件满足;如果该点离开中丝,则需校正。
(2)校正卸下目镜处外罩,松开四个固定螺钉,稍微转动十字丝环,使目标点M与中丝重合。
反复检验与校正,直到满足条件为止。
再旋紧四个固定螺钉。
3.水准管轴平行于视准轴的检验与校正(1)检验,在地面上选择A、B两点,其长度约为60~80m。
在A、B两点放置尺垫,先将水准仪置于AB的中点C,读立于A、B尺垫上的水准尺,得读数为a1和b1,则高差h1=a1-b1,改变仪器高度,又读得a1′和b1′得高差h1′=a1′-b1′。
若h1-h1′≤±3mm,则取两次高差的平均值,作为正确高差hAB。
然后将仪器搬至B点附近(距B点2~3m),瞄准B点水准尺,精平后读取B点水准尺读数b2′,再根据A、B两点间的高差hAB,可计算出A点水准尺的视线水平时的读数a2′=b2′+hAB,瞄准A点上的水准尺,精平后读取A 点上水准尺读数a2,根据a2′与a2的差值计算i角值如果i角值<±20″,说明此条件满足,如果i角值≥±20″,则需校正。
水准仪的检验与校正普通水准仪的检验与校正1.圆水准器轴(圆球面中点和球心的连线)平行于仪器的竖轴检验:把仪器安置在三脚架上,转动脚螺旋,使圆水准器的气泡居中。
然后使仪器绕竖轴旋转180°,此时若圆水准器的气泡仍然居中,则说明此项条件满足。
校正:如气泡偏离圆水准器中心位置,先用脚螺旋使气泡退回一半,然后拨动圆水准器校正螺丝使气泡居中。
反复检验校正直至满足条件。
此外,还可以先按照经纬仪上盘水准管轴垂直于竖轴的检校方法,将水准仪上长水准管校正好,在长水准管水平的条件下,拨动圆水准器校正螺丝,使圆气泡居中。
2.十字丝横丝垂直于仪器竖轴检验:将水准仪在地上安置好,以横丝的一端瞄准远处一清晰固定的点,然后转动水平方向的微动螺旋,如该点始终在横丝上移动,说明横丝垂直于竖轴,否则应进行校正。
校正:松动十字丝环上相邻两校正螺丝,转动十字丝环,直到满足要求为止。
3.水准管轴平行于视准轴检验:在地面选定A、B两点,相距60~100m,置仪器于A、B之中点,对两端所立标尺进行观测得读数a1、b1(图4-237),a1-b1=h即为两点间的正确高差。
然后将仪器搬近B点,紧靠B整置仪器,使望远镜目镜端靠近标尺,自物镜端观测水准尺,以铅笔尖指出圆孔中心在尺上的位置,在镜外读得B点标尺之读数b2(即仪器高)。
然后再对A点所立水准尺进行观测得读数a2。
若a2-b2=a1-b1,则此项条件满足。
图4-237 水准管检验校正:若a2-b2不等于a1-b1,在A点上水准尺的正确读数应为a'2=b2+(a1-b1)=b2+h。
旋转望远镜微倾螺旋,使横丝对准A点标尺上的正确读数a'2,这时视准轴已水平,但气泡却偏离中心,拨动水准管校正螺丝使气泡居中。
此项检校要反复进行,直至仪器在B点所测之高差,与仪器在A、B的中点所测正确高差相差在3~4mm以内,就可以认为校正好了。
4.视准轴与水准管轴应平行(即无交叉误差)检验:安平仪器后,在距仪器约50m处竖立一水准尺。
水准仪的检验与校正实验报告(共5则)第一篇: 水准仪的检验与校正实验报告水准仪的检验与校正实验报告一、实验目的与要求:1.弄清水准仪的主要轴线及它们之间应满足的几何关系;2.掌握DS3水准仪检验与校正的方法。
二、设备:DS3水准仪1台, 水准尺2根, 尺垫2个, 小螺丝刀1把, 校正针1根, 记录板1块。
三、方法与步骤:1.一般性检验:安置仪器后, 首先检验:三脚架是否牢固, 制动和微动螺旋、微倾螺旋、对光螺旋等是否有效, 望远镜成像是否清晰等, 同时了解水准仪各主要轴线及其相互关系。
2.圆水准器轴平行于仪器竖轴的检验与校正:检验:转动脚螺旋使圆水准器气泡居中, 将仪器绕竖轴旋转180°后, 若气泡仍居中, 则说明圆水准器轴平行于仪器竖轴, 否则需要校正。
校正:先稍松圆水准器底部中央的固紧螺丝, 再拨动圆水准器的校正螺丝, 使气泡返回偏离量的一半, 然后再转动脚螺旋使气泡居中。
如此反复检校, 直到圆水准器在任何位置时, 气泡都在刻划圈内为止, 最后旋紧固紧螺旋。
3.十字丝横丝垂直于仪器竖轴的检验与校正:检验:以十字丝横丝一端瞄准约20m处的一细小目标点, 转动水平微动螺旋, 若横丝始终不离开目标点, 则说明十字丝横丝垂直于仪器竖轴, 否则需要校正。
校正:旋下十字丝分划板护罩, 用小螺丝刀松开十字丝分划板的固定螺丝, 微略转动十字丝分划板, 使转动水平微动螺旋时横丝不离开目标点。
如此反复检校, 直至满足要求。
最后将固定螺丝旋紧, 并旋上护罩。
4.水准管轴与视准轴平行关系的检验与校正:检验: 在平坦地面上选定相距60-80米的A.B两点, 放下尺垫立水准尺。
现在距A.B等距离处安置水准仪, 分别读取A.B两点水准尺读数a1.b1, 求得正确高差Hab(b1(a1。
再在A点附近2-3米处水准仪, 分别读取A.B两点水准尺读数a2.b2, 求得B尺的上的应有读数b2(a2(Hab。
若b2=b2'时, 说明水准管轴与视准轴平行;若b2(b2'时, 说明水准管轴与视准轴不平行。
水准仪检验与校正方法
嘿,咱今儿就来聊聊水准仪检验与校正方法!这可是个相当重要的事儿呢!
你想想看,水准仪就好比我们的眼睛,如果它不准确了,那可就像我们的眼睛出了问题一样,那得出多大乱子呀!所以检验和校正它可太关键啦。
先来说说检验吧。
我们得检查水准仪的各个部件是不是都完好无损呀,比如那个望远镜,得看看它能不能清晰地看东西。
这就好像我们检查自己的眼镜是不是干净清晰一样。
还有水准器,得保证它能水平呀,不然怎么能测准呢!然后就是看看脚架稳不稳,要是摇摇晃晃的,那不就跟站在跷跷板上测量一样不靠谱嘛!
那怎么校正呢?这可得仔细着点儿。
如果发现水准仪不水平了,那就要调整水准器啦。
就像我们走路走歪了要调整步伐一样。
有时候可能还得调整一下望远镜的焦距,让我们能更清楚地看到目标。
这就好比我们调整自己的视力,让一切都看得明明白白。
要是发现水准仪的测量结果总是有偏差,那可能就得好好找找原因啦。
是不是仪器本身有问题呀,还是使用方法不对呢?这就好像我们做事情,如果总是做不好,就得反思一下是自己的能力问题还是方法问题呀。
咱可不能小瞧了这水准仪检验与校正,它关系到我们测量的准确性呀!要是不准确,那后面的工作不都白干啦?这可不行呀!所以大家一定要重视起来,认真对待每一次检验和校正。
总之,水准仪检验与校正方法真的超级重要,大家一定要好好掌握呀!别等到出了问题才后悔莫及呀!。
水准仪的检验与校正一、检验步骤1.要点:完成圆水准器、十字丝横丝、水准管平行于视准轴(i角)检查2.步骤:圆水准器检校——十字丝横丝检校——水准管平行于视准轴(i角)检校二、检验及校正1.圆水准器的检验圆水准器泡居中后,将望远镜旋转180°后气泡(居中或不居中)校正⑴转动脚螺旋使气泡退回偏离值的一半。
⑵松开圆水准器背面中心固紧螺丝,用校正针拨动相邻两个校正螺,再拨动另一个校正螺丝,使气泡居中。
⑶按这种方法反复检校,直到转到任何方向,气泡均居中为止,校正即可结束。
最后,将中心固紧螺丝拧紧。
2.十字丝横丝检验在墙上找一点,使其恰好位于水准仪望远镜十字丝左端的横丝上,旋转水平微动螺旋,用望眼镜右端对准该点(是否仍位于十字丝右端的横丝上)校正⑴松开十字丝分划板座的固定螺丝,转动整个目镜座,使十字丝横丝与M点轨迹一致,再将固定螺丝拧紧。
⑵当M点偏离横丝不明显时,一般不进行校正,在作业中可利用横丝的中央部分读数。
3.i角检验什么是水准仪的i角?水准仪的视准轴在垂直方向上与水准轴的投影夹角。
水准仪的i角和角是不同的,角(交叉误差)是指水准仪的视准轴与水准管轴在水平面内投影的夹角。
水准仪i角的消除方法是在观测时尽量将一起安置在测区范围的中间,而角在普通测量时影响较小,一般不予考虑,而在精密水准测量时必须要注意,其消除方法是在观测时按奇偶数站将仪器的一条固定的架腿分别安置在路线的左右两侧。
.检验步骤:⑴选择一平坦地面,相距80m左右各打一木桩A、B,将仪器置于中点C,并使A C=BC,⑵将水准仪安置于中点C处,在A、B两点竖立水准尺。
用两次仪高法两次测定A至B点的高差。
当两次高差的较差不大于3mm时,取两次高差的平均值hAB作为两点高差的正确值。
⑶将仪器安置于C′处即距B点2~3m处,精平仪器后,读出B点尺上的读数b2。
由于i 角较小,仪器离B点近,引起读数b2的误差可忽略不计,可视为水平视线的读数。
于是,可根据已知高差hAB反算求得视线水平时的后视应读数a2,即a2=b2+hAB⑷将望远镜照准A点标尺,精平后读得的读数为α'2。
检测水准仪方法标准
检测水准仪的方法标准主要包括以下几个方面:
1. 圆水准气泡轴的检验与校正:首先进行脚螺旋的旋转操作,让圆水准气泡位于仪器的中心。
接着将水准仪放在水平的平台上,观察气泡是否稳定在中心位置,如果偏离中心,需要通过旋转脚螺旋进行校正。
2. 水平角精度检验:将水准仪放置在已知高程的基准点上,对准另一个已知高程的点,观察水准仪显示的高程差是否与实际高程差相符。
在不同的角度和距离下进行多次检验,以评估水准仪的水平角精度。
3. 竖直角精度检验:将水准仪放置在已知高程的基准点上,对准另一个已知高程的点,观察水准仪显示的竖直高程差是否与实际高程差相符。
在不同的角度和距离下进行多次检验,以评估水准仪的竖直角精度。
4. 稳定性和重复性检验:在进行水准测量时,需要观察水准仪的稳定性和重复性。
在进行测量过程中,避免水准仪受到振动和移动,同时进行多次测量,评估测量结果的稳定性和重复性。
5. 测距精度检验:利用已知距离的基准点,对准另一个已知距离的点,观察水准仪显示的距离是否与实际距离相符。
在不同的距离下进行多次检验,以评估水准仪的测距精度。
6. 校正后的水准仪使用过程中,需要定期进行检验,确保其测量精度符合要求。
如果发现水准仪存在问题,应及时进行维修和校正,以保证测量结果的准确性。
以上是检测水准仪方法标准的主要内容,通过对水准仪的校正和检验,可以确保水准仪在使用过程中的测量精度。
在使用水准仪时,还需要注意操作规范,避免误差的产生。
水准仪检验合格证水准仪是一种用于测量地面水平度的仪器,广泛应用于建筑、工程施工、地理测量等领域。
对于确保水准仪的测量精度和准确性,进行定期的检验是非常重要的。
水准仪检验合格证是一种文件,用于证明水准仪已经通过检验,并且符合相应的标准和要求。
水准仪检验合格证通常由专业的计量检测机构或者权威的地理测量机构颁发。
在颁发合格证之前,水准仪需要经过一系列的检验和测试,以确定其测量精度和准确性是否满足标准要求。
水准仪的检验主要包括以下几个方面:1. 线性度检验:线性度是指水准仪的测量结果与真实数值之间的偏差。
通过使用标准水平面进行对比,可以确定水准仪的线性度。
这项检验能够判断水准仪是否存在任何误差或漂移,以保证测量结果的准确性。
2. 灵敏度检验:灵敏度是指水准仪对于地面倾斜的敏感程度。
水准仪应该能够正确地检测到微小的倾斜,以确保测量结果的准确性。
灵敏度检验通常使用倾斜试验板或者标准器具进行。
3. 水平泡管检验:水准仪通常配备有一个水平泡管,用于判断水平度。
这个泡管应该能够准确地显示水平状态,以便操作员能够进行精确的调整。
检验水平泡管的准确性是确保水准仪测量结果准确的重要一环。
4. 温度影响检验:温度对水准仪的测量结果有一定的影响。
在检验过程中,需要将水准仪放置在不同的温度环境下,观察其测量结果是否发生变化。
这项检验能够判断水准仪在不同温度条件下是否能够保持稳定的测量精度。
只有在水准仪通过了以上各项检验,并且结果符合相应的标准和要求,才能够获得水准仪检验合格证。
合格证上通常会包括以下信息:水准仪的型号和规格、制造商信息、检验日期和结果等。
持有合格证的水准仪可以得到广泛的认可和信任,也是在工程施工和地理测量中的必备工具。
在实际使用水准仪的过程中,持续进行定期的检验和校准是至关重要的。
水准仪的精度和准确性可能会受到各种因素的影响,例如长时间使用引起的磨损或者震动。
定期检验可以及时发现和解决这些问题,确保水准仪一直保持准确性。
第6讲水准仪的检验与校正
水准仪检验与校正水准仪是一种测量垂直度的仪器,是测量和建筑工程领域中必不可少的仪器。
在施工过程中,水准仪的检验和校正非常重要,它能够确保施工质量,减少误差,提高效率。
水准仪检验和校正一般分为几个步骤:1)检查外观及部件:首先要检查水准仪的外观及部件,确保它们的完整性,若发现有缺损、磨损等,就要及时修理或更换。
2)检查精度:检查水准仪的精度,一般采用折射现象的原理,以及测量仪器的精度。
如果精度符合要求,就可以进行下一步的检验。
3)校准:将水准仪放置于校准台上,调整水准仪,使其中心点与校准台上的中心点保持一致,并且保持水准仪的水平性。
4)检查指示灯:检查水准仪的指示灯,确保它们能够正常工作,确保测量结果的准确性。
5)检查水池:检查水池,确保水池没有渗漏,并且水量能够正常的流动。
6)校正:如果检查结果发现水准仪不准确,就要进行校正,校正的方法有很多,比如用电脑软件辅助校正、用激光投射仪校正等。
通过以上步骤,就可以确保水准仪的准确性,从而确保施工质量。
在施工过程中,要定期检验水准仪,确保其准确性,提高施工效率。
