水准仪检验报告

水准仪的检验与校正实验报告水准仪的检验与校正实验报告一、引言水准仪是一种用于测量物体水平度的仪器。

在工程测量和建筑设计中，水准仪的准确性至关重要。

为了保证测量结果的准确性，本实验旨在对水准仪进行检验与校正。

二、实验目的1. 学习水准仪的基本原理和使用方法；2. 检验水准仪的准确性；3. 校正水准仪的误差。

三、实验仪器和材料1. 水准仪：型号XYZ-123；2. 校正板；3. 支架；4. 水平仪；5. 直尺；6. 笔记本电脑。

四、实验步骤1. 检查水准仪的外观和零件是否完好，并确保水准仪处于水平状态；2. 将水准仪放置在支架上，并使用水平仪进行校正；3. 将校正板放置在水准仪的工作台上，并调整水准仪的仪器高度，使其与校正板平行；4. 使用直尺测量校正板上的标记点与水准仪读数之间的差异；5. 记录每个标记点的读数和差异；6. 将读数差异转换为实际高度差；7. 分析差异的原因，并根据分析结果进行水准仪的校正。

五、实验结果与分析在本实验中，我们进行了对水准仪的检验与校正。

通过测量校正板上的标记点与水准仪的读数差异，我们得到了以下实验结果：标记点1：读数差异为0.2mm，对应实际高度差为0.4mm；标记点2：读数差异为0.1mm，对应实际高度差为0.2mm；标记点3：读数差异为0.3mm，对应实际高度差为0.6mm。

通过分析差异的原因，我们发现水准仪可能存在以下误差：1. 仪器本身的制造误差；2. 支架的不稳定性；3. 读数的误差。

为了校正水准仪的误差，我们可以采取以下措施：1. 调整水准仪的仪器高度，使其与校正板平行；2. 使用更精确的支架；3. 提高读数的准确性。

六、结论通过本实验，我们对水准仪进行了检验与校正。

根据实验结果和分析，我们得出以下结论：1. 水准仪存在一定的误差，需要进行校正；2. 校正水准仪的方法包括调整仪器高度、更换支架和提高读数准确性；3. 校正后的水准仪能够提供更准确的测量结果。

水准仪实验报告总结水准仪实验报告总结篇一:实验报告一水准仪的使用实验报告一水准仪的使用日期天气仪器号小组成绩一、完成下面填空:安装仪器后，转动使圆水准器气泡居中，转动看清十字丝，通过瞄准水准尺，转动精确照准水准尺，转动使气泡居中，最后读取读数。

二、完成手簿中高差计算:水准测量手簿学生:篇二:水准仪的认识与使用实验报告水准仪的认识与使用实验报告1(实验时间 :指导老师:分组号及成员:2(实验目的:3.实验仪器及工具:4.实验任务及要求:5.实验步骤:6.实验数据记录及计算:水准测量记录手簿日期,,,,, 仪器编号,,,,, 观测,,,,, 天气,,,,, 地点,,,,, 记录,,,,, 实验地点:8.实验总结:教师评价:篇三:二等水准测量实验报告控制测量学实验报告专业:测绘工程班级学号:0902602-15 编写人:曹豪迈指导老师:鄢志辉日期:201X.11 实验三精密水准仪使用与检验一、实验目的和要求1(了解精密水准仪的基本结构和读数方法;2(初步掌握精密水准仪的检验内容和检验校正方法;3(掌握二等水准测量一条闭合水准路线的施测方法。

二、实验安排 ?本实验需要 2 学时。

?实验每个小组由 4~5 人组成，各工序轮换进行。

三、实验步骤及要点1(安置仪器，了解精密水准仪的主要结构、读数和使用方法;2(精密水准仪的检验及检验项目:1)水准仪及脚架各部件检视; 2)圆水准器安置正确性检验与校正; 3)光学测微器效用正确性的检验及分化值的测定; 4)视准轴与水准管轴相互关系的检验及校正。

3(选择一块平坦地区，选择两点，两点间形成一个闭合圈，进行往返测量。

四、仪器及工具每组领精密水准仪 1 台，铟钢尺 1 套，记录板 1 块，记录纸若干;铅笔、计算器等工具自备。

五、主要技术要求1(二等水准测量主要技术要求2(二等水准观测主要技术要求六、误差来源1(仪器误差:?i角的误差影响??角误差的影响?水准标尺长度误差的影响?两水准尺零点差的影响。

水准仪检测报告范文一、检测目的本次检测的目的是检验水准仪的测量准确性和稳定性，以确保其能够准确、可靠地完成测量任务。

二、检测方法本次检测采用外检法进行，即将被测水准仪放置在平稳的工作台上，使用一次性水准尺对其进行检测。

以水准尺两端的标尺刻度差值和水平仪的读数差值作为水准仪的误差。

三、检测步骤1.准备工作检测工具：一次性水准尺、水平仪、工作台；检测环境：平稳的实验室工作台；调整水准仪：将水准仪放置在工作台上，使用水平仪调整水准仪的水平状态。

2.检测过程（1）将一次性水准尺平放在工作台上，并用夹具固定，确保其完全水平。

（2）将水准仪放置在水准尺上，调整水准仪的位置和高度，使其与水准尺接触紧密。

（3）记录水平仪在水平照射板上的读数，记录下来。

（4）将水准仪移动到水准尺另一端，再次记录水平仪的读数。

（5）计算两次读数之差，即可得到水准仪的误差。

四、检测结果本次检测得到的数据为：第一次读数：0.2mm；第二次读数：-0.1mm。

根据计算，水准仪的误差范围为：0.2mm-(-0.1mm)=0.3mm。

五、结论根据本次检测结果可得出以下结论：1. 水准仪的测量误差为0.3mm。

2.水准仪在两次测量中的误差较小，表明其具有较高的测量准确性。

3.水准仪的误差范围在可接受范围内，能够满足正常的测量需求。

六、检测建议基于本次检测结果，提出以下建议：1.水准仪可以进一步调整，以提高其测量准确性。

2.定期对水准仪进行校准，以确保其准确性和稳定性。

3.在使用水准仪进行测量时，应注意环境条件的影响，如避免风力、振动等干扰。

七、总结本次水准仪检测结果表明，水准仪具有较高的测量准确性和稳定性，可以满足正常的测量需求。

但仍需加强对水准仪的调整和校准，以确保其持续准确可靠地进行测量工作。

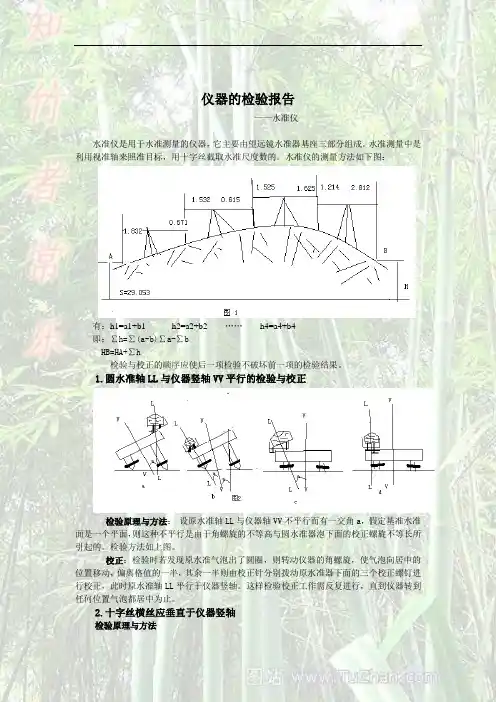

仪器的检验报告——水准仪水准仪是用于水准测量的仪器，它主要由望远镜水准器基座三部分组成。

水准测量中是利用视准轴来照准目标，用十字丝截取水准尺度数的。

水准仪的测量方法如下图：有：h1=a1+b1 h2=a2+b2 ……h4=a4+b4即：∑h=∑(a-b)∑a-∑bHB=HA+∑h检验与校正的顺序应使后一项检验不破坏前一项的检验结果。

1.圆水准轴LL与仪器竖轴VV平行的检验与校正检验原理与方法：设原水准轴LL与仪器轴VV不平行而有一交角a，假定基准水准面是一个平面，则这种不平行是由于角螺旋的不等高与圆水准器泡下面的校正螺旋不等长所引起的。

检验方法如上图。

校正：检验时若发现原水准气泡出了圆圈，则转动仪器的角螺旋，使气泡向居中的位置移动，偏离格值的一半，其余一半则由校正针分别拨动原水准器下面的三个校正螺钉进行校正，此时原水准轴LL平行于仪器竖轴。

这样检验校正工作需反复进行，直到仪器转到任何位置气泡都居中为止。

2.十字丝横丝应垂直于仪器竖轴检验原理与方法⑴若十字丝横丝已垂直于仪器竖轴，也即横丝是水平的，则用横丝的不同部分在水准尺上读数应该是相同的。

检验时，整平仪器后，瞄准一固定点A，拧紧制动螺旋，用微动螺旋缓慢地转动望远镜，如A点始终在横丝上移动，如图所示，说明条件满足。

否则，如果A 点离开了横丝，如图所示，则应校正。

校正方法打开目镜处的护罩，用螺丝刀松开4个十字丝分划板的固定螺旋，并拨正十字丝环。

也有用螺丝刀松开十字丝环处的止头；螺丝，校正十字丝环的。

3.望远镜视准轴应与水准管轴平行检验原理与方法如图，在平坦地面上选择距离大致在100m左右的A,B亮点，并在这两点上打入木桩或设置尺垫。

设视准轴与水准管轴不平行，它们之间的夹角为i。

当水准管气泡居中，即水准管轴水平时，视线将倾斜i角。

由于i角对水准尺读数的影响与距离相等时，i角对水准尺读数的影响也相同，则求得的高差不受其影响，所以检验时将仪器置于地面点A,B的等距离I处，使Da=Db，则高差：h ˊAB = a1 - b1为正确的高差值。

水准仪的检验与校正实验报告（共5则）第一篇: 水准仪的检验与校正实验报告水准仪的检验与校正实验报告一、实验目的与要求:1.弄清水准仪的主要轴线及它们之间应满足的几何关系；2.掌握DS3水准仪检验与校正的方法。

二、设备:DS3水准仪1台, 水准尺2根, 尺垫2个, 小螺丝刀1把, 校正针1根, 记录板1块。

三、方法与步骤:1.一般性检验:安置仪器后, 首先检验：三脚架是否牢固, 制动和微动螺旋、微倾螺旋、对光螺旋等是否有效, 望远镜成像是否清晰等, 同时了解水准仪各主要轴线及其相互关系。

2.圆水准器轴平行于仪器竖轴的检验与校正:检验：转动脚螺旋使圆水准器气泡居中, 将仪器绕竖轴旋转180°后, 若气泡仍居中, 则说明圆水准器轴平行于仪器竖轴, 否则需要校正。

校正：先稍松圆水准器底部中央的固紧螺丝, 再拨动圆水准器的校正螺丝, 使气泡返回偏离量的一半, 然后再转动脚螺旋使气泡居中。

如此反复检校, 直到圆水准器在任何位置时, 气泡都在刻划圈内为止, 最后旋紧固紧螺旋。

3.十字丝横丝垂直于仪器竖轴的检验与校正:检验：以十字丝横丝一端瞄准约20m处的一细小目标点, 转动水平微动螺旋, 若横丝始终不离开目标点, 则说明十字丝横丝垂直于仪器竖轴, 否则需要校正。

校正：旋下十字丝分划板护罩, 用小螺丝刀松开十字丝分划板的固定螺丝, 微略转动十字丝分划板, 使转动水平微动螺旋时横丝不离开目标点。

如此反复检校, 直至满足要求。

最后将固定螺丝旋紧, 并旋上护罩。

4.水准管轴与视准轴平行关系的检验与校正:检验: 在平坦地面上选定相距60-80米的A.B两点, 放下尺垫立水准尺。

现在距A.B等距离处安置水准仪, 分别读取A.B两点水准尺读数a1.b1, 求得正确高差Hab(b1(a1。

再在A点附近2-3米处水准仪, 分别读取A.B两点水准尺读数a2.b2, 求得B尺的上的应有读数b2(a2(Hab。

若b2=b2'时, 说明水准管轴与视准轴平行；若b2(b2'时, 说明水准管轴与视准轴不平行。

水准仪校准报告1. 引言水准仪是一种最基本的测量工具，用于测量地面上的高程差。

为了确保测量结果的准确性，水准仪需要进行校准。

本报告旨在描述对水准仪进行校准的过程和结果，并分析测量误差。

2. 实验装置和方法2.1 实验装置本次校准实验使用的水准仪为XX型水准仪，配备了水准仪支架、准线和视图等必要的附件。

2.2 实验方法本次校准实验采用了两个主要的校准步骤：水平线检验和垂直线检验。

2.2.1 水平线检验：•将水准仪架设在稳定的支架上。

•对水准仪进行粗调，使其大致水平。

•使用调平螺丝进行微调，使水准仪完全水平。

•将目标点设置在与水准仪相同高程的位置上。

•在不同位置上进行测量，记录水准仪的读数、目标点高程和距离。

2.2.2 垂直线检验：•将水准仪架设在稳定的支架上。

•对水准仪进行粗调，使其垂直。

•使用调平螺丝进行微调，使水准仪完全垂直。

•将目标点设置在与水准仪相同高程的位置上。

•在不同位置上进行测量，记录水准仪的读数、目标点高程和距离。

3. 实验结果与分析3.1 水平线检验结果根据水平线检验的实验数据，得出以下结果表格：位置目标点高程（m）水准仪读数（m）距离（m）位置1 100.20 100.19 5位置2 100.20 100.20 10位置3 100.20 100.21 15平均值100.20 100.20 -根据以上数据计算可得水准仪的零误差为0.01m。

3.2 垂直线检验结果根据垂直线检验的实验数据，得出以下结果表格：位置目标点高程（m）水准仪读数（m）距离（m）位置1 100.20 100.19 5位置2 100.20 100.20 10位置3 100.20 100.21 15平均值100.20 100.20 -根据以上数据计算可得水准仪的零误差为0.01m。

4. 实验结论通过对水准仪进行水平线检验和垂直线检验的实验数据分析，得出以下结论：1.水准仪在水平和垂直方向上的误差很小，可以满足正常测量的要求。

水准测量实验报告6篇水准测量实验报告1一、绪言水准测量是用水准仪和水准尺测定地面上两点间高差的方法。

在地面两点间安置水准仪，观测竖立在两点上的水准标尺，按尺上读数推算两点间的高差。

通常由水准原点或任一已知高程点出发，沿选定的水准路线逐站测定各点的高程。

由于不同高程的水准面不平行，沿不同路线测得的两点间高差将有差异，所以在整理国家水准测量成果时，须按所采用的正常高系统加以必要的改正，以求得正确的高程，如图1，图2所示。

图1 水准测量原理示意图我国国家水准测量依精度不同分为一、二、三、四等。

一、二等水准测量称为“精密水准测量”，是国家高程控制的全面基础，可为研究地壳形变等提供数据。

三、四等水准测量直接为地形测图和各种工程建设提供所必需的高程控制。

图2 水准测量转点示意图二、实验目的1、通过对同济大学四平路校区高程的施测，掌握二等精密水准测量的观测和记录，熟悉使用电子水准仪进行二等水准的测量，并将所学知识得到一次实际应用。

2、熟悉精密水准测量的作业组织和一般作业规程。

三、水准测量实验过程3.1 小组成员及作业步骤小组成员：作业步骤：精密水准观测组由5人组成，具体分工是：观测一人，记录一人，扶持两人，量距一人。

3.2水准仪的使用水准仪的使用包括仪器的安置、粗略整平、瞄准水准尺、精平和读数等操作步骤。

我们实验所用的仪器主要就是电子水准仪SDL30，其他操作同普通的水准仪。

SDL30 的等级水准测量功能用于国家一、二、三、四等水准测量。

测量作业中的测站观测程序及其限差检核符合国家一、二水准测量规范（GB/T3.3.1 已知点数据及测区平面图(1)其中，211208和211号点为与南边测区的公共点。

(2)、测区平面图，如下图1黑色线条所包含的区域即为本组测区。

图1 测区平面图3.3.2二等精密水准测量方法a.测站观测程序：往测奇数测站水准标尺分划的顺序为后-前-前-后，往测偶数测站水准标尺分划的顺序为前-后-后-前；返测时刚好与往测相反。

水准仪的检验与校正实验报告
测量水准仪的检验与校正实验报告
本报告描述了使用测量水准仪进行检验与校正实验的细节。

该实验有利于确定样本的准确程度，并筛查其中的不良品。

一、实验环境
测量水准仪检验、校正实验是在室内实验室完成的，温度为21℃，湿度为65%。

室内设备按要求完好，并无干扰污染。

二、实验目的
主要目的是检验测量水准仪的保守和精度。

如果仪表不精确，那么在测量地面时，就会造成测量偏差，影响准确性和准确性。

三、实验准备
1. 首先，我们需要准备测量水准仪，安装支架，校准好圆规，调整垂直管；
2. 然后用水准仪探测设置基准，同时标记基准点；
3. 接着，我们使用水准线及锯齿测角仪，核查水准仪与地面之间是否存在偏差。

四、实验步骤
1. 首先，检查水准仪各个部位，检查是否有异常磨损或性能变化，并更换零部件，以确保安全性能。

2. 接下来，播放到基准点，测量生长点，分别读取两个点的水平值，显示误差和精度，最终确定测量水准仪是否符合要求。

3. 最后，使用专业软件，对水准仪校准，查看校准前后的水准值，确定水准仪能否达到精确的要求。

五、实验结果
该实验的结果表明，在测量水准仪的基准点比较、校准过程中，所得误差在±0.2mm以下，显示测量仪器性能正常，能够满足测量需求。

六、结论
经过上述实验，该实验获得的有效数据表明，测量水准仪能够达到要求的精度和不精度，
证明其具有较高的精准性；该实验也有助于检验产品质量，确保产品符合精准标准。

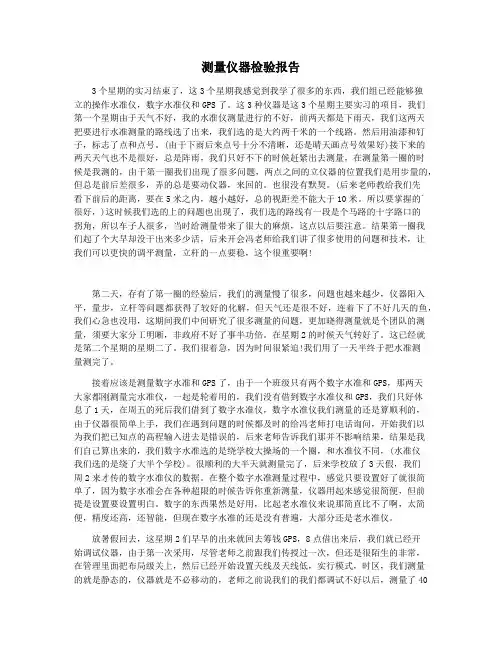

测量仪器检验报告3个星期的实习结束了，这3个星期我感觉到我学了很多的东西，我们组已经能够独立的操作水准仪，数字水准仪和GPS了。

这3种仪器是这3个星期主要实习的项目，我们第一个星期由于天气不好，我的水准仪测量进行的不好，前两天都是下雨天，我们这两天把要进行水准测量的路线选了出来，我们选的是大约两千米的一个线路。

然后用油漆和钉子，标志了点和点号。

(由于下雨后来点号十分不清晰，还是晴天画点号效果好)接下来的两天天气也不是很好，总是阵雨，我们只好不下的时候赶紧出去测量，在测量第一圈的时候是我测的，由于第一圈我们出现了很多问题，两点之间的立仪器的位置我们是用步量的，但总是前后差很多，弄的总是要动仪器，来回的。

也很没有默契。

(后来老师教给我们先看下前后的距离，要在5米之内，越小越好，总的视距差不能大于10米。

所以要掌握的`很好，)这时候我们选的上的问题也出现了，我们选的路线有一段是个马路的十字路口的拐角，所以车子人很多，当时给测量带来了很大的麻烦，这点以后要注意。

结果第一圈我们起了个大早却没干出来多少活，后来开会冯老师给我们讲了很多使用的问题和技术，让我们可以更快的调平测量，立杆的一点要稳，这个很重要啊!第二天，存有了第一圈的经验后，我们的测量慢了很多，问题也越来越少，仪器阳入平，量步，立杆等问题都获得了较好的化解，但天气还是很不好，连着下了不好几天的鱼，我们心急也没用，这期间我们中间研究了很多测量的问题，更加晓得测量就是个团队的测量，须要大家分工明晰，非政府不好了事半功倍。

在星期2的时候天气转好了。

这已经就是第二个星期的星期二了。

我们很着急，因为时间很紧迫!我们用了一天半终于把水准测量测完了。

接着应该是测量数字水准和GPS了，由于一个班级只有两个数字水准和GPS，那两天大家都刚测量完水准仪，一起是轮着用的，我们没有借到数字水准仪和GPS，我们只好休息了1天，在周五的死后我们借到了数字水准仪，数字水准仪我们测量的还是算顺利的，由于仪器很简单上手，我们在遇到问题的时候都及时的给冯老师打电话询问，开始我们以为我们把已知点的高程输入进去是错误的，后来老师告诉我们那并不影响结果，结果是我们自己算出来的，我们数字水准选的是绕学校大操场的一个圈，和水准仪不同，(水准仪我们选的是绕了大半个学校)。

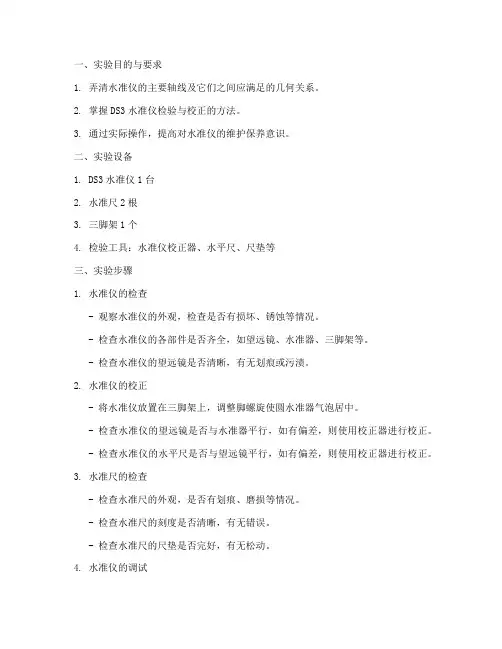

一、实验目的与要求1. 弄清水准仪的主要轴线及它们之间应满足的几何关系。

2. 掌握DS3水准仪检验与校正的方法。

3. 通过实际操作，提高对水准仪的维护保养意识。

二、实验设备1. DS3水准仪1台2. 水准尺2根3. 三脚架1个4. 检验工具：水准仪校正器、水平尺、尺垫等三、实验步骤1. 水准仪的检查- 观察水准仪的外观，检查是否有损坏、锈蚀等情况。

- 检查水准仪的各部件是否齐全，如望远镜、水准器、三脚架等。

- 检查水准仪的望远镜是否清晰，有无划痕或污渍。

2. 水准仪的校正- 将水准仪放置在三脚架上，调整脚螺旋使圆水准器气泡居中。

- 检查水准仪的望远镜是否与水准器平行，如有偏差，则使用校正器进行校正。

- 检查水准仪的水平尺是否与望远镜平行，如有偏差，则使用校正器进行校正。

3. 水准尺的检查- 检查水准尺的外观，是否有划痕、磨损等情况。

- 检查水准尺的刻度是否清晰，有无错误。

- 检查水准尺的尺垫是否完好，有无松动。

4. 水准仪的调试- 将水准仪放置在三脚架上，调整脚螺旋使圆水准器气泡居中。

- 调整望远镜的焦距，使观测者能够清晰地看到水准尺的刻度。

- 调整水准仪的水平尺，使其与望远镜平行。

5. 实验记录- 记录水准仪的各项参数，如水准仪的型号、水准尺的型号、水准仪的校正数据等。

- 记录实验过程中的发现和问题。

四、实验结果与分析通过本次实验，我们掌握了DS3水准仪的检验与校正方法。

实验结果表明，水准仪的各项参数均符合要求，水准仪能够正常使用。

五、实验总结1. 通过本次实验，我们加深了对水准仪的认识，了解了水准仪的主要轴线及它们之间的几何关系。

2. 通过实际操作，我们掌握了水准仪的检验与校正方法，提高了对水准仪的维护保养意识。

3. 本次实验使我们认识到，在实际工作中，必须严格按照操作规程进行，确保测量数据的准确性。

六、注意事项1. 在进行水准仪的检验与校正时，应保持操作环境的整洁，避免灰尘、水汽等影响实验结果。
