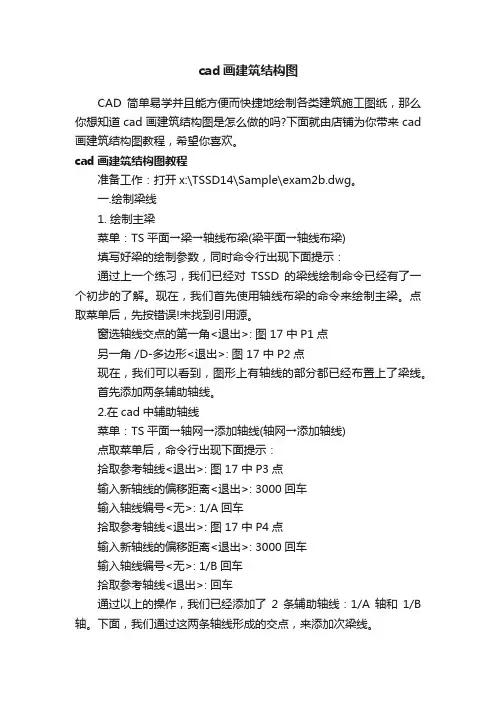

cad画建筑结构图-
cad画建筑结构图CAD简单易学并且能方便而快捷地绘制各类建筑施工图纸，那么你想知道cad画建筑结构图是怎么做的吗?下面就由店铺为你带来cad 画建筑结构图教程，希望你喜欢。
cad画建筑结构图教程准备工作：打开x:\TSSD14\Sample\exam2b.dwg。
一.绘制梁线1. 绘制主梁菜单：TS平面→梁→轴线布梁(梁平面→轴线布梁)填写好梁的绘制参数，同时命令行出现下面提示：通过上一个练习，我们已经对TSSD的梁线绘制命令已经有了一个初步的了解。
现在，我们首先使用轴线布梁的命令来绘制主梁。
点取菜单后，先按错误!未找到引用源。
窗选轴线交点的第一角<退出>: 图 17 中P1点另一角 /D-多边形<退出>: 图 17 中P2点现在，我们可以看到，图形上有轴线的部分都已经布置上了梁线。
首先添加两条辅助轴线。
2.在cad中辅助轴线菜单：TS平面→轴网→添加轴线(轴网→添加轴线)点取菜单后，命令行出现下面提示：拾取参考轴线<退出>: 图 17 中P3点输入新轴线的偏移距离<退出>: 3000回车输入轴线编号<无>: 1/A回车拾取参考轴线<退出>: 图 17 中P4点输入新轴线的偏移距离<退出>: 3000回车输入轴线编号<无>: 1/B回车拾取参考轴线<退出>: 回车通过以上的操作，我们已经添加了2条辅助轴线：1/A轴和1/B 轴。
下面，我们通过这两条轴线形成的交点，来添加次梁线。
3. 绘制次梁菜单：TS平面→梁→画直线梁(梁平面→画直线梁)点取菜单后，先按图 19填写好梁的绘制参数，同时命令行出现下面提示：点取梁线起点<退出>: 图 17 中P5点点取梁线终点<退出>: 图 17 中P6点点取梁线起点 U-回退<退出>: 图 17 中P7点点取梁线终点<退出>: 图 17 中P8点点取梁线起点 U-回退<退出>: 回车现在，所有的梁线均已绘制完成，梁线相交部分已有程序自动处理好。

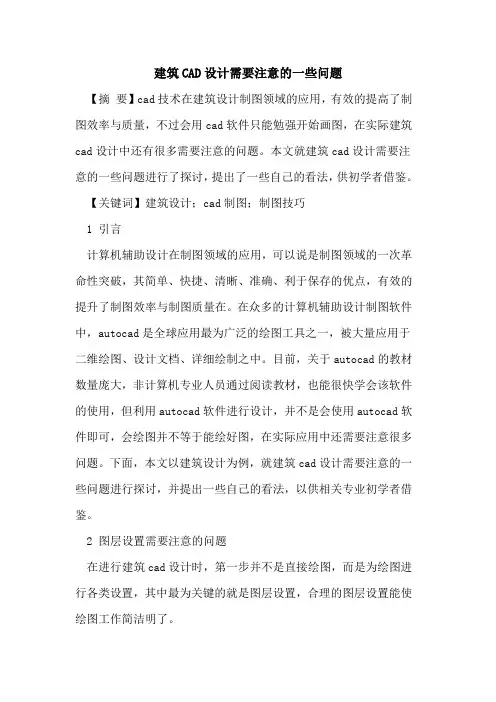

建筑CAD设计需要注意的一些问题
建筑CAD设计需要注意的一些问题【摘要】cad技术在建筑设计制图领域的应用，有效的提高了制图效率与质量，不过会用cad软件只能勉强开始画图，在实际建筑cad设计中还有很多需要注意的问题。
本文就建筑cad设计需要注意的一些问题进行了探讨，提出了一些自己的看法，供初学者借鉴。
【关键词】建筑设计；cad制图；制图技巧1 引言计算机辅助设计在制图领域的应用，可以说是制图领域的一次革命性突破，其简单、快捷、清晰、准确、利于保存的优点，有效的提升了制图效率与制图质量在。
在众多的计算机辅助设计制图软件中，autocad是全球应用最为广泛的绘图工具之一，被大量应用于二维绘图、设计文档、详细绘制之中。
目前，关于autocad的教材数量庞大，非计算机专业人员通过阅读教材，也能很快学会该软件的使用，但利用autocad软件进行设计，并不是会使用autocad软件即可，会绘图并不等于能绘好图，在实际应用中还需要注意很多问题。
下面，本文以建筑设计为例，就建筑cad设计需要注意的一些问题进行探讨，并提出一些自己的看法，以供相关专业初学者借鉴。
2 图层设置需要注意的问题在进行建筑cad设计时，第一步并不是直接绘图，而是为绘图进行各类设置，其中最为关键的就是图层设置，合理的图层设置能使绘图工作简洁明了。
2.1 图层分解在建筑cad设计中，各类图元都都具有一定的规律性，按照图元的规律来使用图层，将这些图元有序的组合在一起，是图层使用的第一着眼点。
如建筑平面图中常用的门窗、墙、柱、轴、标注等，都是属于规律性图元，在使用图层时，即可为同一类别的图元定义相应的图层，将这些图元归类到同一图层之中。
但需要注意，图层并不是越多越好，太多的图层反而会给绘图工作带来不便，如门、窗、楼梯等的可见轮廓线，虽然其类别并不一样，但并不需要单独为门、窗、楼梯定义单一图层，只需设置一个可见轮廓线图层来管理门、窗、楼梯可见轮廓线即可。
2.2 图层颜色图层颜色有利于在绘图时更明显的区分不同的图层，避免图元归属混乱，便于绘图操作。

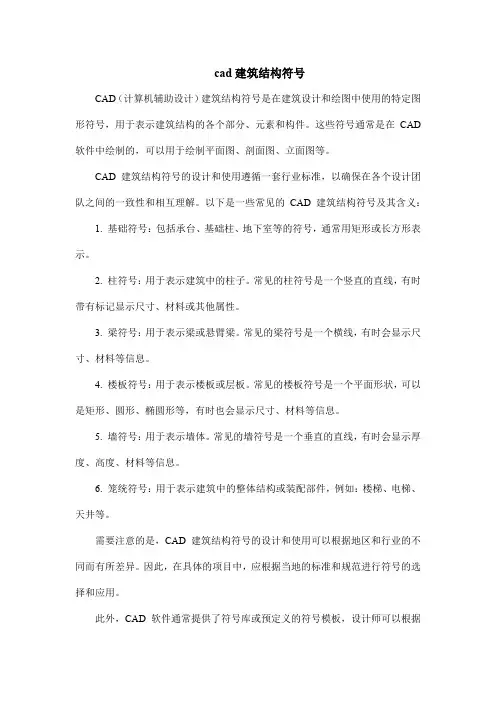

cad建筑结构符号
cad建筑结构符号
CAD（计算机辅助设计）建筑结构符号是在建筑设计和绘图中使用的特定图形符号，用于表示建筑结构的各个部分、元素和构件。
这些符号通常是在CAD 软件中绘制的，可以用于绘制平面图、剖面图、立面图等。
CAD建筑结构符号的设计和使用遵循一套行业标准，以确保在各个设计团队之间的一致性和相互理解。
以下是一些常见的CAD建筑结构符号及其含义：
1. 基础符号：包括承台、基础柱、地下室等的符号，通常用矩形或长方形表示。
2. 柱符号：用于表示建筑中的柱子。
常见的柱符号是一个竖直的直线，有时带有标记显示尺寸、材料或其他属性。
3. 梁符号：用于表示梁或悬臂梁。
常见的梁符号是一个横线，有时会显示尺寸、材料等信息。
4. 楼板符号：用于表示楼板或层板。
常见的楼板符号是一个平面形状，可以是矩形、圆形、椭圆形等，有时也会显示尺寸、材料等信息。
5. 墙符号：用于表示墙体。
常见的墙符号是一个垂直的直线，有时会显示厚度、高度、材料等信息。
6. 笼统符号：用于表示建筑中的整体结构或装配部件，例如：楼梯、电梯、天井等。
需要注意的是，CAD建筑结构符号的设计和使用可以根据地区和行业的不同而有所差异。
因此，在具体的项目中，应根据当地的标准和规范进行符号的选择和应用。
此外，CAD软件通常提供了符号库或预定义的符号模板，设计师可以根据
需要选择和使用相应的建筑结构符号，或者根据项目要求进行自定义符号的设计。
综上所述，CAD建筑结构符号在建筑设计过程中起到了标示和传达建筑结构信息的重要作用，有助于设计师和施工人员之间的沟通和理解。

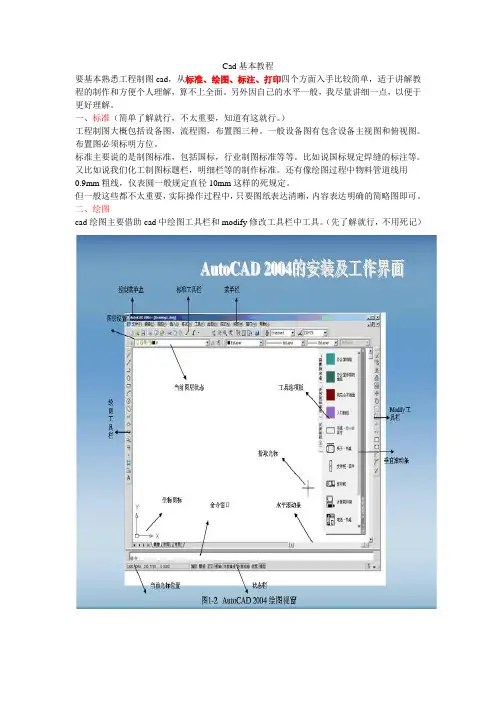

cad制图初学者基础教程[1]
![cad制图初学者基础教程[1]](https://img.taocdn.com/s1/m/367f3d02be1e650e52ea99ba.png)
Cad基本教程要基本熟悉工程制图cad，从标准、绘图、标注、打印四个方面入手比较简单，适于讲解教程的制作和方便个人理解，算不上全面。
另外因自己的水平一般，我尽量讲细一点，以便于更好理解。
一、标准（简单了解就行，不太重要，知道有这就行。
）工程制图大概包括设备图，流程图，布置图三种。
一般设备图有包含设备主视图和俯视图。
布置图必须标明方位。
标准主要说的是制图标准，包括国标，行业制图标准等等。
比如说国标规定焊缝的标注等。
又比如说我们化工制图标题栏，明细栏等的制作标准。
还有像绘图过程中物料管道线用0.9mm粗线，仪表圆一般规定直径10mm这样的死规定。
但一般这些都不太重要，实际操作过程中，只要图纸表达清晰，内容表达明确的简略图即可。
二、绘图cad绘图主要借助cad中绘图工具栏和modify修改工具栏中工具。
（先了解就行，不用死记）绘图工具的使用过程中，结合状态栏的辅助操作，可以更快的完成图纸的制作。
一般常用的状态有正交，极轴，对象捕捉。
其他不常用就不一一介绍了。
正交：用于直线的绘制，复制移动的垂直或水平方向的移动。
再不需要时可取消。
极轴：有助交点终止处的绘图。
也可用于直线的绘制。
对象捕捉：主要是对交点处或中心点的捕捉显示。
完成各种绘图用具的教学，会是一种比较枯燥的工作。
要一一讲解起来既费时又费力，感觉完全没有必要。
所以我先讲解几个常用工具操作，然后根据相近相通原理，撇一叶而知秋。
介绍这之前首先先说下一些常识：1、关于鼠标的应用Cad中鼠标滚轮具有三个功能，1、转动滚轮可以放大缩小绘图界面，但不能缩小扩大绘图的实际尺寸和比例。
2、单机滚轮后可做抓取工具，任意控制所要绘图地点居于中心位置。
3、左单击选择操作选项，并接后续操作的进行。
2、选项里的部分操作和word类似，我一般学会一个软件后，首先会了解选项里的一些操作，以方便和简化后续绘图工作中肯可能带来的不便。
在“工具”栏里最下面打开“选项”先看“显示”，标注圆圈部分需要注意，十字光标一般调到25左右比较好，“颜色”选框中可以调背景颜色，比如灰（黑）色调成白色：棕色标记处取消勾选→打开颜色复选框→选择“窗口元素”模型空间背景，选择“颜色”白色。

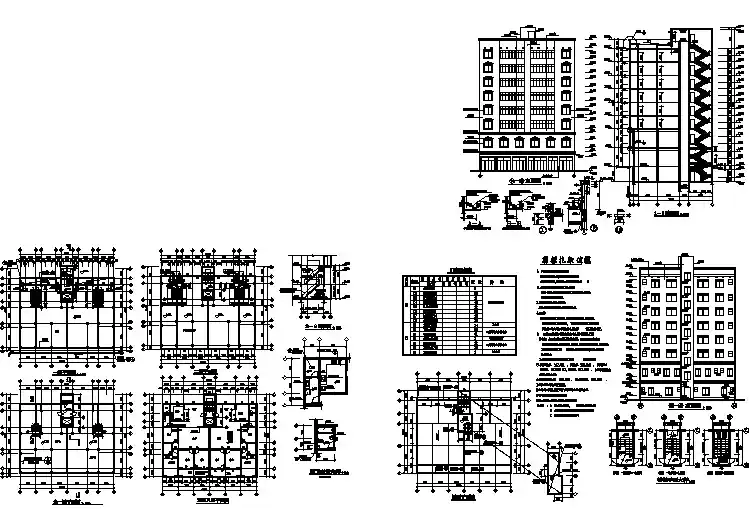

3000平米左右8层框混结构商住楼建筑设计CAD图纸（1-2层商用）
型 号门窗明细表电梯机房98ZJ201屋顶平面图屋面分格缝纵缝做法详见门面配套用房门面负一层平面图地下室1地下室一层平面图上22-3.300上-3.300上-3.300上上1-0.150山墙泛水见98ZJ20198ZJ201女儿墙压顶见构造柱做法详见AA厨卫布置大样二层平面图卧室三至八层平面图阳台主卧室卧室卧室窗底离楼面高1500可自由拆除卧室厨房客厅餐厅阳台卧室主卧室卫生间排气道GBF W/250X300厨房8.40011.55014.70017.85021.00024.150客厅餐厅卧室坐式大便器洗衣机位置a-0.03219台式洗脸盆a-0.06见98ZJ513厕所蹲位1:50a 为相应楼层标高冰箱位置成品洗脸盆成品浴缸a-0.05中号不锈钢洗菜盆a-0.03灶台参照98ZJ51381结构找坡2%98ZJ201M4M5M6M7M2M3门做法详见98ZJ201%%C100UPVC雨水管1%1%现浇天沟做法参见1500x2400800x21002100x27001200x2100700x2100900x210098ZJ201厕所蹲位见98ZJ5132其余均同190.150下上上-0.030下-0.030夹层安全玻璃夹层安全玻璃%%p0.000-0.825上上下下1-0.15015TJ +1TJL 详平面图参照省标XG-8022-2剖面图TJ1梯级宽度由250改为200.见98ZJ513-0.0302194.2004.200下3.000下5.100上厕所蹲位3.0004.2004.200下见98ZJ513192厕所蹲位栏杆900高,由用户自安水平段栏杆1050高-3.300%%p0.00013TJ +1TJL 详平面图04.2001-11-21:1001-21-101-2-3.300%%p0.0004.2003.000名称M1C6C7C8C4C5窗C1C3C2别类1800X18002400X18001000X2100900X12001200X12006025X1800宽X高1500X18001200X1800600X900洞 口 尺 寸采 用 图 集图 集 号15.600(10X157.5)屋面分格缝横缝做法详见女儿墙泛水见98ZJ201雨棚做法详见-0.825上-0.750~1.800楼梯平面大样98ZJ901 .98ZJ401 ,地下室地面做法见98ZJ001地面54. 门面.客厅.卧室.厨房.楼梯间起步做法见配电箱及电线均暗装,本说明中末尽事项均按建筑施工安装工程验收规范执行.本工程中柱位置尺寸以结构图为准.10:施工质量要求一律按国家现行的施工及验收规范执行.8:屋面做法参照98ZJ001"屋6",取消保温层.屋面防水等级为二级。D:踢脚线:楼梯间楼地面踢脚线见98ZJ5019:本工程除标高以米计外,其余均以毫米计.7:所有门垛除注明者外,均为250MM.所有门洞阳角均做水泥砂浆暗护角与门洞同高,做法详见98ZJ501楼梯间和门面墙面及顶棚面层刷仿瓷涂料,做法详见出水口见%%C100UPVC屋面做法见98ZJ001屋19素混凝土防水反沿高出地面120,门洞处与门洞底平.阳台楼面均做水泥楼面,做法详见98ZJ24.98ZJ20198ZJ2010.5%0.5%1%结构找坡2%1%电控防盗对讲门二次装修时由建设方自定自定木门二次装修时由建设方自定1121216132其它11:B C :A 将%%c16钢筋改为%%c20.C:楼地面:卫生间现浇楼板四周做C20油漆作法见阳台板底安装晾衣架见楼梯扶手做法见形成整体防水.6:5: B:98ZJ001涂13,-3.300上 雨水管98ZJ201标高1040-3.300~-0.750下-0.825标高预留孔洞尺寸位置详见电施.水平段栏杆1050高. 98ZJ001涂32.98ZJ401 ,其余房间踢脚线见88ZJ201 .阳台构造柱压顶见98ZJ401 .栏杆做法见栏杆刷草绿色米色外墙涂料饰腰线1.800-2.475%%p0.000-0.1500.9002.70010.80013.9509.300米色外墙涂料饰腰线6.9004.2005.1008.40011.10012.45014.2506.0005.1008.40011.5501.8001.800~27.3001:50下1.800标高上下21.00017.85014.70027.30024.150立面图0.1500.1502.5506.7503.4509.97513.1256.00025.72522.57516.27519.4251.8000.9002.700(板的配筋为3%%C8的纵筋 %%c6@200分布筋 C20砼预制板)4x220=A-AMU10砖M5砂浆砌120墙外侧粉1:2水泥砂浆1:2水泥沙浆粉面抹光5X200=在其靠楼梯间内侧的板端底部砌120砖带板断面为280X60板长为120027.30028.300米色外墙涂料饰腰线米色外墙涂料饰腰线米色外墙涂料饰腰线白色面砖白色外墙涂料饰腰线米色面砖1a3%%C8通长%%C6@20027.30030098ZJ411通风花格见1D43密封膏嵌牢2防水卷材附加卷材4.2008.400立面图砖红色仿石砖1aR=50密封膏嵌牢20厚1:2水泥砂浆压顶见1800-0.150%%p0.00029.400-3.300%%p0.000白色外墙涂料饰腰线米色面砖8.4008.4004.2005.1003.0006.9004.20011.1009.30012.45014.25014.70011.5501-1剖面图%%p0.000-3.300见建施11.800-0.825-4.900-2.475(10X165)0.1501.800-0.825-2.475-3.300(5X165)(10X165)(10X165)(6X162.5)14.7009.97513.12511.5506.7505.1003.4508.400(10X157.5)(10X165)(10X165)(10X165)(10X157.5)(10X157.5)(10X157.5)建筑设计说明A:顶棚做法详见98ZJ001顶3,面层涂料做法详见98ZJ001涂32.在标高-0.06处用1:2水泥砂浆(内掺5%水泥重防水剂)抹20厚.所有突出外墙面未注明作法的构件均刷白色涂料二遍.2. 本工程%%p0.000标高由现场确定,墙身水平防潮抗震设防烈度为6度,耐火等级为二级.屋面防水等级为 级.建筑结构安全等级为二级,结构设计使用年限为50年.内墙面做法见98ZJ001内墙4,3.室外装修:各立面装饰见各立面图标注本住宅楼,总建筑面积为3176平方米.备 注塑钢窗由建设方自定10121412124212数 量208防盗门1. 4.室内装修:阳台地面比室内地面低30MM.面层涂料做法详见98ZJ001涂32.23.40017.10020.25021.90017.40018.75020.55026.85023.70025.05027.600米色外墙涂料饰面29.400白色面砖32.00030.400白色面砖31.000米色面砖32.000白色面砖27.60017.40015.60018.75020.55021.00017.85023.70021.90026.85025.05027.30024.15029.40029.400见建施228.90028.30031.60027.30025.72522.57524.15021.00019.42517.85016.275(10X157.5)(10X157.5)(10X157.5)(10X157.5)(10X157.5)(10X157.5)(10X157.5)31.60032.000990101544010159904402502100250120050030025012002100500550550990101514x220=30808801140114088014x220=3080101599014x22016x220=3520138511405x220990101510151100990138544011401500360014002100180012002100180018001400120050090018009001800130035002100800240015001800180018001400180050090018002100130035002100180018009002400180017001800800180013003600600120015009009009001500900120060012001200360012006004504006001200150060012001050600400450120037003600210014001050850250850400150021006501050550450085085085085085021005504008502100150036001400550275550325500360014004003005505505003600370030040014001500184001840018400184001840035001700350037008001000600800340080010001840018400350035003500250045002600350023003500220035003500450018001200150022002500450017004500450026003000350020999209991840018400150035001800310017003500350035001840015003100350035001800220035003000250017001500120060022002200260012001200230033001200120022003300120023001200450035002300260022002100220015006001500350012006x200140037009001200550850120085021001050550400850300085085012001200850250650400105085085030001400275150090015005501200325550300300600600550550370090037005501200450300500550140045055030088015x200=30004200114017x194=33003300拉闸门4400470015002100地下室底板.墙身防潮做法227见98ZJ3112100021000210001:1001:100见98ZJ901台阶.暗沟见81722608002603003002100150015002100采光井防水做法见98ZJ311125板顶标高0.500板顶标高0.500300300300300210002100021000440047001255x2201100125-0.0304.1704.1704.1704.170隔断用户自制35003500850650650850构造柱参照98ZJ411说明四(二)尺寸改为240x240 M6 M6屋面出入口见98ZJ201屋面出入口参照98ZJ20128.900BB(板的配筋为3%%C8的纵筋 %%c6@200分布筋 C20砼预制板)B-B3x250=28.90028.240MU10砖M5砂浆砌120墙外侧粉1:2水泥砂浆1:2水泥沙浆粉面抹光板长为1600板断面为310X60的板端底部砌120砖带两侧6604.3507.65010.87514.02517.17520.32523.47526.6251140可自由拆除-0.1503.6300.5002%30.40021000210001800350012002600500033001840035004300330018003300350035001300470031002100720220034003000300025035090045001150260072018003000180018002200210018001840050003300430018003300350035003300150060050026003000210022007203000220030002503400310047004500136013605100136027004X260244014009x260=23405x260=13002600115012012011506012013601360510013605100140014009x260=23409x260=234014009x260=234026001150115060120115060120120750100012088012016509004200180015003460029400240090049033004X16560120200250570501003601001202003070606010012018400500043003002601000800120042001503000900510027002200104013601400140013001040136023401360975825165016501650165016502100210031501800210021003150450315090021002100180031509001800450900210021002100315090045018001800900450210090090090090021003150180090045045030018002100210018009009001575157515751575157515751575157515754300157515751575400网易 NetEase建筑工程师与建材商的专业网站市场部：ivpmarket@ 技术部：ivptech@穃u5efa筑 编辑部：ivpinfo@土木在线==
比较详细的一套小区住宅楼六层住宅建筑cad图纸
下上卧室雨水管i =1%i =1%卧室150%%c38PVC卧室i =2%i =2%余同一层设雨蓬卧室卧室i =1%i =1%客厅卧室餐厅卧室卧室餐厅卧室i =1%i =1%客厅i =2%i =2%卧室卧室i =1%i =1%客厅卧室i =1%i =1%i =1%i =1%i =1%i =1%卧室卧室卧室客厅餐厅i =2%i =2%五层平面图 1:100架空层平面图 1:100储藏室储藏室上储藏室储藏室储藏室储藏室储藏室储藏室储藏室储藏室储藏室储藏室储藏室储藏室储藏室储藏室储藏室上储藏室储藏室储藏室储藏室储藏室储藏室储藏室储藏室储藏室储藏室N储藏室储藏室储藏室储藏室储藏室储藏室标准层平面图 1:100-0.150%%p0.000坡道外伸外伸%%c38PVC雨水管150i =1%i =1%i =1%i =1%i =1%i =1%i =1%i =1%外伸%%c38PVC150雨水管卧室i =1%i =1%餐厅i =1%卧室卧室客厅卧室i =1%i =1%i =1%i =1%i =1%i =1%i =1%餐厅卧室卧室客厅卧室餐厅i =1%卧室卧室客厅卧室i =1%i =1%卧室客厅卧室卧室i =1%卧室客厅卧室餐厅i =1%i =1%4.5001.30020.700分格缝间距R9032R9032蓝灰色屋面瓦深暖灰色仿石面砖南立面图 1:100白色外墙涂料600(5x10)驼红色亚光釉面砖分格缝宽20白色外墙涂料黑色金属栏杆R9032i =1%i =1%i =1%i =1%i =2%i =1%i =1%i =2%i =1%i =1%i =1%i =1%通风道出屋面L02J101L01J202L01J202铁爬梯i =1%i =2%i =1%i =2%i =2%i =1%i =1%i =1%i =1%i =2%i =1%4%%c6 600x600x50 双向钢筋混凝土预洞留300*300%%c100PV
建筑CAD课件图文-绘制建筑结构施工图平面图
绘制建筑平面图
操作步骤-文字标注、尺寸标注
二、尺寸标注 1.定义标注样式
绘制建筑平面图
操作步骤-文字标注、尺寸标注
绘制建筑平面图
操作步骤-文字标注、尺寸标注
2. 标注尺寸 先用线性标注标注一个尺寸，然后且连续标注标注同一道的其他尺
寸
绘制建筑平面图
操作步骤-文字标注、尺寸标注
三、轴线编号绘制 画一个直径为800的圆，要轴线的端点处画一长为500的直线，输入
返回
作业
绘制建筑平面图
1、绘制如图所示单层厂房平面图。
返回
240（墙厚），对正为无（轴线为墙体的中心线）。
绘制建筑平面图
操作步骤-绘制墙线
二、修剪汇交处的多余墙线 修剪汇交处的多余墙线有两种方法，一种是使用修改选项卡中的多线，另
一种是先分解所有墙线，再用修剪命令修剪多余部分。此处使用第二种方法。
绘制建筑平面图
操作步骤-绘制柱子
一、绘制构造柱 • 绘制240X240的矩形 • 图案填充 • 镜像对称柱子
轴线序号（文字高度500），用复制命令将其他轴线编号复制出来，再 双击编号文字进行修改。
绘制建筑平面图
操作步骤-制作楼梯间
一、绘制左上角处的楼梯 1.将下端轴线向上偏移120 2.阵列踏步线：13行，行间距280 3.绘制楼梯扶手：梯井宽60，扶手厚60
绘制建筑平面图
操作步骤-制作楼梯间
4.加剖断线 5.画上下行方向线 6.修改成一层楼梯
绘制建筑结构施工图
绘制建筑结构施工图
建筑结构施工图绘制的基础知识 任务一 任务一操作步骤 任务二 任务二操作步骤 作业
绘制建筑结构施工图
建筑结构施工绘制的基础知识
结构施工图的内容 ➢ 结构设计说明：以文字叙述为主，主要说明工程概况、设计的依据、
CAD技能大赛试题[1]
CAD技能大赛试题[1]CAD技能大赛试题一、CAD基础知识部分（40分）1. 请简述CAD的定义和CAD所具备的功能。
(5分)2. 请列举一些常见的CAD软件及其特点。
(5分)3. 请说明CAD的主要应用领域，并针对其中一个应用领域进行简要介绍。
(10分)4. CAD中的图层是什么概念？请解释图层在CAD设计中的作用。
(5分)5. CAD中的坐标系有哪些类型？请简要描述各种坐标系的特点。
(10分)二、CAD绘图技巧部分（40分）1. 请使用CAD软件绘制一张简单的平面图，并包括以下内容：图纸标题、比例尺、说明文字、标注尺寸。
(10分)2. 请使用CAD软件绘制一张简单的三维模型，并包括以下内容：外观图、截面图、尺寸标注。
(10分)3. 请使用CAD软件绘制一张平面布置图，包括墙体、门窗、家具等建筑元素，并标注尺寸。
(10分)4. 请简述使用CAD绘图时的常见错误和应对方法。
(10分)三、CAD模型编辑和建模部分（40分）1. 请使用CAD软件将一个给定的二维图形转化为三维立体模型。
(10分)2. 请使用CAD软件绘制一个复杂的曲面模型，并应用材质和纹理。
(15分)3. 请使用CAD软件进行装配设计，将多个部件组装在一起，并进行配对和运动仿真。
(15分)四、CAD设计与优化部分（40分）1. 请使用CAD软件进行产品设计，包括造型设计和功能设计，并进行简要的设计说明。
(15分)2. 基于给定的CAD模型，使用CAD软件进行模型的优化设计，并进行比较分析。
(15分)3. 请选择一个实际工程案例，使用CAD软件进行方案设计，并分析设计方案的可行性。
(10分)五、CAD综合应用部分（40分）1. 请从一个实际工程项目中选择一个具体的设计任务，使用CAD软件进行设计，包括平面布置、截面设计和三维模型设计，并给出设计说明。
(15分)2. 请选择一个实际产品，使用CAD软件进行产品的全方位设计和优化，并给出设计报告。
七层复式1梯4户点式住宅楼建筑cad设计图
1:100- 立面图12.6009.8007.0004.2001.400%%P0.0001.4002.3004.2005.1007.0007.90013.50012.60010.7009.80020.00019.40018.20015.40018.20019.10015.40016.300500180050050018005005001800500500180050050018005005001800500280028002800280028002800140060040020000800600180020.3001.400%%P0.00012.6009.8007.0004.20020.00019.40018.20015.4002000028001800500280050018006001400500500180050050018005005001800500500280028002800600800400500180050018002800建 筑电 气给 排 水结 构暖 通2.8005.6008.400(2F)(3F)(4F)%%p0.000(1F)14.00016.80019.60020.800(7F)(6F)(屋面)11.200(5F)20.8002.40020.800(5F)(屋面)(6F)(7F)(1F)(4F)(3F)(2F)%%p0.0008.4005.6002.80011.20020.80019.60016.80014.5005005005001800500180012001800500500180050050018005005002140050018005001800500500500500500180018006005001200500500180050050018005005001800- 立面图1:1001.400%%P0.000-0.60015.40012.6009.8007.0004.200- 立面图1.9003.7001:10010.4006.5004.7007.5009.30016.70013.10014.90012.10015.90020.60020.00018.20021.70021.30020.8002.800%%P0.000-0.600-0.600%%P0.0001.4008.4005.60016.80014.00011.2009.8004.2007.00012.60015.4001-1剖面图1:1002.800%%p0.0002.800%%p0.000(2F)(1F)8.4005.60016.80014.00011.2008.400(4F)5.600(3F)14.000(6F)16.80011.200(5F)20.80019.60018.20019.40021.70021.300门坎20.80020.80020.80019.60012002060050028005001800140060018002800500500180050050050018002800280050050050018005005001800280028006002800214001800280050050060050018002800600500500280028001800500500180050050028001800500500180050028001200-0.600-0.600-0.600屋面坡度：坡向附近落水口。复式顶层平面图1:100下5.6005.600建筑面积客厅1:100主卧室露台下消火栓露台主卧室六层复式首层平面图卧室客厅卧室餐厅15.400餐厅15.400下16.800主卧室主卧室卧室卧室户 名03i=1%2.800客厅1:100卧室卧室客厅卧室14.000餐厅i=1%消火栓客厅(二~五层平面图)标准层平面图卧室主卧室客厅卧室9.8007.0004.2004.2007.0009.800卧室餐厅12.600餐厅12.600餐厅消火栓2.800餐厅14.000卧室主卧室主卧室卧室卧室卧室餐厅(m )2133.17建筑面积i=1%客厅1:10011.2008.400主卧室11.200卧室i=1%客厅雨蓬仅二层8.400一层平面图卧室主卧室主卧室客厅餐厅卧室卧室1.4001.400%%p0.000餐厅卧室上客厅客厅卧室主卧室主卧室卧室客厅餐厅卧室餐厅%%p0.000卧室卧室主卧室户 名0102-0.600282.7394.88(m )1810033003300181002700181001810027003800236003100420090902300600200020002700180038002600200042009020003100260023004100236002360038003000340090120033009026002600410018001500310027004200902300902000200027001200180038002600120033009034003000180027009042002000200012003100260023001800150018009033001810060033009018100240038002360023600410031002600902300380030003400909041001800260026001500800150027001800420090600270012002000200070024001500550800550700700310023002600903400300018001800120027009042002000270020001500150070055080055023008004100236003400410030002600260030003400690018100500230028002800280028001400600230028002300500280050023005002300280050012005001400280018002100140014002100214005600150x4=600156x9=140021005600156x9=14002100210021002100210021001400140014001400140021002100140014001400210040024002800180050060050018005001800500180050050018009002800500140090050028009001400280090050014001400900500280050050050050050018203500180030017001400260x9=208050012005001800170050090014004000500340023002360023600330018100260042002300901001800310020002700200027001200380038003100260090041003400901003000180041002600260030001800330018100420010020002700200027001200100网易 NetEase建筑工程师与建材商的专业网站市场部：ivpmarket@ 技术部：ivptech@穃u5efa筑 编辑部：ivpinfo@土木在线==

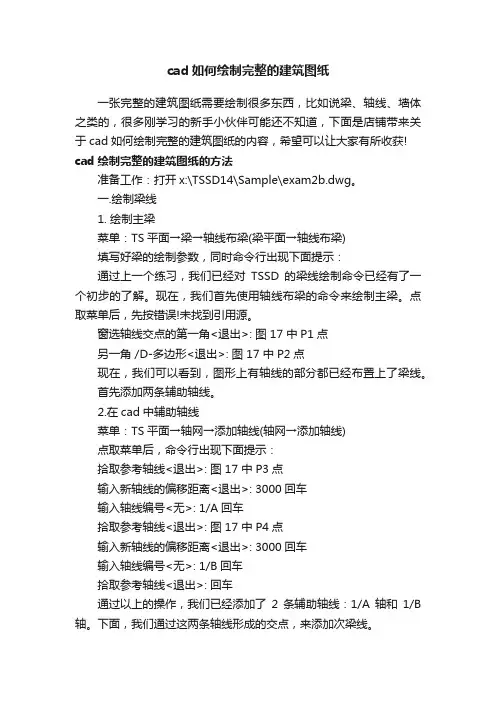

cad如何绘制完整的建筑图纸
cad如何绘制完整的建筑图纸一张完整的建筑图纸需要绘制很多东西，比如说梁、轴线、墙体之类的，很多刚学习的新手小伙伴可能还不知道，下面是店铺带来关于cad如何绘制完整的建筑图纸的内容，希望可以让大家有所收获! cad绘制完整的建筑图纸的方法准备工作：打开x:\TSSD14\Sample\exam2b.dwg。
一.绘制梁线1. 绘制主梁菜单：TS平面→梁→轴线布梁(梁平面→轴线布梁)填写好梁的绘制参数，同时命令行出现下面提示：通过上一个练习，我们已经对TSSD的梁线绘制命令已经有了一个初步的了解。
现在，我们首先使用轴线布梁的命令来绘制主梁。
点取菜单后，先按错误!未找到引用源。
窗选轴线交点的第一角<退出>: 图 17 中P1点另一角 /D-多边形<退出>: 图 17 中P2点现在，我们可以看到，图形上有轴线的部分都已经布置上了梁线。
首先添加两条辅助轴线。
2.在cad中辅助轴线菜单：TS平面→轴网→添加轴线(轴网→添加轴线)点取菜单后，命令行出现下面提示：拾取参考轴线<退出>: 图 17 中P3点输入新轴线的偏移距离<退出>: 3000回车输入轴线编号<无>: 1/A回车拾取参考轴线<退出>: 图 17 中P4点输入新轴线的偏移距离<退出>: 3000回车输入轴线编号<无>: 1/B回车拾取参考轴线<退出>: 回车通过以上的操作，我们已经添加了2条辅助轴线：1/A轴和1/B 轴。
下面，我们通过这两条轴线形成的交点，来添加次梁线。
3. 绘制次梁菜单：TS平面→梁→画直线梁(梁平面→画直线梁)点取菜单后，先按图 19填写好梁的绘制参数，同时命令行出现下面提示：点取梁线起点<退出>: 图 17 中P5点点取梁线终点<退出>: 图 17 中P6点点取梁线起点 U-回退<退出>: 图 17 中P7点点取梁线终点<退出>: 图 17 中P8点点取梁线起点 U-回退<退出>: 回车现在，所有的梁线均已绘制完成，梁线相交部分已有程序自动处理好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、笛卡耳坐标系统 AutoCAD 2008采用三维笛卡儿坐标系统来确定点的位置。 2、世界坐标系统 世界坐标系统简称WCS，世界坐标系统的X轴正方向水平向右，Y轴正方向 垂直向上，Z轴正方向垂直屏幕平面向外。 3、用户坐标系统 由用户自己定义的坐标系统称为用户坐标系统，简称UCS以方便用户绘制图 形。在缺省情况下，用户坐标系统和世界坐标系统相重合。 4、坐标输入方法
PPT文档演模板
建筑CAD[1]
五、鼠标定义
左键是拾取（确定点坐标、选择图形等） 右键是回车（命令结束按回车）
六、命令是输入方式
1、点下拉式菜单 2、点图标菜单 3、通过键盘输入命令 推荐方式：左手输入命令、右手控制鼠标。因为AutoCAD的命令都有简化命令。 这种方式效率最高方式。
PPT文档演模板
〖命令〗PLINE 或PL
操作如下：PLINE 回车
计算机出现如下提示：
指定起点：用鼠标指定起点
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/
宽度(W)]:
输入W：画粗线 接着输入多义线 起始宽度、终止宽度
输入A：画弧线
输入L：画直线
举例说明：用PLINE命令画箭头
①PL 回车
PPT文档演模板
建筑CAD[1]
使用向导：使用“快速设置”向导或“高级设置”向导建立新图形。“快 速设置”向导设置图形的测量单位和绘图区域。测量单位可以选择小数、建 筑、工程、分数或科学单位，然后指定绘图区域的长和宽，从而设置绘图区 域（即图形界限）。 “高级设置”向导除可以设置图形的测量单位和绘图 区域外，还可以对角度进行设置，包括角度测量单位、零角度方向以及 AutoCAD 从零角度起测量角度的方向等。缺省设置：使用缺省的英制（英 寸）或公制（毫米）设置开始绘制新图形。英制：基于英制单位系统和 acad.dwt 样板创建新图形。缺省图形边界（称做图形界限）为 12 x 9 英寸。 公制：基于公制单位系统和acadiso.dwt 样板创建新图形。缺省图形边界为 429 x297 米。 3、退出 执行QUIT命令退出AutoCAD
绝对坐标 绝对坐标是以原点（0，0，0）为基点定位所有点。用户可以用“X，Y”的方 式输入坐标。
PPT文档演模板
建筑CAD[1]
相对坐标 相对坐标是某点（假如A点）相对于某一特定点（假如B点）的位置。用户可以用 “@x,y”的方式输入相对坐标。
绝对极坐标 极坐标是通过相对于极点的距离和角度来定义绝对极坐标均以原点为极点。输入格 式是“极径<角度”
PPT文档演模板
建筑CAD[1]
8、ELLIPSE （椭圆）命令
椭圆可采用三种方式绘制： 1、缺省为轴两端点、另一半轴长画椭圆。 2、椭圆心、轴端点、另一半轴长画椭圆。
椭圆弧可采用两种方式绘制： 1、缺省为轴两端点、另一半轴长、起始角度、终止角度画椭圆弧。 2、椭圆心、轴端点、起始角度、终止角度画椭圆弧。
CIRCLECIRCLECIRCLE（圆）和ARC(ARC(ARC(圆弧)
PPT文档演模板
建筑CAD[1]
3、ARC (圆弧）命令
〖功能〗绘制弧线。 〖命令〗ARC 或A 〖菜单〗绘图→圆弧
ARC命令选择项字母具有下述意义： A=包含角D＝起始方向（圆弧起点处切线的方向）L=弦长 CE＝圆心EN＝终点R=半径 S=起点
相对极坐标 相对极坐标通过相对于某一特定点的极径和偏移角度 来表示。输入格式是： “@极径<角度”
坐标的简单输入方法 按F8打开正交，指明方向，输入距离
PPT文档演模板
建筑CAD[1]
举例说明：用相对坐标画1500×750的矩形
PPT文档演模板
建筑CAD[1]
二、功能键的使用 F1键：启动AutoCAD的在线帮助对话框，即执行HELP命令； F2键：打开或关闭AutoCAD的文本窗口； F3键：对象捕捉设置切换； F4键：开关数字化仪； F5键：设置当前的等轴平面； F6键：坐标显示方式转换； F7键：打开或关闭栅格； F8键：打开或关闭正交方式； F9键：打开或关闭捕捉方式； F10键：打开或关闭极轴捕捉方式。 F11键：打开或关闭对象捕捉跟踪。
〖功能〗通过指定两点绘制矩形多段线，它的边平行于当前用户坐标系 的 X 和 Y 轴。 〖命令〗rectang 或rec 〖菜单〗绘图→矩形
PPT文档演模板
建筑CAD[1]
5、PLINE（二维多段线）命令
〖功能〗绘制二维多段线（也称多义线），该命令既可以画直线，也可
以画弧线，既可以画细线也④确定起始宽度：0
⑤确定终止宽度 ：500 ⑥确定终点
⑦确定起始宽度：0
⑧确定终止宽度 :0
⑨确定终点
PPT文档演模板
建筑CAD[1]
PPT文档演模板
建筑CAD[1]
6、POLYGON(正多边形)命令
〖功能〗绘制正多边形，使用该命令作多可以画出1024条边的等边形。 〖命令〗POLYGON 或POL 绘制正多边形3种方法 （1）用内接法画正多边形
PPT文档演模板
建筑CAD[1]
PPT文档演模板
第三章 绘 图 类 命 令（一）
1、构造线 XL
2、多段线 PL
3、多边形 POL
4、矩形 REC
5、圆弧 A
6、圆
C
建筑CAD[1]
1、LlNE（直线）命令 〖功能〗绘制二维或三维直线段。
〖命令〗LINE 或 L 〖菜单〗绘图→直线
C：从当前点到起点绘制一条直线，产生封闭多边形后退出该命令。 U： 删除前一段直线； ENTER键：结束直线绘制，回到命令状态。 在正交状态下，只能绘制垂直线或水平线。
圆弧可采用八种方式绘制： 1、缺省为三点画弧。 2、起点、圆心、终点画弧。 3、起点、圆心、包含角画弧。 4、起点、圆心、弦长画弧。 5、起点、终点、半径画弧。 6、起点、终点、包含角画弧。 7、起点、终点、起始方向画弧。 8、与上一条线或弧的平滑连续画弧。
PPT文档演模板
建筑CAD[1]
4、RECTANG（矩形）命令
PPT文档演模板
建筑CAD[1]
八、修复文件
RECOVER 执行该命令后出现对话框，选择要修复的文件。
九、设置AutoCAD的工作环境（图形界限，单位等）
PPT文档演模板
建筑CAD[1]
第二章 CAD 坐标系统与功能键的使用
PPT文档演模板
建筑CAD[1]
一、AutoCAD 2008的坐标系统
PPT文档演模板
建筑CAD[1]
9、DONUT（圆环）命令 〖功能〗画实心圆或圆环。
〖命令〗 donut 或DO 〖菜单〗绘图→圆环 〖注释〗1、AutoCAD 在每个指定的中心点绘制一个圆环。按 ENTER 键 结束命令。
2、如内圆直径为0，绘制的为实心圆。 3、圆环是由宽弧线段组成的封闭多段线构成的。圆环是否填充取决于 FILL 命令的设置。建筑绘图中常使用该命令绘制圆柱等。
2、 CIRCLE （圆）命令 〖功能〗绘制圆。绘制圆共有六种方式。
〖命令〗CIRCLE 或C 〖菜单〗绘图→圆 圆可采用六种方式绘制：
1、缺省为圆心、半径画圆。 2、圆心、直径画圆。 3、两点画圆。 4、三点画圆。 5、相切、相切、半径画圆。 6、相切、相切、相切画圆。
PPT文档演模板
建筑CAD[1]
PPT文档演模板
建筑CAD[1]
四、AutoCAD2008
工作界面：
标题栏：显示AutoCAD2008文件名 菜单区：下拉式菜单包含了AutoCAD所有命令 工具条：就是图标菜单，左边是常用绘图与编辑的图标菜单，屏幕上边是常 用的格式菜单，这些工具条可以改变。 命令提示行：通过键盘在提示行输入命令以及显示命令执行后的提示。 作图区：与传统方式下的二维纸面作图区不同，第一它提供了三维的作图空 间，可以生成真正意义上的三维实体；第二、它是我们观察图形的一个窗口， 供作图空间很大。 状态行：显示当前坐标位置。还有图标按钮
① POL 回车 ②输入边数 ③ 输入或选择正多边形的中心位置 ④输入I 回车 表示用内接法画正多边形 ⑤输入或选择圆的半径 （2）用外接法画正多边形 ①POL 回车 ②输入边数 回车
PPT文档演模板
建筑CAD[1]
③选择正多边形中心 ④输入“C”并回车 表示用外接法画 ⑤ 输入或选择圆半径
（3）由边长确定正多边形 ① POL 回车 ② 输入边数 ③ 输入“E”并回车 输入边长画多边形 ④ 确定一条边的一个端点 ⑤ 确定该边的另一个端点
二、CAD
发展简史 二十世纪60年代：是CAD技术的理论研究阶段。 二十世纪70年代：是CAD技术开始走向实际应用的时期。 二十世纪80年代：CAD真正得以应用的阶段。 二十世纪90年代：CAD应用的特点是向集成化和网络化方 向发展。
PPT文档演模板
建筑CAD[1]
三、AutoCAD启动和退出
1、用鼠标双击桌面上AutoCAD图标 2、开始→程序→ AutoCAD2008启动AutoCAD 后，或者启动CAD后设置 startup值， 屏幕上首先显示加载信息， 然后打开AutoCAD图形屏幕，同时显示 “启动”对话框如图所示。在“启动”对话框中，上部的图标按钮共有四个，定 义了用户如何开始绘制图形，按钮具体含义为： 打开图形：将一已有的图形文件装载入AutoCAD后，继续进行编辑。 使用样板：选择列表中的样板图形，基于选定的样板图形创建新图形。样板图形 是其它新图形可在此基础上绘图的文件，任何图形文件都可以保存为样板图形。 我们一般所用的样板图形主要存储了图形的一些设置信息，比如：度量单位、角 度、图幅、预定义的图层、尺寸样式、视图等。样板图形的文件扩展名为.dwt。 AutoCAD已经定义了一些样板图形，用户也可自定义样板图形。选择该按后在 “样板文件”列表框中，显示的是现有的已定义的样板图形文件，这些样板文件 位于“选项”对话框中指定的 AutoCAD 搜索路径中。选择某一样板文件，按 “确定”按钮后，调入样板文件，用户可在此基础上继续绘图。
PPT文档演模板
建筑CAD[1]
五、鼠标定义
左键是拾取（确定点坐标、选择图形等） 右键是回车（命令结束按回车）
六、命令是输入方式
1、点下拉式菜单 2、点图标菜单 3、通过键盘输入命令 推荐方式：左手输入命令、右手控制鼠标。因为AutoCAD的命令都有简化命令。 这种方式效率最高方式。
PPT文档演模板
〖命令〗PLINE 或PL
操作如下：PLINE 回车
计算机出现如下提示：
指定起点：用鼠标指定起点
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/
宽度(W)]:
输入W：画粗线 接着输入多义线 起始宽度、终止宽度
输入A：画弧线
输入L：画直线
举例说明：用PLINE命令画箭头
①PL 回车
PPT文档演模板
建筑CAD[1]
使用向导：使用“快速设置”向导或“高级设置”向导建立新图形。“快 速设置”向导设置图形的测量单位和绘图区域。测量单位可以选择小数、建 筑、工程、分数或科学单位，然后指定绘图区域的长和宽，从而设置绘图区 域（即图形界限）。 “高级设置”向导除可以设置图形的测量单位和绘图 区域外，还可以对角度进行设置，包括角度测量单位、零角度方向以及 AutoCAD 从零角度起测量角度的方向等。缺省设置：使用缺省的英制（英 寸）或公制（毫米）设置开始绘制新图形。英制：基于英制单位系统和 acad.dwt 样板创建新图形。缺省图形边界（称做图形界限）为 12 x 9 英寸。 公制：基于公制单位系统和acadiso.dwt 样板创建新图形。缺省图形边界为 429 x297 米。 3、退出 执行QUIT命令退出AutoCAD
绝对坐标 绝对坐标是以原点（0，0，0）为基点定位所有点。用户可以用“X，Y”的方 式输入坐标。
PPT文档演模板
建筑CAD[1]
相对坐标 相对坐标是某点（假如A点）相对于某一特定点（假如B点）的位置。用户可以用 “@x,y”的方式输入相对坐标。
绝对极坐标 极坐标是通过相对于极点的距离和角度来定义绝对极坐标均以原点为极点。输入格 式是“极径<角度”
PPT文档演模板
建筑CAD[1]
8、ELLIPSE （椭圆）命令
椭圆可采用三种方式绘制： 1、缺省为轴两端点、另一半轴长画椭圆。 2、椭圆心、轴端点、另一半轴长画椭圆。
椭圆弧可采用两种方式绘制： 1、缺省为轴两端点、另一半轴长、起始角度、终止角度画椭圆弧。 2、椭圆心、轴端点、起始角度、终止角度画椭圆弧。
CIRCLECIRCLECIRCLE（圆）和ARC(ARC(ARC(圆弧)
PPT文档演模板
建筑CAD[1]
3、ARC (圆弧）命令
〖功能〗绘制弧线。 〖命令〗ARC 或A 〖菜单〗绘图→圆弧
ARC命令选择项字母具有下述意义： A=包含角D＝起始方向（圆弧起点处切线的方向）L=弦长 CE＝圆心EN＝终点R=半径 S=起点
相对极坐标 相对极坐标通过相对于某一特定点的极径和偏移角度 来表示。输入格式是： “@极径<角度”
坐标的简单输入方法 按F8打开正交，指明方向，输入距离
PPT文档演模板
建筑CAD[1]
举例说明：用相对坐标画1500×750的矩形
PPT文档演模板
建筑CAD[1]
二、功能键的使用 F1键：启动AutoCAD的在线帮助对话框，即执行HELP命令； F2键：打开或关闭AutoCAD的文本窗口； F3键：对象捕捉设置切换； F4键：开关数字化仪； F5键：设置当前的等轴平面； F6键：坐标显示方式转换； F7键：打开或关闭栅格； F8键：打开或关闭正交方式； F9键：打开或关闭捕捉方式； F10键：打开或关闭极轴捕捉方式。 F11键：打开或关闭对象捕捉跟踪。
〖功能〗通过指定两点绘制矩形多段线，它的边平行于当前用户坐标系 的 X 和 Y 轴。 〖命令〗rectang 或rec 〖菜单〗绘图→矩形
PPT文档演模板
建筑CAD[1]
5、PLINE（二维多段线）命令
〖功能〗绘制二维多段线（也称多义线），该命令既可以画直线，也可
以画弧线，既可以画细线也④确定起始宽度：0
⑤确定终止宽度 ：500 ⑥确定终点
⑦确定起始宽度：0
⑧确定终止宽度 :0
⑨确定终点
PPT文档演模板
建筑CAD[1]
PPT文档演模板
建筑CAD[1]
6、POLYGON(正多边形)命令
〖功能〗绘制正多边形，使用该命令作多可以画出1024条边的等边形。 〖命令〗POLYGON 或POL 绘制正多边形3种方法 （1）用内接法画正多边形
PPT文档演模板
建筑CAD[1]
PPT文档演模板
第三章 绘 图 类 命 令（一）
1、构造线 XL
2、多段线 PL
3、多边形 POL
4、矩形 REC
5、圆弧 A
6、圆
C
建筑CAD[1]
1、LlNE（直线）命令 〖功能〗绘制二维或三维直线段。
〖命令〗LINE 或 L 〖菜单〗绘图→直线
C：从当前点到起点绘制一条直线，产生封闭多边形后退出该命令。 U： 删除前一段直线； ENTER键：结束直线绘制，回到命令状态。 在正交状态下，只能绘制垂直线或水平线。
圆弧可采用八种方式绘制： 1、缺省为三点画弧。 2、起点、圆心、终点画弧。 3、起点、圆心、包含角画弧。 4、起点、圆心、弦长画弧。 5、起点、终点、半径画弧。 6、起点、终点、包含角画弧。 7、起点、终点、起始方向画弧。 8、与上一条线或弧的平滑连续画弧。
PPT文档演模板
建筑CAD[1]
4、RECTANG（矩形）命令
PPT文档演模板
建筑CAD[1]
八、修复文件
RECOVER 执行该命令后出现对话框，选择要修复的文件。
九、设置AutoCAD的工作环境（图形界限，单位等）
PPT文档演模板
建筑CAD[1]
第二章 CAD 坐标系统与功能键的使用
PPT文档演模板
建筑CAD[1]
一、AutoCAD 2008的坐标系统
PPT文档演模板
建筑CAD[1]
9、DONUT（圆环）命令 〖功能〗画实心圆或圆环。
〖命令〗 donut 或DO 〖菜单〗绘图→圆环 〖注释〗1、AutoCAD 在每个指定的中心点绘制一个圆环。按 ENTER 键 结束命令。
2、如内圆直径为0，绘制的为实心圆。 3、圆环是由宽弧线段组成的封闭多段线构成的。圆环是否填充取决于 FILL 命令的设置。建筑绘图中常使用该命令绘制圆柱等。
2、 CIRCLE （圆）命令 〖功能〗绘制圆。绘制圆共有六种方式。
〖命令〗CIRCLE 或C 〖菜单〗绘图→圆 圆可采用六种方式绘制：
1、缺省为圆心、半径画圆。 2、圆心、直径画圆。 3、两点画圆。 4、三点画圆。 5、相切、相切、半径画圆。 6、相切、相切、相切画圆。
PPT文档演模板
建筑CAD[1]
PPT文档演模板
建筑CAD[1]
四、AutoCAD2008
工作界面：
标题栏：显示AutoCAD2008文件名 菜单区：下拉式菜单包含了AutoCAD所有命令 工具条：就是图标菜单，左边是常用绘图与编辑的图标菜单，屏幕上边是常 用的格式菜单，这些工具条可以改变。 命令提示行：通过键盘在提示行输入命令以及显示命令执行后的提示。 作图区：与传统方式下的二维纸面作图区不同，第一它提供了三维的作图空 间，可以生成真正意义上的三维实体；第二、它是我们观察图形的一个窗口， 供作图空间很大。 状态行：显示当前坐标位置。还有图标按钮
① POL 回车 ②输入边数 ③ 输入或选择正多边形的中心位置 ④输入I 回车 表示用内接法画正多边形 ⑤输入或选择圆的半径 （2）用外接法画正多边形 ①POL 回车 ②输入边数 回车
PPT文档演模板
建筑CAD[1]
③选择正多边形中心 ④输入“C”并回车 表示用外接法画 ⑤ 输入或选择圆半径
（3）由边长确定正多边形 ① POL 回车 ② 输入边数 ③ 输入“E”并回车 输入边长画多边形 ④ 确定一条边的一个端点 ⑤ 确定该边的另一个端点
二、CAD
发展简史 二十世纪60年代：是CAD技术的理论研究阶段。 二十世纪70年代：是CAD技术开始走向实际应用的时期。 二十世纪80年代：CAD真正得以应用的阶段。 二十世纪90年代：CAD应用的特点是向集成化和网络化方 向发展。
PPT文档演模板
建筑CAD[1]
三、AutoCAD启动和退出
1、用鼠标双击桌面上AutoCAD图标 2、开始→程序→ AutoCAD2008启动AutoCAD 后，或者启动CAD后设置 startup值， 屏幕上首先显示加载信息， 然后打开AutoCAD图形屏幕，同时显示 “启动”对话框如图所示。在“启动”对话框中，上部的图标按钮共有四个，定 义了用户如何开始绘制图形，按钮具体含义为： 打开图形：将一已有的图形文件装载入AutoCAD后，继续进行编辑。 使用样板：选择列表中的样板图形，基于选定的样板图形创建新图形。样板图形 是其它新图形可在此基础上绘图的文件，任何图形文件都可以保存为样板图形。 我们一般所用的样板图形主要存储了图形的一些设置信息，比如：度量单位、角 度、图幅、预定义的图层、尺寸样式、视图等。样板图形的文件扩展名为.dwt。 AutoCAD已经定义了一些样板图形，用户也可自定义样板图形。选择该按后在 “样板文件”列表框中，显示的是现有的已定义的样板图形文件，这些样板文件 位于“选项”对话框中指定的 AutoCAD 搜索路径中。选择某一样板文件，按 “确定”按钮后，调入样板文件，用户可在此基础上继续绘图。
