《建筑结构CAD》西南网教2018作业参考答案

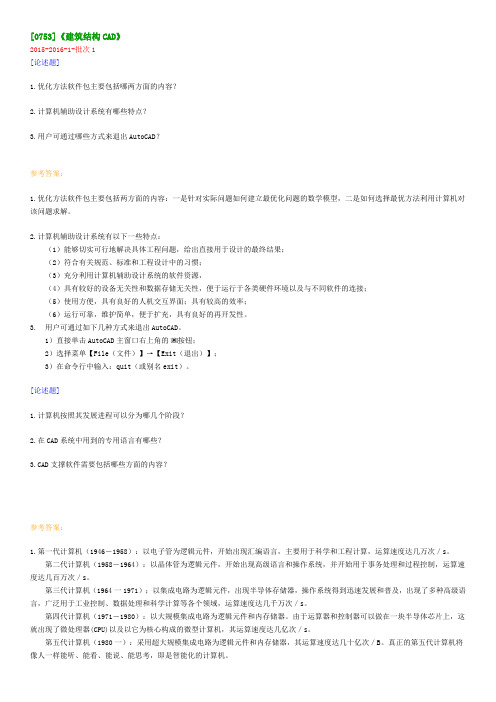

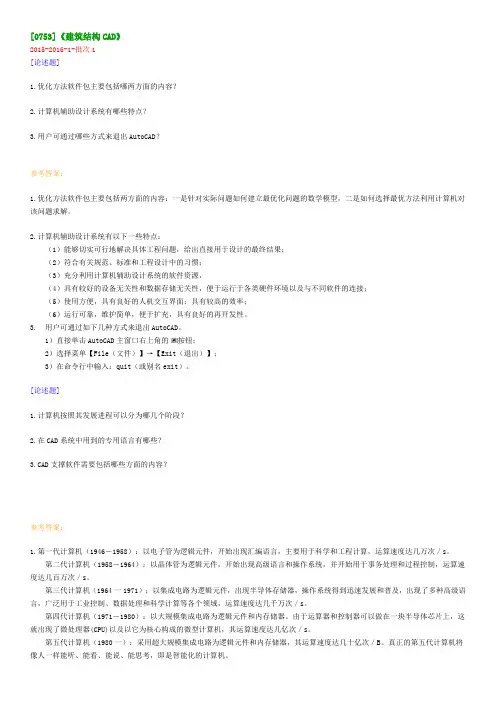

[0753]《建筑结构CAD》2015-2016-1-批次1[论述题]1.优化方法软件包主要包括哪两方面的内容？2.计算机辅助设计系统有哪些特点？3.用户可通过哪些方式来退出AutoCAD？参考答案：1.优化方法软件包主要包括两方面的内容：一是针对实际问题如何建立最优化问题的数学模型，二是如何选择最优方法利用计算机对该问题求解。

2.计算机辅助设计系统有以下一些特点：（1）能够切实可行地解决具体工程问题，给出直接用于设计的最终结果；（2）符合有关规范、标准和工程设计中的习惯；（3）充分利用计算机辅助设计系统的软件资源，（4）具有较好的设备无关性和数据存储无关性，便于运行于各类硬件环境以及与不同软件的连接；（5）使用方便，具有良好的人机交互界面；具有较高的效率；（6）运行可靠，维护简单，便于扩充，具有良好的再开发性。

3. 用户可通过如下几种方式来退出AutoCAD。

1）直接单击AutoCAD主窗口右上角的按钮；2）选择菜单【File（文件）】→【Exit（退出）】；3）在命令行中输入：quit（或别名exit）。

[论述题]1.计算机按照其发展进程可以分为哪几个阶段？2.在CAD系统中用到的专用语言有哪些？3.CAD支撑软件需要包括哪些方面的内容？参考答案：1.第一代计算机（1946―1958）：以电子管为逻辑元件，开始出现汇编语言，主要用于科学和工程计算，运算速度达几万次／s。

第二代计算机（1958―1964）：以晶体管为逻辑元件，开始出现高级语言和操作系统，并开始用于事务处理和过程控制，运算速度达几百万次／s。

第三代计算机（1964一1971）；以集成电路为逻辑元件，出现半导体存储器，操作系统得到迅速发展和普及，出现了多种高级语言，广泛用于工业控制、数据处理和科学计算等各个领域，运算速度达几千万次／s。

第四代计算机（1971―1980）：以大规模集成电路为逻辑元件和内存储器。

由于运算器和控制器可以做在一块半导体芯片上，这就出现了微处理器(CPU)以及以它为核心构成的微型计算机，其运算速度达几亿次／s。

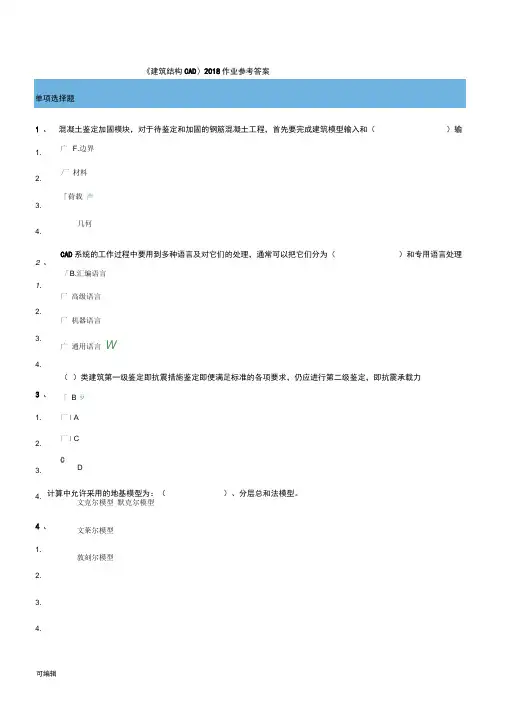

《建筑结构CAD 〉2018作业参考答案混凝土鉴定加固模块，对于待鉴定和加固的钢筋混凝土工程，首先要完成建筑模型输入和（ ）输 广 F.边界厂 材料「荷载 声几何CAD 系统的工作过程中要用到多种语言及对它们的处理，通常可以把它们分为（）和专用语言处理 「 B.汇编语言厂 高级语言厂 机器语言广 通用语言 W（ ）类建筑第一级鉴定即抗震措施鉴定即便满足标准的各项要求，仍应进行第二级鉴定，即抗震承载力「 B 歹厂I A厂I CCD文克尔模型 默克尔模型文莱尔模型敦刻尔模型1、 1. 2. 3.4.2、1.2.3.4.3、 1. 2. 3. 4.4、 1.2.3.4.计算中允许采用的地基模型为：（ ）、分层总和法模型。

5、PKPM程序能计算的筏基包括（）筏基和梁板式筏基。

1. 「平板式歹2•厂曲梁式3. 「直梁式4. 「曲板式6、框架整体出图时，施工图由框架立面图，梁、柱剖面图和（）组成。

1. 厂水泥明细表2. 「骨料明细表3. 厂钢筋明细表W4. " 材料消耗表7、多柱承台用外接矩形将各个柱模拟为一个单柱，模拟单柱的形状取所有柱子的外接矩形，模拟单柱的荷载为1. 「线性叠加2. 厂矢量叠加歹3. " 标量叠加4. 厂非线性叠加8、（）法是在砌体墙表面增抹一定厚度的水泥砂浆的加固方法。

1. 广置换材料法2. 「增大面积法3. 厂水泥砂浆面层W4. 粘贴钢板法9、（）是在砌体墙表面浇注或喷射钢筋混凝土的加固方法。

1."粘贴型钢法增大截面法现浇钢筋混凝土板墙法 置换材料法几何建模软件包建立的几何模型主要有三种：( 线架模型 2 矢量模型 渲染模型 ( )是在原有的钢筋混凝土梁表面外抹一定厚度的钢绞线网 -聚合物砂浆面层的加固方 增大面积法 粘贴钢板法 钢绞线网-聚合物砂浆加固法 歹 置换材料法 ( )是在结构构件四周包以型钢进行加固的方案。

C.置换材料法 外粘钢板加固法 增大截面法 夕卜包型钢加固法 歹 2. 3.4. 10、 1. 2. 3. 4. 11、 1. 2. 3. 4. 12、 1. 2. 3. 4. 13、 1. 2. 3. )、表面模型及实体模型。

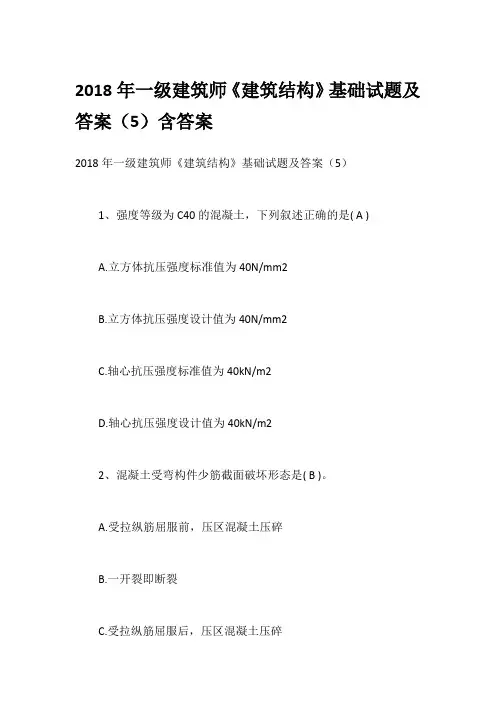

2018年一级建筑师《建筑结构》基础试题及答案（5）含答案2018年一级建筑师《建筑结构》基础试题及答案（5）1、强度等级为C40的混凝土，下列叙述正确的是( A )A.立方体抗压强度标准值为40N/mm2B.立方体抗压强度设计值为40N/mm2C.轴心抗压强度标准值为40kN/m2D.轴心抗压强度设计值为40kN/m22、混凝土受弯构件少筋截面破坏形态是( B )。

A.受拉纵筋屈服前，压区混凝土压碎B.一开裂即断裂C.受拉纵筋屈服后，压区混凝土压碎D.混凝土无裂缝，混凝土已压碎3、《建筑结构可靠度设计统一标准》规定，普通房屋和构筑物的设计使用年限为( B)。

A.30年B.50年C.80年D.100年4、关于钢砼偏心受压构件的破坏，下列说法中正确的是(C)A.大、小偏心受压均为脆性破坏B.大、小偏心受压均为延性破坏C.大偏心受压为延性破坏，小偏心受压为脆性破坏D.大偏心受压为脆性破坏，小偏心受压为延性破坏5、关于建筑结构钢材的特点，下列说法中错误的是( C )A.钢材具有良好的塑性，达到拉伸极限而破坏时，应变可达20%～30%B.钢材具有良好的焊接性能，采用焊接结构可以使钢结构的连接大为简化C.钢结构的耐腐蚀性很好，适合在各种恶劣环境中使用D.钢结构的耐热性很好，但耐火性能很差6、条件相同的无腹筋混凝土梁，受剪承载力的大小为：( B )A.斜压破坏>斜拉破坏>剪压破坏B.剪压破坏>斜压破坏>斜拉破坏C.斜压破坏>剪压破坏>斜拉破坏D.斜压破坏=剪压破坏=斜拉破坏7、在进行钢砼构件抗裂挠度的验算中，荷载采用( B )。

A.设计值B.标准值C.最大值D.平均值8、在进行钢砼构件正截面承载力验算时，( C )。

A.荷载用设计值，材料强度采用标准值B.荷载用标准值，材料强度采用设计值C.荷载和材料强度均采用设计值D.荷载和材料强度均采用标准值9、钢砼偏心受压构件，其大小偏心受压的根本区别是( A )。

1：[论述题]CAD技术与传统手工设计相比，有哪些优势？参考答案：CAD技术运用于工程设计有着传统手工设计无法比拟的优越性，它能降低劳动强度，提高设计质量，缩短设计周期。

有效避免手工设计中存在的"错、碰、漏、缺”现象。

采用CAD技术能方便实现项目投标、方案优化、数值计算、施工图设计绘制、工程造价预算等一系列服务，从而降低工程造价、节省投资、提高设计质量、提高生产效益。

2：[论述题]名词解释：协同技术参考答案：是指在集成的基础上，在网络技术的支持下，实现并行工程处理作业。

以工程项目为核心，使不同地点的设计专业群体能及时地共享图形库、数据库、材料库及一切上网资源。

3：[论述题]名词解释CAD技术参考答案：主要是用计算机及其图形输入/输出外围设备帮助设计人员进行工程和产品设计的技术，它的发展与计算机硬件及其软件的发展和完善是紧密相关的。

1：[论述题]优化方法软件包主要包括哪两方面的内容？参考答案：优化方法软件包主要包括两方面的内容：一是针对实际问题如何建立最优化问题的数学模型，二是如何选择最优方法利用计算机对该问题求解。

2：[论述题]CAD支撑软件需要包括哪些方面的内容？参考答案：CAD支撑软件需要包括以下几方面的内容：1）基本图形元素生成程序；2）图形编辑功能程序；3）用户接口；4）三维几何造型系统；5）数据库及其管理系统；6）汉字处理系统；7）网络通讯系统。

3：[填空题]参考答案：科学计算类支撑系统图形支撑系统数据库管理系统4：[填空题]参考答案：线架模型表面模型实体模型5：[填空题]参考答案：前处理计算后处理1：[论述题]AutoCAD有哪些选择模式？参考答案：“Window s（窗口）”模式：在该模式下，用户可使用光标在屏幕上指定两个点来定义一个矩形窗口。

如果某些可见对象完全包含在该窗口之中，则这些对象将被选中。

“Last（上一个）”：选择最近一次创建的可见对象。

“Crossing（窗交）”：与“Window”模式类似，该模式同样需要用户在屏幕上指定两个点来定义一个矩形窗口。

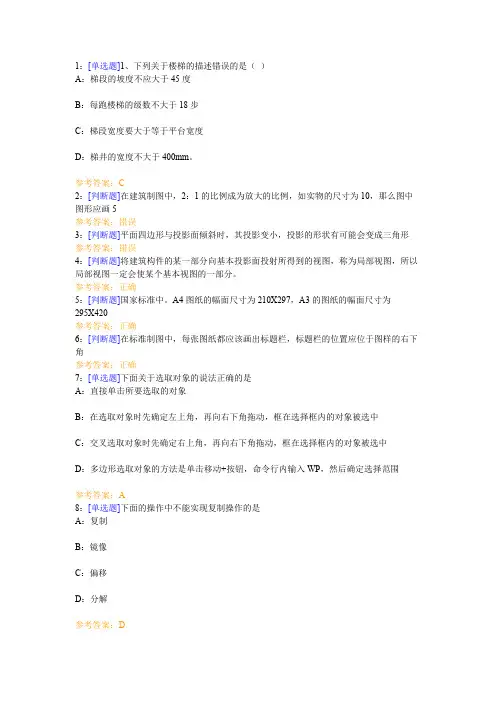

1：[单选题]1、下列关于楼梯的描述错误的是（）A：梯段的坡度不应大于45度B：每跑楼梯的级数不大于18步C：梯段宽度要大于等于平台宽度D：梯井的宽度不大于400mm。

参考答案：C2：[判断题]在建筑制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5参考答案：错误3：[判断题]平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形参考答案：错误4：[判断题]将建筑构件的某一部分向基本投影面投射所得到的视图，称为局部视图，所以局部视图一定会使某个基本视图的一部分。

参考答案：正确5：[判断题]国家标准中。

A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420 参考答案：正确6：[判断题]在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角参考答案：正确7：[单选题]下面关于选取对象的说法正确的是A：直接单击所要选取的对象B：在选取对象时先确定左上角，再向右下角拖动，框在选择框内的对象被选中C：交叉选取对象时先确定右上角，再向右下角拖动，框在选择框内的对象被选中D：多边形选取对象的方法是单击移动+按钮，命令行内输入WP，然后确定选择范围参考答案：A8：[单选题]下面的操作中不能实现复制操作的是A：复制B：镜像C：偏移D：分解参考答案：D9：[单选题]下面关于拉伸对象的说法不正确的是A：直线在窗口内的端点不动，在窗口外的端点移动B：在对区域填充部分拉伸对象时，窗口外的端点不动，窗口内的端点移动C：在拉伸圆弧时，圆弧的弦高不变，主要调整圆心的位置和圆弧的起始角和终止角D：多段线两端的宽度、切线方向以及曲线及拟合信息均不改变参考答案：A10：[论述题]阵列命令分为那两种,快捷键是什么?参考答案：圆形阵列和矩形阵列,快捷键是ar11：[论述题]正交的快捷键和作用参考答案：F8，作图只能在水平与竖直方向上。

1：[论述题]实现图形移动的命令有哪些？参考答案：偏移（O），移动（M）2：[单选题]在建筑制图中，一般要求字体为A：仿宋体B：宋体C：长仿宋体D：黑体参考答案：C3：[单选题]计算机辅助设计的英文缩写是A：CADB：CA MC：CAED：CA T参考答案：A4：[单选题]在AUTOCAD软件使用过程中，为查看帮助信息，应按的功能键是A：F1B：F2C：F6D：F10参考答案：A5：[判断题]在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则参考答案：正确6：[判断题]一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面参考答案：错误7：[判断题]任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的参考答案：正确8：[判断题]为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。

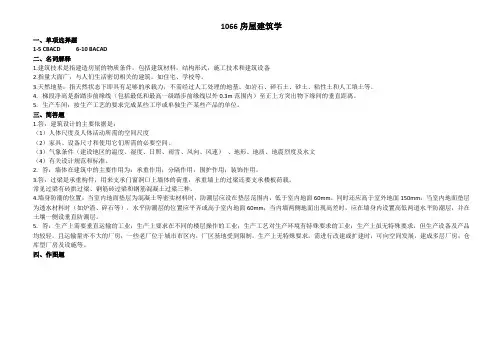

1066房屋建筑学一、单项选择题1-5 CBACD 6-10 BACAD二、名词解释1.建筑技术是指建造房屋的物质条件，包括建筑材料，结构形式，施工技术和建筑设备2.指量大面广，与人们生活密切相关的建筑。

如住宅、学校等。

3.天然地基：指天然状态下即具有足够的承载力，不需经过人工处理的地基。

如岩石、碎石土、砂土、粘性土和人工填土等。

4.梯段净高是指踏步前缘线（包括最低和最高一级踏步前缘线以外0.3m范围内）至正上方突出物下缘间的垂直距离。

5.生产车间：按生产工艺的要求完成某些工序或单独生产某些产品的单位。

三、简答题1.答：建筑设计的主要依据是：（1）人体尺度及人体活动所需的空间尺度（2）家具、设备尺寸和使用它们所需的必要空间。

（3）气象条件（建设地区的温度、湿度、日照、雨雪、风向、风速）、地形、地质、地震烈度及水文（4）有关设计规范和标准。

2.答：墙体在建筑中的主要作用为：承重作用；分隔作用；围护作用；装饰作用。

3.答：过梁是承重构件，用来支承门窗洞口上墙体的荷重，承重墙上的过梁还要支承楼板荷载。

常见过梁有砖拱过梁、钢筋砖过梁和钢筋混凝土过梁三种。

4.墙身防潮的位置：当室内地面垫层为混凝土等密实材料时，防潮层应设在垫层范围内，低于室内地面60mm，同时还应高于室外地面150mm；当室内地面垫层为透水材料时（如炉渣、碎石等），水平防潮层的位置应平齐或高于室内地面60mm；当内墙两侧地面出现高差时，应在墙身内设置高低两道水平防潮层，并在土壤一侧设垂直防潮层。

5.答：生产上需要垂直运输的工业；生产上要求在不同的楼层操作的工业；生产工艺对生产环境有特殊要求的工业；生产上虽无特殊要求，但生产设备及产品均较轻，且运输量亦不大的厂房；一些老厂位于城市市区内，厂区基地受到限制，生产上无特殊要求，需进行改建或扩建时，可向空间发展，建成多层厂房；仓库型厂房及设施等。

四、作图题。

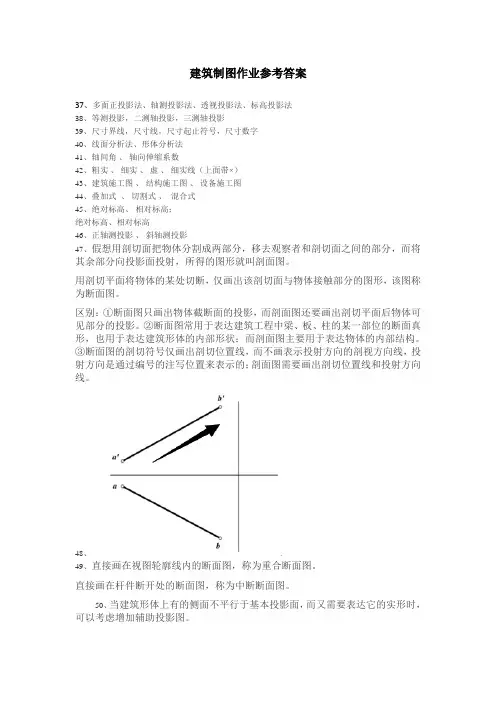

建筑制图作业参考答案37、多面正投影法、轴测投影法、透视投影法、标高投影法38、等测投影，二测轴投影，三测轴投影39、尺寸界线，尺寸线，尺寸起止符号，尺寸数字40、线面分析法、形体分析法41、轴间角、轴向伸缩系数42、粗实、细实、虚、细实线（上面带×）43、建筑施工图、结构施工图、设备施工图44、叠加式、切割式、混合式45、绝对标高、相对标高；绝对标高、相对标高46、正轴测投影、斜轴测投影47、假想用剖切面把物体分割成两部分，移去观察者和剖切面之间的部分，而将其余部分向投影面投射，所得的图形就叫剖面图。

用剖切平面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，该图称为断面图。

区别：①断面图只画出物体截断面的投影，而剖面图还要画出剖切平面后物体可见部分的投影。

②断面图常用于表达建筑工程中梁、板、柱的某一部位的断面真形，也用于表达建筑形体的内部形状；而剖面图主要用于表达物体的内部结构。

③断面图的剖切符号仅画出剖切位置线，而不画表示投射方向的剖视方向线，投射方向是通过编号的注写位置来表示的；剖面图需要画出剖切位置线和投射方向线。

48、49、直接画在视图轮廓线内的断面图，称为重合断面图。

直接画在杆件断开处的断面图，称为中断断面图。

50、当建筑形体上有的侧面不平行于基本投影面，而又需要表达它的实形时，可以考虑增加辅助投影图。

如果作出该构造节点的反方向的投影,便可使不可见部分变为可见。

这种投影方法称为镜像投影，所得的投影面称为镜像视图，并需在图名之后注写"镜像"二字。

51、平行投影：通过一组平行投射线(相当于投射中心位于无穷远处)而得到的形体投影称平行投影。

（投射线相当于太阳发出的光线）平行投影又可根据投射线与投影面垂直与否分为：平行正投影法与平行斜投影法。

52、底、构造柱、<\/FONT>±0.000 <\/FONT>、-0.300 <\/FONT>、水泥散水、坡道<\/B>1<\/FONT>～13<\/FONT>、A<\/FONT>～H <\/FONT>、21240mm<\/FONT>、10740mm<\/FONT>、2300mm<\/FONT>、3800mm<\/FONT>、240mm<\/FONT>、M-1<\/FONT>、M-6<\/FONT>、C-1<\/FONT>、C-2<\/FONT>、C-8<\/FONT>、楼梯间并通过门窗洞口53、答：根据提供的立面图可得出以下几点:1.从图名或轴线的编号可知该图是表示房屋南向的立面图。
