基于通信的列车控制系统（CBTC）摘要：基于通信的列车控制系统CBTC是一种采用先进的通信、计算机、控制技术相结合的列车控制系统。

本文介绍了该系统的结构、特点及功能。

关键词：基于通信列车控制城市轨道交通中，基于通信的列车控制系统CBTC(Communication Based Train Contrl)是一种采用先进的通信、计算机、控制技术相结合的列车控制系统。

典型的基于通信的列车控制系统（CBTC）的结构框图如图所示。

由图可见，整个CBTC系统包括CBTC地面设备（含联锁）和CBTC车载设备，地面和车载设备通过“数据通信网络”连接起来，构成系统的核心。

CBTC设备和ATS设备共同构成了基于通信的移动闭塞ATC系统。

列车控制系统(CBTC)的结构框图一、系统结构西门子的CBTC系统由VICOS、SICAS、TRAINGUARD MT三个子系统组成。

它们分为中央层、轨旁层、通信层、车载层四个层级，分级实现ATC功能。

中央层分为中央级和车站级。

在中央级，实现集中的线路运行控制；在车站级，为车站控制和后备模式的功能，提供给车站操作员工作站（LOW）和列车进路计算机（TRC）。

轨旁层沿着线路分布，由SICAS计算机联锁、TRAINGUARD MT系统、信号机、计轴器和应答器等组成，共同执行所有的联锁和轨旁ATP功能。

通信层在轨旁和车载设备之间提供连续式或点式通信。

车载层完成TRAINGUARD MT的车载ATP和ATO功能。

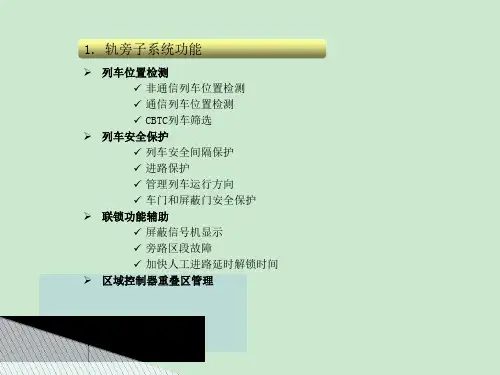

二、系统功能系统的功能包括ATS功能、联锁功能、ATP／ATO功能、列车检测功能、试车线功能、培训和模拟功能。

1.ATS功能ATS除了自动进路排列(ARS)功能、自动列车调整(ATR)功能、列车监督和追踪(TMT)、时刻表(TIT)、控制中心人机接口(HMI)和报告、报警与文档等主要功能外，还改进和增加了以下功能：在CTC通信级使用双向通信通道；在ATS后备模式下车站级可以输入车次号；适应移动闭塞的控制要求；TRC(列车进路计算机)取代RTU的自动进路排列功能；提供独立的冗余局域网段；在ATS显示列车状态信息；与MCS（主控系统）的接口；与车辆段联锁的接口；提供操作日志（含故障信息）的归档功能；设两个控制中心；车辆段调度员ATS工作站进行出库列车自动预先通知，在规定时间无列车在车辆段转换轨时自动报警。

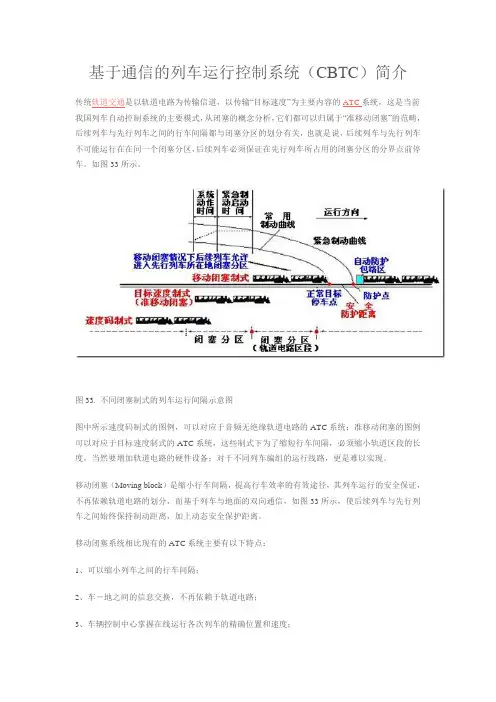

基于通信的列车运行控制系统（CBTC）简介传统轨道交通是以轨道电路为传输信道，以传输“目标速度”为主要内容的ATC系统，这是当前我国列车自动控制系统的主要模式，从闭塞的概念分析，它们都可以归属于“准移动闭塞”的范畴，后续列车与先行列车之间的行车间隔都与闭塞分区的划分有关，也就是说，后续列车与先行列车不可能运行在在同一个闭塞分区，后续列车必须保证在先行列车所占用的闭塞分区的分界点前停车。

如图33所示。

图33. 不同闭塞制式的列车运行间隔示意图图中所示速度码制式的图例，可以对应于音频无绝缘轨道电路的ATC系统；准移动闭塞的图例可以对应于目标速度制式的ATC系统，这些制式下为了缩短行车间隔，必须缩小轨道区段的长度，当然要增加轨道电路的硬件设备；对于不同列车编组的运行线路，更是难以实现。

移动闭塞（Moving block）是缩小行车间隔，提高行车效率的有效途径，其列车运行的安全保证，不再依赖轨道电路的划分，而基于列车与地面的双向通信，如图33所示，使后续列车与先行列车之间始终保持制动距离，加上动态安全保护距离。

移动闭塞系统相比现有的ATC系统主要有以下特点：1、可以缩小列车之间的行车间隔；2、车－地之间的信息交换，不再依赖于轨道电路；3、车辆控制中心掌握在线运行各次列车的精确位置和速度；4、列车与控制中心之间保持不间断地双向通信；5、不同编组（不同长度）的列车，可以以最高的密度，运行于同一线路；6、ATC系统，从一个以硬件为基础的系统，向以软件为基础的系统演变。

基于通信的列车运行控制系统（Communication – Based Train Control—简称CBTC系统）, 便是支持移动闭塞的列车运行控制系统，它不仅适用于新建的各种城市轨道交通，也适用于旧线改造、不同编组运行以及不同线路的跨线运行。

近年来，随着通信技术的发展，尤其是无线通信、计算机网络技术和数字信号处理技术的迅速发展，信号系统的冗余、容错技术完善，在信号这个传统领域为CBTC的发展奠定了基础，CBTC系统已逐渐被信号界所认可，基于感应环线通信的移动闭塞CBTC系统，在我国也已运用于城市轨道交通；而基于无线（Radio）通信虚拟闭塞的CBTC 系统，已经在国外多个城市轨道交通中被采纳，我国某些大城市的城市轨道交通也已经决定选用这种制式。

基于通信的列车控制系统（CBTC）【引导案例】目前，在新建地铁信号系统的方案选择上，采用CBTC无线AP (无线接入点)接入方式的线路已越来越多。

采用AP接入，具有成本较低、通信带宽高、可部分使用商用设备、安装调试方案灵活和施工时间短等优点。

现在我国在建或改造的地铁线路中，采用无线AP接入的有北京地铁4号线、l0号线和深圳地铁2号线等。

欧洲ETCS计划，为了实现欧洲铁路互联互通，车载设备采用ETCS总线，可以灵活地支持与各种传统设备及ETCS车载设备的通信；传输设备有欧洲应答器和欧洲环路，即数据传输速率为565kb／s的磁应答器和采用漏泄电缆的环路；欧洲无线也在进行工程实施。

ERTMS系统是为了适应欧洲铁路互联互通的目的，它集联锁、列控和运行管理于一体。

西班牙的马德里—巴塞罗拿线采用该系统，列控系统符合欧洲铁路统一标准ETCS二级标准，速度监控方式采用一次连续速度曲线控制模式（又称目标距离一次制动模式曲线方式），列车占用靠UM2000轨道电路，列车定位靠欧洲应答器，车与地双向传输靠无线数传。

在城市轨道交通中，基于通信的列车控制系统CBTC(Communication Based Train Contrl)是一种采用先进的通信、计算机、控制技术相结合的列车控制系统。

相对于固定闭塞而言又把它称为移动闭塞。

移动闭塞是目前线路能力利用效率更高的列车闭塞方式。

与固定闭塞方式相比，移动闭塞相当于将区间分成了无数个细小的、连续的闭塞分区，它使得列车间的安全信息传递得更为频繁、及时和详细。

因为移动闭塞系统能够比固定闭塞更优地确定列车的位置和传输列车信息，所以移动闭塞系统可以根据列车的动态运行确定更小的列车间隔。

同样，取消固定闭塞所需的轨道设备也可以减少维修费用，并且利用列车和路边设备的传输信息通道也可以传输与列车实时运行有关的操纵信息，以提高管理能力和诊断故障设备。

因此，采用移动闭塞系统能够更好地满足铁路的需要。
