第一章几何光学基本定律与成像概念波面：某一时刻其振动位相相同的点所构成的等相位面称为波阵面, 为光波波阵面的传播，与波面对应的法线束就是 光束。

波前：某一瞬间波动所到达的位置。

光线的四个传播定律：1）直线传播定律： 在各向冋性的均匀透明介质中，光沿直线传播，相关自然现象有：日月食，小孔成像等。

2）独立传播定律： 从不同的光源发出的互相独立的光线以不同方向相交于空间介质中 的某点时彼此不影响，各光线独立传播。

3） 反射定律：入射光线、法线和反射光线在同一平面内，入射光线和反射光线在法线 的两侧，反射角等于入射角。

4） 折射定律：入射光线、法线和折射光线在同一平面内；入射光线和折射光线在法线 的两侧，入射角和折射角正弦之比等于折射光线所在的介质与入射光线所在的介质的折射率（折射）光线的方向射到媒质表面，必定会逆着原来的入射方 向反射（折射）出媒质的性质。

光程：光在介质中传播的几何路程 S 和介质折射率n 的乘积。

各向同性介质： 光学介质的光学性质不随方向而改变。

各向异性介质：单晶体（双折射现象）马吕斯定律：光束在各向同性的均匀介质中传播时， 始终保持着与波面的正交性，并且入射波面与出射波面对应点之间的光程均为定值。

全反射临界角：C = arcsin 全反射条件：1） 光线从光密介质向光疏介质入射。

2） 入射角大于临界角。

共轴光学系统： 光学系统中各个光学兀件表面曲率中心在一条直线上。

物点/像点：物/像光束的交点。

实物/实像点： 实际光线的汇聚点。

虚物/虚像点： 由光线延长线构成的成像点。

共轭：物经过光学系统后与像的对应关系。

（ A , A'的对称性）完善成像：任何一个物点发出的全部光线，通过光学系统后，仍然聚交于同一点。

每一个物之比，即sin Isin In' n简称波面。

光的传播即 光路可逆：光沿着原来的反射 费马原理： 光总是沿光程为极小，极大，或常量的路径传播。

n2ni点都对应唯一的像点。

第一章 几何光学基本定律与成像概念

第一章 几何光学基本定律与成像概念

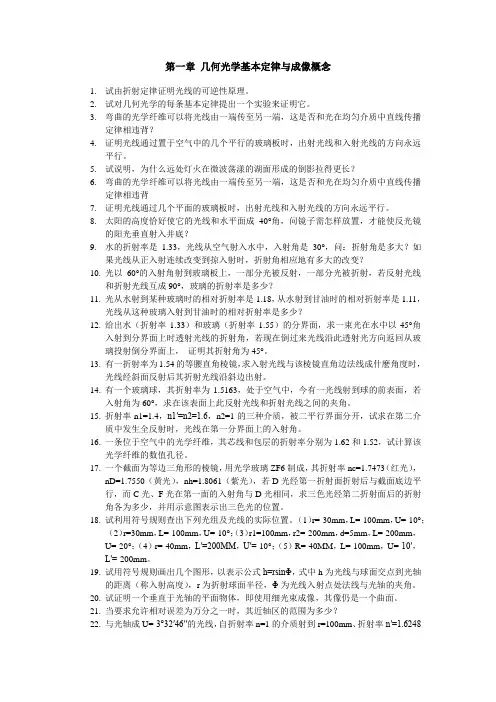

第一章几何光学基本定律与成像概念1.试由折射定律证明光线的可逆性原理。

2.试对几何光学的每条基本定律提出一个实验来证明它。

3.弯曲的光学纤维可以将光线由一端传至另一端，这是否和光在均匀介质中直线传播定律相违背？4.证明光线通过置于空气中的几个平行的玻璃板时，出射光线和入射光线的方向永远平行。

5.试说明，为什么远处灯火在微波荡漾的湖面形成的倒影拉得更长？6.弯曲的光学纤维可以将光线由一端传至另一端，这是否和光在均匀介质中直线传播定律相违背7.证明光线通过几个平面的玻璃板时，出射光线和入射光线的方向永远平行。

8.太阳的高度恰好使它的光线和水平面成40°角，问镜子需怎样放置，才能使反光镜的阳光垂直射入井底？9.水的折射率是1.33，光线从空气射入水中，入射角是30°，问：折射角是多大？如果光线从正入射连续改变到掠入射时，折射角相应地有多大的改变？10.光以60°的入射角射到玻璃板上，一部分光被反射，一部分光被折射，若反射光线和折射光线互成90°，玻璃的折射率是多少？11.光从水射到某种玻璃时的相对折射率是1.18，从水射到甘油时的相对折射率是1.11，光线从这种玻璃入射到甘油时的相对折射率是多少？12.给出水（折射率1.33）和玻璃（折射率1.55）的分界面，求一束光在水中以45°角入射到分界面上时透射光线的折射角，若现在倒过来光线沿此透射光方向返回从玻璃投射倒分界面上，证明其折射角为45°。

13.有一折射率为1.54的等腰直角棱镜，求入射光线与该棱镜直角边法线成什麽角度时，光线经斜面反射后其折射光线沿斜边出射。

14.有一个玻璃球，其折射率为1.5163，处于空气中，今有一光线射到球的前表面，若入射角为60°，求在该表面上此反射光线和折射光线之间的夹角。

15.折射率n1=1.4，n1′=n2=1.6，n2=1的三种介质，被二平行界面分开，试求在第二介质中发生全反射时，光线在第一分界面上的入射角。

几何光学基本定律与成像概念

几何光学基本定律与成像概念

第三节 光路计算与近轴光学系 统

n' n 球面光学系统。平面看成是球面半径无穷大的特例，反射是
折射在 时 的特例。可见，折射球面系统具有普遍 意义。物体经过光学系统的成像，实际上是物体发出的光束 经过光学系统逐面折、反射的结果。
大多数光学系统都是由折、反射球面或平面组成的共轴
34

12


4. 光路的可逆性
在图(1-2)中，若光线在折射率为 的介质中沿CO方
n ' 向入射，由折射定律可知，折射光线必沿 OA 方向出射。
同样，如果光线在折射率为n的介质中沿BO方向入射，则 由反射定律可知，反射光线也一定沿 OA 方向出射。由此 可见，光线的传播是可逆的，这就是光路的可逆性。
13
21


A nA0 ' ' A n' A0


或 此式说明： 两个矢量的方向一致。 、 ' ( A A) N 0 也可写成： ' 称为偏向常数。 A A N
用 点乘上式两边，有：
' ( A A) N 0 0
7
1.光的直线传播定律
在各向同性的均匀介质中，光线按直线传播。例子： 影子的形成、日食、月蚀等。
2.光线的独立传播定律 不同的光线以不同的方向通过某点时，彼此互不影响， 在空间的这点上，其效果是通过这点的几条光线的作用的 叠加。 利用这一规律，使得对光线传播情况的研究大为简化。
8
3.光的折射定律和反射定律
11
sin I ' n sin I n'
（2） 折射角的正弦与入射角的正弦之比与入 射角的大小无关，仅由两种介质的性质决定，即：

(完整版)几何光学基本定律和成像概念

(完整版)几何光学基本定律和成像概念
表述三：
物点及其像点之间任意两条光路的光程相等
n1 A1O n1OO1 n2O1O2
...
n
' k
Ok
O
'
n
' k
O
'
Ak'
n1 A1E n1EE1
n2 E1E2
... nk' Ek E '
nk' E ' Ak'
C
3. 物（像）的虚实
根据同心光束的汇聚和发散，像物有虚实之分 实像：
由实际光线相交所形成的点为实物点或实像点 虚像：
实物成实像 虚虚物物成成实实像像
实物成虚像 虚虚物物成成虚虚像像
1.3 光路计算与近轴光学系统
一、基本概念与符号规则！！！（图示）
光轴：通过球心C的直线。 顶点O：光轴与球面的交点。 子午面：通过物点和光轴的截面。 物方截距L：顶点O到光线与光轴交点A的距离。 物方孔径角U：入射光线与光轴的夹角。 像方截距L’：顶点O到出射光线与光轴的交点的距离。 像方孔径角U’：出射光线与光轴的夹角
物空间和像空间： 分别指的是物和像所在的空间。
共轴光学系统： 若光学系统中各个光学元件的表面曲率中心在一条直线上， 则该光学系统称为共轴光学系统。
光轴： 各光学元件表面曲率中心的连线为光轴。
2. 完善成像条件
表述一：
入射波面是球面波时，出射波面也是球面波
表述二：
入射光是同心光束时，出射光也是同心光束
平面光波与 平行光束
球面光波与 发散光束
球面光波与 会聚光束
二、 几何光学的基本定律
1 光的直线传播定律
描述光在同一介质中的传播规律
在各向同性的均匀介质中光沿直线进行传播。

应用光学知识点

应用光学知识点

第一章几何光学基本定律与成像概念1、波面：某一时刻其振动位相相同的点所构成的等相位面成为波阵面,简称波面。

光的传播即为光波波阵面的传播。

2、光束：与波面对应的所有光线的集合。

3、波面分类:a)平面波：对应相互平行的光线束（平行光束）b)球面波:对应相较于球面波球心的光束（同心光束）c)非球面波4、全反射发生条件：a)光线从光密介质向光疏介质入射b)入射角大于临界角5、光程：光在介质中传播的几何路程l与所在介质的折射率n的乘积s。

光程等于同一时间内光在真空中所走的几何路程。

6、费马原理：光从一点传播到另一点,期间无论经过多少次折射和反射，其光程为极值。

7、马吕斯定律：光线束在各向同性的均匀介质中传播时，始终保持着与波面的正交性，并且入射波面与出射波面对应点之间的光程均为定值.8、完善像：a)一个被照明物体每个物点发出一个球面波，如果该球面波经过光学系统后仍为一球面波，那么对应光束仍为同心光束，则称该同心光束的中心为物点经过光学系统后的完善像点.b)每个物点的完善像点的集合就是完善像。

c)物体所在空间称为物空间，像所在空间称为像空间。

10、完善成像条件：a)入射波面为球面波时，出射波面也为球面波。

b)或入射光为同心光束时,出射光也为同心光束。

c)或物点A1及其像点之间任意两条光路的光程相等.11、物像虚实：几个光学系统组合在一起时,前一系统形成的虚像应看成当前系统的实物。

12、子午面：物点和光轴的截面.13、决定光线位置的两个参量：a)物方截距：曲面顶点到光线与光轴交点A的距离，用L表示。

b)物方孔径角:入射光线与光轴的夹角，用U表示。

14、符号规则a)沿轴线段：以折射面顶点为原点，由顶点到光线与光轴交点或球心的方向于光线传播方向相同时取证，相反取负b)垂轴线段：以光轴为基准，在光轴上方为正,下方为负。

c)夹角：i.优先级：光轴》光线》法线。

ii.由优先级高的以锐角方向转向优先级低的。

iii.顺时针为正，逆时针为负。

几何光学和成像原理

几何光学和成像原理

几何光学和成像原理几何光学是研究光线在光学系统中传播和成像的基本原理。

它是光学学科中最基础的一部分，旨在通过几何方法描述光线的传播规律和成像过程。

本文将介绍几何光学的基本原理和与成像相关的概念。

一、光线的传播和折射光线是描述光传播方向和速度的概念，通常用直线来表示。

光线在同质介质中传播时直线传播，在介质之间的界面上则按照一定的规律发生折射。

根据斯涅尔定律，折射光线的入射角和折射角之间满足一个简单的关系，即n1*sinθ1 = n2*sinθ2其中n1和n2分别是两种介质的折射率，θ1和θ2分别是入射角和折射角。

二、薄透镜的成像原理薄透镜是一种常见的成像元件，它是由两个球面界面组成的光学元件。

根据薄透镜的形状和大小，可以将光线聚焦或发散。

根据薄透镜成像公式，可以计算出透镜的焦距和物体和像的位置关系。

三、成像的主次焦点在光学系统中，透镜、凸面镜和凹面镜都有焦点。

主焦点是当平行光线通过透镜或反射后聚焦成一点的位置，次焦点则是当入射光线为平行时折射或反射后聚焦成一点的位置。

四、光学仪器中的成像原理光学仪器包括显微镜、望远镜、投影仪等，它们都是利用光的传播和成像原理实现物体的放大和观察。

以显微镜为例，它通过透镜和物镜将样品上的光聚焦到眼睛上，从而放大样品的细节。

五、光的衍射和干涉光的衍射是光通过孔径或障碍物时产生的现象，干涉是两束或多束光相遇时出现的现象。

它们是光的波动性质的表现，与几何光学不同，需要通过波动光学理论进行解释。

综上所述，几何光学和成像原理是描述光线传播和成像的基本原理。

通过研究光线的传播规律和光学元件的特性，我们可以理解物体的成像过程，并设计出各种光学仪器来实现对物体的观察和放大。

同时，波动性质如衍射和干涉也为光学研究提供了更深层次的理解和应用。

注：该文章所述内容为几何光学和成像原理的基础知识，如需深入理解和应用，请参阅相关教材和专业文献。

第一章几何光学基本定律与成像概念

第一章几何光学基本定律与成像概念
❖ ② 垂直于光轴的平面物所成的共轭平面像的几何形状完 全与物相似。即在整个物平面上无论哪一部分，物与像的 大小比例等于常数，即垂直于光轴的同一平面上的各部分 具有相同的放大率。
❖ ③ 一个共轴理想光学系统，如果已知两对共轭面的位置 和放大率，或者一对共轭面的位置和放大率，以及轴上的 两对共轭点的位置，则其它一切物点的像点都可以根据这 些已知的共轭面和共轭点来表示。
仪器科学与光电工程学院
基本概念
波面（波阵面）：光波向周围传播，在某一瞬时， 其振动相位相同的点所构成的曲面称为波面。光 的传播即为光波波面的传播，即沿着波面法线方 向传播。
平面波（在距发光点无限远处），对应平行光束 波面分： 球面波（以发光点为中心的同心球面），对应同心光束
任意曲面波（像差作用实际光学系统使同心光束不同心）
仪器科学与光电工程学院
几何光学基本定律
❖ 实验证明： （1） 反射光线和折射光线都在入射面内， 它们与入射光分别在法线两侧。
（2）反射角等于入射角。 II
II
（3）折射角的正弦与入射角的正弦比与
入射角无关，仅由两种介质的性质决定。
即 nsiIn nsiIn
当n’=-n时，折射定律就转化为反射定律
。
L2 B’
A1
A
A’
B1
对于L1而言，A1B1是AB的像;
对L2而言，A1B1是物，A’B’是像，则A1B1称为中 间像
仪器科学与光电工程学院
※物所在的空间为物空间，像所在的空间为 像空间，两者的范围都是（-∞,+∞）
※ 通常对于某一光学系统来说，某一位置 上的物会在一个相应的位置成一个清晰的像， 物与像是一一对应的，这种关系称为物与像 的共轭。
仪器科学与光电工程学院

几何光学基本定律和成像概念

几何光学基本定律和成像概念


几何计算
′ ′
求出h1高，两块棱镜一样大
｛ }
h x ' h1 x f1 a
h x ' y x f1'
D/f1 ′= 1/4 f1 ′= 120
h1 = ?棱镜 厚4h1,半口 径8.5，假 设高8.5， 厚度d= 8.5х4=34 等效空气 平板厚d = d/n

系统等效光路图
复习：几何光学、象差概念
改变（n,r,d) 完善光学系统象差
实际象差= 初级象差 + 高级象差
好处：光线通过厚度为d的空气层，光线 不偏折
等效空气平板：
光线经过MOPN后，在NP面上B点出射情况与光线经过MORQ后在 T点出射情况完全相同，不同的是经过MOPN有折射，经过MORQ 则没有，称MORQ为MOPN的等效空气平板，令其厚度为 d 。
1 d d d TB d l d d (1 ) n n
显微物镜：孔阑在低倍物镜 框上
视阑的设置：一般在物、像面上 光学仪器设计手册 （上） 图书馆 实用光学设计方法 与现代光学系统 光学设计 工程光学设计 光学设计手册
由任务书画光路图、计算光学参数 物镜：D/f′=1/4， D=30 , f1 ′=120 ,
目镜：г= 6 , г =-f1′ /f2 ′ , f2 ′= 20 .
不考虑反射倒象棱镜
结构计算： 物镜与目镜的焦距 物镜的通光孔径、孔阑、 出瞳直径、视场光阑直径、目 镜视场角、镜目距、目镜通光 孔径、视度调节量、物镜目镜 结构
视度调节 △=
带有棱镜转象系统的望远系统结构图：
5f mm 1000
'2 目
设计要求：双筒棱镜望远系统的设计 （采用普罗I 型棱镜结构转象）

工程光学基础(机械工业出版社郁道银主编)课本-第一节资料精

工程光学基础(机械工业出版社郁道银主编)课本-第一节资料精

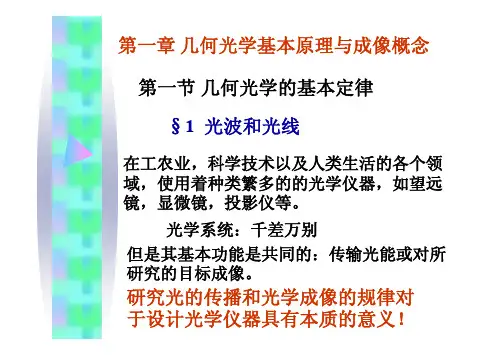

第一章几何光学基本原理与成像概念在工农业，科学技术以及人类生活的各个领域，使用着种类繁多的的光学仪器，如望远镜，显微镜，投影仪等。
