应用光学第1章 几何光学的基本定律

第一章 几何光学基本定律与成像概念波面：某一时刻其振动位相相同的点所构成的等相位面称为波阵面，简称波面。

光的传播即为光波波阵面的传播，与波面对应的法线束就是光束。

波前：某一瞬间波动所到达的位置。

光线的四个传播定律：1）直线传播定律：在各向同性的均匀透明介质中，光沿直线传播，相关自然现象有：日月食，小孔成像等。

2）独立传播定律：从不同的光源发出的互相独立的光线以不同方向相交于空间介质中的某点时彼此不影响，各光线独立传播。

3）反射定律：入射光线、法线和反射光线在同一平面内，入射光线和反射光线在法线的两侧，反射角等于入射角。

4）折射定律：入射光线、法线和折射光线在同一平面内；入射光线和折射光线在法线的两侧，入射角和折射角正弦之比等于折射光线所在的介质与入射光线所在的介质的折射率之比，即nn I I ''sin sin = 光路可逆：光沿着原来的反射（折射）光线的方向射到媒质表面，必定会逆着原来的入射方向反射（折射）出媒质的性质。

光程：光在介质中传播的几何路程S 和介质折射率n 的乘积。

各向同性介质：光学介质的光学性质不随方向而改变。

各向异性介质：单晶体（双折射现象）马吕斯定律：光束在各向同性的均匀介质中传播时，始终保持着与波面的正交性，并且入射波面与出射波面对应点之间的光程均为定值。

费马原理：光总是沿光程为极小，极大，或常量的路径传播。

全反射临界角：12arcsinn n C = 全反射条件：1）光线从光密介质向光疏介质入射。

2）入射角大于临界角。

共轴光学系统：光学系统中各个光学元件表面曲率中心在一条直线上。

物点/像点：物/像光束的交点。

实物/实像点：实际光线的汇聚点。

虚物/虚像点：由光线延长线构成的成像点。

共轭：物经过光学系统后与像的对应关系。

（A ，A ’的对称性）完善成像：任何一个物点发出的全部光线，通过光学系统后，仍然聚交于同一点。

每一个物点都对应唯一的像点。

理想成像条件：物点和像点之间所有光线为等光程。

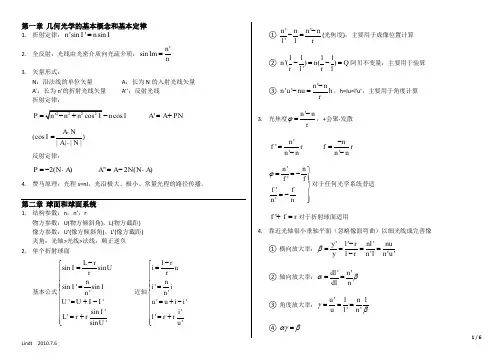

总复习第一章 几何光学的基本定律 返回内容提要有关光传播路径的定律是本章的主要问题。

折射定律(光学不变量)及其矢量形式反射定律(是折射定律当时的特殊情况)费马原理(极端光程定律)，由费马原理导出折射定律和反射定律(实、虚)物空间、像空间概念 完善成像条件(等光程条件)及特例第二章 球面与球面系统 返回内容提要球面系统仅对细小平面以细光束成完善像基本公式：阿贝不变量放大率及其关系：拉氏不变量反射球面的有关公式由可得。

第三章 平面与平面系统返回内容提要平面镜成镜像夹角为 α 的双平面镜的二次像特征 平行平板引起的轴向位移反射棱镜的展开，结构常数，棱镜转像系统折射棱镜的最小偏角，光楔与双光楔关键问题：坐标系判断，奇次反射成像像，偶次反射成一致像，并考虑屋脊的作用。

第四章 理想光学系统返回内容提要主点、主平面，焦点、焦平面，节点、节平面的概念高斯公式与牛顿公式：当时化为，并有三种放大率，，拉氏不变量，，厚透镜：看成两光组组合。

＋＋组合：间隔小时为正光焦度，增大后可变成望远镜，间隔更大时为负光焦度。

－－组合：总是负光焦度 ＋－组合：可得到长焦距短工作距离、短焦距长工作距离系统，其中负弯月形透镜可在间隔增大时变 成望远镜，间隔更大时为正光焦度。

第五章 光学系统中的光束限制 返回内容提要本部分应与典型光学系统部分相结合进行复习。

孔阑，入瞳，出瞳；视阑，入窗，出窗；孔径角、视场角及其作用 拦光，渐晕，渐晕光阑 系统可能存在二个渐晕光阑，一个拦下光线，一个拦上光线 对准平面，景像平面，远景平面，近景平面，景深 物方（像方）远心光路——物方（像方）主光线平行于光轴第六章 光能及其计算 返回内容提要本章重点在于光能有关概念、单位和像面照度计算。

辐射能通量，光通量，光谱光视效率，发光效率 发光强度，光照度，光出射度，光亮度的概念、单位及其关系 光束经反射、折射后亮度的变化，经光学系统的光能损失， 通过光学系统的光通量，像面照度总之,第七章 典型光学系统 返回内容提要本章需要熟练掌握各类典型光学系统的成像原理、放大倍率、光束限制、分辨本领以及显微镜与照明 系统、望远镜与转像系统的光瞳匹配关系，光学系统的外形尺寸计算。

第一章 几何光学的基本定律§ 1-1 发光点、波面、光线、光束 返回本章要点 发光点 ---- 本身发光或被照明的物点。

既无大小又无体积但能辐射能量的几何点。

对于光学系统来说， 把一个物体看成由许多物点组成，把这些物点都看成几何点 ( 发光点 ) 。

把不论多大的物体均看作许多 几何点组成。

研究每一个几何点的成像。

进而得到物体的成像规律。

当然这种点是不存在的，是简化了的概念。

一个实际的光源总有一定大小才能携带能量，但在计算时，一 个光源按其大小与作用距离相比很小便可认为是几何点。

今后如需回到光的本质的讨论将特别指出。

波面 --- 发光点在某一时刻发出的光形成波面 如果周围是各向同性均匀介质，将形成以发光点为中心的球面波或平面波 第二章 球面和球面系统§ 2-1 什么是球面系统？由球面组成的系统称为球面系统。

包括折射球面和反射球面反射面：n ' =-n.平面是半径为无穷大的球面，故讨论球面系统具有普遍意义折射系统折反系统§ 2-2 概念与符号规则•概念① 子午平面 —— 包含光轴的平面② 截距：物方截距 —— 物方光线与光轴的交点到顶点的距离像方截距 —— 像方光线与光轴的交点到顶点的距离③ 倾斜角：物方倾斜角 —— 物方光线与光轴的夹角像方倾斜角 —— 像方光线与光轴的夹角返回本章要点•符号规则返回本章要点因为分界面有左右、球面有凹凸、交点可能在光轴上或下，为使推导的公式具有普遍性，参量具有确切意 义，规定下列规则：a. 光线传播方向：从左向右b. 线段：沿轴线段 ( L,L',r ) 以顶点 O 为基准，左“ - ”右“ + ” 垂轴线段 ( h ) 以光轴为准，上“ + ”下“ - ” 间隔 d(O1O2) 以前一个面为基准，左“ - ”右“ + ” c. 角度：光轴与光线组成角度 ( U,U' ) 以光轴为起始边，以锐角方向转到光线，顺时针“ + ”逆时针“ - ”光线与法线组成角度 ( I,I' ) 以光线为起始边，以锐角方向转到法线，顺“ + ”逆“ - ”光轴与法线组成角度 ( φ ) 以光轴为起始边，以锐角方向转到法线，顺“ + ”逆“ - ”§ 2-3 折射球面返回本章要点•由折射球面的入射光线求出射光线已知： r, n, n',L, U 求： L', U'，由 以上几个公式可得出 L' 是 U 的 函数这一结论， 不同 U 的光线经 折射后不能相交于一点点－》斑，不完善成像•近轴光线经折射球面折射并成像.1 ．近轴光线：与光轴很靠近的光线，即 -U 很小 ， sin(-U) ≈ -U ，此时用小写：sin(-U)= - usinI=iL=l 返回本章要点近轴光线所在的区域叫近轴区2 ．对近轴光，已知入射光线求折射球面的出射光线：即由 l , u —> l ',u' , 以上公式组变为：当 u 改变时， l ' 不变！点 —— 》点，完善成像 此时 A ， A' 互为物像，称共轭点近轴光所成像称为高斯像，仅考虑近轴光的光学叫高斯光学返回本章要点近轴光线经折射球面计算的其他形式（为计算方便，根据不同情况可使用不同公式）利用：可导出返回本章要点4 ．（近轴区）折射球面的光焦度，焦点和焦距可见，当（ n'-n )/r 一定时， l ' 仅与 l 有关。

中北大学应用光学知识点汇总第一章几何光学基本定律第一节几何光学的基本概念1、研究光的意义: 90%信息由视觉获得,光波是视觉的载体2、光是什么？弹性粒子（牛顿）－弹性波（惠更斯）－电磁波（麦克斯韦）－波粒二象性 1905年：爱因斯坦提出光子假设3、光的本质是电磁波光的传播实际上是波动的传播4、物理光学：研究光的本性，并由此来研究各种光学现象（干涉、衍射等）几何光学：研究光的传播规律和传播现象，把光当做光线。

5、可见光：波长在400-760nm 范围红外波段：波长比可见光长紫外波段：波长比可见光短6、单色光：同一种波长复色光：由不同波长的光波混合而成7、频率和光速，波长的关系在透明介质中，波长和光速同时改变，频率不变8、实际被成像物体都是由无数发光点组成。

包括线光源和面光源。

9、在某一时刻，同一光源辐射场的位相相同的点构成的曲面。

波面的法线即为几何光学中所指的光线。

10、同心光束：由一点发出或交于一点的光束；对应的波面为球面第二节几何光学的基本定律1、光的直线传播定律：光在各项同性的均匀介质中沿着直线传播。

两个条件：均匀介质，无阻拦。

2、光的独立传播定律：以不同路径传播的两条光线同时在空间某点相遇时，彼此互不影响，独立传播。

相遇处的光强度只是简单的相加，总是增强的。

（对不同发光点的发出的光）3、反射定律：入射光线、反射光线和投射点法线三者在同一平面内。

入射角= —反射角（光线转向法线，顺时针方向旋转形成的角度为正，反之为负。

）4、折射定律：入射光线、折射光线和投射点法线三者在同一平面内。

入射角与折射角的正弦之比（一定压力和温度条件下为定值）与入射角无关，而与两个介质的性质有关。

sinθ1 * n1 =sinθ2 * n2 5、相对折射率：一种介质对另一种介质的折射率绝对折射率：介质对真空或空气的折射率6、全反射：光从光密介质射入到光疏介质n1>n2，并且当入射角大于全反射角I 0时，在二种介质的分界面上光全部返回到原介质中的现象。
