这样画,你的空间分析图更有逼格

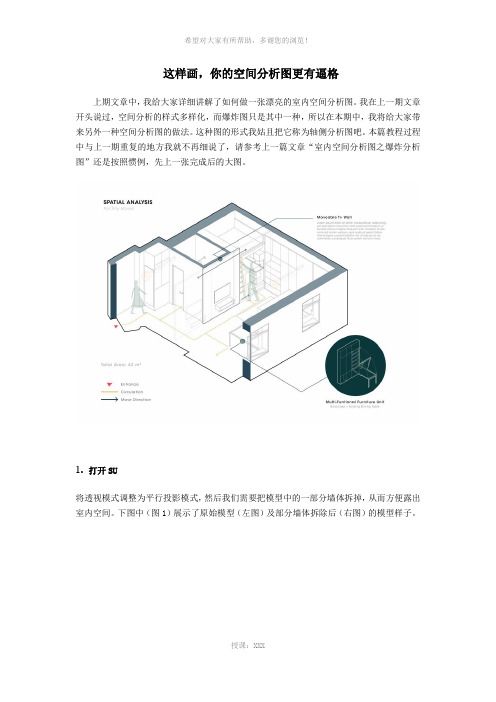

这样画，你的空间分析图更有逼格上期文章中，我给大家详细讲解了如何做一张漂亮的室内空间分析图。

我在上一期文章开头说过，空间分析的样式多样化，而爆炸图只是其中一种，所以在本期中，我将给大家带来另外一种空间分析图的做法。

这种图的形式我姑且把它称为轴侧分析图吧。

本篇教程过程中与上一期重复的地方我就不再细说了，请参考上一篇文章“室内空间分析图之爆炸分析图”还是按照惯例，先上一张完成后的大图。

1.打开SU将透视模式调整为平行投影模式，然后我们需要把模型中的一部分墙体拆掉，从而方便露出室内空间。

下图中（图1）展示了原始模型（左图）及部分墙体拆除后（右图）的模型样子。

图12.导出模型文件类型为PDF并将其导入Illustrator中，调整线宽到合适的粗细，并删除多余的线段。

图2图23.创建相应的图层这一步不用一步到位，可以在做的过程中不断地根据需求建立不同的图层。

这里展示一下我所建立的图层。

（图3）图34.完成墙体填色和轮廓描边。

（图4）图45.制作细节这个空间中，电视墙具备可左右移动的特点，所以我要在图中表达出这一设计概念，因此我将电视墙完整的复制出来，并采用虚线的方式放在两侧，用来表达墙体可移动的范围。

（图5）图56.加入组合家具特写图在该图中，餐桌及其一体的收纳柜被墙体所挡住，但该家具是设计点之一，故要在图中有所展示，所以采用引出图的形式在图中右下角展示出来。

在SU中设置相同的角度（图6），并导出完成图中右下角的多功能组合家具。

（图7）图6图7 7.加入动线分析和人物。

（图8）图8 8.加入指引线。

（图9）图99.也是最后一步，加入相应的文字内容以及图例为你想要说明的设计细节做一些相关的文字说明，另外图例也是非常重要的内容，不要忘记加上。

（图10）图10（注：可编辑下载，若有不当之处，请指正，谢谢!）。

Photoshop做分析图——路径
用Photoshop作分析图时经常需要用到如上图的图例，比如交通分析、景观分析。

下面简要介绍一下如何用路径做出这些效果。

【另外，做分析图更为好用的一款软件是AI】
1.编辑/预设管理器，追加“方头画笔”。

2.切换到画笔工具，设置画笔。

（1）选择一个方头画笔
（2）改变角度和长宽比
(3) 调整间距
（4）切换到“形状动态”，将“角度抖动”切换到“方向”模式。

3.画路径
（1）-（2）选择钢笔路径或形状工具，画出圆形或曲线路径。

（右击（2）还有很多其他形状，比如你将会用到的箭头）
（3）注意要在该状态下才能画出路径，否则路径将被填充（箭头就需要这种效果）。

画好路径后，在路径面板中选择需要的路径图层，单击右键，选择“描边路径”。

在弹出的对话框中选择“画笔”，确定。

点击路径面板的空白处，取消激活“路径1”路径的黑线就不见了，即的到需要的图案。

美术作品中的空间感与透视技巧一、空间感在美术作品中的重要性空间感是美术作品中表现出来的一种视觉效果，它能够使观者产生一种身临其境的感觉，让人仿佛能够置身于作品所描绘的场景之中。

在绘画、雕塑、摄影等各种艺术形式中，空间感都是一个非常重要的因素，它能够增强作品的立体感和逼真感，使作品更加有吸引力和感染力。

在绘画作品中，空间感的表现往往通过透视技巧来实现。

透视是一种通过几何学原理来表现三维空间在二维平面上的技巧，通过透视，画家可以在平面上表现出各种距离、深度和高低关系，使画面更加具有立体感。

同时，透视还可以使画面更加接近真实世界的观察和表现方式，从而使观者更容易理解作品所要表达的内容。

二、透视技巧在美术作品中的应用1. 线性透视线性透视是最基本的透视技巧，它通过在画面中加入透视线，使画面呈现出一种远近高低的效果。

在画面中，远处的物体会显得较小，而近处的物体则会显得较大，通过这种变化可以使画面更富有层次感和立体感。

线性透视可以分为一点透视、两点透视和三点透视，不同类型的透视可以表现出不同的空间感和立体感。

2. 大小关系透视大小关系透视是通过控制物体的大小来表现出远近关系的一种透视技巧。

在画面中，远处的物体会显得较小，而近处的物体则会显得较大，通过这种大小关系的调整可以使画面更加贴近真实世界的观察方式，增强观者的身临其境感。

3. 色彩透视色彩透视是一种通过控制颜色的明暗、冷暖来表现出远近关系的透视技巧。

在画面中，远处的物体会变得较暗、较冷，而近处的物体则会变得较亮、较暖，通过这种色彩的变化可以使画面更加富有立体感和逼真感。

三、著名美术作品中的透视技巧分析1. 《最后的晚餐》达·芬奇的《最后的晚餐》是一幅著名的宗教题材绘画作品，作品中运用了丰富的透视技巧来表现出画面中的空间关系。

通过线性透视，画家使画面呈现出一种远近高低的效果，让观者仿佛可以置身于耶稣和十二门徒围坐的场景之中。

同时，达·芬奇还利用大小关系透视和色彩透视来强化画面的立体感，使作品更加生动和逼真。

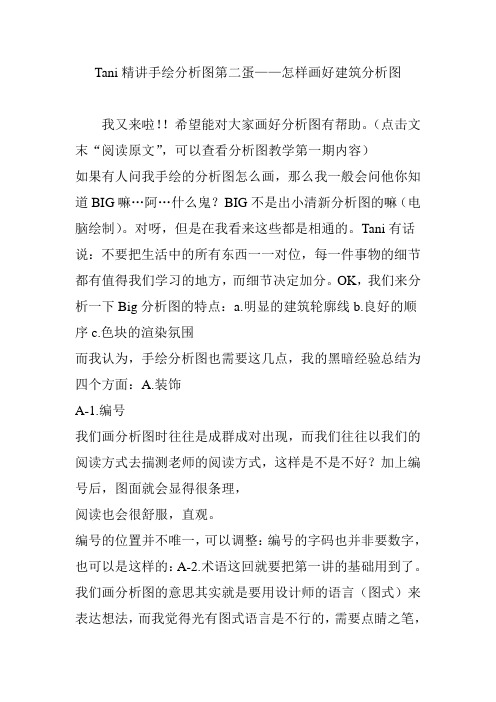

Tani精讲手绘分析图第二蛋——怎样画好建筑分析图我又来啦！！希望能对大家画好分析图有帮助。

（点击文末“阅读原文”，可以查看分析图教学第一期内容）如果有人问我手绘的分析图怎么画，那么我一般会问他你知道BIG嘛…阿…什么鬼？BIG不是出小清新分析图的嘛（电脑绘制）。

对呀，但是在我看来这些都是相通的。

Tani有话说：不要把生活中的所有东西一一对位，每一件事物的细节都有值得我们学习的地方，而细节决定加分。

OK，我们来分析一下Big分析图的特点：a.明显的建筑轮廓线b.良好的顺序c.色块的渲染氛围而我认为，手绘分析图也需要这几点，我的黑暗经验总结为四个方面：A.装饰A-1.编号我们画分析图时往往是成群成对出现，而我们往往以我们的阅读方式去揣测老师的阅读方式，这样是不是不好？加上编号后，图面就会显得很条理，阅读也会很舒服，直观。

编号的位置并不唯一，可以调整：编号的字码也并非要数字，也可以是这样的：A-2.术语这回就要把第一讲的基础用到了。

我们画分析图的意思其实就是要用设计师的语言（图式）来表达想法，而我觉得光有图式语言是不行的，需要点睛之笔，而这里的高度总结性的术语就是点睛之笔，排版时候也可以和编号放在一起：B.线型个人是很看重这点的，因为我觉得全是一样粗细的线去表达可能没有线型变化来得更为突出，说明问题：下面这张图是没有区分线型的，我们可以和上面那张图做下对比：体块分析也是可以区分线型的，区分线型的地方一般是我们想要强调的，想要突出说明的，或者是我们改动的地方，都可以：C.色块颜色的植入是必须的，因为颜色的植入会使表达更能突出说明问题：也不一定是色块，排线也是可以的：而色块也不一定是要黑色哦，也可以根据你的需要调整：对于之前的剖面分析图也是可以的填色块的：阴影理论：对于色块（包括排线）一般而言是选择同一个面（亮面、暗面或者顶面），这样表达会更清晰。

D.多角度没有对比，哪来的变化：最后，小E的建议是：画分析图时要尽量多层次，多角度的去表达，例如平立剖面协同表达，原始体块和操作后体块对比，平立剖和室内透视结合说明等等。

建筑方案分析图手绘步骤建筑方案分析图手绘步骤是指在设计建筑方案时，通过手绘的方式将方案进行图示化分析的过程。

这个过程可以帮助设计师更好地理解和评估方案的各个要素，并有效地传达设计意图。

下面将详细介绍建筑方案分析图手绘的具体步骤。

第一步：收集资料和准备工具在进行建筑方案分析图手绘之前，首先需要收集设计方案的相关资料，例如设计图纸、设计要求和设计思路等。

同时，需要准备好各种绘图工具，包括铅笔、直尺、三角板、曲线尺、橡皮擦、绘图纸等。

确保这些工具的质量良好，并保持清洁和整洁。

第二步：理清设计思路和要点在开始手绘建筑方案分析图之前，需要仔细研读设计方案的要求和思路，理解设计师的设计意图和重点。

同时，也需要理清方案中各个要素之间的关系和相互作用，如建筑整体布局、空间分配和材料选择等。

只有充分理解设计思路和要点，才能准确地表达出来。

第三步：绘制基本框架和比例尺在绘制建筑方案分析图之前，需要先绘制出基本的框架和比例尺。

使用直尺和三角板绘制出方案的主要轴线和比例尺，确保绘制的线条直观清晰，同时也要符合实际尺度。

这个步骤的目的是为了给后续的绘制提供参考和准确度。

第四步：绘制建筑的整体轮廓和外观在绘制建筑方案分析图的过程中，首先要着重绘制建筑的整体轮廓和外观。

使用铅笔和曲线尺等工具，根据设计方案的要求和思路，绘制出建筑物的外形轮廓，包括建筑物的长度、高度、宽度和屋顶等。

在绘制的过程中，可以参考设计方案的图纸和效果图进行绘制。

第五步：绘制建筑的内部空间和功能布局在绘制建筑方案分析图的过程中，接下来要绘制建筑的内部空间和功能布局。

根据设计方案的要求和思路，使用曲线尺和直尺等工具，绘制出建筑物内部的平面布局和空间划分。

包括房间的位置、大小和功能等。

同时，还可以绘制出建筑物的出入口、楼梯和通道等必要的构造要素。

第六步：添加细节和装饰在绘制建筑方案分析图的过程中，最后一步是添加建筑物的细节和装饰。

包括绘制窗户、门、墙面装饰和屋顶结构等。

报告厅空间分析图怎么画在会议、讲座、演出等场合经常会使用报告厅，而对于设计师或者活动策划者来说，如何画一张清晰、生动的报告厅空间分析图是非常重要的。

通过报告厅空间分析图，人们可以直观地了解报告厅的整体布局和座位分布情况，从而更好地组织和安排活动。

本文将介绍报告厅空间分析图的画法，并结合实际案例进行详细说明。

一、准备工作在开始画报告厅空间分析图之前，我们需要准备一些必要的工具和材料。

首先是绘图工具，包括铅笔、直尺、量角器、地板平面图等。

其次是材料，如纸张、橡皮擦、彩色铅笔等。

另外，我们还需要一些基本的数学知识，如面积计算、比例尺等。

二、获取报告厅平面图在画报告厅空间分析图之前，我们需要先获取报告厅的平面图。

一般来说，活动策划者或者设计师会提供给我们一份平面图，如果没有的话，我们需要自己进行测量。

在进行测量时，我们需要测量报告厅的长、宽和高，并注意标示报告厅的出入口、过道、梯级等重要元素。

三、根据比例尺绘制平面图在获取到报告厅的平面图后，我们需要根据比例尺将其绘制在纸上。

首先，选择合适的比例尺，一般来说，1:100或1:200的比例尺较为常用。

然后，使用直尺和量角器辅助，按照比例尺将报告厅的墙体、出入口、过道等元素绘制出来。

绘制时要注意尽量保持平直的直线和正确的角度，以获得更准确的效果。

如果有需求，还可以绘制报告厅内的舞台、讲台、屏幕等重要设施。

四、标注座位分布情况在绘制平面图的基础上，我们还需要标注座位的分布情况。

首先，确定座位的类型和布局，如观众席、贵宾席、残疾人座位等。

然后，根据实际情况，计算出每个座位的尺寸和数量。

最后，在平面图上使用彩色铅笔或者其他标记工具，标注出每个座位的位置和编号。

五、补充其他重要信息除了标注座位分布情况，还可以补充其他重要信息，如安全出口、紧急救援设施等。

这些信息的绘制和标注需要根据具体的报告厅情况来进行，以提高整体分析图的完整性和实用性。

六、案例分析下面以某大型报告厅为例进行分析。
