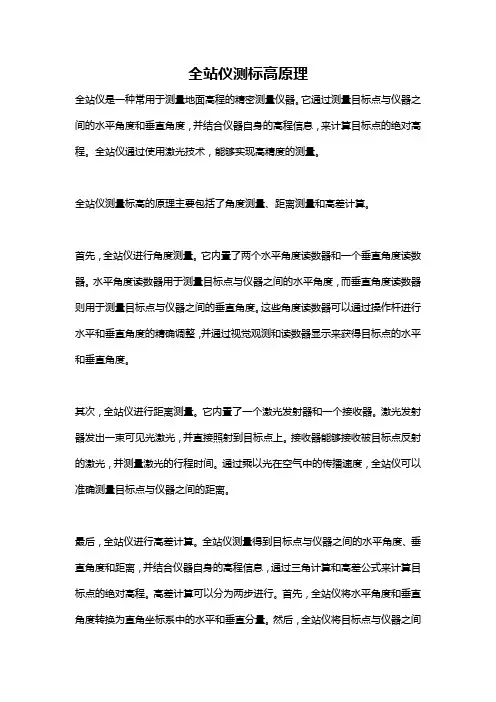

全站仪测标高原理全站仪是一种常用于测量地面高程的精密测量仪器。
它通过测量目标点与仪器之间的水平角度和垂直角度，并结合仪器自身的高程信息，来计算目标点的绝对高程。
全站仪通过使用激光技术，能够实现高精度的测量。
全站仪测量标高的原理主要包括了角度测量、距离测量和高差计算。
首先，全站仪进行角度测量。
它内置了两个水平角度读数器和一个垂直角度读数器。
水平角度读数器用于测量目标点与仪器之间的水平角度，而垂直角度读数器则用于测量目标点与仪器之间的垂直角度。
这些角度读数器可以通过操作杆进行水平和垂直角度的精确调整，并通过视觉观测和读数器显示来获得目标点的水平和垂直角度。
其次，全站仪进行距离测量。
它内置了一个激光发射器和一个接收器。
激光发射器发出一束可见光激光，并直接照射到目标点上。
接收器能够接收被目标点反射的激光，并测量激光的行程时间。
通过乘以光在空气中的传播速度，全站仪可以准确测量目标点与仪器之间的距离。
最后，全站仪进行高差计算。
全站仪测量得到目标点与仪器之间的水平角度、垂直角度和距离，并结合仪器自身的高程信息，通过三角计算和高差公式来计算目标点的绝对高程。
高差计算可以分为两步进行。
首先，全站仪将水平角度和垂直角度转换为直角坐标系中的水平和垂直分量。
然后，全站仪将目标点与仪器之间的距离和水平、垂直分量结合起来，利用三角计算和高差公式进行高差的计算。
最终，全站仪将目标点的高差数据通过显示屏或输出接口展示出来。
全站仪测量标高的原理基于几何和光学的原理，通过精确测量水平和垂直角度以及距离，结合仪器自身的高程信息，来计算目标点的绝对高程。
全站仪具有高精度、高效率和易于使用的特点，广泛应用于土木工程、建筑工程、测绘工程等领域。
全站仪测角度步骤详细全站仪具有角测量、距离(斜距、平距、高差)测量、三维坐标测量、导线测量、交会定点测量和放样测量等多种用途。
内置专用软件后，功能还可进一步拓展。
全站仪的基本操作与使用方法:1)水平角测量(1)按角度测量键，使全站仪处于角度测量模式,照准第一个目标A。
(2)设置A方向的水平度盘读数为0°00/00〃。
(3)照准第二个目标B,此时显示的水平度盘读数即为两方向间的水平夹角。
2)距离测量(1)设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。
(2)设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15°C和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。
实测时，可输入温度和气压值，全站仪会自动计算大气改正值(也可直接输入大气改正值)，并对测距结果进行改正。
（4）距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。
全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。
精测模式是最常用的测距模式，测量时间约2.5S，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约0.3S；粗测模式，测量时间约0.7S，最小显示单位1cm或1mm。
在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。
应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。
3）坐标测量（1）设定测站点的三维坐标。
（2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。
当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。
（3）设置棱镜常数。
（4）设置大气改正值或气温、气压值。
(6)照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。
全站仪的数据通讯全站仪的的数据通讯是指全站仪与电子计算机之间进行的双向数据交换。
苏一光全站仪使用方法第一节技术规格RTS635全站仪是中文、数字键盘全站仪，内置大容量内存和各种应用测量程序。
测角部分采用光栅增量式数字角度测量系统，测距部分采用相位式距离测量系统；使用微型计算机技术进行测量、计算、显示、存储等多项功能；可同时显示水平角、垂直角、斜距或平距、高差等测量结果，可以进行角度、坡度等多种模式的测量。
RTS635全站仪可广泛应用于国家和城市的三、四等三角控制测量，用于铁路、公路、桥梁、水利、矿山等方面的工程测量，也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。
一、性能特点⏹键盘操作快捷采用了软键和数字键盘相结合的方式，按键方便、快捷，易学易用。
⏹全面参数设置多达12项参数的设置功能，可满足于各种专业测量和工程测量。
⏹内存文件化管理采用了具体内存的程序模块，仅存放坐标数据可达8000点以上，可方便进行内存管理。
⏹多样化数据采集能自动记录坐标数据和测量数据，可直接与计算机传输数据实现数字化测量⏹坐标数据上传通过仪器自带的下载软件和数据线，可实现坐标数据在仪器和电脑间的双向传输⏹可选激光下对点可调激光亮度、可调光斑大小，使得测量更加方便⏹温度设定范围 -40℃～ +60℃步长 1℃⏹大气压改正 600hPa-1500hPa 步长 1hPa⏹测距最小读数精密测量模式1mm 跟踪测量模式10mm⏹棱镜常数改正 -99.9mm ～ +99.9mm⏹角度测量?读数系统? 光电增量编码系统二、技术指标望远镜成像正像放大倍率 30×有效孔径望远：40 ｍｍ，测距：45 ｍｍ分辨率 4″视场角 1°30′最短视距 1.7ｍ角度测量测角方式光电增量式光栅盘直径（水平、竖直） 79 ｍｍ最小显示读数 1″/5″可选探测方式水平角：双竖直角：单精度 RTS632?? ２″级RTS635 ５″级距离测量测程单个棱镜 RTS632/635 1800m三棱镜 RTS632/635 2500m数字显示最大：+/-999999.999ｍ?? 最小：1ｍｍ精度 RTS632/635 ??±(3 ｍｍ＋2ppm·D)测量时间 RTS632/635 精测单次1.8 秒，跟踪0.7 秒气象改正输入参数自动改正大气折光和地球曲率改正输入参数自动改正,K=0.14/0.2可选反射棱镜常数改正输入参数自动改正水准器长水准器 30″／ 2 ｍｍ圆水准器 8′／ 2 ｍｍ竖盘补偿器系统液体电容式，可选工作范围±3′分辨率 1″光学对中器成像正像放大倍率 3 ×调焦范围 0.5 ｍ～∝视场角 5°显示屏类型 LCD，四行，图形式数据传输接口 RS－232C机载电池电源可充电镍－氢电池电压直流7.2Ｖ连续工作时间连续测距/ 角度测量约4 小时角度测量约12小时使用环境枣工作环境温度－ 20°～＋45℃尺寸及重量外形尺寸 160 × 155 × 360 ｍｍ重量 5.5ｋｇ第二节仪器外观各部件名称一、部件名称二、屏幕显示2. 测量模式显示示例显示屏采用点阵图形式液晶显示（LCD），可显示4 行汉字，每行8 个汉字。
南方（NTS-202）全站仪简介1．部件名称粗瞄准器望远镜调焦螺旋目镜调焦螺旋垂直制动螺旋垂直微动螺旋对中器显示屏操作键圆水准器脚螺旋电池水平制动螺旋水平微动螺旋仪器技术指标：测角中误差：±2″测距中误差：±(5mm+5ppmD)测程：2.5km2．显示屏操作面板电池剩余容量垂直角水平角（右）第一功能键第二功能键电源开关① ② ③ ④ ⑤ ⑥仪器操作键具有双重功能。
第一功能：直接按下该键。
第二功能：先按MODE键，再按该键。
3．操作键①CONS 确认键（enter），或专项特种功能模式键。
R/L 水平角右角/左角的切换键。
②0SET 水平角置0键：按两次。
MEAS 测距键：连续精确测距。
（有光标时，左移光标）HOLD 水平角锁定键：按两次锁定，再按一次解除。
③V% 垂直角与倾斜百分比切换键。
TRK 跟踪测距键：每秒跟踪测距一次，精度至0.01m。
（或右移光标）④MODE 测角—测距模式切换键斜距—平距—高差切换键。
（数字增量键或上移光标）⑤显示屏照明键。
数字增量键或下移光标。
⑥REC 电子手簿记录键显示符号说明：注：水平角（右角）即顺时针方向。
水平角（左角）即逆时针方向。
南方NTS-202全站仪的使用一.NTS-202全站仪的操作键在操作面板上共有7个操作键，各键的功能与作用见教材第127页。
除电源开关键（POWER）外，其它键都有双重功能。
一般情况下按下某键时仪器执行键上方所标示的第一功能（多为测角），各键的第一功能见教材第127页；当先按下MODE键再按其余各键，则执行键下方所标示的第二功能（多为测距）。
各键的第二功能如下：CONS：确认键（相当于ENTER）；或进入专项特种功能模式。
MEAS：测距键，按此键连续精确测距。
（此键还有第三功能：当屏幕上有光标闪烁时按此键，光标左移，相当于左箭头。
）TRK：跟踪测量键，按此键时，仪器每秒钟跟踪测距一次，误差为10mm以上。
（此键也有第三功能：当屏幕上有光标闪烁时按此键，光标右移，相当于右箭头。
仪器常用设置操作步骤1 测量模式切换：按【DIST 】或【CORD 】键→在第一页中按【F3】键[模式]，切换单次、多次、连续和跟踪模式在任意测量界面下可进行以下设置：电子补偿器开关：按【★】键→按【F2】键开关电子补偿器激光下对点开关：按【★】键→按【F2】键→按【◄】【►】键调节下对点亮度(注：调节等级为4级)选择工作文件：按【★】键→按【★】键，测量文件用来存储所有的测出数据，文件中的数据可导出和调取；坐标文件用来存储手动输入或导入的坐标数据，文件中的数据可调用反射体切换 ：按【★】键→按【►】键，切换棱镜、反光板和无棱镜模式棱镜常数设置：按【★】键→按【F4】键→选中棱镜常数输入框输入(注：在棱镜模式下才能输入棱镜常数)温度气压设置：按【★】键→按【F4】键进入参数设置界面进行设定激光指向开关：按【★】键→按【F3】键开关激光指向液晶背光开关：按【★】键→按【F1】键开关照明，按【◄】键调节亮度(注：调节亮度为3级)1、仪器各部件名称及其功能1.1 各部件名称提手粗瞄准器物镜水平止动手轮水平微动手轮显示屏按键1.2键盘功能与信息显示TF 卡插槽 USB 插口miniUSB 插口键盘符号：显示符号：常用的软按键提示的说明1.3基本测量模式下的功能键1.3.1、角度测量模式 (共有两个菜单页面)●ENT 键打开和关闭水平直角蜂鸣功能，界面提示“开直角蜂鸣”或“关直角蜂鸣”，在基本测量模式下都有效。
2、安置全站仪（1)架设三角架将三角架伸到适当高度，确保三腿等长、打开，并使三角架顶面近似水平，且位于测站点的正上方。
将三角架腿支撑在地面上，使其中一条腿固定。
（2)安置仪器和对点将仪器小心的安置到三角架上，拧紧中心连接螺旋，通过[星键/F2]打开激光对点器。
双手握住另外两条未固定的架腿，通过对激光点的观察调节该两条腿的位置。
激光点大致对准侧站点时，使三角架三条腿均固定在地面上。
调节全站仪的三个脚螺旋，使激光点精确对准测站点。
全站仪角度测量步骤全站仪是一种测量仪器，可以用于进行角度测量。
以下是全站仪角度测量的步骤：1.准备工作首先，需要确保全站仪的电量充足，并且仪器的各项功能正常。
同时，需要检查三脚架及测量杆等设备是否完好，并确保仪器的水平调准。
2.安装全站仪将全站仪安装在三脚架上，通过调整螺丝和水平器，使仪器水平放置。
同时，还要确保仪器能够在360度范围内旋转自由。
3.定点校准将全站仪对准参考点，然后使用调节螺丝进行微调，使仪器指向准确。
通过观察仪器上的视觉显示器可以确定仪器是否对准。
4.设置测量模式在全站仪的界面中，选择角度测量模式。
根据需要选择水平角、垂直角或倾斜角的测量模式。
通常可以在全站仪上选择自动或手动测量模式。
5.角度测量在选择好测量模式后，开始进行角度测量。
全站仪会发送一束激光到目标点，然后接收来自目标点的反射光。
通过测量反射光与仪器位置的角度差，可以得到目标点的角度。
6.存储和记录数据每次测量完成后，将数据存储在全站仪的内存中或直接上传到计算机上。
确保记录测量的时间、日期、测量点等相关信息，以备后续分析和处理。
7.再次校准在进行下一次角度测量之前，需要再次校准全站仪。
可以选择不同的参考点，以确保仪器的准确性。
8.数据处理和分析将测量数据导入计算机，使用相应的软件进行处理和分析。
可以进行数据的图表展示、计算测量点之间的距离和角度，以及制作测量结果的报告。
9.定期维护全站仪是一种精密的测量仪器，需要进行定期维护和校准，以保证其准确性和稳定性。
应该注意仪器的使用方式、存放条件和清洁方法，在使用后进行及时的维修和保养。
全站仪角度测量步骤主要包括准备工作、安装全站仪、定点校准、设置测量模式、角度测量、存储和记录数据、再次校准、数据处理和分析以及定期维护等内容。
通过这些步骤的科学操作，可以获得准确而可靠的角度测量结果。
全站仪角度测量的方法与步骤
一、水平角测量
1. 按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。
2. 设置A方向的水平度盘读数为0°00′00″。
3. 照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。
二、竖直角测量
1. 竖直角测量可在角度测量模式下进行，将望远镜对准目标，按下竖直角测量键，仪器显示屏上即显示出竖直角。
2. 若要计算某两点间的高差，则先测出两点的竖直角，再用三角函数计算出两点间的高差。
全站仪是一种集光、机、电为一体的高技术测量仪器，是集水平角、竖直角、距离（斜距、平距）、高差测量功能于一体的测绘仪器系统。
因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。
广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。
全站仪角度测量实验报告全站仪角度测量实验报告1大学物理实验是物理学习的基础。
在这一年的大学物理实验的学习让我学会了很多。
在大学物理实验课即将结束之时，我对在这一年来的学习进行了总结。
大学物理实验课的学习，让我收获多多。
但在这中间，我也发现了我存在的很多不足。
我的动手能力还不够强，当有些实验需要很强的动手能力时我还不能从容应对；我的探索方式还有待改善，当面对一些复杂的实验时我还不能很快很好的完成；我的数据处理能力还得提高，当眼前摆着一大堆复杂数据时我处理的方式及能力还不足，不能用最佳的处理手段使实验误差减小到最小程度…但是通过学习也改变了自己很多实验的很多矛盾，以下是我学习和实验的一些方法吧！！老师要求我们提前实验预习。
估计是为了在规定的时间内快速高效率地完成实验，达到良好的实验效果，所以需要认真地预习。
首先是根据实验题目复习所学习的相关理论知识，并根据实验教材的相关内容，弄清楚实验的总体过程，了解实验目的，基本原理，仪器的正确操作步骤，特别是要注意那些可能对仪器造成损坏的事项。
然后写预习报告，包括目的，原理，仪器，操作步骤，数据表格等。
这里应注意，数据表格与操作步骤密切相关，数据表格的排列顺序应与操作步骤的顺序相一致。
这样可以随时观察和分析数据的规律性。
开始我们不注意预习报告里的数据表格，将数据随便记录，结果整理数据时出现混乱和错误，尤其是数据比较多的时候。
对于不明白的问题或实验原理中一些不明白的地方，可以在课堂上问老师，只有把实验中所有的地方都弄通弄透彻，才能把实验做的更好。
实验教会了我们要养成良好的科学的实验习惯。
我们做实验是在双周周周一的下午，首先实验辅导老师会对实验进行讲解，老师的讲解很重要，一定要认真地听。
因为老师会讲一些实验中可能会出现的问题及注意事项，这会帮我们解决很多麻烦，可以避免很多错误。
老实讲解完实验有关的事情后，还会给我们再详细的对实验仪器的使用进行讲解，在对基本实验的装置了解之后，我们对自己动手实验就不会有一种很陌生的感觉了，这一点对我们来说很有利，我们可以很投入和很成功的'完成实验。

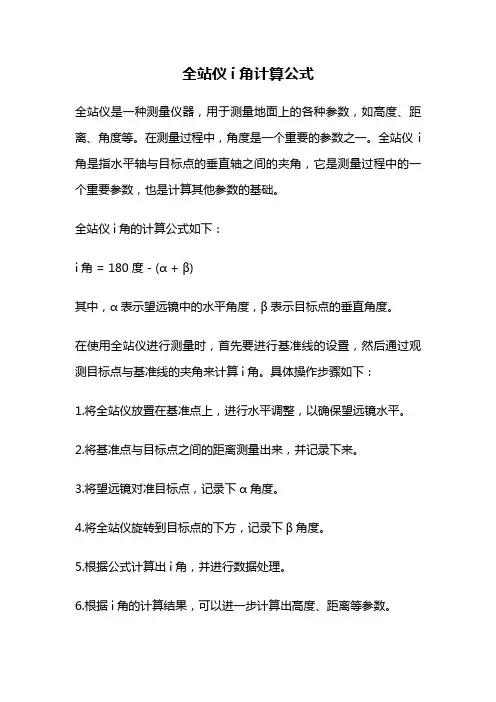

全站仪i角计算公式
全站仪是一种测量仪器，用于测量地面上的各种参数，如高度、距离、角度等。
在测量过程中，角度是一个重要的参数之一。
全站仪i 角是指水平轴与目标点的垂直轴之间的夹角，它是测量过程中的一个重要参数，也是计算其他参数的基础。
全站仪i角的计算公式如下：
i角 = 180度 - (α + β)
其中，α表示望远镜中的水平角度，β表示目标点的垂直角度。
在使用全站仪进行测量时，首先要进行基准线的设置，然后通过观测目标点与基准线的夹角来计算i角。
具体操作步骤如下：
1.将全站仪放置在基准点上，进行水平调整，以确保望远镜水平。
2.将基准点与目标点之间的距离测量出来，并记录下来。
3.将望远镜对准目标点，记录下α角度。
4.将全站仪旋转到目标点的下方，记录下β角度。
5.根据公式计算出i角，并进行数据处理。
6.根据i角的计算结果，可以进一步计算出高度、距离等参数。
在进行测量时，需要注意以下几点：
1.选择合适的测量点，避免测量误差。
2.进行测量时，要保证全站仪水平，以确保测量结果的准确性。
3.进行测量时，要注意防止外界干扰，如风、震动等。
4.进行测量时，要根据实际情况选择合适的测量方式，以确保测量结果的准确性和可靠性。
全站仪i角计算公式是全站仪测量中的一个重要参数，掌握好该计算公式，对于提高测量的准确性和可靠性非常重要。
在进行测量时，还需要严格遵守操作规程，进行科学规范的操作，以确保测量结果的准确性和可靠性。
全站仪测量内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。
重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。
难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。
教学方法：采取演示法教学。
讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。
§ 7.1 全站仪（total station）的功能介绍随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。
这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。
全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。
全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。
与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。
全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的 TC 系列全站仪；日本 TOPCN （拓普康）公司生产的 GTS 系列；索佳公司生产的 SET 系列；宾得公司生产的 PCS 系列；尼康公司生产的 DMT 系列及瑞典捷创力公司生产的 GDM 系列全站仪。
我国南方测绘仪器公司 90 年代生产的NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。
全站仪的工作特点：1、能同时测角、测距并自动记录测量数据；2、设有各种野外应用程序，能在测量现场得到归算结果；3、能实现数据流；一、TOPCON 全站仪构造简介图1为宾得全站仪 PTS-V2 ，图2为尼康 C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R 系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。
二、全站仪的功能介绍1、角度测量（angle observation ）（1）功能：可进行水平角、竖直角的测量。
（2）方法：与经纬仪相同，若要测出水平角∠ AOB ，则：1）当精度要求不高时：瞄准 A 点——置零（ 0 SET ）——瞄准 B 点，记下水平度盘 HR 的大小。
2）当精度要求高时： —— 可用测回法（ method ofobservation set ）。
操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（ H SET ）。
2、距离测量（ distance measurement ）PSM 、PPM 的设置 —— 测距、测坐标、放样前。
1）棱镜常数（PSM ）的设置。
一般： PRISM=0 （原配棱镜），-30mm （国产棱镜）2）大气改正数（ PPM ）（乘常数）的设置。
输入测量时的气温（ TEMP ）、气压（ PRESS ），或经计算后，输入 PPM 的值。
（1）功能：可测量平距 HD 、高差 VD 和斜距 SD （全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（ MEAS ）。
3、坐标测量（ coordinate measurement ）（1）功能：可测量目标点的三维坐标（ X ， Y ， H ）。
（2）测量原理若输入：方位角，测站坐标（，）；测得：水平角和平距。
则有： 方位角：坐标：若输入：测站 S 高程，测得：仪器高i ，棱镜高 v ，平距，竖直角，则有：高程：（3）方法：输入测站 S （ X ， Y ，H ），仪器高 i ，棱镜高 v ——瞄准后视点 B ，将水平度盘读数设置为——瞄准目标棱镜点 T ，按“测量”，即可显示点 T 的三维坐标。
4、点位放样 (Layout)（1）功能：根据设计的待放样点 P 的坐标，在实地标出 P 点的平面位置及填挖高度。
（2）放样原理1）在大致位置立棱镜，测出当前位置的坐标。
2）将当前坐标与待放样点的坐标相比较，得距离差值 dD 和角度差 dHR 或纵向差值Δ X 和横向差值ΔY 。
3）根据显示的 dD 、dHR 或ΔX 、ΔY ，逐渐找到放样点的位置。
5、程序测量（ programs ）（1）数据采集 (data collecting)（2）坐标放样 (layout)（3）对边测量(MLM)、悬高测量(REM)、面积测量(AREA)、后方交会(RESECTION) 等。
（4）数据存储管理。
包括数据的传输、数据文件的操作（改名、删除、查阅）。
§ 7.2 TOPCON GTS-312 全站仪使用简介一、仪器面板外观和功能说明面板上按键功能如下：——进入坐标测量模式键。
◢ ——进入距离测量模式键。
ANG ——进入角度测量模式键。
MENU ——进入主菜单测量模式键。
ESC ——用于中断正在进行的操作，退回到上一级菜单。
POWER ——电源开关键◢ ◣ ——光标左右移动键▲ ▼ ——光标上下移动、翻屏键F1 、 F2 、 F3 、 F4 ——软功能键，其功能分别对应显示屏上相应位置显示的命令。
显示屏上显示符号的含义：V ——竖盘读数；HR ——水平读盘读数（右向计数）；HL——水平读盘读数（左向计数）；HD ——水平距离； VD ——仪器望远镜至棱镜间高差； SD——斜距； * ——正在测距；N ——北坐标，x ； E ——东坐标，y ； Z ——天顶方向坐标，高程H 。
二、全站仪几种测量模式介绍1、角度测量模式功能：按 ANG 进入，可进行水平角、竖直角测量，倾斜改正开关设置。
第 1 页F1 OSET ：设置水平读数为：0°00ˊ00"。
F2 HOLD ：锁定水平读数。
F3 HSET ：设置任意大小的水平读数。
F4 P1↓：进入第 2 页。
第 2 页F1 TILT ：设置倾斜改正开关。
F2 REP ：复测法。
F3 V% ：竖直角用百分数显示。
F4 P2↓：进入第 3 页。
第 3 页F1 H-BZ ：仪器每转动水平角90°时，是否要蜂鸣声。
F2 R/L ：右向水平读数 HR/ 左向水平读数 HL 切换，一般用 HR 。
F3 CMPS ：天顶距 V/ 竖直角 CMPS 的切换，一般取 V 。
F4 P3↓：进入第 1 页。
2、距离测量模式功能：按◢ 进入，可进行水平角、竖直角、斜距、平距、高差测量及 PSM 、 PPM 、距离单位等设置。
第 1 页F1 MEAS ：进行测量。
F2 MODE ：设置测量模式， Fine/coarse/tragcking（精测/粗测/跟踪）。
F3 S/A ：设置棱镜常数改正值（ PSM ）、大气改正值（ PPM ）。
F4 P1 ↓：进入第 2 页。
第 2 页F1 OFSET ：偏心测量方式。
F2 SO ：距离放样测量方式。
F3 m/f/i ：距离单位米 / 英尺 / 英寸的切换。
F4 P2↓：进入第 1 页。
3、坐标测量模式功能：按进入，可进行坐标（ N ， E ， H ）、水平角、竖直角、斜距测量及 PSM 、 PPM 、距离单位等设置。
第 1 页F1 MEAS ：进行测量。
F2 MODE ：设置测量模式， Fine/Coarse/Tracking 。
F3 S/A ：设置棱镜改正值（ PSM ），大气改正值（PPM ）常数。
F4 P1↓：进入第 2 页。
第 2 页F1 R.HT ：输入棱镜高。
F2 INS.HT ：输入仪器高。
F3 OCC ：输入测站坐标。
F4 P2↓：进入第 3 页。
第 3 页F1 OFSET ：偏心测量方式。
F2 ———F3 m/f/i: 距离单位米 / 英尺 / 英寸切换。
F4 P3↓：进入第 1 页。
4、主菜单模式功能：按 MENU 进入，可进行数据采集、坐标放样、程序执行、内存管理（数据文件编辑、传输及查询）、参数设置等。
三、全站仪功能简介测量前，要进行如下设置——按◢ 或，进入距离测量或坐标测量模式，再按第 1 页的 S/A （ F3 ）。
1、棱镜常数 PRISM 的设置——进口棱镜多为 0 ，国产棱镜多为-30mm。
（具体见说明书）2、大气改正值 PPM 的设置——按“ T-P ”，分别在“ TEMP. ”和“ PRES. ” 栏，输入测量时的气温、气压。
（或者按照说明书中的公式计算出 PPM 值后，按“ PPM ”直接输入）。
说明： PRISM 、 PPM 设置后，在没有新设置前，仪器将保存现有设置。
（一）角度测量按 ANG 键，进入测角模式（开机后默认的模式），其水平角、竖直角的测量方法与经纬仪操作方法基本相同。
照准目标后，记录下仪器显示的水平度盘读数 HR 和竖直度盘读数 V 。
（二）距离测量先按◢ 键，进入测距模式，瞄准棱镜后，按 F1 （ MEAS ），记录下仪器测站点至棱镜点间的平距 HD 、镜头与镜头间的斜距 SD 和镜头与镜头间的高差VD 。
（三）坐标测量1、按 ANG 键，进入测角模式，瞄准后视点 A 。
2、按 HSET ，输入测站 O 至后视点 A 的坐标方位角。
如：输入 65.4839 ，即输入了。
3、按键，进入坐标测量模式。
按P↓，进入第 2 页。
4、按 OCC ，分别在 N 、 E 、 Z 输入测站坐标（ X0,Y0 ,H0 ）。
5、按P↓，进入第 2 页，在 INS.HT 栏，输入仪器高。
6、按P↓，进入第 2 页，在 R.HT 栏，输入 B 点处的棱镜高。
7、瞄准待测量点 B ，按 MEAS ，得 B 点的（ XB ,YB ,HB ）。
（四）零星点的坐标放样（不使用文件）1、按 MENU ，进入主菜单测量模式。
2、按 LAYOUT ，进入放样程序，再按 SKP ，略过使用文件。
3、按 OOC.PT （ F1 ），再按 NEZ ，输入测站 O 点的坐标（X0 ,Y0 ,H0 ）；并在 INS.HT 一栏，输入仪器高。
4、按 BACKSIGHT （ F2 ），再按 NE/AZ ，输入后视点 A 的坐标（xA , yA ）；若不知 A 点坐标而已知坐标方位角，则可再按 AZ ，在 HR 项输入的值。
瞄准 A 点，按 YES 。
5、按 LAYOUT （ F3 ），再按 NEZ ，输入待放样点 B 的坐标（xB , yB,HB ）及测杆单棱镜的镜高后，按 ANGLE（F1 ）。
使用水平制动和水平微动螺旋，使显示的dHR=0°00ˊ00"，即找到了 OB 方向，指挥持测杆单棱镜者移动位置，使棱镜位于 OB 方向上。
