全站仪 角度测量

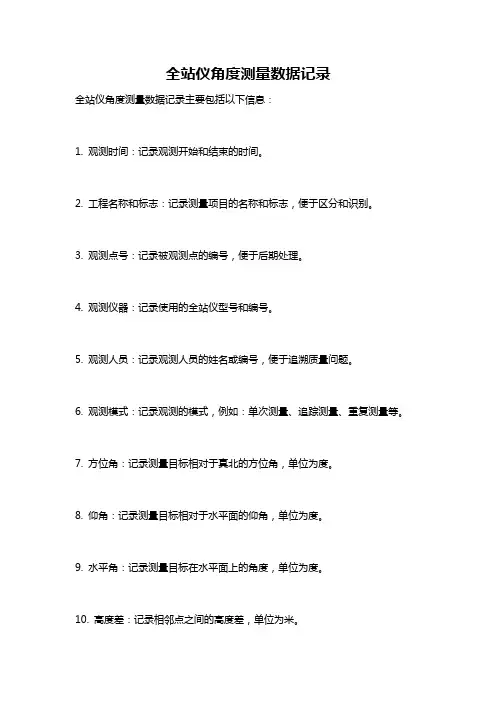

全站仪角度测量数据记录
全站仪角度测量数据记录主要包括以下信息：
1. 观测时间：记录观测开始和结束的时间。

2. 工程名称和标志：记录测量项目的名称和标志，便于区分和识别。

3. 观测点号：记录被观测点的编号，便于后期处理。

4. 观测仪器：记录使用的全站仪型号和编号。

5. 观测人员：记录观测人员的姓名或编号，便于追溯质量问题。

6. 观测模式：记录观测的模式，例如：单次测量、追踪测量、重复测量等。

7. 方位角：记录测量目标相对于真北的方位角，单位为度。

8. 仰角：记录测量目标相对于水平面的仰角，单位为度。

9. 水平角：记录测量目标在水平面上的角度，单位为度。

10. 高度差：记录相邻点之间的高度差，单位为米。

11. 定向方式：记录定向方式，例如：望远镜定向、GPS定向等。

12. 校验数据：记录用于校验测量结果的数据，例如：校正值、误差限等。

13. 备注：记录其它需要说明的问题、注释等。

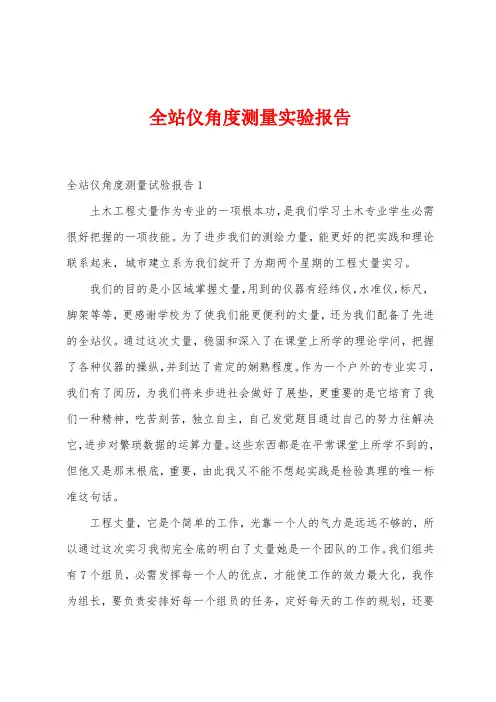

全站仪角度测量实验报告全站仪角度测量试验报告1土木工程丈量作为专业的一项根本功，是我们学习土木专业学生必需很好把握的一项技能。

为了进步我们的测绘力量，能更好的把实践和理论联系起来，城市建立系为我们绽开了为期两个星期的工程丈量实习。

我们的目的是小区域掌握丈量，用到的仪器有经纬仪，水准仪，标尺，脚架等等，更感谢学校为了使我们能更便利的丈量，还为我们配备了先进的全站仪。

通过这次丈量，稳固和深入了在课堂上所学的理论学问，把握了各种仪器的操纵，并到达了肯定的娴熟程度。

作为一个户外的专业实习，我们有了阅历，为我们将来步进社会做好了展垫，更重要的是它培育了我们一种精神，吃苦刻苦，独立自主，自己发觉题目通过自己的努力往解决它，进步对繁琐数据的运算力量。

这些东西都是在平常课堂上所学不到的，但他又是那末根底，重要，由此我又不能不想起实践是检验真理的唯一标准这句话。

工程丈量，它是个简单的工作，光靠一个人的气力是远远不够的，所以通过这次实习我彻完全底的明白了丈量她是一个团队的工作。

我们组共有7个组员，必需发挥每一个人的优点，才能使工作的效力最大化，我作为组长，要负责安排好每一个组员的任务，定好每天的工作的规划，还要保持和教师之间的联系。

我想每一个通过实习的同学都会在这点上有深入的印象。

我们这组人每天聚在一起，不同的意见，不同的做法，就会发生磕磕碰碰，闹的大家不开心，但我们能够准时沟通了解，遗忘不开心，重新投进新的工作中。

学校安排我们实习的目的是为了让每一个学生都能用自己所学到的理论学问来实际操纵仪器，所以我们之间要相互学习，不懂的就问，决不是为了赶时间，赶进度。

不然就算了完毕了实习，作业是完成了，但学校教师对我们的目的和期看却落在了过往的两个星期里了。

在丈量过程当中我们最大程度的做到了准确，每一个数据都经过检验，没有上一步的验证尽不做下一步。

举个简洁的例子吧，每次仪器在丈量时都要经过对中整平，这个外表上看是一个简洁的工作，但它必需做到准确准确再准确，只要不慎重稍稍动一下仪器我们就要重新这一步工作，不然就会造成数据的误差，影响真个丈量结果。

全站仪测角度步骤详细全站仪具有角测量、距离(斜距、平距、高差)测量、三维坐标测量、导线测量、交会定点测量和放样测量等多种用途。

内置专用软件后，功能还可进一步拓展。

全站仪的基本操作与使用方法:1)水平角测量(1)按角度测量键，使全站仪处于角度测量模式,照准第一个目标A。

(2)设置A方向的水平度盘读数为0°00/00〃。

(3)照准第二个目标B,此时显示的水平度盘读数即为两方向间的水平夹角。

2)距离测量(1)设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。

(2)设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15°C和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。

实测时，可输入温度和气压值，全站仪会自动计算大气改正值(也可直接输入大气改正值)，并对测距结果进行改正。

（4）距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。

全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。

精测模式是最常用的测距模式，测量时间约2.5S，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约0.3S；粗测模式，测量时间约0.7S，最小显示单位1cm或1mm。

在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。

应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。

3）坐标测量（1）设定测站点的三维坐标。

（2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。

当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。

（3）设置棱镜常数。

（4）设置大气改正值或气温、气压值。

(6)照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。

全站仪的数据通讯全站仪的的数据通讯是指全站仪与电子计算机之间进行的双向数据交换。

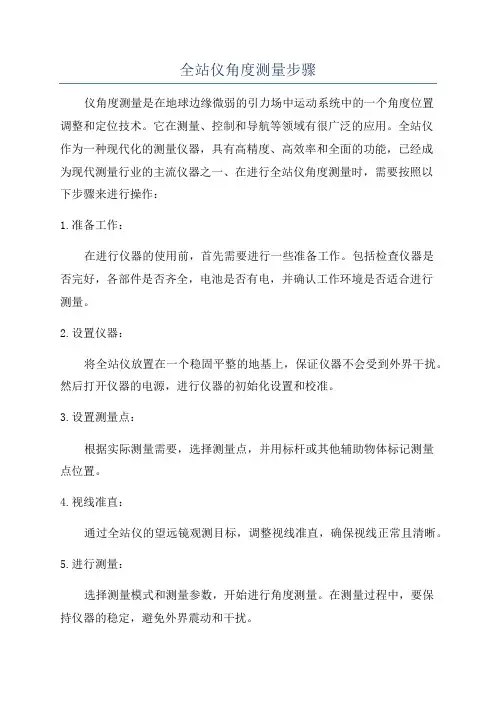

全站仪角度测量步骤仪角度测量是在地球边缘微弱的引力场中运动系统中的一个角度位置调整和定位技术。

它在测量、控制和导航等领域有很广泛的应用。

全站仪作为一种现代化的测量仪器，具有高精度、高效率和全面的功能，已经成为现代测量行业的主流仪器之一、在进行全站仪角度测量时，需要按照以下步骤来进行操作：1.准备工作：在进行仪器的使用前，首先需要进行一些准备工作。

包括检查仪器是否完好，各部件是否齐全，电池是否有电，并确认工作环境是否适合进行测量。

2.设置仪器：将全站仪放置在一个稳固平整的地基上，保证仪器不会受到外界干扰。

然后打开仪器的电源，进行仪器的初始化设置和校准。

3.设置测量点：根据实际测量需要，选择测量点，并用标杆或其他辅助物体标记测量点位置。

4.视线准直：通过全站仪的望远镜观测目标，调整视线准直，确保视线正常且清晰。

5.进行测量：选择测量模式和测量参数，开始进行角度测量。

在测量过程中，要保持仪器的稳定，避免外界震动和干扰。

6.数据记录：在测量完成后，记录测量数据，包括角度数据和测量点的坐标等信息。

可以通过连接电脑或其他设备，将数据导出和保存。

7.数据处理：对记录的测量数据进行处理和分析，可以根据需要生成测量报告，进行角度计算和修正，以及进行其他数据处理操作。

8.检查校正：完成测量后，对测量数据进行检查和校正，确保数据的准确性和可靠性。

9.结束工作：收集和整理测量数据，将仪器放置在适当位置并关闭电源，清理和整理测量现场。

总结起来，全站仪角度测量是一项需要谨慎操作和精确测量的工作，需要进行周密的准备工作，选择合适的测量点和测量参数，保持仪器稳定和准确，及时记录和处理数据，以及对结果进行检查和校正。

通过严谨的操作流程和数据处理，可以确保测量结果的准确性和可靠性，为工程测量和科学研究提供有力支持。

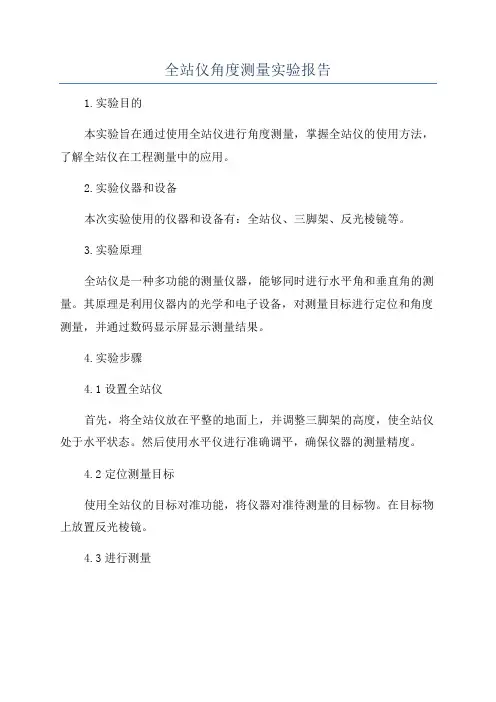

全站仪角度测量实验报告1.实验目的本实验旨在通过使用全站仪进行角度测量，掌握全站仪的使用方法，了解全站仪在工程测量中的应用。

2.实验仪器和设备本次实验使用的仪器和设备有：全站仪、三脚架、反光棱镜等。

3.实验原理全站仪是一种多功能的测量仪器，能够同时进行水平角和垂直角的测量。

其原理是利用仪器内的光学和电子设备，对测量目标进行定位和角度测量，并通过数码显示屏显示测量结果。

4.实验步骤4.1设置全站仪首先，将全站仪放在平整的地面上，并调整三脚架的高度，使全站仪处于水平状态。

然后使用水平仪进行准确调平，确保仪器的测量精度。

4.2定位测量目标使用全站仪的目标对准功能，将仪器对准待测量的目标物。

在目标物上放置反光棱镜。

4.3进行测量打开全站仪的测量模式，将视线对准反光棱镜，并通过调节仪器的水平和垂直角，使视线精确定位在棱镜上。

然后按下测量按钮，记录仪器所显示的水平角和垂直角的数值。

4.4反复测量进行多次测量，计算出平均值，以提高测量的准确性。

5.实验结果根据实验步骤所得到的数据，进行数据处理和分析，并计算得到所需的角度测量结果。

6.实验误差分析7.实验结论通过本次实验，我们学习了全站仪的使用方法，并进行了角度测量实验。

通过对实验数据的处理和分析，获得了需要的测量结果。

同时，我们也认识到实际测量中存在的误差，并探讨了减小误差的方法。

总结而言，全站仪角度测量实验是一项基础的测量实验，能够帮助我们掌握全站仪的使用方法，并了解其在工程测量中的应用。

通过这次实验，我们不仅熟悉了全站仪的操作步骤，还加深了对测量误差的认识，提高了我们的实验能力和测量技术水平。

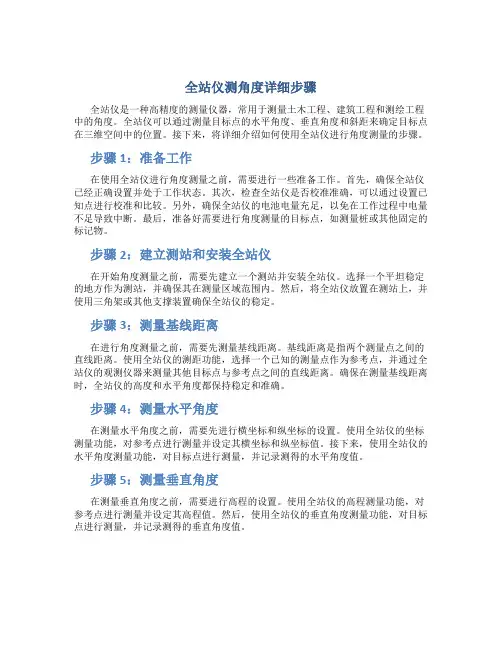

全站仪测角度详细步骤全站仪是一种高精度的测量仪器，常用于测量土木工程、建筑工程和测绘工程中的角度。

全站仪可以通过测量目标点的水平角度、垂直角度和斜距来确定目标点在三维空间中的位置。

接下来，将详细介绍如何使用全站仪进行角度测量的步骤。

步骤1：准备工作在使用全站仪进行角度测量之前，需要进行一些准备工作。

首先，确保全站仪已经正确设置并处于工作状态。

其次，检查全站仪是否校准准确，可以通过设置已知点进行校准和比较。

另外，确保全站仪的电池电量充足，以免在工作过程中电量不足导致中断。

最后，准备好需要进行角度测量的目标点，如测量桩或其他固定的标记物。

步骤2：建立测站和安装全站仪在开始角度测量之前，需要先建立一个测站并安装全站仪。

选择一个平坦稳定的地方作为测站，并确保其在测量区域范围内。

然后，将全站仪放置在测站上，并使用三角架或其他支撑装置确保全站仪的稳定。

步骤3：测量基线距离在进行角度测量之前，需要先测量基线距离。

基线距离是指两个测量点之间的直线距离。

使用全站仪的测距功能，选择一个已知的测量点作为参考点，并通过全站仪的观测仪器来测量其他目标点与参考点之间的直线距离。

确保在测量基线距离时，全站仪的高度和水平角度都保持稳定和准确。

步骤4：测量水平角度在测量水平角度之前，需要先进行横坐标和纵坐标的设置。

使用全站仪的坐标测量功能，对参考点进行测量并设定其横坐标和纵坐标值。

接下来，使用全站仪的水平角度测量功能，对目标点进行测量，并记录测得的水平角度值。

步骤5：测量垂直角度在测量垂直角度之前，需要进行高程的设置。

使用全站仪的高程测量功能，对参考点进行测量并设定其高程值。

然后，使用全站仪的垂直角度测量功能，对目标点进行测量，并记录测得的垂直角度值。

步骤6：计算角度测量完水平角度和垂直角度后，可以进行角度的计算。

根据仪器的测量结果和目标点的坐标信息，可以使用三角函数来计算角度值。

根据测得的水平角度、垂直角度和基线距离，可以计算目标点相对于参考点的水平角度、垂直角度和斜距。

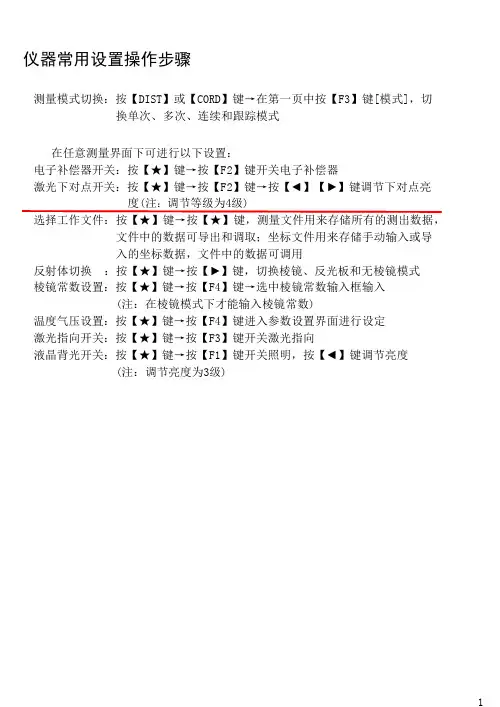

仪器常用设置操作步骤1 测量模式切换：按【DIST 】或【CORD 】键→在第一页中按【F3】键[模式]，切换单次、多次、连续和跟踪模式在任意测量界面下可进行以下设置：电子补偿器开关：按【★】键→按【F2】键开关电子补偿器激光下对点开关：按【★】键→按【F2】键→按【◄】【►】键调节下对点亮度(注：调节等级为4级)选择工作文件：按【★】键→按【★】键，测量文件用来存储所有的测出数据，文件中的数据可导出和调取；坐标文件用来存储手动输入或导入的坐标数据，文件中的数据可调用反射体切换 ：按【★】键→按【►】键，切换棱镜、反光板和无棱镜模式棱镜常数设置：按【★】键→按【F4】键→选中棱镜常数输入框输入(注：在棱镜模式下才能输入棱镜常数)温度气压设置：按【★】键→按【F4】键进入参数设置界面进行设定激光指向开关：按【★】键→按【F3】键开关激光指向液晶背光开关：按【★】键→按【F1】键开关照明，按【◄】键调节亮度(注：调节亮度为3级)1、仪器各部件名称及其功能1.1 各部件名称提手粗瞄准器物镜水平止动手轮水平微动手轮显示屏按键1.2键盘功能与信息显示TF 卡插槽 USB 插口miniUSB 插口键盘符号：显示符号：常用的软按键提示的说明1.3基本测量模式下的功能键1.3.1、角度测量模式 (共有两个菜单页面)●ENT 键打开和关闭水平直角蜂鸣功能，界面提示“开直角蜂鸣”或“关直角蜂鸣”，在基本测量模式下都有效。

2、安置全站仪（1)架设三角架将三角架伸到适当高度，确保三腿等长、打开，并使三角架顶面近似水平，且位于测站点的正上方。

将三角架腿支撑在地面上，使其中一条腿固定。

（2)安置仪器和对点将仪器小心的安置到三角架上，拧紧中心连接螺旋，通过[星键/F2]打开激光对点器。

双手握住另外两条未固定的架腿，通过对激光点的观察调节该两条腿的位置。

激光点大致对准侧站点时，使三角架三条腿均固定在地面上。

调节全站仪的三个脚螺旋，使激光点精确对准测站点。

全站仪角度测量步骤全站仪是一种测量仪器，可以用于进行角度测量。

以下是全站仪角度测量的步骤：1.准备工作首先，需要确保全站仪的电量充足，并且仪器的各项功能正常。

同时，需要检查三脚架及测量杆等设备是否完好，并确保仪器的水平调准。

2.安装全站仪将全站仪安装在三脚架上，通过调整螺丝和水平器，使仪器水平放置。

同时，还要确保仪器能够在360度范围内旋转自由。

3.定点校准将全站仪对准参考点，然后使用调节螺丝进行微调，使仪器指向准确。

通过观察仪器上的视觉显示器可以确定仪器是否对准。

4.设置测量模式在全站仪的界面中，选择角度测量模式。

根据需要选择水平角、垂直角或倾斜角的测量模式。

通常可以在全站仪上选择自动或手动测量模式。

5.角度测量在选择好测量模式后，开始进行角度测量。

全站仪会发送一束激光到目标点，然后接收来自目标点的反射光。

通过测量反射光与仪器位置的角度差，可以得到目标点的角度。

6.存储和记录数据每次测量完成后，将数据存储在全站仪的内存中或直接上传到计算机上。

确保记录测量的时间、日期、测量点等相关信息，以备后续分析和处理。

7.再次校准在进行下一次角度测量之前，需要再次校准全站仪。

可以选择不同的参考点，以确保仪器的准确性。

8.数据处理和分析将测量数据导入计算机，使用相应的软件进行处理和分析。

可以进行数据的图表展示、计算测量点之间的距离和角度，以及制作测量结果的报告。

9.定期维护全站仪是一种精密的测量仪器，需要进行定期维护和校准，以保证其准确性和稳定性。

应该注意仪器的使用方式、存放条件和清洁方法，在使用后进行及时的维修和保养。

全站仪角度测量步骤主要包括准备工作、安装全站仪、定点校准、设置测量模式、角度测量、存储和记录数据、再次校准、数据处理和分析以及定期维护等内容。

通过这些步骤的科学操作，可以获得准确而可靠的角度测量结果。

全站仪角度测量的方法与步骤
一、水平角测量
1. 按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。

2. 设置A方向的水平度盘读数为0°00′00″。

3. 照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。

二、竖直角测量
1. 竖直角测量可在角度测量模式下进行，将望远镜对准目标，按下竖直角测量键，仪器显示屏上即显示出竖直角。

2. 若要计算某两点间的高差，则先测出两点的竖直角，再用三角函数计算出两点间的高差。

全站仪是一种集光、机、电为一体的高技术测量仪器，是集水平角、竖直角、距离（斜距、平距）、高差测量功能于一体的测绘仪器系统。

因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。

广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。

全站仪角度测量实验报告全站仪角度测量实验报告1大学物理实验是物理学习的基础。

在这一年的大学物理实验的学习让我学会了很多。

在大学物理实验课即将结束之时，我对在这一年来的学习进行了总结。

大学物理实验课的学习，让我收获多多。

但在这中间，我也发现了我存在的很多不足。

我的动手能力还不够强，当有些实验需要很强的动手能力时我还不能从容应对；我的探索方式还有待改善，当面对一些复杂的实验时我还不能很快很好的完成；我的数据处理能力还得提高，当眼前摆着一大堆复杂数据时我处理的方式及能力还不足，不能用最佳的处理手段使实验误差减小到最小程度…但是通过学习也改变了自己很多实验的很多矛盾，以下是我学习和实验的一些方法吧！！老师要求我们提前实验预习。

估计是为了在规定的时间内快速高效率地完成实验，达到良好的实验效果，所以需要认真地预习。

首先是根据实验题目复习所学习的相关理论知识，并根据实验教材的相关内容，弄清楚实验的总体过程，了解实验目的，基本原理，仪器的正确操作步骤，特别是要注意那些可能对仪器造成损坏的事项。

然后写预习报告，包括目的，原理，仪器，操作步骤，数据表格等。

这里应注意，数据表格与操作步骤密切相关，数据表格的排列顺序应与操作步骤的顺序相一致。

这样可以随时观察和分析数据的规律性。

开始我们不注意预习报告里的数据表格，将数据随便记录，结果整理数据时出现混乱和错误，尤其是数据比较多的时候。

对于不明白的问题或实验原理中一些不明白的地方，可以在课堂上问老师，只有把实验中所有的地方都弄通弄透彻，才能把实验做的更好。

实验教会了我们要养成良好的科学的实验习惯。

我们做实验是在双周周周一的下午，首先实验辅导老师会对实验进行讲解，老师的讲解很重要，一定要认真地听。

因为老师会讲一些实验中可能会出现的问题及注意事项，这会帮我们解决很多麻烦，可以避免很多错误。

老实讲解完实验有关的事情后，还会给我们再详细的对实验仪器的使用进行讲解，在对基本实验的装置了解之后，我们对自己动手实验就不会有一种很陌生的感觉了，这一点对我们来说很有利，我们可以很投入和很成功的'完成实验。
