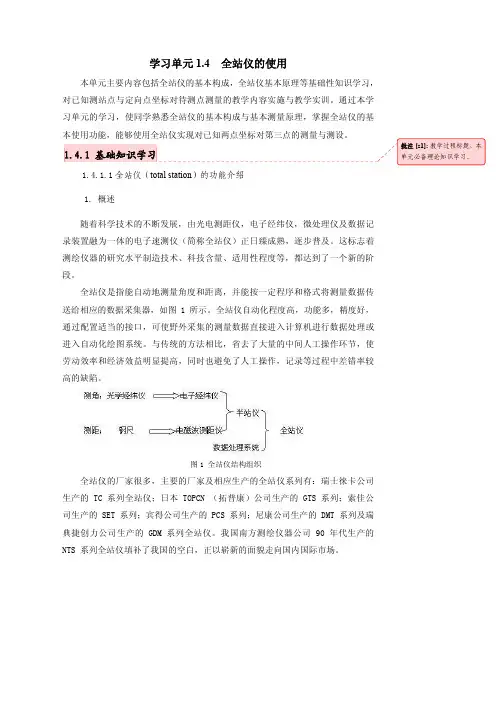

学习单元1.4 全站仪的使用本单元主要内容包括全站仪的基本构成,全站仪基本原理等基础性知识学习,对已知测站点与定向点坐标对待测点测量的教学内容实施与教学实训。
通过本学习单元的学习,使同学熟悉全站仪的基本构成与基本测量原理,掌握全站仪的基批注 [z1]: 教学过程标题,本单元必备理论知识学习。
1.4.1.1全站仪(total station)的功能介绍1. 概述随着科学技术的不断发展,由光电测距仪,电子经纬仪,微处理仪及数据记录装置融为一体的电子速测仪(简称全站仪)正日臻成熟,逐步普及。
这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等,都达到了一个新的阶段。
全站仪是指能自动地测量角度和距离,并能按一定程序和格式将测量数据传送给相应的数据采集器,如图1所示。
全站仪自动化程度高,功能多,精度好,通过配置适当的接口,可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。
与传统的方法相比,省去了大量的中间人工操作环节,使劳动效率和经济效益明显提高,同时也避免了人工操作,记录等过程中差错率较高的缺陷。
图1 全站仪结构组织全站仪的厂家很多,主要的厂家及相应生产的全站仪系列有:瑞士徕卡公司生产的 TC 系列全站仪;日本 TOPCN (拓普康)公司生产的 GTS 系列;索佳公司生产的 SET 系列;宾得公司生产的 PCS 系列;尼康公司生产的 DMT 系列及瑞典捷创力公司生产的 GDM 系列全站仪。
我国南方测绘仪器公司 90 年代生产的NTS 系列全站仪填补了我国的空白,正以崭新的面貌走向国内国际市场。
(a)(b) (c) (d) (e)图2 整体式全站仪图(a)为宾得全站仪 PTS-V2 ,图(b)为尼康 C-100 全站仪,图(c)为智能全站仪GTS-710,图(d)为蔡司Elta R系列工程全站仪,图(e)为徕卡TPS1100系列智能全站仪。
2.全站仪的工作特点:(1).能同时测角、测距并自动记录测量数据;(2).设有各种野外应用程序,能在测量现场得到归算结果;(3).能实现数据流;3.全站仪结构组成全站型电子速测仪是由电子测角、电子测距、电子计算和数据存储系统等组成,它本身就是一个带有特殊功能的计算机控制系统。

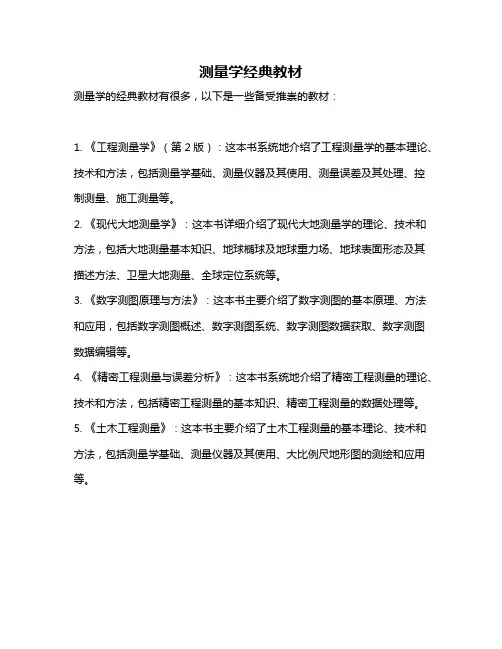

测量学经典教材
测量学的经典教材有很多,以下是一些备受推崇的教材:
1. 《工程测量学》(第2版):这本书系统地介绍了工程测量学的基本理论、技术和方法,包括测量学基础、测量仪器及其使用、测量误差及其处理、控制测量、施工测量等。
2. 《现代大地测量学》:这本书详细介绍了现代大地测量学的理论、技术和方法,包括大地测量基本知识、地球椭球及地球重力场、地球表面形态及其描述方法、卫星大地测量、全球定位系统等。
3. 《数字测图原理与方法》:这本书主要介绍了数字测图的基本原理、方法和应用,包括数字测图概述、数字测图系统、数字测图数据获取、数字测图数据编辑等。
4. 《精密工程测量与误差分析》:这本书系统地介绍了精密工程测量的理论、技术和方法,包括精密工程测量的基本知识、精密工程测量的数据处理等。
5. 《土木工程测量》:这本书主要介绍了土木工程测量的基本理论、技术和方法,包括测量学基础、测量仪器及其使用、大比例尺地形图的测绘和应用等。
这些教材都涵盖了测量学的基础知识、技术方法和应用实例,系统全面,被广泛应用于高等院校和培训机构的教学中,同时也是广大测量工作者的必备参考书。

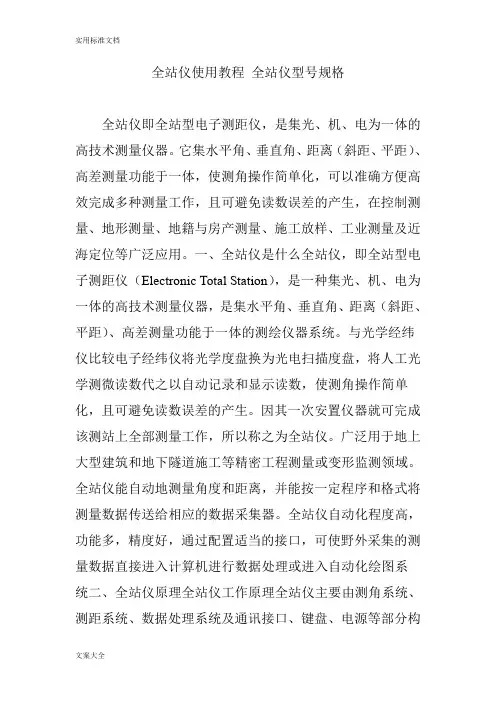

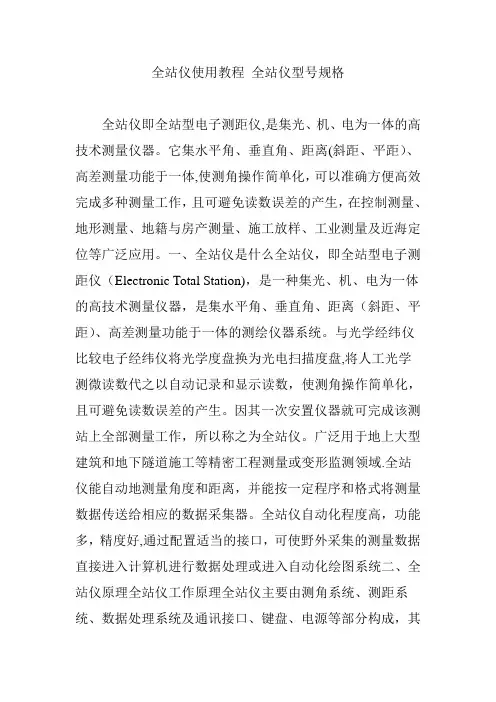

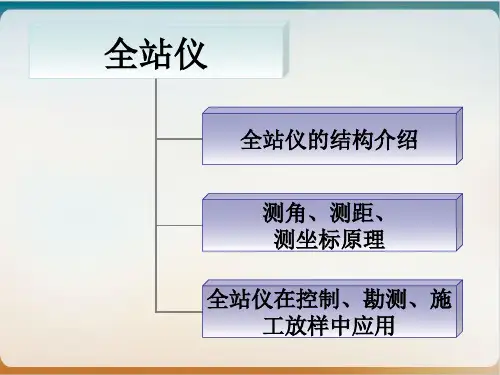

全站仪使用教程全站仪型号规格全站仪即全站型电子测距仪,是集光、机、电为一体的高技术测量仪器。
它集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体,使测角操作简单化,可以准确方便高效完成多种测量工作,且可避免读数误差的产生,在控制测量、地形测量、地籍与房产测量、施工放样、工业测量及近海定位等广泛应用。
一、全站仪是什么全站仪,即全站型电子测距仪(Electronic Total Station),是一种集光、机、电为一体的高技术测量仪器,是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。
与光学经纬仪比较电子经纬仪将光学度盘换为光电扫描度盘,将人工光学测微读数代之以自动记录和显示读数,使测角操作简单化,且可避免读数误差的产生。
因其一次安置仪器就可完成该测站上全部测量工作,所以称之为全站仪。
广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。
全站仪能自动地测量角度和距离,并能按一定程序和格式将测量数据传送给相应的数据采集器。

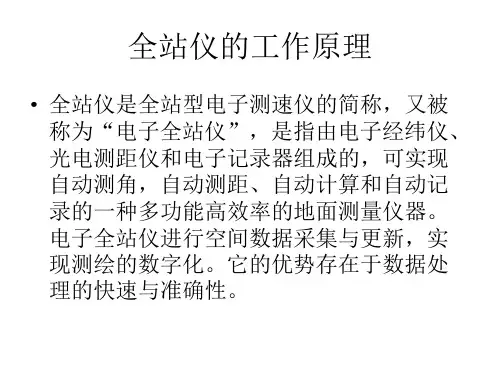

全站仪自动化程度高,功能多,精度好,通过配置适当的接口,可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统二、全站仪原理全站仪工作原理全站仪主要由测角系统、测距系统、数据处理系统及通讯接口、键盘、电源等部分构成,其中,测角系统用于完成测角功能;测距系统用于完成测距功能;数据处理系统用于完成对数据的自动记录功能;通讯接口用于将内存与计算机连接起来,实现双向信息传输;键盘用于在测量过程中输入数据或操作指令;电源用于给全站仪提供工作所需能量。
除此之外,全站仪还可根据需要接入同轴望远镜、双轴自动补偿系统等辅助设施,以增加其可完成功能。
全站仪测距原理1、电子测距技术电子测距的基本原理是利用电磁波在空气中传播的速度为已知这一特性,测定电磁波在被测距离上往返传播的时间来求得距离值。
但是,这种直接测距的方法实现起来非常困难,当我们要求较高的测量精度时,对测量时间的要求很高,这在实践过程中是非常困难的。
全站仪使用教程全站仪型号规格全站仪即全站型电子测距仪,是集光、机、电为一体的高技术测量仪器。
它集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体,使测角操作简单化,可以准确方便高效完成多种测量工作,且可避免读数误差的产生,在控制测量、地形测量、地籍与房产测量、施工放样、工业测量及近海定位等广泛应用。
一、全站仪是什么全站仪,即全站型电子测距仪(Electronic Total Station),是一种集光、机、电为一体的高技术测量仪器,是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。
与光学经纬仪比较电子经纬仪将光学度盘换为光电扫描度盘,将人工光学测微读数代之以自动记录和显示读数,使测角操作简单化,且可避免读数误差的产生。
因其一次安置仪器就可完成该测站上全部测量工作,所以称之为全站仪。
广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域.全站仪能自动地测量角度和距离,并能按一定程序和格式将测量数据传送给相应的数据采集器。
全站仪自动化程度高,功能多,精度好,通过配置适当的接口,可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统二、全站仪原理全站仪工作原理全站仪主要由测角系统、测距系统、数据处理系统及通讯接口、键盘、电源等部分构成,其中,测角系统用于完成测角功能;测距系统用于完成测距功能;数据处理系统用于完成对数据的自动记录功能;通讯接口用于将内存与计算机连接起来,实现双向信息传输;键盘用于在测量过程中输入数据或操作指令;电源用于给全站仪提供工作所需能量.除此之外,全站仪还可根据需要接入同轴望远镜、双轴自动补偿系统等辅助设施,以增加其可完成功能.全站仪测距原理1、电子测距技术电子测距的基本原理是利用电磁波在空气中传播的速度为已知这一特性,测定电磁波在被测距离上往返传播的时间来求得距离值。
但是,这种直接测距的方法实现起来非常困难,当我们要求较高的测量精度时,对测量时间的要求很高,这在实践过程中是非常困难的.因此,在实际的测距过程中可以根据此原理采取改进的方法进行测距。

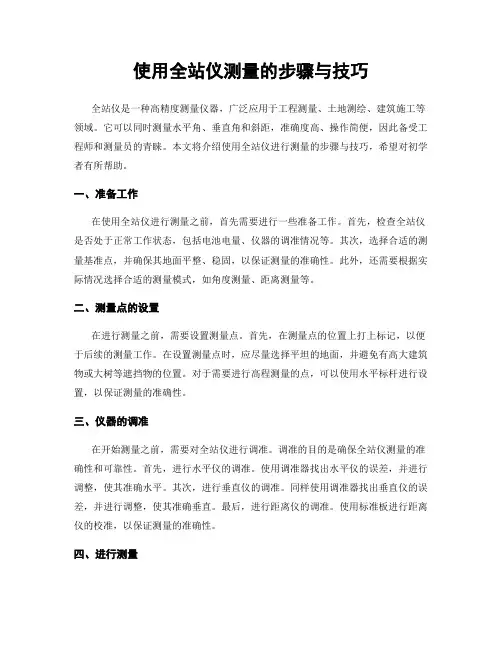

使用全站仪测量的步骤与技巧全站仪是一种高精度测量仪器,广泛应用于工程测量、土地测绘、建筑施工等领域。
它可以同时测量水平角、垂直角和斜距,准确度高、操作简便,因此备受工程师和测量员的青睐。
本文将介绍使用全站仪进行测量的步骤与技巧,希望对初学者有所帮助。
一、准备工作在使用全站仪进行测量之前,首先需要进行一些准备工作。
首先,检查全站仪是否处于正常工作状态,包括电池电量、仪器的调准情况等。
其次,选择合适的测量基准点,并确保其地面平整、稳固,以保证测量的准确性。
此外,还需要根据实际情况选择合适的测量模式,如角度测量、距离测量等。
二、测量点的设置在进行测量之前,需要设置测量点。
首先,在测量点的位置上打上标记,以便于后续的测量工作。
在设置测量点时,应尽量选择平坦的地面,并避免有高大建筑物或大树等遮挡物的位置。
对于需要进行高程测量的点,可以使用水平标杆进行设置,以保证测量的准确性。
三、仪器的调准在开始测量之前,需要对全站仪进行调准。
调准的目的是确保全站仪测量的准确性和可靠性。
首先,进行水平仪的调准。
使用调准器找出水平仪的误差,并进行调整,使其准确水平。
其次,进行垂直仪的调准。
同样使用调准器找出垂直仪的误差,并进行调整,使其准确垂直。
最后,进行距离仪的调准。
使用标准板进行距离仪的校准,以保证测量的准确性。
四、进行测量在调准完成后,可以开始进行测量。
首先,选择合适的测量模式,如角度测量、距离测量等。
然后,将全站仪对准所需测点,并进行测量。
在进行角度测量时,应注意保持全站仪稳定,避免仪器晃动或受到外界干扰。
测量完成后,将测得的数据记录下来,并对其进行分析和处理。
五、数据处理与分析测量完成后,需要对所得数据进行处理和分析。
首先,将测得的角度和距离数据进行校正,以纠正由于测量误差等原因引起的偏差。
然后,可以使用相应的软件对数据进行进一步处理,如绘制测量平面图、计算测点坐标等。
最后,对处理后的数据进行分析,以帮助解决实际问题或评估测量结果的准确性。
全站仪测量操作方法
全站仪是一种先进的测量仪器,可以用于测量地形、道路、建筑物等工程项目。
下面是全站仪的常规使用方法:
1. 设置全站仪:首先,选择一个坚固平稳的基准点作为测量起点,并将全站仪放置在其中。
然后,调整全站仪的水平,使用调平器或调平器块进行精确校准。
2. 定位目标点:使用全站仪的望远镜对准目标点,并通过调节望远镜的放大倍率和焦距来使目标点清晰可见。
3. 记录测量数据:使用全站仪的键盘或触摸屏输入相应的命令,记录目标点的水平角度、垂直角度和距离等测量数据。
根据需要,可以选择不同的测量模式,如水平测量、垂直测量、坐标测量等。
4. 导出和处理数据:将测量数据通过数据线或无线传输方式传输到计算机或数据采集器中进行处理和分析。
可以使用专业的测量软件进行数据导入、处理和绘图。
5. 重复测量:根据需要,在不同的测量点上重复上述测量步骤,以获取更多的测量数据。
6. 数据处理和分析:在计算机上使用测量软件对测量数据进行处理和分析,如
绘制地形图、制作等高线图、计算体积等。
7. 输出结果:根据需要,将测量结果进行输出,如生成测量报告、数据表、CAD 图纸等。
需要注意的是,在使用全站仪进行测量时,应注意保持仪器的稳定性和准确性,避免与硬物碰撞或过度摇晃。
另外,根据实际情况,可以选择不同的测量模式和参数,以获得更精确的测量结果。
在操作过程中,应严格遵守相关的安全规定,并注意保护设备,以免受到损坏。
