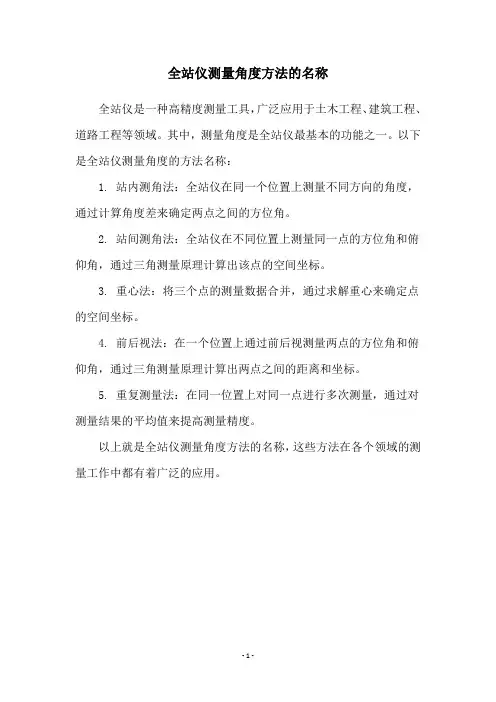

全站仪测量角度方法的名称
全站仪是一种高精度测量工具,广泛应用于土木工程、建筑工程、道路工程等领域。
其中,测量角度是全站仪最基本的功能之一。
以下是全站仪测量角度的方法名称:
1. 站内测角法:全站仪在同一个位置上测量不同方向的角度,通过计算角度差来确定两点之间的方位角。
2. 站间测角法:全站仪在不同位置上测量同一点的方位角和俯仰角,通过三角测量原理计算出该点的空间坐标。
3. 重心法:将三个点的测量数据合并,通过求解重心来确定点的空间坐标。
4. 前后视法:在一个位置上通过前后视测量两点的方位角和俯仰角,通过三角测量原理计算出两点之间的距离和坐标。
5. 重复测量法:在同一位置上对同一点进行多次测量,通过对测量结果的平均值来提高测量精度。
以上就是全站仪测量角度方法的名称,这些方法在各个领域的测量工作中都有着广泛的应用。
- 1 -。

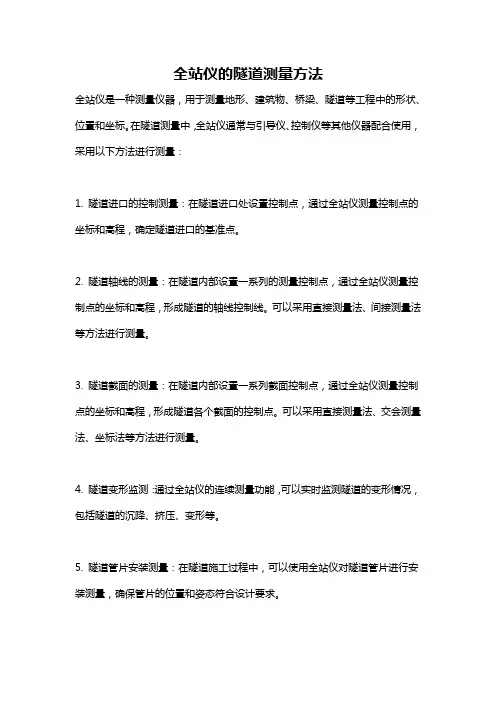

全站仪的隧道测量方法
全站仪是一种测量仪器,用于测量地形、建筑物、桥梁、隧道等工程中的形状、位置和坐标。
在隧道测量中,全站仪通常与引导仪、控制仪等其他仪器配合使用,采用以下方法进行测量:
1. 隧道进口的控制测量:在隧道进口处设置控制点,通过全站仪测量控制点的坐标和高程,确定隧道进口的基准点。
2. 隧道轴线的测量:在隧道内部设置一系列的测量控制点,通过全站仪测量控制点的坐标和高程,形成隧道的轴线控制线。
可以采用直接测量法、间接测量法等方法进行测量。
3. 隧道截面的测量:在隧道内部设置一系列截面控制点,通过全站仪测量控制点的坐标和高程,形成隧道各个截面的控制点。
可以采用直接测量法、交会测量法、坐标法等方法进行测量。
4. 隧道变形监测:通过全站仪的连续测量功能,可以实时监测隧道的变形情况,包括隧道的沉降、挤压、变形等。
5. 隧道管片安装测量:在隧道施工过程中,可以使用全站仪对隧道管片进行安装测量,确保管片的位置和姿态符合设计要求。
6. 隧道内部管线的测量:使用全站仪可以对隧道内部的管线进行测量,包括排水管线、电缆线路等。
以上是全站仪在隧道测量中常用的方法,不同的测量任务和要求,可能会采用不同的方法和技术。

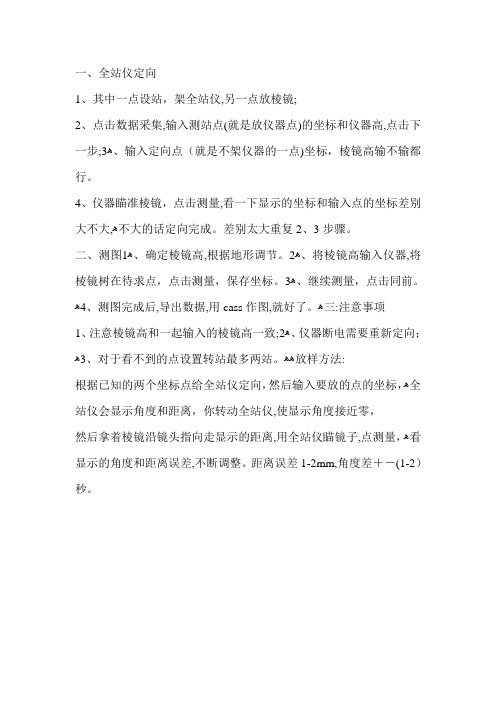

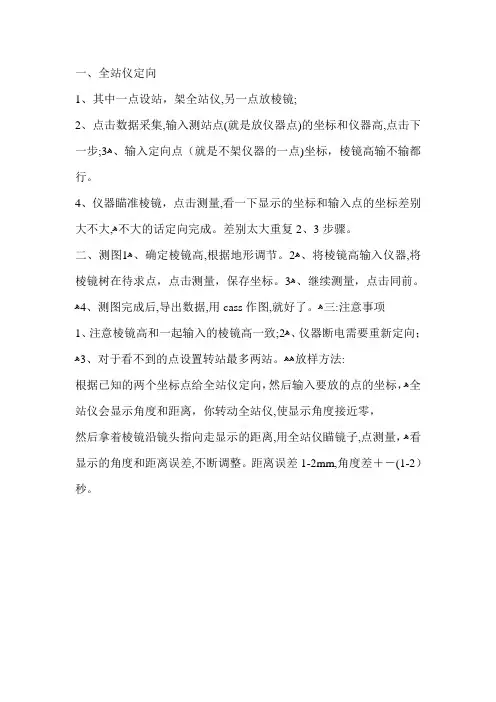

一、全站仪定向
1、其中一点设站,架全站仪,另一点放棱镜;
2、点击数据采集,输入测站点(就是放仪器点)的坐标和仪器高,点击下一步;ﻫ
3、输入定向点(就是不架仪器的一点)坐标,棱镜高输不输都行。
4、仪器瞄准棱镜,点击测量,看一下显示的坐标和输入点的坐标差别大不大,ﻫ不大的话定向完成。
差别太大重复2、3步骤。
二、测图ﻫ1、确定棱镜高,根据地形调节。
ﻫ2、将棱镜高输入仪器,将棱镜树在待求点,点击测量,保存坐标。
ﻫ3、继续测量,点击同前。
ﻫ4、测图完成后,导出数据,用cass作图,就好了。
ﻫ三:注意事项
1、注意棱镜高和一起输入的棱镜高一致;ﻫ
2、仪器断电需要重新定向;ﻫ
3、对于看不到的点设置转站最多两站。
ﻫﻫ放样方法:
根据已知的两个坐标点给全站仪定向,然后输入要放的点的坐标,ﻫ全站仪会显示角度和距离,你转动全站仪,使显示角度接近零,
然后拿着棱镜沿镜头指向走显示的距离,用全站仪瞄镜子,点测量,ﻫ看显示的角度和距离误差,不断调整。
距离误差1-2mm,角度差+-(1-2)秒。

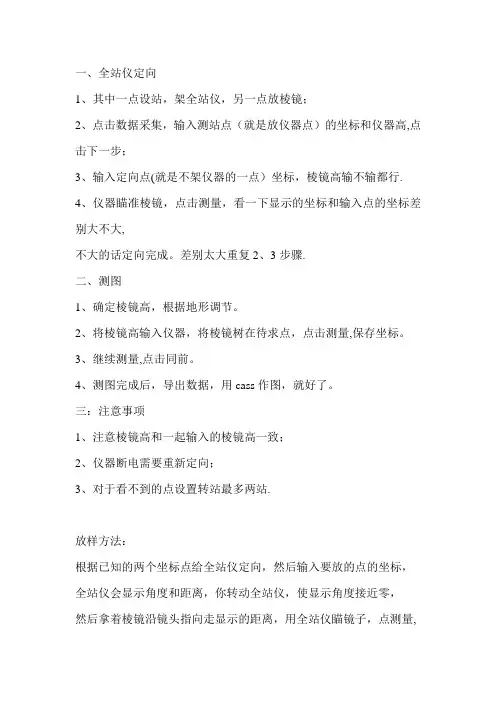

一、全站仪定向
1、其中一点设站,架全站仪,另一点放棱镜;
2、点击数据采集,输入测站点(就是放仪器点)的坐标和仪器高,点击下一步;
3、输入定向点(就是不架仪器的一点)坐标,棱镜高输不输都行.
4、仪器瞄准棱镜,点击测量,看一下显示的坐标和输入点的坐标差别大不大,
不大的话定向完成。
差别太大重复2、3步骤.
二、测图
1、确定棱镜高,根据地形调节。
2、将棱镜高输入仪器,将棱镜树在待求点,点击测量,保存坐标。
3、继续测量,点击同前。
4、测图完成后,导出数据,用cass作图,就好了。
三:注意事项
1、注意棱镜高和一起输入的棱镜高一致;
2、仪器断电需要重新定向;
3、对于看不到的点设置转站最多两站.
放样方法:
根据已知的两个坐标点给全站仪定向,然后输入要放的点的坐标,全站仪会显示角度和距离,你转动全站仪,使显示角度接近零,
然后拿着棱镜沿镜头指向走显示的距离,用全站仪瞄镜子,点测量,
看显示的角度和距离误差,不断调整。
距离误差1—2mm,角度差+—(1-2)秒。
全站仪测量高程到底有几种方法。
方法一:经典方法,全站仪在已知坐标(含高程)点上设站;方法二:后方交会,全站仪在任意点上设站;方法三:对边测量,全站仪测两点高差。
下面对三种方法进行阐述:方法一:经典方法先说方法一。
说这个方法是经典方法,是因为:1.其测量原理我们在学习经纬仪视距测量时就学习过,每种测量教材中都有;2.测量教材中有关全站仪高程测量原理,都按此原理进行阐述;3.全站仪高程测量的相关设置,都按此原理进行的。
到底什么测量原理呢,我们来回顾一下,看下图:我们从(1)式中可以发现,全站仪一旦设站完成,测站高程和仪器高度均为定值,若测量过程中不改变棱镜高度,则除了Ssina(即实测参数)外,等式右侧其它各参数之和均为恒等值,由此我们可以得出:全站仪一旦设定,同时不再改变棱镜高度的话,全站仪对各点的测量高差,其实质是每个三角高差dZ的差值这个结论我们先记住,它将是后面方法二和方法三的理论基础。
方法二:后方交会说实话,我也不知道叫“后方交会”是否准确,因为这个名字一般是指:在全站仪平面测量时,全站仪自由设站,通过测量并输入测站外两个已知点的平面坐标,从而完成设站的工作。
而这里是指全站仪在高程测量前,全站仪自由设站,通过测量测站外一个已知高程点,再通过全站仪相关的设置,从而完成全站仪高程测量设站的工作。
我们还是继续对照着这张老图进行分析:方法三:对边测量方法三的测量方法是一个纯粹的高差测量,操作也相当简单:全站仪架设在任意位置,不做任何高程测量的设置(即测站高程、仪器高、棱镜高均使用仪器内存值),分别对两个点测量其三角高差dZ(要保证棱镜高度不变),两者之差即为两点之高差,跟水准测量的后视减前视相反,这里应该是前视减后视。
其测量原理,在方法一中已经验证,在此不再赘述。
各种方法的适用情况:方法都出来了,都有测量原理,都是可行的,如果硬要说哪种方法好,本身这个问题就是个伪问题,因为每种方法各有优势,如果不结合实际情况,便不能确定到底哪种方法要好。
全站仪的测量原理方法
全站仪是一种综合了电子、光学和计算机技术的现代测量仪器,常用于测量地面上各种工程项目的位置、高程和角度。
其测量原理和方法如下:
1. 角度测量原理:全站仪通过内置的光学系统和测角传感器,利用测量仪器的水平仪和垂直仪确保仪器的水平和垂直方向,然后使用测角仪测量目标点与仪器观测点之间的水平角和垂直角。
2. 距离测量原理:全站仪利用光学原理,通过发射和接收红外或激光光束,测量仪器到目标点之间的距离。
测量时,仪器发射光束到目标点,光束被反射回仪器,并通过测量仪器内部的时间差或相位差计算出目标点与仪器的距离。
3. 高程测量原理:全站仪通过水平仪将仪器调整到水平状态,利用距离测量原理测量目标点与仪器的水平距离,同时使用仪器内部的气泡水平仪或电子水平仪测量目标点的高程差。
测量方法:
1. 准备工作:设置全站仪的基准点和测站点,校验仪器的水平和垂直仪,并进行仪器校准和调整。
2. 角度测量:将全站仪对准目标点,通过观察和读取仪器上的角度显示监测仪器与目标点之间的水平角和垂直角。
3. 距离测量:根据需要,选择红外或激光测距模式,通过观察和读取仪器上的距离显示测量目标点与仪器之间的距离。
4. 高程测量:利用水平仪将仪器调整到水平状态,观察并读取仪器上的高程显示,记录目标点的高程差。
5. 数据记录和处理:将测量的角度、距离和高程数据记录下来,并使用计算机软件处理和分析数据。
6. 结果输出:根据测量需求,生成测量结果报告、图纸和图表等输出。

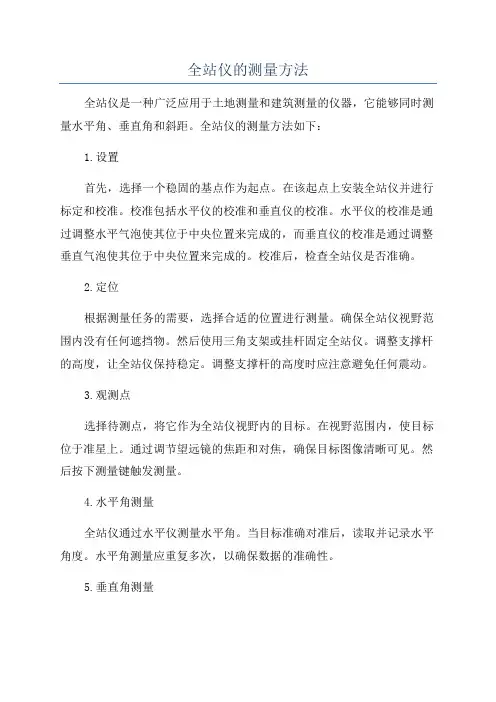

全站仪的测量方法全站仪是一种广泛应用于土地测量和建筑测量的仪器,它能够同时测量水平角、垂直角和斜距。
全站仪的测量方法如下:1.设置首先,选择一个稳固的基点作为起点。
在该起点上安装全站仪并进行标定和校准。
校准包括水平仪的校准和垂直仪的校准。
水平仪的校准是通过调整水平气泡使其位于中央位置来完成的,而垂直仪的校准是通过调整垂直气泡使其位于中央位置来完成的。
校准后,检查全站仪是否准确。
2.定位根据测量任务的需要,选择合适的位置进行测量。
确保全站仪视野范围内没有任何遮挡物。
然后使用三角支架或挂杆固定全站仪。
调整支撑杆的高度,让全站仪保持稳定。
调整支撑杆的高度时应注意避免任何震动。
3.观测点选择待测点,将它作为全站仪视野内的目标。
在视野范围内,使目标位于准星上。
通过调节望远镜的焦距和对焦,确保目标图像清晰可见。
然后按下测量键触发测量。
4.水平角测量全站仪通过水平仪测量水平角。
当目标准确对准后,读取并记录水平角度。
水平角测量应重复多次,以确保数据的准确性。
5.垂直角测量全站仪通过垂直仪测量垂直角。
将目标准确对准后,读取并记录垂直角度。
垂直角测量也应重复多次,以确保数据的准确性。
6.斜距测量当水平角和垂直角测量完成后,全站仪利用距离测量仪测量斜距。
通过测量仪上的测距键触发测距。
当测距完成后,读取并记录测量到的斜距。
7.数据处理测量完成后,将测量数据导入计算机或数据处理软件进行进一步处理。
根据需要,可以进行坐标计算、数据筛选和测量结果的分析。
每一次测量完成后,应对全站仪进行清洁,并将其放置在适当的位置以保证其安全和保护。
总结:全站仪的测量方法包括设置、定位、观测点、水平角测量、垂直角测量、斜距测量和数据处理。
这些步骤需要仔细操作,以确保测量的准确性和可靠性。
此文转自他人,仅供学习参考。

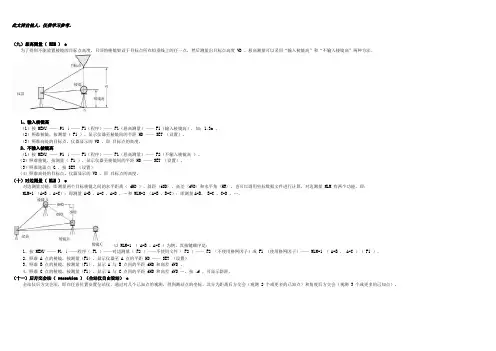

(九)悬高测量( REM ) *为了得到不能放置棱镜的目标点高度,只须将棱镜架设于目标点所在铅垂线上的任一点,然后测量出目标点高度 VD 。
悬高测量可以采用“输入棱镜高”和“不输入棱镜高”两种方法。
1、输入棱镜高(1)按 MENU ——P1 ↓—— F1(程序)—— F1(悬高测量)—— F1(输入棱镜高),如:1.3m 。
(2)照准棱镜,按测量( F1 ),显示仪器至棱镜间的平距 HD —— SET (设置)。
(3)照准高处的目标点,仪器显示的 VD ,即目标点的高度。
2、不输入棱镜高(1)按 MENU ——P1 ↓—— F1(程序)—— F1(悬高测量)—— F2(不输入棱镜高)。
(2)照准棱镜,按测量( F1 ),显示仪器至棱镜间的平距 HD —— SET (设置)。
(3)照准地面点 G ,按 SET (设置)(4)照准高处的目标点,仪器显示的 VD ,即目标点的高度。
(十)对边测量( MLM ) *对边测量功能,即测量两个目标棱镜之间的水平距离( dHD )、斜距 (dSD) 、高差 (dVD) 和水平角 (HR) 。
也可以调用坐标数据文件进行计算。
对边测量 MLM 有两个功能,即:MLM-1 (A-B ,A-C):即测量 A-B ,A-C ,A-D ,…和 MLM-2 (A-B ,B-C):即测量A-B, B-C ,C-D ,…。
以 MLM-1 ( A-B ,A-C )为例,其按键顺序是:1、按 MENU ——P1 ↓——程序( F1 )——对边测量( F2 )——不使用文件( F2 )—— F2 (不使用格网因子)或 F1 (使用格网因子)—— MLM-1 ( A-B , A-C )( F1 )。
2、照准 A 点的棱镜,按测量(F1),显示仪器至 A 点的平距 HD —— SET (设置)3、照准 B 点的棱镜,按测量(F1),显示 A 与 B 点间的平距 dHD 和高差 dVD 。
全站仪⼋⼤测量⽅法1、⾼程测量1、仪器任意置点,但所选点位要求能和已知⾼程点通视。
2、⽤仪器照准已知⾼程点,测出V的值,并算出W的值。
(此时与仪器⾼程测定有关的常数如测站点⾼程,仪器⾼,棱镜⾼均为任⼀值,施测前不必设定。
)3、将仪器测站点⾼程重新设定为W,仪器⾼和棱镜⾼设为0即可。
4、照准待测点测出其⾼程。
2、⽔平⾓测量1、按⾓度测量键,使全站仪处于⾓度测量模式,照准第⼀个⽬标。
2、设置A⽅向的⽔平度盘度数为0°00´00'。
3、照准第⼆个⽬标B,此时显⽰的⽔平度盘度数即为两⽅向的⽔平夹⾓。
4、⽤于测量⽔平⾓的仪器,必须具备⼀个能置于⽔平位置⽔平度盘,且⽔平度盘的中⼼位于⽔平⾓顶点的铅垂线上。
3、坐标测量1、设定测站点的三维坐标。
2、设定后视点的坐标或设定后视⽅向的⽔平度盘读数为其⽅位⾓。
当设定后视点的坐标时,全站仪会⾃动计算后视⽅向的⽅位⾓,并设定后视⽅向的⽔平度盘读数为其⽅位⾓。
3、设置棱镜常数。
4、设置⼤⽓改正值或⽓温、⽓压值。
5、量仪器⾼、棱镜⾼并输⼊全站仪。
6、照准⽬标棱镜,按坐标测量键,全站仪开始测距并计算显⽰测点的三维坐标。
4、后交会测量全站仪安置在某⼀待定点上,通过对两个以上的已知点处棱镜进⾏观测,并输⼊各已知点三维坐标及仪器⾼和棱镜⾼后,全站仪即可显⽰待定点的三维坐标。
5、放样测量1、将要测设的⾓度和边长(或坐标值)输⼊全站仪。
2、在放样过程中仪器显⽰⾓度和边长的实测值与放样值之差,根据显⽰的偏离值及符号调整棱镜位置,直⾄偏离值为零,此时棱镜所处位置即为要测设的点位。
4、有的电⼦全站仪还可通过图形显⽰棱镜上下左右前后的移动⽅向。
6、悬⾼测量1、要测量某些不能设置反射棱镜⽬标(⾼压电线、桥梁桁架)的⾼度时,可在⽬标正上⽅或正下⽅处安置棱镜,输⼊棱镜⾼V。
2、瞄准棱镜并观测后,在瞄准⽬标,仪器即可显⽰⽬标的⾼度H。
7、对边测量如图:分别瞄准两个⽬标点处的棱镜并观测后,仪器即可显⽰出两个棱镜之间平距(dHD)、斜距(dSD)、⾼差(dVD)。
全站仪测量原理及操作方法步骤全站仪是一种用于测量地面点的仪器,它结合了测角仪和测距仪的功能,具有高精度和高效率的特点。
全站仪测量原理基于三角测量原理和电子测距原理,通过测量角度和距离来确定地面点的位置和坐标。
全站仪的操作方法步骤如下:1. 设置基准点:在进行测量之前,需要选择一个基准点作为参考点。
基准点可以是已知坐标的点,也可以是通过其他测量方法得到的点。
将全站仪放置在基准点上,并进行水平调整。
2. 安装反光镜:在需要测量的点上安装反光镜,反光镜的位置应该与地面点的位置相对应。
反光镜是全站仪进行测量的目标,通过反射光线来测量角度和距离。
3. 操作全站仪:打开全站仪的电源,进入测量模式。
全站仪一般有触摸屏或键盘,通过操作界面选择测量模式和参数设置。
4. 定位目标点:将全站仪对准目标点,通过望远镜观察目标点,并使用调焦手轮调整清晰度。
当目标点对准中心十字线时,按下测量按钮进行测量。
5. 测量角度:全站仪会自动测量目标点与基准点之间的水平角度和垂直角度。
测量结果以角度值的形式显示在屏幕上。
6. 测量距离:全站仪会向目标点发射一束红外线,反射回来后通过计算时间差来确定距离。
测量结果以距离值的形式显示在屏幕上。
7. 计算坐标:通过测量的角度和距离,结合基准点的坐标,可以计算出目标点的坐标。
全站仪会自动进行坐标计算,并将结果显示在屏幕上。
8. 记录数据:将测量结果记录下来,可以使用纸质记录或电子记录方式。
记录下的数据可以用于后续的地图制作、工程设计等。
9. 移动测量:如果需要测量其他点,可以将全站仪移动到新的位置,重复以上步骤进行测量。
在移动测量时,需要保持全站仪的水平和稳定,以确保测量的准确性。
10. 数据处理:在测量完成后,可以对测量数据进行处理和分析。
常见的数据处理方式包括坐标计算、误差分析、图形显示等。
全站仪是现代测量技术中常用的仪器之一,它在土地测量、建筑工程、道路设计等领域具有广泛的应用。
通过了解全站仪的测量原理和操作方法,可以更好地进行测量工作,并提高测量的准确性和效率。
全站仪坐标测量方法全站仪是一种可以实现测量水平角、垂直角和斜距等参数的工具。
在进行全站仪坐标测量时,我们首先需要进行设备的标定和设置,然后根据测量的需要选择合适的测量方法。
下面是一种常用的全站仪坐标测量方法的详细步骤:1.设备标定和设置首先,我们需要将全站仪放置在一个稳定的位置,并使用调平仪将其调平。
接下来,使用设备自带的标志板进行水平和垂直标定,确保仪器的准确度。
然后,根据需要设置测量的单位(如度、分、秒或度/分/秒)以及仪器的工作模式(如水平角、垂直角或斜距测量)。
2.站点安装在进行坐标测量前,我们需要选择测量站点。
站点的选择应该满足以下几个条件:位置稳定,能够清晰地观测到目标点,距离目标点适中(以获得较高的测量精度),并且在测量的整个过程中可以保持不变。
3.观测目标点在进行坐标测量时,我们需要准确地观测目标点。
这可以通过两种方法实现:直接观测和间接观测。
直接观测:在直接观测方法中,全站仪直接对目标点进行观测。
为了保证准确性,我们通常需要观测目标点的多次读数,并取平均值。
间接观测:在间接观测方法中,我们通过观测辅助点来间接观测目标点的位置。
在进行间接观测时,我们首先测量辅助点的坐标,然后通过辅助点和目标点之间的距离和角度关系计算目标点的坐标。
4.数据处理在观测完成后,我们需要对测得的数据进行处理以得到目标点的坐标。
数据处理可以通过以下几个步骤完成:a.转换坐标系统:将测得的水平角和垂直角转换为笛卡尔坐标系中的坐标。
b.线性化:根据已知点的坐标计算目标点的坐标。
c.误差校正:根据仪器的标定误差和观测误差对测得的数据进行校正,以提高测量精度。
d.数据平差:根据不同的观测方程和平差方法对数据进行平差,以得到更为准确的坐标值。
5.结果输出最后,我们将处理后的结果输出。
结果可以以多种形式呈现,如表格、图表或CAD图纸等。
此外,我们还可以将结果导入到其他软件中进行进一步的分析和应用。
总结:全站仪坐标测量是一种精密的测量技术,通过以上几个步骤可以获得目标点的准确坐标。
全站仪测量方法
全站仪测量法是一种用于测量地形特征和测绘地形图的测量方法。
它
是一种技术复杂的信息采集系统,可以快速、精确地进行地形特征、
建筑物、水体和其他地貌特征的测量、报告和映射。
它利用一系列精
密仪器、例如激光测距仪、电子罗盘等,可以进行高精度的角度和距
离测量,可以使测量项目的精度达到厘米级别,可以方便地实现大范
围的总体测量,并将测量的结果绘制成精确的地形图。
全站仪测量法的基本原理是利用激光测距仪和电子罗盘定位仪进行角
度和距离的精确测量,以获得所需的测量数据。
激光测距仪由发射激
光和探测激光组成,它们通过发射激光来测量距离,然后通过探测激
光来获取距离,从而实现精确的距离测量,精度可达到厘米级别。
而
电子罗盘又是一种高精度的测量仪器,可以用来测量方位角,是测量
距离和方位角的关键组件。
随后,测量数据会被传输到电脑上,电脑程序会根据所获得的角度和
距离数据进行计算,以获得测量的结果,并将他们画成地形图。
最后,这些测量数据和地形图可以被用于空间数据应用系统,以改善地形和
环境的管理。
总的来说,全站仪测量法是一种准确、高效的测量方法,可以用来快
速收集测量数据,从而使测量结果达到精确程度,是地形特征信息收集、测量、管理和研究的有效工具。
全站仪水准测量方法全站仪水准测量方法可是个挺有趣又很实用的东西呢。
全站仪水准测量的步骤啊,那可得好好讲讲。
第一步就是安置全站仪啦,这就像给一个聪明的小助手找个安稳的家一样重要。
要选择一个平坦、开阔的地方,稳稳地把全站仪架起来,可别让它摇摇晃晃的,就像你搭积木的时候得把地基打牢呀。
然后呢,进行对中整平,这一步可不能马虎,就像给这个小助手调整好姿势,让它能准确地看东西。
接下来就是量取仪器高啦,这就好比知道这个小助手有多高,得精确测量呢。
再然后就是瞄准后视点,这就像小助手在找一个远方的目标,眼睛得看准喽。
观测并记录后视点的高程等数据,这数据可珍贵着呢。
之后再瞄准前视点,同样要非常精准,就像射箭得射中靶心一样。
注意事项也不少呢。
在安置全站仪的时候,地面要是不平整,哎呀,那可就糟了,就像让一个人站在晃动的船上干活儿,肯定干不好。
量取仪器高的时候要是量错了,那简直就是一个大灾难,就像厨师做菜放错了盐一样。
在瞄准的时候,要是手抖或者视线有遮挡,那测量结果肯定就不准确啦,这多让人懊恼啊。
全站仪水准测量过程中的安全性和稳定性可是非常关键的。
仪器要是架得不稳,就像高楼大厦没有打好根基,随时可能倒掉,这多可怕呀。
而且在测量的时候,周围要是有太多人走来走去,不小心撞到仪器,那可就完了,就像你辛辛苦苦搭建的积木城堡被人一脚踢倒一样让人生气。
所以呢,要保证仪器的稳定,周围环境也要相对安全。
它的应用场景可广泛啦。
在建筑工程中,就像一个无声的指挥官,告诉大家哪里高了哪里低了。
比如盖大楼的时候,它能准确测量不同地方的高程,确保大楼的每一层都在正确的高度上,这多厉害呀。
在道路工程中也是一样,就像一个精确的导航员,让道路平整顺畅。
那它的优势是什么呢?它测量速度快呀,就像一阵旋风,很快就能把数据测出来。
而且精度也比较高,这就像神枪手一样,每次都能命中目标。
实际案例嘛,就说那个XX建筑工程吧。
以前没有用全站仪水准测量的时候,测量高程老是出问题,大楼盖得歪歪扭扭的,大家都很头疼。
全站仪测量坐标的方法
全站仪是一种测量仪器,可用于测量地面上的点的水平和垂直位置。
测量过程涉及到从一个已知点到相邻未知点的测量距离和角度。
使用全站仪测量坐标的方法如下:
1. 建立控制点
在开始任何测量之前,必须建立一个已知的控制点。
该控制点可以是一个已知的标记点或物体,例如一个钢钉、控制点块或标记墙。
该点的地理坐标必须被知道和记录下来。
2. 建立目标点
测量需要测量到的目标点。
这些目标点可以是任何在测量区域内的地面点。
识别目标点需要的方法包括采用标记杆、印记墙或通过既定的坐标和能量测距器直接命名目标点。
3. 建立仪器
使用固定三角支架架设仪器。
在固定仪器时,确保仪器的底面垂直于工作面地面而且正确对准控制点。
4. 标定仪器
点校验,完成之后标记点应在仪器显示器上显示。
5. 测量目标点
将仪器定位到目标点,并在显示器上读取水平和垂直角度。
应该记录下目标点的角度和仪器的位置。
6. 计算坐标
利用测量的距离和角度计算目标点的地理坐标。
这可以通过基于三角计算优化和在已知点位置上进行关键测试来完成。
总之,全站仪测量坐标的方法包括建立控制点和目标点、建立仪器、标定仪器、测量目标点以及计算坐标。
当这些步骤按照正确的顺序完成时,可以准确地测量地面坐标。
第 1 页共6 页全站仪的测量方法全站仪简介:仪器面板外观和功能说明面板上按键功能如下:——进入坐标测量模式键,——进入距离测量模式键,ANG ——进入角度测量模式键,MENU ——进入主菜单测量模式键,ESC ——用于中断正在进行的操作,退回到上一级菜单,POWER——电源开关键,——光标左右移动键,▲▼——光标上下移动、翻屏键,F1 、F2 、F3 、F4 ——软功能键,其功能分别对应显示屏上相应位置显示的命令,1---9 代表数字字母键,其功能分别对应输入数字与其下面所对应的字母。
显示屏上显示符号的含义:V ——竖盘读数;HR ——水平读盘读数(右向计数);HL ——水平读盘读数(左向计数);HD ——水平距离;VD ——仪器望远镜至棱镜间高差;SD ——斜距; * ——正在测距;N ——北坐标,x ;E ——东坐标,y ;Z ——天顶方向坐标,高程H 。
测站点:仪器对中器对准的点就是测站点。
(例图B:测站点C)后视点:仪器用来确定现场北方向的点就是后视点。
(例图B,已知点A,当用全站仪望远镜瞄准A点后,就是确定了仪器所对的北方向为N1方向。
)放样点:只知道图纸上坐标,而不知道现场位置,需要把坐标所对应的位置在现场标定出来的点就是放样点。
(例图B,放样点P1)全站仪坐标表示跟图纸坐标对应关系:N(北坐标) —X ,E(东坐标)--Y ,Z(天顶方向坐标)—标高。
测站点和后视点必须满足的条件:知道两个点的现场位置和坐标,两点之间必须相互看得见。
全站仪的两个最基本的功能:放样和数据采集。
放样:已知现场两个点的位置和坐标:把知道坐标而不知道现场位置的点在现场的位置标定出来的工作就是放样。
{ 如图B所示,我们已知点A和点C两点在现场的位置和坐标,还知道P1点的坐标,我们可以通过在C点架设全站仪作为测站点,在A点放置棱镜作为后视点,瞄准A点后,把在全站仪上把角度差dHR 调为零,再指挥跑棱镜者在C到P1的连接线上前后移动,直到距离差dHD为零时,棱镜杆尖所对的点即是放样点P1的现场位置。
