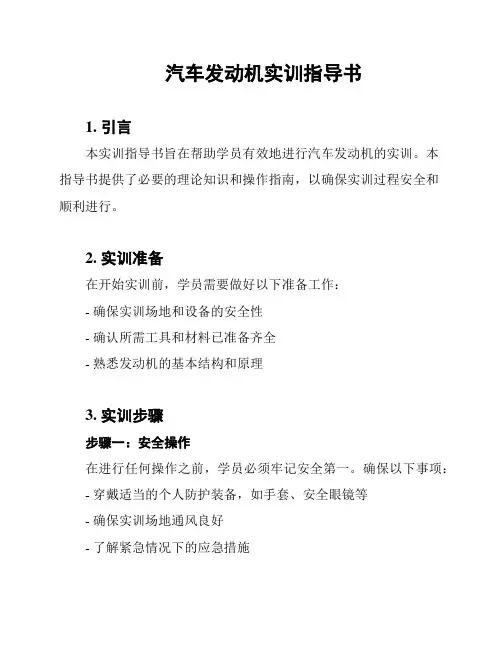

汽车发动机实训指导书
1. 实训目的
本实训旨在帮助学生掌握汽车发动机的基本原理、结构和工作原理。
通过实际操作，学生将能够理解和熟练掌握发动机的各个部件，并能够进行常见故障的排查和维修。
2. 实训内容
2.1 发动机原理
- 研究发动机的工作循环和基本原理
- 了解发动机的结构和主要部件
2.2 发动机组装与拆卸
- 研究发动机组装和拆卸的操作流程
- 通过实际操作，练发动机的组装和拆卸技巧
2.3 发动机调整与检测
- 研究发动机的调整和检测方法
- 掌握发动机的点火系统调整和燃油系统调整技术
- 研究使用专业设备进行发动机故障诊断和检测
3. 实训安全注意事项
- 实训期间必须穿戴好个人防护装备，包括安全帽、防护眼镜和手套
- 遵守实训场所的安全规定，禁止随意操作或触摸设备
- 禁止在实训区域内吸烟、吃东西或乱丢垃圾
- 注意保持实训场地的整洁，禁止乱堆放工具和材料
4. 实训评估与考核
本次实训将根据学生的实操操作能力、理论知识掌握程度、实训纪律等方面进行评估和考核。
请学生按照实训指导书的要求认真研究和参与实训，以取得良好的成绩。
以上为汽车发动机实训指导书的主要内容概述，希望能够对学生的实训活动提供有效的指导。
任何有关实训的问题和困难，请随时向实训辅导员或实训教师咨询。
祝愿大家在实训中取得好成绩！。
交通与汽车工程学院《汽车发动机原理实验》实验指导书适用专业:热能与动力工程（汽车发动机）课程代码: 8235540学时: 16 学分: 1 编写单位:车辆动力工程系编写人:童勇审核人:曾东建审批人:孙仁云目录实验一发动机机械损失的测定（03027001*） (2)实验二四冲程发动机的负荷特性实验（03027002*） (6)实验三发动机的速度特性（03027003*） (8)实验四点火提前角调整特性（03027004*） (10)实验五柴油机调速特性实验（03027005*） (12)实验六发动机万有特性实验（03027006*） (14)实验七柴油机供油提前角调整特性实验（03027011*） (20)实验报告格式及要求 (22)主要参考文献 (22)附录1 内燃机进气状态及修正系数 (23)附录2 内燃机速度特性示范 (25)附录3 内燃机负荷特性示范 (26)附录4 内燃机万有特性示范 (27)附录5 柴油机调速特性示范 (28)注：根据实验室设备状况选作其中共计16学时实验。
实验一 发动机机械损失的测定（03027001*）一、实验目的和任务1、通过讲授和进行发动机机械效率的实际操作，熟悉常用的发动机测试设备，学会正确地操作，并懂得正确地进行发动机实验的方法。
2、掌握用灭缸法测定多缸发动机的机械效率。
二、实验仪器、设备及材料供实验用多缸柴油机（或汽油机）1台，测功机1台，油耗和转速测定装置1套、秒表、气压计、干湿球温度计、工具等各一套。
三、实验原理、步骤及注意事项（－）熟悉发动机实验用各项测试设备，结合课堂讲授，在教师和实验员的具体指导下，通过操作实践掌握：各项发动机测试设备的操作方法和注意事项；发动机实验程序，测试结果的整理和实验报告的制作。
（二）发动机机械损失的测定 可用下列方法测定发动机的机械损失：示功图法 从示功仪器录取气缸示功图，从中求出指示功率P i ，又从测功测得的有效扭矩T tq ，求得有效功率P e 值。
发动机原理试验指导书辛喆张学敏2006年3月目录前言 (1)试验一柴油机负荷特性试验 (8)试验二汽油机负荷特性试验 (9)试验三汽油机速度特性试验 (10)试验四柴油机调速特性试验 (11)试验五汽油机排气污染物的双怠速测量试验 (12)试验六柴油机自由加速烟度测量试验（滤纸式） (15)试验七柴油机自由加速烟度测量试验（不透光烟度法） (18)附录：发动机原理复习思考题 (20)前言1.概述1.1发动机性能试验的内容和目的根据不同的试验目的，发动机试验一般分为以下几种：1．新产品或强化、改进、变型、转厂生产的发动机性能及可靠性耐久性试验；2．产品出厂前的性能调整及定期抽查试验；3．商业贸易中的验收试验和各种研究性试验等。
发动机性能试验包括发动机的各种特性（如负荷特性、速度特性、调速特性、万有特性等）试验、起动性能试验、各缸工作均匀性试验和机械效率的测定等。
内燃机的新产品或改进后的产品都应进行全面的性能测定，以考核其性能指标是否达到设计或改进的要求。
试验应按照国家标准的规定进行。
1.2 试验条件1. 试验前制造厂应提供内燃机必要的技术文件。
2. 试验前内燃机允许按制造厂规定进行磨合。
3. 除另有协议外，试验应在制造厂试验台或主管部门指定的试验中心进行。
4. 除另有协议，试验用燃油和机油应按照内燃机使用说明书规定，质量要求应符合有关石油产品标准的规定。
燃油中不得加消烟剂。
5. 试验时，内燃机必须装有符合专业标准规定的附件。
6. 与传动装置（如液压机构，换向机构）制成一体或带有发电机的内燃机不能分开试验外，一般只对内燃机本身单独进行试验。
7. 试验时，不得对内燃机进行调整（因试验条件和项目要求需要调整者除外）。
8. 试验时，内燃机的燃油、机油和冷却介质的温度应按专业标准或产品使用说明书规定。
1.3试验和检查项目内燃机的试验和检查项目由各专业标准规定，无规定时，可参照表1。
注：①符号说明：√——推荐进行的项目；×——可不进行的项目；▽——按需要选定进行的项目。
一、发动机试验的一般常识（一）试验前的准备1．了解试验目的；2．熟悉试验项目程序、试验方法、工况选定以及要求记录的项目；3．熟悉试验所用的仪器名称、规格、精度、安装方法；4．了解试验用燃油、润滑油牌号；5．明确水温、油温、排气温度的控制范围。
（二）试验中的注意事项1．试验中，应使发动机保持一定的热力状态，特别是影响发动机性能的参数，如：水温、油温，一般情况下保持在80~90℃为宜；2．发动机必须在工况稳定后方可测量记录参数，各参数测量同时进行。
主要参数，如油耗、转速、转矩等。
（三）操作注意事项1．起动前，应检查机油油量、燃油量及供水系统是否正常，各仪表是否正常；2．起动后，发动机怠速运转暖机，检查机油压力是否正常，发动机是否漏油、漏水、漏气，是否有异常声音，待油温、水温达到要求值后开始进行试验；3．调节工况时，加速、加载、减速、减载速度不要太快；4．运转中，注意测试仪表的指示，倾听发动机的运转声音，观察发动机外观，发现不正常现象应及时采取措施；5．停机时应缓慢卸掉负荷，再低速运转一段时间，待机油温度降至50℃以下后再停机；6．操作及在发动机周围活动时，应避开排气管、涡轮壳等高温区以防烫伤，在发动机运转时不要在其侧面停留。
（四）整理试验报告试验报告应该包含以下内容：1．试验目的、试验日期、试验概况等；2．试验所用仪表、仪器情况；3．试验所用发动机的主要技术规格，试验所用油料、附件及发动机有关调整参数，环境状况等；4．试验结果与分析。
试验结果用表格、曲线及文字三种形式表示，曲线绘制时，按以下步骤进行：(1) 数据整理及列表；(2) 选择横坐标与纵坐标及比例尺，曲线应占到图面的2/3以上，注意曲线要直观、美观，坐标要标注物理量名称、符号及单位；(3) 对不同参数测量值，可分别用“·”、“╳”、“△”、“⊙”等表示各点；(4) 用圆滑地曲线连接同一参数的不同点；(5) 对各曲线及符号要加以说明。
![汽车发动机常见维修项目实训教材 (15)[12页]](https://img.taocdn.com/s1/m/98b8c49059eef8c75ebfb36d.png)
《发动机原理》实验指导书王丽编华南理工大学广州学院汽车工程学院教学实验中心实验一汽油机速度特性试验一、实验目的与要求汽油机速度特性实验是车辆工程和汽车服务工程专业课程教学实验，本实验指导书是根据《发动机原理》教学计划制定的，为帮助学生更好的理解、巩固和掌握汽油机速度特性。
以巩固和加强课堂所学知识，培养实践技能和动手能力，提高分析问题和解决问题的能力和技术创新能力。
通过本实验应达到以下基本要求:1．熟悉电涡流测功机的结构原理；2．熟悉发动机台架控制系统、冷却系统及辅助系统；3. 掌握汽油发动机转速、扭矩、进气流量、燃油消耗率（量）等的测定方法及发动机有效功率的计算方法；4．学会对实验数据进行处理，对实验结果进行分析，绘制速度特性曲线图；5. 掌握汽油发动机外特性、部分速度特性规律。
二、实验内容1. 通过学生自己操作仪器设备，了解仪器设备的工作原理以及实验方法和步骤；2. 部分速度特性实验；3. 外特性速度特性实验。
三、实验原理发动机工况就是发动机运行或工作的状况，转速和负荷是发动机运转过程中确定工况的两个主要运行参数。
发动机性能主要指动力性、经济性、排放性能、可靠性和耐久性。
要了解汽车在各种工况下的性能和变化规律以及在某一工况下运行的可能性和适应性，就必须研究发动机的性能随工况的变化规律。
发动机速度特性是汽油机节气门（油门）开度固定不动，主要性能指标（有效功率、转矩、耗油率、每小时耗油量等）随转速变化的关系规律。
当汽车沿阻力变化的道路行驶时，若驾驶员将油门踏板位置保持一定，发动机转速会因路况的改变而发生变化，这时发动机即沿速度特性工作。
节气门保持全开，所测得的速度特性称为外特性；节气门部分开启时所测得的速度特性称部分速度特性。
四、实验用仪器设备发动机台架试验系统五、实验方法与步骤（一）实验方法1、测量数据时的发动机运行速度与选定转速相差不应超过1%或±10r/min，发动机运行状态稳定1min后，方可进行试验测量。
《发动机原理》课程实验指导书彭辅明袁守利编汽车工程学院2011年10月前言1.实验总体目标、任务与要求1、巩固所学的理论知识、加深对内燃机性能实验的认识和了解。
2、掌物内燃机性能试验和某些专项试验的试验方法。
3、了解内燃机试验台架的基本组成和常用测试仪表的结构及其工作原理，并掌物其使用方法。
4、掌物对实验数据进行处理以及对实验结果进行分析的基本方法。
2.适用专业热能与动力工程、车辆工程、汽车服务工程3.先修课程《发动机构造》、《热能与动力机械测试技术》。
4.实验项目与学时分配（见表一）5. 实验改革与特色通过学生在实验过程中的实际操作，培养学生的实验技能和实际动手的能力，进一步加深对理论知识的掌物和理解。
实验一发动机速度特性一、实验目的1、掌物发动机速度特性的试验方法。
2、学会对实验数据进行处理，对实验结果进行分析；并绘制发动机速度特性曲线图。
二、实验条件1、4A91汽油发动机（Pemax=88kw/6000r/min）一台2、CW150型电涡流测功机一台3、FST2S发动机数控试验台一台3、FCM-D油耗测量仪一台4、温度计一只5、大气压力计一只6、93＃乙醇汽油 20升三、实验原理发动机速度特性：在发动机油门开度一定（部分开度或全开）的情况下，研究其功率Pe、扭矩Ttq、耗油量B及燃油消耗率be与转速n之间的关系。
四、实验内容和要求1、调整测功机负荷及指挥全组协调动作，一人；测功机负荷的调整应均匀、准确，尽量避免大幅度增加或减小测功机负荷，造成发动机的转速剧烈波动。
2、调节、监视发动机油门，一人；当发动机出现异常情况时应立即减小或关闭发动机油门。
3、测量发动机转速和油耗，一人；测量转速时，应注意转速的上下波动情况，当转速的波动值超过±20r/min，该组实验数据应视为无效并重做。
4、调节，监视发动机冷却水出水温度，一人；保持发动机冷却水出水温度稳定在80±5℃范围内，出现气阻现象（无冷却水排除或冷却水出水温度超过100℃），应立即报告，以便及时停机。
《发动机原理》课程实验教学大纲课程名称：发动机原理课程编号：0503000804课程类型：学科专业课实验课程性质：非独立设课总学时/学分：48/3 实验学时： 8应开实验学期：第5学期、第６学期（技本）先修课程：汽车构造适应专业：汽车维修工程教育、交通运输制订日期：2006年12月一、课程简介本课程是汽车维修工程教育、交通运输专业一门主要学科专业课，本课程主要讲述车用内燃机（汽油机和柴油机）的原理和使用性能，主要内容包括：工程热力学基础、发动机工作循环及性能指标、发动机的换气过程、燃烧的基础知识、汽油机混合气形成与燃烧、柴油机混合气形成与燃烧、发动机的废气涡轮增压、发动机特性等。
二、课程实验目的通过对内燃机的示功图、喷油泵性能、速度特性和负荷特性实验，使学生了解内燃机的实际工作情况和使用性能，掌握通过实验获取内燃机特性曲线的方法，进一步加深他们对这部分知识的理解，并培养学生实际操作能力和独立分析问题的能力。
三、实验基本要求与方式1、基本要求实验前：实验指导教师应确保实验仪器、实验发动机工作状态良好；检查油、水、电情况；了解实验的内容、方法；对学生讲解实验注意事项。
参加实验的学生应认真预习实验指导书，熟习实验的内容、方法和注意事项，并作好记录的准备。
实验中：实验指导教师对实验的过程和操作方法进行指导；学生要遵守实验室的相关规定，严格按实验指导书的步骤进行操作，作好实验记录。
实验后：关好仪器和发动机，检查油、水、电，分析实验数据，写出实验报告。
2、实验验方式发动机工作正常，在指定工况下，测试发动机相应的性能指标。
在指导教师指导下,学生独立完成。
四、实验报告实验结束后，每个学生要独立完成一份实验报告，实验教师对实验报告要进行认真批改，写出评语。
实验报告包括以下内容：１．实验名称、专业班级、姓名、同组人员姓名、实验台号、实验日期、环境温度、湿度和大气压力；２．列出实验用工具、仪器、设备的名称和编号；３．写出实验项目名称和实验步骤；４．对实验结果、实验过程进行分析和研究，得出相应的结论；５．完成实验教师提出的需要实验后的思考和解答的问题；６．对本次实验进行小节，包括实验的收获、体会、建议和要求。
实验一发动机总体构造及常用工具的认识一、实验目的1、了解常用工具和量具的种类和作用；2、掌握常用工具和量具的正确使用方法；3、认识往复活塞式发动机的整体结构；4、认识两大机构和五大系统的组成、主要部件的名称、安装位置；5、熟悉曲柄连杆机构和配气机构主要机件的装配关系和运动情况；6、理解发动机常用术语。
二、实验设备和工具各种扳手、活塞环装卸钳、气门弹簧装卸钳、千斤顶、黄油枪；钢板尺、游标卡尺、外径千分尺、百分表、量缸表、塞尺；完整的汽车发动机模型、丰田8A 发动机、夏利2000型轿车。
三、实验内容1、讲解拆装工具的作用和使用方法；2、讲解常用量具的使用方法和读数原理；3、介绍发动机的作用；4、对应可以运动的发动机模型，讲解发动机的总体构造和工作原理；5、对应发动机模型和实物，讲解发动机主要部件的名称和安装位置；6、对应发动机模型和实物，讲解发动机常用术语，夏利2000型轿车8A发动机性能参数如附表1所示。
四、实验要求1、针对所讲授的实验内容，能完全理解并掌握。
2、每位同学可以实际操作各种扳手；3、对各种量具进行正确的读数；4、通过实验内容的讲授，针对夏利2000型轿车，可以自行解决以下问题：（1）判断出该发动机的位置和形状；（2）判断出该发动机气缸排列方式和气缸数；（3）判断出该发动机的冷却方式；（4）判断出发动机的前和后端，及发动机旋转方向；五、思考题发动机的位置在车上主要有哪几种形式？附表1夏利2000型轿车8A发动机性能参数表实验二气缸内径的测量一、实验目的1、掌握游标卡尺、千分尺、内径量表的使用方法。
2、能够使用内径量表（量缸表）测量出气缸内径并进行圆度和圆柱度的计算。
二、实验设备及工量具1、设备汽车发动机1台，2、工量具游标卡尺、千分尺、内径量表（量缸表）各一个。
三、试验内容气缸磨损的检查。
四、实验操作及步骤气缸磨损（圆度、圆柱度）的检查气缸磨损检验的工艺流程：1、安装量缸表（1）根据汽缸直径的尺寸，选择合适的接杆装入量缸表的下端。
