华中世纪星数控车床对刀及刀补值的设置方法华中世纪星数控车床对刀及刀补值的设置方法1. 刀具补偿值设置(F4)在主操作界面下，按F4键进入刀具补偿功能子菜单。
命令行与菜单条的显示如图1-9所示。
图1-9 刀具补偿功能主菜单刀具补偿分为刀具的几何补偿和刀具的半径补偿。
T代码指定刀具的几何补偿(偏置补偿与磨损补偿之和)，其后的4位数字分别表示选择的刀具号（前两位数字）和刀具偏置补偿号（后两位数字）。
补偿号可以和刀具号相同，也可以不同，即一把刀具可以对应多个补偿号(值)。
刀具补偿号为00表示补偿量为0，即取消补偿功能。
G40、G41、G42指定刀具的半径补偿。
（1）刀偏数据设置(F4→F1)刀具的几何补偿包括刀具的偏置补偿和刀具的磨损补偿，刀具的偏置补偿有绝对刀具偏置补偿和相对刀具偏置补偿两种形式。
我们推荐采用绝对刀具偏置补偿。
在主操作界面下，按F4→F1进入刀具偏置编辑画面如图1-10所示。
图1-10 刀具偏置编辑车床编程轨迹实际上是刀尖的运动轨迹，但实际中不同的刀具的几何尺寸、安装位置各不相同，其刀尖点相对于刀架中心的位置也就不同。
因此需要将各刀具刀尖点的位置值进行测量设定，以便系统在加工时对刀具偏置值进行补偿。
我们采用试切法来设置绝对刀具偏置补偿值。
图1-11 绝对刀偏法刀具偏置补偿值如图1-11所示，刀具偏置值即机床回到机床零点时，刀架工作位上各刀刀尖位置相对工件零点的有向距离。
当执行刀具偏置补偿时，各刀以此值设定各自的工件坐标系。
机床到达机床零点时，机床坐标值显示均为零，整个刀架上的点可考虑为一理想点，故当各刀对刀时，机床零点可视为在各刀刀位点上。
我们通过输入试切直径、长度值，自动计算工件零点相对与各刀刀位点的距离。
其步骤如下：①用光标键将蓝色亮条移动到要设置刀具偏置值的行。
②用刀具试切工件的外径，然后沿Z轴方向退刀，在此过程中不要移动X轴。
③测量试切后的工件外径，如为ф25.26 ，然后将此值输入到刀偏表中“#××01”一行中“试切直径”一栏中并确认，设置好X偏置。
对刀的目的就是把你的机床坐标和你零件的坐标一样，这样才能开始加工工件，不然你不对刀的话，启动机床就会撞刀，因为你的机床坐标和工件坐标不一样。
对刀一般要遵循什么原则或者有什么要求呢?个人认为,具体要以工件零件图纸和工艺要求为根本! 在机械加工中,一般有基准重合原则,设计基准和工序基准重合。
深入理解数控车床的对刀原理关于操作者保持清晰的对刀思路、熟练掌握对刀操作以及提出新的对刀办法都具有指导意义。
对刀的实质是确定随编程而变化的工件坐标系的程序原点在仅有的机床坐标系中的方位。
当工件以及刀具都安装好后，用试切法对刀，可按下述步骤进行对刀操作：1）先进行回零操作（参考上面的回参考点）2）XY方向的对刀1.将工件通过夹具装在工作台上，装夹时，工件的四个侧面都应留出对刀的位置。
2.起动主轴中速旋转，快速移动工作台和主轴，让刀具快速移动到靠近工件左侧有一定安全距离的位置，然后降低速度移动至接近工件左侧。
3.靠近工件时改用微调操作(一般用0.01mm来靠近)，让刀具慢慢接近工件左侧，使刀具恰好接触到工件左侧表面(观察，听切削声音、看切痕、看切屑，只要出现其中一种情况即表示刀具接触到工件)，再回退0.01mm。
记下此时机床坐标系中显示的X坐标值，240.500等。
并把相对坐标清零。
4.沿Z正方向退刀，至工件表面以上，用同样方法接近工件右侧，记下此时机床坐标系中显示的X坐标值，如-60.400等。
并把相对坐标清零。
5.据此可得工件坐标系原点在机床坐标系中X坐标值为-60.400/2=-30.200。
除2后的相对坐标值为X方向中心点坐标值。
6.移动到中心点，清零。
7.输入相对的数据：设置-相对清零-X清零-G54-把机床实际坐标输进G54和工件坐标系的X.Y。
3）刀具的Z向对刀（两种方法）第一种方法：1.将刀具快速移至工件上方。
2.起动主轴中速旋转，移动工作台和主轴，让刀具移动到靠近工件上表面有一定安全距离的位置，然后降低速度移动让刀具端面接近工件上表面.3.靠近工件时改用微调操作(一般用0.01mm来靠近)，让刀具端面慢慢接近工件表面，使刀具端面恰好碰到工件上表面，再将Z轴再抬高0.01mm，记下此时机床坐标系中的Z值，如-140.400等，则机床坐标系中的Z坐标值为-140.400。
华中数控对刀过程（配图版）1、开机。
（总电源总闸，机床后侧电闸）2、机械回零。
（开机必须回零，否则运行程序时会报警）方法：预先用手轮将刀具停放在工件的中心正上方略高位置，按[回参考点]→按[+Z]→按[+X]→按[+Y]→机床一般会先快递再慢速接近回零位置→耐心等待[+Z][+X][+Y]零点灯全部亮起则完成回零工作。
3、对刀：2）同样方法对Y轴：碰后侧Y清零，碰前侧读数，移至除2处，再将Y清零。
3）对Z轴：第一步：[增量]灯亮用手轮将铣刀下移贴住工件上表面。
第二步：Z相对坐标清零确定。
4)G54抄数：按[坐标系设定F1]→[G54坐标系F1]→进入自动坐标系G54画面。
在坐标值中输入机床坐标系中的XYZ数值后enter回车。
5)G54确定。
按两次[返回F10]进入主菜单画面。
按[MDI F3]进入“MDI运行画面”。
按[单段]按钮灯亮，在“MDI运行”中输入“G54”按循环启动按钮。
则对刀完成。
此时可按[返回F10]进入主菜单画面，再[显示切换F10]，观察机床现在的机床坐标全部变成0。
如下图所示：6)对刀校验。
第一步，用手轮摇开铣刀（随意远离位置）。
第二步，在主菜单画面。
按[MDI F3]进入“MDI运行画面”。
按[单段]按钮灯亮，在“MDI运行”中输入“G1X0Y0F500”按循环启动按钮。
按[循环启动]。
这时刀具就会自动定位至工件中心正上方。
再输入Z6，按[循环启动]，停下主轴，用φ6通过一下。
看Z位置是否相符。
华中数控超程解除的方法：华中数控的Z轴行程开关很低，所以Z轴较易超程。
华中数控，机床超程后，会出现“急停”字样。
解决方法是：按[超程解除]键，等“急停”字样变成“复位”后，按住的[超程解除]键同时，转换成手动状态，再同时按住[起程解除]键和方向键（如-Z），直到超程解除。
超程后不需重新对刀，刀具的坐标位置是正确的。
关机，再开机也不需要重新对刀。
我校的华中数控存在的问题：1、面铣程序不可以走圆角，否则程序校验时出错一般显示为“XX行圆弧数据错”。

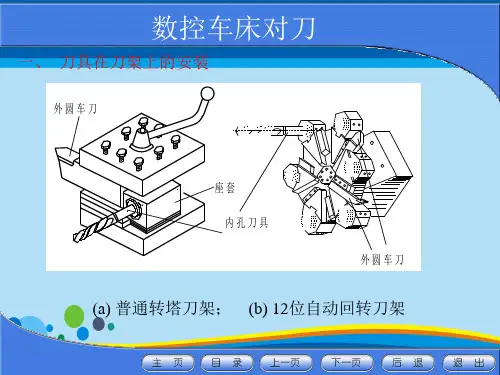

数控车床对刀方法一、对刀对刀的目的是确定程序原点在机床坐标系中的位置，对刀点能够设在零件上、夹具上或者机床上，对刀时应使对刀点与刀位点重合。
数控车床常用的对刀方法有三种：试切对刀、机械对刀仪对刀（接触式）、光学对刀仪对刀（非接触式），如图3-9所示。
⑺试切对刀法口机械对刀仪法G光学为刀仪法图3・9数控车床对刀方法1、试切对刀1）外径刀的对刀方法如图3-10所示。
Z向对刀如（a）所示。
先用外径刀将工件端面（基准面）车削出来；车削端面后，刀具能够沿X方向移动远离工件，但不可Z方向移动。
Z轴对刀输入：“ZO测量”。
X向对刀如（b）所示。
车削任一外径后，使刀具Z向移动远离工件，待主轴停止转动后，测量刚刚车削出来的外径尺寸。
比如，测量值为φ50.78mm,则X轴对刀输入：“X50.78测量2）内孔刀的对刀方法类似外径刀的对刀方法。
Z向对刀内孔车刀轻微接触到己加工好的基准面（端面）后，就不可再作Z向移动。
Z轴对刀输入：“ZO测量X向对刀任意车削一内孔直径后，Z向移动刀具远离工件，停止主轴转动，然后测量已车削好的内径尺寸。
比如，测量值为φ45.56mm,则X轴对刀输入：“X45.56测量”。
3）钻头、中心钻的对刀方法如图3-11所示。
图3J1钻头、中心钻对刀Z向对刀如（a）所示。
钻头（或者中心钻）轻微接触到基准面后，就不可再作Z向移动。
Z轴对刀输入：“ZO测量二X向对刀如（b）所示。
主轴不必转动，以手动方式将钻头沿X轴移动到钻孔中心，即看屏幕显示的机械坐标到“X0.0”为止。
X轴对刀输入：“XO测量二2、机械对刀仪对刀将刀具的刀尖与对刀仪的百分表测头接触，得到两个方向的刀偏量。
有的机床具有刀具探测功能，即通过机床上的对刀仪测头测量刀偏量。
3、光学对刀仪对刀将刀具刀尖对准刀镜的十字线中心，以十字线中心为基准，得到各把刀的刀偏量。
二、刀具补偿值的输入与修改根据刀具的实际参数与位置，将刀尖圆弧半径补偿值与刀具几何磨损补偿值输入到与程序对应的存储位置。
1．2 数控车床对刀与偏置、补偿应用1．2．1 数控车床坐标系及机床各点a机床零点与参考点不在同一点 b机床零点与参考点在同一点图8-2-1 机床坐标系中的各点1．数控车床原点及机床的坐标系数控车床一般这样规定坐标系：平行主轴线的运动方向取名Z轴方向，横滑座上导轨方向名为X轴方向，且规定刀架离开工件方向为正向。
如图8-2-1a，若数车生产厂把机床坐标零点设在主轴线与卡盘定位面之交点M，则建立了以M为原点的数控车床坐标系。
如图8-2-1b，数车生产厂把机床坐标零点M设在X、Z正向的极限行程点。
2．机床参考点对于增量式测量系统的数控机床，机床厂家设置另一固定的点——机床参考点，机床参考点通常设在X、Z正向的极限行程点，用于标定进给测量系统的测量起点。
机床参考点相对机床零点具有准确坐标值，出厂前由机床厂家精密测量并固化存储在数控装置的内存里。
一些机床将机床参考点和机床原点不设为同一点。
如图8-2-1a，机床参考点在机床坐标系中坐标值为（X600，Z1010）。
一些机床将机床参考点和机床原点设为同一点。
如图8-2-1b，机床参考点在机床坐标系中坐标值为（X0，Z0）。
3．刀架参考点机床坐标系无法直接提供追踪测量刀具相对工件坐标位置的功能，是因为数车生产厂无法预先确定具体工件和刀具的位置。
数车生产厂选择刀架上一定点——刀架参考点，作为机床坐标系直接追踪测量的目标。
刀架参考点用来代表刀架在机床的位置，如图8-2-1中的刀架中心。
4．回参考点操作增量式测量的数控机床开机后，首先要执行回参考点操作，让刀架参考点与机床参考点重合，确立进给测量系统的测量起点及坐标值，然后，机床具有在坐标系上对测量目标的位置测量功能。
若机床将机床参考点和机床原点设为同一点，则起始坐标值为零坐标值，返回参考点操作又称为回零操作。
值得注意的是参考点操作不能让CNC直接测量到刀具刀位点相对工件位置，数控车床坐标系追踪测量的目标是刀架参考点的坐标位置。
数控车床的对刀与刀具补偿(附图)
一、对刀
对刀的目的是确定程序原点在机床坐标系中的位置，对刀点可以设在零件上、夹具上或机床上，对刀时应使对刀点与刀位点重合。
数控车床常用的对刀方法有三种：试切对刀、机械对刀仪对刀（接触式）、光学对刀仪对刀（非接触式），如图3-9 所示。
1、试切对刀
1 ）外径刀的对刀方法
如图3-10 所示。
Z 向对刀如(a) 所示。
先用外径刀将工件端面( 基准面) 车削出来；车削端面后，刀具可以沿X 方向移动远离工件，但不可Z 方向移动。
Z 轴对刀输入：“Z0 测量”。
X 向对刀如(b) 所示。
车削任一外径后，使刀具Z 向移动远离工件，待主轴停止转动后，测量刚刚车削出来的外径尺寸。
例如，测量值为Φ50.78mm, 则X 轴对刀输入：“X50.78 测量”。
2 ）内孔刀的对刀方法
类似外径刀的对刀方法。
Z 向对刀内孔车刀轻微接触到己加工好的基准面（端面）后，就不可再作Z 向移动。
Z 轴对刀输入：“Z0 测量”。
X 向对刀任意车削一内孔直径后，Z 向移动刀具远离工件，停止主轴转动，然后测量已车削好的内径尺寸。
例如，测量值为Φ45.56mm, 则X 轴对刀输入：“X45.56 测量”。
3 ）钻头、中心钻的对刀方法
如图3-11 所示。
Z 向对刀如（a ）所示。
钻头( 或中心钻) 轻微接触到基准面后，就不可再作Z 向移动。
Z 轴对刀输入：“Z0 测量”。
X 向对刀如（b ）所示。
主轴不必转动，以手动方式将钻头沿X 轴移动到钻孔中心，即看屏幕显示的机械坐标到“X0.0 ”为止。
X 轴对刀输入：“X0 测量”。
2、机械对刀仪对刀
将刀具的刀尖与对刀仪的百分表测头接触，得到两个方向的刀偏量。
有的机床具有刀具探测功能，即通过机床上的对刀仪测头测量刀偏量。
3、光学对刀仪对刀
将刀具刀尖对准刀镜的十字线中心，以十字线中心为基准，得到各把刀的刀偏量。
二、刀具补偿值的输入和修改
根据刀具的实际参数和位置，将刀尖圆弧半径补偿值和刀具几何磨损补偿值输入到与程序对应的存储位置。
如试切加工后发现工件尺寸不符合要求时，可根据零件实测尺寸进行刀偏量的修改。
例如测得工件外圆尺寸偏大0.5mm ，可在刀偏量修改状态下，将该刀具的X 方向刀偏量改小0.25mm。
