数控机床刀具补偿功能

理解数控机床技术中的刀补偿和补偿参数设置数控机床技术是现代制造业中不可或缺的重要工具，它的使用使得加工工艺更加精确、高效。

在数控机床技术中，刀补偿和补偿参数设置是非常关键的环节。

本文将对数控机床技术中的刀补偿和补偿参数设置进行深入解析。

刀补偿是指在数控机床加工过程中，由于工具与工件之间的相对运动和机床的锥度、导轨的精度等原因，刀具的实际切削位置与编程指令的位置可能会有偏差。

为了保证加工结果的准确性，我们需要通过刀补偿来控制刀具的实际切削位置。

刀补偿通常分为几何补偿和半径补偿两种类型。

几何补偿是指根据刀具的几何形状，通过调整工件坐标系与机床坐标系之间的关系，使得刀具的实际切削位置与编程指令的位置相一致。

几何补偿可以分为长、宽、高三个方向的补偿。

通过适当地调整几何补偿的数值，可以实现刀具的侧向移动、刀具半径的变化以及刀具在加工过程中的顶部位置的调整等功能。

半径补偿是指在加工过程中，通过改变程序中圆弧指令的半径值，使得切削轮廓的半径与所需加工尺寸相吻合。

半径补偿一般用于加工圆弧和倾斜面等需求精度较高的部分。

它可以通过改变刀具半径值或者调整工件坐标系与机床坐标系之间的关系来进行补偿。

刀补偿参数设置是确定补偿效果的关键。

在数控机床中，刀补偿参数通常有偏心距、刀具半径、轨迹偏移等。

偏心距是指刀具切削点相对于轨迹的垂直距离，刀具半径是指实际使用中刀具的半径值，轨迹偏移是指在切削点相对于编程指令的距离。

通过合理设置这些参数的数值，可以实现刀具补偿。

在进行补偿参数设置时，首先要根据所加工零件的要求和加工特点来确定需要进行刀补偿的部分，然后根据实际情况来设置刀补偿参数的数值。

一般来说，刀补偿参数的数值越大，补偿效果越明显。

但是，过大的补偿参数可能会导致刀具过度磨损或加工精度不高。

因此，在确定刀补偿参数时，需要根据实际加工情况进行合理的调整。

此外，还需要根据刀具磨损程度和加工要求进行定期检查和调整刀补偿参数。

在实际加工过程中，由于刀具的磨损和变形，刀补偿参数的设置可能需要进行适当的修正。

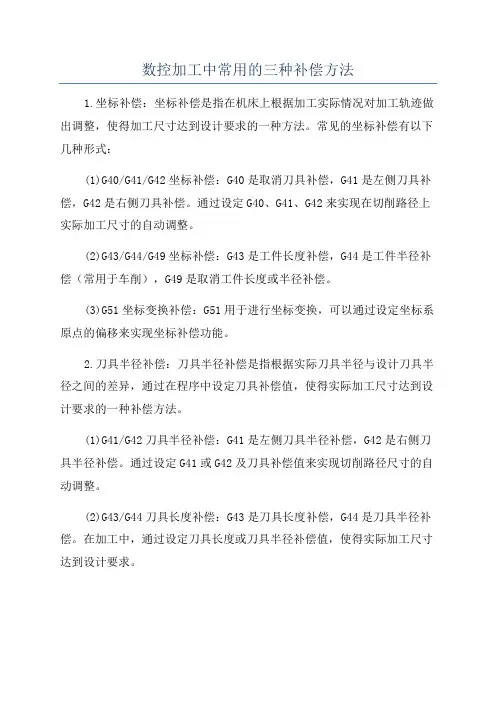

数控加工中常用的三种补偿方法1.坐标补偿：坐标补偿是指在机床上根据加工实际情况对加工轨迹做出调整，使得加工尺寸达到设计要求的一种方法。

常见的坐标补偿有以下几种形式：(1)G40/G41/G42坐标补偿：G40是取消刀具补偿，G41是左侧刀具补偿，G42是右侧刀具补偿。

通过设定G40、G41、G42来实现在切削路径上实际加工尺寸的自动调整。

(2)G43/G44/G49坐标补偿：G43是工件长度补偿，G44是工件半径补偿（常用于车削），G49是取消工件长度或半径补偿。

(3)G51坐标变换补偿：G51用于进行坐标变换，可以通过设定坐标系原点的偏移来实现坐标补偿功能。

2.刀具半径补偿：刀具半径补偿是指根据实际刀具半径与设计刀具半径之间的差异，通过在程序中设定刀具补偿值，使得实际加工尺寸达到设计要求的一种补偿方法。

(1)G41/G42刀具半径补偿：G41是左侧刀具半径补偿，G42是右侧刀具半径补偿。

通过设定G41或G42及刀具补偿值来实现切削路径尺寸的自动调整。

(2)G43/G44刀具长度补偿：G43是刀具长度补偿，G44是刀具半径补偿。

在加工中，通过设定刀具长度或刀具半径补偿值，使得实际加工尺寸达到设计要求。

3.工件半径补偿：工件半径补偿是指根据实际工件半径与设计工件半径之间的差异，通过在程序中设定工件半径补偿值，使得实际加工尺寸达到设计要求的一种补偿方法。

(1)G41/G42/G43工件半径补偿：G41是加工左侧边缘补偿，G42是加工右侧边缘补偿。

通过设定G41或G42及工件半径补偿值来实现工件边缘尺寸的自动调整。

G43是工件长度补偿，通过设定工件长度补偿值来调整工件的实际长度。

(2)G49工件长度或半径补偿取消：G49用于取消工件长度或半径补偿功能，即恢复到原始设计尺寸。

以上是数控加工中常用的三种补偿方法的介绍，通过合理使用这些方法，可以使得加工尺寸更加精确，提高加工效率和质量。

三种补偿在数控加工中有3种补偿：刀具长度的补偿；刀具半径补偿；夹具补偿。

这三种补偿基本上能解决在加工中因刀具外形而产生的轨迹问题。

下面是三种补偿在一般加工编程中的应用。

一、刀具长度补偿：1．刀具长度的概念刀具长度是一个很重要的概念。

我们在对一个零件编程的时候，首先要指定零件的编程中心，然后才能建立工件编程坐标系，而此坐标系只是一个工件坐标系，零点一般在工件上。

长度补偿只是和Z坐标有关，它不象X、Y平面内的编程零点，因为刀具是由主轴锥孔定位而不改变，对于Z坐标的零点就不一样了。

每一把刀的长度都是不同的，例如，我们要钻一个深为50mm的孔，然后攻丝深为45mm，分别用一把长为250mm 的钻头和一把长为350mm的丝锥。

先用钻头钻孔深50mm，此时机床已经设定工件零点，当换上丝锥攻丝时，假如两把刀都从设定零点开始加工，丝锥因为比钻头长而攻丝过长，损坏刀具和工件。

此时假如设定刀具补偿，把丝锥和钻头的长度进行补偿，此时机床零点设定之后，即使丝锥和钻头长度不同，因补偿的存在，在调用丝锥工作时，零点Z坐标已经自动向Z （或Z）补偿了丝锥的长度，保证了加工零点的正确。

2.刀具长度补偿的工作使用刀具长度补偿是通过执行含有G43（G44）和H指令来实现的，同时我们给出一个Z坐标值，这样刀具在补偿之后移动到离工件表面距离为Z的地方。

另外一个指令G49是取消G43（G44）指令的，其实我们不必使用这个指令，因为每把刀具都有自己的长度补偿，当换刀时，利用G43（G44）H指令赋予了自己的刀长补偿而自动取消了前一把刀具的长度补偿。

3.刀具长度补偿的两种方式（1）用刀具的实际长度作为刀长的补偿（推荐使用这种方式）。

使用刀长作为补偿就是使用对刀仪测量刀具的长度，然后把这个数值输入到刀具长度补偿寄存器中，作为刀长补偿。

使用刀具长度作为刀长补偿的理由如下：首先，使用刀具长度作为刀长补偿，可以避免在不同的工件加工中不断地修改刀长偏置。

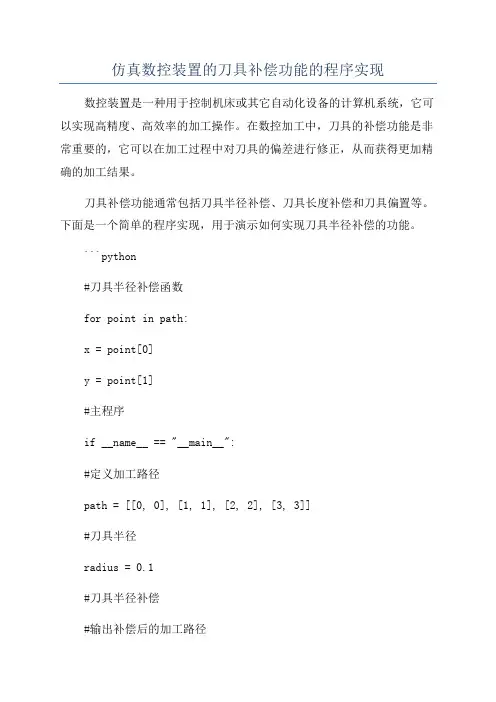

仿真数控装置的刀具补偿功能的程序实现数控装置是一种用于控制机床或其它自动化设备的计算机系统，它可以实现高精度、高效率的加工操作。

在数控加工中，刀具的补偿功能是非常重要的，它可以在加工过程中对刀具的偏差进行修正，从而获得更加精确的加工结果。

刀具补偿功能通常包括刀具半径补偿、刀具长度补偿和刀具偏置等。

下面是一个简单的程序实现，用于演示如何实现刀具半径补偿的功能。

```python
#刀具半径补偿函数
for point in path:
x = point[0]
y = point[1]
#主程序
if __name__ == "__main__":
#定义加工路径
path = [[0, 0], [1, 1], [2, 2], [3, 3]]
#刀具半径
radius = 0.1
#刀具半径补偿
#输出补偿后的加工路径
```
在实际的数控装置中，刀具补偿功能通常是通过各种算法和数学模型来实现的。

在程序实现中，我们可以根据具体的需求和要求进一步完善刀具补偿功能，例如加入刀具偏角补偿、刀具切向补偿等。

总结起来，刀具补偿功能对于数控装置的加工精度和效率非常重要。

通过合理设计和实现刀具补偿功能的程序，我们可以提高数控加工的精度和稳定性，从而满足不同加工需求。

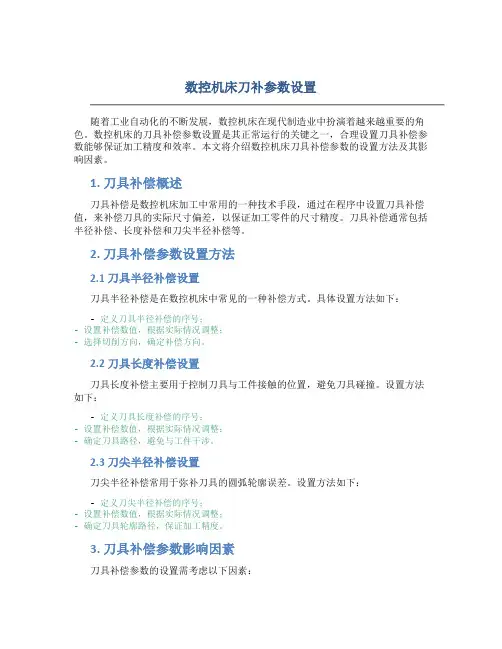

数控机床刀补参数设置随着工业自动化的不断发展，数控机床在现代制造业中扮演着越来越重要的角色。

数控机床的刀具补偿参数设置是其正常运行的关键之一，合理设置刀具补偿参数能够保证加工精度和效率。

本文将介绍数控机床刀具补偿参数的设置方法及其影响因素。

1. 刀具补偿概述刀具补偿是数控机床加工中常用的一种技术手段，通过在程序中设置刀具补偿值，来补偿刀具的实际尺寸偏差，以保证加工零件的尺寸精度。

刀具补偿通常包括半径补偿、长度补偿和刀尖半径补偿等。

2. 刀具补偿参数设置方法2.1 刀具半径补偿设置刀具半径补偿是在数控机床中常见的一种补偿方式。

具体设置方法如下：- 定义刀具半径补偿的序号；- 设置补偿数值，根据实际情况调整；- 选择切削方向，确定补偿方向。

2.2 刀具长度补偿设置刀具长度补偿主要用于控制刀具与工件接触的位置，避免刀具碰撞。

设置方法如下：- 定义刀具长度补偿的序号；- 设置补偿数值，根据实际情况调整；- 确定刀具路径，避免与工件干涉。

2.3 刀尖半径补偿设置刀尖半径补偿常用于弥补刀具的圆弧轮廓误差。

设置方法如下：- 定义刀尖半径补偿的序号；- 设置补偿数值，根据实际情况调整；- 确定刀具轮廓路径，保证加工精度。

3. 刀具补偿参数影响因素刀具补偿参数的设置需考虑以下因素：•刀具材质和尺寸；•工件材料和形状；•加工精度要求；•切削速度和进给速度。

综上所述，数控机床刀具补偿参数设置是保证加工精度和效率的重要步骤，正确设置补偿参数可以提高机床加工的稳定性和质量。

在实际操作中，操作人员需要根据具体情况灵活调整参数，不断优化加工过程，以获得更好的加工效果。

希望本文对数控机床刀具补偿参数的设置有所帮助，并能引发更多关于数控机床加工技术的讨论与思考。

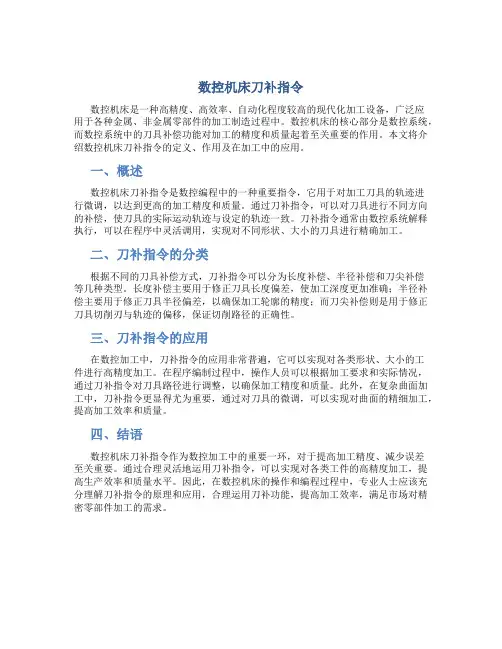

数控机床刀补指令数控机床是一种高精度、高效率、自动化程度较高的现代化加工设备，广泛应用于各种金属、非金属零部件的加工制造过程中。

数控机床的核心部分是数控系统，而数控系统中的刀具补偿功能对加工的精度和质量起着至关重要的作用。

本文将介绍数控机床刀补指令的定义、作用及在加工中的应用。

一、概述数控机床刀补指令是数控编程中的一种重要指令，它用于对加工刀具的轨迹进行微调，以达到更高的加工精度和质量。

通过刀补指令，可以对刀具进行不同方向的补偿，使刀具的实际运动轨迹与设定的轨迹一致。

刀补指令通常由数控系统解释执行，可以在程序中灵活调用，实现对不同形状、大小的刀具进行精确加工。

二、刀补指令的分类根据不同的刀具补偿方式，刀补指令可以分为长度补偿、半径补偿和刀尖补偿等几种类型。

长度补偿主要用于修正刀具长度偏差，使加工深度更加准确；半径补偿主要用于修正刀具半径偏差，以确保加工轮廓的精度；而刀尖补偿则是用于修正刀具切削刃与轨迹的偏移，保证切削路径的正确性。

三、刀补指令的应用在数控加工中，刀补指令的应用非常普遍，它可以实现对各类形状、大小的工件进行高精度加工。

在程序编制过程中，操作人员可以根据加工要求和实际情况，通过刀补指令对刀具路径进行调整，以确保加工精度和质量。

此外，在复杂曲面加工中，刀补指令更显得尤为重要，通过对刀具的微调，可以实现对曲面的精细加工，提高加工效率和质量。

四、结语数控机床刀补指令作为数控加工中的重要一环，对于提高加工精度、减少误差至关重要。

通过合理灵活地运用刀补指令，可以实现对各类工件的高精度加工，提高生产效率和质量水平。

因此，在数控机床的操作和编程过程中，专业人士应该充分理解刀补指令的原理和应用，合理运用刀补功能，提高加工效率，满足市场对精密零部件加工的需求。

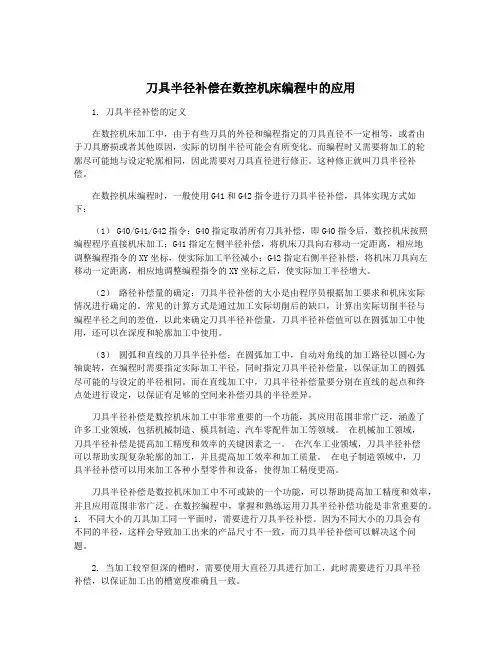

刀具半径补偿在数控机床编程中的应用1. 刀具半径补偿的定义在数控机床加工中，由于有些刀具的外径和编程指定的刀具直径不一定相等，或者由于刀具磨损或者其他原因，实际的切削半径可能会有所变化。

而编程时又需要将加工的轮廓尽可能地与设定轮廓相同，因此需要对刀具直径进行修正。

这种修正就叫刀具半径补偿。

在数控机床编程时，一般使用G41和G42指令进行刀具半径补偿，具体实现方式如下：（1） G40/G41/G42指令：G40指定取消所有刀具补偿，即G40指令后，数控机床按照编程程序直接机床加工；G41指定左侧半径补偿，将机床刀具向右移动一定距离，相应地调整编程指令的XY坐标，使实际加工半径减小；G42指定右侧半径补偿，将机床刀具向左移动一定距离，相应地调整编程指令的XY坐标之后，使实际加工半径增大。

（2）路径补偿量的确定：刀具半径补偿的大小是由程序员根据加工要求和机床实际情况进行确定的。

常见的计算方式是通过加工实际切削后的缺口，计算出实际切削半径与编程半径之间的差值，以此来确定刀具半径补偿量。

刀具半径补偿值可以在圆弧加工中使用，还可以在深度和轮廓加工中使用。

（3）圆弧和直线的刀具半径补偿：在圆弧加工中，自动对角线的加工路径以圆心为轴旋转，在编程时需要指定实际加工半径，同时指定刀具半径补偿量，以保证加工的圆弧尽可能的与设定的半径相同。

而在直线加工中，刀具半径补偿量要分别在直线的起点和终点处进行设定，以保证有足够的空间来补偿刃具的半径差异。

刀具半径补偿是数控机床加工中非常重要的一个功能，其应用范围非常广泛，涵盖了许多工业领域，包括机械制造、模具制造、汽车零配件加工等领域。

在机械加工领域，刀具半径补偿是提高加工精度和效率的关键因素之一。

在汽车工业领域，刀具半径补偿可以帮助实现复杂轮廓的加工，并且提高加工效率和加工质量。

在电子制造领域中，刀具半径补偿可以用来加工各种小型零件和设备，使得加工精度更高。

刀具半径补偿是数控机床加工中不可或缺的一个功能，可以帮助提高加工精度和效率，并且应用范围非常广泛。
