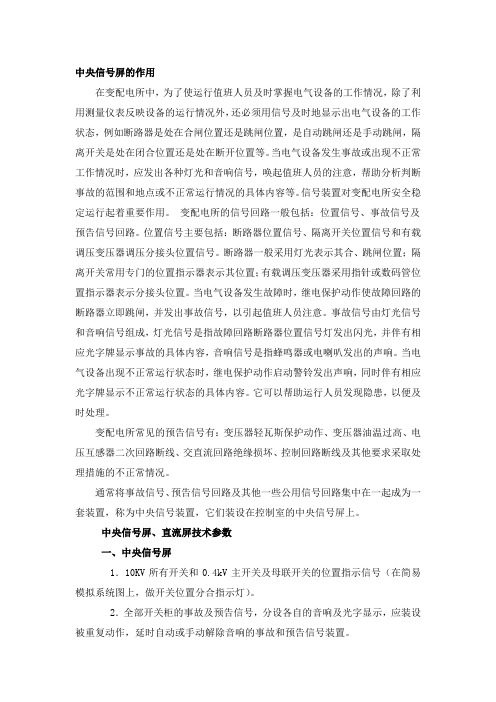

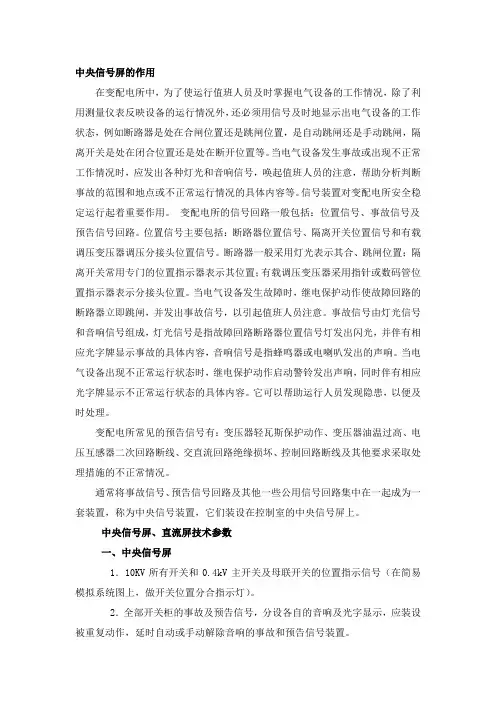

中央信号屏的作用在变配电所中，为了使运行值班人员及时掌握电气设备的工作情况，除了利用测量仪表反映设备的运行情况外，还必须用信号及时地显示出电气设备的工作状态，例如断路器是处在合闸位置还是跳闸位置，是自动跳闸还是手动跳闸，隔离开关是处在闭合位置还是处在断开位置等。
当电气设备发生事故或出现不正常工作情况时，应发出各种灯光和音响信号，唤起值班人员的注意，帮助分析判断事故的范围和地点或不正常运行情况的具体内容等。
信号装置对变配电所安全稳定运行起着重要作用。
变配电所的信号回路一般包括：位置信号、事故信号及预告信号回路。
位置信号主要包括：断路器位置信号、隔离开关位置信号和有载调压变压器调压分接头位置信号。
断路器一般采用灯光表示其合、跳闸位置；隔离开关常用专门的位置指示器表示其位置；有载调压变压器采用指针或数码管位置指示器表示分接头位置。
当电气设备发生故障时，继电保护动作使故障回路的断路器立即跳闸，并发出事故信号，以引起值班人员注意。

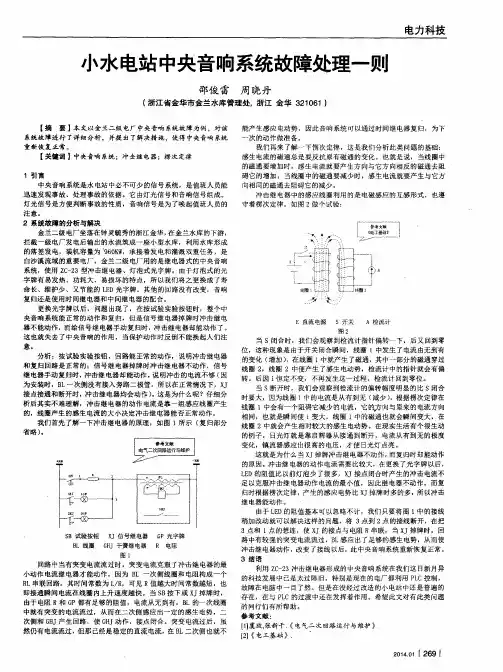

事故信号由灯光信号和音响信号组成，灯光信号是指故障回路断路器位置信号灯发出闪光，并伴有相应光字牌显示事故的具体内容，音响信号是指蜂鸣器或电喇叭发出的声响。
当电气设备出现不正常运行状态时，继电保护动作启动警铃发出声响，同时伴有相应光字牌显示不正常运行状态的具体内容。
它可以帮助运行人员发现隐患，以便及时处理。
变配电所常见的预告信号有：变压器轻瓦斯保护动作、变压器油温过高、电压互感器二次回路断线、交直流回路绝缘损坏、控制回路断线及其他要求采取处理措施的不正常情况。
通常将事故信号、预告信号回路及其他一些公用信号回路集中在一起成为一套装置，称为中央信号装置，它们装设在控制室的中央信号屏上。
中央信号屏、直流屏技术参数一、中央信号屏1．10KV所有开关和0.4kV主开关及母联开关的位置指示信号（在简易模拟系统图上，做开关位置分合指示灯）。
2．全部开关柜的事故及预告信号，分设各自的音响及光字显示，应装设被重复动作，延时自动或手动解除音响的事故和预告信号装置。
1-1、电力系统：由发电厂、变电所、电力线路、和电能用户组成的整体。
1-2、供配电系统：由总降压变电所、配电所、车间变电所或建筑物变电所、配电线路和用电设备组成。
1-3、额定电压：用电设备的额定电压等于电力线路的额定电压；发电机的额定电压较电力线路额定电压高5%；变压器一次绕组额定电压等于发电机额定电压（升压变压器）或电力线路额定电压（降压变压器），二次绕组额定电压较电力线路额定电压高10%（35KV以上）或5%（10KV及以下）1-4、对供配电的要求：安全、可靠、优质、经济1-5、电力系统中性点的运行方式有：中性点不接地，经消弧线圈接地，经电阻接地和直接接地4种。
1-6、供电的电能质量指标有电压质量指标，频率质量指标，供电可靠性指标1-7、电力负荷按对供电可靠性的要求分为一级负荷、二级负荷、三级负荷。
电力负荷按工作制分为连续工作制负荷、短时工作制负荷、反复短时工作制负荷。
2-1、负荷曲线：是表征电力负荷随时间变动情况的一种图形，反映了用户用电的特点和规律。
分为：日负荷曲线和年负荷曲线（年运行负荷曲线和年持续负荷曲线）2-2、与年负荷曲线有关的物理量：年最大负荷、年最大负荷利用小时（用以反映负荷是否均匀）、计算负荷、年平均负荷（电力负荷在一年内消耗的功率的平均值）、负荷系数2-3、确定负荷计算的方法：估算法（适用于做设计任务书）、需要系数法（适用于求多组三相用电设备的计算负荷）、二项式法（适用于确定设备台数较少而容量差别悬殊的分支干线的计算负荷）、单相负荷计算法、2-4、尖峰电流是指单台或多台用电设备持续1-2秒的短时最大负荷电流。
尖峰电流的计算可以提供选定用电设备的型号以及保护用电设备等。
2-5、提高功率因数的方法：先提高自然功率因数（合理选择电动机的规格、型号，防止电动机长时间空载运行，保证电动机的检修质量，合理选择变压器的容量，交流接触器的节电运行），再进行人工补偿功率因数（并联电容器人工补偿，同步电动机补偿，动态无功功率补偿）2-6、并联电容器的控制方式：按功率因数进行控制，按负荷电流，按受电端的无功功率。
某水电站电气设计探析摘要：某水电站从水库库容和电站装机规模看，属中小型工程。
但是该电站建成后，将并入某地地区电网运行，可以大大缓解电网电力供应紧张局面，增加系统调峰电量，改善供电质量，为实现水电农村电气化县的电力发展目标提供保障，同时可以加快水能资源开发的速度。
关键词：电站监控系统；电流电压互感器配置；微机继电保护1、自动控制1．1电站监控系统根据国内水电站监控设备发展现状以及国家相关政策要求，某水电站采用全计算机监控系统，实现电站的控制、测量、信号及信息管理等功能。
并按照“无人值班（少人值守）”的管理模式进行总体设计。
系统由主控级（电站控制级）和现地控制级组成分布式系统，主控级和现地控制级采用交换式双以太网通信。
局域网按ieee802．3设计，通信规约采用tcp/ip，网络的传输速率≥100mbps，通信介质为多模光纤。
1.1.1电站控制层主控级由2套主机/操作员工作站、2套通信工作站、1套工程师/培训工作站、1套报表及语音报警工作站以及网络设备和电源设备等组成，是电站的实时监控中心，负责全站的自动化功能（开停机自动流程控制、agc、avc等），历史数据处理（事故分析处理，各种运行报表、重要设备的运行档案、各种运行参数特征值等）及全站的人机对话（全站设备的运行监视、事故和故障报警，对运行设备的人工干预及监控系统各种参数的修改和设置等）。
1.2.2现地单元层现地单元层共设置7套现地控制单元（发电机lcu5套，升压站及公用lcu1套，泄洪闸门lcu1套）。
发电机lcu主要完成数据采集处理、机组监控及保护、调速器和励磁装置的调节、同步操作等功能。
升压站及公用lcu主要完成升压站设备的数据采集处理、断路器操作及监视、同步操作、主变及线路保护等功能以及电站公用设备（如直流电源系统、空压机系统、技术供水泵、水力监测系统等）的监视及数据采集处理、备用电源自投操作等功能。
坝区lcu分别通过现场总线与各闸门启闭机电气控制装置通信，完成闸门的集中控制、闸门的成组顺序控制、闸门的开度及位置信号和故障信号的采集处理和现地显示；坝区lcu通过光纤通道接入电站计算机监控系统局域网，与电厂控制级进行通信，并按电厂控制级的命令完成对所有被控对象的监视和控制。

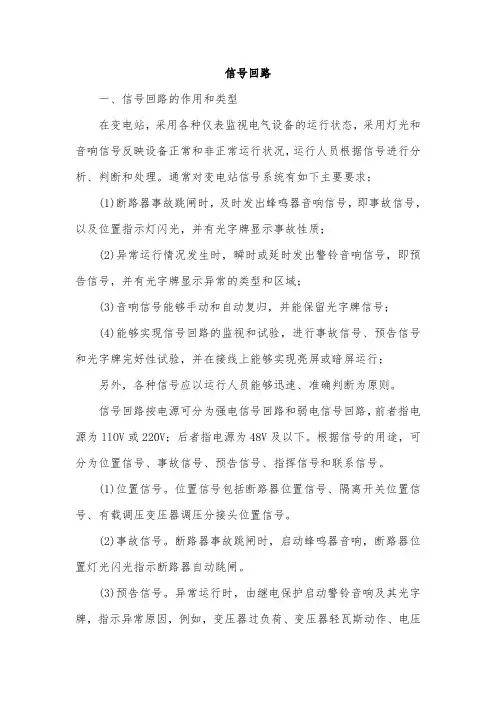

信号回路一、信号回路的作用和类型在变电站，采用各种仪表监视电气设备的运行状态，采用灯光和音响信号反映设备正常和非正常运行状况，运行人员根据信号进行分析、判断和处理。

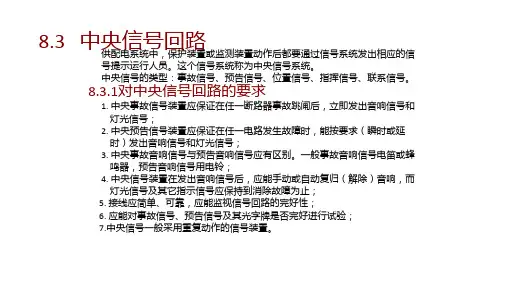

通常对变电站信号系统有如下主要要求：(1)断路器事故跳闸时，及时发出蜂鸣器音响信号，即事故信号，以及位置指示灯闪光，并有光字牌显示事故性质；(2)异常运行情况发生时，瞬时或延时发出警铃音响信号，即预告信号，并有光字牌显示异常的类型和区域；(3)音响信号能够手动和自动复归，并能保留光字牌信号；(4)能够实现信号回路的监视和试验，进行事故信号、预告信号和光字牌完好性试验，并在接线上能够实现亮屏或暗屏运行；另外，各种信号应以运行人员能够迅速、准确判断为原则。
信号回路按电源可分为强电信号回路和弱电信号回路，前者指电源为llOV或220V；后者指电源为48V及以下。
根据信号的用途，可分为位置信号、事故信号、预告信号、指挥信号和联系信号。
(1)位置信号。
位置信号包括断路器位置信号、隔离开关位置信号、有载调压变压器调压分接头位置信号。
(2)事故信号。
断路器事故跳闸时，启动蜂鸣器音响，断路器位置灯光闪光指示断路器自动跳闸。
(3)预告信号。
异常运行时，由继电保护启动警铃音响及其光字牌，指示异常原因，例如，变压器过负荷、变压器轻瓦斯动作、电压互感器二次回路断线、控制回路断线等。
(4)指挥信号和联系信号。
指挥信号用于主控制室向其他各控制室发出操作命令，联系信号用于各控制室之间的联系。
通常将事故信号、预告信号及一些其他公用信号集中构成中央信号。
二、位置信号断路器位置信号已在上一节讲述，以下介绍隔离开关位置信号和有载调压变压器调压分接头位置信号。
1．隔离开关位置信号对于不需要经常操作的隔离开关，可装设手动的模拟指示牌，即操作隔离开关后，手动拨动指示牌，使其表示与隔离开关的实际位置一致。
对于经常操作的隔离开关，通常在其控制屏上装设电动式位置指示器。
例如MK—9T电动式位置指示器示意图如图8-16所示。

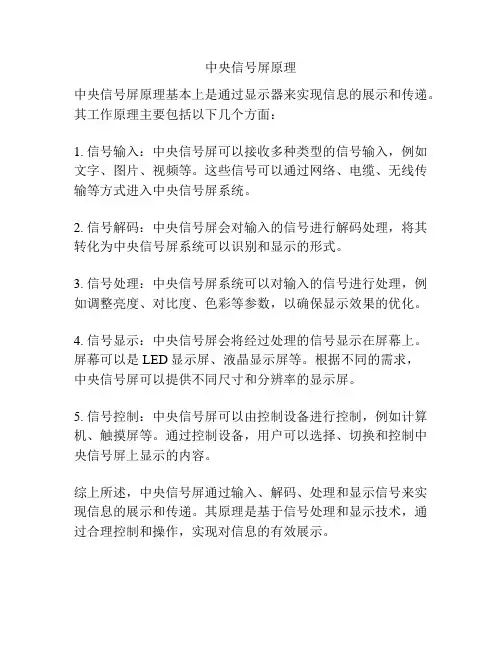

中央信号屏原理
中央信号屏原理基本上是通过显示器来实现信息的展示和传递。
其工作原理主要包括以下几个方面：
1. 信号输入：中央信号屏可以接收多种类型的信号输入，例如文字、图片、视频等。
这些信号可以通过网络、电缆、无线传输等方式进入中央信号屏系统。
2. 信号解码：中央信号屏会对输入的信号进行解码处理，将其转化为中央信号屏系统可以识别和显示的形式。
3. 信号处理：中央信号屏系统可以对输入的信号进行处理，例如调整亮度、对比度、色彩等参数，以确保显示效果的优化。
4. 信号显示：中央信号屏会将经过处理的信号显示在屏幕上。
屏幕可以是LED显示屏、液晶显示屏等。
根据不同的需求，
中央信号屏可以提供不同尺寸和分辨率的显示屏。
5. 信号控制：中央信号屏可以由控制设备进行控制，例如计算机、触摸屏等。
通过控制设备，用户可以选择、切换和控制中央信号屏上显示的内容。
综上所述，中央信号屏通过输入、解码、处理和显示信号来实现信息的展示和传递。
其原理是基于信号处理和显示技术，通过合理控制和操作，实现对信息的有效展示。

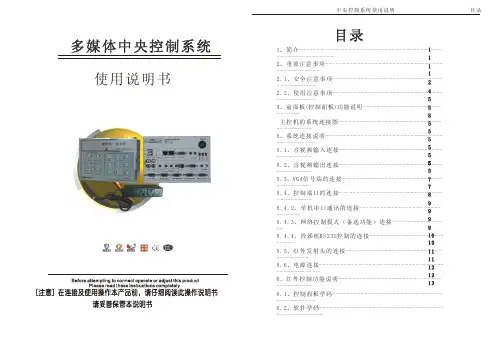

使用说明书多媒体中央控制系统目录1、简介--------------------------------------------------------2、重要注意事项---------------------------------------------2.1、安全注意事项------------------------------------------2.2、使用注意事项------------------------------------------3、前面板(控制面板)功能说明-----------------------------5、系统连接说明--------------------------------------------5.1、音视频输入连接---------------------------------------5.2、音视频输出连接---------------------------------------5.3、VGA信号端的连接-------------------------------------5.4、控制端口的连接---------------------------------------5.4.2、单机串口通讯的连接------------------------------5.4.3、网络控制模式（备选功能）连接----------------5.4.4、投影机RS232控制的连接--------------------------5.5、红外发射头的连接------------------------------------5.6、电源连接-----------------------------------------------6、红外控制功能说明---------------------------------------6.1、控制面板学码------------------------------------------6.2、软件学码------------------------------------------------主控机的系统连接图---------------------------------------1145112555555555778999910101111121213中央控制系统使用说明 目录1★2.2、 使用注意事项2.2.1、请将中控主机放在平稳牢固的桌子或台面。
