.z."数字电子技术"考试试卷〔第一套〕课程号2904025035考试时间 100 分钟一、填空题〔共28分〕1、〔2分〕〔5E.8〕H ＝〔 94.5 〕D ＝〔 10010100.0101 〕8421BCD 。

2、〔2分〕逻辑函数L =+ A+ B+ C +D =〔 1 〕。

3、〔2分〕由传输门构成的电路如以下图所示，当A=0时，输出L= B 。

4、〔2分〕三态门可能输出的三种状态是 低电平 、高电平和 高阻态_。

5、〔3分〕A/D 转换器一般要经过_ 采样__、保持、量化和__编码__这4个步骤，A/D 转换器的转换速度主要取决于转换类型。

对双积分型A/D 转换器、并行比拟型A/D 转换器和逐次比拟型A/D 转换器的相对速度进展比拟，转换速度最快的是_并行比拟型A/D 转换器__。

6、〔2分〕集成优先编码器CD4532〔功能表见后〕正常接电源和地，且待编码信号输入端I 0 =I 2 = I 6 = I 7 = 1，输入使能端EI=1，其余输入端为0，其输出Y 2Y 1Y 0为 111 。

7、〔3分〕集成数据选择器74HC151构成的电路如以下图所示，则其输出Y= ABC BC A C B A ++⋅⋅ 。

〔注：不需化简〕8、〔3分〕*PLA 电路如以下图所示，其输出逻辑函数表达式*=适用专业年级〔方向〕： 应用物理、电信科技2010级考试方式及要求：闭卷笔试题 号 一二三四五六七 总分 得 分 阅卷人. z. 6分L D ABC=+4分四、〔16分〕在举重比赛中有A、B、C三名裁判，A为主裁判，B、C 为副裁判。

当两名或两名以上裁判〔且必须包括A在〕认为运发动上举杠铃合格时，按动电钮可发出裁决合格信号〔即输出Z为1〕。

请设计该三输入的组合逻辑电路。

要求：〔1〕列出真值表；〔2〕写出逻辑函数的最简与或式；〔3〕用与非门实现该电路，画出电路图；〔4〕用3线8线译码器74HC138实现该电路，画出电路图。

xxx~xxx学年第x学期《数字电子技术》期末复习题第一部分题目一、判断题（每题2分,共30分。

描述正确的在题号前的括号中打“√”，错误的打“×”）【】1、二进制有0 ~ 9十个数码，进位关系为逢十进一。

【】2、（325）8 ＞（225）10【】3、十进制数整数转换为二进制数的方法是采用“除2取余法”。

【】4、在二进制与十六进制的转换中，有下列关系：（100111010001）2=（9D1）16【】5、8421 BCD码是唯一能表示十进制数的编码。

【】6、十进制数85的8421 BCD码是101101。

【】7、格雷码为无权码，8421 BCD为有权码。

【】8、数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。

【】9、逻辑变量的取值，１比０大。

【】10、在逻辑代数中，逻辑变量和函数均只有0和1两个取值，且不表示数量的大小。

【】11、逻辑运算1+1=1【】12、逻辑运算A+1+0=A【】13、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。

【】14、在时间和幅度上均不连续的信号是数字信号，所以语音信号是数字信号。

【】15、逻辑函数的运算次序为：先算括号内，后算括号外；先求与，再求或，最后求非。

【】16、AB A C BC AB A C++=+【】17、逻辑函数表达式的化简结果是唯一的。

【】18、逻辑真值表、逻辑表达式、逻辑图均是逻辑关系的描述方法。

【】19、n个变量组成的最小项总数是2n个。

【】20、逻辑函数的化简方法主要有代数化简法和卡诺图化简法。

【】21、逻辑函数化简过程中的无关项一律按取值为0处理。

【】22、数字电路中晶体管工作在开关状态，即不是工作在饱和区，就是工作在截止区。

【】23、TTL或非门的多余输入端可以接高电平。

【】24、某一门电路有三个输入端A、B、C，当输入A、B、C不全为“1”时，输出Y为“0”，输入A、B、C全为高电平“1”时，输出Y为“1”，此门电路是或门电路。

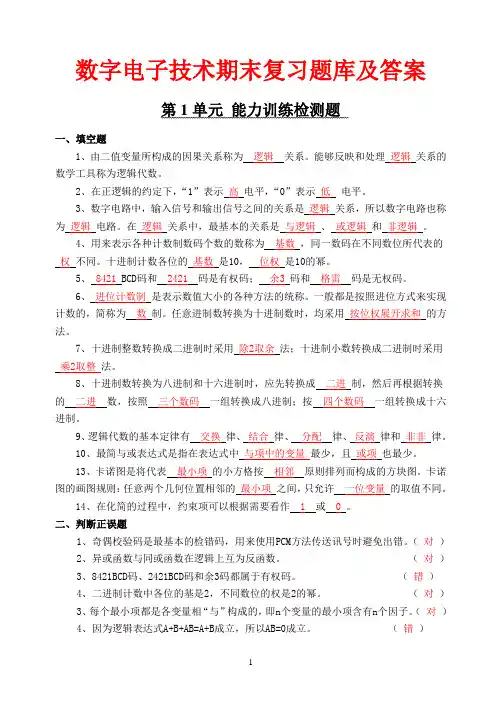

数字电子技术期末复习题库及答案第1单元能力训练检测题一、填空题1、由二值变量所构成的因果关系称为逻辑关系。

能够反映和处理逻辑关系的数学工具称为逻辑代数。

2、在正逻辑的约定下，“1”表示高电平，“0”表示低电平。

3、数字电路中，输入信号和输出信号之间的关系是逻辑关系，所以数字电路也称为逻辑电路。

在逻辑关系中，最基本的关系是与逻辑、或逻辑和非逻辑。

4、用来表示各种计数制数码个数的数称为基数，同一数码在不同数位所代表的权不同。

十进制计数各位的基数是10，位权是10的幂。

5、8421 BCD码和2421码是有权码；余3码和格雷码是无权码。

6、进位计数制是表示数值大小的各种方法的统称。

一般都是按照进位方式来实现计数的，简称为数制。

任意进制数转换为十进制数时，均采用按位权展开求和的方法。

7、十进制整数转换成二进制时采用除2取余法；十进制小数转换成二进制时采用乘2取整法。

8、十进制数转换为八进制和十六进制时，应先转换成二进制，然后再根据转换的二进数，按照三个数码一组转换成八进制；按四个数码一组转换成十六进制。

9、逻辑代数的基本定律有交换律、结合律、分配律、反演律和非非律。

10、最简与或表达式是指在表达式中与项中的变量最少，且或项也最少。

13、卡诺图是将代表最小项的小方格按相邻原则排列而构成的方块图。

卡诺图的画图规则：任意两个几何位置相邻的最小项之间，只允许一位变量的取值不同。

14、在化简的过程中，约束项可以根据需要看作1或0。

二、判断正误题1、奇偶校验码是最基本的检错码，用来使用PCM方法传送讯号时避免出错。

（对）2、异或函数与同或函数在逻辑上互为反函数。

（对）3、8421BCD码、2421BCD码和余3码都属于有权码。

（错）4、二进制计数中各位的基是2，不同数位的权是2的幂。

（对）3、每个最小项都是各变量相“与”构成的，即n个变量的最小项含有n个因子。

（对）4、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。

xxx~xxx学年第x学期《数字电子技术》期末复习题第一部分题目一、判断题（每题2分,共30分。

描述正确的在题号前的括号中打“√”，错误的打“×”）【】1、二进制有0 ~ 9十个数码，进位关系为逢十进一。

【】2、（325）8 ＞（225）10【】3、十进制数整数转换为二进制数的方法是采用“除2取余法”。

【】4、在二进制与十六进制的转换中，有下列关系：（100111010001）2=（9D1）16【】5、8421 BCD码是唯一能表示十进制数的编码。

【】6、十进制数85的8421 BCD码是101101。

【】7、格雷码为无权码，8421 BCD为有权码。

【】8、数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。

【】9、逻辑变量的取值，１比０大。

【】10、在逻辑代数中，逻辑变量和函数均只有0和1两个取值，且不表示数量的大小。

【】11、逻辑运算1+1=1【】12、逻辑运算A+1+0=A【】13、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。

【】14、在时间和幅度上均不连续的信号是数字信号，所以语音信号是数字信号。

【】15、逻辑函数的运算次序为：先算括号内，后算括号外；先求与，再求或，最后求非。

【】16、AB A C BC AB A C++=+【】17、逻辑函数表达式的化简结果是唯一的。

【】18、逻辑真值表、逻辑表达式、逻辑图均是逻辑关系的描述方法。

【】19、n个变量组成的最小项总数是2n个。

【】20、逻辑函数的化简方法主要有代数化简法和卡诺图化简法。

【】21、逻辑函数化简过程中的无关项一律按取值为0处理。

【】22、数字电路中晶体管工作在开关状态，即不是工作在饱和区，就是工作在截止区。

【】23、TTL或非门的多余输入端可以接高电平。

【】24、某一门电路有三个输入端A、B、C，当输入A、B、C不全为“1”时，输出Y为“0”，输入A、B、C全为高电平“1”时，输出Y为“1”，此门电路是或门电路。

数字电子技术根底(第一套)一、填空题：〔每空1分，共15分〕=+的两种标准形式分别为〔〕、〔〕。

1．逻辑函数Y AB C2．将2004个“1〞异或起来得到的结果是〔〕。

3．半导体存储器的构造主要包含三个局部，分别是〔〕、〔〕、〔〕。

4．8位D/A转换器当输入数字量为5v。

假设只有最低位为高电平，则输出电压为〔〕v；当输入为，则输出电压为〔〕v。

5．就逐次逼近型和双积分型两种A/D转换器而言，〔〕的抗干扰能力强，〔〕的转换速度快。

6．由555定时器构成的三种电路中，〔〕和〔〕是脉冲的整形电路。

7．及PAL相比，GAL器件有可编程的输出构造，它是通过对〔〕进展编程设定其〔〕的工作模式来实现的，而且由于采用了〔〕的工艺构造，可以重复编程，使它的通用性很好，使用更为方便灵活。

二、根据要求作题：〔共15分〕1．将逻辑函数 P=AB+AC写成“及或非〞表达式，并用“集电极开路及非门〞来实现。

2．图1、2中电路均由CMOS门电路构成，写出P、Q 的表达式，并画出对应A、B、C的P、Q波形。

三、分析图3所示电路：〔10分〕1）试写出8选1数据选择器的输出函数式；2）画出A2、A1、A0从000~111连续变化时，Y的波形图；3）说明电路的逻辑功能。

四、设计“一位十进制数〞的四舍五入电路〔采用8421BCD码〕。

要求只设定一个输出，并画出用最少“及非门〞实现的逻辑电路图。

〔15分〕五、电路及CP、A的波形如图4(a) (b)所示，设触发器的初态均为“0〞，试画出输出端B和C的波形。

〔8分〕BC六、用T触发器和异或门构成的某种电路如图5(a)所示，在示波器上观察到波形如图5(b)所示。

试问该电路是如何连接的？请在原图上画出正确的连接图，并标明T的取值。

〔6分〕七、图6所示是16*4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。

ROM中的数据见表1所示。

试画出在CP信号连续作用下的D3、D2、D1、D0输出的电压波形，并说明它们和CP信号频率之比。

数电期末考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。

A. 与运算B. 或运算C. 非运算D. 异或运算答案：C2. 一个触发器可以存储（）位二进制信息。

A. 1B. 2C. 3D. 4答案：A3. 以下哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时延C. 没有记忆功能D. 任何时刻输出仅由该时刻的输入决定答案：B4. 一个4位二进制计数器可以计数到（）。

A. 8B. 16C. 15D. 14答案：B5. 一个D触发器的特点是（）。

A. 有两个稳定状态B. 只有一个稳定状态C. 没有稳定状态D. 以上都不是答案：A6. 在数字电路中，以下哪个不是基本的门电路？（）。

A. 与门B. 或门C. 非门D. 异或门答案：D7. 一个3线-8线译码器可以译码（）种不同的输入。

A. 3B. 8C. 6D. 7答案：B8. 一个8位寄存器可以存储（）位二进制数。

A. 8B. 16C. 32D. 64答案：A9. 以下哪个是同步时序电路的特点？（）A. 电路的输出仅依赖于当前的输入B. 电路的输出依赖于当前的输入和电路的历史状态C. 电路的输出不依赖于输入D. 电路的输出仅依赖于电路的历史状态答案：B10. 一个JK触发器可以表示（）种不同的状态。

A. 1B. 2C. 3D. 4答案：B二、填空题（每题2分，共20分）1. 在数字电路中，一个基本的与门电路有_____个输入端和一个输出端。

答案：22. 一个4位二进制计数器的计数范围是从0到_____。

答案：153. 一个D触发器在时钟信号的上升沿到来时，其输出Q将与输入D保持_____。

答案：一致4. 在数字电路中，一个3线-8线译码器的输出是_____进制的。

答案：二5. 一个8位寄存器可以存储的最大十进制数是_____。

答案：2556. 一个JK触发器在J=0，K=0时，其状态将保持_____。

数字电子技术基础试题一一、填空题 : 每空1分,共10分1． 30.25 10 = 2 = 16 ;2 . 逻辑函数L = + A+ B+ C +D = ;3 . 三态门输出的三种状态分别为：、和 ;4 . 主从型JK触发器的特性方程= ;5 . 用4个触发器可以存储位二进制数;6 . 存储容量为4K×8位的RAM存储器,其地址线为条、数据线为条;二、选择题：选择一个正确的答案填入括号内,每题3分,共30分1.设图1中所有触发器的初始状态皆为0,找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：图;图 12.下列几种TTL电路中,输出端可实现线与功能的电路是 ;A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路,其多余输入端正确的处理方法是 ;A、通过大电阻接地>1.5KΩB、悬空C、通过小电阻接地<1KΩD、通过电阻接V CC4.图2所示电路为由555定时器构成的 ;A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路 ;图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中,转换速度最快的是 ; 图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示,则该电路为 ;图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍,可采用 ;A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为 ;A、B、C、D、10、一个数据选择器的地址输入端有3个时,最多可以有个数据信号输出;A、4B、6C、8D、16三、逻辑函数化简每题5分,共10分1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D,约束条件：A C + A CD+AB=0四、分析下列电路; 每题6分,共12分1、写出如图4所示电路的真值表及最简逻辑表达式;图 42、写出如图5所示电路的最简逻辑表达式; 图 5五、判断如图 6所示电路的逻辑功能;若已知 u B =-20V,设二极管为理想二极管,试根据 u A 输入波形,画出 u 0 的输出波形8分t图 6六、用如图 7所示的8选1数据选择器CT74LS151实现下列函数;8分YA,B,C,D=Σm1,5,6,7,9,11,12,13,14图 7七、用 4位二进制计数集成芯片CT74LS161采用两种方法实现模值为10的计数器,要求画出接线图和全状态转换图;CT74LS161如图8所示,其LD端为同步置数端,CR为异步复位端;10分图 8八、电路如图 9所示,试写出电路的激励方程,状态转移方程,求出Z 1 、Z 2 、Z 3 的输出逻辑表达式,并画出在CP脉冲作用下,Q 0 、Q 1 、Z 1 、Z 2 、Z 3 的输出波形;设 Q 0 、Q 1 的初态为0; 12分数字电子技术基础试题一参考答案一、填空题 :1． 30.25 10 = 11110.01 2 = 1E.4 16 ;2 . 1;3 . 高电平、低电平和高阻态;4 . ;5 . 四;6 . 12、 8二、选择题：1.C2.D3.D4.A5.C6.A7.C8.C9.D 10.C三、逻辑函数化简1、Y=A+B2、用卡诺图圈0的方法可得：Y= +DA+ +四、 1、该电路为三变量判一致电路,当三个变量都相同时输出为1,否则输出为0;2、B =1, Y = A ,B =0 Y 呈高阻态;五、 u 0 = u A · u B ,输出波形 u 0 如图 10所示:图 10六、如图 11所示：D图11七、接线如图 12所示：图 12全状态转换图如图 13 所示：ab图 13八、, , 波形如图 14所示：数字电子技术基础试题二一、填空题 : 每空1分,共10分1．八进制数 34.2 8 的等值二进制数为 2 ；十进制数 98 的 8421BCD 码为 8421BCD ;2 . TTL 与非门的多余输入端悬空时,相当于输入电平;3 .图15所示电路中的最简逻辑表达式为 ;图 154. 一个 JK 触发器有个稳态,它可存储位二进制数;5. 若将一个正弦波电压信号转换成同一频率的矩形波,应采用电路;6. 常用逻辑门电路的真值表如表1所示,则 F 1 、 F 2 、 F 3 分别属于何种常用逻辑门;表 1A B F 1 F 2 F 30 0 1 1 00 1 0 1 11 0 0 1 11 1 1 0 1F 1 ；F 2 ；F 3 ;二、选择题：选择一个正确答案填入括号内,每题3分,共30分1、在四变量卡诺图中,逻辑上不相邻的一组最小项为：A、m 1 与m 3B、m 4 与m 6C、m 5 与m 13D、m 2 与m 82、 L=AB+C 的对偶式为：A 、 A+BC ；B 、 A+BC ； C 、 A+B+C ；D 、 ABC ；3、半加器和的输出端与输入端的逻辑关系是A、与非B、或非C、与或非D、异或4、 TTL 集成电路 74LS138 是３ / ８线译码器,译码器为输出低电平有效,若输入为A 2 A 1 A 0 =101 时,输出：为 ;A . 00100000 B. 11011111 C.11110111 D. 000001005、属于组合逻辑电路的部件是 ;A、编码器B、寄存器C、触发器D、计数器6．存储容量为8K×8位的ROM存储器,其地址线为条;A、8B、12C、13D、147、一个八位D/A转换器的最小电压增量为0.01V,当输入代码为10010001时,输出电压为 V;A、1.28B、1.54C、1.45D、1.568、T触发器中,当T=1时,触发器实现功能;A、置1B、置0C、计数D、保持9、指出下列电路中能够把串行数据变成并行数据的电路应该是 ;A、JK触发器B、3/8线译码器C、移位寄存器D、十进制计数器10、只能按地址读出信息,而不能写入信息的存储器为 ;A、 RAMB、ROMC、 PROMD、EPROM三、将下列函数化简为最简与或表达式本题 10分1. 代数法2、F 2 A,B,C,D=∑m 0,1,2,4,5,9+∑d 7,8,10,11,12,13卡诺图法四、分析如图 16所示电路,写出其真值表和最简表达式;10分五、试设计一个码检验电路,当输入的四位二进制数 A、B、C、D为8421BCD码时,输出Y为1,否则Y为0;要求写出设计步骤并画电路图 10分六、分析如图17所示电路的功能,写出驱动方程、状态方程,写出状态表或状态转换图,说明电路的类型,并判别是同步还是异步电路 10分八、如图19所示的十进制集成计数器；的为低电平有效的异步复位端,试将计数器用复位法接成八进制计数器,画出电路的全状态转换图; 10分图 19数字电子技术基础试题二参考答案一、填空题 :• 11100.01 , 10011000•高• AB•两 , 一•多谐振荡器•同或 , 与非门 , 或门二、选择题：1． D 2. B 3. D 4. B 5. A6. C7. C8. C9. C 10. B三、 1. 2.四、 1.2. , , , 五、六、同步六进制计数器,状态转换图见图 20; 图 20八、 八进制计数器电路如图 22所示;数字电子技术基础试题四一、选择题每题2分,共26分1．将代码100000118421转换为二进制数 ;A 、010000112B 、010100112C 、100000112D 、0001001100012 2．函数AB B A F+=的对偶式为 ;A 、B A +)()B A +• B 、B A B A +•+；C 、A B A •+B + D 、))((B A B A ++3．有符号位二进制数的原码为11101,则对应的十进制为 ; A 、-29 B 、+29 C 、-13 D 、+13 4．逻辑函数)(F E BCD BD A AC Y+++=的最简的与或式 ;A 、AC+BD ；B 、BD A AC + C 、AC+BD 、A+BD5．逻辑函数的F=BC B A B A ++的标准与或式为 ;A 、∑)7,5,4,3,2(B 、∑)6,4,3,2,1(C 、∑)5,3,2,1,0( D 、∑)7,6,5,4,3(6．逻辑函数YA,B,C=∑)5,4,2,0(的最简与或非式为 ;A 、ABC A + B 、C A B A + C 、B AC A +D 、C B C A B A ++7．逻辑函数YA,B,C,D=∑)9,6,5,4,2,1(其约束条件为AB+AC=0则最简与或式为 ; A 、D C D C CB ++ B 、DC AD C C B ++ ；C 、D C D C D C A ++ D 、C A D B B A ++8．下图为TTL 逻辑门,其输出Y 为 ;A 、0B 、 1C 、B A +D 、B A • 9．下图为OD 门组成的线与电路其输出Y 为 ;A 、1B 、0C 、BD 、B A • 10．下图中触发器的次态方程Q n+1为 ;A 、AB 、0C 、Q nD 、Qn11．RS 触发器要求状态由0 → 1其输入信号为 ;A 、RS=01B 、RS=×1C 、RS=×0 D、RS=1012．电源电压为+12V 的555定时器、组成施密特触发器,控制端开路,则该触发器的回差电压△V T 为 ;A 、4VB 、6VC 、8VD 、12V 13．为了将三角波换为同频率的矩形波,应选用 ; A 、施密特触发器 B 、单稳态触发器 C 、多谐振器 D 、计数器 二、判断题每题1分,共10分 1．OC 门的输出端可并联使用;2．当TTL 门输出电流I OH =0.4mA, I OL =16mA,I IH =40μA,I IL =1mA 时N=16; 3．N 进制计数器可以实现N 分频;4．组合逻辑电路在任意时刻的输出不仅与该时刻的输入有关,,还与电路原来的状态有关;5．单稳态触发器暂稳态维持时间的长短取决于外界触发脉冲的频率和幅度; 6．在逻辑电路中三极管即可工作在放大,饱和、截止状态; 7．逻辑函数Y=D B C A AB ++满足一定条件时存在两处竞争—冒险;8．寄存器、编码器、译存器、加法器都是组合电路逻辑部件; 9．二进制数101110B 转换成8421BCD 码为0100 01108421; 10．逻辑函数YABC=∑)4,2,0(m 时即：YABC=)7,6,5,3,1(m ∏;三、分析题共20分1．试分析同步时序逻辑电路,要求写出各触发器的驱动方程、状态方程,画出完整的状态转换图按Q 3Q 2Q 1排列;6分2．分析下图由74160构成的计数器为几进制计数器,画出有效状态转换图;4分3．分析逻辑电路,要求写出输出逻辑式、列出真值表、说明其逻辑功能;6分4．分析如下74LS153数据选择器构成电路的输出逻辑函数式;4分Q 0 Q 3Q 2 Q 1 D 0 D 3D 2 D 1 CPCET EP74160 11R DLD CP1＆RD四、设计题共26分1．用74LS160及少量的与非门组成能显示00~48的计数器使用 完成;8分2．试用图示3线－8线译码器74LS138和必要的门电路产生如下多输出逻辑函数;要求：1写出表达式的转换过程6分；2在给定的逻辑符号图上完成最终电路图;6分⎪⎩⎪⎨⎧+=++=+=CB AC B Y BC C B A C B A Y BCAC Y 3213．使用74LS161和74LS152设计一个序列信号发生器,产生的8位序列信号为00010111时间顺序自左向右;6分D 0 D 1 D 2 D 3Q 0 Q 1 Q 2 Q 3 EP ETCP CLDD R74160D 0 D 1 D 2 D 3Q 0 Q 1 Q 2 Q 3EP ETCP C LDD R74160FA BYD 0 D 1 D 2 D 3A 1 A 0五、画图题共18分1．用555定时器及电阻R 1、R 2和电容C 构成一个多谐振荡器电路;画出电路,并写出脉冲周期T 的计算公式;8分2．图a 中CP 的波形如图b 所示;要求：1写出触发器次态Q n+1的最简函数表达式和Y 1、Y 2的输出方程;4分2在图b 中画出Q 、Y 1和Y 2的波形设Q n =06分图a图b V CC DISC V CO GND d R 555V O TH TR数字电子技术基础试题答案A 卷一、选择题26分每题2分1、B2、 A3、C4、B5、A6、A7、A8、A9、A 10、A 11、 A12、A 13、B二、判断题10分每小题1分1、√2、×3、√4、×5、√6、×7、√8、×9、×√10、×三、分析题22分1． 8分①驱动方程3分 ②状态方程3分213212321321Q K Q K Q K Q J Q J Q J ====== ③状态转换图2分2、4分为五进制计数器2分状态转换图2分3、6分①逻辑式：2分B A Y B A B A Y B A Y =+==321;;23232312121213121Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q =+==+=+=②真值表：2分③逻辑功能：2分数值比较器4、4分A AB B A F =+=四、设计题24分1、6分2、12分①转换过程6分 ②连接图6分3、6分5403743127531m m m Y m m m m Ym m m Y ••=•••=••=六、画图题18分1、8分①2分2ln )2(2121C R R T T T +=+= ②6分图2、10分①次态、Y 1 、Y 2方程4分CP Q Y QCP Y QQ n ===+211②波形6分。

《数字电子技术基础》(第一套)一、填空题：（每空1分，共15分）1．逻辑函数Y AB C=+的两种标准形式分别为（）、（）。

2．将2004个“1”异或起来得到的结果是（）。

3．半导体存储器的结构主要包含三个部分，分别是（）、（）、（）。

4．8位D/A转换器当输入数字量10000000为5v。

若只有最低位为高电平，则输出电压为（）v；当输入为10001000，则输出电压为（）v。

5．就逐次逼近型和双积分型两种A/D转换器而言，（）的抗干扰能力强，（）的转换速度快。

6．由555定时器构成的三种电路中，（）和（）是脉冲的整形电路。

7．与PAL相比，GAL器件有可编程的输出结构，它是通过对（）进行编程设定其（）的工作模式来实现的，而且由于采用了（）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。

二、根据要求作题：（共15分）1．将逻辑函数P=AB+AC写成“与或非”表达式，并用“集电极开路与非门”来实现。

2．图1、2中电路均由CMOS门电路构成，写出P、Q 的表达式，并画出对应A、B、C的P、Q波形。

三、分析图3所示电路：（10分）1）试写出8选1数据选择器的输出函数式；2）画出A2、A1、A0从000~111连续变化时，Y的波形图；3）说明电路的逻辑功能。

四、设计“一位十进制数”的四舍五入电路（采用8421BCD码）。

要求只设定一个输出，并画出用最少“与非门”实现的逻辑电路图。

（15分）五、已知电路及CP、A的波形如图4(a) (b)所示，设触发器的初态均为“0”，试画出输出端B和C的波形。

（8分）BC六、用T触发器和异或门构成的某种电路如图5(a)所示，在示波器上观察到波形如图5(b)所示。

试问该电路是如何连接的？请在原图上画出正确的连接图，并标明T的取值。

（6分）七、图6所示是16*4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。

ROM中的数据见表1所示。

试画出在CP信号连续作用下的D3、D2、D1、D0输出的电压波形，并说明它们和CP 信号频率之比。

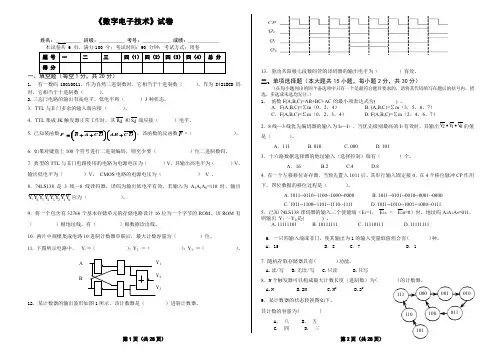

第1页（共28页） 第2页（共28页）《数字电子技术》试卷姓名：__ _______ 班级：__________ 考号：___________ 成绩：____________ 本试卷共 6 页，满分100 分；考试时间：90 分钟；考试方式：闭卷1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（ ），作为8421BCD 码时，它相当于十进制数（ ）。

2.三态门电路的输出有高电平、低电平和（ ）3种状态。

3．TTL 与非门多余的输入端应接（ ）。

4．TTL 集成JK 触发器正常工作时，其d R 和d S 端应接（ ）电平。

5. 已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ，该函数的反函数F =（ ）。

6. 如果对键盘上108个符号进行二进制编码，则至少要（ ）位二进制数码。

7. 典型的TTL 与非门电路使用的电路为电源电压为（ ）V ，其输出高电平为（ ）V ，输出低电平为（ ）V ， CMOS 电路的电源电压为（ ） V 。

8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出 01234567Y Y Y Y Y Y Y Y 应为（）。

9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。

该ROM 有（ ）根地址线，有（ ）根数据读出线。

10. 两片中规模集成电路10进制计数器串联后，最大计数容量为（ ）位。

11.）；Y3 ＝（ ）。

12. 某计数器的输出波形如图1所示，该计数器是（ ）进制计数器。

13．驱动共阳极七段数码管的译码器的输出电平为（ ）有效。

二、单项选择题（本大题共15小题，每小题2分，共30分）（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

）1. 函数F(A,B,C)=AB+BC+AC 的最小项表达式为( ) 。

《数字电子技术》试卷一一、 填空（每空1分，共２５分）１、(10110)2=( )10=( )16(28)10=( )2=( )16 （56）10=（ ）8421BCD２、最基本的门电路是： 、 、 。

３、有N 个变量组成的最小项有 个。

4、基本RS 触发器的特征方程为_______ ,约束条件是 __.5、若存储器的容量是256×4RAM,该RAM 有 ___存储单元，有 字，字长_____位，地址线 根。

6、用N 位移位寄存器构成的扭环形计数器的模是________.7、若令JK 触发器的J=K=T 则构成的触发器为_______.8、如图所示，Y= 。

9、如图所示逻辑电路的输出Y= 。

10、已知Y=D AC BC B A ++，则Y = ，Ｙ／＝ 。

11、组合逻辑电路的特点是_________、___________;与组合逻辑电路相比，时序逻辑电路的输出不仅仅取决于此刻的_______;还与电路 有关。

二、 化简(每小题5分，共20分)1、公式法化简（１）Ｙ＝ABC ABC BC BC A ++++=+++（２）Y ABC A B C2、用卡诺图法化简下列逻辑函数=+++（１）Y BCD BC ACD ABDY=∑+∑（２）(1,3,4,9,11,12,14,15)(5,6,7,13)m d三、设下列各触发器初始状态为0，试画出在CP作用下触发器的输出波形(10分)四、用74LS161四位二进制计数器实现十进制计数器（15分）五、某汽车驾驶员培训班结业考试，有三名评判员，其中A 为主评判员，B 、C 为副评判员，评判时，按照少数服从多数原则，但若主评判员认为合格也可以通过。

试用74LS138和与非门实现此功能的逻辑电路。

(15分)P Q A Q B Q C Q D C T 74LS161 LD CPQ A 、Q B 、Q C 、Q D ：数据输出端； A 、B 、C 、D ：数据输入端； P 、T ：计数选通端；r C ：异步复位端；CP ：时钟控制输入端；D L ：同步并置数控制端；六、试分析如图电路的逻辑功能,设各触发器的初始状态为0(15分)《数字电子技术》试卷一参考答案一、填空（每空1分，共２５分）1、10(22)、16(16)；2(11100)、16(1)C ；8421(01010110)BCD 。

数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = (11110.01 ) 2 = ( 1E.4) 16 。

2 . 逻辑函数L = + A+ B+ C +D = 1 。

3 . 三态门输出的三种状态分别为：、和。

4 . 主从型JK触发器的特性方程 = 。

5 . 用4个触发器可以存储位二进制数。

6 . 存储容量为4K×8位的RAM存储器，其地址线为 12 条、数据线为 8 条。

1． (30.25) 10 = ( 11110.01 ) 2 = ( 1E.4 ) 16 。

2 . 1。

3 . 高电平、低电平和高阻态。

4 . 。

5 . 四。

6 . 12、 8二、选择题： (选择一个正确的答案填入括号，每题3分，共30分 )1.设下图中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（C ）图。

2.下列几种TTL电路中，输出端可实现线与功能的电路是（ D）。

A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（D ）。

A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）B、 D、通过电阻接V CC4.图2所示电路为由555定时器构成的（A ）。

A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（C ）。

A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（A ）。

A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器B、 D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如下图所示，则该电路为（ C）。

A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（C ）。

A、10级施密特触发器B、10位二进制计数器C、十进制计数器B、D、10位D/A转换器9、已知逻辑函数与其相等的函数为（ D）。

数字电子技术期末试题库一、选择题：A组：1.如果采用偶校验方式，以下接收端收到的校验码中，〔 A 〕是不正确的A、00100B、10100C、11011D、11110２、某一逻辑函数真值表确定后，下面描述该函数功能的方法中，具有唯一性的是〔 B 〕A、逻辑函数的最简与或式B、逻辑函数的最小项之和C、逻辑函数的最简或与式D、逻辑函数的最大项之和３、在以下逻辑电路中，不是组合逻辑电路的是〔 D 〕A、译码器B、编码器C、全加器D、存放器４、以下触发器中没有约束条件的是〔 D 〕A、根本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器５、555定时器不可以组成 D 。

A.多谐振荡器B.单稳态触发器C.施密特触发器触发器６、编码器〔A 〕优先编码功能，因而〔 C 〕多个输入端同时为１。

A、有B、无C、允许D、不允许７、〔 D 〕触发器可以构成移位存放器。

A、根本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器８、速度最快的A/D转换器是〔 A 〕电路A、并行比拟型B、串行比拟型C、并－串行比拟型D、逐次比拟型9、某触发器的状态转换图如下图，该触发器应是( C )A.J-K触发器B.R-S触发器C.D触发器D.T触发器10.〔电子专业作〕对于VHDL 以下几种说法错误的选项是〔A 〕VHDL程序中是区分大小写的。

一个完整的VHDL程序总是由库说明局部、实体和结构体等三局部构成C VHDL程序中的实体局部是对元件和外部电路之间的接口进行的描述，可以看成是定义元件的引脚结构体是描述元件内部的结构和逻辑功能组：1、微型计算机和数字电子设备中最常采用的数制是-------------------------------- 〔 A 〕A.二进制B.八进制C.十进制D.十六进制2、十进制数6在8421BCD码中表示为------------------------------------------------- 〔 B 〕C.0111D.1000__3、在图1所示电路中，使Y A的电路是--------------------------------------------- 〔A〕1A.○1B.○2C. ○3D.○44、接通电源电压就能输出矩形脉冲的电路是------------------------------------------ 〔 D 〕A.单稳态触发器B.施密特触发器C. D触发器D.多谐振荡器5、多谐振荡器有------------------------------------------------------------------------------- 〔C 〕A.两个稳态B.一个稳态C. 没有稳态D.不能确定6、输入A、B和输出Y的波形如以下图所示，那么对应的逻辑门电路是-------〔 D 〕A.与门B.与非门C. 或非门D.异或门7、以下电路中属于时序逻辑电路的是------------------------------------------------------ 〔B 〕A.编码器B.计数器C. 译码器D.数据选择器8、在某些情况下，使组合逻辑电路产生了竞争与冒险，这是由于信号的---------〔 A 〕A.延迟B.超前C.突变D.放大9、以下哪种触发器可以方便地将所加数据存入触发器，适用于数据存储类型的时序电路-------------------------------------------------------------------------------- 〔 C 〕A.RS触发器B.JK触发器C. D触发器D.T触发器10、电路和波形如以下图，正确输出的波形是----------------------------------------------- 〔 A 〕A.○1B.○2C. ○3D.○4C组：1．十进制数25用8421BCD码表示为A。

数字电子技术期末试题库一、选择题：A组：1.如果采用偶校验方式，下列接收端收到的校验码中，（ A ）是不正确的A、00100B、10100C、11011D、11110２、某一逻辑函数真值表确定后，下面描述该函数功能的方法中，具有唯一性的是（B）A、逻辑函数的最简与或式B、逻辑函数的最小项之和C、逻辑函数的最简或与式D、逻辑函数的最大项之和３、在下列逻辑电路中，不是组合逻辑电路的是（D）A、译码器B、编码器C、全加器D、寄存器４、下列触发器中没有约束条件的是（D）A、基本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器５、555定时器不可以组成D。

A.多谐振荡器B.单稳态触发器C.施密特触发器D.J K触发器６、编码器（A）优先编码功能，因而（C）多个输入端同时为１。

A、有B、无C、允许D、不允许７、（D）触发器可以构成移位寄存器。

A、基本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器８、速度最快的A/D转换器是（A）电路A、并行比较型B、串行比较型C、并－串行比较型D、逐次比较型9、某触发器的状态转换图如图所示，该触发器应是( C )A. J-K触发器B. R-S触发器C. D触发器D. T触发器10.（电子专业作）对于VHDL以下几种说法错误的是（A ）A VHDL程序中是区分大小写的。

B 一个完整的VHDL程序总是由库说明部分、实体和结构体等三部分构成C VHDL程序中的实体部分是对元件和外部电路之间的接口进行的描述，可以看成是定义元件的引脚D 结构体是描述元件内部的结构和逻辑功能B组：1、微型计算机和数字电子设备中最常采用的数制是--------------------------------（ A ）A.二进制B.八进制C. 十进制D.十六进制2、十进制数6在8421BCD码中表示为-------------------------------------------------（ B ）A.0101B.0110C. 0111D. 10003、在图1所示电路中，使__AY 的电路是---------------------------------------------（ A ）A. ○1B. ○2C. ○3D. ○44、接通电源电压就能输出矩形脉冲的电路是------------------------------------------（ D ）A. 单稳态触发器B. 施密特触发器C. D触发器D. 多谐振荡器5、多谐振荡器有-------------------------------------------------------------------------------（ C ）A. 两个稳态B. 一个稳态C. 没有稳态D. 不能确定6、已知输入A、B和输出Y的波形如下图所示，则对应的逻辑门电路是-------（ D ）A. 与门B. 与非门C. 或非门D. 异或门7、下列电路中属于时序逻辑电路的是------------------------------------------------------（ B ）A. 编码器B. 计数器C. 译码器D. 数据选择器8、在某些情况下，使组合逻辑电路产生了竞争与冒险，这是由于信号的---------（ A ）A. 延迟B. 超前C. 突变D. 放大9、下列哪种触发器可以方便地将所加数据存入触发器，适用于数据存储类型的时序电路--------------------------------------------------------------------------------（ C ）A. RS触发器B. JK触发器C. D触发器D. T触发器10、电路和波形如下图，正确输出的波形是-----------------------------------------------（ A ）A. ○1B. ○2C. ○3D. ○4C组：1．十进制数25用8421BCD码表示为 A 。

xxx~xxx学年第x学期《数字电子技术》期末复习题第一部分题目一、判断题（每题2分,共30分。

描述正确的在题号前的括号中打“√”，错误的打“×”）【】1、二进制有0 ~ 9十个数码，进位关系为逢十进一。

【】2、（325）8 ＞（225）10【】3、十进制数整数转换为二进制数的方法是采用“除2取余法”。

【】4、在二进制与十六进制的转换中，有下列关系：（100111010001）2=（9D1）16【】5、8421 BCD码是唯一能表示十进制数的编码。

【】6、十进制数85的8421 BCD码是101101。

【】7、格雷码为无权码，8421 BCD为有权码。

【】8、数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。

【】9、逻辑变量的取值，１比０大。

【】10、在逻辑代数中，逻辑变量和函数均只有0和1两个取值，且不表示数量的大小。

【】11、逻辑运算1+1=1【】12、逻辑运算A+1+0=A【】13、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。

【】14、在时间和幅度上均不连续的信号是数字信号，所以语音信号是数字信号。

【】15、逻辑函数的运算次序为：先算括号内，后算括号外；先求与，再求或，最后求非。

【】16、AB A C BC AB A C++=+【】17、逻辑函数表达式的化简结果是唯一的。

【】18、逻辑真值表、逻辑表达式、逻辑图均是逻辑关系的描述方法。

【】19、n个变量组成的最小项总数是2n个。

【】20、逻辑函数的化简方法主要有代数化简法和卡诺图化简法。

【】21、逻辑函数化简过程中的无关项一律按取值为0处理。

【】22、数字电路中晶体管工作在开关状态，即不是工作在饱和区，就是工作在截止区。

【】23、TTL或非门的多余输入端可以接高电平。

【】24、某一门电路有三个输入端A、B、C，当输入A、B、C不全为“1”时，输出Y为“0”，输入A、B、C全为高电平“1”时，输出Y为“1”，此门电路是或门电路。

数电期末考试题库及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。

A. 与运算B. 或运算C. 非运算D. 异或运算答案：C2. 一个触发器可以存储（）位二进制信息。

A. 1B. 2C. 4D. 8答案：A3. 下列哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时间延迟C. 电路中没有存储元件D. 输出状态不随时间变化答案：B4. 一个4位二进制计数器可以计数的最大值是（）。

A. 15B. 16C. 8D. 7答案：B5. 在数字电路中，使用最广泛的逻辑门是（）。

A. 与非门B. 或非门C. 异或门D. 非门答案：A6. 一个D触发器的输出状态取决于（）。

A. 时钟信号B. 数据输入C. 复位信号D. 时钟信号和数据输入答案：D7. 在数字电路中，一个3线-8线译码器的输入线数是（）。

A. 3B. 4C. 5D. 8答案：A8. 一个4位二进制计数器的计数周期是（）。

A. 8B. 16C. 32D. 64答案：B9. 一个JK触发器在J=0，K=1时的输出状态是（）。

A. 保持不变B. 置0C. 置1D. 翻转答案：D10. 在数字电路中，一个同步计数器与异步计数器的主要区别是（）。

A. 计数速度B. 电路复杂度C. 计数方式D. 时钟信号的使用答案：D二、填空题（每题2分，共20分）1. 在数字电路中，一个3线-8线译码器可以产生________种不同的输出状态。

答案：82. 一个D触发器在时钟信号的上升沿到来时，其输出状态将________输入端的数据。

答案：复制3. 一个4位二进制计数器的计数范围是从________到________。

答案：0000到11114. 在数字电路中，一个与非门的输出状态与输入状态之间的关系是________。

答案：反相5. 一个JK触发器在J=1，K=0时的输出状态是________。

答案：置16. 在数字电路中，一个3线-8线译码器的输出线数是________。

《数字电子技术》试卷一一、 填空（每空1分，共２５分）１、(10110)2=( )10=( )16(28)10=( )2=( )16（56）10=（ ）8421BCD２、最基本的门电路是：、、。

３、有N 个变量组成的最小项有个。

4、基本RS 触发器的特征方程为_______ ,约束条件是 __.5、若存储器的容量是256×4RAM,该RAM 有 ___存储单元，有字，字长_____位，地址线根。

6、用N 位移位寄存器构成的扭环形计数器的模是________.7、若令JK 触发器的J=K=T 则构成的触发器为_______.8、如图所示，Y=。

9、如图所示逻辑电路的输出Y=。

10、已知Y=D AC BC B A ++，则Y =，Ｙ／＝。

11、组合逻辑电路的特点是_________、___________;与组合逻辑电路相比，时序逻辑电路的输出不仅仅取决于此刻的_______;还与电路有关。

二、 化简(每小题5分，共20分)1、公式法化简（１）Ｙ＝ABC ABC BC BC A ++++=+++（２）Y ABC A B C2、用卡诺图法化简下列逻辑函数=+++（１）Y BCD BC ACD ABD（２）(1,3,4,9,11,12,14,15)(5,6,7,13)Y=∑+∑m d三、设下列各触发器初始状态为0，试画出在CP作用下触发器的输出波形(10分)四、用74LS161四位二进制计数器实现十进制计数器（15分）五、某汽车驾驶员培训班结业考试，有三名评判员，其中A 为主评判员，B 、C 为副评判员，评判时，按照少数服从多数原则，但若主评判员认为合格也可以通过。

试用74LS138和与非门实现此功能的逻辑电路。

(15分)P Q A Q B Q C Q D C T 74LS161 LD CPA B C D CrQ A 、Q B 、Q C 、Q D ：数据输出端； A 、B 、C 、D ：数据输入端； P 、T ：计数选通端；r C ：异步复位端；CP ：时钟控制输入端；D L ：同步并置数控制端；C ：位输出端；六、试分析如图电路的逻辑功能,设各触发器的初始状态为0(15分)《数字电子技术》试卷一参考答案一、填空（每空1分，共２５分）1、10(22)、16(16)；2(11100)、16(1)C ；8421(01010110)BCD 。
