电子技术期末考试试卷及答案

2015 学年第 1 学期《电子技术基础》期末试卷（A卷，四大题型34小题）考试形式：闭卷一、填空题（10小题，20空格，每空格1分，共20分。

）1、直流放大器产生零点漂移的原因是：________________；________________。

2、差分放大电路的共模抑制比KCMR的含义是___________________________________，KCMR 越大，抑制零漂的能力越强。

3、集成运放在应用时，电路中需加保护电路，常用的保护电路有：________________保护；________________保护；________________保护。

4、要求放大电路输入电阻大、输出电阻小，可采用________________反馈；要求放大电路输入电阻小、输出电阻大，可采用________________反馈。

5、如果要求稳定放大器输出电压，并提高输入电阻，则应该对放大器施加_______________反馈；如果要求稳定放大器输出电流，并提高输出电阻，则应该对放大器施加_______________反馈。

6、如要产生较高频率的信号，可选用________________振荡器，如要产生较低频率的信号，可选用________________振荡器，如要产生频率________________的信号，可选用石英晶体振荡器。

7、放大器能否正常工作的首要重要条件是有合适的________________。

8、在单级共射极放大电路中，输入电压和输出电压的频率________________，________________电压被放大，而相位________________。

9、在桥式整流电路中，若输出电压为9V，负载中的电流为1A，则每个整流二极管应承受的反向电压为________________。

10、已知下图中三极管各极的电位，该三极管将处于________________工作状态。

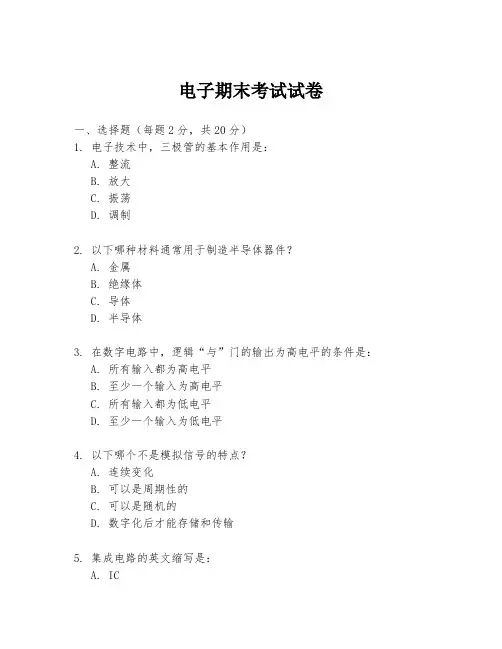

电子期末考试试卷一、选择题（每题2分，共20分）1. 电子技术中，三极管的基本作用是：A. 整流B. 放大C. 振荡D. 调制2. 以下哪种材料通常用于制造半导体器件？A. 金属B. 绝缘体C. 导体D. 半导体3. 在数字电路中，逻辑“与”门的输出为高电平的条件是：A. 所有输入都为高电平B. 至少一个输入为高电平C. 所有输入都为低电平D. 至少一个输入为低电平4. 以下哪个不是模拟信号的特点？A. 连续变化B. 可以是周期性的C. 可以是随机的D. 数字化后才能存储和传输5. 集成电路的英文缩写是：A. ICC. RAMD. ROM6. 在电子电路中，电容的单位是：A. 欧姆B. 法拉C. 安培D. 伏特7. 以下哪个不是电子元件的参数？A. 电阻B. 电容C. 频率D. 电感8. 电子电路中，二极管的正向导通电压通常为：A. 0.3VB. 0.7VC. 3.3VD. 5V9. 以下哪个是数字信号的特点？A. 连续变化B. 离散的数值C. 可以模拟自然界的声波D. 需要通过模拟电路处理10. 电子电路中，电源的正极通常用哪个字母表示？A. GB. ND. A二、填空题（每空1分，共10分）11. 电子电路中，基本的放大电路有______放大器、______放大器和差分放大器。

12. 电子电路中，一个电路的频率响应是指该电路对不同______的信号的响应特性。

13. 在模拟电子技术中，常用的信号源有正弦波发生器、______发生器和______发生器。

14. 电子电路中，一个理想的电源应该具有______内阻和______输出电压。

15. 电子电路中，一个电路的增益是指输出信号与______信号的比值。

三、简答题（每题10分，共20分）16. 简述数字电路与模拟电路的主要区别。

17. 描述集成电路的工作原理及其在现代电子设备中的应用。

四、计算题（每题15分，共30分）18. 给定一个串联电路，其中包含一个10Ω的电阻和一个0.5μF的电容。

xxx~xxx学年第x学期《数字电子技术》期末复习题第一部分题目一、判断题（每题2分,共30分。

描述正确的在题号前的括号中打“√”，错误的打“×”）【】1、二进制有0 ~ 9十个数码，进位关系为逢十进一。

【】2、（325）8 ＞（225）10【】3、十进制数整数转换为二进制数的方法是采用“除2取余法”。

【】4、在二进制与十六进制的转换中，有下列关系：（100111010001）2=（9D1）16【】5、8421 BCD码是唯一能表示十进制数的编码。

【】6、十进制数85的8421 BCD码是101101。

【】7、格雷码为无权码，8421 BCD为有权码。

【】8、数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。

【】9、逻辑变量的取值，１比０大。

【】10、在逻辑代数中，逻辑变量和函数均只有0和1两个取值，且不表示数量的大小。

【】11、逻辑运算1+1=1【】12、逻辑运算A+1+0=A【】13、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。

【】14、在时间和幅度上均不连续的信号是数字信号，所以语音信号是数字信号。

【】15、逻辑函数的运算次序为：先算括号内，后算括号外；先求与，再求或，最后求非。

【】16、AB A C BC AB A C++=+【】17、逻辑函数表达式的化简结果是唯一的。

【】18、逻辑真值表、逻辑表达式、逻辑图均是逻辑关系的描述方法。

【】19、n个变量组成的最小项总数是2n个。

【】20、逻辑函数的化简方法主要有代数化简法和卡诺图化简法。

【】21、逻辑函数化简过程中的无关项一律按取值为0处理。

【】22、数字电路中晶体管工作在开关状态，即不是工作在饱和区，就是工作在截止区。

【】23、TTL或非门的多余输入端可以接高电平。

【】24、某一门电路有三个输入端A、B、C，当输入A、B、C不全为“1”时，输出Y为“0”，输入A、B、C全为高电平“1”时，输出Y为“1”，此门电路是或门电路。

电子技术期末考试试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系有哪几种？A. 与、或、非B. 与、或、异或C. 与、异或、非D. 或、异或、同或答案：A2. 以下哪个不是半导体材料？A. 硅B. 锗C. 铜D. 碳化硅答案：C3. 一个完整的电路包括哪些基本组成部分？A. 电源、导线、开关、用电器B. 电源、电阻、电容、电感C. 电源、导线、电阻、电感D. 电源、开关、电容、用电器答案：A4. 在模拟电路中，放大器的基本功能是什么？A. 改变信号的频率B. 改变信号的幅度C. 改变信号的相位D. 改变信号的极性答案：B5. 以下哪个不是数字信号的特点？A. 离散的B. 连续的C. 有固定的电压水平D. 抗干扰能力强答案：B6. 什么是晶体管的放大区？A. 截止区B. 饱和区C. 线性区D. 击穿区答案：C7. 以下哪个是数字信号的优点？A. 传输距离远B. 抗干扰能力弱C. 传输速度慢D. 容易失真答案：A8. 模拟信号与数字信号的主要区别是什么？A. 模拟信号是连续的，数字信号是离散的B. 数字信号是连续的，模拟信号是离散的C. 模拟信号是高频的，数字信号是低频的D. 数字信号是高频的，模拟信号是低频的答案：A9. 什么是二进制数？A. 只有0和1两个数字的数B. 只有0和2两个数字的数C. 只有1和2两个数字的数D. 只有0和10两个数字的数答案：A10. 以下哪个是集成电路的特点？A. 体积大B. 集成度高C. 功耗大D. 价格高答案：B二、填空题（每空2分，共20分）11. 一个完整的电路由电源、__________、开关和用电器组成。

答案：导线12. 半导体材料的导电性能介于__________和__________之间。

答案：导体、绝缘体13. 晶体管的三个主要区域是截止区、饱和区和__________。

答案：放大区14. 数字信号的优点包括抗干扰能力强、__________和__________。

电子技术期末考试题及答案【篇一：电力电子技术期末考试试题及答案】第1章电力电子器件 1.电力电子器件一般工作在__开关__状态。

2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高时，功率损耗主要为__开关损耗__。

3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、 _主电路_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路__。

4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_ 、 _双极型器件_ 、_复合型器件_三类。

5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。

6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、 _肖特基二极管_。

7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。

8.晶闸管的基本工作特性可概括为 __正向电压门极有触发则导通、反向电压则截止__ 。

9.对同一晶闸管，维持电流ih与擎住电流il在数值大小上有il__大于__ih 。

10.晶闸管断态不重复电压udsm与转折电压ubo数值大小上应为，udsm_大于__ubo。

11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。

12.gto的__多元集成__结构是为了便于实现门极控制关断而设计的。

13.mosfet的漏极伏安特性中的三个区域与gtr共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。

14.电力mosfet的通态电阻具有__正__温度系数。

15.igbt 的开启电压uge （th）随温度升高而_略有下降__，开关速度__小于__电力mosfet 。

16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。

电子技术期末试题及答案一、单选题（每题2分，共20分）1. 以下哪个元件用于放大电流信号？A. 电阻器B. 电容器C. 可变电阻器D. 晶体管答案：D2. 以下哪个元件用于存储数字信号？A. 电容器B. 二极管C. 可变电阻器D. 逻辑门答案：D3. 哪种编码方式可以在传输过程中纠正数据错误？A. 不归零码B. 灰码C. 奇偶校验码D. ASCII码答案：C4. 下面哪种信号处理技术可以将模拟信号转换为数字信号？A. 调制解调B. 编码解码C. 抽样定量D. 逻辑运算答案：C5. 以下哪个元件用于控制电流的方向？A. 二极管B. 二极管PN结C. 可变电阻器D. 电感器答案：A6. 在逻辑电路中，与门的输入信号均为1时，输出信号为：A. 0B. 1C. 不确定D. 取决于输出端的电阻值答案：B7. 下列哪个逻辑门输出与输入相反的信号？A. 与门B. 或门C. 非门D. 异或门答案：C8. 以下哪个元件用于稳压？A. 二极管B. 三极管C. 可变电阻器D. 集成电路答案：B9. 下列哪个元件可将交流电转换为直流电？A. 二极管B. 二极管PN结C. 可变电阻器D. 整流器答案：D10. 匹配下列单位与其对应的电量：I. 安培（A）II. 伏特（V）III. 瓦特（W）IV. 欧姆（Ω）a. 电流b. 电压c. 功率d. 电阻答案：I-b，II-a，III-c，IV-d二、判断题（每题2分，共20分）1. 逆变器是将直流电转换为交流电的装置。

答案：正确2. 数字信号是连续变化的。

答案：错误3. 一个简单的电路由电源、导线和负载组成。

答案：正确4. PN结二极管只允许电流从N区流向P区。

答案：正确5. 逻辑门是利用晶体管来实现的。

答案：正确6. 模数转换器（ADC）将模拟信号转换为数字信号。

答案：正确7. 集成电路是由多个电子元件组成的。

答案：正确8. 直流电可以通过变压器进行传输。

答案：错误9. 发光二极管（LED）是一种电子器件。

《模拟电子技术》期末试卷及答案（本题每空1分，共20分）一、填空题：1. 二极管的伏安特性上分有四个区，分别是区、区、区和。

2. 双极型三极管属于控制型器件，单极型三极管属于控制型器件。

3. 理想运放的电路模型中，开环电压放大倍数A O＝，差模输入电阻r i= ，输出电阻r O= ，共模抑制比K CMR= 。

4. 击穿属于碰撞式的击穿，击穿属于场效应式的击穿，这两种击穿均属于击穿，具有互逆性。

5. 共发射极组态、共集电极组态和共基组态这三种放大电路中，其中组态的放大电路放大能力最强，组态的放大电路只有电流放大能力而没有电压放大能力，组态的放大电路只有电压放大能力而没有电流放大能力。

6. 放大电路中的负反馈类型可分有负反馈、负反馈、负反馈和负反馈。

（本题每小题1分，共10分）二、判断下列说法的正确与错误：1. 二极管只要工作在反向击穿区，就一定会造成永久型损坏。

（）2. 无论是双极型三极管还是单极型三极管，其导电机理是相同的。

（）3. 甲类、乙类和甲乙类功放均存在“交越失真”现象。

（）4. 射极输出器是典型的电流串联交流负反馈放大电路。

（）5. 共模信号和差模信号都是放大电路需要传输和放大的有用信号。

（）6. 所有放大电路的输入电压信号和输出电压信号都是反相的。

（）7.设置静态工作点的目的，就是让交流信号叠加在直流载波上全部通过放大器。

（）8.三极管工作中若耗散功率超过它的最大耗散功率P CM时，该管必须烧损。

（）9. 理想集成运放构成的线性应用电路中，电压增益与其内部参数无关。

（）10.即使是单门限电压比较器，其输出也必定是两种状态。

（）（本题每小题2分，共16分）三、单选题1. P型半导体是在本征半导体中掺入微量的（）价杂质元素构成的。

A．三价 B. 四价 C. 五价 D. 六价2. 测得NPN三极管各电极对地电压分别为V E＝2.1V，V B＝2.8V，V C＝4.4V，则该管必工作在（）。

《电子技术》期末复习试题及答案1.根据导电能力来衡量，自然界的物质可以分为、和一空1答案：导体空2答案：半导体空3答案：绝缘体2.导电能力介于导体和绝缘体之间的物质称为o空1答案：半导体3.二极管P区引出端叫极，N区引出端叫极空1答案：正空2答案：负4.二极管的最主要特性为 o空1答案：单向导电性5.按二极管所用的材料不同，可分为二极管和二极管两类。

空1答案：硅空2答案：错6. PN结正向偏置时，P区接电源极，N区接电源极空1答案：正空2答案：负7.半导体三极管有两个PN结，分别是结和结。

空1答案：集电空2答案：发射8.硅二极管的正向管压降为 V,错二极管的正向管压降为 Vo9.硅二极管的死区电压为 Vo空1答案：0.510.半导体三极管有三个电极，分别为极、极和极。

空1答案：集电空2答案：基空3答案：发射11.三极管的三种工作状态分别是状态、和状态。

空1答案：截止空2答案：放大状态空3答案：饱和12.三极管工作在放大状态，结正偏，结反偏。

空1答案：发射空2答案：集电13.半导体三极管放大的实质是,即空1答案：控制空2答案：用较小的电流控制较大的电流14.影响放大电路的静态工作点稳定的最主要因素是的变化空1答案：温度15.分压式射极偏置电路中电容的作用是。

空1答案：隔直通交16.温度升高时，放大电路的静态工作点会上升，引起失真，温度降低时，静态工作点会下降，引起失真。

17. NPN型三极管工作在截止状态时，发射结空1答案：反偏18.工作在放大状态的三极管可作为器件，工作在截止和饱和状态的三极管可作为器件。

空1答案：放大空2答案：开关19.各级放大器之间的连接方式，叫做空1答案：耦合LPN结的最大特点是（）oA.导电性B.绝缘性C.单向导电性（正确答案）D.负阻性2.半导体受光照，导电能力（）oA.增强（正确答案）B.减弱C.不变I）.不一定3.当加在硅二极管两端的正向电压从0逐渐增加时，硅二极管（）oA.立即导通B.到0. 3V才开始导通C.超过死区电压时才导通（正确答案）D.不导通4.当硅二极管加上0.4V正向电压，该二极管相当于（）。

电工电子技术试题库考试试卷期末考试试卷及答案详解一、选择题（每题2分，共20分）1. 以下哪个不是基本的电路元件？A. 电阻B. 电容C. 电感D. 二极管答案：D解析：基本的电路元件包括电阻、电容和电感。

二极管属于半导体器件，不属于基本电路元件。

2. 在串联电路中，电流处处相等，以下哪个说法正确？A. 电压处处相等B. 功率处处相等C. 电阻处处相等D. 电容处处相等答案：B解析：在串联电路中，电流处处相等，因此功率处处相等。

电压、电阻和电容在串联电路中不一定相等。

3. 以下哪个属于非线性电阻？A. 线性电阻B. 热敏电阻C. 光敏电阻D. 所有以上选项答案：D解析：非线性电阻包括线性电阻、热敏电阻和光敏电阻等。

4. 以下哪个不属于放大器的分类？A. 电压放大器B. 功率放大器C. 频率放大器D. 直流放大器答案：C解析：放大器的分类主要有电压放大器、功率放大器、频率放大器和直流放大器等。

频率放大器不属于放大器的分类。

5. 以下哪个是模拟信号的特点？A. 连续性B. 离散性C. 确定性D. 随机性答案：A解析：模拟信号具有连续性，而数字信号具有离散性。

二、填空题（每题3分，共15分）6. 在并联电路中，电压处处相等，电流等于各支路电流的______。

答案：和解析：在并联电路中，电压处处相等，电流等于各支路电流的和。

7. 电路元件按照其在电路中的作用可分为______元件和______元件。

答案：有源元件，无源元件解析：电路元件按照其在电路中的作用可分为有源元件（如电源、信号源等）和无源元件（如电阻、电容、电感等）。

8. 放大器的输入信号与输出信号的相位关系称为______。

答案：相位移解析：放大器的输入信号与输出信号的相位关系称为相位移。

9. 模拟信号经过采样和量化后，变为______信号。

答案：数字信号解析：模拟信号经过采样和量化后，变为数字信号。

三、判断题（每题2分，共10分）10. 在串联电路中，电压处处相等。

2020—2021学年下学期 电子工程专业《电子技术》期末考试题试卷 （单项选择题三）1.对三极管放大作用的实质，下列说法正确的是( )； A ．三极管可把小能量放大成大能量； B ．三极管把小电流放大成大电流； C ．三极管可把小电压放大成大电压； D ．三极管用较小的电流控制较大电流；2.PN 结加反向电压会变( )； A. 宽； B. 窄； C. 不变； D. 不定；3.有反馈的放大器的电压放大倍数( )； A. 一定提高； B. 一定降低；C. 保持不变；D. 说法都不对；院（系） 班级姓名学号……………………………………………装…………………………订………………………线……………………………………………4.下列哪种电路属于正反馈电路的应用( )；A. 分压式偏置电路；B. 射极输出器；C. 自激振荡器；D. 线性集成电路；5.有一放大电路需要稳定输出电压,提高输入电阻,则需引入( )；A. 电压串联负反馈；B. 电流串联负反馈；C. 电压并联负反馈；D. 电流并联负反馈；6.同相比例运放中的反馈类型为( )；A. 电压串联负反馈；B. 电流串联负反馈；C. 电压并联负反馈；D. 电流并联负反馈；7.关于深度负反馈说法错误的是( )；A. 反馈深度很大；B. 1+AF≥10；C. 放大倍数只与反馈系数有关；D. 放大倍数由电路参数决定；8.负反馈能改善放大器的非线性失真,下面说法正确的是()；A. 使放大器的输出电压如实反映了放大了的输出电压波形；B. 无论输入信号是否失真放大器的输出信号均无失真；C. 负反馈只能减小放大器本身所产生的失真；D. 较好的负反馈能消除失真；9．引入负反馈后，放大器的放大倍数：（）。

A．变大；B．变小；C．不变；D．不确定；10．引入负反馈后，放大器的频带：（）；A．变宽；B．变窄；C．不变；D．不确定；11．电压串联负反馈对输入电阻是：（）；A．增大；B．减小；C．不变；D．近似不变；12．晶体管的极限参数为P CM＝100mW，I CM＝20mA，U（BR）CEO＝15V，试问在下列情况下，哪种是正常工作。

电工电子技术期末考试试卷及答案1、交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的瞬时值，分别用小写字母i、u表示。

2、数字电路中只有0和1两个数码。

3、三相电源的中线一般是接地的，所以中线又称零地线。

三相电源三相绕组的首端引出的三根导线叫做相线。

4、(1011)2 = (11)10.5、电容和电阻都是电路中的基本元件，但它们在电路中所起的作用却是不同的，从能量上看，电容是储能元件，电阻是耗能元件。

6、功率因数是有功功率和视在功率的比值，用于反映功率利用率。

7、正弦交流电的三要素是振幅、频率和初相位。

8、实际电压源总有内阻，因此实际电压源可以用电动势与电阻串联的组合模型来等效。

9、基本门电路有与门、或门和非门。

10、能够实现“有出1，全1出0”逻辑关系的门电路是与非门。

11、能够实现“有1出，全出1”逻辑关系的门电路是或非门。

12、能够实现“相异出1，相同出0”逻辑关系的门电路是异或门。

13、在交流电中，电流、电压随时间按正弦规律变化的，称为正弦交流电。

正弦交流电的三要素是指最大值、角频率、初相位。

14、工频电流的频率f=50Hz。

15、设u=311sin314tV，则此电压的最大值为311V，频率为50Hz，初相位为0.16、在如图所示的电路，已知I1=1A，I2=3A，I5=4.5A，则I3=4A，I4=0.5A，则I6=3.5A。

17、半导体三极管是由发射极、基极、集电极三个电极，发射结、集电结两个PN结构成。

18、三极管按其内部结构分为NPN和PNP两种类型。

19、晶体三极管作共射组态时，其输入特性与二极管类似，但其输出特性较为复杂，可分为放大区、截止区和饱和区。

20、二极管具有单向导电性特性。

二、单项选择题（每小题2分，共10分）1、如图所示电路中，电压表的内阻Rv为20KΩ，则电压表的指示为（B）。

20KΩ20KΩRvV30V-A。

10VB。

15VC。

《数字电子技术考试》姓名 班级 考号 成绩一、填空题：（每空1分，共20分）1．门电路按逻辑功能可以分为七种类型，它们分别为： 、 、 、 、 、 和 。

2．描述时序电路逻辑功能的四种常用方法为： 、 、 、 。

3．最常用的两种波形整形电路分别为： 和 。

4．存储器的电路结构中含有三个组成部分，分别为： 、 、 。

5．PLD 这种新型半导体数字集成电路的最大特点是，可以通过 方法设置其逻辑功能，并且需要在 的支持下进行。

6．E 2PROM2864的数据线有 根、地址线有 根。

二、单项选择题（每小题2分，共20分）在下列每小题的四个备选答案中选出一个正确的答案，并将其字母标号填入题干的括号内。

1．下列四个数中，与十进制数（163）10不相等的是（） A 、(A3)16 B 、（10100011）2 C 、（000101100011）8421BCD D 、（203）8 2．N 个变量可以构成多少个最小项（） A 、N B 、2NC 、2ND 、2N-1 3．下列功能不是二极管的常用功能的是（） A 、检波 B 、开关 C 、放大 D 、整流 4．.将十进制数10)18(转换成八进制数是（）A 、20B 、22C 、21D 、235．译码器的输入地址线为4根，那么输出线为多少根（） A 、8 B 、12 C 、16 D 、20 6．能把正弦信号转换成矩形脉冲信号的电路是（） A 、多谐振荡器 B 、D/A 转换器 C 、JK 触发器 D 、施密特触发器7．三变量函数()BC A C B A F +=,,的最小项表示中不含下列哪项（） A 、m2 B 、 m5C 、m3D 、 m78. 当三态门输出高阻状态时，输出电阻为（）A 、无穷大B 、约100欧姆C 、无穷小D 、约10欧姆9.为使采样输出信号不失真地代表输入模拟信号，采样频率f s 和输入模拟信号的最高频率f ax Im 的关系是（）A 、 f s ≥f ax ImB 、f s ≤f ax ImC 、f s ≥2f ax ImD 、 f s ≤2f ax Im10. 下列说法不正确的是（） A ．集电极开路的门称为OC 门B ．三态门输出端有可能出现三种状态（高阻态、高电平、低电平）C ．OC 门输出端直接连接可以实现正逻辑的线或运算 D.利用三态门电路可实现双向传输三、判断改错题（每小题2分，共10分）在题后的括号内，正确的打“√”，错误的打“×”并在题下空处进行改正。

2020—2021学年第二学期电子信息工程专业《电子技术》期末考试题试卷 （试卷六）一、单项选择题。

1．在P 型半导体中（ ）。

A ．只有自由电子； B ．只有空穴； C ．有空穴也有自由电子； D. 以上都不对； 2．空穴和电子数目相等且数量极少的半导体是（ ）。

A ．纯净半导体； B. 杂质半导体； C. P 型半导体； D. N 型半导体； 3.大功率整流电路应用的二极管类型为( )。

A. 点接触型硅管； B.面接触型硅管；C.点接触型锗管；院（系） 班级姓名学号……………………………………………装…………………………订………………………线……………………………………………D. 面接触型锗管；4.PN结的基本特性是( )。

A. 放大；B. 稳压；C. 单向导电性；D. 伏安特性；5.当反向电压增大到一定数值的时候,二极管反向电流突然增大这种现象称为( )。

A. 正向稳压；B. 正向死区；C. 反向截止；D. 反向击穿；6.需要工作在正向电压下的特殊二极管是( )。

A. 稳压二极管；B. 光电二极管；C. 发光二极管；D. 变容二极管；7. 稳压值为6V的稳压二极管，温度升高，稳压值：（）。

A．略有上升；B．略有降低；C．基本不变；D．根据情况而变；8.光电二极管当受到光照时电流将( )。

A. 不变；B. 增大；C. 减小；D. 都有可能；9.变压器次级交流电压有效值为10V ，单相桥式整流时，负载上的平均电压为：（ ）。

A ．9V ；B ．18V ；C ．20V ；D ．28V ；10.在单相桥式整流电容滤波电路中，若发生负载开路情况时，输出电压为（ ）。

A ．0.45U2；B ．0.9U2 ；C ．22U ；D ．222U ；11.桥式整流电路的输出电压的正极应接二极管的（ ）；A. 共负极端；B. 共正极端；C. 正负共接端；D. 不确定；12.下列说法错误的是：（）；A．IE ＝ IB ＋ Ic适合各类三极管；B．Ic＝βIB适合各类三极管；C．所有三极管放大都要满足发射结正偏、集电结反偏；D．所有三极管放大，三极电位都要满足：Uc＞U b＞Ue；13．工作在放大区的某三极管当I B1＝ 40uA时，I c1＝ l mA，当I B2＝ 60μA时，I c2＝2.2mA，则其β值为：（）；A. 50；B．52.5；C．60；D．57.5；14．测得 NPN三极管的三个电极的电压分别是U B＝1.2V，U E ＝0.5V，U C＝3V，该三极管处在（）状态。

xxx~xxx学年第x学期《数字电子技术》期末复习题第一部分题目一、判断题（每题2分,共30分。

描述正确的在题号前的括号中打“√”，错误的打“×”）【】1、二进制有0 ~ 9十个数码，进位关系为逢十进一。

【】2、（325）8 ＞（225）10【】3、十进制数整数转换为二进制数的方法是采用“除2取余法”。

【】4、在二进制与十六进制的转换中，有下列关系：（100111010001）2=（9D1）16【】5、8421 BCD码是唯一能表示十进制数的编码。

【】6、十进制数85的8421 BCD码是101101。

【】7、格雷码为无权码，8421 BCD为有权码。

【】8、数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。

【】9、逻辑变量的取值，１比０大。

【】10、在逻辑代数中，逻辑变量和函数均只有0和1两个取值，且不表示数量的大小。

【】11、逻辑运算1+1=1【】12、逻辑运算A+1+0=A【】13、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。

【】14、在时间和幅度上均不连续的信号是数字信号，所以语音信号是数字信号。

【】15、逻辑函数的运算次序为：先算括号内，后算括号外；先求与，再求或，最后求非。

【】16、AB A C BC AB A C++=+【】17、逻辑函数表达式的化简结果是唯一的。

【】18、逻辑真值表、逻辑表达式、逻辑图均是逻辑关系的描述方法。

【】19、n个变量组成的最小项总数是2n个。

【】20、逻辑函数的化简方法主要有代数化简法和卡诺图化简法。

【】21、逻辑函数化简过程中的无关项一律按取值为0处理。

【】22、数字电路中晶体管工作在开关状态，即不是工作在饱和区，就是工作在截止区。

【】23、TTL或非门的多余输入端可以接高电平。

【】24、某一门电路有三个输入端A、B、C，当输入A、B、C不全为“1”时，输出Y为“0”，输入A、B、C全为高电平“1”时，输出Y为“1”，此门电路是或门电路。

电子技术期末考试试卷与答案大学2008-2009学年第一学期考试试卷（B 卷）课程电子技术授课教师考试时刻考试班级学号题号一二三四总分得分1、稳压管的稳压性能是利用PN 结的（）。

A 、单向导电特性B 、正向导电特性C 、反向击穿特性 2、电路如图1所示，A 点与B 点的电位差U AB 约等于（）。

A 、0.3V B 、-2.3V C 、1.3V100k Ω100k Ω18k Ω6k Ω2AP 1512VAB（图1）（图2）3、工作在放大区的某三极管，假如当I B 从12μA 增大到22μA 时，I C 从1mA 变为2mA ，这么它的β值约为（）。

A 、 83B 、 91C 、1004、图2所示电路，已知晶体管β=60，R C k =2 Ω，忽略U BE ，如要将集电极电流I C 调整到1.5mA ，R B 应取( )。

A 、480kWB 、120kWC 、240kW5、固定偏置单管交流放大电路的静态工作点Q 如图3所示，当温度升高时，工作点Q 将（）。

A 、别改变 B 、向Q′挪移 C 、向Q″挪移（图3）（图4）6、集成运算放大器输入级选用差动放大电路的要紧缘故是（）。

A 、克服零漂 B 、提高输入电阻 C 、稳定输入7、运算放大器电路如图4所示，R L 为负载电阻，则R F2引入的反馈为( )。

A 、串联电流负反馈B 、并联电流负反馈C 、串联电压负反馈 8、对于反馈对放大电路输入电阻Ri 的妨碍，正确的是（） A 、负反馈增大Ri ，正反馈减小Ri B 、串联反馈增大Ri ，并联反馈减少Ri C 、串联负反馈增大Ri ，并联负反馈减少Ri 9、由开关组成的逻辑电路如图5所示，设开关A 、B 接通为“1”，断开为“0”，电灯亮为“1”，电灯暗为“0”，则该电路表示的逻辑关系是（）。

A 、“与”门 B 、“或”门 C 、“非”门（图5）（图6）10、三位二进制译码器应有个输入量，应有个输出量（）。

一、选择题（共 15 小题，每小题 2分，共 30 分）1.用万用表欧姆挡测量小功能率晶体二极管性能好坏时，应把欧姆挡拨到：( A )。

A.R×100Ω或R×1kΩB.R×1ΩC.R×10ΩD.R×10MΩ2.逻辑函数式A+A，简化后结果是：( B )。

A.2AB.AC.A2D.13.逻辑函数式F=ABC+A＋B＋C的逻辑值为：( C )。

A.ABCB.0C.1D.1或04.二进制数10011转换为十进制数后为（ D ）。

A. 21B. 25C. 15D.195.或非门的逻辑运算规则是 : （ B ）。

A.有0出1，全1出0B. 有1出0，全0出1C. 有1出1，全0出0D.不同为1，相同为06.晶体三极管工作在饱和状态时，满足( A )A.发射结、集电结均正偏B.发射结、集电结均反偏C.发射结正偏、集电结反偏D.发射结反偏、集电结正偏7.共发射极放大器的输出电压与输入电压在相位上的关系是( C )A.相位差0˚B.相位差为90˚C.相位差为180˚D.相位差为270˚8.对于函数 Y=A（B + C），下列哪种组合使其函数值为1 C 。

A.ABC= 010B.ABC=100C.ABC=101D.ABC= 0119.P型半导体中，存在的载流子有（ C ）。

A.空穴B.自由电子C.自由电子和空穴D.不确定10.构成计数器的基本电路是( D )A.或非门B.与非门C.与或非门D.触发器11.关于单管放大电路中的静态工作点（简称Q点），下列说法中不正确的是（ B ）。

A.Q点过高会产生饱和失真B.导致Q点不稳定的主要原因是温度变化C.Q点可采用微变等效电路法求得D.Q点过低会产生截止失真12.稳压二极管工作于为（ A ）。

A.反向击穿区B.放大区C.饱和区D.截止区13.以下表述正确的是( D )。

A.组合逻辑电路和时序逻辑电路都具有记忆能力。

B.组合逻辑电路和时序逻辑电路都没有记忆能力。

《电工电子技术》期末测验试卷班级:姓名： 得分：一、填空题：（每题3分，共1２题,合计３6分)1、用国家统一规定的图形符号画成的电路模型图称为电路图 ,它只反映电路中电气方面相互联系的实际情况,便于对电路进行分析和计算。

2、在实际应用中,按电路结构的不同分为 简单电路和复杂电路。

凡是能运用电阻串联或电阻并联的特点进行简化，然后运用 殴姆定律求解的电路为简单电路;否则,就是复杂电路。

３、在直流电路的分析、计算中，基尔霍夫电流第一定律又称节点电流定律,它的数学表达式为。

假若注入节点A 的电流为５Ａ和－6Ａ，则流出节点的电流 I 出 = -１Ａ . 4、电路中常用的四个主要的物理量分别是电压 、电流 、 电位 、 电动势。

它们的代表符号分别是I 、U 、V 和E ;5、在实际电路中，负载电阻往往不只一个，而且需要按照一定的连接方式把它们连接起来，最基本的连接方式是 串联 、 并联 、 混联 。

6、描述磁场的四个主要物理量是：磁通、磁感应强度、磁导率和磁场强度；它们的代表符号分别是Φ、B 、U 和Η；7、电磁力F 的大小与导体中电流I 的大小成正比，与导体在磁场中的有效长度L 及导体所在位置的磁感应强度B 成正比,即表达式为：F ＝B ＩＬ,其单位为: 牛顿。

8、凡大小和方向随时间做周期性变化的电流、电压和电动势交流电压、 交流电流和交流电动势,统称交流电．而随时间按正弦规律变化的交流电称为 正弦交流电。

９、有效值(或最大值)、频率(或周期、角频率）和初相位是表征正弦交流电的三个重要物理量，通常把它们称为正弦交流电的三要素。

1０、已知一正弦交流电压为u =220sin(31４t ＋4５°）Ｖ，该电压最大值为２20Ｖ，角频率为314 ｒａd/s ，初相位为４5°、频率是 5０ Ｈz 周期是0.02 s 。

１1、我国生产和生活所用交流电(即市电）电压为2２0 V 。

其有效值为 220Ｖ，最大值为 311。
