主动消磁器 电镜屏蔽器

消磁器的原理
消磁器是一种用于去除磁性材料中残留磁场的设备，它在工业生产和科学实验
中起着非常重要的作用。

消磁器的原理主要是利用磁场的相互作用来消除磁性材料中的磁场，下面将详细介绍消磁器的原理及其工作过程。

首先，消磁器的原理基于磁场的相互作用。

当一个物体被磁化后，它会产生一
个磁场，这个磁场会影响周围的物体。

而消磁器通过产生一个相反方向的磁场，来抵消原有磁场的影响，从而达到消除磁场的目的。

其次，消磁器的工作原理是利用磁场的相互作用来改变物体中的磁性。

当磁性
材料被暴露在外部磁场中时，其内部的微观磁矩会发生重新排列，从而产生一个残余磁场。

消磁器通过在磁性材料周围产生一个相反方向的磁场，使得原有的磁矩重新排列，最终达到消除磁场的效果。

另外，消磁器的原理还涉及了磁性材料的磁滞损耗。

磁滞损耗是指在磁性材料中，当外部磁场发生变化时，其磁化强度不能立即跟随变化而产生的能量损耗。

消磁器通过在磁性材料周围产生交变磁场，使得磁矩不断发生变化，从而消除磁滞损耗，最终消除磁场。

最后，消磁器的原理还包括了磁性材料的磁导率。

磁导率是磁性材料对外部磁
场的响应能力的一个物理量。

消磁器通过在磁性材料周围产生一个频率逐渐减小的交变磁场，使得磁性材料的磁导率逐渐减小，最终达到消除磁场的目的。

综上所述，消磁器的原理主要是利用磁场的相互作用来消除磁性材料中的磁场，通过产生相反方向的磁场，改变磁性材料中的磁性，消除磁滞损耗，减小磁导率，最终达到消磁的效果。

消磁器在工业生产和科学实验中有着广泛的应用，它的原理和工作过程对于我们理解磁场的相互作用和控制具有重要的意义。

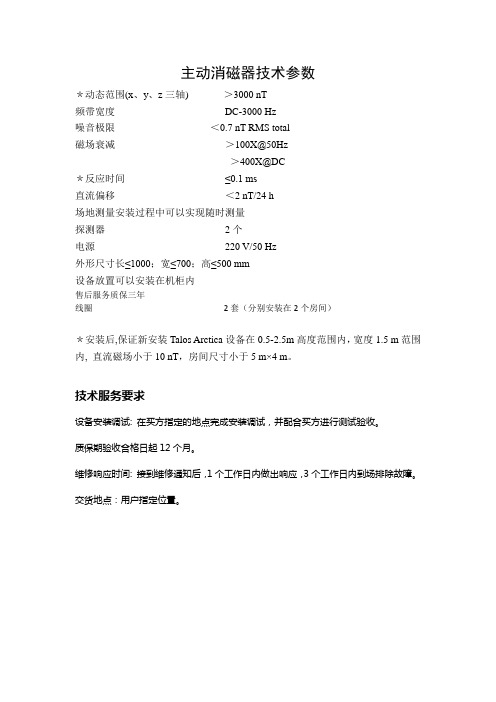

主动消磁器技术参数
＊动态范围(x、y、z三轴) ＞3000 nT
频带宽度DC-3000 Hz
噪音极限＜0.7 nT RMS total
磁场衰减＞100X@50Hz
＞400X@DC
＊反应时间≤0.1 ms
直流偏移＜2 nT/24 h
场地测量安装过程中可以实现随时测量
探测器2个
电源220 V/50 Hz
外形尺寸长≤1000；宽≤700；高≤500 mm
设备放置可以安装在机柜内
售后服务质保三年
线圈2套（分别安装在2个房间）
＊安装后,保证新安装Talos Arctica设备在0.5-2.5m高度范围内，宽度1.5 m范围内, 直流磁场小于10 nT，房间尺寸小于5 m×4 m。

技术服务要求
设备安装调试: 在买方指定的地点完成安装调试，并配合买方进行测试验收。

质保期验收合格日起12个月。

维修响应时间: 接到维修通知后，1个工作日内做出响应，3个工作日内到场排除故障。

交货地点：用户指定位置。

磁屏蔽的基本原理和应用
磁屏蔽是一种用于减弱或阻挡磁场的技术，其基本原理是通过引入特定材料或结构，改变磁场的传播路径，从而减少磁场的影响。

以下是磁屏蔽的基本原理和应用：
基本原理：
1. 磁导屏蔽：利用高导磁性材料（如铁、镍、钴等）制造磁导屏蔽结构，吸收或重定向磁场线，使磁场绕过被屏蔽区域，从而减弱磁场的影响。

2. 磁反馈屏蔽：利用磁反馈原理，通过引入特定形状和材料的结构，使磁场线在屏蔽结构内部形成闭合回路，从而减少外部磁场的渗透。

3. 磁吸收屏蔽：利用吸收材料（如软铁粉、磁性聚合物等）吸收磁场的能量，将磁能转化为热能或其他形式的能量，从而降低磁场的强度。

应用：
1. 电子设备屏蔽：在电子设备制造中，磁屏蔽可用于减少或消除电子设备之间的磁干扰，保护设备的正常工作。

例如，在电子电路板中添加磁导屏蔽结构，可以防止磁场对电路的影响。

2. 医学领域：磁屏蔽技术在医学磁共振成像（MRI）中广泛应用。

由于MRI需要强大的磁场来生成图像，为了防止磁场泄漏对周围环境和其他设备造成干扰，需要采用磁屏蔽技术对MRI设备进行屏蔽。

3. 磁敏感实验室：在一些磁敏感的实验室或设备中，为了保护
实验的准确性和可重复性，需要使用磁屏蔽技术来减少外部磁场的影响。

4. 航空航天领域：在航空航天器、导弹和卫星等系统中，磁屏蔽技术可用于减少磁场对设备和电子系统的干扰，确保设备的可靠性和性能。

总之，磁屏蔽技术通过引入特定材料或结构
，改变磁场的传播路径或吸收磁能，从而减少或消除磁场的影响。

它在电子设备、医学、实验室和航空航天等领域有广泛的应用。

消磁器的原理消磁器是一种常见的电子设备，它可以用来去除磁性材料上的磁场。

消磁器的原理主要是利用磁场的相互作用和磁性材料的特性来实现的。

首先，我们来了解一下磁场的基本原理。

磁场是由运动的电荷产生的，它会对其周围的物体产生吸引或排斥的作用。

在磁性材料中，原子和分子的磁矩会相互作用形成磁性，从而产生磁场。

当磁性材料受到外部磁场的作用时，磁性材料会被磁化，产生自己的磁场。

消磁器的原理就是利用外部磁场对磁性材料的作用，使其原有的磁化状态发生改变，从而消除其磁性。

具体来说，消磁器会在磁性材料上施加一个强烈的交变磁场，这个磁场的方向和强度会不断变化。

这样一来，磁性材料中的磁矩会不断受到外部磁场的干扰，导致原有的磁化状态逐渐减弱，最终消失。

在实际应用中，消磁器通常通过电磁感应原理来产生交变磁场。

它包括一个交变电流源和一个线圈，当交变电流通过线圈时，就会在线圈周围产生交变磁场。

将需要消磁的磁性材料放置在这个交变磁场中，就可以实现消磁的效果。

除了电磁感应原理，消磁器也可以利用磁滞效应来实现。

磁滞效应是指磁性材料在外部磁场作用下，磁化状态发生变化时出现的滞后现象。

通过合理设计磁场的方向和强度，可以使磁性材料在磁滞效应的作用下逐渐失去磁性，从而实现消磁的效果。

总的来说，消磁器的原理是利用外部磁场对磁性材料的作用，通过电磁感应或磁滞效应来改变磁性材料的磁化状态，从而消除其磁性。

消磁器在许多领域都有广泛的应用，比如航空航天、电子设备制造等。

通过对消磁器原理的深入理解，可以更好地应用和改进消磁器的技术，为各行各业提供更好的服务。

去磁器的原理及应用1. 前言去磁器是一种用于去除材料中磁场的设备，它在科学研究、工程应用以及医疗领域等方面都有着广泛的应用。

本文将介绍去磁器的原理和一些常见的应用领域。

2. 去磁器的原理去磁器的原理是利用特殊材料的磁性特性来消除材料中的磁场。

常见的去磁器原理包括以下几种：2.1 磁场屏蔽法这种原理是将材料置于磁场屏蔽器中，利用屏蔽器对磁场的吸收和反射，使得材料中的磁场逐渐减弱并消失。

磁场屏蔽器通常由高导磁率的材料制成，它们能够吸收和重定向外部磁场，从而降低材料内部的磁场强度。

2.2 磁场对消法这种原理是利用两个相同方向的磁场对材料中的磁场进行对消。

通过放置一个相同方向的磁场源，使其与材料中的磁场相互作用，从而产生一个相反方向的磁场，两者相互抵消，达到去磁的效果。

2.3 磁矩反转法这种原理是通过外加交变磁场的作用，使材料内部的磁矩方向发生变化，从而逐渐消除材料的磁场。

当外界磁场的频率适中时，可以通过磁矩的快速翻转来降低材料内部的磁场强度。

3. 去磁器的应用去磁器在许多领域都有广泛的应用。

以下是一些常见的应用领域：3.1 科学研究在物理学、地球科学等领域的实验研究中，磁场对实验结果的影响往往是不可忽视的。

使用去磁器可以消除实验装置中的磁场干扰，提高实验的准确性和可重复性。

3.2 工程应用在一些特殊的工程应用中，如卫星制造、电子元件生产等，材料中的磁场可能会对工艺流程和产品质量产生影响。

通过使用去磁器，可以有效地消除材料中的磁场，确保产品的稳定性和可靠性。

3.3 医学设备在医学设备中，如核磁共振成像（MRI）、磁治疗器等，磁场是不可避免的。

然而，对于一些特殊的医学研究，如神经科学、心脏电生理学等，外部磁场可能会对结果产生干扰。

通过使用去磁器，可以降低外部磁场对实验结果的干扰，保证研究的可靠性。

3.4 电子设备在一些精密的电子设备中，如真空电子管、磁存储器等，材料中的磁场可能会引起故障或不稳定性。

使用去磁器可以有效地去除这些设备中的磁场，提高设备的性能和可靠性。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010018594.4(22)申请日 2020.01.08(71)申请人 中科知影（北京）科技有限公司地址 100080 北京市海淀区海淀西大街70号三层301室067号申请人 中国科学院生物物理研究所(72)发明人 王帆　卓彦　杨思嘉　吴顺子　(74)专利代理机构 北京市柳沈律师事务所11105代理人 王冉(51)Int.Cl.H01F 13/00(2006.01)H05K 9/00(2006.01)(54)发明名称一种大型磁屏蔽系统及其消磁装置、消磁方法(57)摘要本发明涉及一种大型磁屏蔽系统及其消磁装置、消磁方法，所述消磁装置包括：线圈，布置在磁屏蔽室的磁屏蔽材料层上，并与所述磁屏蔽材料层形成闭合磁路；磁场检测装置，检测所述磁屏蔽室内的磁场强度及梯度；控制系统，所述控制系统接收表示所述磁场检测装置检测到的磁场强度大小的信号，并产生控制信号；以及驱动装置，所述驱动装置在所述控制系统的控制下向所述线圈施加驱动信号。

本发明实施例公开的消磁装置可以自动化对大型磁屏蔽室/磁屏蔽筒等进行快速消磁操作，从而在其内部获得良好的低静磁场(消磁)和低梯度场(匀场)环境。

权利要求书2页 说明书6页 附图3页CN 112837889 A 2021.05.25C N 112837889A1.一种消磁装置，包括：线圈，布置在磁屏蔽室的磁屏蔽材料层上，并与所述磁屏蔽材料层形成闭合磁路；磁场检测装置，检测所述磁屏蔽室内的磁场强度；控制系统，所述控制系统接收表示所述磁场检测装置检测到的磁场强度大小的信号，并产生控制信号；以及驱动装置，所述驱动装置在所述控制系统的控制下向所述线圈施加驱动信号。

2.如权利要求1所述的消磁装置，其中，所述磁场强度包括静磁场强度和梯度磁场强度。

3.如权利要求1或2所述的消磁装置，其中，所述驱动信号包括控制所述线圈之间连接方式的连接信号和控制所述线圈产生的磁场大小的电流信号。

屏蔽器原理
屏蔽器，又称干扰屏蔽器或屏蔽设备，原理是通过吸收、反射或透射等方式来阻碍、削弱或消除电磁波、声波、光波等信号的传播和干扰。

在电磁波屏蔽中，屏蔽器利用其内部的导电绝缘材料，如金属片、铁氟龙等，能够吸收或反射电磁波。

这些材料具有良好的导电性能，当电磁波入射到屏蔽器表面时，屏蔽器表面的导电材料能够吸收大部分的电磁波能量，并将其转化为热能散发出去，从而达到屏蔽的目的。

在声波屏蔽中，屏蔽器通常采用吸音材料，如海绵、软垫等。

这些材料能够吸收声波的能量，阻止其传播。

当声波到达屏蔽器表面时，材料中的孔隙和气体能够减弱声波的振动能量，使声波被吸收并转化为微弱的热能。

在光波屏蔽中，屏蔽器通常使用光学滤光片、滤光膜等材料。

这些材料能够选择性地透射或反射特定波长的光波。

通过控制材料的密度和厚度，可以实现对特定波长的光波的屏蔽效果。

总之，屏蔽器利用吸收、反射或透射等方法，通过改变传播介质的性质，达到阻碍、削弱或消除电磁波、声波、光波等信号的传播和干扰的目的。

不同类型的屏蔽器使用不同的材料和技术，以适应不同的应用场景和屏蔽要求。

消磁器原理
消磁器是一种用于抑制电磁共振及其他电磁效应的设备，通常由可抑制电磁辐射的特殊材料制成，如各种贴片抗磁件及抗磁壳体。

主要有磁性材料的电磁消散技术、磁性屏蔽技术和单轴磁路技术等。

电磁消散技术是通过特殊的抗磁件将电磁波的能量分散为热量，从而消除共振及其他不良电磁效应。

这种技术最常用于在信号线上抑制EMI （电磁兼容）。

磁性屏蔽技术是通过金属屏蔽壳体将电磁辐射封闭在其中，从而抑制外部电磁波的影响，从而避免发生不良电磁效应。

单轴磁路技术是通过在电路中设置磁芯，使电流的效应降至最低，从而降低发出的电磁波的能量，从而实现电磁辐射的抑制。

消磁器可以有效抑制噪声、抑制电磁辐射，实现更低的EMC（电磁兼容）性能。

它也可以用于消除共振、改善系统可靠性以及减少元件及系统的故障率。

电镜磁场干扰解决方案电子显微镜由于其直观、便捷等特点，在材料、生命科学等领域得到了广泛的应用。

电子显微镜是高速电子在磁透镜作用下成像的，通常在数万倍甚至一百万倍下进行观察，因此，外界磁场、振动等会对电镜的性能产生影响。

电子显微镜的安装对设置室的磁场、地面振动以及声波有一定的要求。

磁场分为直流磁场和交流磁场。

直流磁场是由于电梯、汽车等铁磁物体在仪器附近移动，早晨仪器周围固有磁场变化而对图像产生影响。

影响电子显微镜图像质量的交流磁场主要是指低频磁场。

低频磁场一般由马达、发电机、变压器、永久磁铁、电力线、电抗器、电磁炉等大电流的设备产品。

安装电镜之前，我们首先要检测安装地点，如果杂散磁场超标，我们要确定产生漏磁的源头，然后考虑远离源头或进行屏蔽。

但现在城市发展迅速，即使当前认为条件合格，过一段时间，随着周围电力设施的增加，地铁、电车等公共交通的开通以及附近其他仪器设备的安装。

磁场会有变化。

会影响到电子显微镜的使用。

所以，考虑到今后周边其他设备安装引起的新的杂散磁场变化的不可预测行，有些用户采取一劳永逸的做法，即购买主动消磁设备或进行设置室的磁屏蔽改造环境磁场检测与分析仪：香港理化公司代理的英国Spicer Consulting生产的SC11环境磁场检测与分析仪是一款专门针对电子显微镜的超微频率检测的仪器，它可以对环境磁场对电镜的干扰进行监控得出实时曲线并实时分析。

同时，这种便携式的工具是为了度量和分析周围磁场、振动、声学水准而成为了一个精密的系统。

可以完全检测并分析出电子显微镜在环境中的任何干扰因素。

主动消磁设备：香港理化公司代理的英国Spicer Consulting生产的SC20系统由磁场控制单元、一两个交流或直流磁场传感器以及装在待消磁房间里的三根多芯电缆（三维空间线圈）组成，是一种三维的交直流磁场补偿系统。

传感器测量空间环境中交直流磁场及其变化量，磁场控制单元以实时负反馈环路控制方式调节三个线圈中的电流来创建一个与环境磁场变化相反的磁场信号，抵消环境磁场给电子束设备带来的影响，恢复设备应有的分辨率和精度。

电磁屏蔽基本原理在电子设备及电子产品中，电磁干扰（Electromagnetic Interference）能量通过传导性耦合和辐射性耦合来进行传输。

为满足电磁兼容性要求，对传导性耦合需采用滤波技术，即采用EMI滤波器件加以抑制；对辐射性耦合则需采用屏蔽技术加以抑制。

在当前电磁频谱日趋密集、单位体积内电磁功率密度急剧增加、高低电平器件或设备大量混合使用等因素而导致设备及系统电磁环境日益恶化的情况下，其重要性就显得更为突出。

屏蔽是通过由金属制成的壳、盒、板等屏蔽体，将电磁波局限于某一区域内的一种方法。

由于辐射源分为近区的电场源、磁场源和远区的平面波，因此屏蔽体的屏蔽性能依据辐射源的不同，在材料选择、结构形状和对孔缝泄漏控制等方面都有所不同。

在设计中要达到所需的屏蔽性能，则需首先确定辐射源，明确频率范围，再根据各个频段的典型泄漏结构，确定控制要素，进而选择恰当的屏蔽材料，设计屏蔽壳体。

屏蔽原理电屏蔽的实质是减小两个设备（或两个电路、组件、元件）间电场感应的影响。

电屏蔽的原理是在保证良好接地的条件下，将干扰源所产生的干扰终止于由良导体制成的屏蔽体。

因此，接地良好及选择良导体做为屏蔽体是电屏蔽能否起作用的两个关键因素。

磁屏蔽的原理是由屏蔽体对干扰磁场提供低磁阻的磁通路，从而对干扰磁场进行分流，因而选择钢、铁、坡莫合金等高磁导率的材料和设计盒、壳等封闭壳体成为磁屏蔽的两个关键因素。

电磁屏蔽的原理是由金属屏蔽体通过对电磁波的反射和吸收来屏蔽辐射干扰源的远区场，即同时屏蔽场源所产生的电场和磁场分量。

由于随着频率的增高，波长变得与屏蔽体上孔缝的尺寸相当，从而导致屏蔽体的孔缝泄漏成为电磁屏蔽最关键的控制要素。

屏蔽效能屏蔽体对辐射干扰的抑制能力用屏蔽效能SE（Shielding Effectiveness）来衡量，屏蔽效能的定义:没有屏蔽体时，从辐射干扰源传输到空间某一点(P)的场强 1（ 1）和加入屏蔽体后，辐射干扰源传输到空间同一点(P)的场强 2（ 2）之比，用dB（分贝）表示。
