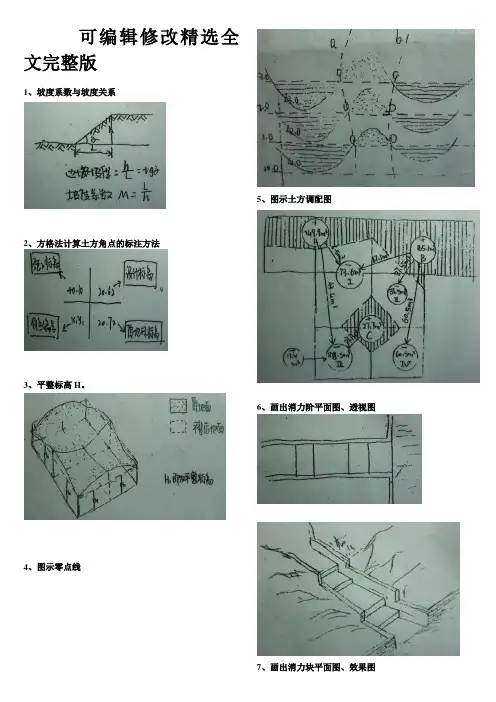

1、坡度系数与坡度关系
2、方格法计算土方角点的标注方法
3、平整标高H。
4、图示零点线
5、图示土方调配图
6、画出消力阶平面图、透视图
7、画出消力块平面图、效果图
8、画出谷方的平面位置和透视图
9、画出挡水石的平面位置和透视图
10、画出护土筋的平面位置和透视图11、画出一种暗渠构造图
12、管线交叉时，平面图表示图示为
13、管道埋设基本数据图
14、浆砌块石驳岸的立面图、剖面图
15、自然山石驳岸的立面图、剖面图
16、整体阶梯驳岸的立面图、剖面图
17、仿竹桩驳岸的立面图、剖面图19、条石、块石护坡立面图、剖面图
20、草皮护坡的立面图、剖面图
21、园林中常见挡土墙的横断面图
22、挡土墙后土坡的地表排水处理图
23、街道式园路构造图24、公路式园路构造图
25、平曲线加宽与道路超高
26、园路平曲线加宽与道路超高
27、典型路面结构图示
28、礓石察路面尺寸图（平、立、断）
31、水泥路结构图、平面图
29、石板嵌草路结构图平面图
30、卵石嵌花路结构图平面图
18、条石驳岸的立面图、剖面图。
第十一章形体的各种表达方法¾11-5 第三分角投影图用三个互相垂直的投影面，将空间划分为八个分角，所示。
我国的工程图采用第一角投影。
而欧美一些国家采用第三角投影。
小结：1.第一角和第三角投影的相同点有：两者所得的三视图，均保持三等关系。
2.第一角和第三角投影的不同点，见表。
3.第一角的主、俯视图形状不变，位置互换，并将第一角的右视图画在主视图正右，就是第三角的三视图。
第十二章园林建筑施工图¾补充知识一、模数协调模数协调使符合模数的构配件、组合件能用于不同地区不同类型的建筑物中，促使不同材料、形式和不同制造方法的建筑构配件、组合件有较大的通用性和互换性。
在建筑设计中能简化设计图的绘制，在施工中能使建筑物及其构配件和组合件的放线、定位和组合等更有规律，更趋统一、协调，从而便利施工。
国家颁布了《建筑模数协调统一标准（GBJZ-86）》。
基本模数（1M）；模数协调标准选定的扩大模数和分模数叫导出模数，导出模数是基本模数的整倍数和分数。
二、砖墙及砖的规格建筑中墙身采用的砖，当其尺寸为240* 115*53时，这种砖称为标准砖。
采用标准砖砌筑的墙体厚度的标志尺寸为120（半砖墙，实际厚度115）、240（一砖墙，实厚240）、370（一砖半墙，实厚365）、490（二砖墙，实际厚度490）等。
砖的强度等级六个级别，即 MU30、MU25、MU20、MU15、MU10 、MU7.5。
在混合结构及钢筋混凝土结构的建筑物中，按混凝土的抗压强度等级，混凝土的等级分为十二级，即C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60。
三、标准图与标准图集为了加快设计与施工的速度，提高设计与施工的质量，把各种常用的、大量性的房屋建筑及建筑构配件，按“国标”规定的统一模数，根据不同的规格标准，设计编出成套的施工图，以供选用。
这种图样，叫做标准图或通用图。
将其装订成册即为标准图集。
第十一章形体的各种表达方法 11-5 第三分角投影图用三个互相垂直的投影面，将空间划分为八个分角，所示。
我国的工程图采用第一角投影。
而欧美一些国家采用第三角投影。
小结：1.第一角和第三角投影的相同点有：两者所得的三视图，均保持三等关系。
2.第一角和第三角投影的不同点，见表。
3.第一角的主、俯视图形状不变，位置互换，并将第一角的右视图画在主视图正右，就是第三角的三视图。
第十二章园林建筑施工图补充知识⏹一、模数协调模数协调使符合模数的构配件、组合件能用于不同地区不同类型的建筑物中，促使不同材料、形式和不同制造方法的建筑构配件、组合件有较大的通用性和互换性。
在建筑设计中能简化设计图的绘制，在施工中能使建筑物及其构配件和组合件的放线、定位和组合等更有规律，更趋统一、协调，从而便利施工。
国家颁布了《建筑模数协调统一标准（GBJZ-86）》。
基本模数（1M）；模数协调标准选定的扩大模数和分模数叫导出模数，导出模数是基本模数的整倍数和分数。
⏹二、砖墙及砖的规格建筑中墙身采用的砖，当其尺寸为240* 115*53时，这种砖称为标准砖。
采用标准砖砌筑的墙体厚度的标志尺寸为120（半砖墙，实际厚度115）、240（一砖墙，实厚240）、370（一砖半墙，实厚365）、490（二砖墙，实际厚度490）等。
砖的强度等级六个级别，即MU30、MU25、MU20、MU15、MU10 、MU7.5。
在混合结构及钢筋混凝土结构的建筑物中，按混凝土的抗压强度等级，混凝土的等级分为十二级，即C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60。
⏹三、标准图与标准图集为了加快设计与施工的速度，提高设计与施工的质量，把各种常用的、大量性的房屋建筑及建筑构配件，按“国标”规定的统一模数，根据不同的规格标准，设计编出成套的施工图，以供选用。
这种图样，叫做标准图或通用图。
将其装订成册即为标准图集。
绪论什么是园林：在一定的地域运用工程技术和艺术手段，通过改造地形、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林。
什么是园林制图：园林制图是介绍园林图怎样绘制和识读规律的一门课程。
学习园林制图的目的：学习园林制图，就是了解并熟悉园林工程图的各种表示方法和制图标准的相关规定，掌握园林工程图的内容，具有识读和绘制园林工程图的能力。
第一章制图的基本知识一、图纸图幅1、图纸分为横式和立式两种。
A0〜A3图纸有横式和立式两种幅面形式；A4 图纸常用立式幅面形式。
2、AO—A4图纸幅面的大小3、标题栏、会签栏二、图线线型：实线、虚线、点划线、双点划线、折断线、波浪线三、字体1、字体要求：书写端正、排列整齐、笔画清晰、间隔均匀、标点符号清楚正确、黑墨水书写。
2、字体种类：长仿宋字、黑体字3、汉字的规格。
汉字的规格指汉字的大小，即字高。
如5号字，表示的是字高为5mm的字；常用的字号有3.5、5、7、10、14、20。
四、比例比例的注写平面图7；7。
0 （6）...--------- 1：20五、尺寸标注1、线段的尺寸标注：包括尺寸界线、尺寸线、尺寸起止符号、尺寸数字2、半径、直径、标高的标注第二章投影的基本知识一、什么是投影？什么是投影法？投影是根据产生影子的这种自然现象，对其加以抽象，假设物体是透明的，光源S的光线将物体上的各顶点和各条棱线投射到某一平面H上，这些点和棱线的影子所构成的图形就称为投影。
这种获得投影的方法称为投影法。
二、在工程图纸中，所有的图样都是根据一定的投影法绘制的，（投影的原理）是绘制各种工程图纸的基础。
三、投影的分类根据投影线是否平行，投影分为两类：1、中心投影…绘制透视图2、平行投影（1）斜投影-斜轴测图（2）正投影-三面正投影、正轴测图四、正投影的基本规律实形性、积聚性、相仿性、从属性、定比性五、三面正投影图的形成三个投影面的名称及字母标注是什么？三个相互垂直的投影面：水平投影面（H）、正立投影面（V）、侧立投影面（W）六、三面正投影图的分析a—华，，¥歹二寺天系——水平投影与正面投影等长且要对正，即“长对正”；正面投影与侧面投影等高且要平齐，即“高平齐”；水平投影与侧面投影等宽，即“宽相等”。
一套完整景观绿化施工图（园林土建、节点小品、植物种植和水电图）景观施工图分土建、植物、水电三个部分。
一般参加工作绘制施工图是从土建开始画起到，如果你的专业是园林或相关专业，学习过植物、对植物的习性有所了解，可以尝试做植物配置。
园林景观施工图分类：园林土建施工图：目录、设计说明总图部分：总索引图：把整体分为几大块，标好索引，为后面分区图详细标注作指引，若项目面积比较小，可不用做分区索引，直接在总图里详细标注。
竖向设计图：为高程施工依据，只要把大部分的标高标出来就好了，台阶走向，大的排水坡度。
有的小细节可以在详图，如台阶，只标上下两端的标高，中间梯步可以不用标，或在详图标，以如花池，只标花池所在地面的标高，而花池有多高可以在花池详图里标。
定位图：一般为方格网放线，在主要角点位置标出坐标即可，如花架位置定位只标一角或两角的坐标，其他的角可以根据花架尺寸来定位。
尺寸放线图：除了定位坐标外，剩下就由尺寸来完成放线，总的来说，定位图标大方位，定大位置，而尺寸放线图标小细节。
铺装设计图：对总体铺装设计布置，什么地方面是什么铺装，一一在平面图标出来，作为后面铺大样的索引。
总图通常情况下有这些，遇到特殊的项目还可适当加其他的图类。
详图部分：分区详图：大面积的项目，在总平面图不好标注的情况下要分区标注，让图纸标注清晰明白。
一般标尺寸、小品位置。
小品详图：平面、立面、剖面、平立剖面中比较细的节点要放大来标注，基础做法等，还附上简单的说明（不好用图纸来表达的情况下）。
铺装大样：铺装平面图，铺装断面图，纹理样式、铺法、规格大小、材料等都要标注。
植物施工图：目录、设计说明、苗木表总索引图：植物和大部小品建筑物标注出来。
植物放线图：一般是方格网放线、定位大乔木和灌木色带大体位置，标坐标。
乔木平面图：把灌木隐藏、只留乔木，标注植物名称、数量等信息。
灌木平面图：把乔木隐藏，只留灌木，标注植物名称、面积或数量等信息，有的植物布局比较拥挤，还要把地被植物单独做一张平面图。
