第五章 全站仪测量技术

全站仪测量步骤及方法全站仪是一种高精度的测量仪器，主要用于测量地面的高程、水平角度和方位角等参数。

全站仪的使用方法和测量步骤如下：1.设置仪器：在使用全站仪前，首先要选择一个平稳的地方放置仪器，尽量远离电磁干扰源。

然后使用水平仪调平仪器，确保其水平。

接下来，设置仪器参考点，可以选择一个固定的地面点作为参考点，然后在仪器上设置该点的高程为0。

2.设置目标点：在进行测量前，需要确定目标点的位置。

可以使用棱镜或反射镜作为目标点，将其放置在测量的位置上，并确保其稳定。

3.执行测量：首先，使用望远镜对准目标点。

用转盘确定水平角度，按下水平角度读数按钮，记录水平角度值。

然后，使用侧面的粗调按钮将望远镜对准目标点的中心，按下测距按钮，记录测距值。

最后，使用转盘确定方位角，并记录方位角度值。

4.数据处理：将测量得到的数据输入到计算机中，可以使用专业的测量软件进行数据处理。

根据测量结果计算目标点的高程、水平角度和方位角。

可以将数据保存为文档或导出为其他格式。

全站仪的测量方法有以下几种常用的测量方式：1.三角测量法：该方法适用于短距离的地面测量。

首先，在目标点和仪器位置之间设置两个辅助点，然后使用全站仪进行辅助点和目标点之间的视线测量，根据三角形的几何关系计算目标点的坐标等参数。

2.链测法：该方法适用于长距离的地面测量。

在测量中，将目标点和仪器位置之间设置多个测量点，使用全站仪对各个测量点进行水平角度和距离的测量，然后根据链测原理计算目标点的坐标等参数。

3.多边形闭合测量法：该方法适用于地形复杂的地区。

在测量中，将目标点和仪器位置之间设置多个测量点，通过全站仪对各个测量点之间的角度和距离进行测量，然后根据多边形测量原理计算目标点的坐标等参数。

4.GPS辅助测量法：该方法结合全球定位系统（GPS）进行测量，适用于需要测量大范围区域的地面测量。

在测量中，先使用GPS确定目标点和仪器位置的大致坐标，然后使用全站仪对目标点周围的细节进行测量，最后结合GPS的定位结果得到更精确的测量结果。

全站仪测量技术论文全站仪是一种电子、机械及光学器械构成的高技术测量仪器，是集水平角、垂直角、斜距、平距、高差测量等功能于一体的测绘仪器，下面是店铺为大家整理的全站仪测量技术论文，希望你们喜欢。

全站仪测量技术论文篇一全站仪测量技术应用摘要：全站仪在大比例尺数字地形图测绘中占据的地位越来越重要，作业方法也较为成熟，随着全站仪使用的普及和深入，也存在一些问题容易被测量人员所忽视，从而对测量结果造成一定的影响。

探讨全站仪在大比例尺数字测绘作业中的有关技术问题。

关键词：全站仪测绘碎部点孤点中图分类号：TD17 文献标识码：A 文章编号：1007-3973(2013)004-082-021 全站仪测碎部点时出现错误的发现改正在全站仪测碎部点过程中，由于人为等原因而使照准的起始方向出现偏差，即使碎部点的坐标出现错误，作业员难以发现。

另外全站仪记录的点号，与司尺员有时因为疏忽，点号往往对不上。

这时，不得不停下来，检查错误，给正常的测图工作带来不应有的延误。

可以采取以下措施：(1)全站仪在照准起始方向后，在测区内寻找一较高的明显目标，如建筑物的避雷针、电视天线等，照准后记下方位角。

以后，每测设一定数量的碎部点或是一定时间，照准该目标，检查全站仪是否发生方向偏移。

为保证观测成果的可靠性，在观测完最后一个碎部点后，再照准一次该目标，以便确认观测成果。

(2)保证全站仪操作员与草图绘制员的通讯畅通，为防止串号，每测设一定数量的碎部点或是间隔一定时间，双方确认一下点号的匹配，以便及时改正错误。

2 全站仪测碎部点高程出现错误的发现改正在全站仪测碎部点时，通常会因为司尺员将镜高报错或者观测员把仪器高记错等原因造成碎部点高程错误，作业员难以发现，影响了测量成果质量。

为了尽量避免碎部点高程出错可采取以下措施：(1)在测量结束后量取仪器高，以检核施测前仪器高量取时有无粗差，及在观测过程中仪器是否出现沉降。

(2)保证全站仪操作员与司尺员的通讯畅通，为防止实际镜高和全站仪记录镜高不一致，每施测一定数量的碎部点或是间隔一定时间，双方确认一下镜高是否匹配，以便及时改正错误。

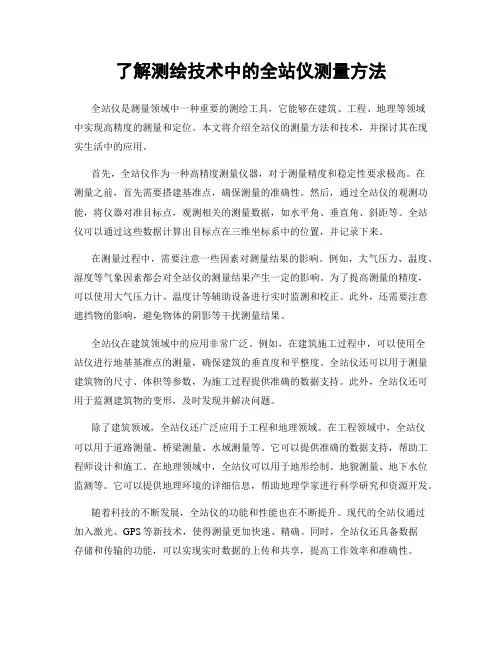

了解测绘技术中的全站仪测量方法全站仪是测量领域中一种重要的测绘工具，它能够在建筑、工程、地理等领域中实现高精度的测量和定位。

本文将介绍全站仪的测量方法和技术，并探讨其在现实生活中的应用。

首先，全站仪作为一种高精度测量仪器，对于测量精度和稳定性要求极高。

在测量之前，首先需要搭建基准点，确保测量的准确性。

然后，通过全站仪的观测功能，将仪器对准目标点，观测相关的测量数据，如水平角、垂直角、斜距等。

全站仪可以通过这些数据计算出目标点在三维坐标系中的位置，并记录下来。

在测量过程中，需要注意一些因素对测量结果的影响。

例如，大气压力、温度、湿度等气象因素都会对全站仪的测量结果产生一定的影响。

为了提高测量的精度，可以使用大气压力计、温度计等辅助设备进行实时监测和校正。

此外，还需要注意遮挡物的影响，避免物体的阴影等干扰测量结果。

全站仪在建筑领域中的应用非常广泛。

例如，在建筑施工过程中，可以使用全站仪进行地基基准点的测量，确保建筑的垂直度和平整度。

全站仪还可以用于测量建筑物的尺寸、体积等参数，为施工过程提供准确的数据支持。

此外，全站仪还可用于监测建筑物的变形，及时发现并解决问题。

除了建筑领域，全站仪还广泛应用于工程和地理领域。

在工程领域中，全站仪可以用于道路测量、桥梁测量、水域测量等。

它可以提供准确的数据支持，帮助工程师设计和施工。

在地理领域中，全站仪可以用于地形绘制、地貌测量、地下水位监测等。

它可以提供地理环境的详细信息，帮助地理学家进行科学研究和资源开发。

随着科技的不断发展，全站仪的功能和性能也在不断提升。

现代的全站仪通过加入激光、GPS等新技术，使得测量更加快速、精确。

同时，全站仪还具备数据存储和传输的功能，可以实现实时数据的上传和共享，提高工作效率和准确性。

总之，了解全站仪的测量方法和技术对于测绘领域的从业人员和相关专业人士来说非常重要。

全站仪不仅能够提供高精度的测量结果，还可以应用于多个领域，为工程和科学研究提供强有力的支持。

测绘技术中的常用测量方法和原理测绘技术是地理信息科学和地理空间数据处理的重要组成部分，主要用于获取地球表面地理要素的位置、形状和属性数据。

在测绘过程中，测量是不可或缺的环节，它通过采集数据和测量准确性来支持地图制图和地理信息的生成。

在本文中，将介绍测绘技术中常用的测量方法和原理。

一、全站仪测量技术全站仪是一种用于测量地面点位置的仪器，它可以通过测量水平角、垂直角和斜距来确定地点的三维坐标。

全站仪利用激光束测量目标，并通过测量时间和光速计算距离。

当测量时，全站仪以自身为参考点，确定目标的位置。

二、GPS测量技术GPS全球卫星定位系统是一种利用人造卫星和接收器来确定地面点位置的技术。

GPS接收器接收到来自多颗卫星的信号，并利用信号的传播时间和卫星位置数据来计算接收器与卫星之间的距离。

通过接收多颗卫星的信号，GPS接收器可以确定自身的位置。

三、摄影测量技术摄影测量技术利用摄影测量原理来获取地面点的位置和高程信息。

通过在空中拍摄地面照片，并利用摄影测量原理来计算地物的位置和高程。

摄影测量技术广泛应用于航空摄影、遥感和地理信息系统中。

四、激光扫描测量技术激光扫描测量技术利用激光束扫描地面，通过记录激光束的反射时间和强度来获取地面点的位置和形状信息。

激光扫描仪可以快速获取大量的地面点云数据，用于生成三维模型和地形图。

五、导航测量技术导航测量技术主要用于车辆或船只的导航和位置定位。

通过使用惯性导航系统、GPS和地面测量仪器，可以确定车辆或船只的位置和航向。

导航测量技术在交通运输、航海和航空等领域有着广泛的应用。

总结起来，测绘技术中常用的测量方法包括全站仪测量技术、GPS测量技术、摄影测量技术、激光扫描测量技术和导航测量技术。

这些方法利用不同的原理和仪器来获取地面点的位置和属性信息，为地图制图和地理信息的生成提供了重要的支持。

随着技术的不断进步和应用的推广，测绘技术将在各个领域发挥更加重要的作用，为人们提供更准确、全面的地理信息。

使用全站仪进行空间位置测量的原理与操作流程全站仪是一种高精度、多功能的测量仪器，广泛应用于建筑、土木工程、地质勘探等领域，可以实现对空间位置的测量和定位。

本文将介绍全站仪的原理和操作流程。

一、全站仪的原理全站仪是将测量角度和测量距离结合在一起的仪器。

它采用了全自动追踪和测量技术，通过发射和接收红外线来实现角度测量，利用电磁波测距技术来实现距离测量。

角度测量是全站仪中最基本的功能之一。

它利用全站仪上的水平仪和垂直仪来测量物体的方向和角度。

全站仪上的CCD相机可以自动锁定目标并进行测量。

同时，全站仪还内置了高精度的光电测角仪，可以实现高精度的角度测量。

距离测量是全站仪的另一个重要功能。

它利用了电磁波测距技术，通过发射和接收电磁波来测量物体的距离。

全站仪上配有激光发射器和接收器，通过计算激光的发射和接收时间以及光的速度，可以准确测量出物体的距离。

二、全站仪的操作流程1. 准备工作使用全站仪进行空间位置测量之前，首先需要进行一些准备工作。

首先要确认使用的全站仪是否处于良好的工作状态，检查并校准各个测量模块。

同时，还需要携带好所需的测量配件和辅助工具，如三脚架、反光板等。

2. 安装全站仪将全站仪设置在稳固的三脚架上，确保其放置稳定且水平。

根据实际测量的需要，可以调整仪器的仰角和方位角。

3. 设置参数在使用全站仪之前，还需要设置一些参数。

根据实际情况，可以设置仪器的单位制、高差基准面等参数。

此外，还可以设置观测原点和坐标系等参数，以便后续的测量工作。

4. 进行观测正式开始观测之前，需要先进行一次自校准，以提高测量的准确性。

然后，使用全站仪进行目标点的观测。

先对目标点进行粗略的测量定位，然后使用全站仪进行精确的观测，并记录测量结果。

5. 数据处理和分析完成测量后，需要对观测数据进行处理和分析。

可以通过专业测量软件对观测数据进行导入和处理，得到最终的测量结果。

此外，还可以进行误差分析和质量控制，确保测量结果的准确性和可靠性。

全站仪的测量方法全站仪是一种广泛应用于土地测量和建筑测量的仪器，它能够同时测量水平角、垂直角和斜距。

全站仪的测量方法如下：1.设置首先，选择一个稳固的基点作为起点。

在该起点上安装全站仪并进行标定和校准。

校准包括水平仪的校准和垂直仪的校准。

水平仪的校准是通过调整水平气泡使其位于中央位置来完成的，而垂直仪的校准是通过调整垂直气泡使其位于中央位置来完成的。

校准后，检查全站仪是否准确。

2.定位根据测量任务的需要，选择合适的位置进行测量。

确保全站仪视野范围内没有任何遮挡物。

然后使用三角支架或挂杆固定全站仪。

调整支撑杆的高度，让全站仪保持稳定。

调整支撑杆的高度时应注意避免任何震动。

3.观测点选择待测点，将它作为全站仪视野内的目标。

在视野范围内，使目标位于准星上。

通过调节望远镜的焦距和对焦，确保目标图像清晰可见。

然后按下测量键触发测量。

4.水平角测量全站仪通过水平仪测量水平角。

当目标准确对准后，读取并记录水平角度。

水平角测量应重复多次，以确保数据的准确性。

5.垂直角测量全站仪通过垂直仪测量垂直角。

将目标准确对准后，读取并记录垂直角度。

垂直角测量也应重复多次，以确保数据的准确性。

6.斜距测量当水平角和垂直角测量完成后，全站仪利用距离测量仪测量斜距。

通过测量仪上的测距键触发测距。

当测距完成后，读取并记录测量到的斜距。

7.数据处理测量完成后，将测量数据导入计算机或数据处理软件进行进一步处理。

根据需要，可以进行坐标计算、数据筛选和测量结果的分析。

每一次测量完成后，应对全站仪进行清洁，并将其放置在适当的位置以保证其安全和保护。

总结：全站仪的测量方法包括设置、定位、观测点、水平角测量、垂直角测量、斜距测量和数据处理。

这些步骤需要仔细操作，以确保测量的准确性和可靠性。

全站仪测量技术要求规范全站仪是一种用于地质测量和工程测量的高精度测量仪器。

它具有方位角测量、仰角测量和距离测量的功能，能够同时测量目标点的坐标和高程信息。

全站仪测量的准确性和可靠性对工程建设和地质勘探具有重要意义，因此有必要制定全站仪测量技术要求的规范。

首先，全站仪测量技术要求应包括仪器的精度要求。

全站仪的方位角测量精度应达到0.5秒，仰角测量精度应达到1秒，距离测量精度应达到±(2mm+2ppm)，其中ppm为目标点距离的百万分之一、仪器的准确性对于测量结果的可靠性至关重要，在工程设计和施工中，只有达到一定的精度要求才能够保证工程质量。

其次，全站仪测量技术要求应包括仪器的稳定性要求。

全站仪应具有良好的抗震能力和抗干扰能力。

对于固定点测量和持续监测应用来说，仪器在震动或外界干扰下应能保持测量稳定。

在大型工程建设和地质灾害监测中，仪器的稳定性是保证数据准确性和持续性的基础。

其次，全站仪测量技术要求应包括仪器的操作规范。

由于全站仪是一种高精度仪器，不正确的操作可能导致测量误差的增加。

操作规范应包括正确使用和校准仪器、正确设置测量参数、正确操作测量程序等方面的要求。

操作规范的制定可以通过培训和技术指导进行，确保测量人员具备正确的操作技巧和知识。

最后，全站仪测量技术要求应包括数据处理和报告编制的要求。

全站仪测量产生的测量数据是工程设计和施工的重要依据，因此数据处理的准确性和报告编制的规范性对于工程质量和项目管理具有重要影响。

数据处理应包括对测量数据的质量控制、误差分析和精度评定等方面的要求，报告编制应包括对测量结果的描述、图表的绘制和结论的总结等方面的要求。

总之，全站仪测量技术要求规范需要包括仪器的精度要求、稳定性要求、操作规范和数据处理要求等方面的内容。

通过制定和遵守规范，可以确保全站仪测量的准确性和可靠性，提高工程质量和工程管理水平。

同时，对测量人员的培训和技术指导也是规范实施的重要环节，只有人与仪器相结合，才能达到最好的测量结果。

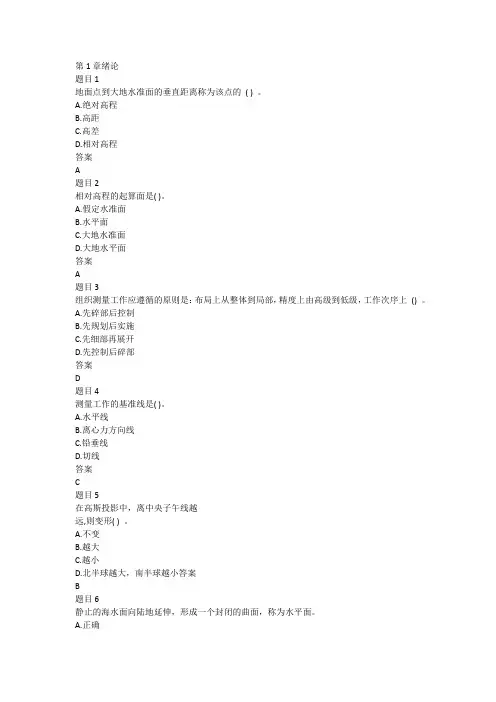

第1章绪论题目1地面点到大地水准面的垂直距离称为该点的( ) 。

A.绝对高程B.高距C.高差D.相对高程答案A题目2相对高程的起算面是( )。

A.假定水准面B.水平面C.大地水准面D.大地水平面答案A题目3组织测量工作应遵循的原则是：布局上从整体到局部，精度上由高级到低级，工作次序上() 。

A.先碎部后控制B.先规划后实施C.先细部再展开D.先控制后碎部答案D题目4测量工作的基准线是( )。

A.水平线B.离心力方向线C.铅垂线D.切线答案C题目5在高斯投影中，离中央子午线越远,则变形( ) 。

A.不变B.越大C.越小D.北半球越大，南半球越小答案B题目6静止的海水面向陆地延伸，形成一个封闭的曲面，称为水平面。

A.正确B.错误答案B题目7测量上所选用的平面直角坐标系，规定x轴正向指向北方向。

A. 错误B.正确答案B题目8目前我国采用的全国统一坐标系是1954年国家大地坐标系。

A.正确B.错误答案B题目9测量学的三要素是水平角、和高差。

答案距离题目10若在半径为7km的范围内进行测量并用水平面代替水准面，则地球曲率对水平距离的影响为() cm。

答案0 .28微倾式水准仪的精平指的是( )A. 用脚螺旋使圆水准气泡居中B.用微倾螺旋水准管气泡居中C.用微倾螺旋使圆水准气泡居中D.用脚螺旋使水准管气泡居中答案B题目2水准测量的基本原理是( )。

A.利用水准仪读取标尺读数，计算竖直角，从而求取两点间高差B.利用水准仪提供的水平视线，读取竖立在两点上的水准尺读数，采用一定的计算方法，测定两点的高差，从而由一点的已知高程，推算出另一点的高程C.利用水准仪的水平视线，求取两点间高差D.利用水准仪读取标尺红黑面读数，通过黑面红面读数差求取两点间高差答案B题目3视准轴是指( )的连线。

A.目镜中心与物镜中心B.物镜光心、目镜光心与十字丝中央交点C.目镜光心与十字丝中央交点D.十字丝中央交点与物镜光心答案D题目4消除视差的正确方法是( )。

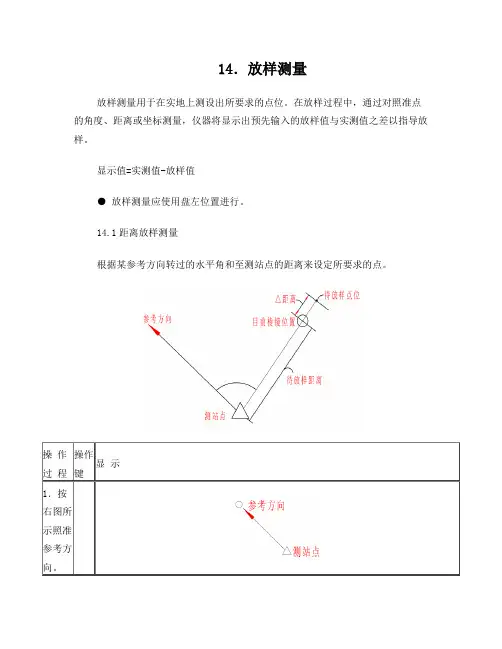

14．放样测量放样测量用于在实地上测设出所要求的点位。

在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。

显示值=实测值-放样值● 放样测量应使用盘左位置进行。

14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。

操作过程操作键显示1．按右图所示照准参考方向。

2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。

【置零】【测量】HZA 99°43′13″HAR 0°00′00″P2置零坐标放样记录操作过程操作键显示3．在测量模式第二页菜单下按【放样】，进入放样测量【放样】【放样测量】1．放样数据2．放样观测3．测站设置↓4．方位角模式。

● 在菜单模式选取“2.放样测量”完成同样功能。

4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。

输入放样平距和放样角度，每输完一数据项后按【【】【放样距离角度】H<m>:HA:坐标确定】。

5．按【确定】进入放样观测屏幕。

其中：d H：目标与待放样点的平距差值。

d HA:目标与待放样点的水平角差值。

【确定】【距离放样】dHdHA -119°23′18″HAR 0°00′00″改正模式引导测量6【距离放样】．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。

● 箭头的含义←：从测站上看去，向引导】→ -119°23′18″HAR 0°00′00″改正 模式 差值 测量左移动棱镜。

→：从测站上看去，向右移动棱镜。

●恢复放样观测屏幕,按【差值】操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。

【距离放样】←→0°00′01″HAR 119°23′19″改正模式差值测量当角度实测值与放样值之差在±30″范围内时，屏幕上显示←→。
