全站仪测量技术

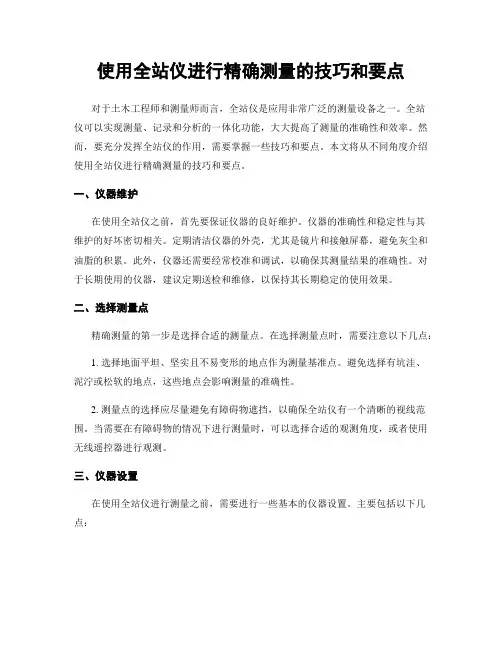

使用全站仪进行精确测量的技巧和要点对于土木工程师和测量师而言，全站仪是应用非常广泛的测量设备之一。

全站仪可以实现测量、记录和分析的一体化功能，大大提高了测量的准确性和效率。

然而，要充分发挥全站仪的作用，需要掌握一些技巧和要点。

本文将从不同角度介绍使用全站仪进行精确测量的技巧和要点。

一、仪器维护在使用全站仪之前，首先要保证仪器的良好维护。

仪器的准确性和稳定性与其维护的好坏密切相关。

定期清洁仪器的外壳，尤其是镜片和接触屏幕，避免灰尘和油脂的积累。

此外，仪器还需要经常校准和调试，以确保其测量结果的准确性。

对于长期使用的仪器，建议定期送检和维修，以保持其长期稳定的使用效果。

二、选择测量点精确测量的第一步是选择合适的测量点。

在选择测量点时，需要注意以下几点：1. 选择地面平坦、坚实且不易变形的地点作为测量基准点。

避免选择有坑洼、泥泞或松软的地点，这些地点会影响测量的准确性。

2. 测量点的选择应尽量避免有障碍物遮挡，以确保全站仪有一个清晰的视线范围。

当需要在有障碍物的情况下进行测量时，可以选择合适的观测角度，或者使用无线遥控器进行观测。

三、仪器设置在使用全站仪进行测量之前，需要进行一些基本的仪器设置。

主要包括以下几点：1. 设置基准点。

根据实际需求，可以选择设置一个或多个基准点。

在设置基准点时，需要根据具体情况确定其位置和高程，并将其保存在全站仪的内存中，以便后续的测量和计算。

2. 设置仪器的参考面和坐标系。

参考面可以是水平面或者倾斜面，根据需要进行选择。

在设置坐标系时，可以选择全站仪自带的坐标系统，也可以根据具体需求自定义坐标系统。

3. 设置观测模式。

全站仪一般具有不同的观测模式，如距离测量、角度测量、高度测量等。

在进行观测之前，需要根据实际需求选择相应的观测模式。

四、观测和记录数据在进行测量观测时，需要注意以下几点：1. 观测时要保持仪器的稳定。

在观测数据之前，应该使用三角架和水平器将全站仪稳定地放置在测量点上。

全站仪测坐标有几种方法全站仪是一种先进的测量设备，广泛应用于土木工程、建筑工程和测绘等领域。

它可以用于测量地面上的点的坐标，并提供精确的测量结果。

全站仪测坐标有多种方法，下面将介绍其中的几种常见方法。

1. 三角测量法三角测量法是一种基于三角形几何原理的测量方法。

全站仪首先测量两个已知点之间的距离和方向角，然后测量待测点与已知点之间的方向角。

利用这些测量结果，可以使用三角形的正弦定理和余弦定理来计算待测点的坐标。

该方法的优点是测量过程相对简单，只需要对几个已知点进行测量，然后进行简单的计算即可得到待测点的坐标。

然而，它的缺点是误差累积较大，对于大范围的测量不太适用。

2. 三点法三点法是一种常用的全站仪测坐标方法。

它需要在待测点周围选择三个已知点，然后使用全站仪测量这三个已知点与待测点之间的距离和方位角。

通过对这些测量结果进行计算，可以得到待测点的坐标。

与三角测量法相比，三点法的精度较高，误差较小。

因为它通过测量多个已知点来计算待测点的坐标，可以减小单点测量的误差对结果的影响。

3. 直角坐标法直角坐标法是一种基于直角坐标系的测量方法。

在该方法中，全站仪测量待测点与两个已知点之间的距离，并测量这两个已知点之间的距离。

利用这些测量结果，可以使用勾股定理计算待测点的坐标。

直角坐标法的优点是计算简单，只需要进行简单的勾股定理计算即可得到待测点的坐标。

然而，它的缺点是需要在已知点周围设置参考杆，而且计算结果容易受到观测误差的影响。

4. 多边形闭合法多边形闭合法是一种通过构建闭合多边形来计算待测点坐标的方法。

在该方法中，全站仪测量多个已知点之间的距离和方位角，并测量待测点与已知点之间的方位角。

然后，利用这些测量结果构建闭合多边形，并使用几何计算方法计算待测点的坐标。

多边形闭合法的优点是较其他方法更加准确，误差较小。

因为它利用了多个已知点的测量结果来计算待测点的坐标，可以减小单点测量误差的影响。

总结全站仪测坐标有多种方法，包括三角测量法、三点法、直角坐标法和多边形闭合法等。

全站仪工作原理
全站仪的工作原理是利用光电定位、自动跟踪和角度测量技术，通过测量目标点到仪器的仰角、方位角和斜距，从而确定目标点的坐标位置。

具体工作过程如下：
1. 仰角测量：全站仪通过内置的重力水平仪或气泡仪，自动测量仪器的垂直仰角。

仪器通过光学传感器接收到被测目标点的光线，然后将光线转换为电信号，经过处理后，得到目标点相对于仪器水平面的仰角。

2. 方位角测量：全站仪通过内置的电子后方位仪或者罗盘，自动测量仪器的水平方位角。

仪器通过旋转测向器或者转台，找到被测目标点，并记录下此时仪器的方位角。

3. 斜距测量：全站仪通过内置的测距仪，测量目标点与仪器的距离。

测距仪可采用激光或者电磁波测距原理，通过发射出的光束或电磁波，测量光线或波束从仪器到目标点的时间，然后通过光速或电磁波速度计算出目标点与仪器的斜距。

4. 数据处理：全站仪将仰角、方位角和斜距数据进行处理，根据测量原理和算法，计算出目标点的空间坐标，并在显示屏上实时显示出来。

综上所述，全站仪利用光电定位、自动跟踪和角度测量等技术，
通过测量仰角、方位角和斜距，确定目标点的空间坐标，实现精确的测量和定位。

全站仪测量坐标和高程的方法全站仪是一种广泛应用于土木工程、建筑测量和地质勘探等领域的高精度测量仪器。

它可以同时测量水平角、垂直角和斜距，从而可以用来测量不同位置的坐标和高程。

下面将介绍全站仪测量坐标和高程的基本方法及步骤。

1. 准备工作在进行全站仪测量之前，需要进行一些准备工作，以确保测量的准确性和可靠性。

•校准全站仪：在开始测量之前，需要对全站仪进行校准，确保其水平仪、垂直仪和距离测量装置的准确性。

具体校准方法可参考全站仪的说明书。

•设置基准点：在即将进行测量的区域中，选择一个相对稳定的点作为基准点。

该点的高程可以通过其他测量手段如水准仪进行确定。

2. 测量坐标步骤一：设置观测点在测量区域中选择几个观测点，这些观测点应该以基准点为参考，并尽可能分布在整个测量区域内。

步骤二：测量水平角使用全站仪测量水平角，将其对准基准点，记录读数。

然后将全站仪对准每一个观测点，分别记录读数。

步骤三：测量垂直角使用全站仪测量垂直角，将其对准基准点，记录读数。

然后将全站仪对准每一个观测点，分别记录读数。

步骤四：测量斜距使用全站仪的距离测量功能，分别测量观测点到基准点的斜距。

将全站仪对准基准点，记录斜距读数；然后对准每个观测点，分别记录斜距读数。

步骤五：计算坐标利用测得的水平角、垂直角、斜距数据，可以通过三角形计算方法计算出各个观测点的平面坐标。

具体计算方法可参考全站仪的说明书。

3. 测量高程步骤一：设置观测点在测量区域中选择几个观测点，这些观测点应该以基准点为参考，并尽可能分布在整个测量区域内。

步骤二：测量水平角使用全站仪测量水平角，将其对准基准点，记录读数。

然后将全站仪对准每一个观测点，分别记录读数。

步骤三：测量垂直角使用全站仪测量垂直角，将其对准基准点，记录读数。

然后将全站仪对准每一个观测点，分别记录读数。

步骤四：测量斜距使用全站仪的距离测量功能，分别测量观测点到基准点的斜距。

将全站仪对准基准点，记录斜距读数；然后对准每个观测点，分别记录斜距读数。

全站仪测量原理
全站仪是一种常用的高精度测量仪器，它主要由望远镜、自动跟踪仪、角度测量系统、距离测量系统和数据处理系统等组成。

全站仪的测量原理如下：
1. 角度测量原理：全站仪通过望远镜上的水平和垂直角度码盘来测量水平和垂直方向上的角度。

当测量目标在望远镜准星上时，记录下水平和垂直角度码盘的读数，即可测量出目标点相对于全站仪位置的水平和垂直角度。

2. 距离测量原理：全站仪通过红外线或激光束来实现距离测量。

其中，红外线测距原理是利用红外线的反射原理，通过测量发射和接收红外线光束之间的时间差来计算出目标点到全站仪的距离；而激光测距原理则是利用激光束发射和接收的时间差以及光速来计算距离。

3. 自动跟踪原理：全站仪通过自动跟踪仪来实现测量目标的自动追踪。

自动跟踪仪可以根据望远镜上的测量角度信息和从全站仪发出的红外线或激光束信号来定位和追踪目标，确保望远镜准星一直对准目标。

4. 数据处理原理：全站仪通过内置的数据处理系统来处理和存储测量数据。

数据处理系统可以将测量的角度和距离数据进行计算和分析，并输出测量结果。

同时，全站仪还可以通过无线通信将数据传输到计算机上进行进一步处理和分析。

总的来说，全站仪通过测量角度和距离来确定目标点在空间中
的位置，并通过自动跟踪仪实现目标的自动追踪，最终通过数据处理系统提取并处理测量结果。

这样可以实现高精度的地形测量、建筑测量、道路测量等各种工程测量任务。

全站仪的测量原理方法
全站仪是一种综合了电子、光学和计算机技术的现代测量仪器，常用于测量地面上各种工程项目的位置、高程和角度。

其测量原理和方法如下：
1. 角度测量原理：全站仪通过内置的光学系统和测角传感器，利用测量仪器的水平仪和垂直仪确保仪器的水平和垂直方向，然后使用测角仪测量目标点与仪器观测点之间的水平角和垂直角。

2. 距离测量原理：全站仪利用光学原理，通过发射和接收红外或激光光束，测量仪器到目标点之间的距离。

测量时，仪器发射光束到目标点，光束被反射回仪器，并通过测量仪器内部的时间差或相位差计算出目标点与仪器的距离。

3. 高程测量原理：全站仪通过水平仪将仪器调整到水平状态，利用距离测量原理测量目标点与仪器的水平距离，同时使用仪器内部的气泡水平仪或电子水平仪测量目标点的高程差。

测量方法：
1. 准备工作：设置全站仪的基准点和测站点，校验仪器的水平和垂直仪，并进行仪器校准和调整。

2. 角度测量：将全站仪对准目标点，通过观察和读取仪器上的角度显示监测仪器与目标点之间的水平角和垂直角。

3. 距离测量：根据需要，选择红外或激光测距模式，通过观察和读取仪器上的距离显示测量目标点与仪器之间的距离。

4. 高程测量：利用水平仪将仪器调整到水平状态，观察并读取仪器上的高程显示，记录目标点的高程差。

5. 数据记录和处理：将测量的角度、距离和高程数据记录下来，并使用计算机软件处理和分析数据。

6. 结果输出：根据测量需求，生成测量结果报告、图纸和图表等输出。

全站仪的测量方法全站仪是一种广泛应用于土地测量和建筑测量的仪器，它能够同时测量水平角、垂直角和斜距。

全站仪的测量方法如下：1.设置首先，选择一个稳固的基点作为起点。

在该起点上安装全站仪并进行标定和校准。

校准包括水平仪的校准和垂直仪的校准。

水平仪的校准是通过调整水平气泡使其位于中央位置来完成的，而垂直仪的校准是通过调整垂直气泡使其位于中央位置来完成的。

校准后，检查全站仪是否准确。

2.定位根据测量任务的需要，选择合适的位置进行测量。

确保全站仪视野范围内没有任何遮挡物。

然后使用三角支架或挂杆固定全站仪。

调整支撑杆的高度，让全站仪保持稳定。

调整支撑杆的高度时应注意避免任何震动。

3.观测点选择待测点，将它作为全站仪视野内的目标。

在视野范围内，使目标位于准星上。

通过调节望远镜的焦距和对焦，确保目标图像清晰可见。

然后按下测量键触发测量。

4.水平角测量全站仪通过水平仪测量水平角。

当目标准确对准后，读取并记录水平角度。

水平角测量应重复多次，以确保数据的准确性。

5.垂直角测量全站仪通过垂直仪测量垂直角。

将目标准确对准后，读取并记录垂直角度。

垂直角测量也应重复多次，以确保数据的准确性。

6.斜距测量当水平角和垂直角测量完成后，全站仪利用距离测量仪测量斜距。

通过测量仪上的测距键触发测距。

当测距完成后，读取并记录测量到的斜距。

7.数据处理测量完成后，将测量数据导入计算机或数据处理软件进行进一步处理。

根据需要，可以进行坐标计算、数据筛选和测量结果的分析。

每一次测量完成后，应对全站仪进行清洁，并将其放置在适当的位置以保证其安全和保护。

总结：全站仪的测量方法包括设置、定位、观测点、水平角测量、垂直角测量、斜距测量和数据处理。

这些步骤需要仔细操作，以确保测量的准确性和可靠性。

全站仪测量技术要求规范全站仪是一种用于地质测量和工程测量的高精度测量仪器。

它具有方位角测量、仰角测量和距离测量的功能，能够同时测量目标点的坐标和高程信息。

全站仪测量的准确性和可靠性对工程建设和地质勘探具有重要意义，因此有必要制定全站仪测量技术要求的规范。

首先，全站仪测量技术要求应包括仪器的精度要求。

全站仪的方位角测量精度应达到0.5秒，仰角测量精度应达到1秒，距离测量精度应达到±(2mm+2ppm)，其中ppm为目标点距离的百万分之一、仪器的准确性对于测量结果的可靠性至关重要，在工程设计和施工中，只有达到一定的精度要求才能够保证工程质量。

其次，全站仪测量技术要求应包括仪器的稳定性要求。

全站仪应具有良好的抗震能力和抗干扰能力。

对于固定点测量和持续监测应用来说，仪器在震动或外界干扰下应能保持测量稳定。

在大型工程建设和地质灾害监测中，仪器的稳定性是保证数据准确性和持续性的基础。

其次，全站仪测量技术要求应包括仪器的操作规范。

由于全站仪是一种高精度仪器，不正确的操作可能导致测量误差的增加。

操作规范应包括正确使用和校准仪器、正确设置测量参数、正确操作测量程序等方面的要求。

操作规范的制定可以通过培训和技术指导进行，确保测量人员具备正确的操作技巧和知识。

最后，全站仪测量技术要求应包括数据处理和报告编制的要求。

全站仪测量产生的测量数据是工程设计和施工的重要依据，因此数据处理的准确性和报告编制的规范性对于工程质量和项目管理具有重要影响。

数据处理应包括对测量数据的质量控制、误差分析和精度评定等方面的要求，报告编制应包括对测量结果的描述、图表的绘制和结论的总结等方面的要求。

总之，全站仪测量技术要求规范需要包括仪器的精度要求、稳定性要求、操作规范和数据处理要求等方面的内容。

通过制定和遵守规范，可以确保全站仪测量的准确性和可靠性，提高工程质量和工程管理水平。

同时，对测量人员的培训和技术指导也是规范实施的重要环节，只有人与仪器相结合，才能达到最好的测量结果。
