各种全站仪介绍

全站仪介绍和使用方法全站仪是一种高精度的测量仪器，主要用于土建工程、道路建设、桥梁建设、水利工程等领域的测量。

本文将介绍全站仪的基本原理、组成结构、使用方法及注意事项。

一、基本原理全站仪利用电子技术和光学技术结合，通过向目标发射一束激光，利用反射原理测量目标的位置和高度等数据。

全站仪测量的准确度要求比较高，误差一般在±2mm以内。

二、组成结构全站仪由三部分组成：测量仪器、三脚架和反射棱镜。

1.测量仪器：包括电子仪器和光学仪器。

电子仪器主要包括激光发射器、控制仪、显示屏等，光学仪器主要包括望远镜、水平仪等。

2.三脚架：主要是为了支撑和稳定测量仪器，避免因振动等因素影响测量结果。

3.反射棱镜：接收激光并反射回测量仪器，用来确定目标的位置和高度等数据。

三、使用方法1.搭建三脚架：首先需要选择一个平稳的地面，并使用三脚架将全站仪稳定固定在地面上。

2.安装反射棱镜：将反射棱镜安装在需要测量的目标上，确保棱镜在全站仪的视野范围内，并且光学中心与目标中心重合。

3.调整全站仪：打开全站仪，根据需要进行水平调节和垂直校准，调整好后可以开始测量。

4.进行测量：将全站仪对准反射棱镜，进行测量。

在测量时需要注意测量仪器的高度、角度和位置等参数，确保测量数据的准确性和可靠性。

四、注意事项1.全站仪需要经常校准，确保测量精度和准确性。

2.使用时需要注意安全，防止发生意外事故。

3.避免在强光或者强磁场环境下进行测量，以免影响测量精度。

4.在使用全站仪时需要注意维护保养，及时清洁和更换配件，延长仪器寿命。

以上是关于全站仪的介绍和使用方法，希望对大家有所帮助。

全站仪简要说明内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。

重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。

难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。

教学方法：采取演示法教学。

讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。

§ 7.1 全站仪（total station）的功能介绍随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。

这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。

全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。

全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。

与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。

全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的TC 系列全站仪；日本TOPCN （拓普康）公司生产的GTS 系列；索佳公司生产的SET 系列；宾得公司生产的PCS 系列；尼康公司生产的DMT 系列及瑞典捷创力公司生产的GDM 系列全站仪。

我国南方测绘仪器公司90 年代生产的NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。

全站仪的工作特点：1、能同时测角、测距并自动记录测量数据；2、设有各种野外应用程序，能在测量现场得到归算结果；3、能实现数据流；一、TOPCON 全站仪构造简介图1为宾得全站仪PTS-V2 ，图2为尼康C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。

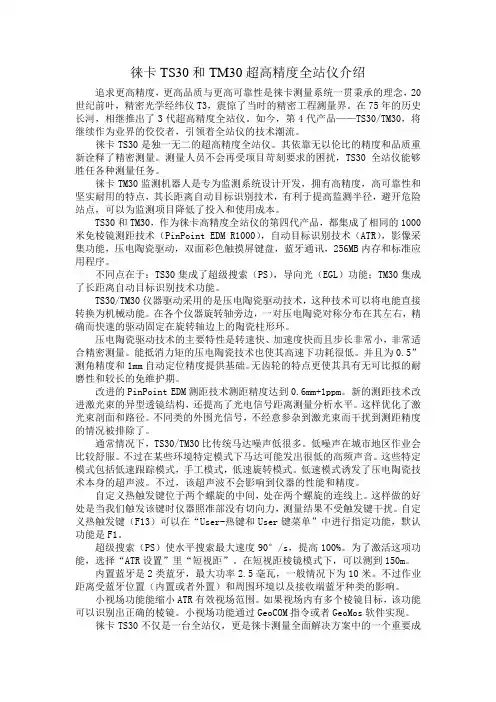

徕卡TS30和TM30超高精度全站仪介绍追求更高精度，更高品质与更高可靠性是徕卡测量系统一贯秉承的理念，20世纪前叶，精密光学经纬仪T3，震惊了当时的精密工程测量界。

在75年的历史长河，相继推出了3代超高精度全站仪。

如今，第4代产品——TS30/TM30，将继续作为业界的佼佼者，引领着全站仪的技术潮流。

徕卡TS30是独一无二的超高精度全站仪。

其依靠无以伦比的精度和品质重新诠释了精密测量。

测量人员不会再受项目苛刻要求的困扰，TS30全站仪能够胜任各种测量任务。

徕卡TM30监测机器人是专为监测系统设计开发，拥有高精度，高可靠性和坚实耐用的特点，其长距离自动目标识别技术，有利于提高监测半径，避开危险站点，可以为监测项目降低了投入和使用成本。

TS30和TM30，作为徕卡高精度全站仪的第四代产品，都集成了相同的1000米免棱镜测距技术（PinPoint EDM R1000），自动目标识别技术（ATR），影像采集功能，压电陶瓷驱动，双面彩色触摸屏键盘，蓝牙通讯，256MB内存和标准应用程序。

不同点在于：TS30集成了超级搜索（PS），导向光（EGL）功能；TM30集成了长距离自动目标识别技术功能。

TS30/TM30仪器驱动采用的是压电陶瓷驱动技术，这种技术可以将电能直接转换为机械动能。

在各个仪器旋转轴旁边，一对压电陶瓷对称分布在其左右，精确而快速的驱动固定在旋转轴边上的陶瓷柱形环。

压电陶瓷驱动技术的主要特性是转速快、加速度快而且步长非常小，非常适合精密测量。

能抵消力矩的压电陶瓷技术也使其高速下功耗很低。

并且为0.5”测角精度和1mm自动定位精度提供基础。

无齿轮的特点更使其具有无可比拟的耐磨性和较长的免维护期。

改进的PinPoint EDM测距技术测距精度达到0.6mm+1ppm。

新的测距技术改进激光束的异型透镜结构，还提高了光电信号距离测量分析水平。

这样优化了激光束剖面和路径。

不同类的外围光信号，不经意参杂到激光束而干扰到测距精度的情况被排除了。

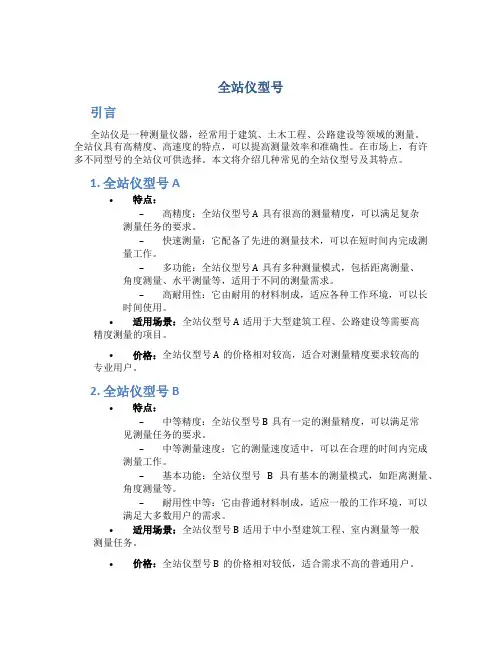

全站仪型号引言全站仪是一种测量仪器，经常用于建筑、土木工程、公路建设等领域的测量。

全站仪具有高精度、高速度的特点，可以提高测量效率和准确性。

在市场上，有许多不同型号的全站仪可供选择。

本文将介绍几种常见的全站仪型号及其特点。

1. 全站仪型号 A•特点：–高精度：全站仪型号 A具有很高的测量精度，可以满足复杂测量任务的要求。

–快速测量：它配备了先进的测量技术，可以在短时间内完成测量工作。

–多功能：全站仪型号 A具有多种测量模式，包括距离测量、角度测量、水平测量等，适用于不同的测量需求。

–高耐用性：它由耐用的材料制成，适应各种工作环境，可以长时间使用。

•适用场景：全站仪型号 A适用于大型建筑工程、公路建设等需要高精度测量的项目。

•价格：全站仪型号 A的价格相对较高，适合对测量精度要求较高的专业用户。

2. 全站仪型号 B•特点：–中等精度：全站仪型号 B具有一定的测量精度，可以满足常见测量任务的要求。

–中等测量速度：它的测量速度适中，可以在合理的时间内完成测量工作。

–基本功能：全站仪型号B具有基本的测量模式，如距离测量、角度测量等。

–耐用性中等：它由普通材料制成，适应一般的工作环境，可以满足大多数用户的需求。

•适用场景：全站仪型号 B适用于中小型建筑工程、室内测量等一般测量任务。

•价格：全站仪型号 B的价格相对较低，适合需求不高的普通用户。

3. 全站仪型号 C•特点：–低精度：全站仪型号 C的测量精度较低，适合一些精度要求不高的测量任务。

–低速度：它的测量速度较慢，适合对测量时间要求不高的用户。

–基本功能：全站仪型号 C具备基本的测量模式，可以满足一般测量需求。

–耐用性一般：它由一般材料制成，适应正常的工作环境，使用寿命较短。

•适用场景：全站仪型号 C适用于一些简单的测量任务，如房屋装修测量等。

•价格：全站仪型号 C的价格相对较低，适合对精度要求不高的一般用户。

总结以上是几种常见的全站仪型号及其特点。

选择合适的型号取决于具体的需求和预算。

科力达全站仪说明书科力达全站仪说明书简介科力达全站仪是一种用于测量和记录地理坐标和方位的高精度测量仪器。

其可广泛应用于土地测量、建筑工程、道路施工等领域。

本说明书将为您详细介绍科力达全站仪的特点、功能和操作方法。

特点科力达全站仪具有以下显著特点：1. 高精度测量：科力达全站仪采用先进的技术和精密的传感器，能够实现高精度的测量与记录。

2. 多功能：除了常用的测量功能外，科力达全站仪还配备了各种辅助功能，例如数据处理、红外测距等。

3. 高效率：科力达全站仪的操作简单便捷，能够提高工作效率，节省时间和人力成本。

4. 耐用性：科力达全站仪由高品质材料制成，具有良好的抗震性和抗水、抗尘能力。

功能和操作方法1. 坐标测量科力达全站仪可以准确测量目标点的地理坐标，并保存在仪器内存中。

以下是详细的操作步骤：1. 打开科力达全站仪电源，等待仪器初始化完成。

2. 设置测量模式为“坐标测量”。

3. 使用三脚架将全站仪稳定地放置在测量点上。

4. 对准目标点，通过望远镜观测，锁定目标。

5. 按下测量按钮，科力达全站仪将自动进行测量并记录坐标。

2. 方位测量方位测量是科力达全站仪另一个重要的功能。

以下是具体操作方法：1. 在“测量模式”中选择“方位测量”。

2. 将全站仪放在已知方位的基准点上。

3. 按下方位测量按钮，全站仪将自动测量并记录当前位置相对基准点的方位角。

3. 数据处理功能科力达全站仪还具备数据处理的功能，可以将测量数据导出到计算机进行进一步处理和分析。

以下是数据处理的步骤：1. 将全站仪与计算机连接（通常通过USB接口）。

2. 打开数据处理软件并导入测量数据。

3. 使用软件提供的各种功能进行数据处理，例如生成报告、绘制图表等。

注意事项在使用科力达全站仪时，请注意以下事项：1. 在进行测量之前，请确保全站仪电量充足，以免中途耗尽无法完成测量。

2. 在使用全站仪之前，先阅读并熟悉本说明书，确保正确操作。

3. 在使用全站仪时，请保持环境整洁，避免灰尘和水分对仪器造成损害。

全站仪品牌(完整版)全站仪是一种用于测量地面和建造物等物体位置的专业仪器，广泛应用于土地测量、建造工程、道路施工等领域。

选择一款优质的全站仪品牌对于工程测量的准确性和效率至关重要。

本文将介绍几个知名的全站仪品牌，并分析它们的特点和优势。

一、Leica全站仪1.1 Leica是德国莱卡公司生产的全站仪品牌，以其高精度和稳定性而闻名。

1.2 Leica全站仪具有先进的测量技术和精准的测量结果，适合于各种复杂环境下的测量任务。

1.3 Leica全站仪的用户界面友好，操作简单，深受工程师和测量员的爱慕。

二、Trimble全站仪2.1 Trimble是美国特立尔公司生产的全站仪品牌，具有率先的测量技术和创新的设计。

2.2 Trimble全站仪在测量精度和稳定性方面表现出色，适合于各种工程测量和建造测量任务。

2.3 Trimble全站仪具有高度集成的功能和智能化的操作系统，能够提高测量效率和准确性。

三、Topcon全站仪3.1 Topcon是日本拓普康公司生产的全站仪品牌，以其稳定性和耐用性而著称。

3.2 Topcon全站仪具有多种测量模式和功能，适合于不同类型的测量任务和环境。

3.3 Topcon全站仪的数据处理能力强，能够快速生成测量报告和数据分析，提高工作效率。

四、Sokkia全站仪4.1 Sokkia是日本濑木公司生产的全站仪品牌，具有优良的性能和稳定的测量结果。

4.2 Sokkia全站仪采用先进的测量技术和精密的传感器，能够实现高精度的测量和定位。

4.3 Sokkia全站仪的设计简洁，操作便捷，适合于各种工程测量和建造测量任务。

五、南方全站仪5.1 南方是中国南方测绘仪器有限公司生产的全站仪品牌，具有良好的性价比和稳定性。

5.2 南方全站仪在国内市场占有率较高，受到泛博用户的认可和信赖。

5.3 南方全站仪的技术不断创新，产品性能逐步提升，适合于各种土地测量和建造测量任务。

综上所述，选择一款优质的全站仪品牌对于工程测量的准确性和效率至关重要。
